Хотите сделать люк для погреба своими руками? В этой статье вы найдете виды люков и подробную инструкцию по их установке, а также полезные советы о том, как делать люк на погреб или подвал в доме.
Люк представляет собой горизонтальный вход в подвал, на чердак или в погреб. Конструкция похожа на дверцу и состоит из рамки и крышки на петлях, которая при этом составляет часть поверхности пола.
Подвал служит не только для хранения продуктов питания, но и выступает в роли подсобного помещения, в котором хранятся определенные вещи.
Требования к напольным люкам в подвал:
- Конструкция несет нагрузки, сравнимые с весом взрослого человека.;
- Герметичность, сохранение тепла;
- Материал, стойкий к коррозии или разбуханию от влаги;
- Незаметен в интерьере;
- Нахождение в свободном доступе, без мебели;
- Замки, для защиты от детей;
- Упоры, предотвращающие самопроизвольное закрытие, когда человек внутри;
- Механизмы, которые облегчат открытие и предотвратят удары при опускании.
Создание чертежей для люка в подвал своими руками — это доступный проект для домашних мастеров. Для начала определите размеры и местоположение люка, затем выберите подходящий материал и следуйте пошаговой инструкции. При правильной установке такой люк будет служить надежным доступом к погребу и обеспечит удобство при хранении различных вещей.
Важно! Проектировать место размещения лаза желательно на этапе застройки. В бетонных плитах перекрытий, проем вырезается на стыке двух плит. Если он прямоугольной формы, то вырубается в продольном направлении. Срезают не больше трети ширины плиты для предотвращения потерь прочности.

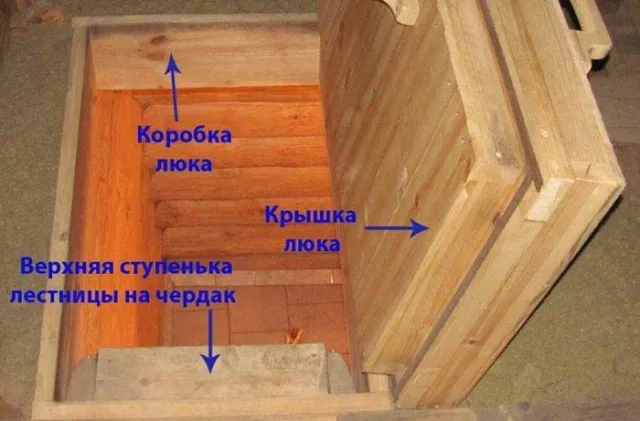

Как сделать деревянную крышку люка для погреба дома своими руками
Чтобы изготовить люк в погреб из дерева своими руками, подготавливают материал. Брус 5*15 см для короба и доски 3*10 см для двери.
Этапы работ:
- Из бруса по чертежам выпиливают детали. Фрезером снимают фальц для удержания двери глубиной, соответствующим размерам по проекту. Размер проема больше на 1 см, чем короб. Для врезных петель проделывают углубление на толщину деталей.
- При помощи угольника наносят перпендикулярную линию на торцах. Доски обрезают по намеченным линиям. Торцовку выполняют циркулярной пилой.
- Короб собирают гвоздями 10-12 см. По угольнику основание вставляют в проем.
- Длину досок для двери делают на 2 мм меньше, чтобы двигалась свободно.
- На направляющих собирают дверь. Прикручивают петли и устанавливают в проем.
- Проверяют работоспособность всех элементов.
Выбор материалов
Крышка
- гармонирует с имеющейся или предполагаемой отделкой пола;
- является высокопрочным, но с минимальным весом;
- обеспечит конструкции герметичность и теплоизоляцию.
- Доски, фанерные листы
. Если на полу уложена древесная доска, лучше всего монтировать крышку из дерева. Чтобы люк был легким, стоит использовать доски толщиной около 25 мм. Их нужно соединить между собой поперечными рейками для создания цельного полотна. Для верхней отделки крышки отлично подойдет фанерный лист в 10 мм. - Металл (алюминий, сталь)

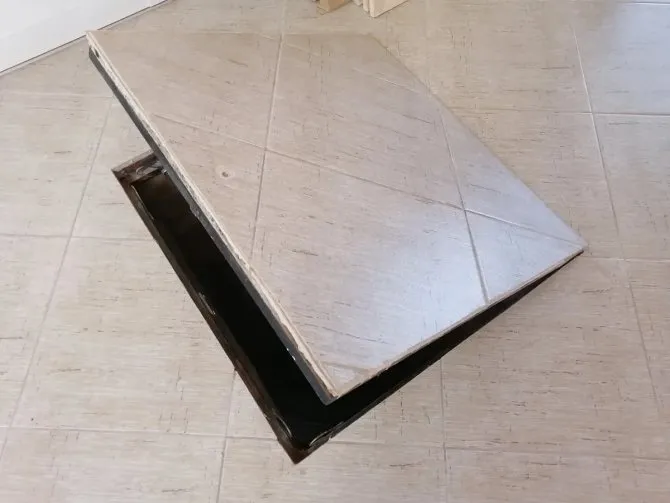

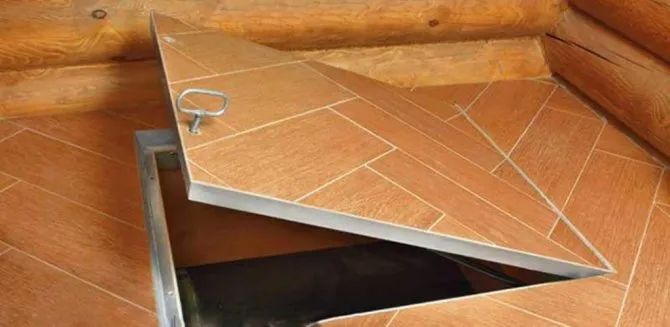

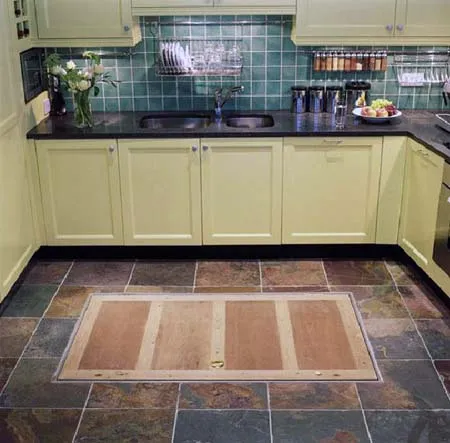

. Если пол покрыт плиткой, ламинатом или другим отделочным материалом, для создания скрытого люка в погреб лучше использовать наполняемые алюминиевые или стальные конструкции, которые представляют собой неглубокую прямоугольную раму. Её нужно установить и наполнить бетонным раствором. Как только он высохнет, поверхность надо облицевать, а крышку утеплить пенопластом или вспененным пенополистиролом.Чтобы соблюсти баланс между весом и прочностью конструкции, нужно использовать листы толщиною 3-4 мм. Недостаток такого варианта – слишком тяжелая дверца.

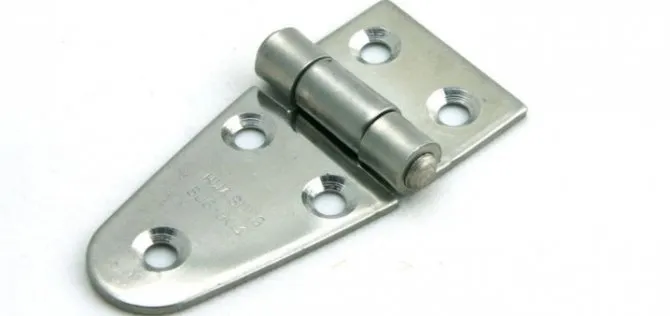

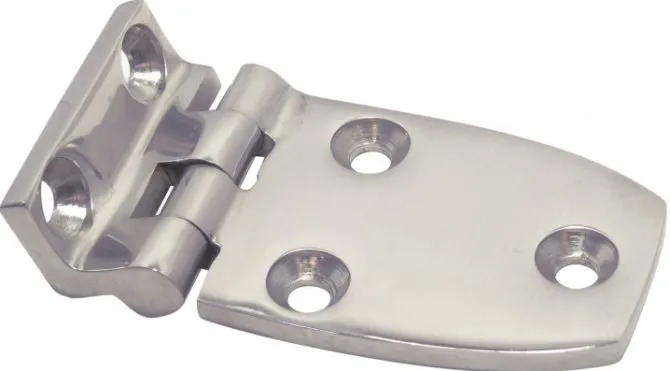

Петли
- Распашной
. Можно использовать обычные дверные петли, однако в этом случае дверца будет просто открываться настежь, но не фиксироваться. Лучший вариант – пружинистые петли от капота автомобиля, так как они фиксируют люк в открытом положении и исключают вероятность внезапного захлопывания дверцы погреба. - Скрытый

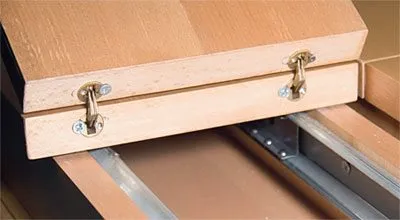

. Брать нужно врезные петли. Если навесные модели сверху облицевать ламинатом или плиткой, в дальнейшем такую конструкцию нельзя будет ремонтировать.
Если алюминиевая или стальная крышка получается очень тяжелой, от обычных петель придется отказаться в пользу газовых амортизаторов. Такая стальная конструкция должна выдерживать вес от 1 т.

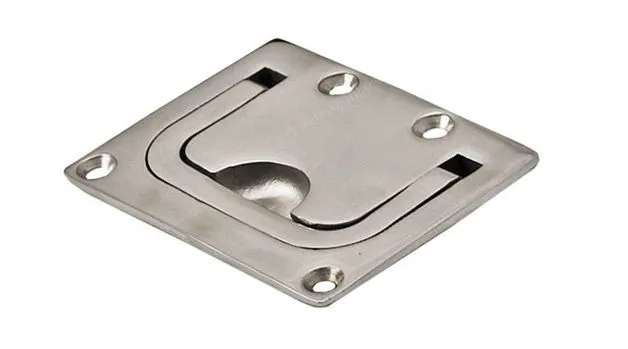

Ручка
- ручка-кольцо из прочного металла;
- скрытая или потайная ручка.
- Стальную проволоку
. Её приемлемая длина – 29 см, а диаметр – 6 мм. Также потребуются саморезы и 2 держателя для щеколды. Проволоку изогнуть таким образом, чтобы получилась буква «П» длиной в 15 см и двумя ножками по 7 см. После этого загнуть ножки по 2 см наружу. В крышке стамеской изготовить углубление по форме ручки, вкрутить в него один из держателей щеколды и оставить часть рукоятки. Вторую часть рукоятки также прижать держателем щеколды. - Гвоздь
. Его длина должна быть не менее 200-250 мм, а головка – широкой и без заусенцев. Для изготовления ручки в крышке просверлить сквозное отверстие немного больше диаметра гвоздя. Далее вставить в него гвоздь, который загнуть на 2-3 см. Если покрасить его головку в цвет пола, можно получить незаметную рукоятку. - Бельевую веревку
. Если ручка нужна срочно, в качестве временного решения можно использовать бельевую ручку. В такой ситуации в крышке нужно просверлить отверстие и просунуть в него сложенную вдвое веревку. Остается только завязать узлы с обеих сторон.
Нюансы строительства: проектируем дверцу
На стадии разработки расположения крышки погреба, нужно учесть следующие факторы:
- Вход должен размещаться не рядом со стеной, чтобы оставалось место для распахивания створки.
- Если планируется обустройство подпола на кухне, то люк размещают там, где не будет стоять кухонный гарнитур. Важно, чтобы в открытом положении крышка не задевала мебель и другие элементы декора.
- Сделанный подвал под домом необходимо оснастить усиленной дверкой, которая могла бы выдержать вес человека.
- Оптимальные размеры погреба и входа должны соответствовать габаритам хозяев.
Беря за основу вышеперечисленные рекомендации, можно построить удобное подвальное помещение, которое прослужит длительное время, обеспечивая комфортный спуск вниз и подъем наверх.

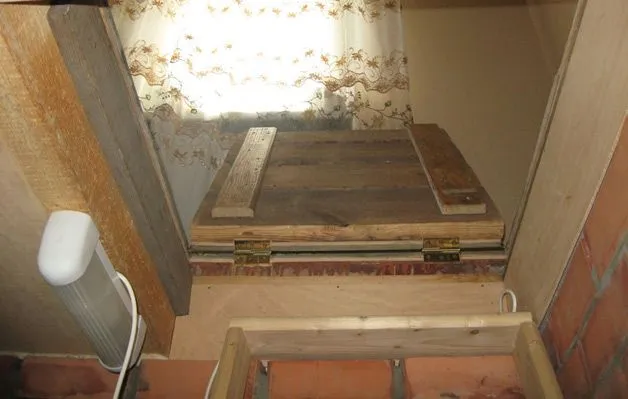

Изготавливаем деревянную крышку в погреб
Чтобы сделать деревянное творило своими руками, необходимы такие материалы и инструменты:
- Фанера.
- Доски.
- Рейки.
- Молоток.
- Пила.
- Гвозди.
- Шурупы.
- Отвертка.
Итак, для начала пропитываем каждую доску олифой. Это сделает их прочными и защищенными от древесных вредителей. Затем отмеряем доски необходимого размера и отпиливаем их, укладывая в ряд. Сверху на них прикрепляют деревянные рейки, получив, таким образом, деревянный квадрат, соединенный этими рейками.

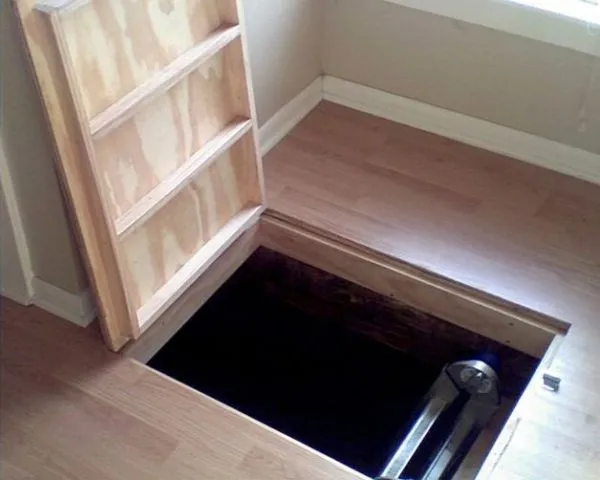

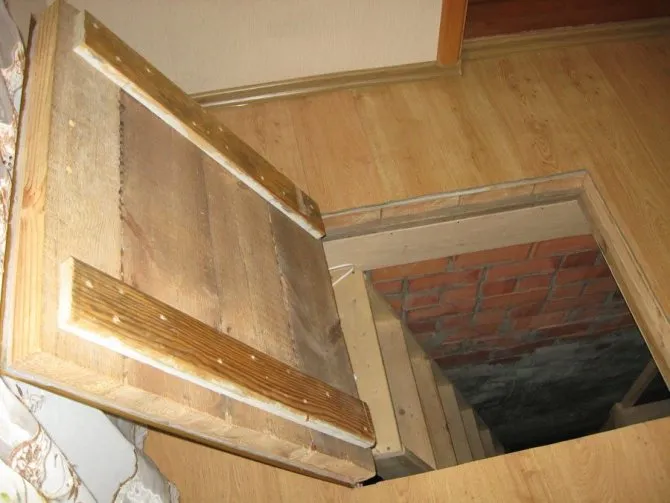

Деревянная крышка изготавливается из досок, скрепленных двумя поперечинами.
С одной стороны крышки набивают фанеру. Если прикрепить её со стороны реек, то образовавшиеся пустоты, можно заполнить урсой или гидроизоляционным материалом, тем самым утеплив творило. Чтобы крышка вписывалась в интерьер, сверху на нее набивают линолеум, ламинат и закрепляют алюминиевыми уголками.
Пошаговая инструкция, как сделать люк в подвал своими руками
Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.
Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.
При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.
При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:
- Прибить к черновому полу раму, изготовленную из 4 брусков.
- Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
- Установить со стороны подвального помещения петли или амортизаторы.
- Вырезать потайную ручку.
- Прикрутить под углом 90° крышку и проверить механизм работы.
Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

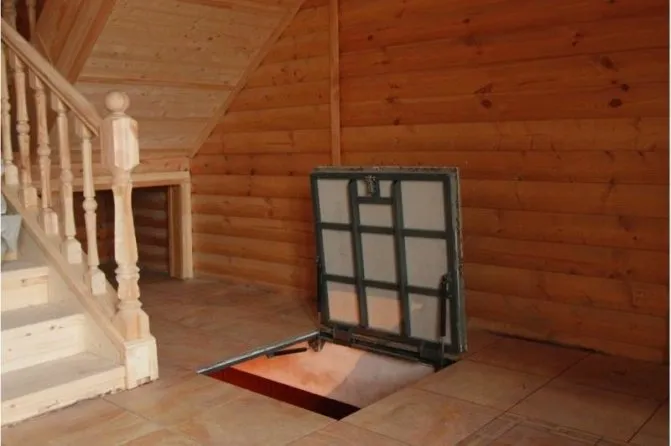

Металлические элементы проще сделать самостоятельно. Для этого требуется:
- Вырезать дверцы, которые будут соответствовать выбранным размерам.
- Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
- Уложить пенопласт, толщина которого не будет превышать высоту уголка.
- Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
- Сварить и закрепить с помощью анкера металлическую раму.
- Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.
Не забываем следовать этапам установки люка

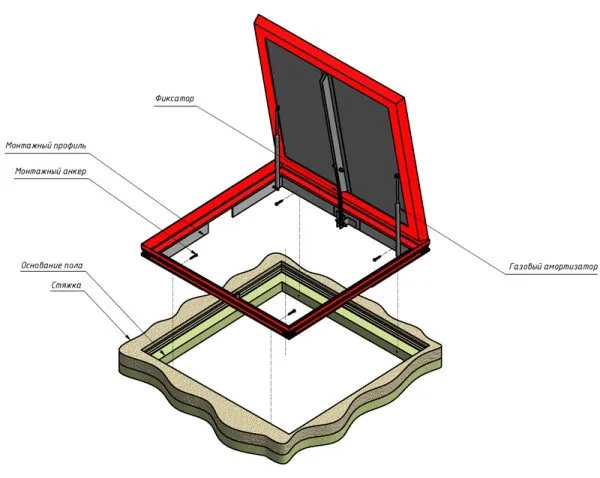

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.
Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.
Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.
Как правильно пользоваться и ухаживать за люком
Правильно спроектированный и установленный люк в подвал не требует дополнительного ухода и прослужит долгие годы. В ходе эксплуатации проверяются прочность крепления петель и исправность газлифтов. При появлении с внутренней стороны створки конденсата и неприятных запахов необходимо выявить причину. Это может быть неисправность вентиляции или дренажного водоотведения, поднятие уровня грунтовых вод.
Невозможно переоценить преимущества подвала, и если он предусмотрен проектом здания, любой хозяин пожелает оборудовать в дополнительное помещение для хранения или погреб. Даже небольшое помещение способно выполнять ряд функций. На рынке представлен широкий выбор готовых люков, оборудованных подъемниками, герметизированных и утепленных. Такую модель остается правильно установить в проем пола. Но и в этом случае нужны точные расчеты.
С тщательностью подбирают место входа. Удобнее всего расположить его на кухне, но кухонное пространство обычно имеет мало свободной площади, не занятой мебелью и техникой. Люки так же устанавливают в нежилых помещениях, предназначенных для хранения и работы: гаражах, кладовках.

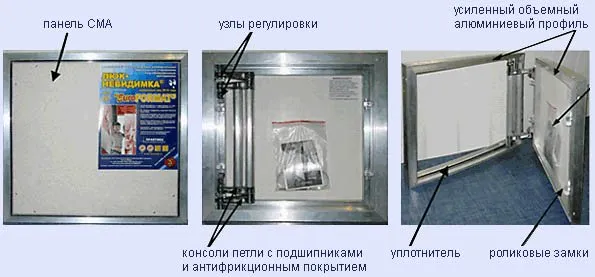

Для оборудования невидимых люков приобретают или изготавливают модели с крышкой под отделку, в соответствии с высотой заглубления. Если требований к эстетике мало, например, вход находится в гараже, то металлическая поверхность дверцы совпадает с горизонтом пола.
Тяжелые конструкции способны выдерживать повышенные нагрузки, но требуют оснащения подъемными механизмами и упорами. Чем больше размер, тем тяжелее становится дверь.
Важнейшее требование при изготовлении и монтаже: строгое соблюдение геометрии. Ошибка даже в несколько миллиметров будет бросаться в глаза и осложнит использование.

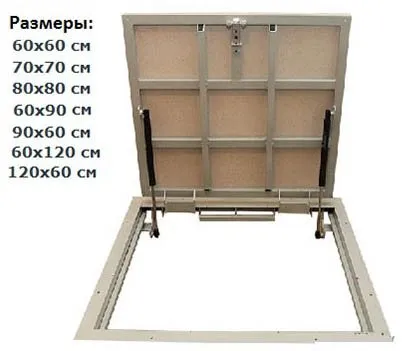

Определяемся с размером люка

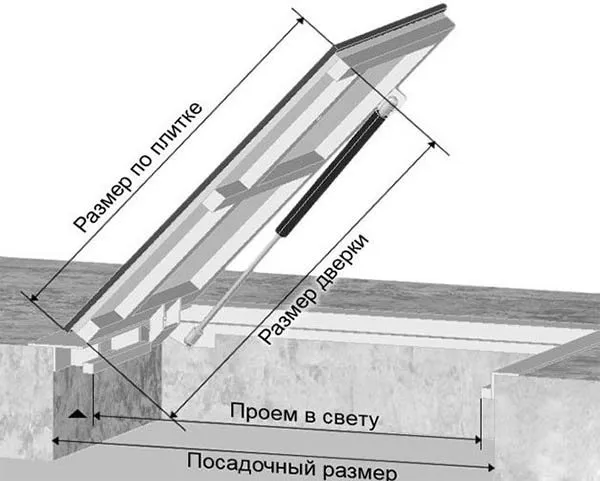

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.
Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

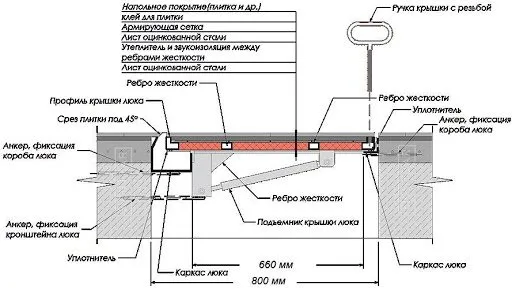

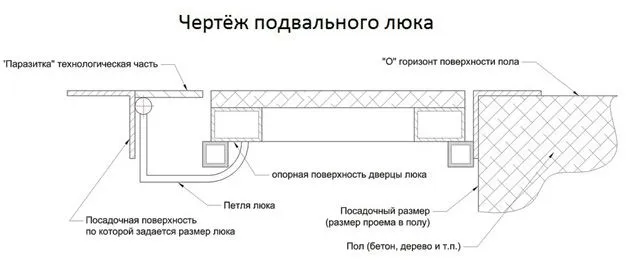

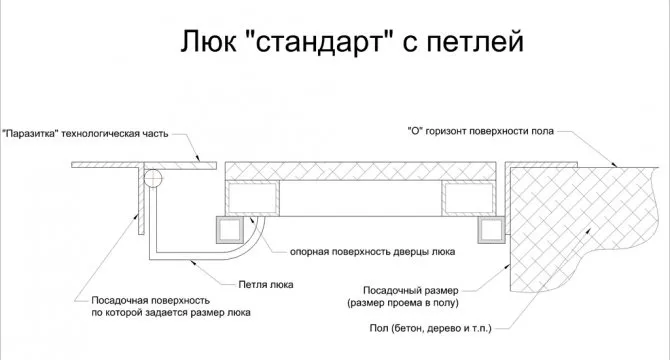

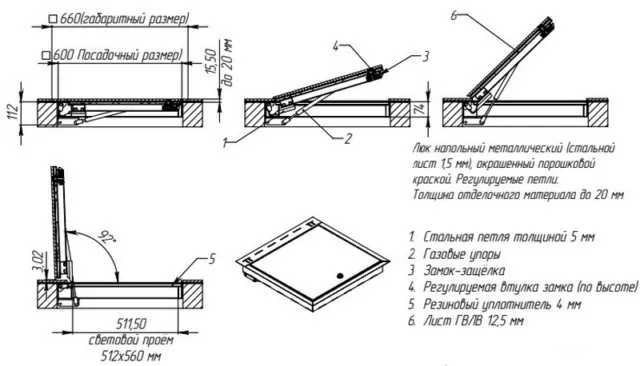

Создание проекта с чертежами
Работу по изготовлению и установке не произвести без расчетов. Что нужно учитывать в чертежах:
- Горизонт пола;
- Посадочный размер;
- Рама по периметру;
- К ширине добавить крепление петель и замка;
- Высота: включая облицовочный материал, уплотнитель;
- Полезное пространство проема;
- Крепление газлифтов;
- Зазоры, места контакта напольного покрытия при поднятии, угол открытия.

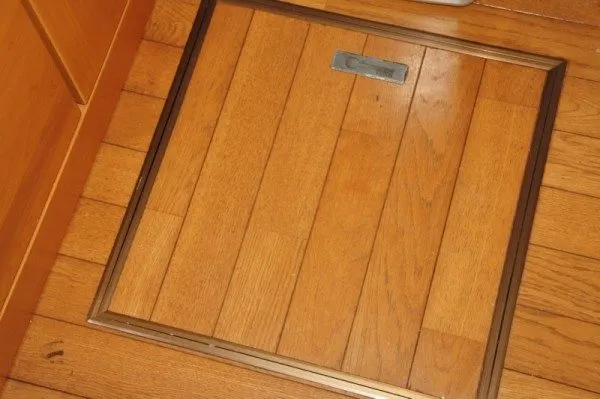

Как сделать люк в ламинате своими руками
Чтобы грамотно обустроить вход и положить ламинат на люк в полу, нужно заблаговременно продумать все детали
Это особенно важно при проведении монтажных работ своими руками. Прежде всего, необходимо сделать чертеж и определиться:
- С местом расположения люка. Вход в подвальное помещение не должен при открывании дверцы затрагивать предметы интерьера, вещи, находящиеся на полу.
- Размерами будущей конструкции. Минимальные показатели внутреннего проема составляют 75×75 см.
- Материалом. Выбранный вариант должен отличаться высокими прочностными характеристиками, иметь относительно небольшой вес.
- Способом обеспечения герметичности и теплоизоляционных качеств.
Совет! Удобнее всего при обустройстве люка в полу использовать систему плавного открытия/закрытия, фиксирующий механизм, это особенно нужно при наличии в доме детей и домашних питомцев. Хорошо применять для ограничения доступа в подвал электропривод.

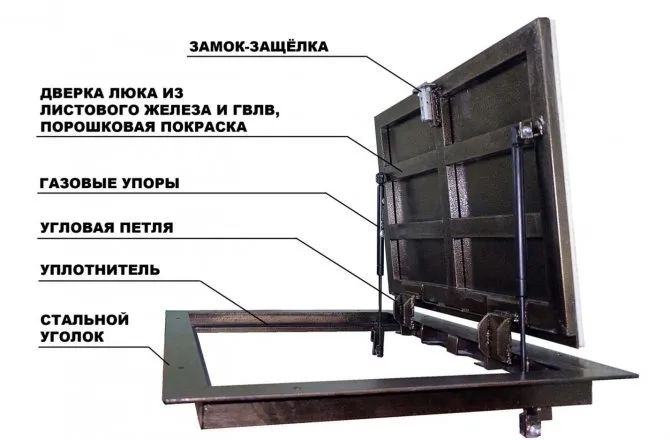

Чтобы изготовить люк в полу из металла, понадобятся следующие материалы и инструменты:
- листы стали (толщина 3-4, 0,5-1 мм);
- уголок (40-50 мм);
- петли для дверцы;
- лист пенопласта;
- резиновый уплотнитель;
- болгарка;
- отрезные круги;
- сварочный аппарат;
- электроды;
- крепежные элементы;
- дрель с набором сверел.

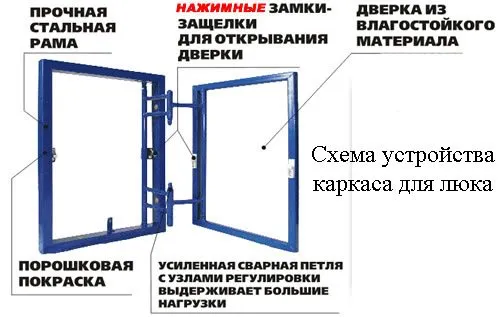

Инструкция по изготовлению металлического люка:
- Сделать замеры ширины проема, места, куда будет установлен люк, а также определить толщину плиты перекрытия. Во избежание появления в дальнейшем проблемных мест, недостатков, производить замеры необходимо с максимальной точностью.
- Создать чертеж, где учтены габариты проема, параметры расходных материалов и напольного покрытия. Под ламинат не стоит делать слишком глубокую емкость (корыто), достаточно сделать ее на общую толщину стяжки, основы и ламелей.
- При помощи сварочного аппарата нужно изготовить каркас (раму) для установки в проем, осуществить монтаж газовых амортизаторов.
- Проконтролировать качество и прочностные характеристики конструкции. В случае появления зазоров в тех местах, где они должны быть исключены, спустя время на общем фоне они будут сильно выделяться, портить внешний вид всего пола. Очистить металлическую раму от ржавчины, мусора, заусенцев, прогрунтовать, окрасить. После высыхания краски люк полностью готов к монтажу в проем.
При изготовлении металлического люка своими руками следует учитывать такие моменты:
- параметры стального листа должны быть немного больше от размеров входного проема;
- размещать уголки при обустройстве люка нужно на расстоянии 8 мм (в среднем) от края листа;
- установку ребер жесткости следует делать только по центру каркаса;
- производить сварку составляющих конструкции нужно без пропусков.
Для удобства использования облегченного люка часто применяют дверные петли, но если конструкция состоит из металла, то без надежного варианта просто не обойтись. Для тяжелых конструкций обычные петли не подходят, они могут не выдержать такой серьезной нагрузки. Лучше всего, если крышка будет оборудована плавным ходом. Существует несколько действенных способов:

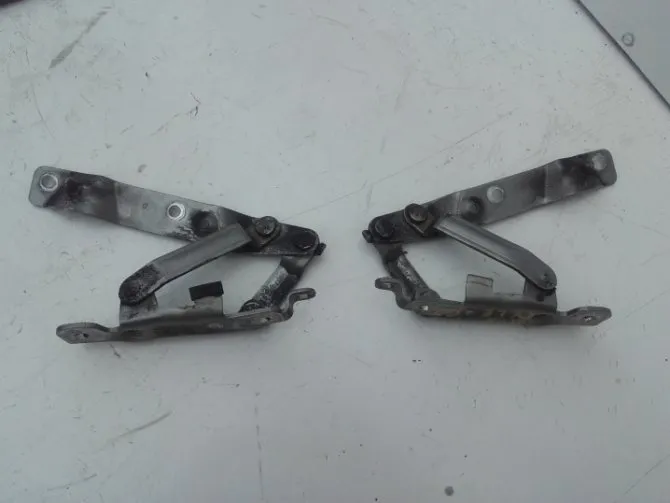

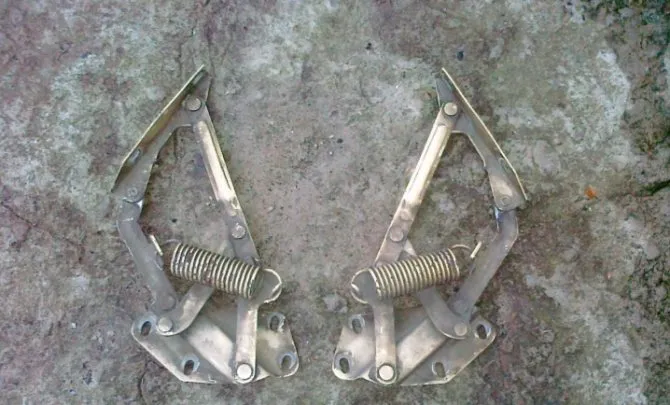

- Пружинные петли от капота автомобиля. Их устанавливают на легкую металлическую крышку либо дверцу из дерева.

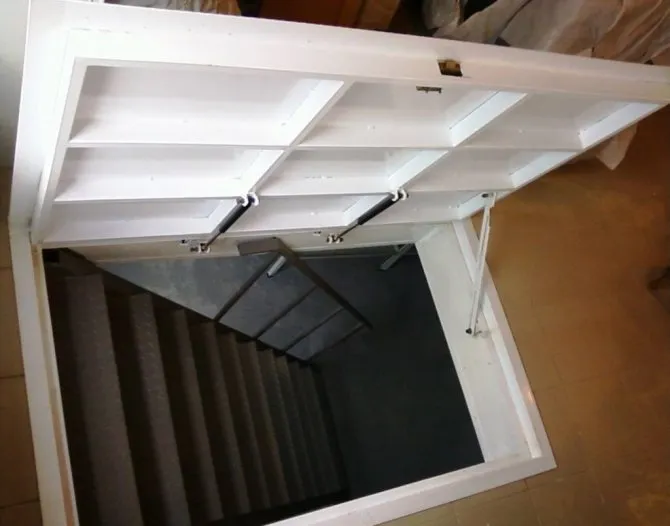

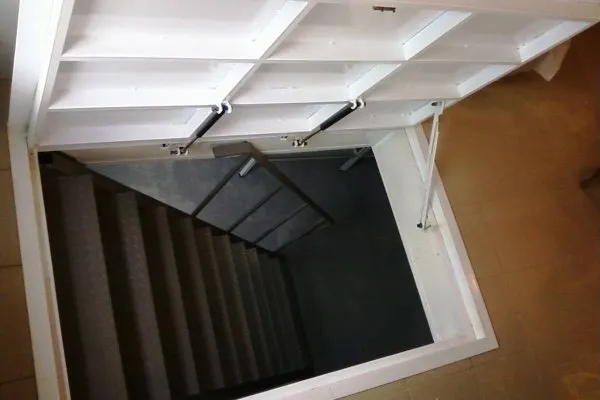

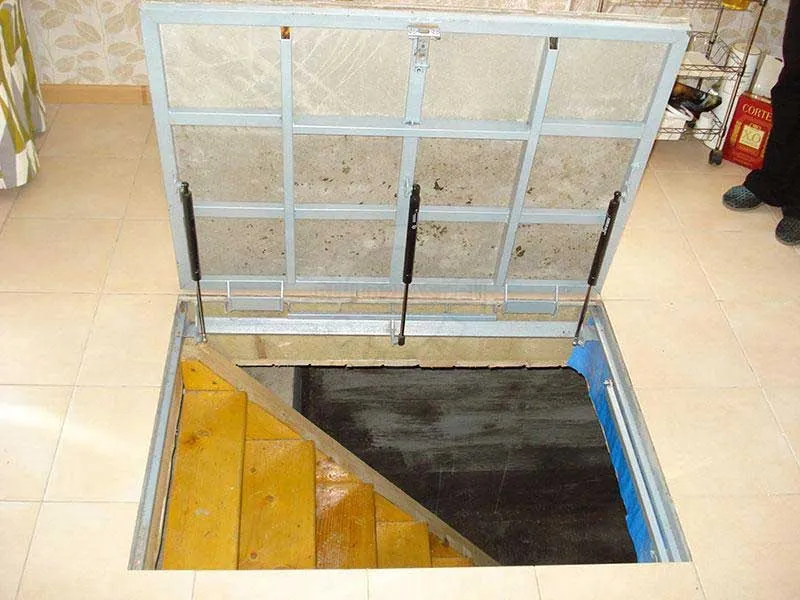

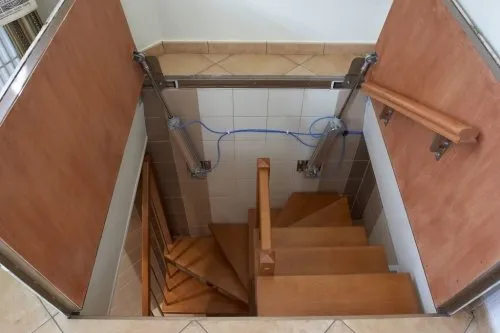

- Газовые амортизаторы. Это отличный вариант для дверцы из тяжелого материала.
Важно! Распределять места крепления нужно таким образом, чтобы при полностью разгруженном механизме дверца люка открывалась перпендикулярно. Ручка на люк не создает неудобств при эксплуатации
Ручка на люк не создает неудобств при эксплуатации
Что касается ручки на крышке люка, то ее можно сделать скрытой (потайной) либо складывающейся. Есть еще одно решение – приспособление в виде углубленной чаши, которую монтируют в поверхность люка. Подойдет и съемный вариант ручки, преимущество которой заключается в предупреждении случайного открывания крышки детьми.
Установка и отделка люка
При укладке покрытия нельзя допускать выступов, углублений, видимых зазоров. Поэтому при монтаже важно рассчитывать толщину слоев облицовочного покрытия, например, кафеля и плиточного клея, под ламинат укладывают стяжку. По периметру укладывают уплотнитель.
Подбирают ручки врезных конструкций, не выступающих над поверхностью: плоские или съемные. Для плавного хода сочетают пружинные петли с газовыми амортизаторами.
Важно! Неправильно подобранные газлифты могут работать на сопротивление, трудно открывать и закрывать, или створка падает. Ошибочно определенная мощность или длина кронштейна ведет к деформации стоек.
Универсальной формулы подбора не существует. Приблизительное вычисление мощности: измерить манометром усилие для подъема двери в килограммах и перевести в ньютоны с запасом 30%.
Таким же образом обстоят дела с электроприводом. Стоимость готовых комплектов подъемников с контроллером и пультами управления высока, при этом, сложно рассчитать мощность.
Крышка своими руками
Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:
- Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
- Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
- Покрываем готовые детали антисептиком.
- Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
- Следующим слоем идет термоизоляционный материал.
- Поверх обрешетки ложится финальный слой из досок.
Металлические крышки делаются следующим образом:
- Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
- Из листа металла вырезается заготовка нужных размеров.
- На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
- Утепление каркаса крышки термоизоляционным материалом.
- Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.
Создание дополнительного каркаса
Крышки люка, которые прогибаются, если на них наступить, нуждаются в дополнительном усилении конструкции. Для этого необходимо изготовить дополнительный каркас, который крепится к основной крышке. Обычно подобной проблеме подвержены крышки из дерева, поэтому рассмотрим пример создания дополнительного каркаса для деревянных люков:
- Подготавливаются доски нужных размеров.
- Каждая доска обрабатывается антисептическим веществом. Это создаст дополнительную защиту от грибка и прочих вредителей.
- Необходимо дать доске время, чтобы она высохла.
- Обработанные доски соединяются между собой в единую конструкцию. Для этого можно использовать несколько деревянных брусьев.
- Если доски неровные и обработать их никак не получается, сделайте между ними прокладку из просмоленной ткани.
Создание выдвижного механизма
Если в доме планируется соорудить вход в погреб, можно дверцу оборудовать выдвижным механизмом. Для его фиксации под полом должно быть небольшое пространство. Для сооружения такой крышки делают следующее:
- Покупают стальные стержни. Для перемещения дверцы понадобится набор роликов.
- Крышка будет открываться и закрываться за счет установки 2 электродвигателей. Для их работы потребуется проложить электрокабель, понадобится источник тока.
- Включение и выключение осуществляется благодаря переключателю, который имеет 3 позиции.

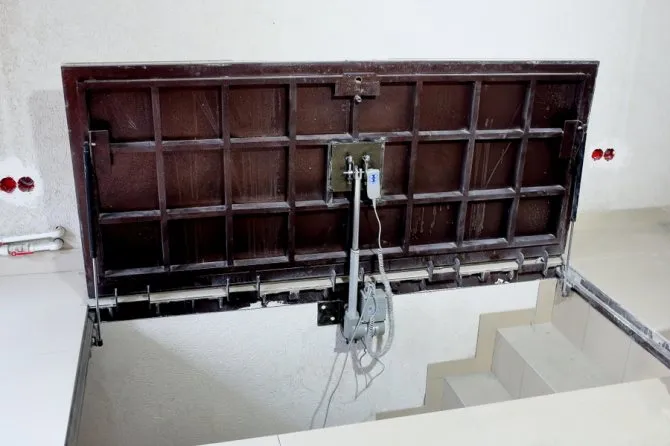

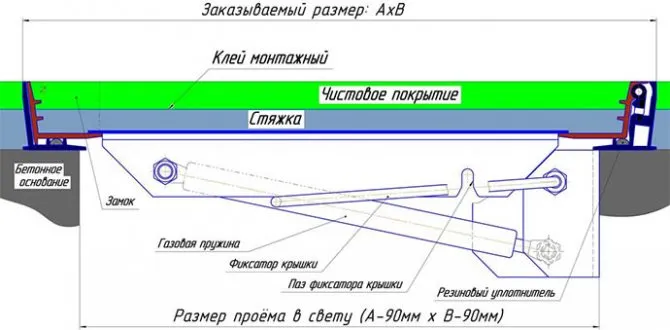

Ревизионный люк с электроприводом: особенности монтажа
Для облегчения подъема тяжелой дверцы люка и защиты подвала от проникновения воров, люк можно укомплектовать автоматикой. Наиболее легкий способ – сооружение откидного механизма. Для его изготовления надо подготовить:
- электрический мотор;
- дюралевая труба;
- лист стали;
- стержни стальные;
- болгарка;
- аппарат для сварки;
- тумблер (переключатель) на 3 позиции;
- наличие источника тока.
Механизм монтируется на готовую откидную крышку, угол открытия люка составит менее 90°. Принцип действия следующий: на электрический мотор поступает сигнал с дистанционного пульта, приводя в действие вал. Стержень поднимается на 80° и устройство фиксирует люк в открытом состоянии. Второй тумблер подает импульс через пульт управления и запускает обратную тягу на моторе. Стержень опускается и тянет за собою дверцу.

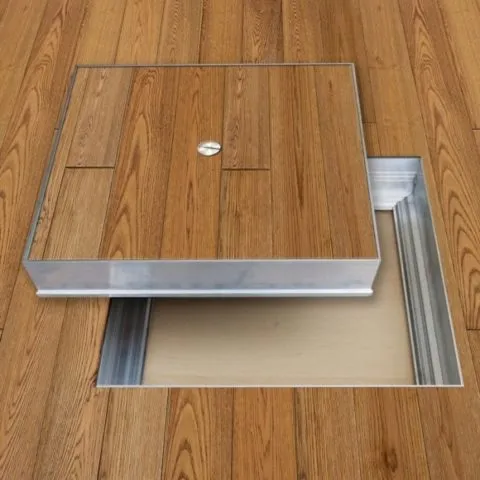

Скрытый люк – практичный вариант обустройства подвального входа. Крышка и механизм подъема должны быть безопасными и удобными в эксплуатации. Создать люк получится собственноручно, без привлечения дорогостоящего оборудования и помощи профессионалов.
Строительство люка
Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.
Материалы и инструменты
Для того чтобы построить люк в погреб своими руками вам понадобятся:
- Молоток;
- Гвозди;
- Пила;
- Линейка или рулетка;
- Отвертка;
- Шурупы;
- Карандаш;
- Олифа;
- Фанера;
- Рейки;
- Доски.
Ручка
Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.
Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.
Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.
Петли
Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.
При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:
- Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
- Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.
Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.
Монтаж крышки погреба
Монтаж крышки погреба производится следующим образом:
- Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
- С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
- С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
- Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
- Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

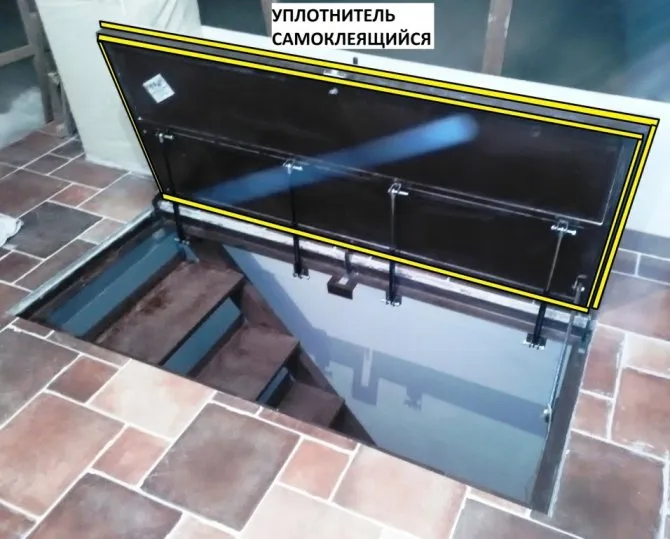

Герметизация и изоляция погреба
Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.
В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:
- Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
- Во время закрывания люка крышка не будет громко хлопать;
- Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.
Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.
Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.
Конструкции люков и что учитывать при их изготовлении
Чтобы работы по обустройству люка прошли успешно, и результат не испортил интерьер дома, продумывают все детали. Ляда должен гармонично вписываться в пространство комнаты. Люк включает:
- короб;
- дверь;
- навесы;
- ручку;
- замок.
Короб располагают на межэтажном перекрытии в полу. Деревянный люк делают из доски шириной 15 см и толщиной 5 см. Металлический короб сооружают из уголка 5*6 см.
Дверь в деревянной конструкции делают из доски толщиной 2-3 см. Если на люк планируется наступать, и он располагается в проходном месте, толщину увеличивают до 4-5 см. Металлический ляд делают из стального листа толщиной 3 мм. Люк по периметру усиливают уголками шириной 4 см.
Навесы выбирают из прочного материала, чтобы они выдерживали вес люка. Ручки делают как выступающие, так и потайные, в зависимости от конструкции и предпочтений хозяина. Подойдут выступающие ручки от окон и входных дверей. В качестве потайных используют кольца. Замок делают из шпингалетов или врезных моделей.
Требования к люкам для погреба
Подвал используют в качестве подсобного помещения. В нем можно хранить не только овощи, фрукты и консервацию, но и сезонные дворовые вещи: шланг, бассейн, стулья. Хранилище, обустроенное в доме, позволяет полу на первом этаже оставаться теплым. При проектировании учитывают следующие требования:
- место расположения должно находиться на свободном участке;
- размеры люка выбирают с учетом разметов погреба, минимум 75*75 см;
- дверь снабжают простой ручкой и замком, чтобы при открывании не возникало проблем;
- если люк весит более 10 кг, обустраивают электропривод;
- стыки делают герметичными, чтобы холодный воздух из подпола не попадал в комнаты;
- короб снабжают надежными опорами;
- люк под ламинат делают из досок;
- чтобы дверь не закрывалась, пока хозяин спускается в погреб, ее снабжают газовым амортизатором.
- распашные – состоят из одной или двух створок, каждую крепят на 2-4 петли, на одной стороне устанавливают ручку, на другой – защелку;
- съемные – дверка является обособленным элементом с ручкой, ее устанавливают на проем в коробе;
- раздвижные – дверь по направляющим в коробе открывает проход в подпол;
- бетонный – для такой конструкции сооружают каркас из металлического профиля, изготавливают для уличных или гаражных погребов;
Внимание! Чтобы конструкция под тяжестью двери не рухнула в подпол, короб изготавливают из стального профиля. В качестве креплений применяют массивные металлические петли.
Виды петель и ручек для погребов
Петли для крышки погреба, изготовленного своими руками, подбирают исходя из веса двери конструкции. Чем тяжелее вход, тем надежнее должны быть крепежи. Для скрытых моделей подбирают потайные петли. Крепежи делят на группы:
- накладные, похожи на дверные петли, но имеют недостаток – видимые щели;
- скрытые, устанавливают изнутри люка, такие крепежи раскрывают конструкцию на 900;
- петли-кронштейны крепят на потайные ляды, модель похожа на вопросительный знак;
- пантограф напоминает петлю-ножницы, дверь сначала поднимается вверх, а затем откидывается.
Требования к ручке для люка предъявляют не такие, как для входных дверей. Ручка для ляды может быть невзрачной. Ее назначение – быть незаметной, не выступать высоко, чтобы об нее не травмировались жители дома. Чаще устанавливают потайные модели для люка погреба или кольца и петли.
Чертежи с размерами люков для погреба
Любые строительные работы производят по эскизам и размерам. При проектировании учитывают:
- напольный горизонт;
- посадочный размер;
- периметр рамы;
- крепление петель добавляют к ширине проема, чтобы люк смог открыться;
- высота включает толщину материала и утеплительный слой;
- удобный проем;
- крепление газовых амортизаторов;
- угол и зазоры, необходимые для отворения двери.
Размеры ляда определяют исходя из площади погреба. Чертежи крышки для погреба своими руками представлены на фото ниже:
Открытая крышка не должна задевать предметы интерьера. Минимальные размеры для люка составляют 75*75 см. От выбора материала зависит способ обустройства короба. Есть облегченные конструкции и усиленные. При обустройстве герметичности и теплоизоляции учитывают дополнительные размеры и наносят на чертеж.
Чтобы во время спуска и подъема крышка не падала и не ударяла хозяина по голове, монтируют систему плавного закрытия и фиксатор. Замок или съемную ручку устанавливают в домах с детьми и животными.
На чертеж наносят способ крепления короба в межпотолочное перекрытие. При необходимости его укрепляют металлическими уголками 5*6 см, которые монтируют в стропильную систему пола.
Обзор видов
Если при обустройстве дверей подвальных помещений использовать петли плохого качества, то можно рассчитывать на быстрое расшатывание конструкции и сложность в ее использовании. Поэтому мастеру стоит осуществить правильный выбор навесов, учитывая следующие критерии.
- Качество изделий. В продаже часто встречаются недорогие модели, которым не под силу выдержать тяжесть люка. В связи с этим рекомендуется приобретать товары средней и высокой ценовой категории, так как от них зависит надежность конструкции.
- Размеры люка. Если габариты крышки люка большие, то петель потребуется больше.
- Отсутствие клина. Характеристики механизма должны быть подогнаны так, чтобы при регулярном использовании люка дверцу не заклинивало.
- Возможность осуществлять обслуживание.
Во время установки люков и дверей для погреба могут использоваться следующие виды петель.
Простые угловые накладные. Такие приспособления крепят с одной стороны к люку, а с другой – к полу либо стене. На стоимость товара данной категории оказывает влияние его надежность, декоративность. Наиболее дорогими считаются кованые варианты навесов. Накладные петли состоят из 2-х пластин, их монтаж не вызывает затруднений.
Скрытые. Петли данного вида монтируют в перекрытиях, внутренних каркасах, благодаря чему дверца подвала может выводиться на один уровень с полом. У изделий может быть разная форма и размеры.
Согласно типам открывания, люки делят на распашные и раздвижные. Петли для люков изготавливают из следующих видов металла.
Сталь
Стальные навесы считаются самыми прочными и износоустойчивыми. Регулируемые навесы из стали способны исправить положение провисающих дверей.
Алюминий
Детали отливают из специального сплава, в составе которого находится не только алюминий, но и сталь. Эксплуатируются такие навесы комфортно и на протяжении длительного периода времени.
ЕСКП
Петли данного вида производят из силумина в совокупности с алюминием. Предельная нагрузка таких изделий не превышает 5 килограмм.
Подготовительные работы
Подыскав идеальное место под подземное помещение и размещение входа в него, приступаем к обустройству дверцы. Перед тем, как сделать люк, комфортный и надежный, для погреба своими руками, следует подобрать оптимальные параметры лаза. Выполняют его такой ширины и высоты, чтобы дать возможность беспрепятственно в него спустить продукты и консервацию. Размер люка напрямую зависит от пропорций тела хозяев. Чтобы человек не испытывал трудности со спуском в помещение, делайте отверстие площадью минимум 75х75 см. На этом этапе необходимо учесть будущее размещение ручки. Вход нужно оборудовать специальными опорами, на которые размещается ляда на погреб. Для обеспечения прочности конструкции лучше установить четыре основных стержня.
Предварительные действия
Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:
- По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
- Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
- Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.
Изготовление заглушки
После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:
- Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
- Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
- Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
- Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
- Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
- Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.
Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.
Установка петель
Выбираем петли для крышки погреба:
- Накладные петли. Самый дешевый и простой вариант.
- Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
- Пантографы.
- Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
- Доводчики.
Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.
Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:
- Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
- Амортизаторы необходимой величины.
- Крепежи.
- Замок на люк.
Вы можете приобрести подъемный механизм для крышек подвального люка в магазине
Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.
Установка ручки и герметизации
Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:
- Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
- Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
- Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.
После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.
Конструкция лючка
Нужно знать основные габаритные параметры и особенности механического устройства.
В эти параметры входят:
1. Размеры:
- внешний — общий по периметру;
- посадочный — установочное отверстие в подполье;
- световой просвет — чистый габарит проема;
- размер дверцы.
2. Конструкция:
- каркас из стального уголка с уплотнителем;
- сборная металлическая петля для крепления дверцы;
- сварная металлическая крышка с внутренним поддоном и наружным ободком из стали по периметру;
- замок-защелка;
- газовые упоры с фиксатором.
Для бесшумного закрытия и герметизации по периметру каркаса размещается уплотнитель, вставляется в пазы или наклеивается. Дверь даже небольшого металлического лючка достаточно тяжелая, пневматические амортизаторы значительно облегчают процесс пользования. На крышке находится сварной поддон с дополнительными ребрами жесткости. В него монтируется основа для напольного покрытия или утеплитель. На поверхности находятся отверстия для съемных ручек.
Толщина металла рассчитывается в зависимости от предполагаемой нагрузки. Окрашивают изделия порошковой краской с добавлением полимеров. Более дорогие модели могут быть изготовлены из нержавеющей стали, алюминия, латуни. В последнее время для небольших лючков используют композитные материалы.
Нюансы монтажа
Устанавливают раму до момента заливки чистовой бетонной стяжки, она должна быть в уровень с полом. Предварительно необходимо определится с моделью ревизионной конструкции.
Последовательность работ:
- Подготавливается проем. Лучше сделать корректировку входа в подполье по размерам, используя металлопрофиль.
- Установка люка под плитку и другие покрытия проводят после черновой стяжки, с учетом подъема на уровень финишной.
- Закрепляют, используя крепеж типа дюбеля, длинных саморезов.
Приобретая вход в подвал, учитывают:
- Габаритные размеры хранящихся вещей. Если в погребе будут стоять большие бочки, то необходимо учесть, что периодически их нужно поднимать и проводить санитарную обработку. Особенно тщательно рассчитывают проем, когда речь идет о монтаже технического оборудования, которое нужно обслуживать, заменять его отдельные элементы.
- Среда, в которой эксплуатируется лючок или массивный ревизионный вход. Для влажного подвала правильнее выбирать материалы, не поддающиеся коррозии. Хорошая герметизация нужна, если подполье находится в жилом помещении, чтобы не просачивались запахи.
- Нагрузка на поверхность крышки. Гаражный, технический люк должен быть более прочным.
- Вид покрытия пола, его толщина.
- Телосложение хозяев дома.
- Цена.
Производители и стоимость
1. Одной из ведущих в России компаний является Практика. Она запатентовала конструкции люков-невидимок под плитку серии Портал с распашной системой. Их изготавливают из стали, окрашенной порошковой краской для металла. При нажатии встроенной кнопки люк, оборудованный амортизатором, открывается легко, без усилий. Достаточно слегка притянуть его на себя. Фирма Практика-юг выпускает ревизионные люки для подвального помещения, которые не требуют предварительной подготовки основы для финишного декоративного покрытия.
3. Фабрика Revizor изготавливает люки с пневмоцилиндрами, усиленными зигзагообразными ребрами жесткости, и уплотнителем из резины. Благодаря такому механизму, их можно использовать во влажных помещениях (бассейнах, банях). Одно- и двухдверные ревизии выдерживают повышенную нагрузку.
4. Компании Дива выпускает широкий ассортимент изделий от маленьких лючков до нестандартных моделей больших размеров с несколькими открывающимися створками, которые могут комплектоваться электроприводами.
Производители изготавливают конструкции нестандартных размеров, по специальным проектам.
Компания | Материал | Размеры, мм | Цена, руб |
Revizor | Алюминий, сталь оцинкованная | 600 х 600 | 9 660 |
700 х 800 | 14 350 | ||
900 х 900 | 14 230 | ||
1100 х 1100 | 18 440 | ||
ООО Дива | Сталь, с порошковой покраской | 600 х 600 | 6 600 |
700 х 700 | 8 550 | ||
800 х 600 | 8 550 | ||
900 х 700 | 9 450 | ||
900 х 900 | 10 350 | ||
1200 х 800 | 11 550 | ||
Проектно-производственная компания Практика | Стальной окрашенный профиль | 692 х 692 | 9 950 |
692 х 992 | 11 100 | ||
792 х 792 | 10 600 | ||
892 х 892 | 11 300 | ||
992 х 992 | 11 950 |
Прежде чем купить люк, ознакомьтесь с информацией об устройстве, производителях, материалах. Определиться с моделью лучше на стадии проектирования и строительства, чтобы он соответствовал габаритным размерам подвальной части и ее назначению.
Почему канализационные люки делают круглыми?
Канализационные люки обычно делают круглыми по нескольким причинам:
-
Круглый люк не может быть установлен «наперекосяк», что означает, что его нельзя установить так, чтобы длинная сторона люка проходила параллельно с направлением дороги. Это важно для безопасности прохожих и автомобилистов, так как круглый люк не может быть установлен под углом, который мог бы создать опасность для прохожих.
-
Круглый люк является наиболее прочным и стабильным из всех форм, что важно для того, чтобы люк не провалился под весом транспорта, находящегося на нем.
-
Круглая форма позволяет сократить стоимость производства и установки канализационных люков, так как она требует меньше материалов и времени на обработку, чем люки других форм.
-
Круглый люк также проще и быстрее устанавливать и снимать, чем люки других форм, так как он не имеет острых углов, которые могут затруднить процесс установки и удаления.
-
Наконец, круглый люк имеет равномерное распределение нагрузки, что означает, что он может выдерживать больший вес, чем люк другой формы с той же площадью.
