Установка гипсокартонных конструкций является важным этапом в отделке помещений. Если вы хотите установить гипсокартонные профили на стену, то необходимо знать, какое расстояние должно быть между ними. В этой статье вы найдете советы и рекомендации по правильному расположению профилей гипсокартона на стене.
Прочность каркаса на стены под гипсокартон определяется многими факторами: качеством стоек, крепежного материала, а также количеством точек крепления и расстоянием между профилями. Количество стоек в каркасе будет обеспечивать надежность прилегания листов обшивки, а также количество саморезов по гипсокартону, которыми они будут крепиться. Отдельно стойки фиксируются подвесами к несущим поверхностям, что упрочняет жесткость всей конструкции. Однако типы каркасов для потолка, стен бывают различными.
Схема металлического каркаса из профилей на потолок
От этого и определяется количество стоечного профиля, расстояние между отдельными элементами основания под гипсокартон.
Советы при монтаже профиля для гипсокартона своими руками
Не так давно монтаж гипсокартона делали с помощью деревянного каркаса. Но он был не надежным и довольно таки сложным при монтаже конструкции каркаса, поэтому и изжил себя. На место ему пришел металлический профиль, прочный и надежный.
Установка гипсокартона позволит выровнять неровности на поверхности стены, без проблем проложить коммуникации, звукоизолировать и утеплить стены при помощи заполнения зазоров плитами минеральной ваты.

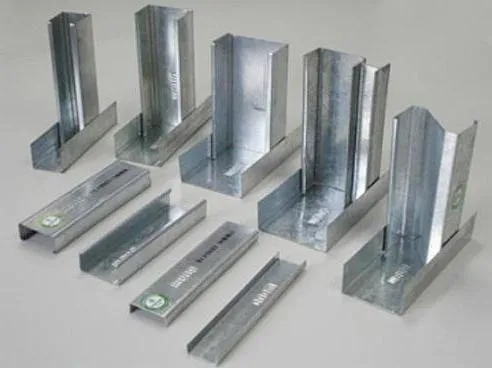

Сейчас практически все виды металлические профиля используемые при монтаже каркаса для гипсокартона, облицовки стен и устройства потолка изготавливают на отечественных предприятиях.
Изготавливают их способом холодного проката из стальной ленты, которая покрыта цинком. Толщина изменяется от 0,56 до 0,6 мм. Основными изделиями считаются:
- потолочный профиль (ПП);
- направляющий для потолка (ПНП);
- стоечный (ПС);
- направляющий (ПН.);
- угловой (ПУ).
С помощью монтажа оцинкованного профиля проводится сборка каркаса. Каркас состоит из направляющих, а так же стоек, которые прикреплены к стене кронштейнами. Вертикальные стойки — потолочный профиль, который монтируется вместе с направляющим потолочным профилем. Кронштейны крепятся к поверхности стойки саморезами. При помощи просекателя стыкуются друг с другом стоечные и направляющие профиля.

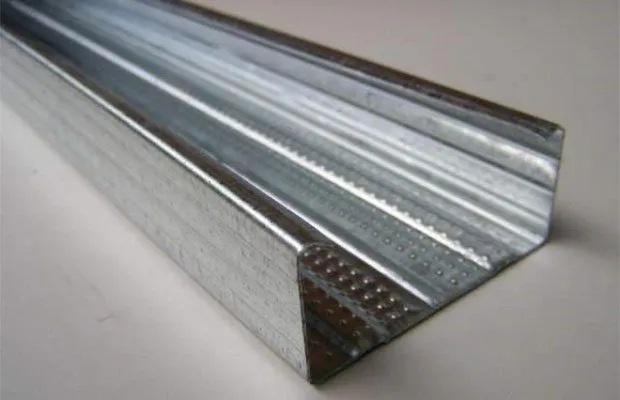

Стоечный профиль имеет канавки, которые идут по всей длине. Две боковые канавки отцентровывают шурупы, вворачивающиеся в профиль, а центральная — это место стыковки гипсокартонных панелей. Для монтажа коммуникационных систем, которые проводятся внутри, существуют специальные отверстия, которыми оснащены спинки профиля. Находятся они в торце и их диаметр составляет 33 мм.

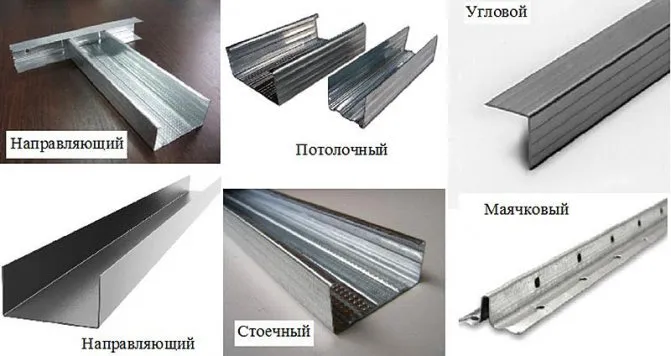

Виды и специфика монтажа профиля
Современные производители стройматериалов и комплектующих предлагают следующие виды базовых профилей:
- Направляющий (маркировка — ПН). Применяется как горизонтальная несущая основа для вертикально расположенных стоек. Выбор профиля производится исходя из размеров стоек.
- Стоечный (маркировка – ПС). Представляет собой оцинкованный швеллер. Полки сечения с продольными канавками дают необходимую жесткость. Фиксируется саморезами и используется при конструировании каркасных стоек для установки перегородок и стен в вертикальном положении.
- Потолочный (маркировка – ПП). Изготавливается с аналогичным со стоечным профилем сечением. От корректности фиксации на потолке зависит жесткость всей обшивки. В полках и спинке ПП предусмотрены продольные канавки – боковые обеспечивают жесткость, а центральная необходима для геометрической точности крепежа гипсокартонных листов.
- Угловой (маркировка – ПУ). Данный профиль, представляющий собой перфорированную оцинкованную ленту, согнутую под прямым углом, необходим для усиления углов после монтажа основной конструкции. Его функция – защита углов отделки от повреждений. Через отверстия несущая система укрепляется раствором, что даёт прочное сцепление с конструкцией.
- Арочный (маркировка – ПА). Есть два подвида – выпуклый и вогнутый. Оба задействуются при создании проёмов, а также для реализации сложных геометрических конструкций (например, потолков с волнами ).
Все описанные выше профили нужны для возведения каркасов. От того, корректно ли будет произведена сборка каркаса из профиля для гипсокартона, во многом зависит прочность и правильность монтажа. Поэтому специалисту необходимо принять во внимание следующие правила установки.
- На профильную стойку допустимо крепить 2 торца гипсокартонного листа при соблюдении условия их симметричного расположения;
- Шурупы необходимо вкручивать в профильную полосу ближе к стенке во избежание повреждения торца материала;
- Недопустим крепеж саморезов под углом – шляпка самореза всегда должна быть утоплена в материал;
- При малой длине профиль следует удлинить, используя удлинитель соответствующего типа с учетом расположения стыка.
Способы крепления профиля для гипсокартона зависят от того, какие цели преследует заказчик.
Технология монтажа
А теперь подробнее про технологию монтажа гипсокартона. Размечается потолок и пол, место, где будет монтироваться конструкция, направляющие, стойки и точки, в которых будут фиксироваться анкера для стоечных профилей. Расстояние между стеной и конструкцией должно быть минимальным, для этого используется потолочный профиль для гипсокартона ширина, которого должна быть минимальной. Для того чтобы подготовить его к монтажу, к нему приклеивают уплотнительную ленту, она увеличивает свойство шумопоглощения конструкции.
Дюбелями крепится профиль, к потолку и полу, расстояние должно быть 0,6 м. В потолочном направляющем профиле есть отверстия, диаметром 8 мм, расстояние между ними 250 мм. Если на гипсокартон сверху вы планируете положить кафель, то расстояние необходимо уменьшить до 0,4 м, а в остальных случаях расстояние останется тем же.
Уплотнитель используется для звукоизоляции, его небольшие отрезки помещаются между стеной и кронштейном, либо другими несущими конструкциями. Следующим шагом будет вставка потолочного профиля в направляющие и фиксация в подвесах.
Все выступающие части должны быть срезаны. Резать его будет лучше всего ножницами по металлу. С помощью уровня проверяется точность установки. Стойки должны быть короче на 3−5 мм, чем расстояние между направляющими. Когда каркас готов, пришло время крепить гипсокартон самонарезными прокалывающими шурупами, их длинна будет от 25 мм и далее.
Соединение профилей
Во время ремонта жилых и нежилых интерьеров актуален вопрос, как соединить профиль для гипсокартона между собой. Наращивание используется в помещениях, где для обустройства полноценной перегородки или отделки несущей конструкции недостаточно длины стандартного 3-метрового профиля. Для этого используется соединитель, в который погружаются концы и закрепляются. Ножницами надрезаются бортики листа, а после надламывается профиль.

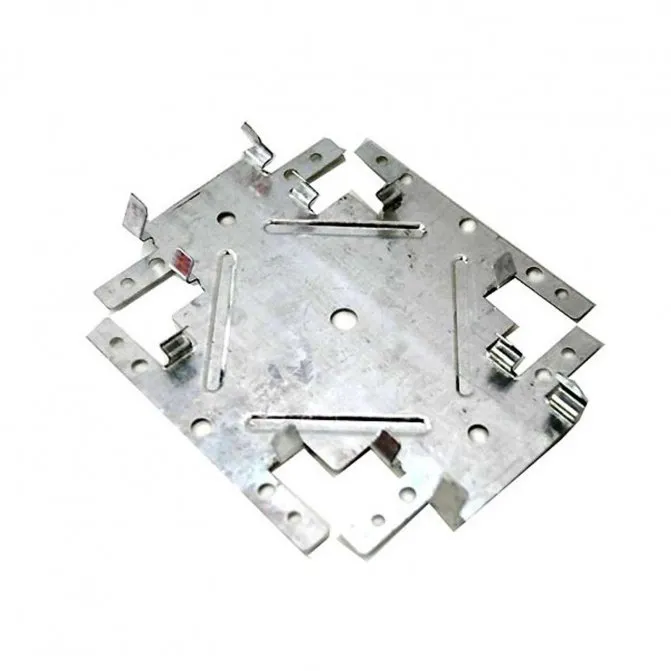

Крестообразное соединение используется, как правило, при обустройстве каркасов потолочного типа. С помощью «крабов» вы сможете значительно облегчить себе задачу монтажа. Четыре профиля помещаются торцами в «краб», в нём защёлкиваются, а усики отгибаются на прямой угол и фиксируются на бортиках профилей.
Также монтаж можно произвести без применения «крабов» — достаточно вручную надрезать поперечные профили в зоне сгиба и отломить бортики.
Т-образное соединение подразумевает использование пресс-шайб. Если возникает необходимость соединения ПС и ПН, первый вставляется во второй и фиксируется саморезом.
Процесс обшивки

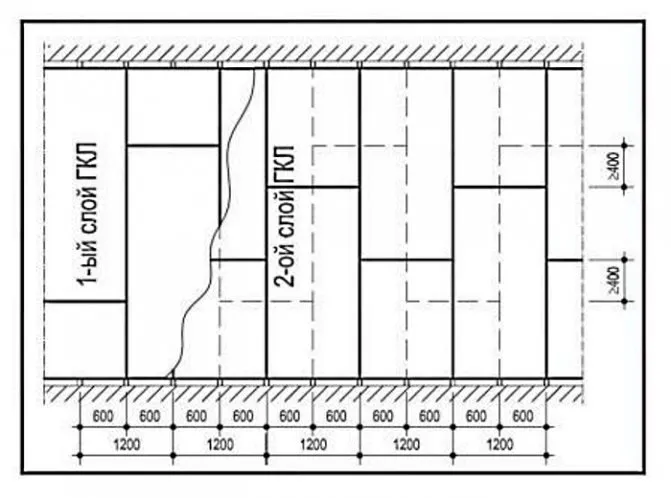

Листы гипсокартона крепятся в вертикальном направлении. Если листа не хватает на всю длину помещения, то на местах горизонтальных стыков делают небольшие отрезки направляющего профиля. Обязательно обрабатывайте торцы листов гипсокартона рубанком для обдирки. При ремонте своими руками постарайтесь избегать стыков в области окон и дверей. Если это все-таки произошло, то могут возникнуть трещины. Но этого можно избежать, если установить в местах стыков промежуточный профиль.
Между полом и листом гипсокартона при монтаже надо оставить обязательный зазор, примерно 10−15 мм. Так же необходимо наклеить разделяющую ленту и обустроить зазор, он должен быть не менее 5 мм перекрытием и краем листа гипсокартона. Зазор перекрывается раствором шпаклевки, а края ленты срезаются при окончательной отделке.
Для защиты внешних углов гипсокартонных листов, их перекрывают защитными уголками, которые при окончательной отделке полностью шпаклюется. В местах сопряжения с дверными коробками листов гипсокартона, расстояние между профилем под гипсокартон должно быть минимальным, еще и декорироваться при окончательной отделке.
Дополнительные и полезные сведения при монтаже
Существует еще бескаркасный способ монтажа гипсокартона, при котором можно с легкостью маскировать швы на стыках и заделывать поверхность. При использовании такого способа для горизонтальных торцевых швов не нужна армирующая лента, т.к. используется очень прочная шпаклевка, для их заделывания.
Не забывайте, что при ремонте своими руками края листов гипсокартона необходимо зачищать обдирочным рубанком, а снятие фасок, производится с помощью кромочного рубанка. Так же, дополнительно все кромки гипсокартона обрабатываются наждачной бумагой. Шляпки шурупов должны быть минимум на 1 мм в поверхности гипсокартона. Все швы на стыках обязательно грунтуются, а потом шпаклюются.
Часто при монтаже своими руками, его используют для утепления и звукоизоляции стен. Для этого в пространство между каркасом и стеной помещают любой, выбранный вами, изоляционный материал, после чего и обшивают каркас листами гипсокартона. Так же монтируют и откосы, заполняя место между панелями гипсокартона и оконными или дверными проемами материалами для изоляции.
Гипсокартонные листы с влагостойкими свойствами, монтируют с помощью специальных шурупов, которые предназначаются именно для этой работы. Они обладают острой головкой конуса и зенкующими полосками. Расстояние между шурупами надо выдерживать не более 300 мм.
Если вдоль стены идет много инженерных коммуникаций, то при монтаже надо использовать немного другой набор направляющих профилей (50(65; 75; 100)Х40 мм) а так же стоечных (ПС 50(65; 75; 100)Х50 мм). Такая облицовка больше походит на огромную фальш-панель, но сама технология монтажа гипсокартона остается неизменной. Единственное отличие, это не нужно крепить стоечные профиля к стене, только если высота поверхности которую вы облицовываете не больше 4,2 м, а если больше, то стойки крепятся к стене, на расстоянии не более 1,5 м.
Назначение каркаса и его виды
Каркас под гипсокартон это плоская или объемная конструкция с жесткими креплениями в промежуточных или узловых точках. В зависимости от того, из какого материала собрана конструкция, он может быть деревянным или металлическим. При работе с гипсокартоном самым практичным и надежным вариантом является каркас для потолка из профилей.
В зависимости от того, на каких уровнях расположены элементы, конструкции можно разделить на:
- Одноуровневые – когда все прикрепленные к профилям панели будут расположены в одной плоскости.
- Многоуровневые (двух-, трехуровневые) – рабочие поверхности будут располагаться относительно друг друга в разных, отличных по уровню плоскостях. В зависимости от сложности решения, таких уровней может быть два, три и более.
Конструкция каркаса состоит из: направляющих элементов – тех, которые закрепляются на конструкциях здания: стенах, перегородках, потолках и несущих элементов – они крепятся к направляющим профилям, а непосредственно на них уже монтируются листы гипсокартона.
Надежность всей системы подвесного потолка зависит от того, насколько качественно и правильно собран потолочный каркас из профиля для гипсокартона. Грамотный подбор металлических профилей соответствующего форм-фактора, арматуры, метизов и сопутствующих материалов станут залогом того, что смонтированная конструкция будет удовлетворять следующим требованиям:
- Жесткость каркаса обеспечит полную надежность, устойчивость и неподвижность системы.
- Расстояния между элементами конструкции должны обеспечивать возможность прочного крепления профилей между собой и листов ГК к несущим.
- Все фрагменты должны быть ровными, не подверженными деформации. Поврежденные элементы категорически запрещается использовать при монтаже, так как это приведет к нарушению параметров и формы каркаса.
- В местах крепления в будущем дополнительных устройств, приспособлений или бытовой техники каркас должен быть усилен дополнительными элементами.
Элементы каркаса
Составными элементами любого каркаса являются металлические профили, подвесы, соединители, метизы, которые нужно монтировать в определенном порядке. Металлические профили изготавливаются из листового оцинкованного железа методом холодного проката. Конструкция получается достаточно легкой.
Необходимый уровень прочности и устойчивость к деформации под действием нагрузки достигается за счет наличия ребер жесткости. Их количество определяется размерами и технологическим назначением профиля.
Рассмотрим, какие виды профилей могут быть использованы при сборке одноуровневого каркасного подвеса на потолок. Основой подвесной системы являются направляющие элементы:
- Для создания перегородки разработаны профили ПН (в международной классификации – UW). Весь модельный ряд имеет одинаковую высоту боковины – 40 миллиметров. Они отличаются шириной, имея размеры 50х40 мм, 65х40 мм, 75х40 мм, 100х40 мм, 125х40 и 150х40 миллиметров.
- Отдельные направляющие ПНП (или UD) разработаны для потолка. Они представлены одним типоразмером с высотой боковой стороны 28 и шириной 27 миллиметров.
Гипсокартонные панели монтируются непосредственно на несущие элементы каркаса:
- Стоечный профиль для простенков ПС (или, как он еще маркируется, CW) имеет высоту 40 мм для производителя Гипрок и 50 – у Knauf. Ширина разных моделей полностью идентична соответствующим по размеру моделям ПН (UW) – 50, 65, 75, 100, 125 и 150 мм.
- Для обустройства подвесных систем используется потолочный профиль для гипсокартона 60х27 мм типа ПП (или, соответственно, CD). Его габариты так же соответствуют ширине элементов типа ПНП (UD).
Для удобства при проведении монтажных работ, качественные профили имеют рифленую поверхность. Это в значительной мере упрощает задачи сверления и вкручивание саморезов – режущим кромкам легче «зацепиться» на такой плоскости. Длина всех перечисленных металлопрофилей стандартная и может составлять 3 или 4 метра.
При удлинении профилей, в точке их соединения, устанавливается продольный соединитель, который фиксируется саморезами с обеих сторон места стыка. При организации Т-образных сочленений или примыканий CD профилей потолочного каркаса может быть использован крепежный угловой соединитель. В случае, если потолочный профиль не крепится непосредственно на потолке, для его установки применяются прямые подвесы: деталь П-образной формы, верхняя планка которого при помощи пластмассового или анкерного дюбеля фиксируется к поверхности потолка, а к боковинам прикручивается несущий профиль.
Стандартная длина боковой стороны подвеса равна 125 мм. Но можно встретить и изделия, длина которых может колебаться от 40 до 300 мм. Нагрузка на одно такое устройство не должна превышать 40 килограмм. Если длины прямого подвеса не хватает, можно применить анкерный подвес с тягой, размер которой может быть равен 25, 50 или 100 сантиметров. Такой подвес может выдерживать вес до 25 кг.
Для монтажа гипсокартонных панелей на несущие и соединения частей металлоконструкция между собой используются саморезы:
Варианты отделки и фото двухуровневых потолков из гипсокартона для кухни
- TN25 – для крепления гипсокартона. 25 – длина шурупа в миллиметрах. Если по каким-либо причинам такого размера окажется недостаточно, можно взять саморезы длиной 35 или 40 мм.
- LB9, LB11, LB16 – сверлящие саморезы размером 9, 11, 16 мм соответственно. Они нужны для соединения между собой металлических элементов и деталей каркаса.
Подвесные элементы на поверхности гипсокартона
Укладка гипсокартона предусмотрена для того, что на их поверхность могут крепиться какие-то элементы интерьера или оборудование. Предварительно надо учитывать вес прикрепляемого объекта, и устанавливать специальные перемычки из стоечного профиля, которые послужат укреплением для каркаса. Все объекты будут крепиться именно к ним, впоследствии.
Если вес объекта, который вы будете крепить не больше 30 кг на 1 м/п., то его можно закрепить с помощью дюбелей, в любом месте на листе гипсокартона. Если вес предмета еще меньше, то его можно подвесить с помощью крючков или дюбелей из пластика, металла диаметром 6−8 мм, это может быть полка или карниз.
Теперь вы знаете, как делать профиль для гипсокартона своими руками, поэтому смело можете приступать к работе.
Подготовка стены
Для монтажа каркаса из профиля на стену какой-то сложной подготовки не требуется. Самое главное — чтобы в стене прочно держались саморезы или дюбель-гвозди. Важно, чтобы основание было прочным. Не стоит крепить каркас на рыхлую и вздувшуюся штукатурку или плитку. Такое покрытие лучше полностью демонтировать.
Если же основание прочное — бетон или кирпич с крепкой штукатуркой, дерево, гипсолит, то никакая обработка поверхности не нужна.
Обрабатывать стены грунтовкой не требуется!
В интернете вы можете встретить рекомендации покрыть стену грунтовкой. При монтаже металлического каркаса с помощью дюбель-гвоздей такая обработка бессмысленна.
Монтаж профиля для гипсокартона – простая сборка сложных конструкций
Сейчас внутреннюю отделку при ремонте жилых помещений невозможно представить без применения гипсокартона – жестких панелей, позволяющих быстро создавать конструкции различных геометрических форм. В большинстве ситуаций перед монтажом обшивки из ГКЛ создается каркас, который определяет жесткость и форму создаваемых элементов интерьера. Чтобы собрать обрешетку, нужно знать из чего ее сделать и как, чтобы конструкция отвечала требованиям прочности и приобрела в итоге желаемую конфигурацию.
Для сборки обрешеток с прямолинейной геометрией под последующую обшивку листами гипсокартона можно использовать пиломатериалы – деревянные брусья или рейки. Однако изделия из древесины, используемые для этих целей, понемногу уходят в прошлое. Причин несколько:
- недолговечность древесных материалов;
- сложности с подбором изделий правильной геометрической формы;
- деформация элементов несущей конструкции из древесины под влиянием изменений влажности и температуры;
- сложности при попытке создать конструкцию неправильных геометрических форм (арки, элементы многоуровневого потолка и дизайнерских зонирующих перегородок).
Для создания каркаса под гипсокартон чаще всего используют металлические профили
Сейчас для создания несущих конструкций, обшиваемых ГКЛ, предпочитают использовать профили – металлические оцинкованные изделия, что выпускаются специально для этих целей. Профили в торце имеют П-образную форму, причем вершок буквы называется спинкой, а ее “ножки” – полками. Размеры полок и спинки различаются в зависимости от предназначения оцинкованных изделий. Различают четыре основных разновидности профилей:
- направляющий потолочный (UD), имеющий торцевые размеры 28х27 мм;
- несущий потолочный (CD), размеры в торце – спинка 60 мм, полки по 27 мм;
- направляющий перегородочный (UW), полки по 40 мм, спинка 50-100 мм;
- несущий перегородочный – спинка варьирует в тех же пределах, что у предыдущего изделия (от этого размера зависит толщина перегородки), полки по 50 мм.
Сборка большинства типов каркасов основывается на использовании перечисленных изделий. Вспомогательными приспособлениями являются регулируемые и прямые подвесы, крепящие несущие профили к капитальным конструкциям, и одноуровневые соединители (крабы). Фиксация металлических изделий между собой при монтаже профиля для гипсокартона осуществляется небольшого размера (9 мм) саморезами по металлу, которые могут быть оцинкованными (белые) или фосфатированными (черные). Подвесы, удерживающие несущий профиль, крепятся к капитальным конструкциям дюбелями или саморезами (зависит от структуры материала).
Недавно стали выпускать арочные (гибкие) профили, хотя подобное изделие без особых хлопот делается из UD путем надреза полок.
Каким бы не предполагалась подвесная потолочная конструкция из гипсокартона – одно или многоуровневая, сначала монтируем базовую обрешетку. В начале работы делаем отбивку горизонтальной плоскости, для чего используем водный уровень или лазерный нивелир и малярную красящую нить. В итоге проведенной процедуры на стенах остаются горизонтальные полосы, являющиеся ориентиром для монтажа направляющего профиля. Последний фиксируется по периметру всплошную саморезами или дюбелями с шагом крепления около полуметра.
Теперь очередь несущих профилей. Прежде, чем их монтировать, нужно определиться со схемой обрешетки. Существует два варианта. Первый предусматривает установку продольных планок на расстоянии 60 см друг от друга с монтажом поперечных дополнительных перегородок с шагом 50 см. Второй вариант каркаса предусматривает между основными профилями расстояние 40 см с установкой поперечин только в местах продольной стыковки гипсокартонных листов. Обе схемы достойны внимания и отвечают требованиям прочности, но первый вариант более удобен, если предполагается монтаж второго уровня потолочной конструкции.

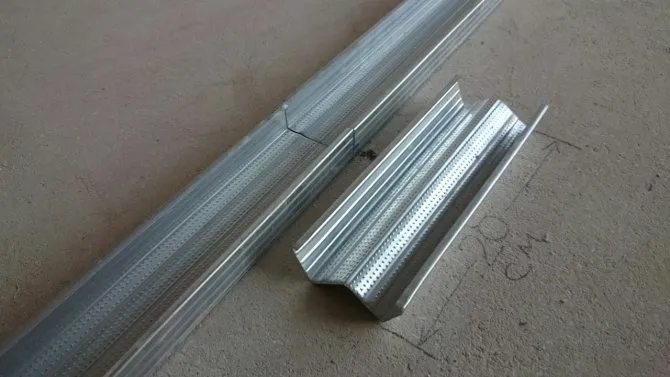

Вначале в пазы направляющих профилей заводим продольные планки, отрезанные нужной длины ножницами по металлу, и распределяем с шагом, соответствующим избранному варианту схемы обрешетки. Следующий шаг – крепление подвесов к потолочному перекрытию. Изделия фиксируем двумя дюбелями напротив каждого несущего элемента каркаса на расстоянии 50-60 см друг от друга. Закрепив подвесы, поднимаем несущие профили выше нормального уровня монтируемого каркаса и временно фиксируем их боковыми пластинами подвесов в таком положении.

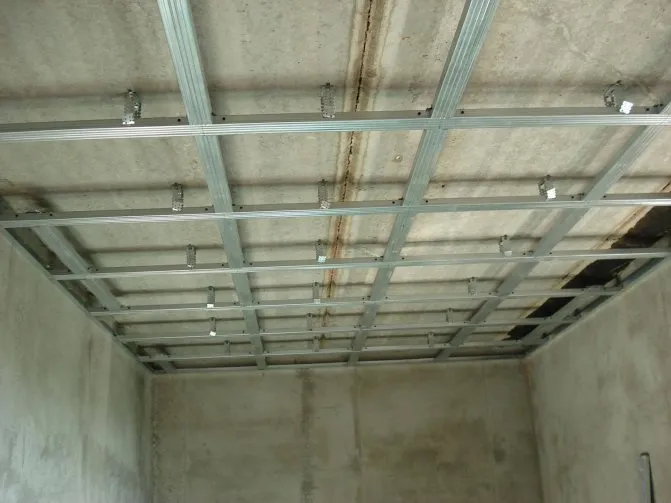

Поперек продольных планок на уровне нижних полок направляющих профилей натягиваются 2-3 нити или лески. Каждый продольный элемент конструкции устанавливается и фиксируется к подвесам так, чтобы спинка не доставала до ориентировочных нитей 1-2 мм. Зафиксировав все основные несущие планки, устанавливаем поперечины, используя крабы, и дополнительно фиксируем к перекрытию каждую перегородку с помощью подвеса. На этом установка потолочных профилей под гипсокартон закончена – можно обшивать собранный каркас или приступать к монтажу второго уровня.
Для сборки каркаса под гипсокартон на стене используются те же изделия, что на потолке. Отличие самого процесса в том, что формируется вертикальная плоскость и есть преграды в виде проемов дверей и окон, которые нужно дополнительно “обходить”. Принцип сборки обрешетки также сильно не отличается. Вначале фиксируются направляющие планки к потолку или потолочным перекрытиям. С помощью отвеса на смежных стенах отмечаются вертикальные ориентиры, согласно которым также устанавливаются направляющие. Между их нижними краями отбивается линия, что поможет закончить формирование вертикального периметра. По полу направляющий профиль фиксируется не всплошную – делаются пропуски в дверных проемах.
Сначала монтируются направляющие планки на потолок
Вертикальные стойки (CD-профиль) устанавливаются с шагом 60 см (стандарт) или 40 см (усиленный вариант), начиная от одной из стен. Независимо от расположения основных стоек, по боковым краям проемов монтируются дополнительные несущие элементы. При монтаже профилей под гипсокартон подвесы на стены крепятся в другом порядке. Первый снизу подвес фиксируется на расстоянии 50-60 см от поверхности пола, второй – через такое же расстояние от первого. Третий крепеж фиксируется приблизительно на середине расстояния от потолка (перекрытия) до места установки второго подвеса. Дополнительные крепежи устанавливаются только в случае предполагаемой повышенной нагрузки на конструкцию (установка кухонного гарнитура, бойлера, газового настенного котла или колонки).

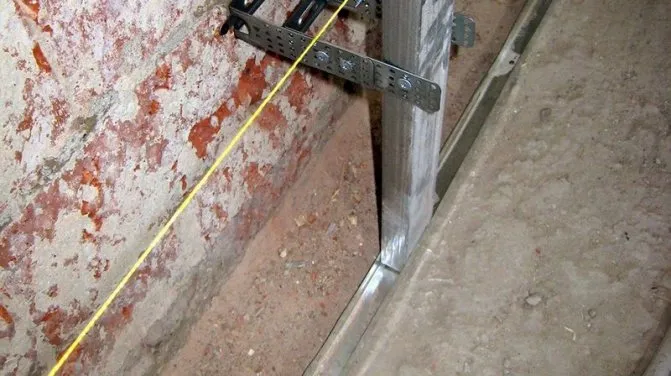

Выставляются стойки также по натянутым горизонтально или по диагонали нитям. В местах наиболее вероятного механического повреждения гипсокартонной обшивки (примерно метр от уровня пола) можно усилить конструкцию установкой поперечных перегородок. Такие же элементы обрешетки дополнительно монтируются в местах предполагаемой установки настенных предметов. Поперечины также усиливаются подвесами, жестко фиксирующими их к капитальной стене.
Принцип монтажа профиля под гипсокартон при сборке каркаса перегородки чем-то напоминает установку стеновой конструкции. Рабочий процесс начинается с отбивки периметра вертикальной плоскости и фиксации направляющего перегородочного профиля. Не устанавливается направляющая планка только на участке пола, соответствующего проему под двери или арку, которые предполагаются в перегородке. Стойки каркаса (CW-профиль) также устанавливаются в двух вариантах расстояния между ними (40 и 60 см). Шаг выбирается в зависимости от предполагаемой нагрузки на конструкцию.
Независимо от расстояния между несущими элементами обрешетки, для формирования проема устанавливаются дополнительные стойки так, чтобы профили были развернуты спинками друг другу (к ним будет крепиться дверная коробка). Чтобы придать конструкции перегородки дополнительную жесткость, внутрь стоечного профиля помещают деревянные бруски соответствующего сечения. Так делают, если на перегородку будут навешиваться тяжелые настенные предметы.
Также следует не забывать делать отступ величиной 1 – 1,5 сантиметра от края листа до места вкручивания саморезов. На краях плит не должно быть сколов. Когда все же такое случилось, саморез нужно извлечь и через 3-4 сантиметра от места скола установить новый крепеж.
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.
Монтаж направляющего профиля

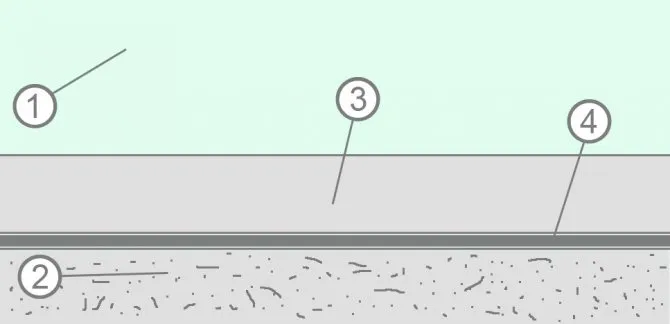

Шумоизоляция. Перед установкой направляющих профилей, обязательно проклеить их уплотнительной лентой. Клеится она с внешней стороны на заднюю стенку.
- Стена
- Пол
- Направляющий профиль
- Уплотнительная лента
Пол и потолок изолированы от шума и вибраций, поскольку все элементы каркаса проклеены уплотнительной лентой.
Правила монтажа. Теперь можно приступать к монтажу направляющих профилей на полу и потолке.

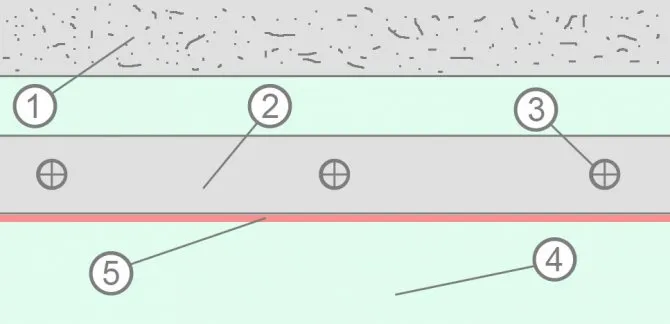

Разметочные линии являются лицевой частью направляющего профиля. То есть, профиль прикрепляется внутри, между линией и стеной.
- Стена
- Направляющий профиль
- Дюбель-гвоздь
- Пол
- Линия разметки

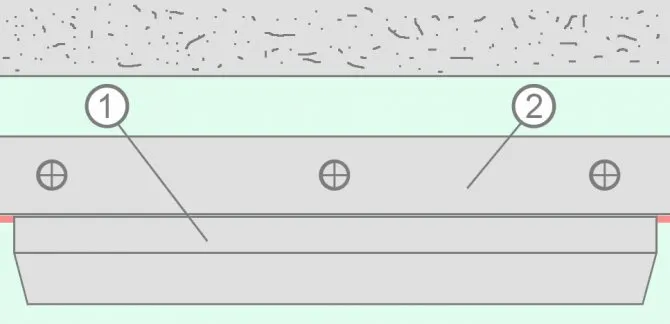

На рисунке изображён вид сверху в горизонтальном разрезе. На нём хорошо видно, как должен располагаться профиль относительно стены и линии разметки.
Если ваша разметка на полу не укрыта плёнкой, то начинать установку следует строго с пола. Если начать монтаж с потолка, то линию на полу можно затоптать или засыпать пылью при сверлении перфоратором. Если линия укрыта, можете начать и с потолка, в этом случае очерёдность не важна.
Размеры. Поскольку мы собираем каркас из потолочного профиля, то направляющий профиль потолочной системы имеет следующие размеры:
Размеры профиля — 27х28мм. Шаг дюбелей — 40-50см, но не менее 3-х штук на деталь.
Размер направляющего профиля 27х28мм. Отмеряете длину от стены до стены, режете ножницами по металлу и прикручиваете. В зависимости от покрытия, либо саморезами, либо дюбель-гвоздями. Передний край профиля совмещается с линией разметки и прикручивается. Если в профиле не предусмотрено отверстий, то шаг между саморезами или дюбелями 40-50см, но не менее трёх штук на деталь. Точно так же прикручиваем профиль на потолок.

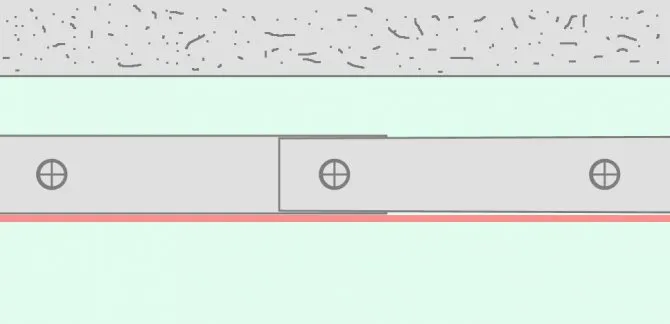

Стыковка. Если ваша стена длиннее профиля, не обойтись без стыковки. Соединять профили нужно с небольшим нахлёстом, заправив один в другой, и зафиксировать дюбель-гвоздём.
Проверка плоскости. После монтажа проверяем плоскость правилом 2-2,5м по всей длине стены. Прикладываем правило с лицевой стороны к направляющему профилю и перемещаем вдоль стены. Вид сверху:
- Правило длиной 2-2,5м
- Направляющий профиль
Профиль по всей длине должен плотно прилегать к правилу, без впадин и бугров. Если обнаружится вогнутость или выпуклость профиля, на этом участке нужно извлечь дюбель-гвоздь, скорректировать положение профиля и снова закрепить дюбель-гвоздём, просверлив новое отверстие.

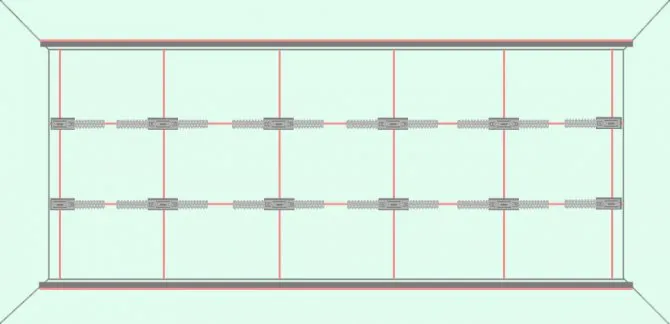

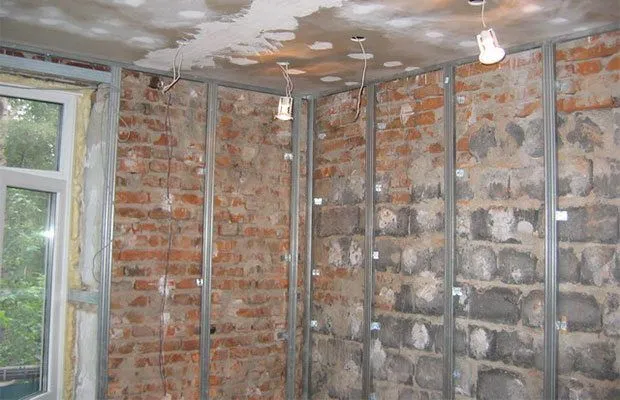

По окончании крепежа направляющих профилей наша стена выглядит так:
Подвесы и направляющие профили закреплены, теперь у нас всё готово для монтажа стоек из потолочного профиля.
Параметры крепления гипсокартона
Расскажем про главное правильно резки профиля, этот процесс лучше не выполнять с помощью болгарки, так как она оставляет неровности по краям профиля, после чего с него начинает облазить оцинковка — он становится подверженным коррозии. Лучше используйте ножницы, которыми можно сделать аккуратные, ровные надрезы. Если вам придется резать много профиля, то есть руки будут уставать, то воспользуйтесь электрическими ножницами, которые гораздо легче в обращении.
Саморезы необходимо вонзать через каждые 10–15 сантиметров. Шляпка их не должна выглядывать из листов гипсокартона. Она должна быть на том же уровне высоты, что и поверхность листа гипсокартона. Но, тут нужно следить, что глубоко шляпку вгонять тоже не следует.
Шляпка самореза должна заходить максимум на 2 мм вглубь листа.Ни в коем случае не устанавливайте листы гипсокартона вплотную к полу или потолку, так как там скапливается влага, то требуется делать расстояние между потолком или полом и гипсокартоном в 1 сантиметр, позже эти отверстия можно зашпаклевать или заделать декоративными элементами. Если вы решили основательно подходить к изучению тематики гипсокартона, перед тем, как начать с ним работать, то советуем прочитать про инструменты для гипсокартона. Также, в зависимости от формы, назначения и особенностей конструкции из гипсокартона, которые вы будет возводить, необходимо варьировать и параметры крепления, расстояния установки, максимального веса профилей, саморезов, листов гипсокартона и всех остальных материалов. По материалам профиль различается только на два вида.
Профиль может изготавливаться из дерева и металла. Деревянный профиль сильно подвержен температуре и климату в помещении, то есть он будет изменять свой размер и свойства, но только по мере того, какая будет температура и влажность к комнате, где установлен деревянный каркас. По этим причинам мы рекомендуем использовать именно металлический каркас, который не будет подвержен изменениям от температуры и других факторов.
Необходимое расстояние между профилями под гипсокартоном
Профили для подвесного потолка перегородочные. Выступают жесткой конструкцией либо декоративным элементом. Жестко фиксируются с поверхностью пола и потолка; Прочность каркаса на стены под гипсокартон определяется многими факторами: качеством стоек, крепежного материала, а также количеством точек крепления и расстоянием между профилями. Количество стоек в каркасе будет обеспечивать надежность прилегания листов обшивки, а также количество саморезов по гипсокартону, которыми они будут крепиться. Отдельно стойки фиксируются подвесами к несущим поверхностям, что упрочняет жесткость всей конструкции. Однако типы каркасов для потолка, стен бывают различными.Однако не стоит и экономить на материале, если требуется установить положенное количество стоек, значит, они должны присутствовать.
Такая экономия попросту будет опасной в дальнейшей эксплуатации конструкций. На один лист гипсокартона нужно 3 стоечных профиля: 2 по краям и один посередине листа.Растягивание расстояний между стоечными профилями приводит к значительному послаблению всей конструкции, что может привести к ее разрушению.
Металлический каркас для гипсокартона на стене потолочные. Собираются для создания подвесных потолков, соединяются путем подвесов с несущими перекрытиями;
Разметка под каркас
Разметка – важнейший этап работ по обшивке интерьера ГКП, так как от него зависят и эксплуатационные, и эстетические характеристики конструкции.
Алгоритм выполнения разметки выглядит следующим образом:
- Определите периметр сооружения и выявите выпирающую точку. От этой точки отложите расстояние равное ширине профиля плюс несколько миллиметров в качестве припуска;
- Посредством шнура и рулетки перенесите линию, отмеченную внизу, на потолок;
- Отметьте точки фиксации стоечного проёма, отступив на 50 см дверного проёма, и нанесите вертикальные линии с шагом 50 см;
- Возле проёмов выполните отдельный каркас, нарисовав разметку.
Как правильно расчитать профиль для гипсокартона
- направляющие “UD”. Они обычно монтируются по всему периметру. Такие профиля отвечают за прочность собранного каркаса. К ним крепят стоечные профиля;

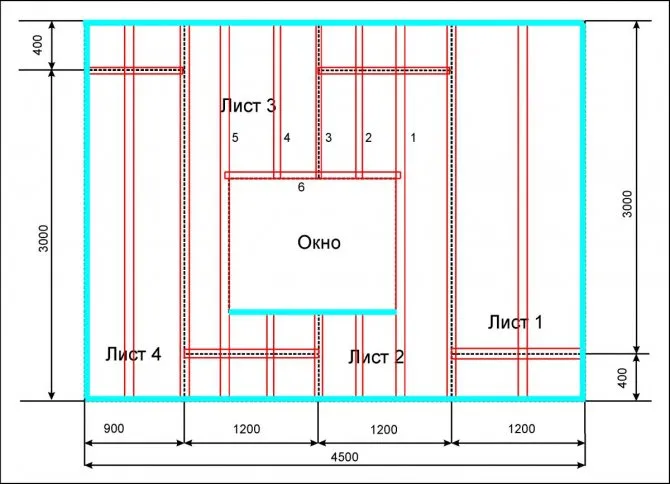

При любой работе с гипсокартоном вам все равно придется создать схему предстоящей конструкции, а также рассчитать требуемое количество материалов, в том числе и профилей.
- полученное число (75) умножаем на количество перемычек для всего каркаса;
- результат от умножения делим на 300 см (длина одной наставляющей рейки);
- в результате у нас выходит цифра, которую необходимо округлить в большую сторону и мы получаем искомое число!
Обратите внимание! Все вертикальные рейки должны ориентироваться в одном направлении, т. е. все они обязаны крепиться с одной стороны (ориентироваться лучше по “пустой стороне”).
- стоечные “CD”. Их монтаж проводят между наводящими профилями. Обычно их крепят каждые 60 см. Они используются для прикручивания листов гипсокартона к созданному каркасу.
Специфика крепления
Крепление профиля к стене под гипсокартон – это особая технология, требующая соблюдения некоторых стандартов и алгоритмов. Для начала следует выполнить разметку всей поверхности и очертить периметр линией, которая выступить ориентиром для будущей конструкции. При работе с потолком рекомендуется применять лазерный уровень – его достаточно выставить в нужном положении, а после остаётся лишь очертить периметр помещения. При отсутствии инструмента задача выполняется с применением традиционного строительного уровня.
На следующем этапе проводятся замеры. Если есть соответствующая задача, профиль нарезается на сегменты с необходимыми геометрическими параметрами. Процесс нарезки достаточно прост – вначале нужно нанести метки, прорезать боковые стенки, перегнуть профиль и дорезать элементы до конца. Затем остается приложить профиль к поверхности и отметить точки, где будут располагаться дюбели, и просверлить отверстия. Глубина сверления должна быть на пять миллиметров больше длины дюбеля. Чтобы было легче ориентироваться, рекомендуется наклеить изоляционную ленту на бур. Если на перфораторе есть глубиномер – задача упрощается.

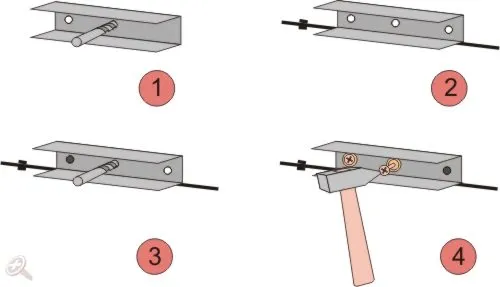

Далее нужно приставить профиль к стене и вставить дюбель, который должен располагаться таким образом, чтобы пластиковая пробка полностью погрузилась в отверстия.
Вкручивать шуруп в дюбель необязательно – достаточно вбить молотком.
У новичка может возникнуть вопрос, как выглядит крепление профиля в углу? Есть два пути решения этой инженерной задачи. Первый способ заключается в том, чтобы в нужном месте прорезать и согнуть стенки профиля, чтобы получился прямой угол. Второй способ состоит в обычном совмещении двух отдельных элементов в углу и их последующей фиксации дюбелями и стягиванием саморезами.
После закрепления всех пристенных элементов переходим к этапу соединения профилей. Ниже вы узнаете подробно, как крепить профиль для гипсокартона между собой.
На каком расстоянии нужно ставить профиль для гипсокартона?
Расстояние между профилями для гипсокартона может зависеть от нескольких факторов, таких как толщина листа гипсокартона, нагрузки на стену или потолок, а также условия эксплуатации помещения. Однако, существуют общепринятые стандарты и рекомендации, которые могут быть использованы в большинстве случаев.
Обычно, расстояние между профилями для гипсокартона на потолке составляет от 40 до 60 см, в зависимости от толщины листа гипсокартона. Если используется тонкий лист (толщиной 6-9 мм), то расстояние может быть увеличено до 60 см. Если используется толстый лист (толщиной 12,5 мм), то расстояние должно быть меньше, примерно 40-50 см.

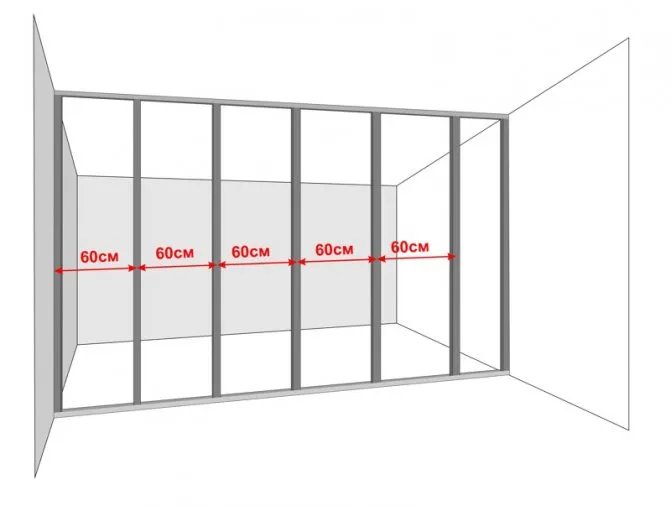

При установке профилей на стене, обычно расстояние между ними составляет 40-60 см, в зависимости от толщины листа гипсокартона и нагрузок, которые будут на него действовать. Если стена будет подвержена значительным нагрузкам, например, при установке тяжелых книжных полок или кухонных шкафов, то расстояние между профилями следует уменьшить.
В любом случае, перед установкой профилей для гипсокартона необходимо учесть все факторы и следовать инструкциям производителя. Если у вас есть сомнения или вопросы, лучше обратиться к специалистам для получения консультации.
