Хотите правильно скрутить провода, но не знаете как? Наша статья поможет разобраться в разновидностях скрутки, расскажет о необходимых инструментах и подробно расскажет о преимуществах и недостатках правильной скрутки проводов. Не упустите возможность узнать больше!
Что бы не говорили про процесс и методы скрутки проводов — данный метод остается весьма актуальным до сих пор и останется ещё на долгие времена. Почему так? Рассмотрим данную тему подробнее. При подобном способе соединений электрических проводников есть большой ряд нюансов, преимуществ и недостатков, включая запрет на выполнение таких операций по регламенту ПУЭ. Однако стоит отметить, что соединение проводов скруткой используется чаще всего. Причин много, рассмотрим наиболее распространенные.
Во-первых — скрученные соединения часто используются при выполнении «чернового» монтажа. Обусловлено это тем, что при первоначальных работах главной целью является проверка работоспособности проложенных узлов. Проверяется наличие сигнала/напряжения (в зависимости от типа проводимых манипуляций), проводятся дополнительные работы по вторичной разводке дополнительных элементов, выводятся контакты устройств, таких как:
- выключатели различных типов;
- встраиваемые стабилизаторы напряжения;
- встраиваемые преобразователи напряжения;
- встраиваемые понижающие/повышающие трансформаторы;
- обычные розетки;
- «умные» розетки;
- устройства контроля расхода электроэнергии;
- специализированные розетки с особенными выходами (RJ-45, например).
После проведения «чернового» монтажа крайне важно проверить работоспособность вышеперечисленных устройств. А в случае их некорректной работы или отсутствия электричества/сигнала приходится заново разбираться с определенным участком схемы или же вновь проводить операции по прокладке проводки и устранять неисправности.
Во-вторых — такой тип контакта проводников позволяет максимально быстро восстановить работоспособность участка и получить необходимое электричество/сигнал для тех или иных манипуляций. В дальнейшем, в зависимости от того, какие приборы будут подключены к данному участку можно будет:
- оставить выполненную скрутку;
- улучшить соединение;
- заменить данный участок на иной, с другими связующими элементами.
В-третьих — для выполнения скрутки проводов не требуются каких-либо специальных инструментов. Выполнять такие манипуляции можно даже «в поле» при условии, что к созданному участку не будут подключены «прожорливые» электроприборы.
Стоит отметить, что скрученные провода могут обеспечивать достаточно надежный контакт длительное время, при соблюдении всех необходимых инструкций и правильном выполнении работы.
Так, стоит разумно учесть ситуацию в случае, если вы решили прибегнуть к такому связующему методу как скручивание. Обязателен учет подключаемой нагрузки, подбор оптимального сечения проводов и дальнейший расчет схемы на случай изменения количества или мощности потребителей.
Где применяется электрическая скрутка
Скручивание проводов выполняется для их электрического и механического соединения. Данный способ подключения не подразумевает передачи большой мощности. Поэтому скрутки стараются применять только в слаботочных цепях и помещениях без повышенной влажности.
Надежная скрутка обладает следующими свойствами:
- Низкое переходное сопротивление. В противном случае контакт отгорит.
- Высокая механическая прочность. Особенно для подвешенных в воздухе проводов.
- Герметичность соединения. Под действием воды скрутка окисляется и горит.
- Соответствие металлов токоведущих жил. Недопустим контакт медных и алюминиевых проводов.
Важно! При монтаже электропроводки в квартире скрутки следует размещать в распаечных коробках. Такая мера защитит контакт от пыли и влаги и сделает его доступнее для обслуживания.
Сварка

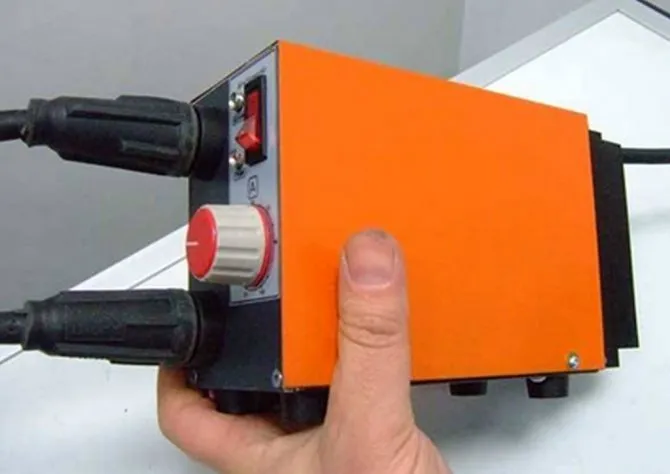

Как скрутить провода более надежно? Еще одним из способов улучшить свойства скрутки является сварка. Правда, такой вид соединения нельзя применять для алюминиевых проводов, используется сварка исключительно на толстых медных одножильных кабелях
Надежность соединения при сварке гораздо выше, чем, например, при пайке. Она является отличным способом улучшения соединения в распределительной коробке, однако применение сварки зачастую не слишком практично. Кроме того, она требует использования специального оборудования — сварочного инвертора.

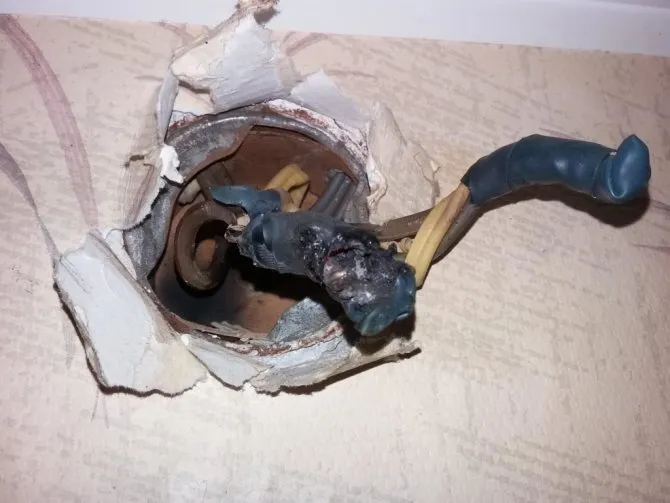

Чем опасна скрутка
Основная опасность заключается в высоком сопротивлении. Вдобавок, если соединение плохо стянуто или греется, то этот показатель становится еще хуже.
Место скрутки выступает в роли низкоомного резистора. Под действием тока на нем выделяется тепловая энергия. Она способствует окислению скрутки и дальнейшему ухудшению контакта. В итоге соединенные подобным образом жилы просто отгорают. Часто именно это становится причиной поломок устройств и коротких замыканий проводки.
Порядок работы
- Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
- Размещение термоусадки на одном из кабелей.
- Обезжиривание отрезков без изоляции специальным средством.
- Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
- Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
- Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
- Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.
Термоусадка должна плотно зафиксировать скрутку.
Плюсы и минусы применения скруток
Несмотря на риск пожара, скрутка очень часто применяется электриками. Это объясняется плюсами, которыми обладает такой вид соединения:
- это самый дешевый способ подключения проводов;
- для выполнения достаточно ножа и изоляционной ленты;
- простота изготовления;
- занимает минимум места.
- подобное соединение запрещено правилами ПУЭ;
- риск возгорания;
- скрученные жилы проблематично разъединить.
Современные материалы
Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

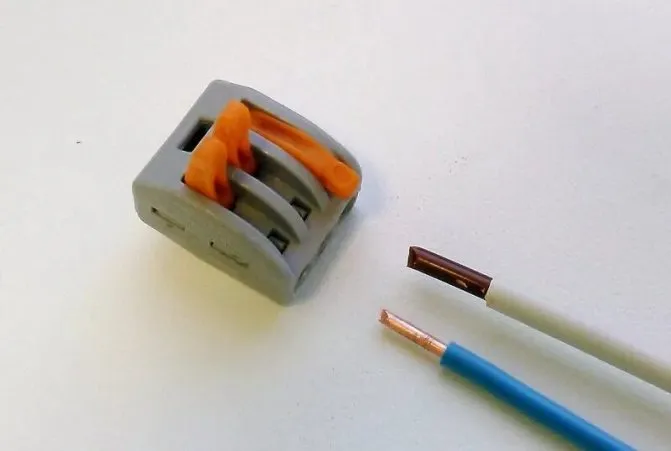

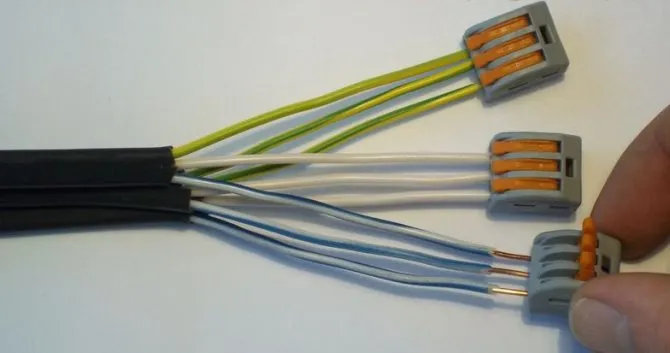

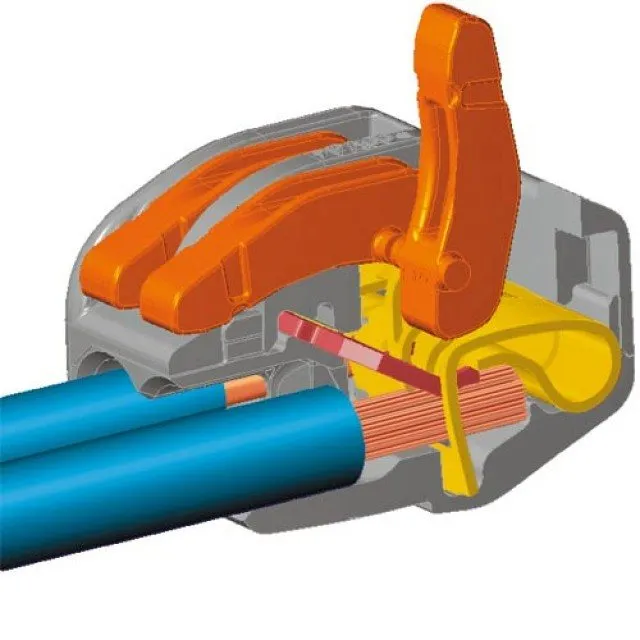

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.
Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.
Разновидности скруток
Существуют десятки вариантов скруток. Они отличаются по строению токоведущих жил, материалу и сложности изготовления. Если рассматривать с точки зрения назначения, скрутки делятся на 2 категории:
- Ответвление. 1-й провод остается целым. С него только снимается отрезок изоляции. На оголенную токоведущую жилу накручивается другой провод.
- Наращивание. Применяется для соединения свободных концов 2 проводов одинакового сечения. Таким способом удлиняют кабели.
Паяльник в помощь
Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой. При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к. есть риск повреждения изоляции.
Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

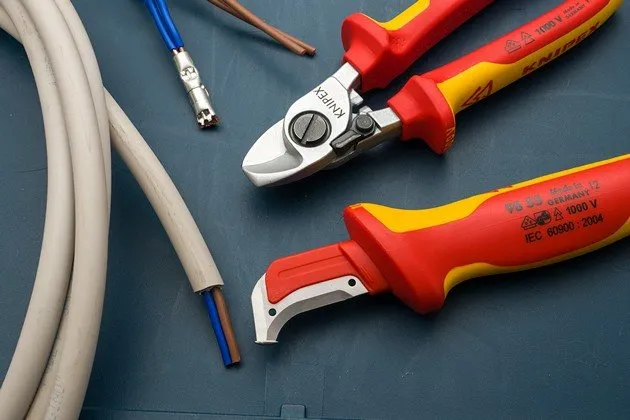

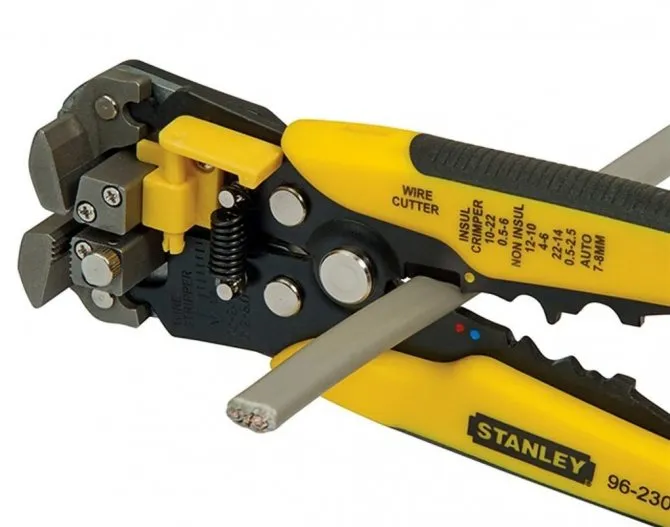

Инструмент для соединения проводки

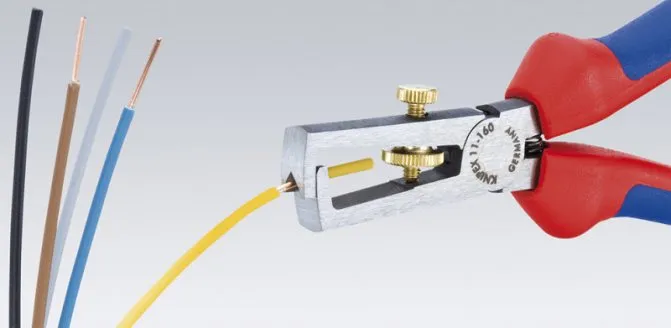

Скрутка требует минимальный набор инструментов. Вначале предстоит снять с кабеля изоляционный слой. Для этого подходит нож или кусачки. Наиболее удобно пользоваться специальным инструментом — стриппером. Далее зачищенные жилы скручиваются. Если провод однопроволочный, их желательно затянуть пассатижами. Последний этап — герметизация соединения. Для этого следует использовать изолирующие термоусаживаемые трубки или ПВХ ленту.
Подготовка к скручиванию

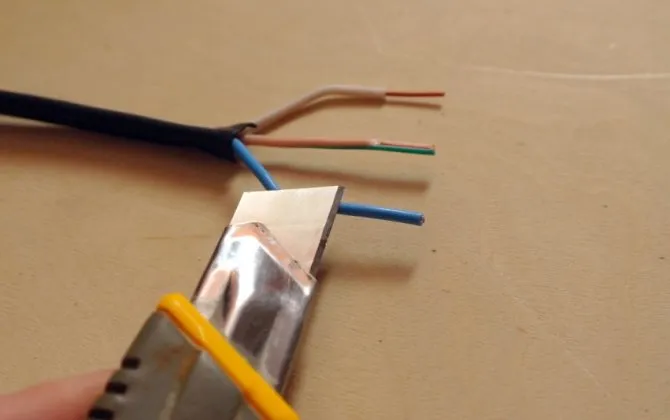

Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.
Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.
Обратите внимание! Алюминиевый провод способен сломаться и под изоляцией. Обычно это случается в пределах 20 см от соединения. Визуально такую проблему не определить. Надлом ищется на ощупь.

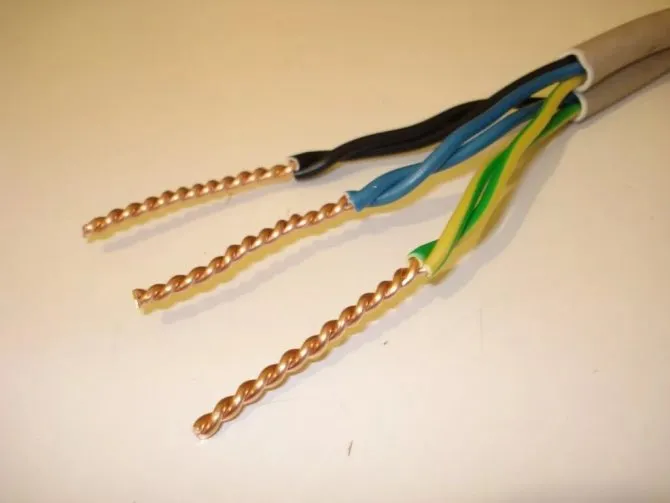

Варианты скручивания многопроволочных проводов
На практике применяют 3 способа скручивания гибких многопроволочных жил. Выбор метода осуществляется по ситуации и исходя из предпочтений мастера. Способы таковы:
- последовательное соединение;
- параллельное соединение;
- бандаж из тонкой проволоки;
Последовательная скрутка
Зачищенные жилы прикладываются друг к другу так, чтобы они образовали перекрестие. Затем проводники скручиваются между собой. Выполняемое соединение симметрично относительно перекрестья жил. Концы проводов торчат в противоположные стороны. После выполнения скрутки ее желательно слегка подтянуть, чтобы она затянулась.
Способ хорош компактностью полученного соединения. Его толщина не превышает 3 диаметра провода с изоляцией. Следует соблюдать внимательность. Если скрутка защищается от влаги термоусаживаемой трубкой, то изоляция надевается на жилу до выполнения соединения.

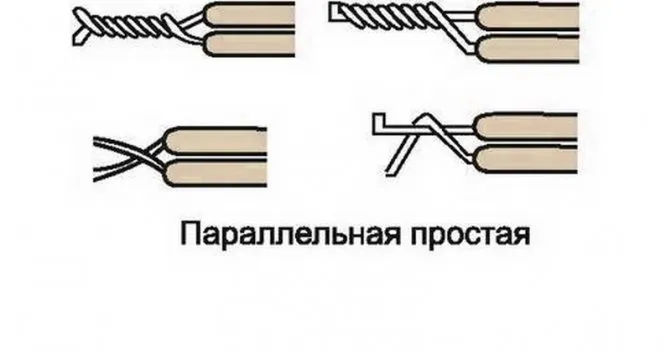

Параллельная
С концов проводов снимается изоляция. Жилы следует соединять так, чтобы зачищенные участки находились параллельно. Концы проводов смотрят в одну и ту же сторону. Затем тоководы навиваются друг на друга в форме спирали. Важно выполнять соединение максимально тугим, но не сломать проводники чрезмерным усилием.

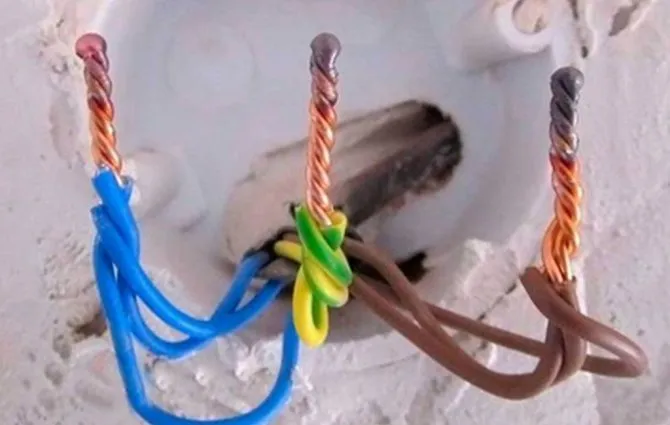

Такую скрутку можно найти в распределительной коробке. Для защиты контакта применяется изолента или термоусадка. На временных и неответственных соединениях допускается для изоляции использовать ПВХ трубку (кембрик).

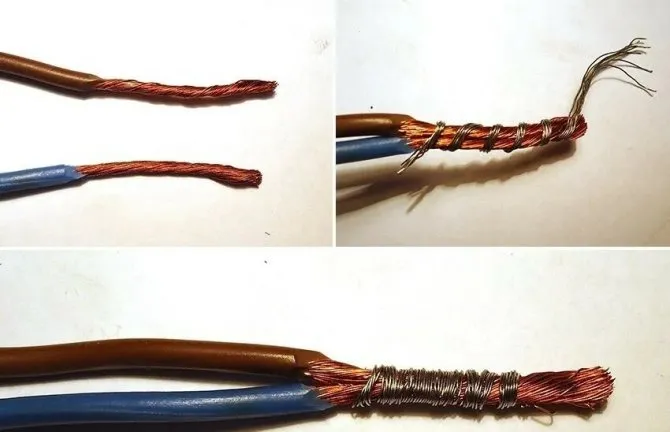

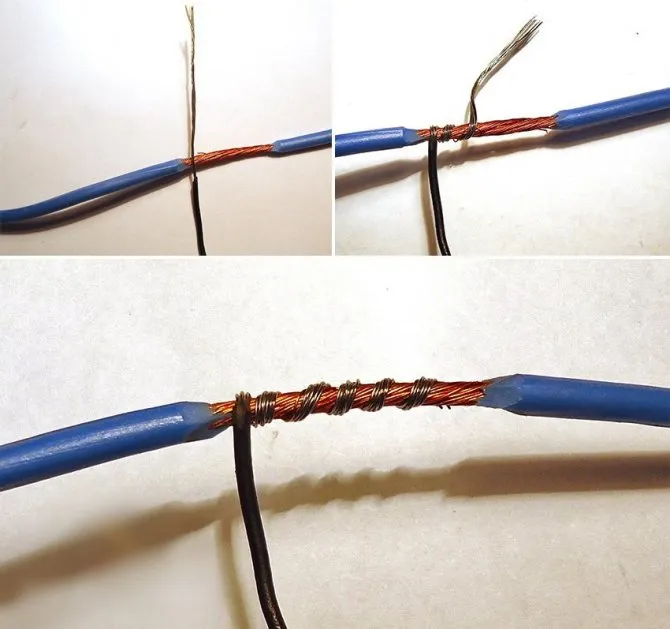

Бандажная скрутка
Бандажное соединение жил пригодно для подключения толстых проводов, которые проблематично согнуть руками или пассатижами. Токоведущие жилы укладываются друг к другу. Предварительно их необходимо как следует зачистить со всех сторон с помощью надфиля или напильника. Затем оголенные жилы плотно обматываются по кругу максимальным количеством более тонких проводов. Похожее соединение используют на опорах ЛЭП.
Важно! Не следует соединять жилы кабелей узлом. Контакт получится максимально прочным на разрыв, но крайне ненадежным с точки зрения электропроводности.
Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции
Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

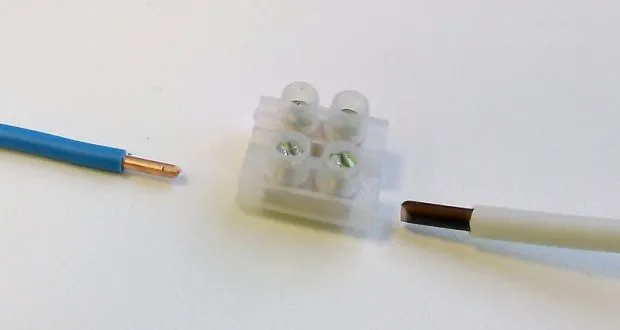

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.
Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.
Их недостатки:
- тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
- слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
- нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.
Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.
После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

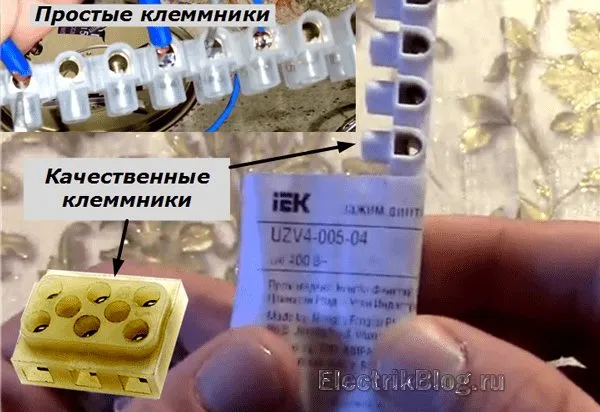

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.
С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

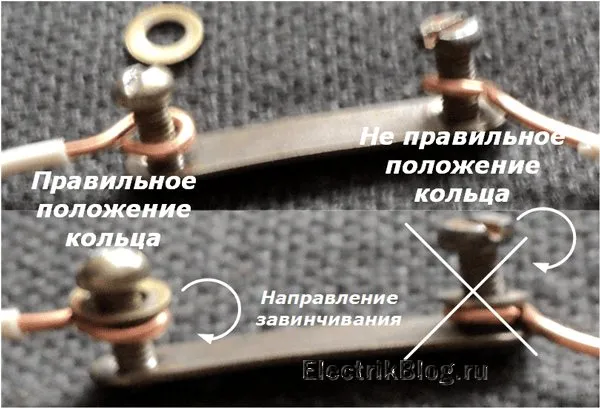

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой. При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта.
Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

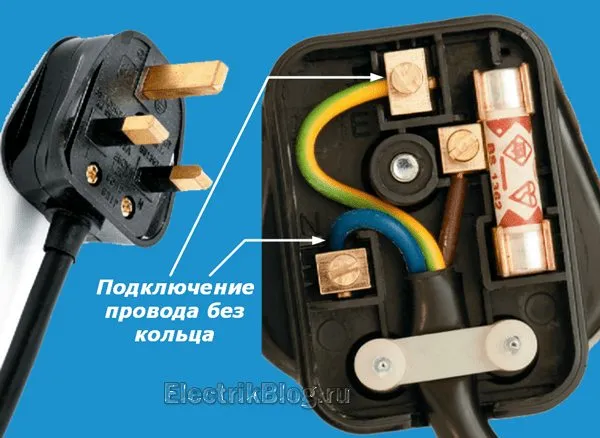

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.
Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.
Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.
Особенности скручивания однопроволочных проводов
Одножильную проводку сложнее скручивать, чем многожильную. На это есть ряд причин:
- Токоведущая жила изготовлена из жесткого прутка металла. Если сечение достаточно велико, то его не получится согнуть руками.
- Провод имеет низкую пластичность. Он подвержен изломам, поэтому работать с ним необходимо с особой осторожностью.
- При зачистке изоляции лезвие ножа необходимо вести под углом менее 30° к оси провода. В противном случае острие врежется в токоведущую жилу и повредит ее.
- Зачистки выполняются не короче 50 мм. Только так возможно обеспечить хорошее соединение.
- Готовую скрутку желательно проверить под нагрузкой. В процессе работы она не должна нагреваться сильнее цельного провода без соединения.

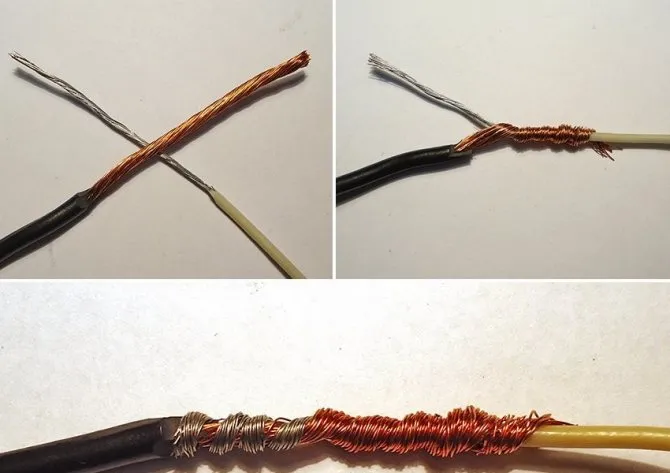

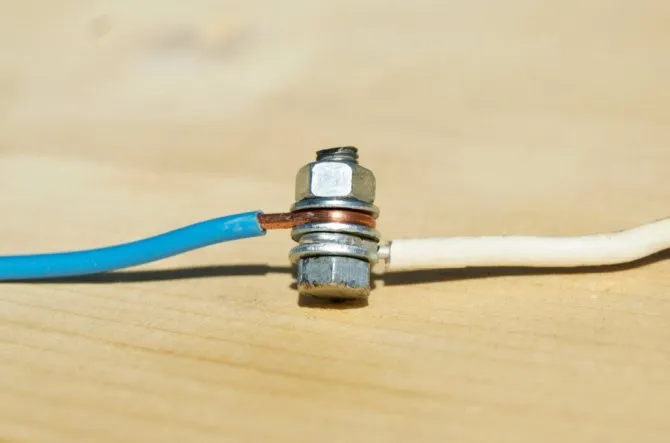

Соединение медных и алюминиевых жил
Правила запрещают скручивать провода из меди и алюминия. Однако в реальности не всегда удается следовать подобным нормам. Если принято решение скрутить медь с алюминием, то необходимо учитывать следующее:
- Соединительная скрутка должна быть легкодоступной. Следует избегать касания соединения с горючими материалами.
- Влажность увеличивает опасность скрутки. Вода ускорит окисление, перегрев и нарушение контакта.
- Соединение не пригодно для силовых цепей. Не стоит нагружать его более чем на 500 Вт.
- Полученный контакт требует герметичности. Влага воздуха повредит скрутку.
- Необходимо периодически контролировать состояние соединения. А лучше заменить алюминиевый провод на новый из меди.
Клеммники самозажимные
Самозажимные клеммники – разновидность обычных клеммников. Они обеспечивают еще более быстрое соединение, поскольку даже не понадобиться использовать отвертку.
В них контакты подпружинены, поэтому для соединения кабелей достаточно в отверстия с контактами вставить концы проводки.
При установке нужно преодолеть усилие пружины, после чего она будет поджимать контакт к проводу. Отмечается, что такой способ очень удобен для многожильных проводов.
Из недостатков такого соединения можно выделить не особо надежное соединение, проводку из клеммника выдернуть будет несложно. Особенно это касается одножильных проводов большого сечения.
Общим для клеммников недостатком является возможность попадания влаги на контакты, что может привести к их окислению и нарушению
Подключение разных по сечению проводов
Правильная скрутка выполняется одинаковыми по толщине проводами. В реальности такое возможно не всегда. Периодически приходится соединять провода разного сечения. Из-за отличающихся размеров жил, они не смогут должным образом прижаться. Поэтому соединение желательно пропаять или использовать какой-либо вид клеммника или обжимных гильз.
Распространенный случай подобной скрутки — это ответвление в электрощите фазного провода на квартиру. Для повышения надежности контакт улучшают соединителем типа «орех». Его более профессиональное, но менее распространенное название — сжим ответвительный.
Ошибки при изготовлении скрутки
Большинство ошибок связаны с формой, размером и натяжением скрутки. Чтобы качественно соединить два провода, их следует равномерно намотать друг на друга. Между тоководами должно получиться максимальное по площади пятно контакта. Считается неправильным накручивание одной жилы на другую, если они обладают отличным сечением.
Другая ошибка — слишком короткая скрутка. Чем она длиннее, тем больше площадь соприкосновения. А значит ниже сопротивления и возможный нагрев. Длина хорошей скрутки составляет не менее 5 см.
При выполнении соединения необходимо правильно выбрать натяжение. Слишком большое усилие способно сломать скрутку, а малое приведет к ухудшению электрического контакта.
Электрики, монтируя проводку, нередко используют различные приспособления для затягивания. Они представляют собой биту со специальной насадкой под провода, которая вставляется в любую дрель. Подобное приспособление превращает электроинструмент в полуавтоматический станок для монтажа проводки. Его возможно сделать самостоятельно. Но намного проще приобрести готовый. Например, насадка на шуруповерт от фирмы Tundra, помимо соединения жил, способна снимать изоляцию.
Характеристики
Технические характеристики провода позволяют с успехом применять ВВГ и его разновидности (АВВГ, ВВГнг, ВВГп, и т.п.) при различных условиях укладки. ГОСТ 16442 устанавливает следующие характеристики:
- Номинальное напряжение 0,66-1 кВ в соответствии с классом изоляции.
- Температура эксплуатации от -50/+50 град. При укладке на улицу следует обеспечить защиту от УФ-излучения. При -15 град. монтаж требует подогрева.
- Предельная температура, которую выдерживает проводка без потери функционала — 70 град. В режиме короткого замыкания (не более 4 сек) — 160 град.
- Максимальный изгиб определяется типом жилы. Для сплошных он равен десятикратному диаметру, для многопроволочных используют коэффициент 7,5.
- ВВГ поставляется в бухтах. Метраж зависит от сечения жил и может быть 450 м, 300 м и 200 м.
- Средний ресурс изделия составляет 30 лет, а период гарантийного обслуживания 5 лет.

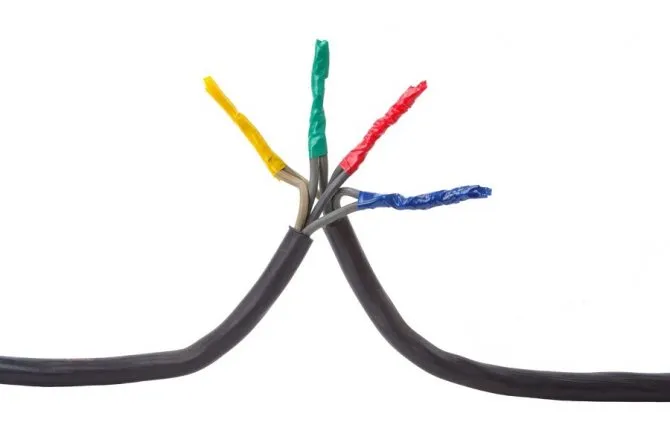

Способы изоляции

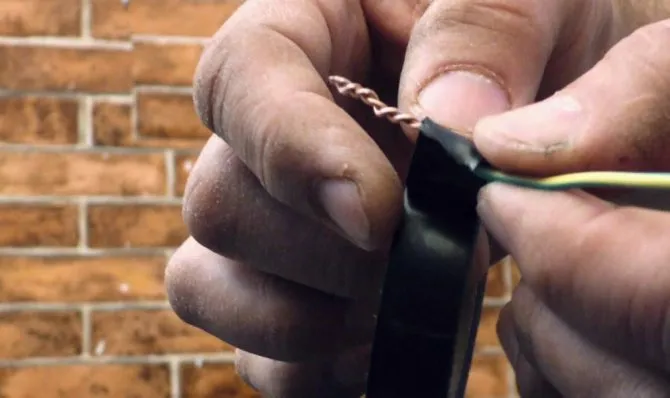

Соединение кабелей без изоляции непригодно для работы. Чтобы доделать скрутку до конца, ее обязательно нужно защитить от внешней среды. Для этого необходимо подобрать одни из изоляционных материалов:
- тряпичная или ПВХ изолента;
- термоусаживаемые трубки;

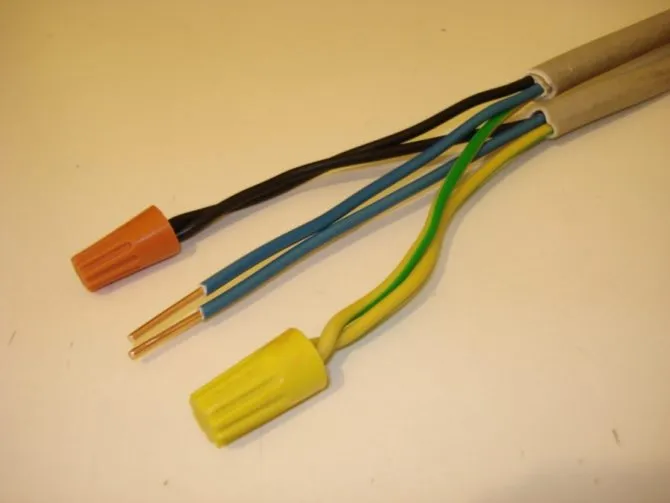

- соединительный изолирующий зажим (СИЗ).
Обратите внимание! Изолента бывает 2 видов: на основе ПВХ и тряпичная. Что выбрать, следует определять исходя из ситуации. ПВХ лента более герметична, с ней проще работать. Но она плохо клеится на холоде и способна сама разматываться со скрутки. Тряпичная изолента лучше ведет себя на холоде. Но она маркая и способна пропитываться водой.
ПУЭ не рассматривает скрутку как разрешенный способ подключения проводов. Однако такое соединение крайне распространено в слаботочных цепях. Не зная, как правильно выполнить скрутку, не получится надежно соединить кабель.
Хорошая скрутка имеет минимальное переходное сопротивление. Контакт должен быть максимально прочным и герметичным. Если скрутить провода с соблюдением этих правил и по контакту не будет протекать большой ток, то он прослужит десятки лет.
Блог
Скрутка проводов, под запретом у профи!
Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!
Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:
Действительно ПУЭ, не разрешает использовать скрутку для соединения проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.
Важно
Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.
Однако, не смотря на это, скрутки это зло. Почему?
Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

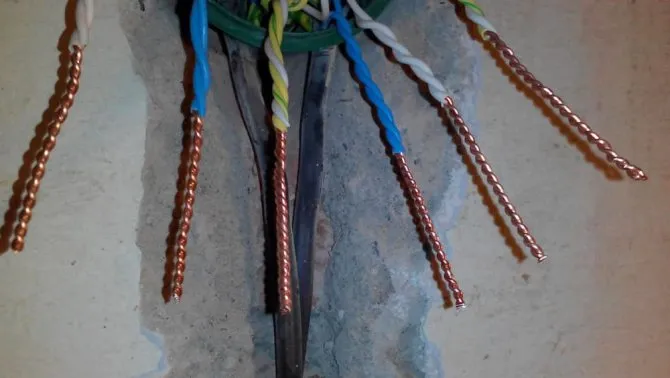

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.
Типичные ошибки при скрутках:
На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:
- Вариант а) – недостаточная длина скрутки.
- Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
- Варианты в) и г) – не докрученная и плохо скрученная скрутки.
Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:
и соединение моно жилы и многожильного провода:
Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!
Где можно использовать СКРУТКУ ПРОВОДОВ?
Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).
Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.
