Как провести проверку магнетрона СВЧ-печки на исправность: пошаговая инструкция, видеоуроки

Инструкция по проверке магнетрона СВЧ-печки на исправность: все способы и видео. Узнайте, как прозвонить магнетрон своими руками и быстро выявить неисправности. Проверка магнетрона в домашних условиях — легко и быстро.

Микроволновые печи активно используются в каждом доме для приготовления и разогрева пищи. Однако владельцы совершенно не понимают, как именно устроена данная техника. Поэтому при выходе из строя устройства возникают сложности с ремонтом. Магнетрон для микроволновки – источник СВЧ-волн, который, собственно, и обеспечивают нагрев продуктов питания. Поломка этой комплектующей – один из самых распространённых типов неисправностей СВЧ-печей. Сейчас подробно рассмотрим, из чего состоит магнетрон микроволновки, как он работает и способы восстановления этой детали.

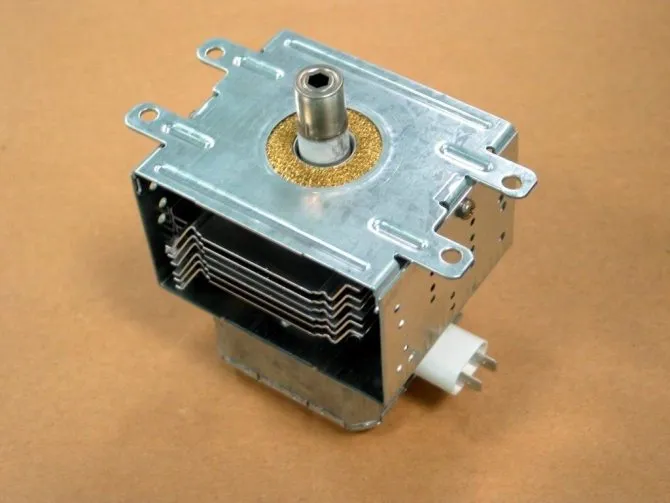

Что такое магнетрон?

Приборы для разогрева пищи включают в себя один обязательный элемент. Это мощная электронная лампа, которая называется магнетроном. С ее помощью происходит выработка микроволн для воздействия на молекулы воды в пище. Данный процесс можно объяснить взаимодействием магнитного поля с потоком электронов.

Не углубляясь в подробности мощностей СВЧ-печей, следует отметить, что в большинстве подобных приборов присутствует мощность в 700-850 Вт, что дает возможность закипятить стакан воды всего за 2-3 минуты. Также следует учитывать при диагностике, что существуют перестраиваемые и неперестраиваемые устройства, при этом у первых изменение частотных характеристик может наблюдаться до 10%.

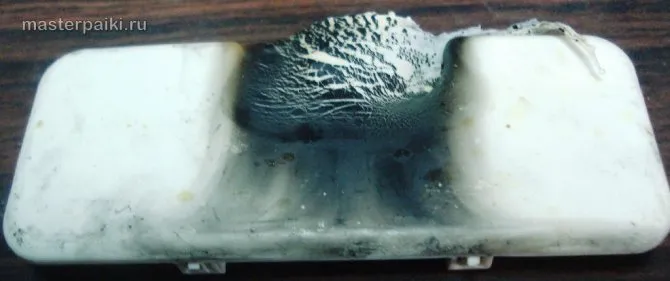

Поплавилась заглушка

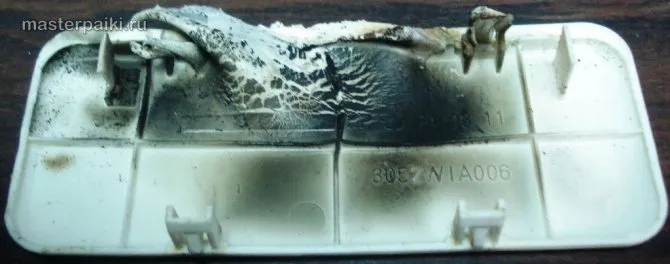

Вот, что осталось от , предохраняющей волновод магнетрона от попадания капель жира и воды.

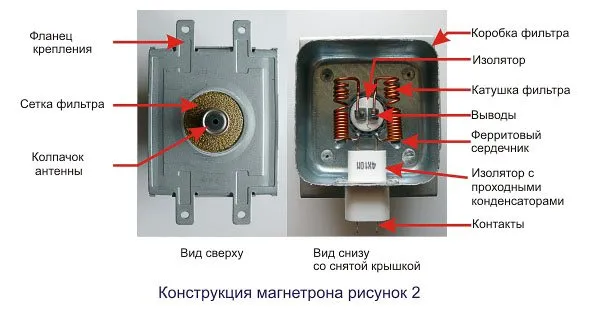

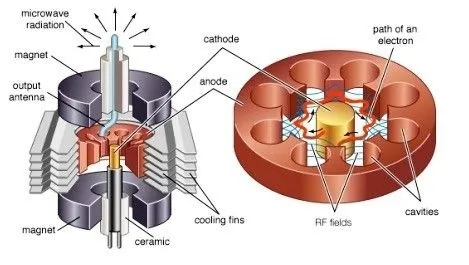

Как устроен магнетрон?

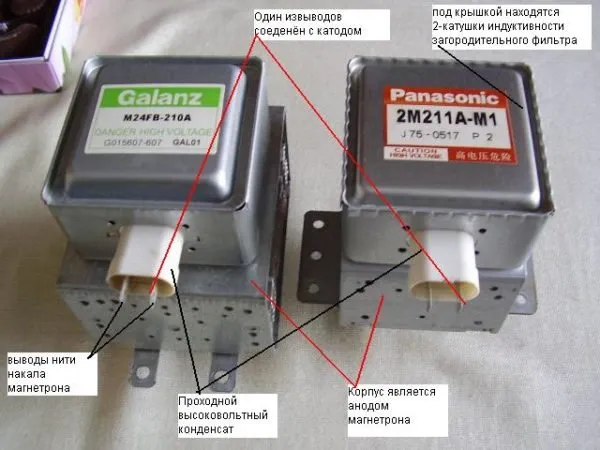

Магнетроном называется цэлектровакуумная лампа, которая выполняет функции диода, и состоит из нескольких основных частей:

цилиндрический медный анод, который делится на десять частей;
в центре находится катод, в который встроена нить накала, и его основная функция заключается в создании потока электронов;
на торцах размещены кольцевые магниты, необходимые для создания магнитного поля, которое и обеспечивает СВЧ-излучение;
проволочная петля, соединенная с катодом, которая выводится из магнетрона при помощи специальной излучающей антенны и направляется по волноводу в камеру, ее основная функция –улавливание излучения.

В процессе работы происходит сильное нагревание магнетрона, в связи с чем корпус данного устройства изначально оснащен специальным пластинчатым радиатором и обдуваемым вентилятором. Чтобы защитить этот элемент от перегрева, в схеме питания имеется термопредохранитель.

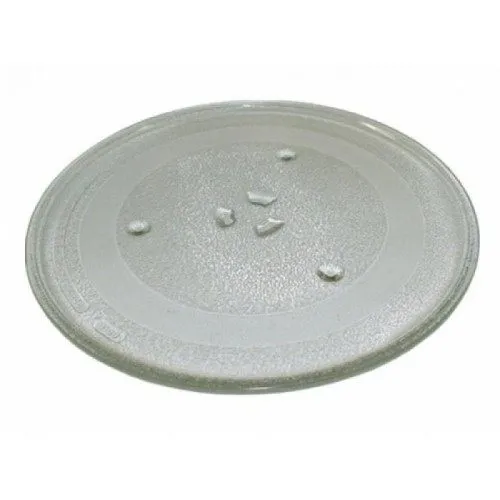

Зачем тарелка вертится

Первые микроволновки не были оснащены вращающимся поддоном, до него додумались позднее. Обладателям первых дорогостоящих печек не позавидуешь — они вручную переворачивали еду, аппарат приходилось включать минимум дважды. Позднее разработчики усовершенствовали конструкцию микроволновки и автоматизировали процесс — техника стала работать без участия человека.

Чтобы пища равномерно прогревалась, в конструкцию была введена тарелка с колесиками. Равномерное вращение позволяет продукту полностью прогреться за один цикл.

Если тарелка перестала крутиться, можно:

Ничего не предпринимать и поворачивать вручную. Это несерьезный подход, современная техника должна работать согласно заявленным функциям, не отнимая время своего владельца и не усложняя процесс готовки.
Выяснить, почему механизм не крутит поддон. Когда будет обнаружена причина неисправности, принять меры для ее устранения.

Возможные неисправности

Как и любой другой прибор или же элемент в бытовой технике, магнетрон имеет свойство выходить из строя. И нарушение функциональности этой детали может наблюдаться по таким причинам:

сгорание защитного колпачка, что может вызвать искру при работе, в случае чего необходимо провести замену на любой целый (обычно они все одинаковы, поэтому подходят под любой магнетрон);
перегорание нити накала;
процесс разгерметизации магнетрона, который может наблюдаться в результате перегрева;
возникновение ситуации с пробоем на высоковольтном диоде;
сгорание высоковольтного предохранителя;
отсутствие контакта в термопредохранителе;
пробой в высоковольтном конденсаторе.

В случае любой неисправности, кроме разгерметизации, возможно исправить ситуацию в домашних условиях без помощи специалистов. При отсутствии какого-либо опыта в работе с электроприборами, лучше обратиться в сервисный центр.

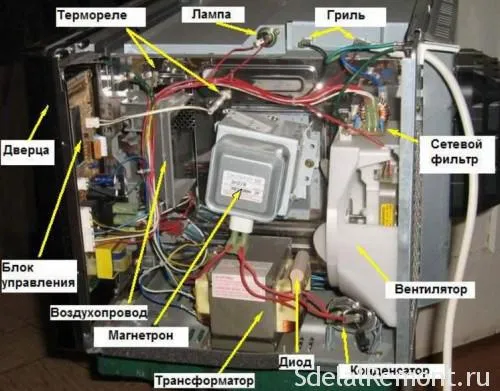

Конструкция микроволновки

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

Магнетрон.
Трансформатор.
Высоковольтный предохранитель.
Выпрямительный диод.
Конденсатор.
Блок управления.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

Главные признаки поломки магнетрона – появление дыма, искр и звуков из микроволновки.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

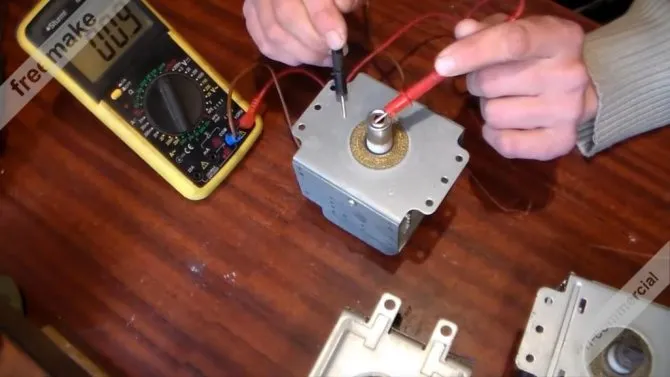

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

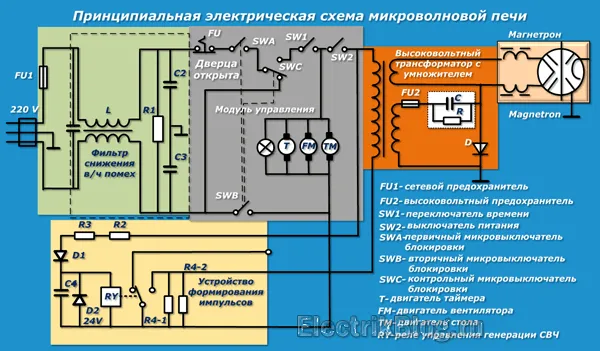

Электрическая схема микроволновой печи

Несколько наиболее типичных электрических схем:

Направленная излучающая СВЧ головка разогревающее содержимое микроволновой печи, работает от источника постоянного тока. Магнетрон это электровакуумный диод с цилиндрическим анодом вокруг стержневого катода. Кроме микроволновки, используется в радарных установках. Мощность магнетрона может быть от 10 Вт до 5 МВт (в импульсном режиме при длительностях импульсов главным образом от долей до десятков микросекунд).

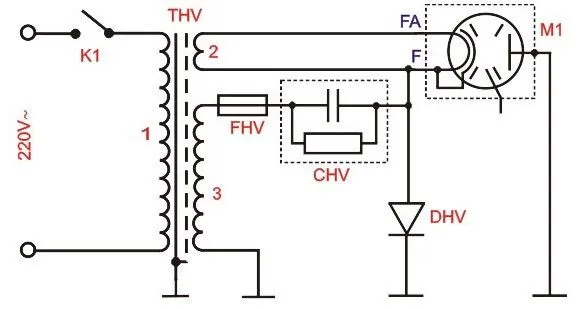

принципиальная схема включения магнетрона

Как видно из упрощенной схемы включения магнетрона, он питается от мощного трансформатора. Повышающий трансформатор (THV) подает переменное напряжение (около 2000 вольт) на умножитель напряжения встроенный в корпус магнетрона. Умножитель выпрямляет и повышает напряжение до 4000 вольт. Предохранитель (FHV) и диод (DHV) защищают вторичную от пробоя и короткого замыкания магнетрона. Конденсатор и резистор (CHV) нужны для снятия высокого напряжения в цепи питания, после отключения микроволновки.

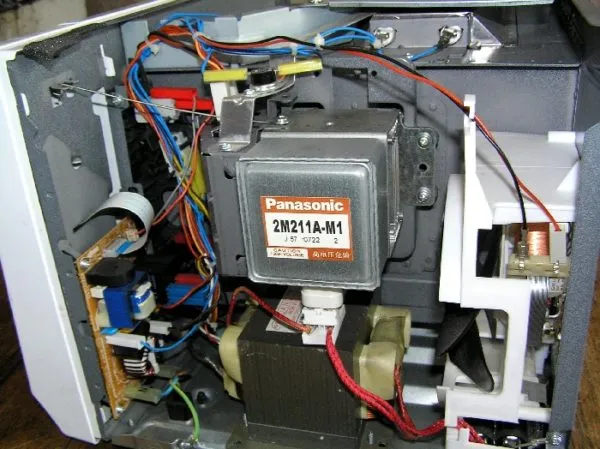

Замена магнетрона

Ремонт сломанного магнетрона не производится даже в специально оборудованных мастерских, поэтому придется приобретать новую деталь. Перед тем, как произвести извлечение магнетрона из СВЧ-печи, следует пометить контакты разъема, чтобы исключить путаницы в их подключении при установке новой детали. В случае неправильного подключения выводов, магнетрон просто не будет функционировать.

По-сути, произвести замену магнетрона на новый можно самостоятельно. Для этого достаточно уметь владеть отверткой, и уметь прозванивать диоды. Поэтому узконаправленные знания и навыки не требуются. Если же не удается найти определенную модель магнетрона для конкретной микроволновки, следует использовать наиболее подходящий аналог.

Для этого важно подобрать подходящую мощность магнетрона, которая должна быть или равной или же большей, нежели у сломанного оригинала. Должны совпадать и крепления, расположения разъемов.

Само устройство магнетрона у всех производителей одинаковое, а вот их конструкция может различаться, поэтому важно обратить внимание на прилегание аналога к волноводу, которое должно быть плотным. В случае засохшей термопасты на термопредохранителе, следует заменить ее на свежую во время замены магнетрона.

Ищем техническую причину

Если микроволновая печь осмотрена, и вы не нашли ничего, препятствующего вращению, придется искать технические неполадки. Скорее всего, СВЧ-печке понадобится ремонт, степень сложности которого опять-таки определяется источником поломки.

Логично предположить, что остановка движения связана с неисправностью крутящего механизма. Но проблема может быть вызвана даже такой мелочью, как перегоревшая лампочка внутренней подсветки — с этим сталкиваются обладатели микроволновок старого поколения. Неполадки, приведшие к остановке, ищите в следующих узлах и деталях:

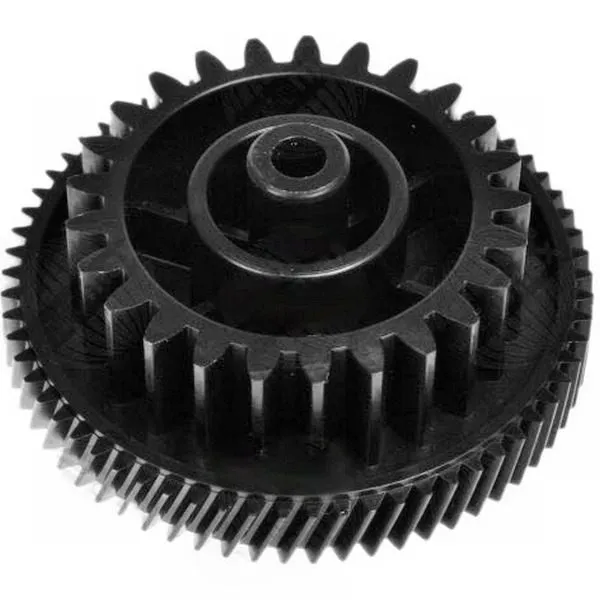

Шестерня. Поломанная шестерня редуктора — одна из наиболее частых причин остановки поддона. Замените ее. Если не поможет, понадобится серьезный и дорогостоящий ремонт — замена двигателя. Учитывая стоимость подобного ремонта, дешевле утилизировать старый аппарат и купить новый. Так не придется тратиться на ремонт, вы приобретете новую, более надежную и функциональную модель от надежного производителя.

Муфта. Этот соединительный механизм, проскальзывая на валу, может препятствовать вращению. Попробуйте укрепить ее, устранив проскальзывание. Не помогло? Тогда нужно менять муфту.
Обмотка мотора. Если она порвана, понадобится вмешательство мастера. Восстановлению обмотка не подлежит, нужно менять. Можно и кардинально решить проблему — поменять мотор. О порче обмотки можно узнать, не разбирая оборудование — появляется запах сгоревшего лака.
Цепь питания. Для проверки целостности цепи питания прозвоните проводку тестером. Нашли обрыв цепи? Нужно всего лишь устранить его.

Полезные рекомендации

Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона. Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор. Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.

Подготовительный этап ремонта: что важно сделать до начала разборки корпуса СВЧ печи

После инструктажа по мерам безопасности занимаемся:

подготовкой рабочего места и инструмента;
изучением технической документации;
внешним осмотром ремонтируемого оборудования.

Первый вопрос не должен вызывать затруднений: его опускаю. А вот с технической документацией могут быть проблемы. Поэтому сделал пару простеньких схем, которые позволят понять принципы:

работы кинематических узлов;
построения электрических связей.

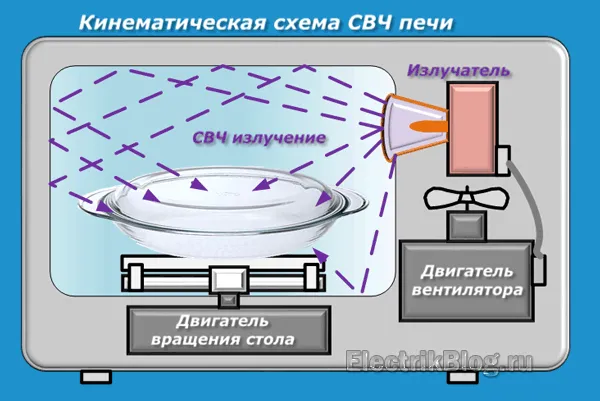

Как работает механика СВЧ печи

Высокочастотное излучение направлено в одну сторону, но отражается внутри кулинарной камеры. Оно создает местный нагрев отдельных участков пищи. Чтобы увеличить объем прогреваемой области, используется вращающийся стол, приводимый в движение своим электродвигателем с приводом.

Излучатель магнетрона охлаждается собственным вентилятором. Завесы дверцы обеспечивают ее плавный ход, а защелки четко фиксируют закрытое положение, контролируемое концевыми переключателями.

Из чего состоит электрическая схема СВЧ печи

Здесь надо четко представлять, что управление микроволновкой может выполняться:

цифровыми технологиями;
или за счет использования электромеханических устройств.

В каждом варианте существуют различные схемы с конкретными особенностями. Поэтому для ремонта желательно найти точное техническое описание от производителя, что довольно сложно.

Я же показываю простейшую электрическую схему, позволяющую понять алгоритмы работы подобных устройств.

В нее входят:

высокочастотный фильтр, который призван исключать выход СВЧ импульсов в бытовую проводку и/или сглаживать входящие помехи;
модуль управления, подключаемый микропереключателями с программатором и кнопками. Он работает от релейного или микропроцессорного устройства формирования импульсов;
высоковольтный трансформатор с подключенными обмотками к умножителю напряжения и цепи подогрева катода;
сам магнетрон, вырабатывающий электромагнитный волны СВЧ диапазона.

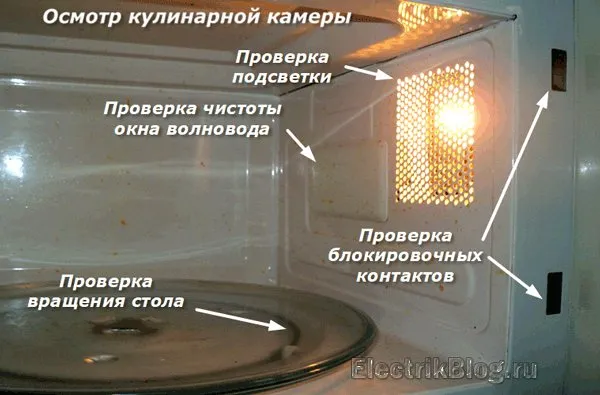

На что обращать внимание при внешнем осмотре печки

До разборки корпуса необходимо оценить:

подается ли напряжение питания на внутреннюю схему;
насколько надежно работают завесы дверцы, ее замки;
четко ли переключаются блокировочные контакты;
плавность вращения поддона стола и состояние его привода;
работу подсветки;
состояние чистоты окна волновода, как и внутренних стенок кулинарной камеры.

При разборке корпуса и снятии дверок обязательно фотографируйте все узлы и механизмы в исходном и демонтированном состоянии. Эти снимки значительно облегчат процесс последующей сборки.

Дальше, если конкретной схемы от производителя не удалось найти, будем полагаться на интуитивное мышление и здравый смысл.

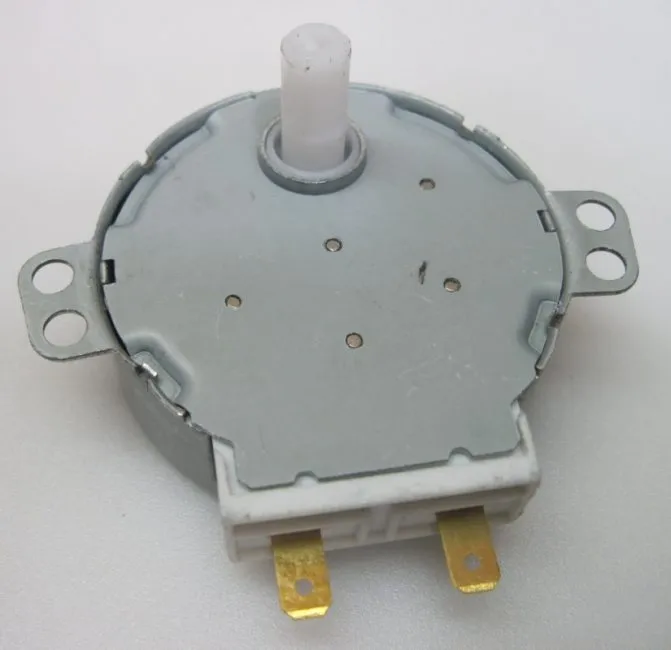

Если сломался двигатель

Самая неприятная причина, по которой не крутится тарелка, — сломанный двигатель. Как говорилось выше, замена двигателя — дорогое удовольствие, решиться на которое может не всякий владелец СВЧ-печки. Нужно прежде просчитать рациональность такого шага. Зачастую неисправность связана с поломкой редуктора или с некачественной проводкой. При любой ситуации нужна замена мотора.

Чтобы разобраться в причинах неисправности, нужно знать устройство двигателя. Рассмотрим подробнее механизмы, влияющие на работу мотора:

Двигательный вал. С его помощью производится вращательное движение. Поломка вала может быть вызвана неосторожным обращением или вмешательство в его работу, например:

торможением вручную;
касанием посудой стенок камеры;
повышенной нагрузкой на механизм.

Важно! Купив СВЧ-печь, обязательно ознакомьтесь с инструкцией, чтобы знать, как правильно ей пользоваться, какие нагрузки она способна выдержать.

Корпус двигателя и крышка редуктора. Их задача — предотвращение попадания воды, частиц пищи и инородных предметов внутрь микроволновки.

Редуктор. Отвечает за функционирование вращающегося элемента. Поломка редуктора случается редко — это довольно износоустойчивый механизм. Когда истираются шестеренки, участвующие во вращении, он ломается.

Внимание! Сегодня в СВЧ-печах вместо металлических шестеренок используют пластиковые аналоги, что не способствует стойкости редуктора.

Чтобы выяснить причины поломки, нужно разобрать устройство. Сначала снимают панель, закрывающую двигатель. Затем его снимают и раскручивают отверткой и пассатижами. Зачастую под крышкой скапливается жир — его надо аккуратно убрать, не повреждая механизм. Можно воспользоваться обычным спиртом или специальным составом. Когда жир убран, необходимо смазать важные узлы мотора и зафиксировать корпус.

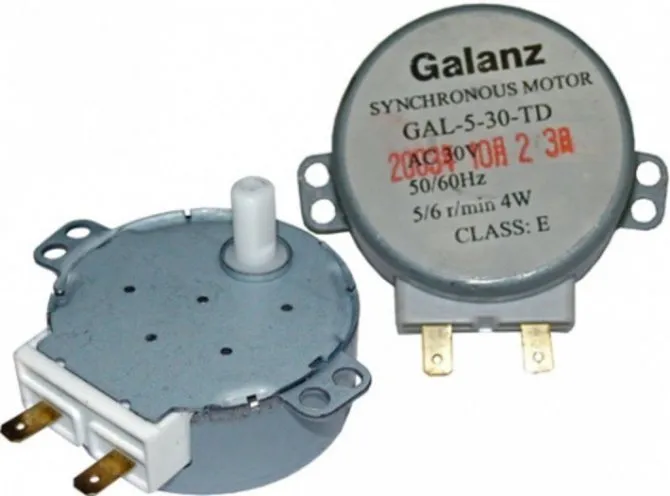

Какой нужен мотор

Чтобы мотор полноценно работал, у него должны быть небольшие обороты и большой крутящий момент. От него также требуется высокий КПД и энергоэффективность. В микроволновках используются синхронные двигатели малой мощности (4 Вт), делающие 3-7 оборотов в минуту. Они без труда поворачивают тарелку, на которую поставлено несколько килограммов.

Чтобы заменить сломанный мотор или редуктор, особых талантов не нужно — следуйте соответствующим видео-инструкциям:

При замене двигателя не следует проворачивать вал, если вы касаетесь клемм питания, — можете сломать редуктор или вас ударит током. Выбирая, чем заменить поломанную деталь, не берите дешевые аналоги — они некачественные и вряд ли прослужат долго.
