Как сделать мансарду на крыше старого дома: особенности расчёта и устройства

Хотите обустроить мансарду на крыше старого дома? Тогда вам нужно знать особенности расчёта и устройства. Наша статья расскажет, как сделать мансарду на крыше, чтобы всё было красиво и безопасно.

Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречается с энтузиазмом. Намного проще спланировать возведение мансарды на стадии строительства дома, но можно сделать дополнительную надстройку и над старым зданием.

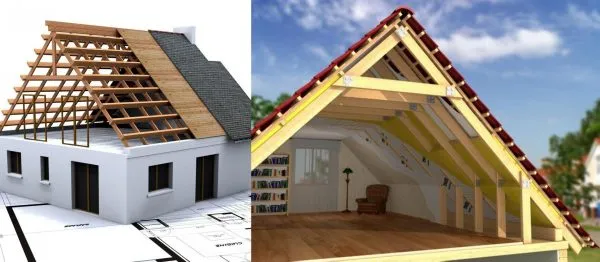

Как сделать мансарду на старом доме

Наличие мансарды не только увеличивает жилую площадь, но и придаёт зданию колоритный вид.

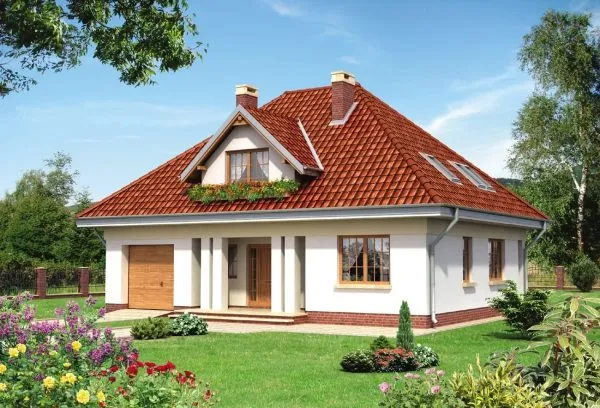

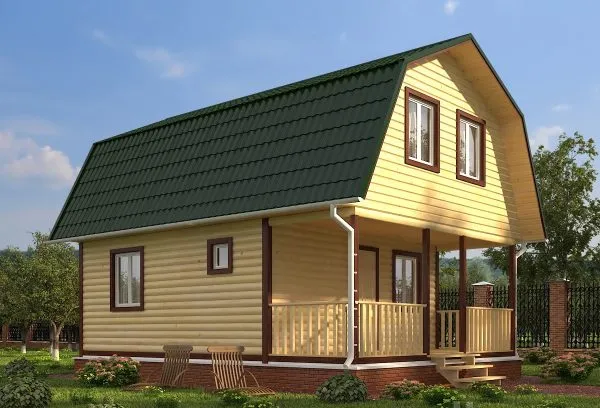

Загородный дом с мансардой

Мансарда превращает загородный дом в сказочную постройку

Старый дом можно обновить, соорудив надстройку в соответствии с существующими нормами.

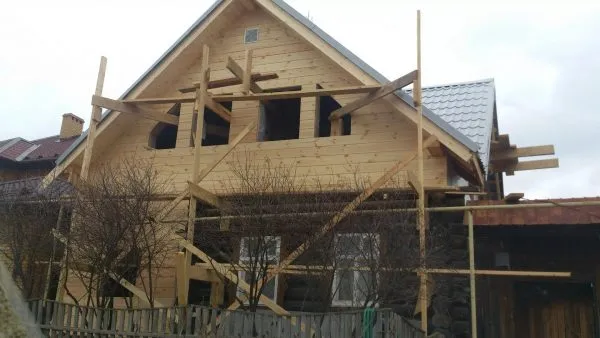

Надстройка мансарды на старом доме

Надстройка мансарды начинается с расчётов прочности старого дома

Сначала необходимо определиться: смогут ли выдержать нагрузку мансардного этажа и новой крыши существующий фундамент и стены. Если у них достаточный запас прочности, тогда можно приступить к переделке дома. В противном случае их следует укрепить.

Старые кирпичные стены порой кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины. Поэтому надо сразу рассмотреть их состояние, а при необходимости обвязать жёстким поясом. Делается это следующим образом:

  • металлические столбы сечением 10х10 см нижним краем вставляются в фундамент, а верхним связываются с армопоясом первого этажа. Устанавливаются по периметру дома через каждые 2 метра;
  • металлическая арматура сечением 12 мм укладывается в штрабы и обвязывает дом по стенам: от нижней части окна через каждые 2 метра вверх;
  • поверх арматуры стелится металлическая сетка с размером ячейки 2х2 см, которая после завершения всех работ покрывается штукатуркой.

Укрепление фундамента производится методом обвязки арматурным поясом со всех сторон.

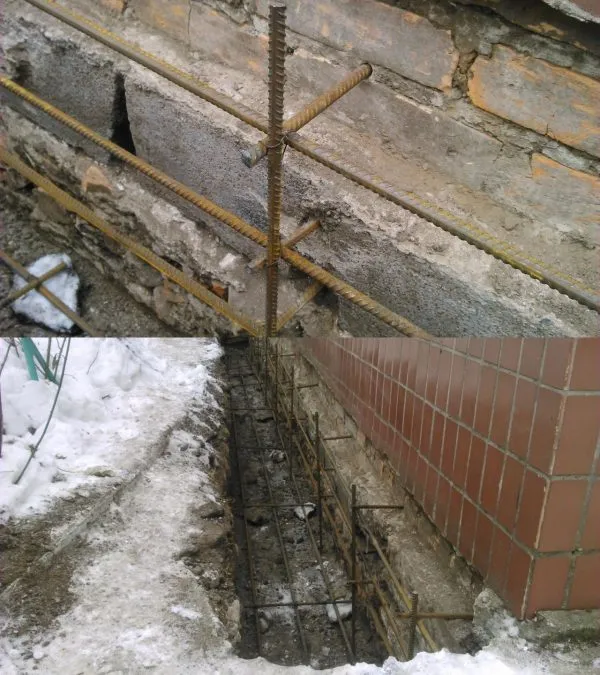

Укрепление старого фундамента арматурой

Если старый фундамент может не выдержать мансарду, то его необходимо обшить арматурой

Определившись с упрочнением здания, можно переходить к выбору проекта будущей надстройки. Она должна гармонично выглядеть на фоне других зданий и соответствовать стилю всего дома.

Типы мансард

От типа мансардной крыши будет зависеть расчёт размеров внутреннего верхнего помещения и необходимых материалов для строительства

Существует несколько видов мансард:

  • одноуровневая с двускатной крышей — низкие потолки с небольшой жилой площадью;

    Одноуровневая мансарда с двускатной крышей

    Одноуровневая мансарда с двускатной крышей — самый простой вид надстройки для маленьких зданий

  • одноуровневая с ломаной двускатной крышей — увеличенное внутреннее пространство, но серьёзные затраты средств и времени на возведение;

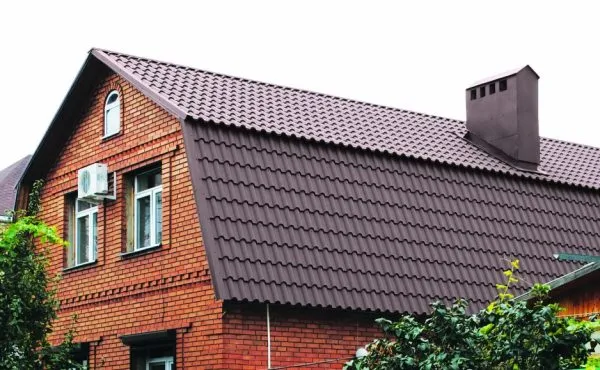

    Одноуровневая мансарда с ломаной двускатной крышей

    Одноуровневую мансарду с ломаной двускатной крышей обычно строят на кирпичном доме

  • одноуровневая с консольными выносами — сложная конструкция, позволяющая получить ещё больше площади, так как каркас мансарды выходит за пределы здания, а окна устанавливаются вертикально;

    Одноуровневая мансарда с консольнымы выносами

    Одноуровневая мансарда с консольнымы выносами позволяет получить много внутреннего пространства за счёт увеличения верхней конструкции

  • многоуровневая со смешанным опиранием крыши — используется при строительстве нового дома, возводится только специалистами.

    Многоуровневая мансарда со смешанным опиранием крыши

    Многоуровневая мансарда со смешанным опиранием крыши на старых домах обычно не устанавливается из-за сложности и больших объёмов работ

Видео: переделка половины старой крыши в мансарду — облегчённый способ

Переделка крыши под мансарду — сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

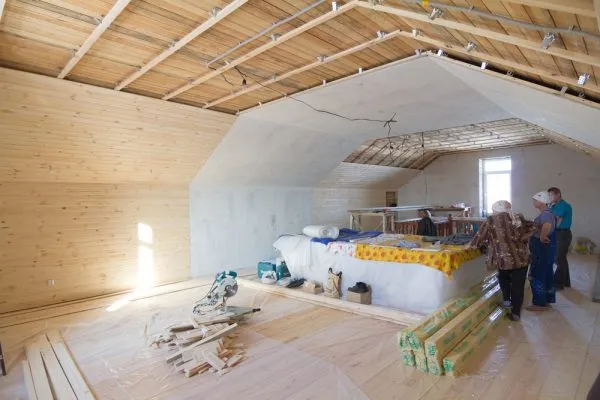

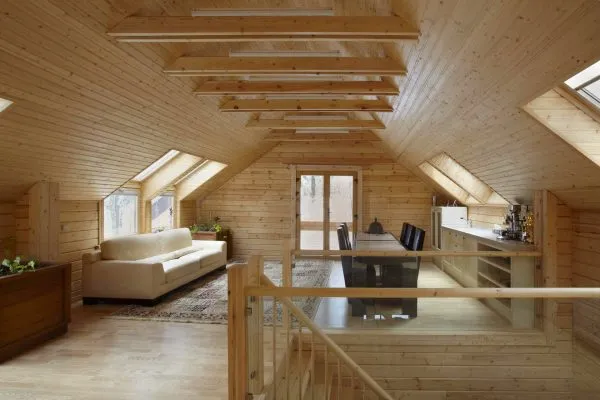

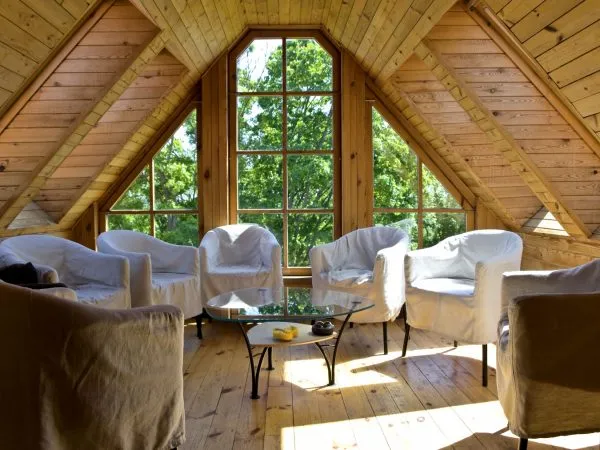

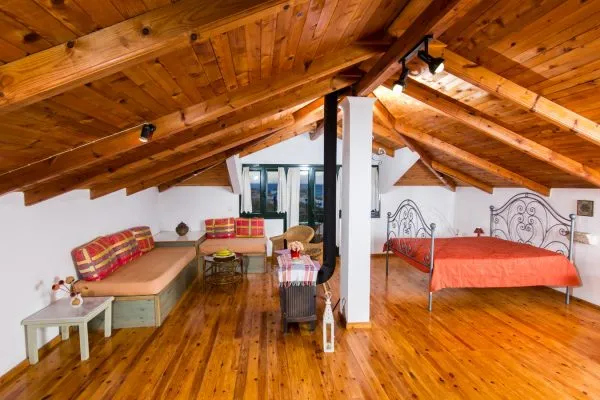

Мансарда, обшитая деревом изнутри

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

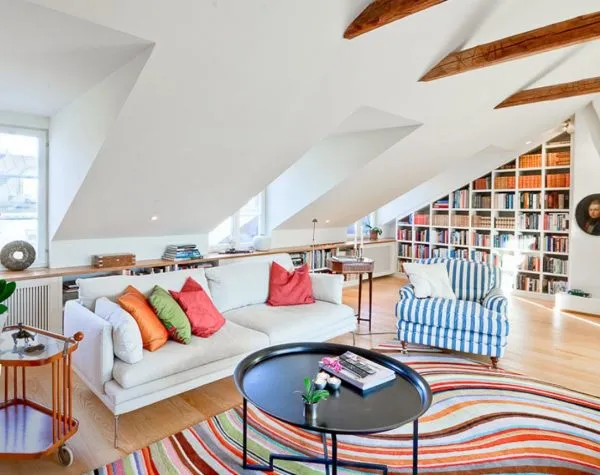

Большая мансарда

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

  • возможность устройства одной или нескольких новых жилых комнат;

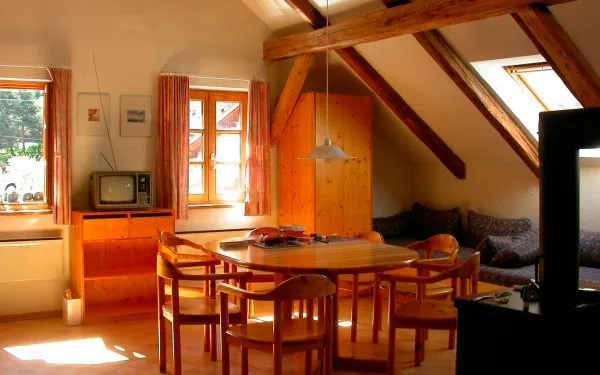

    Мансарда с низкими потолками под двускатной крышей

    Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками

  • небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
  • обновление внешнего облика здания;

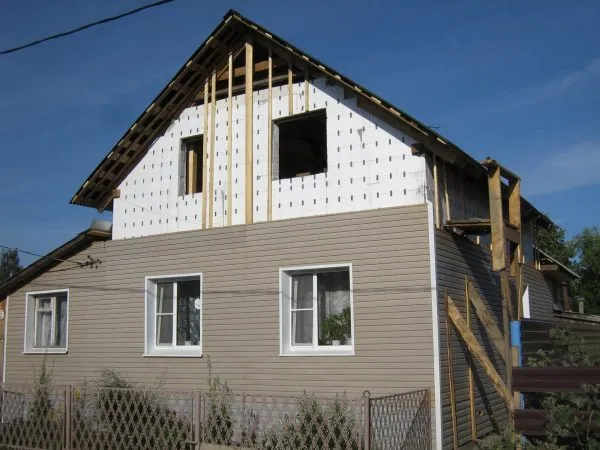

    Дом со строящейся мансардой

    Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате

  • возможность наблюдать красивый вид из окна мансарды.

    Вид из окна мансарды

    Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

  • необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
  • сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома — придётся объединить с домашней проводкой или использовать автономное подключение;

    Мансарда с выходом на балкон и буржуйкой

    Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку

  • планировка части домашнего пространства под лестницу, выходящую на мансарду;

    Лестницы, ведущие на мансарду

    Лестницу, ведущую на мансарду, для безопасности обязательно ограждают

  • необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.

    Приземистая мебель в интерьере мансарды

    Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющая наклон мансарды

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

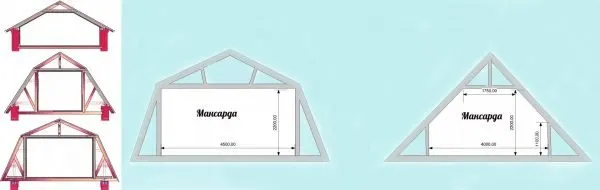

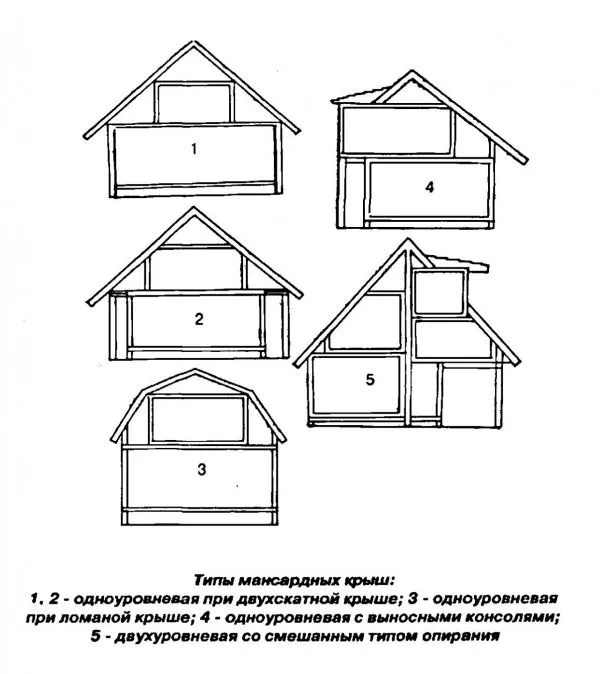

Схема одноуровневых мансард с разными типами крыши

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделку — всё это позволит создать уютное и комфортное помещение.

Надстройка с наклонной крышей оформлена в светлых тонах

Надстройка с наклонной крышей, оформленная в светлых тонах, визуально увеличивает пространство, а цветовые пятна добавляют яркости интерьеру

При постройке мансардного этажа должны соблюдаться следующие условия:

  • стропила изготавливаются из клеенного бруса толщиной не меньше 250 мм, чтобы можно было уложить необходимое количество утеплителя;
  • для утепления используется вспененный полистирол из-за небольшого веса и высоких теплоизоляционных характеристик;
  • между теплоизоляцией и кровельным материалом оставляется зазор, чтобы обеспечить естественную вентиляцию;
  • обязательно укладывается гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

Во время строительства дома обычно не хватает средств, поэтому многие отказываются от возведения второго этажа. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик малой площади. В обоих случаях есть доступный вариант увеличения места для проживания — перестройка чердачного помещения в мансарду своими руками.

Создание проекта

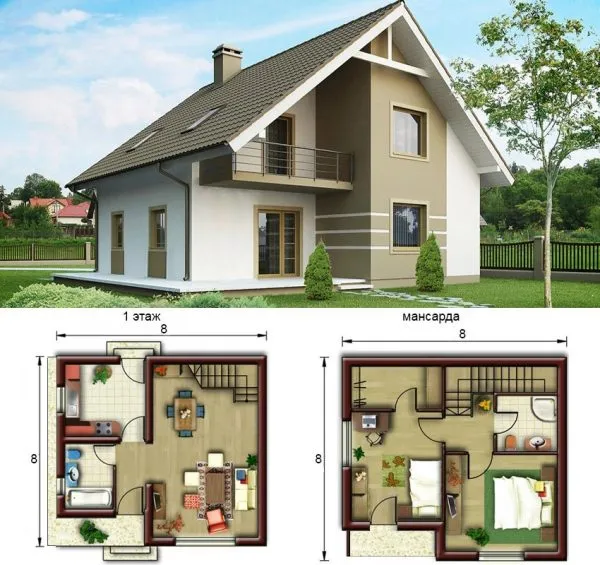

Перед началом работ нужно составить план и разработать проект с точными чертежами. Правильный расчёт позволит получить уютное, прочное и надёжное помещение. Можно выполнить все расчёты самостоятельно или доверить это специалистам.

Создание эскизного проекта мансарды

Нарисовать план и разработать эскизный проект самостоятельно можно, изучив разные варианты в интернете

Усиление стен и фундамента может понадобиться в случае полной замены стропил. Если же крышу переделывать частично, то может понадобиться укрепление только для перекрытия. Также нужно сразу решить, какие виды окон будут использоваться в мансарде: от этого будет зависеть усиление в стропильной системе.

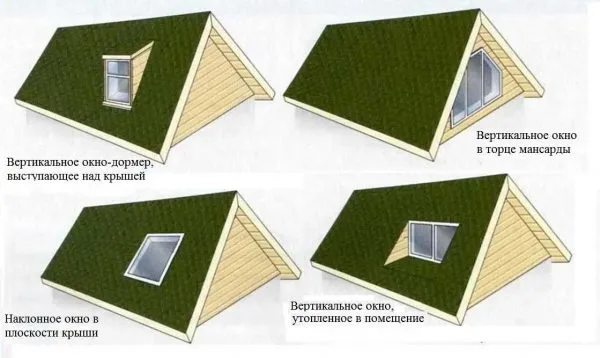

Варианты расположения окон в крыше мансарды

Расположение всех окон в крыше мансарды нужно продумать заранее и внести эти данные в план-проект

Стропильная система

Стропила могут быть наслонными или висячими. Первые опираются на внутренние стены дома или дополнительные опоры, а вторые — на внешние стены.

Схематическое изображение наслонных и висячих стропил

В мансардах используются наслонные и висячие стропила

Для мансарды лучше всего подходят висячие стропила.

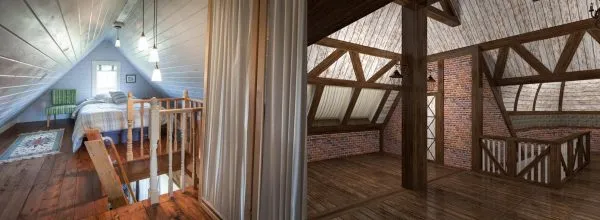

Мансарда с висячими стропилами

Мансарда с висячими стропилами смотрится красивее и выигрывает в размере внутренней площади

Мансарда обычно занимает всё пространство чердака, а её стены совмещаются с внешними.

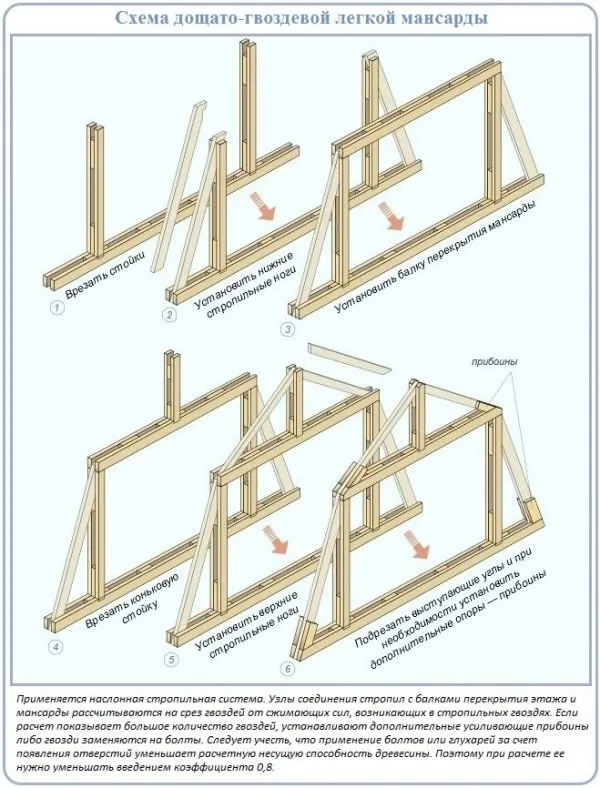

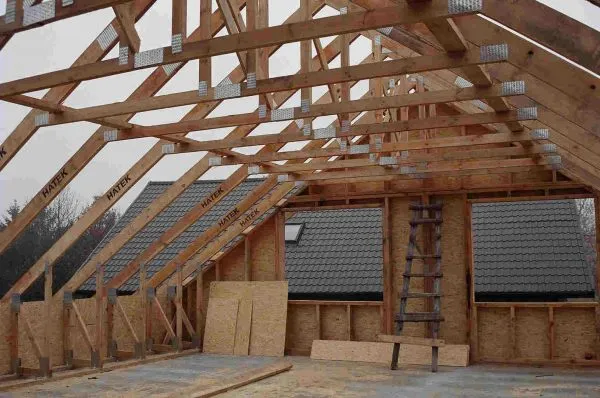

Стропильная система мансарды

Лучшим вариантом для создания мансарды является наслонная стропильная система

Стропильная система состоит из разных несущих брусков. Чтобы понять устройство всей конструкции и правильно её соорудить, нужно разобраться в назначении и работе отдельных её элементов.

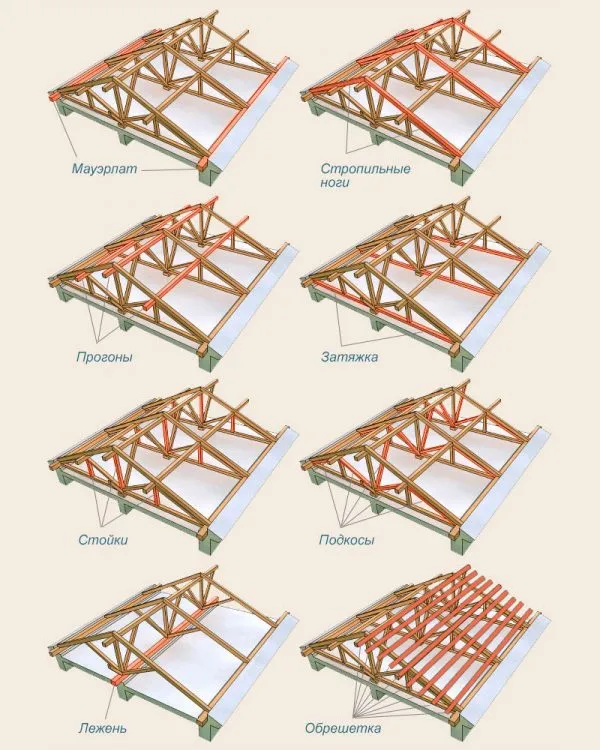

Названия отдельных элементов стропильной системы

Изображение отдельных элементов стропильной системы помогает понять устройство всей конструкции

Переоборудование помещения

При достаточной высоте чердачного помещения стропильную систему переделывать не надо. Достаточно осмотреть старые стропила, выявить возможные изъяны и устранить их.

Если стропильная система в хорошем состоянии, можно приступать к обустройству пола. Между лагами сначала укладывается утеплитель, после чего поверхность обшивается обычными досками или листами ОСП, ДСП.

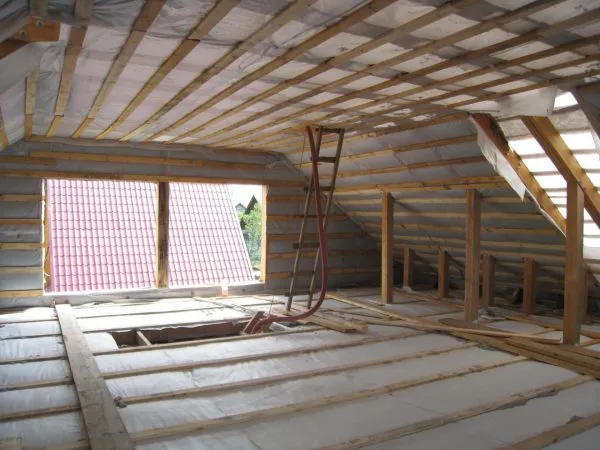

Утепление пола в мансарде

Пол в мансарде утепляется и закрывается досками

Между стропилами перед укладкой утеплителя монтируются все необходимые коммуникации, в кровле прорезаются места для установки окон. Монтаж мансардных окон проводится до утепления.

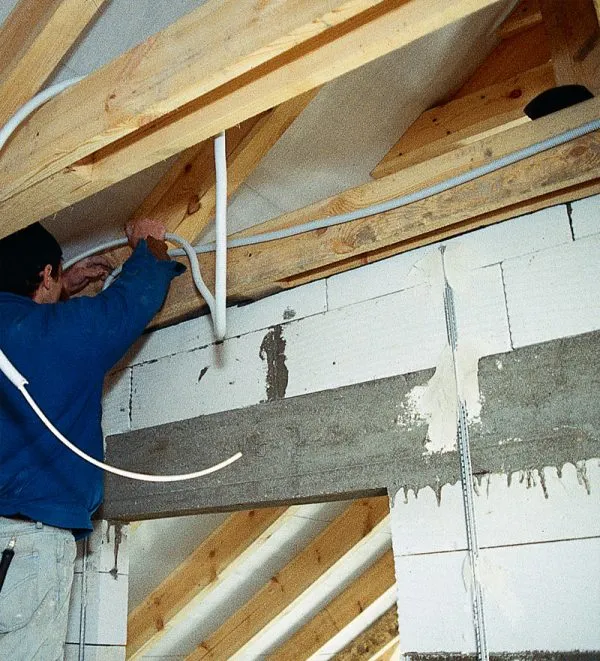

Монтаж коммуникаций

Все провода и трубы коммуникаций должны быть помещены в специальные гофры

Необходимо позаботиться о создании естественной вентиляции подкровельного пространства через продухи, чтобы внутри помещения не скапливалась влага.

Утепление кровли

Утеплять кровлю надо правильно и качественно — от этого будет зависеть микроклимат под крышей. Обычно в качестве утеплителя используется минеральная вата, пенопласт или напыляемый пенополиуретан.

Толстый слой теплоизолятора плотно укладывается и фиксируется между стропилами, чтобы нигде не осталось щелей и зазоров. По верхней части крыши — между кровлей и утеплителем — монтируется гидроизоляция, потом укладывается теплоизоляционный материал со стороны помещения. Затем изнутри утеплитель покрывается пароизоляционной плёнкой.

Для лучшей вентиляции между кровельным материалом и утеплителем оставляется небольшое расстояние: так воздух циркулирует через отверстия в карнизе и коньке. Если крыша покрывается волнистыми листами, то толщина зазора должна быть 25 мм, если же плоским материалом, то надо довести её до 50 мм.

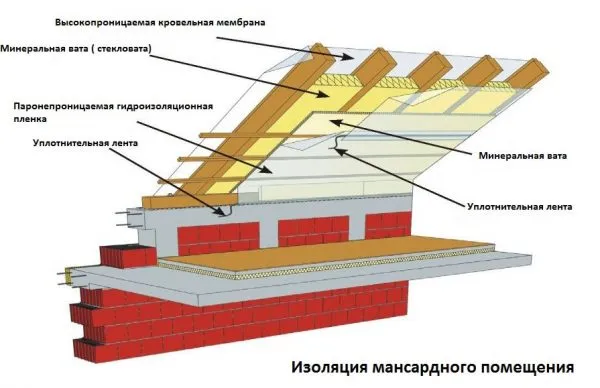

Теплоизоляция мансарды

При создании теплоизоляции мансарды надо строго соблюдать последовательность слоёв

Выход на мансардный этаж

Планируя подъём на мансарду, нужно позаботиться об удобстве и безопасности передвижения. Поэтому лестница обычно монтируется внутри дома. Сооружается она из дерева или металла: это может быть как винтовая, так и маршевая конструкция.

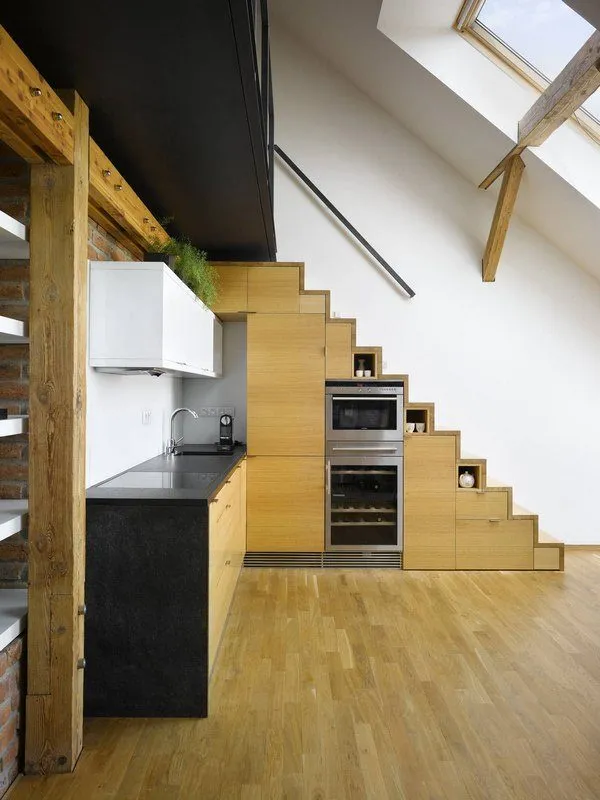

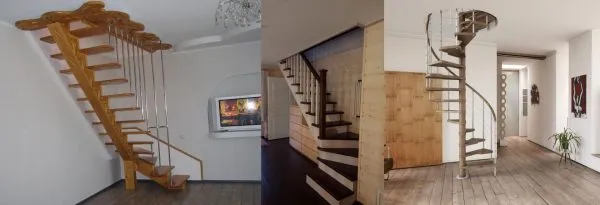

Лестницы на мансарду

Лестница на мансарду может быть разного вида и конструкции, что позволяет ей вписаться в любой интерьер

В потолке первого этажа прорезается проём, который по периметру укрепляется металлической или деревянной обвязкой.

Выход на мансардный этаж

Конструкция лестницы на мансарду должна быть прочной, надёжной, безопасной и красивой

Внутренняя отделка

Для обшивки стен в большинстве случаев используются плиты гипсокартона, швы между ними штукатурятся. Поверх наклеиваются обои или накладывается декоративная штукатурка. Альтернативный вариант — вагонка или натуральное дерево.

Если некоторые стропила проступают сквозь стены внутрь мансарды, то их можно оформить как декоративные элементы и даже использовать в виде турника для подвешивания гамака, качелей, люстры и прочих приспособлений.

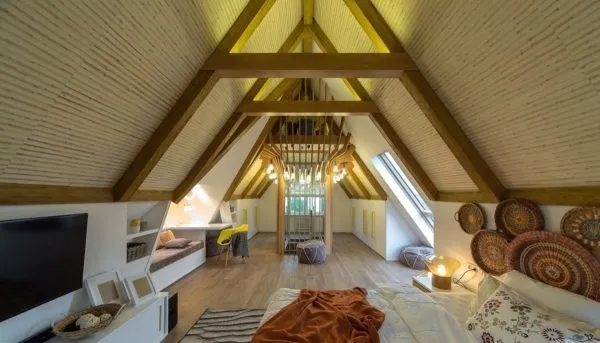

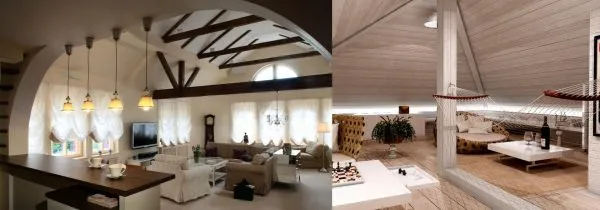

Оформление видимых частей стропил в интерьере мансарды

Оформление видимых частей стропил в интерьере мансарды — дело интересное и творческое

Использовать тяжёлые отделочные материалы на мансарде не рекомендуется, так как они увеличивают нагрузку на стены, перекрытие и фундамент здания.

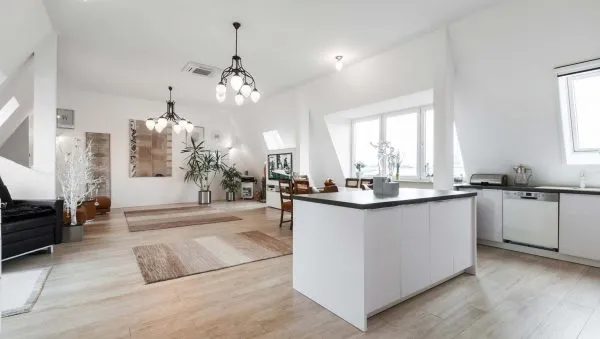

Облицовка внутренней поверхности мансарды

Существует много вариантов внутренней отделки мансарды, но использовать желательно только лёгкие материалы

Для покрытия пола можно использовать ламинат или линолеум, а от плитки или керамогранита лучше отказаться.

Устройство крыши мансардного этажа

Крыша жилой надстройки должна состоять из следующих слоёв (порядок расположения — от улицы к внутреннему пространству):

  1. Кровельный материал — при его выборе учитывается конфигурация крыши, климатическая зона расположения дома и финансовые возможности владельца.
  2. Подкровельная плёнка — защищает от воздействия влаги, если не используется мягкая кровля.
  3. Гидроизоляция — от проникновения влаги, протекания дождевой воды.
  4. Стропильная система — каркас мансарды: вместе с обрешёткой обеспечивает надёжность всей конструкции.
  5. Утеплитель — поддерживает в помещении оптимальную температуру.
  6. Пароизоляционный слой — не даёт оседать конденсату на утеплителе внутри помещения.
  7. Естественная вентиляция — позволяет удалять из подкровельного пространства лишнюю влагу.

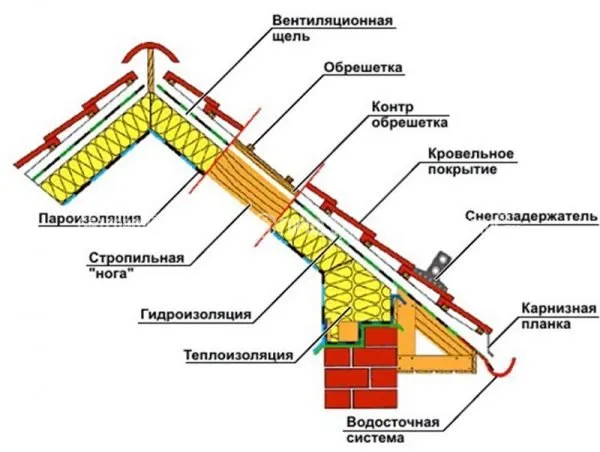

    Устройство крыши мансарды

    При обустройстве крыши мансарды надо обязательно оставлять вентиляционный зазор, иначе утеплитель быстро утратит свои характеристики, начнет развиваться плесень и грибок

Видео: для чего и как правильно укладывать слои на крыше мансарды

Расчёты мансардной крыши для дома

Важно правильно рассчитать мансардную крышу, чтобы быть уверенным в её надёжности.

Определение общего веса кровли

Чтобы рассчитать общий вес кровельных материалов, надо удельный вес одного квадратного метра покрытия умножить на общую площадь мансардной крыши. Для получения веса одного квадратного метра надо сложить удельный вес всех материалов, из которых состоит кровельный пирог, и умножить его на коэффициент запаса (1,1).

Если толщина обрешётки равна 25 мм, то её удельный вес составляет 15 кг/м2, утеплитель толщиной 10 см имеет удельный вес 10 кг/м2, а кровельный материал ондулин имеет вес 3 кг/м2. Получается: (15+10+3)х1.1= 30,8 кг/м2.

По существующим нормам нагрузка на перекрытие в жилом доме не должна превышать 50 кг/м2.

Определение площади крыши

Чтобы рассчитать поверхность ломаной крыши, надо разбить её на простые фигуры (квадрат, прямоугольник, трапеция и т.д.) и определить их площадь, а затем всё сложить. Для определения поверхности двускатной крыши надо умножить длину на ширину, полученное значение умножить на два.

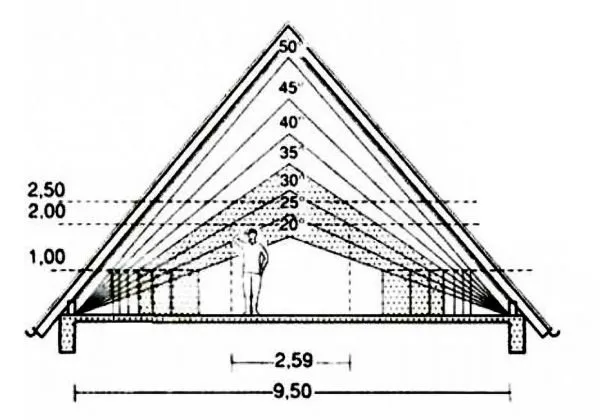

Таблица: определение площади крыши мансарды

Угол наклона крыши Высота конька Полезная площадь
при высоте пространства 2 м
Площадь крыши м2
50о 5,67 6,15 30,75
45о 4,75 5,51 27,55
40о 3,99 4,75 23,75
35о 3,33 3,79 18,95
30о 2,75 2,59 12,95
25о 2,22 0,93 4,65
20о 1,73

Угол наклона крыши

При расчёте угла наклона учитывается климатическая зона, в которой находится дом, и то, чтобы на мансарде было удобно перемещаться в полный рост

Также необходимо провести расчёт уклона крыши. Обычно угол составляет 45–60 градусов, но при его определении надо учитывать климатическую зону, в которой находится дом, тип конструкции мансарды, снеговые, ветровые нагрузки, архитектурное оформление дома.

Чем больше угол наклона крыши, тем меньше будет нагрузка на стропильную систему, но увеличится расход материалов.

Расчёт стропильной системы

При выборе стропильной системы можно остановиться на следующих вариантах:

  • висячие стропила;
  • наклонный тип;
  • коньковый прогон;
  • комбинированная конструкция.

Если длина крыши более 4,5 м, то для усиления могут использоваться опорные прогоны и подкосы. При длине более 7 метров устанавливается коньковая балка.

Для деревянных стропил используется брус толщиной не менее 70 мм. Шаг их установки должен составлять 50 см.

На большой площади лучше крепить металлическую стропильную систему: за счёт увеличения расстояния между стропилами, отсутствия распорок и подкосов вес такой конструкции будет меньше, чем у деревянной, а прочность значительно увеличится.

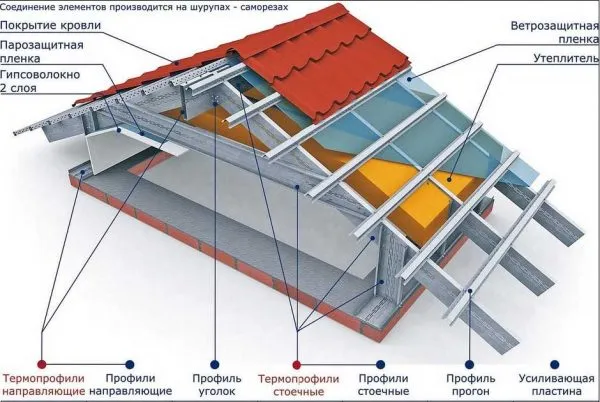

Металлические стропила

Если площадь мансарды большая, то лучше устанавливать металлические стропила

Расчёт необходимого количества материалов

Для проведения расчёта нужно знать следующие параметры:

  • ширину, толщину и шаг стропил;
  • расстояние от края крыши до стропил;
  • размер досок для обрешётки и шаг между ними;
  • размер, вид кровельного материала и нахлёст между его листами;
  • тип паро-, гидро- и теплоизоляционного материала.

Крыша разбивается на простые фигуры и определяется необходимое количество каждого из материалов. Для этого используются простые математические формулы.

Полученные результаты переводятся в стандартные величины: для дерева — в кубические метры, для кровельных материалов, паро-, гидро- и теплоизоляции — в квадратные метры. И можно отправляться в магазин.

Распространённые ошибки

Чаще всего при самостоятельном расчёте ошибки получаются во время определения необходимого количества утеплителя. Если климатические условия суровые, то его объём придётся увеличивать, иначе не получится создать на мансарде комфортные условия проживания. Утеплитель укладывается на напольное перекрытие дома, стены фронтона и скаты крыши. Но везде толщина утеплителя может быть разной.

Видео: расчёт мансардной крыши со схемами и нагрузкой

Мансардный этаж позволяет получить дополнительную жилую площадь и придаёт частному дому современный привлекательный внешний вид. Создать своими руками мансарду несложно, только надо правильно составить проект, выполнить расчёты и провести качественный монтаж всех материалов. И полученный результат будет долго радовать хозяев.

  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Как утеплить мансарду изнутри?


Утепление мансарды изнутри может быть достаточно эффективным способом улучшить теплоизоляцию помещения и снизить расходы на отопление. Вот несколько способов, как можно утеплить мансарду изнутри:

  1. Установите теплоизоляционный материал. Одним из наиболее популярных материалов является минеральная вата или эковата, но также могут использоваться другие материалы, такие как пенополистирол или пенопласт. Теплоизоляционный материал следует устанавливать между стропилами или другими элементами каркаса, а затем закрепить гипсокартоном или другим отделочным материалом.

  2. Установите двойные окна. Двойные окна с покрытием Low-E могут помочь снизить потерю тепла через окна, что приведет к улучшению теплоизоляции мансарды.

  3. Установите пленку для утепления пола. Это может быть полезно, если мансарда находится над неотапливаемым помещением. Пленка устанавливается на пол и позволяет создать дополнительный слой утепления.

  4. Используйте теплоотражающую пленку. Теплоотражающая пленка может быть установлена между теплоизоляционным материалом и внутренней отделкой. Она помогает отражать тепло обратно в помещение и также может быть полезна для уменьшения теплопотерь.

  5. Закройте все щели и дыры. Хорошая теплоизоляция требует, чтобы все дыры и щели были заполнены, чтобы предотвратить утечку тепла. Это может быть достигнуто с помощью установки уплотнителей вокруг окон и дверей, заполнения дыр в каркасе мансарды, и заполнения любых других щелей, которые могут привести к утечке тепла.

Важно отметить, что перед тем как начать утеплять мансарду, необходимо убедиться, что в помещении достаточная вентиляция, чтобы предотвратить образование конденсата и плесени. Если вы не уверены, как правильно утеплить мансарду, лучше всего обратиться за помощью к профессионалам, которые

могут помочь с выбором правильных материалов и методов утепления, а также выполнить работы в соответствии с необходимыми нормами и правилами.

Кроме того, перед утеплением мансарды изнутри, необходимо убедиться в исправности кровли и вентиляционной системы, чтобы предотвратить возможные проблемы в будущем. Если кровля имеет пробоины или течет, необходимо исправить эти проблемы перед утеплением мансарды, чтобы предотвратить повреждение теплоизоляционных материалов.

В целом, утепление мансарды изнутри может быть эффективным способом улучшить теплоизоляцию помещения и снизить расходы на отопление. Важно выбрать правильные материалы и методы утепления, а также убедиться в исправности кровли и вентиляционной системы. Если вы не уверены, как правильно утеплить мансарду, обратитесь за помощью к профессионалам.
