Высокая стоимость газа и электричества вынуждает искать альтернативные варианты отопления. Традиционные русские печи на твердом топливе – не самый хороший выход из-за их прожорливости. Внимание привлекают разработки, способные работать на небольшом количестве самого дешевого топлива с высокой теплоотдачей.

К отопительным устройствам такого рода относится печь длительного горения. В них топливо фактически не горит, а тлеет, однажды заложив порцию, можно греться около 18 часов, не подбрасывая его. Устройства автоматической подачи не требуются. Топливо расходуется в минимальное количество и самое разное, в том числе бросовое вроде щепок, опилок. Но устройства также способны работать на дровах, угле с хорошей отдачей тепла, потребляя в несколько раз меньше.

Заводская печка, называемая буржуйкой, быстро сжигает топливо, нагревая помещение за непродолжительное время, но также быстро остывает. Чтобы в помещении поддерживать тепло, требуется постоянно подбрасывать топливо, что не всегда удобно, много расходуется. Продаются изделия, в которых процесс горения затягивается на более длительный промежуток. Однако их стоимость довольно значительная, они не лишены недостатков: низкая эффективность, необходимо вручную часто закладывать топливо.

Топливо в печи долгого горения тлеет около 18 часов без добавления

Причина малой эффективности кроется в прямом доступе кислорода, свободном выбросе продуктов горения. Существуют и другие проблемы сгорания:

  1. 1. Горение происходит быстро, контролировать процесс трудно. В топке наблюдается сильное повышение температуры, металл со временем прогорает.
  2. 2. Топливо сгорает не полностью, особенно бытовой мусор, мелкие отходы. В помещении чувствуется запах дыма, раскаленного металла.
  3. 3. Приходится ежечасно догружать печку топливом, иначе потухнет и быстро остынет.

Печь долгого горения лишена этих недостатков, поэтому ее эффективность гораздо выше.

Конструкций печей длительного горения разработано много, но все работают по единому принципу. Тепло получается не в процессе открытого горения, а в результате пиролиза. Под воздействием высокой температуры топливо тлеет, выделяются горючие газы. Они воспламеняются и сгорают, выделяя много тепла. Медленный процесс горения происходит посредством регулирования подачи кислорода. Когда топливо разгорится, до минимума перекрывают поступление воздуха.

Газ из такой печки не попадает в помещение, благодаря герметичным дверям и заслонкам

Обычной русской печью пользоваться в таком варианте невозможно, подобная попытка приведет, по всей вероятности, к плачевным последствиям. Газы могут проникнуть в помещение, что грозит отравлением людей. Печки с длительным процессом горения оснащаются герметичными дверями, заслонками, регулировочными приспособлениями, что исключает попадание газа в помещение. Отопительные устройства подобного рода заслуживают внимания по многим причинам:

  • могут работать на одной закладке без присмотра 10–20 часов;
  • небольшой вес, можно установить без фундамента;
  • подходит топливо любого вида, сгорает полностью, КПД до 90%;
  • можно пользоваться эпизодически, что важно для дачи;
  • нет посторонних запахов и дыма;
  • возможность собрать самостоятельно из недорогих материалов.

К несомненным достоинствам относится также низкая стоимость, так как материала требуется немного. Если делать своими руками, используя металлическую бочку, газовый баллон, выйдет еще дешевле.

Как можно использовать отопительную печь с длительным горением? Выбор конструктивного варианта зависит от предполагаемых задач. Если агрегат требуется для дома или дачи, лучше применять печи с водяной рубашкой. Они совмещают в себе обычное печное отопление и водяное. Вода разносит тепловую энергию по системе, нагревая помещение. Одновременно прогревается корпус печи, что повышает эффективность теплоотдачи.

Можно использовать в гараже, в бане или в доме

В котле длительного горения вода при остановке процесса горения быстро остывает, батареи становятся холодными. Но печь стынет медленнее, еще понемногу отдавая тепло. Для дачи печь, объединенная с водяным отоплением предпочтительнее твердотопливных котлов. Она включает в себя змеевик, в котором нагревается вода. Иногда его устанавливают прямо в топку, что небезопасно. Высокая температура, возникающая при сгорании газов, может привести к закипанию воды и разрушить змеевик.

Лучше установить змеевик водяного отопления в колпаке дымоотвода. Такое решение подходит для отопления дачи, повышая отдачу тепла. Конструкцию агрегата выбирают, учитывая площадь помещения. Для небольшой бани, гаража, теплицы можно пользоваться печью без водяного контура. Воздухогрейная печь в бане удобна возможностью регулировки интенсивности горения. Она хорошо прогревает помещение небольших размеров, что хорошо для бани, но не подходит для дома с постоянным проживанием.

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

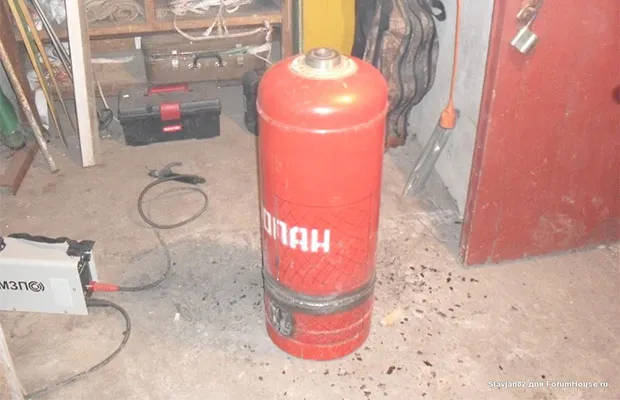

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

  • материал для ножек, если печь круглой формы (трубы, угольник, арматура);
  • листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
  • герметичная дверца или материал для нее;
  • 100-миллиметровая труба на 15 см длиннее устройства;
  • 5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Приступая к изготовлению, предварительно знакомимся с особенностями устройства, работой. Составляем для печи чертежи , исходя из материалов, которые планируем применить. Как основной материал наиболее подходит стальная труба диаметром 400 мм или такая же чугунная. Стенки должны быть толще, лучше 5 мм, тогда печь прослужит долго, особенно чугунная. Тонкий металл служит недолго, стенки быстро прогорают.

Чугун как материал для печи предпочтительнее, но работать с ним сложнее, чем со сталью. Требуются специальные электроды и определенное умение сварщика.

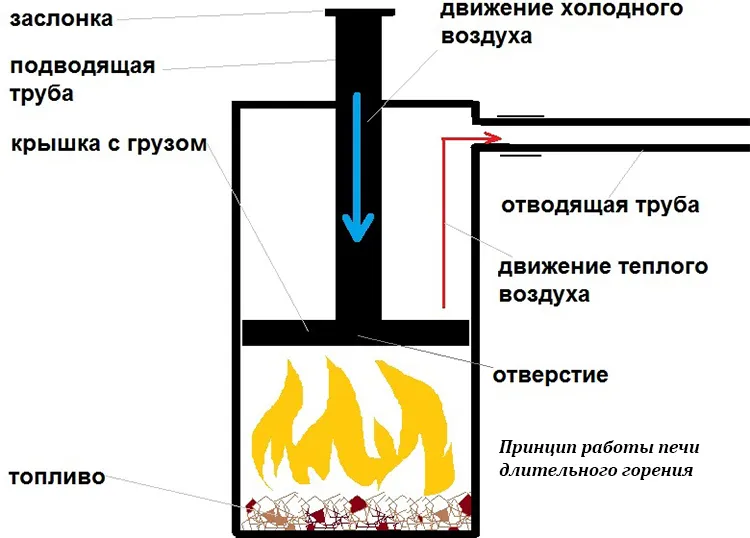

На рисунке представлена работа печи долговременного горения.

Устройство состоит из трех частей. В нижней зоне находится твердое топливо, которое медленно тлеет. Выше зона сгорания газов и отвода дыма. Между ними загрузочная зона, которая постепенно уменьшается по мере выгорания топлива.

Для любой схемы обязательным является воздушный регулятор, который определяет продолжительность горения. Это диск из стали толщиной 5 мм. Посредине вварена труба, по которой воздух поступает в камеру. По мере того как сгорает топливо суточной нормы закладки, диск постепенно опускается. Для беспрепятственного скольжения он делается несколько меньше внутренних размеров топочного отделения. Снизу распределителя расположена крыльчатка высотой 5 см, с большими размерами ускоряется процесс горения, что нежелательно.

Труба для подвода кислорода диаметром 100 мм для изделия из бочки и 60 для баллонного или из трубы. Отверстия в распределителе соответственно 90 или 50 мм, иначе в камеру сгорания попадет много кислорода, топливо будет сгорать быстрее. Наверху приточной трубы устанавливается заслонка для регулирования тяги. Возможны два варианта исполнения: печь с воздушным прогревом и котел, который нагревает воздух и одновременно воду для обогрева помещения. Вода нагревается в змеевике и поступает к радиаторам. На схеме ниже показана подобная конструкция.

Наиболее удобно применить бочку или газовый баллон. В них аккуратно отрезаем верх – материал еще пригодится. В баллоне предварительно откручиваем вентиль, сливаем остатки газа и на несколько дней оставляем, пока не перестанет чувствоваться запах газа. В корпусе вырезаем место для крепления герметичной дверки, через которую удаляется зола. Из 5-миллиметрового металла вырезаем круг, по диаметру несколько меньший внутренней части.

Посредине привариваем трубу для подвода кислорода. Она в нижнем положении должна выступать над поверхностью отопительного устройства на 15 см. Снизу привариваем 6 лопастей высотой 5 см под некоторым углом. Для модели, в основе которой газовый баллон, применяем верхнюю часть корпуса, где вырезаем место под трубу, в бочке для этих целей используем крышку. Воздухоподводная труба должна свободно передвигаться вверх-вниз. Снизу корпуса привариваем ножки для устойчивости. Сбоку верхней части вырезаем круглую дырку и крепим трубу 150 мм для отвода дыма.

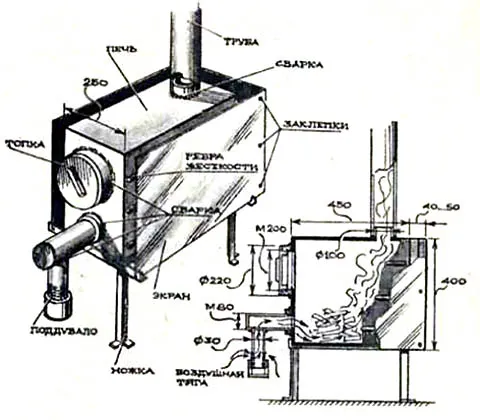

Из листового железа изготовить агрегат сложнее. Требуется точность расчетов и разметки всех деталей, разрезать и приварить. Устройство круглой формы сделать в домашних условиях без специальных валков для выгибания металла практически невозможно, конечно, если не применяется тонколистовая жесть, что нерационально. Если нет возможности для скручивания листов, выходом станет изготовление прямоугольной печи. Возможный вариант представлен на чертеже.

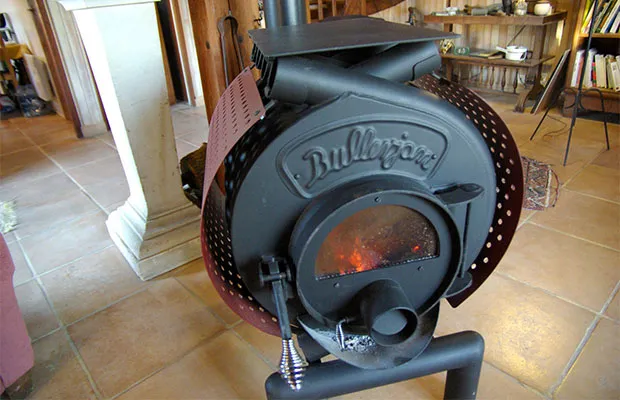

По внешнему виду она напоминает известную всем печь-буржуйку, но в конструкцию внесены изменения, повышающие эффективность. Основные изменения касаются поддувала. Оно выполнено из 80-миллиметровой трубы наподобие буквы Г, но для простоты можно выполнить прямым. На патрубке с резьбой сверлим отверстия диаметром 6–8 мм. На резьбу устанавливаем глухую пробку, поворачивая которую по резьбе регулируем горение с большой точностью.

Правильную подачу кислорода определяем по раскаленному пятну на дымоходе – сначала оно должно быть подальше от печи, со временем постепенно смещается в ее сторону.

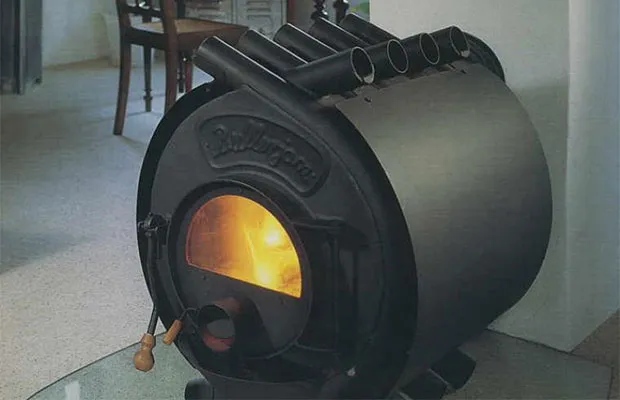

Буржуйка в процессе работы раскаляется, поэтому ее используют не только как отопительную, но и в качестве варочной. По сторонам снаружи устанавливаем экран на расстоянии от стенок 50 мм. Ребра наваривать не стоит – агрегат эффективно работает при раскаленном нутре. Экран служит защитой помещения от инфракрасных лучей, предотвращает перегрев помещения. Их он отражает не менее половины, поддерживая оптимальную температуру в отопительном устройстве.

Буржуйку можно без особых усилий переделать в котел замедленного горения для водяного отопления. Вместо экрана устанавливаем П-образную металлическую водогрейку, которая также отразит ИФ-лучи. Ее устанавливаем на том же расстоянии, что и экран. Установка вплотную охлаждает печь, снижается ее эффективность. Буржуйка, как на чертеже, вырабатывает 15 кВт, поэтому может обогреть 25 м 2 помещения. Если нужды в водяном отоплении нет, можно пользоваться водогрейкой для бытовых нужд.

Намерение изготовить буржуйку с длительным горением для обогрева большей площади, бесперспективно. Увеличение размеров приведет к ухудшению качественных показателей. В большом топливнике наблюдается вялая циркуляция, выделение газов недостаточное, помещение плохо прогревается. Если заполнить топку дровами доверху, просто не останется места, чтобы образовался конвекционный вихрь. Вывод однозначный: размеры буржуйки определяют свойства пиролизного газа.

Но все-таки более мощный котел длительного горения для водяного отопления разработан. Повторить промышленные образцы сложно, но конструкцию, представленную на чертеже, можно собрать дома.

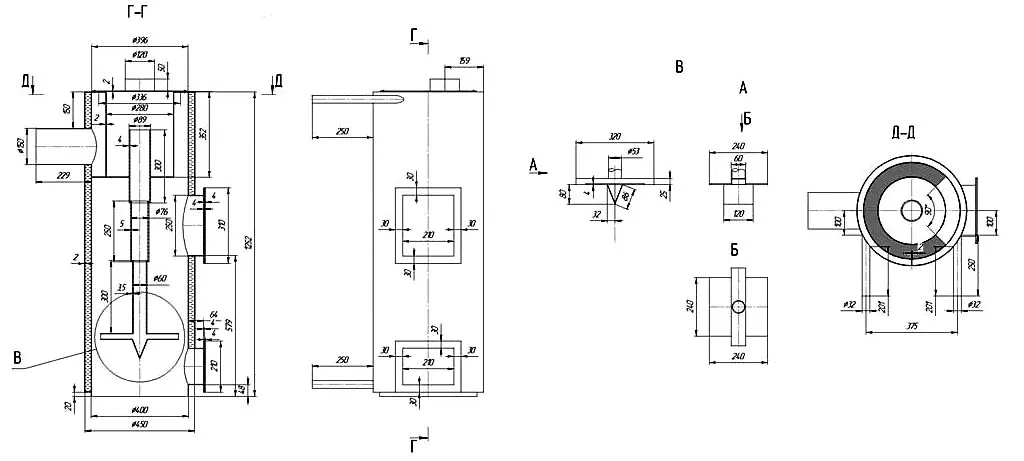

Особого внимания заслуживает узел В с телескопической штангой для регулирования потока кислорода. Агрегат развивает мощность 35 кВт при работе на угле и пеллетах, горение продолжается 12 часов. На дровах эффективность ниже, они сгорают за 8 часов.

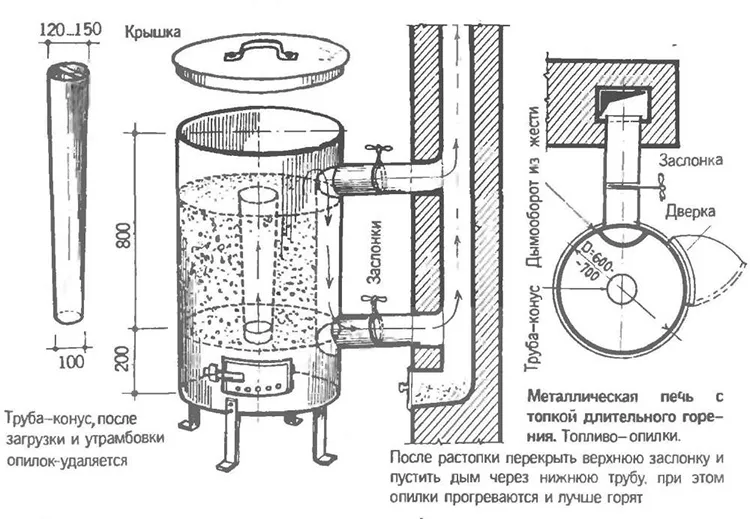

Подобное устройство работает на самом дешевом топливе, которое хорошо сгорает и дает немало теплоэнергии. Часто опилки просто выбрасывают или продают по символической цене. Но гореть они могут только в специальных приспособлениях, в других видах печей если и горят, то плохо. Конструктивными особенностями предусмотрена возможность сильного уплотнения древесной массы, чтобы между ее частичками не оставался воздух. В таком состоянии они будут не сгорать быстро, а тлеть, отдавая тепло, достаточное для обогрева одной – двух комнат.

Собирается установка по тому же принципу, что и другие с вертикальной загрузкой. Лучше применить металлические изделия цилиндрической формы, но если такой возможности нет, можно выполнить прямоугольной формы. В отличие от буржуйки, где дрова загружаются сбоку, предусматриваем загрузку опилок сверху. От других моделей эта отличается наличием конусной трубы. Она вставляется посредине воздушного регулятора – круга с отверстием внутри печи. Конструкция представлена на чертеже.

Внутрь засыпаем опилки и трамбуем как можно плотнее, чтобы продлить процесс горения. Трубу убираем – это легко из-за ее конусной формы. Отверстие, образованное на ее месте, послужит дымоходом и для подвода кислорода, чтобы поддержать тление опилок. Со стороны поддувала поджигаем опилки – процесс пошел. Важно правильно настроить дымоход: излишняя тяга вытянет тепло на улицу, при слабом горении в помещение будет проникать дым.

Горение происходит в основном в центральной части топочного отделения, стенки нагреваются слабо. Если проложить по помещению длинную дымовую трубу, эффективность устройства повысится. Для теплиц это хороший вариант.

Чтобы установка работала безопасно, следует придерживаться определенных правил:

  • на расстоянии прогрева запрещено размещение горючих и легковоспламеняющихся предметов;
  • дымоход делаем разборным с возможностью чистки;
  • перед использованием проводим испытание, чтобы подобрать оптимальный режим.

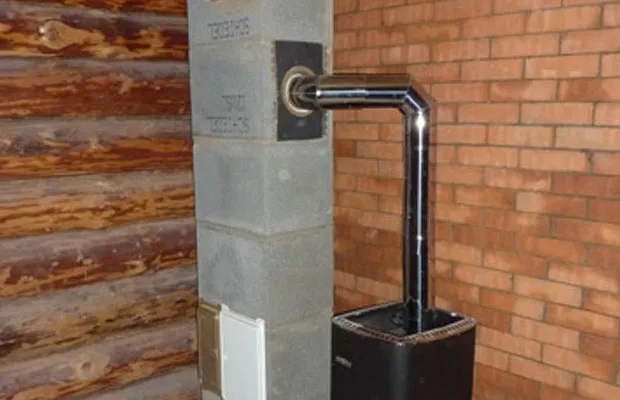

Диаметр трубы для дымоотвода составляет около 15 см

Для дымоотвода используем трубу диаметром 150 мм, длиной 5м. С меньшим сечением дым не будет хорошо удаляться, с большим – появится избыточная тяга. Устанавливаем на дымоходе регулируемую задвижку. Скапливаемый конденсат необходимо периодически удалять. Если дымоход неразборный, в нем делают дверцы для чистки. Обильное образование конденсата можно предотвратить, выполнив дымоход по принципу сэндвича. Между двумя трубами разного диаметра укладываем для утепления слой стекловаты. Сверху дымоходную трубу накрываем дефлектором, чтобы не попадал дождь, снег, не задувало ветром.

Печь в доме, где есть дети, обкладываем кирпичом. Кладка вокруг играет роль защитного экрана, чтобы не обжечься при случайном касании, предохраняет предметы и стены от перегрева. Также она служит хорошим аккумулятором тепла. Кирпич накопит тепло, будет отдавать его гораздо медленнее железного корпуса. Фундамент устраиваем в том случае, если пол под печкой из горючих материалов. Необязательно его сильно углублять, вес отопительного прибора небольшой.

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Среди разнообразных видов топлива уголь занимает второе место по эффективности. Уступает он только природному газу. Однако самой большой популярностью по-прежнему пользуются дрова. Этим они обязаны своей доступности.

А что, если объединить эти 2 вида топлива? С одной стороны, это позволяет более рационально распределить ресурсы. С другой – дает большую гибкость. Можно использовать тот вид топлива, который под рукой в данный момент.

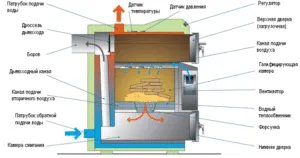

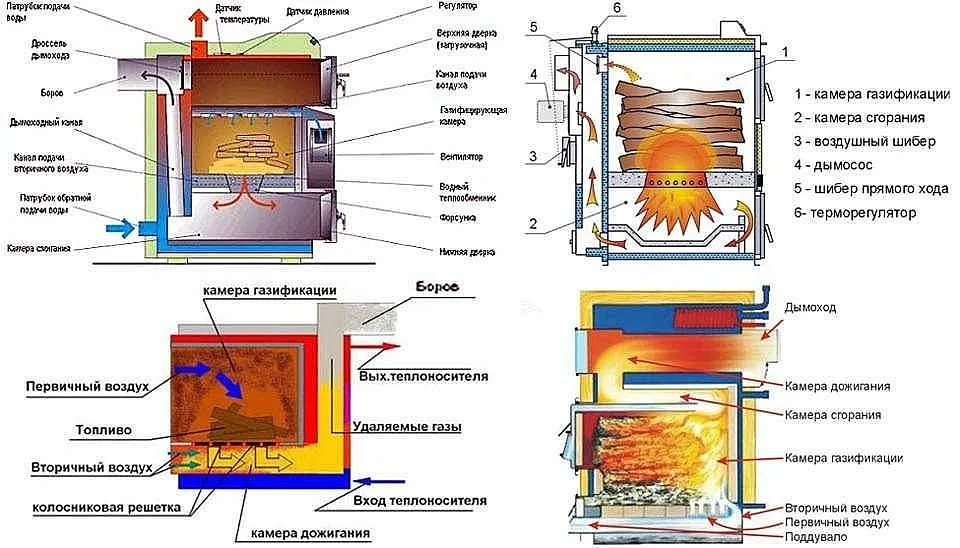

Принцип работы печей на дровах и угле

Технологии не стоят на месте. И постепенно популярность набирает новый тренд. Это так называемые печи длительного горения. Такая конструкция увеличивает время сгорания закладки дров в 2, а угля – в 3 раза.

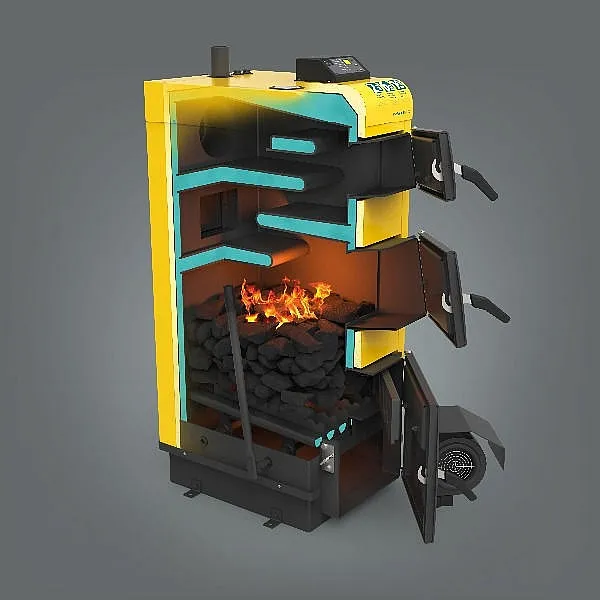

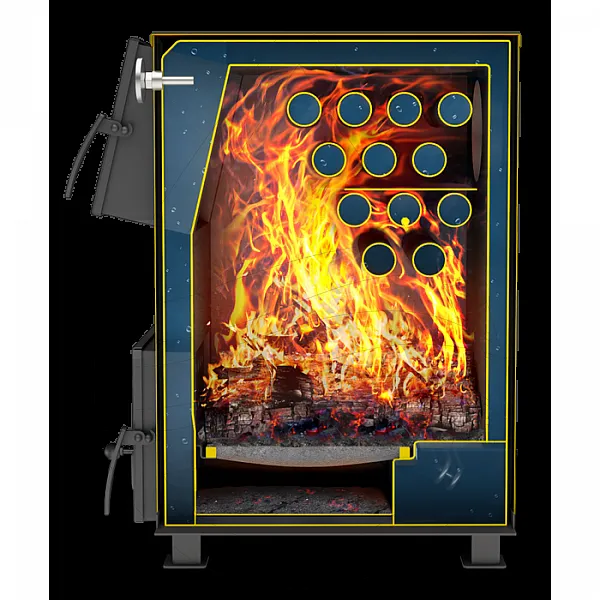

Принцип работы такой печи основан на принудительной подаче воздуха и сгорании топлива в верхней камере. Топливо придавливается специальным грузом, который опускается все ниже по мере сгорания. Воздух нагнетается с помощью вентилятора.

Такой принцип в корне отличается от классического, когда горение происходит за счет подачи воздуха снизу, через поддувало.

В печи может использоваться любое твердое топливо: бурый уголь, антрацит, брикеты, опилки, дрова и т. д. Процесс подачи топлива можно автоматизировать. В таком режиме печь способна работать до нескольких недель. Как и в классическом варианте снизу расположена зольная камера. От камеры сгорания ее отделяет колосниковая решетка.

Преимущества и недостатки

Такое решение имеет очевидные преимущества:

  • печь до 10 дней может работать в автономном режиме;
  • время работы на одной закладке топлива для дров увеличивается в 2 раза, а для угля – в 3 раза;
  • низкие требования к качеству топлива;
  • простота конструкции и монтажа;
  • возможность добавления дополнительных опций.

Но практика показала, что есть и минусы:

  • нельзя добавить топливо до полного сгорания предыдущей закладки;
  • нужно сухое место для хранения топлива;
  • уголь образует много пыли и копоти;
  • высокая пожароопасность, если не соблюдать требования СНиП 2.04.05-91;
  • зольник нужно чистить после каждой топки, а дымоход перед каждым отопительным сезоном;
  • загрязнение окружающей среды.

к содержанию ↑

Печь можно изготовить самостоятельно или приобрести заводской аналог. Покупной вариант предпочтительнее. Такая печь позволит максимально автоматизировать процесс. Но и стоит она недешево.

В целях экономии подобную конструкцию можно изготовить самостоятельно. Она не будет оснащена современной автоматикой, но для дачи в этом часто и нет необходимости.

Лучший материал для печи – жаропрочная легированная сталь. Иногда, при самостоятельном изготовлении, используют старые газовые баллоны. Они выполнены из стали марки Ст3 с высоким содержанием углерода. Широко применяется и огнеупорный кирпич.

Печь длительного горения на угле и дровах может отапливать одно помещение, а может и целый коттедж. Все зависит от мощности. В последнем случае печь используется для нагрева теплоносителя – воды, который поступает в систему отопления.

Какую печь лучше выбрать для дома?

Критерии выбора

При выборе конкретной печи обращают внимание на следующие характеристики:

  • мощность
  • время работы на одной закладке топлива
  • коэффициент полезного действия (КПД).
  1. Чем хуже утеплено помещение, тем больше тепла будет выходить наружу. Соответственно, в целях экономии имеет смысл заранее позаботиться о надежной теплоизоляции.
  2. При покупке заводской модели все данные будут указаны в паспорте изделия. Если же вы решили делать печь своими руками, то расчет придется делать самостоятельно. Разделите площадь, которую предстоит отапливать, на 10 и возьмите 20% в запас. Так вы получите мощность, которая вам нужна.
  3. Следующий параметр – время работы на одной закладке топлива. Современные модели могут автономно работать до 48 часов. Чем больше время работы на одной закладке, тем более эффективно используется топливо. И тем реже вам нужно его добавлять.
  4. Есть модели, которые используют бункер для автоматического добавления топлива. Такая печь может автономно работать до 10 дней.
  5. Время работы печи для дачи на дровах и угле на одной закладке должно быть не меньше 12 часов. Вам вряд ли понравится просыпаться ночью, чтобы добавить топливо. КПД у заводских моделей он составляет 75-90%. У самодельных аналогов – 75-80%. Заводские котлы тут вне конкуренции. Единственный минус – это их стоимость.

к содержанию ↑

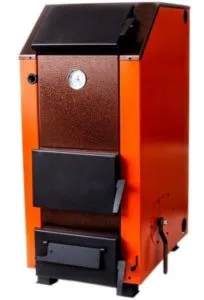

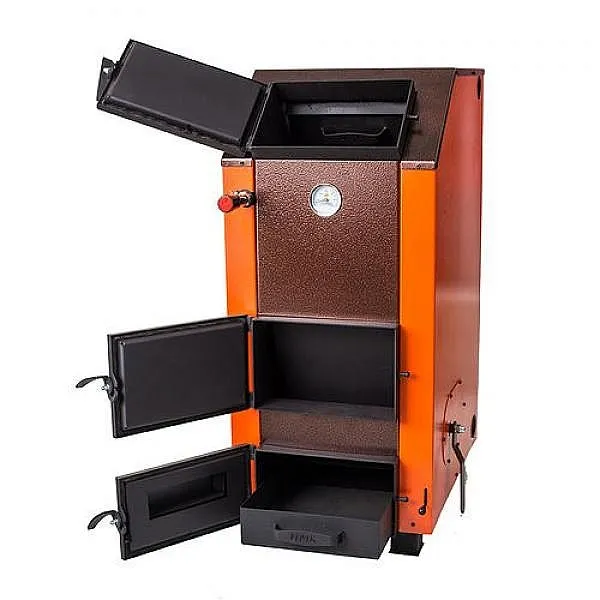

Обзор лучших моделей

В следующей таблице собраны 10 самых популярных моделей заводских котлов, работающих на твердом топливе. Это печь дрова-уголь длительного горения на дровах, угле, пеллетах.

Модель Характеристики (мощность, площадь помещения, габариты) Материал Вес, кг Цена, рублей

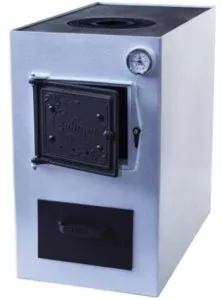

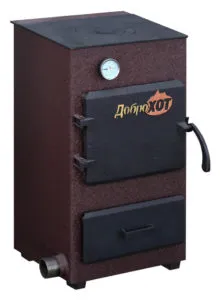

Доброхот 6П
  • 6 кВт
  • 60 м 2
  • 800*435*420 мм
Сталь 70 12 800

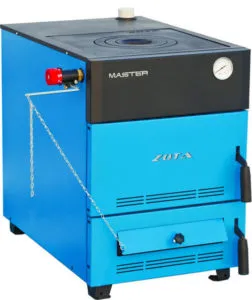

Zota Master
  • 12 кВт
  • 120 м 2
  • 720*440*720 мм
Сталь 103 24 890
Сибирь КВО 10 ТПЭ
  • 10 кВт
  • 100 м 2
  • 520*420*700 мм
Сталь 85 16 842
Магнум КДГ 15 ТЭ
  • 15 кВт
  • 120 м 2
  • 960*455*640 мм
Сталь 160 36 921
Куппер ОК-15
  • 15 кВт
  • 150 м 2
  • 745*415*556 мм
Сталь 98 21 563

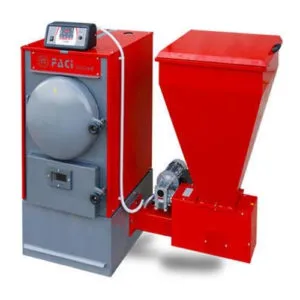

FACI – 26 с бункером для топлива
  • 26 кВт
  • 260 м 2
Сталь 350 158 000
КСТ-20 с автоматикой
  • 20 кВт
  • 250 м 2
Сталь 40 000

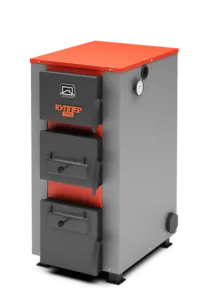

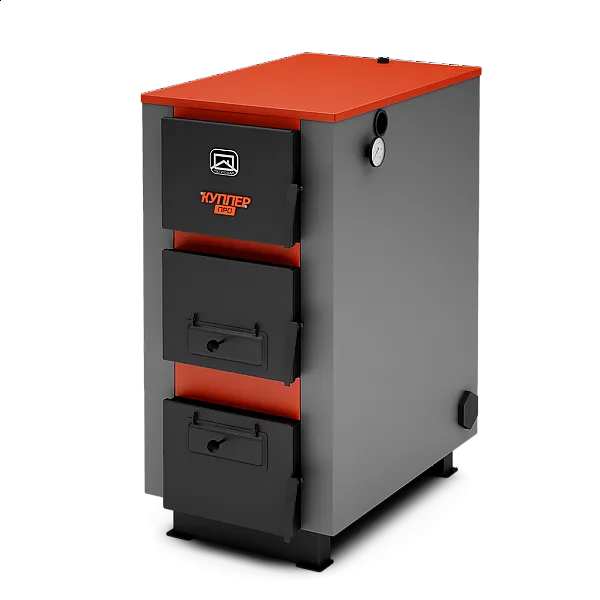

Купер ПРО-22
  • 22 кВт
  • 220 м 2
  • 855*485*670 мм
Сталь 115 26 751
УмТех ТТХ-15
  • 15 кВт
  • 180 м 2
  • 1300*700*850 мм
Сталь 340

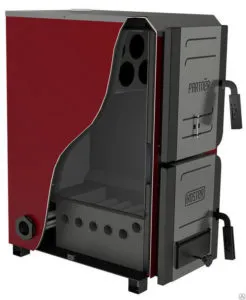

Partner 16
  • 15,6 кВт
  • 150 м 2
  • 700x354x560 мм
Сталь 83 21 960

к содержанию ↑

Особенности эксплуатации

Если топить печь неправильно, можно потерять до 70% тепла. Ниже разобраны основные правила, которые нужно соблюдать.

Топка дровами

Правильная подготовка материалов

Но и это еще не все. На воздухе влажность дров составляет 25 – 30%. Оптимальное же значение – не более 12%. Поэтому перед топкой их досушивают в помещении. Если расположить дрова в 1–1,5 м перед печью, то они просохнут за 48 часов.

Для этого используют специальную лохань, в которую складывают поленья (см. рис. №1 ниже). Такие дрова как раз и будут обладать оптимальной влажностью и отдавать тепло, указанное в справочниках. Держать дрова ближе 1 м от лицевой поверхности печи нельзя по правилам пожарной безопасности. Конструкция печи может предусматривать специальное место для просушки дров – дровницу.

Рис. №1 Лоханка для сушки дров

Очистка топки, зольника и осмотр печи

Чистить печь от золы нужно перед топкой. Это позволит исключить возможность возгорания из-за не погасших искр. Сначала полностью очищают от золы топку. Все остатки сметают в зольник. Потом его очищают с помощью совка. Золу не стоит выбрасывать. Это отличное минеральное удобрение.

Нужно обязательно протереть дверцы, вьюшку и шибер. Пыль – самая частая причина возгорания в дымоходе. Сгорая, она превращается в битум. И образует плотный нагар, который очень сложно удалить.

Еще один важный этап – проверка тяги

Если тяга недостаточна, весь дым будет поступать в помещение и вывести печь на рабочий режим будет сложно.

Как проверить тягу? Очень просто. Берут свечу. Плотно закрывают топочную дверцу. Поддувальную – приоткрывают. И подносят к ней горящую свечу. Пламя должно наклониться в сторону печи и гореть равномерно.

Что делать, если тяги нет? Это значит, что либо в печи образовалась паровая пробка, либо воздушная пробка в дымоходе.

Нужно полностью открыть поддувало, вьюшку и шибер. И подготовить растопку из газет, промасленной тряпки или опилок. Растопку потихоньку сжигают в печи, пока дым не пробьет пробку.

Если ничего не помогает, осматривают дефлектор. Он может быть поврежден или забился.

Заправка и растопка печи

Для топки печи обязательным инструментом будут щипцы. Без них поправить горящие поленья или уголь будет сложно. А если дрова, сгорая, оседают неравномерно, то много тепла теряется впустую.

Как заправить печь правильно? Сначала на середину будущей закладки укладывают растопку. Лучше всего использовать промасленную тряпку. Только с нее не должно капать. Также используют несколько листов газеты или тонкие сухие щепки.

Как правильно делать закладку дров показано на рис. 2.

Рис. №2 Варианты укладки дров в печи

Классика – это вариант №1. Дрова укладывают также, как в поленнице. Вариант №2 используют, если дрова слишком крупные или недостаточно сухие. В середине должно быть свободно, а зазоры между поленьями делают в 2-3 раза меньше их ширины. А способ №3 подойдет в случае маленькой топки.

После растопки печи шибер наполовину задвигают. Топочная дверца плотно закрыта, а поддувальная – приоткрыта на 2 – 3 пальца. Через 10 – 15 минут печь сама выйдет на рабочий режим.

Тело печи начинает нагреваться и слышен равномерный шелест. Если шума нет, то нужно добавить воздух. Для этого проверяют горят ли дрова и приоткрывают поддувало. Спустя 5 минут проверяют снова. Снова не слышен шелест? Приоткрывают сильнее шибер. Если не помогает – полностью открывают поддувало.

Бывает, что печь не шелестит, а гудит. В этом случае воздуха слишком много. Потихоньку прикрывают шибер. Ждут 2 – 3 минуты. Повторяют процедуру. И так до появления шелеста.

Перед тем, как подкладывать дрова, обращают внимание на цвет пламени и углей. Белый цвет означает избыток пиролизных газов и кислорода. При желтом – температура оптимальна и топливо используется эффективно. Красный – топливо сгорает не до конца. Слишком слабая тяга или не хватает кислорода. Оранжевый – тепло расходуется на графитизацию и образование сажи. Синий – выделение и сгорание угарного газа.

Соответственно, нужно, чтобы цвет пламени был желтым. Если мало воздуха – постепенно открывают поддувало. Если кислорода слишком много – прикрывают шибер.

Если нужно подложить дров и за это время уложиться не получилось, то повторно открыть дверцу можно только через 3 минуты.

Докладывать дрова в печь следует по рядам. Можно и сразу сложить остаток. Но между дровами и верхом топки должно оставаться 15 – 20 см.

Топливо добавляют только тогда, когда полностью обуглятся торцы поленьев. Первое полено кладут наискосок. И уже сверху складывают остальные дрова. Так топка как бы делится на 2 зоны. Внизу догорает первая партия, а сверху дрова загораются практически мгновенно. Поэтому потери тепла минимальны.

Спустя 5 – 10 минут снова проверяют как работает печь. Если нужно, выводят ее на рабочий режим.

Остановка печи

На данном этапе важно не допустить проникновение в помещение угарного газа. И не выпустить тепло в трубу. Последний пункт особенно актуален для кирпичной печи.

В этом случае угли нужно равномерно распределить по всей поверхности топки. Далее закрывают шибер и открывают поддувало. Шибер имеет отверстие. Поэтому минимальная тяга все равно будет присутствовать. Если дрова хорошего качества, то угли сгорят в течение 10 минут.

Если же угли стали красного цвета, то ждать пока они полностью догорят смысла нет. Это говорит о плохом качестве самого топлива. Поэтому просто выгребают все угли и тушат в ведре с водой. Тлеть они могли бы еще несколько часов, практически не давая тепла. А тем временем тепло бы выходило наружу.

После того, как все очаги возгорания ликвидированы, максимально плотно закрывают все заслонки и дверцы.

Топка углем

Уголь хранят в отдельном сухом помещении. При комнатной температуре. Помещение должно плотно закрываться. Иначе не избежать образования пыли и сажи по всему дому.

В заводских моделях стоят такие приборы. Но того же эффекта можно добиться, используя обычную промасленную тряпку. Только она должна быть размером с мужскую футболку.

В зависимости от того, какой вид угля используется, его насыпают слоем от 12 до 20 см. Для топки печи подойдет антрацит, бурый и серый уголь.

Основное при топке печи углем – не допустить проникновение угарного газа в помещение. Для этого уголь засыпают слоем не больше 20 см, чтобы оставалось достаточно пространства для воздуха. Ведь кислорода для полного сгорания угля требуется больше, чем для дров. Процесс горения нужно постоянно контролировать.

Как самому сделать печь для отопления дома дровами и углем?

Что делать, если покупать заводскую модель слишком дорого? Ниже приведена пошаговая инструкция по изготовлению печи для дров и угля своими руками.

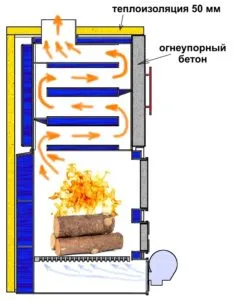

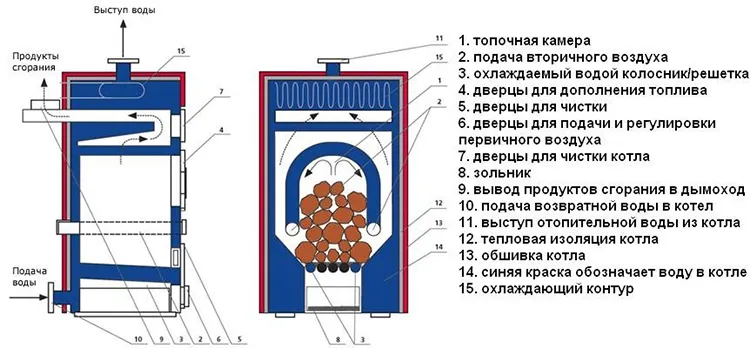

Рис. №3 Принципиальная схема самодельного котла

Принципиальную схему такого котла можно видеть на рис. №3. Для изготовления используют жаропрочную сталь с повышенным содержанием легирующих элементов. Иногда применяют газовые баллоны из стали марки Ст3 с повышенным содержанием углерода.

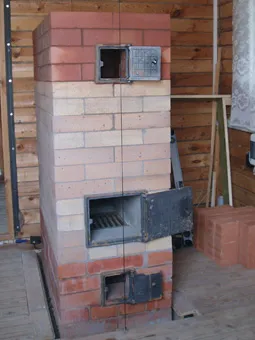

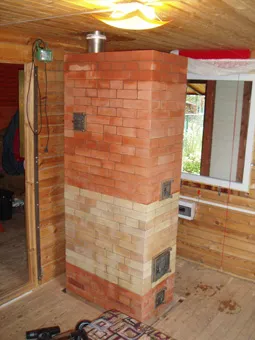

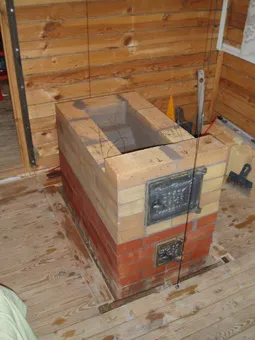

Топить углем кирпичную печь тоже можно. Но возникают сложности с постоянной чисткой. От угля образуется очень много сажи.

А топку нужно выполнять из шамотного кирпича. Сам процесс кладки также довольно трудоемкий и недешевый. Однако есть простой вариант, который вполне подойдет для небольшого дачного домика (до 36 м 2 ).

Порядовка печи на углях и дровах

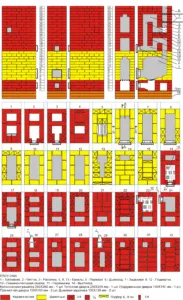

Рис. №4 Подробная порядовка кирпичной печи на угле и дровах

Инструкция по кладке

На будущее можете скачать порядовку здесь.

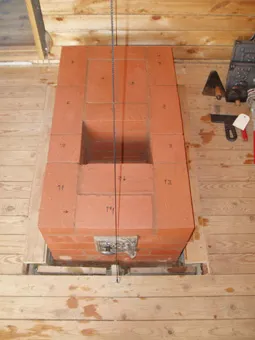

Пошаговая схема изготовления кирпичной печи на дровах и угле:

  1. Для устройства печи потребуется бетонный фундамент с армированием. Размеры фундамента должны на 100 мм превышать габариты печи. А высота составляет 500 – 700 мм. Верх фундамента находится на отметке -0,150.
  2. Выкладывают основание – первые 2 ряда (см. рис. №4) со стандартной перевязкой вертикальных швов. Кладку ведут на цементно-песчаном растворе. Далее в качестве минерального вяжущего используют шамотную глину.
  3. Первый ряд – это дно зольника. Выполняют кладку четко по схеме.
  4. При кладке 2 и 3 рядов нужно не забыть выставить и закрепить с помощью проволоки дверку поддувала.
  5. Четвертым рядом перекрывают зольник и отверстие для поддувала.
  6. Колосниковая решетка укладывается в 5 ряду.
  7. Дверка топки устанавливается при кладке 6-8 рядов.
  8. Выполняют кладку согласно схемы. 6 – 9 ряды образуют топку.
  9. 8 ряд – это свод топки. Он выполняется из ¾ кирпича. А 9-14 ряды его перекрывают.
  10. По схеме выкладывают дымовые каналы.
  11. Задвижки располагают в 26 и 29 рядах.
  12. Завершают перекрытие печи.
  13. Далее выкладывают дымоход.
  14. Сушка печи.

Изготовить такую печь своими руками сможет даже новичок. Достаточно владеть элементарными навыками каменщика. Сложный инструмент также не требуется. Жаростойкие растворные смеси для кладки печей легко приобрести в любом строительном супермаркете.

Подводим итоги

Приобрести готовку печку проще и удобнее. Но при ограниченном бюджете придется изготовить печь самостоятельно. Это дешевле, но требует определенных навыков.

Лучшим материалом для печи на угле и дровах станет жаропрочная легированная сталь. Однако на практике чаще используют старые газовые баллоны из стали марки Ст3 или кирпич. Большой коттедж такой печью не обогреть. Но для дачного домика с 1 – 2 комнатами вполне подойдет.

Как сделать такую печь своими руками разобрано выше. Из ее недостатков нужно отметить необходимость частой чистки. А топить такую печь придется 3 – 4 раза в сутки. Зато уголь прогреет помещение значительно быстрее. И обойдется такая конструкция в 2 – 3 раза дешевле заводского аналога.

Тем же, для кого вопрос экономии не стоит так остро, можно приобретать заводской котел. Только нужно правильно подобрать мощность и учесть возможные теплопотери: оконные и дверные проемы и т. д.

Такой вариант обладает массой преимуществ. Одной закладки топлива хватит минимум на 36 часов. Да и чистить агрегат придется значительно реже. Недостаток только один – придется потратить немалую сумму денег.

Печи камины на угле, сегодня пользуются большой популярностью. Особенно полезен данный отопительный агрегат, будет для региона, в котором стоимость стандартного твёрдого топлива, а именно древесины является очень высокой, что в свою очередь делает использование твердотопливной установки невыгодной. Также угольные самодельные и покупные камины длительного горения для дома, могут полностью автоматизироваться и работать самостоятельно. В данном случае, загрузка топлива будет осуществляться не своими руками, а самой машиной, что очень удобно.

Принцип горения топлива

Угольная печь длительного горения работает несколько иначе, чем стандартные твёрдотопливные котлы, к которых в первую очередь происходит сгорания самих поленьев и только после этого самих приролизных газов.

Интересно знать: стандартные печи длительного горения для дома, температура нагрева в которых несколько ниже, нежели в угольных, преимущественно состоят из двух основных отсеков. Кирпичные, стальные и чугунные камины работают по следующему принципу: в первой камере топливо превращается в золу и газы, во второй выработанные газы продолжают нагревать сам агрегат и соответственно помещение.

Печи для дома на угле работают по следующему принципу- больше всего подвержен нагреву именно верхний слой, меньшая температура наблюдается на выходном канале. Эффективность такого отопительного агрегата в первую очередь заключается в том, чтобы топочный отсек был достаточно большой и мог вмещать большое количество угля. Также кирпичные камины должны иметь более толстые стенки топливного отсека и не такой длинный дымоход, как например, в стандартных самодельных каминах длительного горения для дома, подробней ознакомиться с которыми вы можете в видео роликах расположенных на нашем сайте.

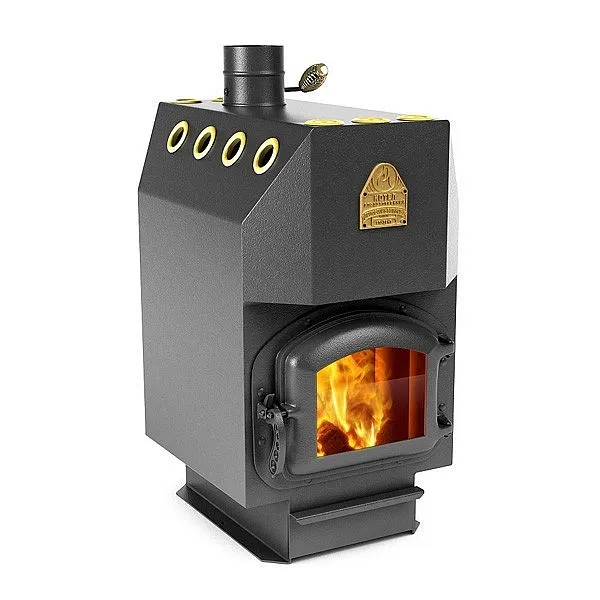

Пристенная стальная модель, оборудована небольшой топливной камерой

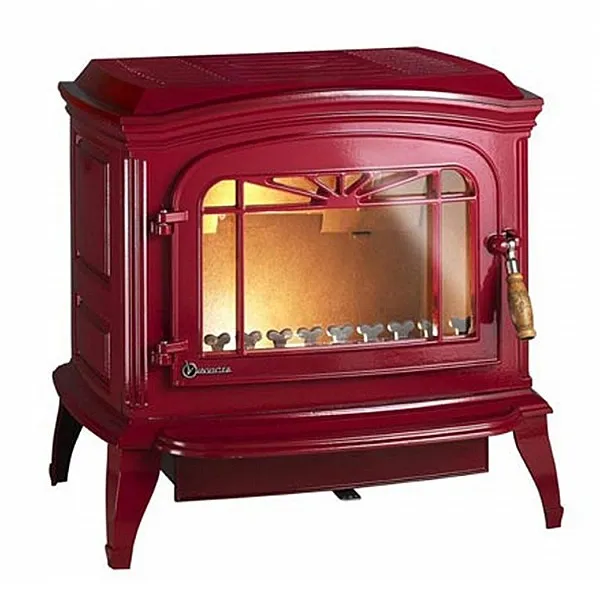

Печь представлена в красном оттенке и оборудована датчиком по контролю за температурой и давлением

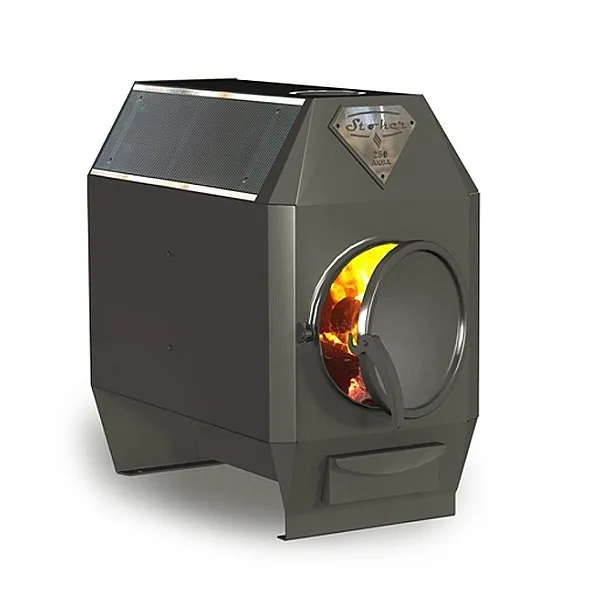

Твёрдотопливная печь с закрытой топочной камерой круглой формы

Важно: печь длительного горения на угле, видео о которой вы можете просмотреть в данной статье, будет иметь более высокий КПД в том случае, если вы установите в саму конструкцию дутьевый вентилятор, который обеспечит качественную принудительную направленность воздушных масс в топливную камеру. Если же ваш камин собран из кирпича, вам понадобится максимально улучшить уровень работы тяги. Для этого оборудуйте очаг поддувалом, продумайте конструкцию дымоходной системы.

Печи на угле своими руками также требуют наличия специального места, а в идеале помещения, в котором будет храниться уголь. Важно чтобы выбранное пространство имело подходящую температуру, имело низкий уровень влажности. Также не рекомендуется хранить уголь больше одного года, так как со временем в топливе начинает слеживаться антрацит.

К недостаткам угольной печи для дома, следует отнести то, что в процессе эксплуатации, пространство легко и быстро загрязняется, предметы, мебель пачкаются. Именно поэтому для установки своими руками данного отопительного агрегат, рекомендуется найти отдельное помещение или огородить данный участок, оборудовать его легко моющимися поверхностями.

Достоинства промышленных котлов на угле

Печи угольные обладают своими исключительными достоинствами, благодаря которым их выбирают многие:

  • Печи на угле при установке в отдельной комнате, соединении с водяным контуром не загрязняют пространство, могут качественно отапливать как одноэтажный дом, так и двухэтажный коттедж;
  • Покупные или самодельные печи на угле длительного горения отличаются высокой эффективностью, теплоёмкостью, хорошим КПД. Также такие модели достаточно экономичны в плане расхода топлива;
  • Поскольку устройство имеет продуманную структуру, остаточные продукты горения оседают и вырабатываются на внутренней поверхности в минимальном количестве, что делает чистку достаточно редкой;
  • Если модель имеет возможность автоматизированной работы, вы может наладить подачу топлива, не делая это своими руками на протяжении нескольких дней. Если же вы дополните агрегат бункером, загрузка может осуществляться в автоматизированном режиме на протяжении 10-15 дней;
  • Дополнительный функционал делает уход и использование агрегата ещё более простым и удобным.

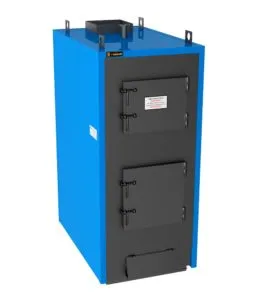

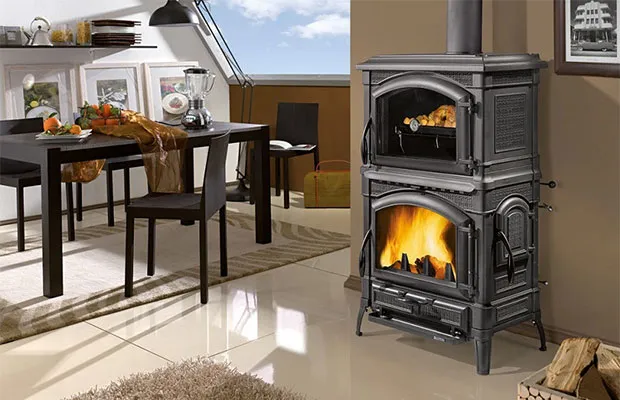

Трёхъярусная печка, оборудованная камерой сгорания, зольником

Из чего состоит модель длительного горения

Несмотря на массу достоинств, в процессе использования печей длительного горения на угле, могут возникнуть следующие сложности:

  • Печь для дома на угле длительного горения требует оборудования для неё отдельного небольшого помещения. С качественной вентиляцией и герметизацией;
  • Поскольку температура горения угля в печах достаточно низкая, после длительного использования могут возникнуть достаточно сложные, серьёзные засоры системы, справиться с которыми можно только путём выполнения чистки;
  • Качественные очаги имеют достаточно высокую стоимость.

Критерии выбора

Покупая или собирая печи длительного горения на угле своими руками, необходимо учитывать следующие моменты:

  1. Угольная самодельная или покупная конструкция должна иметь соответствующую, подходящую мощность. Если ваш дом качественно утеплён и относится к категории новых построек, то для того чтобы рассчитать мощность, вам понадобится разделить площадь всех комнат в которых вы планируете производить отапливание на 10. Конечный результат получается в единице измерения кВт. В том случае если дом далеко не новый, к полученному значения понадобится прибавить ещё около 1-1,5 кВт про запас. Таким образом, температура при выполнении нагрева будет максимально комфортной;
  2. Большую роль играет и то, из какого материал выполнен корпус, топка агрегата. На ваше усмотрение вы можете купить стальную или чугунную модель, а также собрать её своими руками из кирпича.

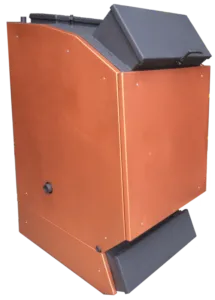

При небольших габаритах и оптимальной массе, агрегат сочетает в себе простоту и функциональность

Важно: стальные модели достаточно быстро нагреваются и также быстро остывают. Они имеют небольшой вес и доступную стоимость. К недостаткам следует отнести образование налёта, коррозии, за счёт плохого взаимодействия с кислотами, щелочами. Чугунное котельное оборудование более долговечное, хорошо переносит воздействие описанной выше среды. Однако материал отличается хрупкостью и нестойкостью к резким перепадам температур. Также такие модели имеют более высокую стоимость и большую массу, по сравнению со стальными аналогами.

Дополнительная информация

Одними из самых эффективных является котельное оборудование шахтного типа. Данный агрегат способен работать без дозаправки на протяжении нескольких суток, однако при этом такое оборудование занимает достаточно много свободного пространства.

Более бюджетной альтернативой являются установки, имеющие нижнюю загрузку. Данная вариация отличается уменьшенной топочной камерой, тем самым оборудование занимает меньше места. Такие модели не автоматизированы и тем самым не зависят от подачи и наличия электричества в доме. К недостаткам относят невысокую тягу.

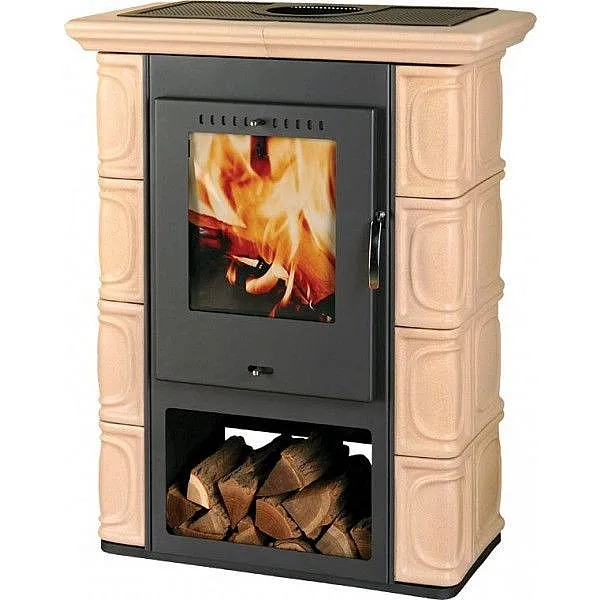

Модель дополнена вместительной дровницей, боковины корпуса облицованы керамикой

Дополнительная функциональность обусловлена наличием в самой конструкции специальных труб

Интересно знать: в свою очередь, полностью автоматизированные установки имеют свои неоспоримые преимущества. В первую очередь они оснащаются ворошителем, полностью автоматизирования для самостоятельной загрузки топлива. Конструкция оборудуется специальными датчиками, которые позволяют контролировать все внутренние процессы, температуру. При необходимости аппарат может перейти в ожидающий или автономный режим, сигнализировать, оповещать о возникнувшей неисправности.

Важно: многие задаются вопросом: можно ли использовать для топик печей уголь? Поскольку в процессе горения угля, температура в топке становится очень высокой, а на выходе напротив- очень низкой, производить отапливание не предназначенных для заданных целей традиционных кирпичных дровяных каминов нельзя.

Делаем печь на угле своими руками

Для того чтобы самодельная установка была возведена согласно всем требованиям и в последующем работала исправно, для сборки топочной камеры используется только огнеупорный шамотный кирпич. Также в конструкции на всех участках должны быть установлены специальные прочистные дверцы.

Для того чтобы агрегат в полной мере подходил для вашего дома, перед началом его сборки подберите подходящую порядовку. Взять её можно из видео, картинок, размещённых на проверенных интернет ресурсах, в книгах. Однако лучше всего доверить составление схемы, порядовки профессиональному печнику.

Инструкция по выполнения кладочных работ своими руками:

  1. Кирпичная печь, за счёт своей большой массы устанавливается только на предварительно подготовленный фундамент, который должен быть больше самой установки на 10-15 сантиметров с каждой стороны. Также он должен заканчиваться за 10-16 сантиметров до уровня чистового покрытия. После залития фундамента бетоном и его выравнивания, выкладываем несколько слоёв рубероида;
  2. Для начала нам понадобится выложить основание для печки. Для этого использует красный кирпич. Кладка выполняется с перевязкой;
  3. Далее выкладывается нижняя часть зольной камеры, после чего устанавливаем поддувальную дверцу;
  4. Перекрываем зольную камеру, оборудуем поддувало отверстием. Начинаем выкладывать ряды из шамотного кирпича. На данном этапе производим установку колосниковой решётки;
  5. Производим монтаж дверцы, благодаря которой будет закрываться топочная камера. Выкладываем до конца стенки топочной камеры, после чего делаем свод и перекрываем его;
  6. Далее нам потребуется установить прочистную дверцу, после чего продолжаем кладку, но уже простым красным кирпичом;
  7. Собираем несколько дымовых каналов, устанавливаем задвижные механизмы.

Печь на углях с варочной поверхностью

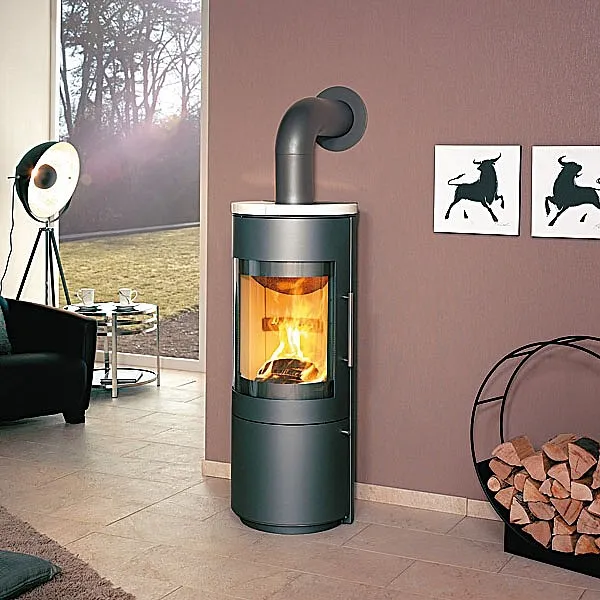

Стандартная пристенная модель округлой формы, подходит для установки в помещениях с ограниченной площадью

Принцип сгорания топлива в очаге: функционирование агрегата

После того как перекрытие полностью собранно, можно приступать к сборке дымоходной системы.

Важно дать конструкции полностью просохнуть и только после этого выполнять пробную топку, для которой сначала используются стандартные поленья и только после этого уголь, пеллеты и другое топливо на ваше усмотрение.

Из данного видео, вы сможете подробней узнать о том, что представляет собой котельное оборудование, работающее на угле, с функцией длительного горения:

  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Как работает печь медленного горения?


Печь медленного горения это устройство, которое использует для горения твердых топливных материалов, таких как дрова или брикеты. Оно предназначено для длительного горения топлива при низкой температуре, которое обеспечивает постоянный выход тепла в течение длительного периода времени.

Печь медленного горения состоит из основной камеры для сгорания, вентиляционных отверстий для притока воздуха и системы управления воздухом. Топливо зажигается в камере и горит плавно и эффективно, обеспечивая тепло. Воздух, необходимый для горения, поступает в камеру через вентиляционные отверстия, а управление воздухом позволяет регулировать скорость горения и температуру. Это позволяет печи медленного горения эффективно

эксплуатировать топливо и получать максимальное количество тепла.

В зависимости от модели, печь медленного горения может иметь дополнительные функции, такие как регулировка температуры, технология чистого горения и система управления выбросами. Эти функции помогают снизить расход топлива и улучшают эффективность работы печи.

В целом, печь медленного горения является экологически чистым и экономически эффективным способом отопления жилых помещений.

Видео. Печь длительного горения своими руками | Дожиг пиролизных газов | Печь из дисков
