Как составить план вентиляции: процесс, стоимость и сроки проектирования

При строительстве и ремонте помещения важно учесть не только дизайн, но и вентиляцию. В статье «Проектирование вентиляции: состав, стоимость и сроки проекта вентиляции» вы узнаете, как правильно разработать план вентиляции для вашего помещения. Мы расскажем о составе проекта, дадим рекомендации по выбору оборудования и подробно опишем стоимость и сроки выполнения работ. Сделайте ваше помещение более комфортным и здоровым с правильной вентиляцией.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

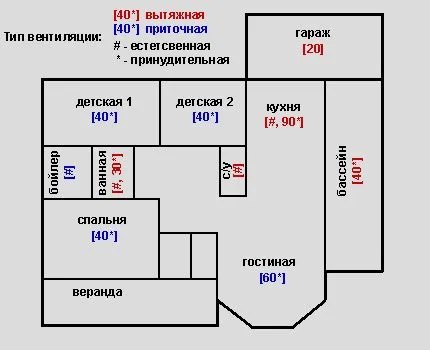

056523304b8f0e8b2fed43b08e66a93a.jpgПример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена. Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

  • Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
  • Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
  • Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
  • Коридор и прихожая. Свободное перемещение воздуха.
  • Кладовка. Естественная вытяжная вентиляция.

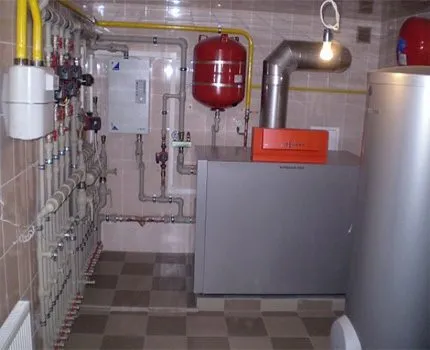

  • Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
  • Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих кратность воздухообмена.

Выбор наилучшей схемы вентиляции

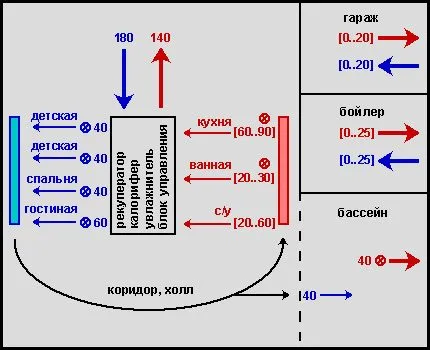

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

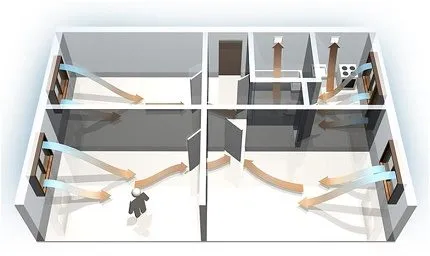

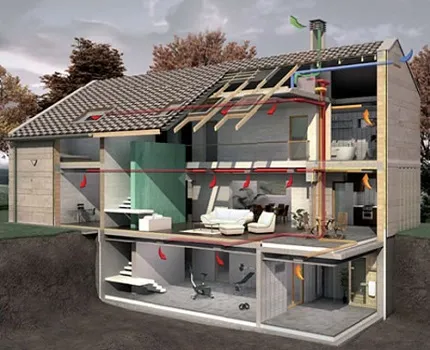

ba705d50da31ba8f96d9542f33597651.jpgОборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами. Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

  • содержать минимальное количество узлов и элементов, которые подвержены поломкам;
  • регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
  • использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
  • наличие резервных решений в случае выхода из строя одного из узлов;
  • система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

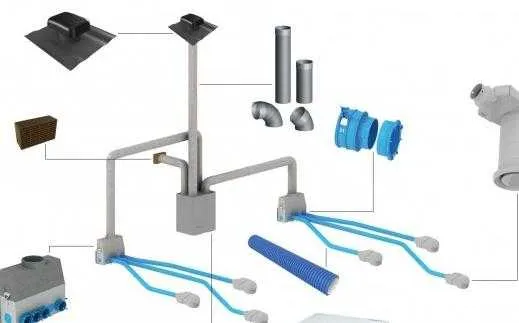

c1e180e31dea0a91be4d09d3b6d0e1c3.jpgСовременные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

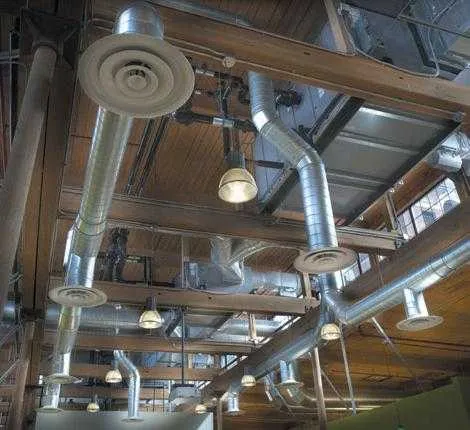

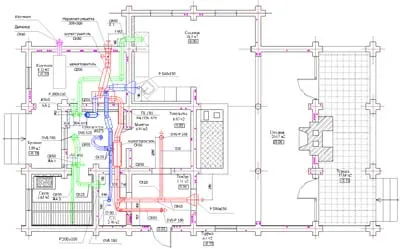

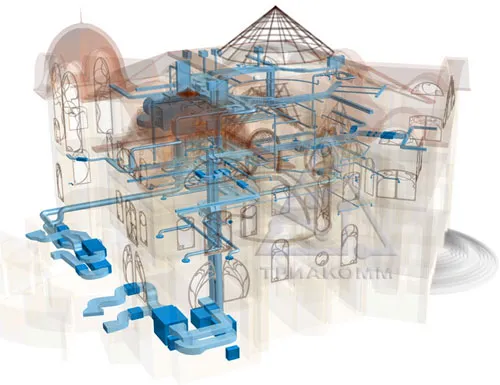

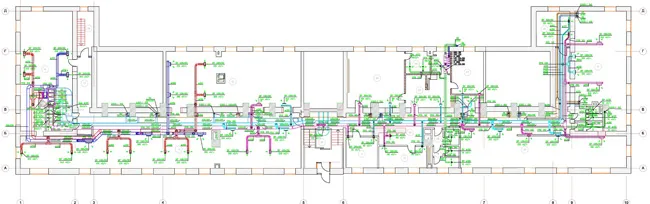

d9839ef51891f64229659d3e5aa9d95d.jpgПриблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

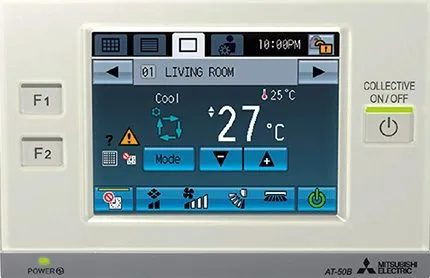

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа вентиляционной установки Swegon Gold.

 !  Заказчику на заметкуСтатья «Управление вентиляцией для обеспечения климат-контроля в домах и квартирах».

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

 !  Рабочий процесс

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

2 Подбор циркуляционных насосов

Циркуляционные насосы предусматриваются при теплоснабжении от котельных или местных водонагревателей и устанавливаются в помещении котельной или теплового пункта. Насосы подбираются по двум параметрам: подаче (объемный расход воды в м3/час) и напору в м. В гидравлическом расчете системы отопления используется массовый расход кг/ч, При пересчете нужно учитывать, что 1 м3/час соответствует 1000 кг/час. Напор 1 м соответствует давлению 10 кПа.

Необходимая подача насоса соответствует расходу теплоносителя на отопление обслуживаемого здания или группы зданий. В курсовой работе можно считать, что котельная или тепловой пункт (ТП) обслуживает одно рассчитываемое здание, и подача насоса соответствует расходу воды на первом участке, идущем от водонагревателя к зданию.

Необходимый напор насоса соответствует давлению Рнас =10кПа.

КОНТАКТНАЯ ИНФОРМАЦИЯ

КОНТАКТЫ


отдел проектов:+7 (495) 215-07-10
отдел монтажа:+7 (495) 215-56-82
отдел оборудования:
+7(495) 644-68-54
диспетчерская и ТО:
+7(499) 505-50-23

2155682@mail.ru

г.Москва, Ленинский проспект, дом 6, метро Октябрьская

ПРО ЭЛЕКТРИКУ

СТАТЬИ ОБ ЭЛЕКТРИЧЕСТВЕ

  • Электрика в ванной
  • Электрика на кухне
  • Заземление: теория и практика
  • Уличная электрика
  • Освещение
  • Тепло от природы
  • Бензогенераторы
  • Замена электрической проводки
  • Свет в зале
  • Освещение жилища
  • Советы по ремонту электропроводки
  • Устройства защитного отключения
  • Кабельканалы
  • Виды монтажа электропроводки
  • Выключатели, диммеры, розетки
  • Свет и дизайн светильников
  • Электрические контакты
  • Правила использования электроприборов
  • Электроподогрев водостоков

Нормативная база для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий. При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

  • Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
  • Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
  • Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

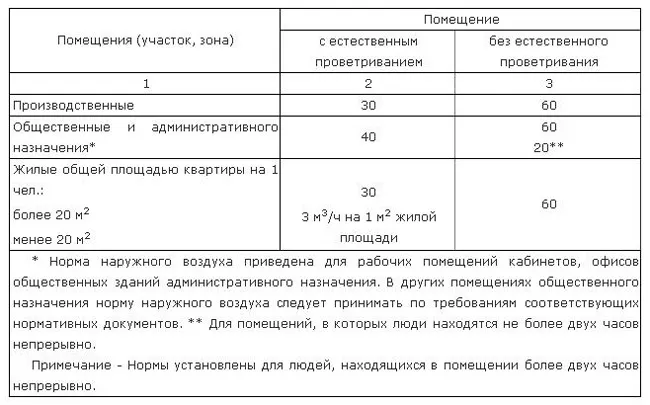

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

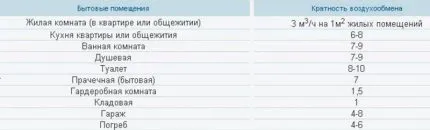

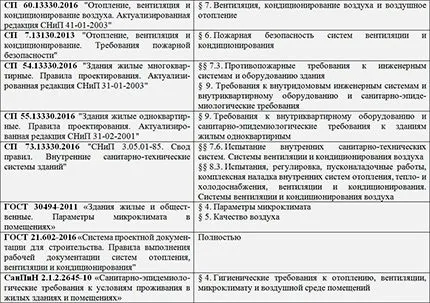

0aaa97c945c98b5959cb15d147b60c68.jpgСуществует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы.

В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

2636a292db4eb824f3c6ed145db919d8.jpgОснованное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

  • ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
  • ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

  • кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
  • качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
  • размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

  • стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
  • стандарт EN 15251 – требования к параметрам микроклимата;
  • акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

d85729cb9b73cceff21e356fafd827c9.jpgДля технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Предпроектные предложения ПП

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.
Разработка документации
Разработка документации на стадии предпроектных предложений включает в себя следующие позиции:

  • общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
  • расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
  • принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
  • технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
  • инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

Калькулятор стоимости проекта

Бесплатный расчет. Все виды зданий. Цены 2015 года.

Перед вами — пример для жилого дома 3 000 кв.м. Для расчета других объектов нужно зарегистрироваться.

Генплан 127 935 51 174 76 761 0 0 0
Благоустройство 78 412 31 365 47 047 0 0 0
Организация рельефа 148 570 59 428 89 142 0 0 0
Архитектурный раздел 1 163 795 465 518 698 277 0 0 0
Конструктивный раздел 1 357 761 543 104 814 656 0 0 0
Технологические решения 0 0 0 0 0 0
Отопление, вентиляция 293 012 117 205 175 807 0 0 0
Водоснабжение и канализация 259 997 103 999 155 998 0 0 0
Электроснабжение и освещение 218 727 87 491 131 236 0 0 0
Сети связи 111 427 44 571 66 856 0 0 0
Автоматизация 119 681 47 872 71 809 0 0 0
Вертикальный транспорт 49 523 19 809 29 714 0 0 0
Кондиционирование 0 0 0 0 0 0
Проект организации строительства 99 046 39 619 59 428 0 0 0
Сметы 99 046 39 619 59 428 0 0 0
Противопожарные мероприятия 61 904 24 762 37 142 0 0 0
Охрана окружающей среды 525 749 525 749 0 0
Мероприятия по обеспечению доступа инвалидов 396 396 0 0
Проект сноса и демонтажа 396 396 0 0
Регламент обращения с отходами 92 204 92 204 0 0
Итого 4 807 581 2 294 281 2 513 301 0 0 0

В подарок — уникальный справочник по зеленым технологиям!


Основные этапы проектирования вентиляции

Проектирование и монтаж систем вентиляции – многогранный и трудоёмкий процесс, включающий в себя несколько последовательных этапов.

  • Задача первостепенной важности – сформировать грамотное техническое задание, ориентируясь на требования к системе воздуховодов для конкретного дома. В итоге должно сформироваться чёткое понимание того, какая именно система подходит под конкретный дом или квартиру.
  • Следующий этап – расчёт значения воздухообмена для каждого помещения. Лучше всего, если подсчётами «займется» специализированная программа, поскольку малейшие просчёты и недоработки чреваты возникновением племени, духоты и высокой влажности.
  • Определение размеров сечения воздуховода. Заниматься расчётными данными должен опытным специалист. Проектирование системы вентиляции может осуществляться на основе прямоугольных или круглых воздуховодов. Ключевой момент – для естественной вытяжки скорость перемещения «пятого океана» не должна быть больше 1м/ч. Что касается установок с механическим нагнетателем – до 5 м/с. Сечения каналов может определить специализированная программа, можно воспользоваться и табличными данными.
  • После завершения всех расчётов, подготавливается принципиальная схема, на основании которой и будет формироваться итоговое тз. Основная схема разделяется на несколько отдельных, ориентируясь на нормативные документы, возможность применения клапанов разделения. Данный шаг необходим для того, чтобы нивелировать опасность быстрого распространения огня по воздуховодам при пожаре.
  • Ни одна программа не в состоянии определить возможные сложности, которые с разной долей вероятности возникают в практических условиях. Монтаж вентиляции невозможно провести, не определившись с оборудованием будущей системы. Приборы должны отвечать расчётным данным и установленным требованиям (на основе акустического и аэродинамического расчёта). Затем необходимо грамотно определить участки, на которых будут установлены вытяжные и приточные агрегаты. Определяются оптимальные зоны для монтажа воздуховодов.
  • Абсолютно все проекты завершаются согласовательными мероприятиями. Несмотря на то, что каждая специализированная программа уже учитывает определенный перечень требований, необходимо провести комплексный анализ системы на предмет ее соответствия архитектурному решению, ТЗ, нормативным актам, законодательству.

Проектирование и расчет систем вентиляции с помощью спец программ

Предлагаем вам несколько полезных программ, которые помогут при проектировании вентиляционной системы:

  1. VentCalc v.2. — с помощью этой программы можно произвести расчет вентиляции, при чем сделать это весьма быстро.
  2. VSV — с помощью данной программы можно произвести расчет вентиляционной сис-мы, аспирации и пневмотранспорта.
  3. Потолок — с помощью этой программы можно рассчитать отопительную сис-му, охлаждение калориферов и оборудования.
  4. RTI — с помощью данной программы можно осуществить расчет теплопотерь и инфильтрации помещений.
  5. STOL —  с помощью этой программы возможно произвести расчет воздухообмена на предприятиях и в заведениях общепита.

Рекомендуем вам посмотреть короткое видео, для понимания, как осуществляется проектирование с помощью программы

Проектирование систем вентиляции.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта Сроки
  Стадия «П» Стадия «Р»
До 300 м2 от 7 рабочих дней от 7 рабочих дней
300-600 м2 от 10 рабочих дней от 15 рабочих дней
600-1000 м2 от 20 рабочих дней от 25 рабочих дней
1000-2000 м2 от 30 рабочих дней от 40 рабочих дней
Свыше 2000 м2 Определяется индивидуально

Как выбрать оптимальную вентиляцию в конкретном случае

3498c0e3ce4464cbb3beb65d238251d1.jpgПри расчетах учитывается конструктивная сложность схемы

Система воздухообмена бывает механической и естественной. Естественная – осуществляется без использования вспомогательных технических средств, за счет разницы давления и температур снаружи и внутри помещения, основываясь на законах физики.

В стенах помещения прокладывается вентиляционный канал, по которому воздух попадает внутрь и выводится из помещения. Т.е. это обыкновенные душники, какие есть в каждой ванной комнате и кухне. Работы такой системы не всегда бывает достаточно для обеспечения постоянного притока и оттока воздуха, ведь движение воздушных масс нельзя регулировать, и она просто зависит от погодных условий.

Механическая система вентиляции обеспечивает принудительную подачу или забор воздуха с помощью вентиляторов, для достижения желаемого воздухообмена в помещении. Может дополнительно быть оснащена пылеуловителями, увлажнителями или нагревателями для улучшения и регулирования качества подаваемого воздуха.

Важно! В том случае, если, например, в квартире нужно усилить работу естественной вентиляционной системы, сооружается система воздуховодов, подведенная к душникам, а приток (или отток) воздуха обеспечивает соответствующий вентилятор. . Проект вентиляции для дома несложно составить самому, если речь идет об усилении уже существующей схемы

Другое дело – спроектировать вентиляционную систему с нуля. Заняться этим вопросом нужно до начала строительства дома, на этапе разработки и расчетов всего комплекса необходимых работ. Это поможет учесть необходимое пространство для прокладывания системы каналов, способы их маскировки, а также отвести место для вентиляционной камеры. Проектирование систем вентиляции в уже готовом помещении отберет некоторое пространство, т.к. чтобы скрыть воздуховодные каналы, например, в жилых комнатах, их зашивают в декоративные короба или прячут над многоуровневым потолком. Итак, какие действия нужно произвести чтобы рассчитать проект?

Проект вентиляции для дома несложно составить самому, если речь идет об усилении уже существующей схемы. Другое дело – спроектировать вентиляционную систему с нуля. Заняться этим вопросом нужно до начала строительства дома, на этапе разработки и расчетов всего комплекса необходимых работ. Это поможет учесть необходимое пространство для прокладывания системы каналов, способы их маскировки, а также отвести место для вентиляционной камеры. Проектирование систем вентиляции в уже готовом помещении отберет некоторое пространство, т.к. чтобы скрыть воздуховодные каналы, например, в жилых комнатах, их зашивают в декоративные короба или прячут над многоуровневым потолком. Итак, какие действия нужно произвести чтобы рассчитать проект?

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

98e433b0a0ed16a0f7d009c79c82ed3d.jpgВоздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

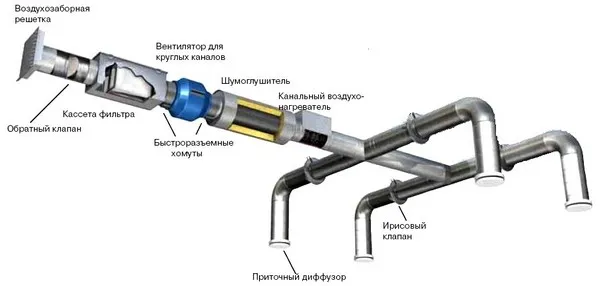

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

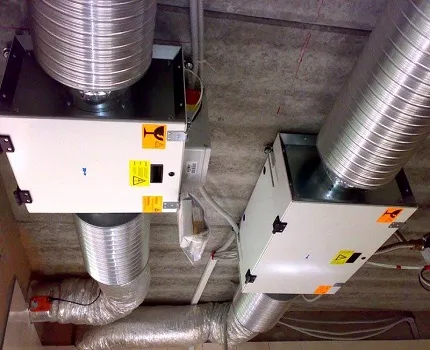

eb4e8c60a99dbc393e28f9557bab0157.jpgМощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

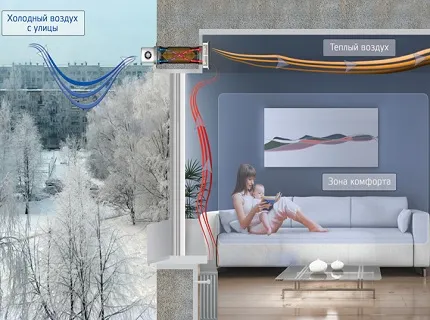

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

855f763a040d3d7b70bcc6ef90e0d421.jpgРекуперация – рациональное использование тепловой энергии для последующего подогрева приточного воздуха. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Подробное описание основных этапов работ

  1. Первичный технологический проект составляется для оценки естественного теплового излучения, проникающего через окна. Отдельно учитывается функционирование бытовой техники с большим тепловыделением, особенно в зоне кухонного пространства, а также наличие бассейна, увеличивающего влажность. В зоне рабочих мест у компьютеров офиса продумывается местная вентиляция. Обязательно учитываются при проектировании монтаж и обслуживание вентиляции, то есть установка должна быть реально осуществимой, а дальнейший плановый осмотр легким и недорогим. После составляется расчет нагрузок на будущую систему воздухообмена с конкретно установленными параметрами влажности и температуры.
  2. Вторая фаза включает в себя подготовку технического задания и официальных документов для взаимодействия с заказчиком.
  3. В конце проводится расчетное моделирование всех процессов, которые будут происходить внутри объекта. Это необходимо для подбора оптимального по мощности оборудования. Одновременно все изменения, вносимые в спецификацию, согласуются с заказчиком.

Особенности проектирования вентиляции и отопления

Для некоторых объектов проектирование выполняется с учетом специальных требований. Например, для помещений может требоваться постоянное охлаждение или, наоборот, поддержание определенной температуры и влажности воздуха. Для некоторых объектов может быть предусмотрена возможность постоянного поддержания температуры ниже нуля.

Также, особенности проектирования отопления и вентиляции зависят от масштабов проектируемых систем. При проектировании вентиляции для офисов, торговых центров, магазинов, гаражей и т. д. все это учитывается специалистами-проектиовщиками.

Отопление

Отопление — это искусственный обогрев помещений в холодный период года с целью возмещения в них теплопотерь и поддержания на заданном уровне температуры, отвечающей условиям теплового комфорта, а иногда и требованиям технологического процесса при помощи устройств (приборов, систем), выполняющих эту функцию.

Системы отопления зданий бывают двух видов: центральные и местные.

В центральных системах отопления тепло вырабатывают за пределами отапливаемых помещений (котельная, ТЭЦ). Затем выработанное тепло транспортируется по трубопроводам (тепломагистралям) в отдельные помещения и здания. Центральные системы отопления подразделяются по виду теплоносителя на водяное, воздушное, паровое и др.

Местные (автономные) системы отопления отличает отсутствие теплопередающей системы – «тепломагистрали». Особенностью местной системы отопления является совмещение генератора тепла с отопительным прибором.

Вентиляция

Вентиляция — регулируемый воздухообмен в помещениях зданий, а также устройства, которые его создают. Вентиляция предназначена для обеспечения необходимых чистоты, температуры, влажности и подвижности воздуха.

Системы вентиляции различаются по функциональному назначению:

• приточная система вентиляции;

• вытяжная система вентиляции ;

• рециркуляционная система вентиляции.

Приточная система вентиляции подает очищенный и подогретый наружный воздух, особенно в холодное время года в рабочую зону помещений, в зону жизнедеятельности людей.

Вытяжные системы вентиляции предназначены для удаления отработанного увлажнённого воздуха из мест его скопления, обычно из верхней зоны помещений.

Рециркуляционные системы вентиляции используют воздух помещения для его охлаждения, в летнее время, или нагрева, в холодный период. При проектировании вентиляции обязательно учитываются все выше перечисленные особенности систем.

Проектирование систем вентиляции зданий заключается в оценке необходимого количества и номенклатуры вентиляционного оборудования и расчета системы вентиляции для достижения сбалансированной работы и выдерживании основных параметров воздухообмена.

Кондиционирование

Кондиционирование — это создание и поддержание определённых оптимальных параметров воздушной среды: температуры, влажности, уровня чистоты и подвижности воздуха.

Системы кондиционирования зданий могут работать вместе с системами отопления как единое целое. При кондиционировании воздуха так же осуществляется очистка от пыли, нагревания, охлаждения, осушения и увлажнения воздуха. Все эти параметры регулируются автоматически системой управления.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

5813db1678bd2d84ff99429f9cce49c0.jpgРасчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляции и вытяжных шахт;
  • наличие фильтрационного оборудования.

Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал. .

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений

Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

ae2d5e65d12d664e85f61c3c43dc81dc.jpgНекоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

  1. На начальном этапе составляют техническое задание.
  2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Дальше следует подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

c19f1e48cc31f5d91b2cedecd1f73e4b.jpgВ процессе разработки пакета проектной документации нужно дополнительно изучить вопросы дальнейшей эксплуатации и обслуживания вентиляционной системы

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

  • Объемы вытяжных и приточных воздушных масс должны быть сбалансированными.
  • Свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений.
  • Не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал.
  • Скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с.

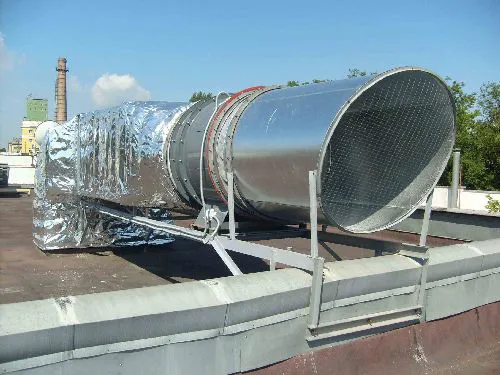

  • Вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Устроенная вентиляция такого типа будет эффективно справляться с подачей свежего воздуха и фильтрацией внутреннего.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Первой стадией проектирования вентиляции является разработка технического задания. Это исходный документ, в котором прописываются все требования заказчика; также к техническому заданию прикрепляется рабочая документация, но основании которой осуществляется проект: расчетная часть, чертежи, схемы, спецификация. Итоговый документ состоит из нескольких подразделов, в которых указываются:

1. Параметры наружного и внутреннего воздуха

      • Температура
      • Влажность

2. Параметры объекта

      • Площадь
      • Высота потолков
      • Запотолочное пространство
      • Тип потолков

3. Данные для расчетов

      • Количество людей в помещении
      • Число единиц техники и ее мощность

4. Параметры вентиляционной системы

Основное назначение вентиляционной системы:

                    • приточная
                    • вытяжная
                    • с рекуперацией тепла/воздуха
                    • наличие секции охлаждения (указывается тип хладагента) или увлажнения

Вид распределительных устройств (решетки, диффузоры) и их тип (потолочные/настенные, регулируемые/нерегулируемые)

Расположение приточно-вытяжного оборудования (обязательно указание на плане)

  • кровля здания
  • рядом со зданием
  • запотолочное пространство
  • вентиляционная камера

5.Перечень документации, подлежащий передаче заказчику

Бланк подбора вентиляционного агрегата

В техническом задании оговариваются сроки проведения работ, а также предоставляемые гарантии. В завершении документа ставятся подписи сторон. Содержание технического задания регламентировано нормативным документом

ГОСТ 19.201-78. Единая система программной документации. Техническое задание. Требования к содержанию и оформлению

ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ

  • Электромонтаж
  • Электромонтаж коттеджа
  • Электромонтаж офисов
  • Электропроводка в квартире
  • Электрификация бани и беседки
  • Монтаж генераторов электричества
  • Электрификация прудов, водопадов
  • Ввод электричества в дом
  • Ввод электричества под землёй
  • Воздушный ввод электрики
  • Ответвление от ЛЭП для коттеджа
  • Заземление
  • Молниезащита
  • Диагностика электрики
  • Сервисное обслуживание электрики
  • Защита от сосулек
  • Защита от снега
  • Умный дом
  • Управление домом Glasis
  • Цены на срочный вызов электрика
  • Цены на монтаж видеонаблюдения
  • Электропроводка на даче
  • Стоимость электромонтажных работ
  • Умный дом для коттеджей
  • Техника безопасности
  • Прокладка кабеля в помещении

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена. Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

239ec75280005171e75e8a6e2dd8c73e.jpgНа схеме хорошо показано направление движения воздуха. Он поступает через окна или двери жилых помещений и перемещается в сторону вентиляционных отверстий

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха. Существуют нормы, регламентирующие поступление воздушных потоков.

d96c220a90ab25ec0a52150375f72983.jpgТаблица кратности воздухообмена, подходящая для многоквартирного дома. Смена воздуха должна активнее происходить там, где наблюдается повышенная влажность, то есть на кухне и в санузлах

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

aa939bed9b2e276d2e8e5ee6677b0d3e.jpgПовысить эффективность естественной вытяжной системы можно с помощью простейшего прибора – вентилятора, установленного в вентиляционный выход в санузле

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, таки специальные механические и технические устройства.

Галерея изображений

Фото из

fe2c414380915754190210138b4753f5.pngБыстро и в полном объеме можно проветрить квартиру, распахнув оконные створки. Однако этот способ признан эффективным только в теплое время года. В холодное он нарушит температурный баланс в помещениях
a0473c21481e39dd07d4f1f7523d5703.pngЧтобы воздухообмен происходил более продуктивно, лучше использовать для проветривания откидные створки. Свежий воздух поступает не по всей высоте окна, а в верхнюю зону – так он более равномерно распределится по комнатам
156414c19edaca50d41ffa9a1701d398.pngЧтобы воздух свободно циркулировал без регулярного открытия форточек, в конструкцию пластиковых окон встраивают приточные клапаны. Они не портят внешний вид окон и не создают сквозняков

Открытые окна – традиционный способ освежить атмосферу в жилье

Приоткрытые форточки и створки пластиковых стеклопакетов

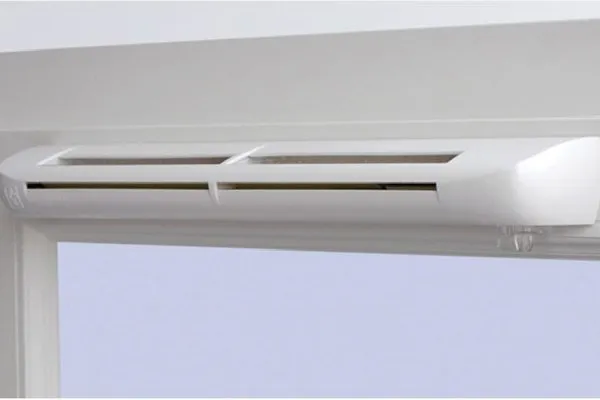

Приточные бытовые клапаны на окнах из пластика

Сплит-системы с транспортировкой свежего воздуха до 15%

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего – под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.

ec3eea6fb24f964b57e677c95aa574a7.jpgПриточную канальную вентиляцию оборудуют в новостройках так называемого элитного класса. Одно из условий монтажа – высокие потолки, позволяющие произвести монтаж без ущерба для интерьера

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один – дополнительные единовременные траты на покупку устройств и регулярные – на оплату электроэнергии.

Проектирование систем вентиляции, кондиционирования и отопления

Проектирование систем вентиляции, кондиционирования и отопления регламентируется СНиПом 2.04.05-91. В соответствии с принципами построения конструкторские решения не должны:

  • нарушать чистоты воздуха;
  • создавать излишний шум или вибрации в помещениях, в частности, в месте установки уровень шума не должен превосходить 110 дБА;
  • быть пожароопасными.

44d306f73c629d51a921dc115da10ab9.jpgКо всему прочему проектирование систем вентиляции и отопления должно предусматривать ремонтопригодность аппаратуры. Это, возможно, удивит владельцев личных коттеджей, но типичная проектная документация включает в себя расчет количества персонала, который должен эксплуатировать оборудование. В остальном все довольно очевидно: наличие агрессивных сред в воздуховодах требует коррозийной стойкости от трубопроводов и воздуховодов, а горячие поверхности в непременном порядке изолируются, чем реализуется идея пожаробезопасности, уже упомянутая выше. Если изоляция не помогает снизить температуру некоторых участков проектируемой системы до безопасной, то помещать их в помещения, где возможно наличие воспламеняющихся аэрозолей или газов, категорически запрещено. И такие помещения следует учитывать отдельно, выполняя проектирование систем вентиляции. Любые нестандартные элементы системы должны выполняться из материалов, разрешенных к использованию в строительстве.

48be58d233e515740f5f0a8a8f00a745.jpgОбщий расчет для помещений, где работают люди, ведется:

  • Летом — исходя из максимально допустимой правилами температуры в помещениях с образованием избытка теплоты. При отсутствии таковой выбирается экономически целесообразная температура из разрешенного диапазона. Расчетные данные указываются в приложениях, и здесь не все так уж очевидно. Температура не может превышать 28 °С, но при более низких показателях таковой у окружающей среды начинает варьироваться соответственно. Проектирование систем кондиционирования и вентиляции направлено на выполнение перечисленных требований.
  • Зимой — исходя из экономической целесообразности поддержания в помещении той или иной температуры, входящей в допустимый диапазон. С минимальной температурой проще, она не должна быть ниже 14 °С.

При этом скорость движения потоков и относительная влажность также выбираются из ряда допустимых значений.

6bb724a94ac1fdcc4cd90d4f0861cbc2.jpgДля полностью автоматизированных помещений, где люди не находятся постоянно, правила предписывают несколько иной подход:

  • В теплое время допускается эксплуатация при температуре воздуха, равной наружной, а если в помещении образуется избыток тепла, то проектирование систем вентиляции должно ставить своей задачей принудительное доведение разницы температур до 4 градусов. При этом температура в помещении не должна быть ниже 29 °С, в противном случае на разницу температур внутри и снаружи можно вовсе не обращать внимания. Эти условия верны, если не требуется дополнительный подогрев воздуха.
  • В холодный период, если нет избытков теплоты, нужно поддерживать температуру 10 °С, если же избытки теплоты имеются, проектирование систем вентиляции должно быть направлено на поддержание экономически целесообразной температуры.

Климатические условия эксплуатации следует брать согласно приложениям СНиПа II-3-79.

fb.ru

Расчет проекта

Мощность вентиляции выражается в кубометрах в час (м3/ч) и показывает, какой объем воздуха способна пропустить через себя вся вентиляционная система в единицу времени. Эта величина зависит от двух параметров – необходимой кратности воздухообмена данного объема и максимального количества находящегося в помещении, обслуживаемом проектируемой приточно-вытяжной вентиляцией, людей, а также их рода деятельности. Проект вентиляции требует расчета мощности в зависимости от обоих параметров, после чего выбирается большее значение.


Мощная система вентиляции

Кратность воздухообмена – безразмерная величина, показывающая, сколько раз в течение часа происходит полный воздухообмен в данном помещении. Строительные нормы и правила (СНиП) предусматривают разные нормы кратности воздухообмена для помещений различного функционального назначения. Для жилых помещений в соответствии со СНиП кратность воздухообмена равна 1, но не менее 30м3 на человека в час. Для кухонь и санузлов кратность воздухообмена составляет 1,5, но не менее 60 м3 на человека в час. Необходимая мощность вентиляции в зависимости от кратности воздухообмена рассчитывается по формуле

L = n * V, где:

L –необходимая мощность вентиляции; n – нормативная кратность воздухообмена; V – объем помещения, равный площади помещения, умноженной на высоту потолка.

В зависимости от количества человек необходимую мощность вентиляции рассчитывают по следующей формуле

L = N * LN, где:

N – максимальное количество человек, находящихся в помещении; LN– нормативное часовое потребление воздуха каждым человеком, в зависимости от функционального назначения помещения (которое подразумевает соответствующий род занятий людей в данном помещении).

СНиП 41-01-2003 предусматривает следующие значения LN:


Более гибко оценить объем необходимого воздухообмена, а значит, и мощность вентиляции, позволяют нормативы, составленные различными общественными и профессиональными международными и федеральными организациями, такими как АВОК, ASHRAE и другие. Составленные ими нормативы носят справочно-рекомендательный характер, внесение их в проект вентиляции необязательно, однако их полезность для повышения эффективности проектирования и монтажа сложно переоценить.

Нормативы воздухообмена, составленные негосударственными профессиональными организациями

Обычно необходимая мощность вентиляционной системы находится в пределах: 100-500 м2/ч для квартир; 1000-2500 м2//ч для частных коттеджей; 1000-15000 м2/ч для производственных, складских и административных помещений.

При необходимой мощности 1000 м2/ч и более в проекте предусматривают отдельное помещение – вентиляционную камеру, в которой производится монтаж основного оборудования, а также автоматического блока, который сможет руководить всей системой в соответствии с заложенной программой. Венткамера должна соответствовать следующим параметрам: плюсовая температура в любое время года, достаточная шумоизоляция, обеспечение достаточной мощности электропитания. Если в качестве нагревательного элемента интегрированного в систему вентиляции воздушного отопления используется водяной калорифер, необходим также подвод воды и монтаж гидроизоляции помещения.

При проектировании и монтаже приточно-вытяжной вентиляции жилых помещений шумоизоляции следует уделить особое внимание. Уровень шума, который едва заметен днем, ночью может казаться совершенно нестерпимым

В соответствие с расчетной мощностью подбирается оборудование вентиляционной системы, протяженность и сечение воздуховодов. При наличии воздушного отопления, воздуховоды должны иметь слой теплоизоляции.

Стоимость проектирования вентиляции будет напрямую зависеть от сложности технического задания.

По итогам разработки техзадания, на генеральный чертеж дома наносится схема вентиляционной системы (если система вентиляции проектируется до начала строительства). Либо, в случае, если вентиляционная система разрабатывается для готового дома, составляется отдельный чертеж системы вентиляции загородного дома.

Пример чертежа вентиляционной системы частного дома

В завершении проектирования, составляется смета – итоговая стоимость проекта вентиляции и программа дальнейших работ. После окончания этапа проектирования начинается монтаж вентиляции.

Составление проектного плана системы вентиляции – ответственный этап, являющийся ключевым для всего строительства. Лучше доверить его специалистам.

Этапы проектирования вентиляции

Проектирование систем вентиляции в обязательном порядке требует тщательного подхода и проведения точных расчетов всех элементов систем. Составляя комплект проектной документации, специалисты просчитывают и выбирают оптимальную схему организации воздухообмена для каждого помещения, а также наиболее подходящие для конкретной задачи тип оборудования и материалов.

  • Проектирование систем вентиляции выполняется в несколько этапов:
  • Получение и анализ исходных данных. На данном этапе проектирования вентиляции специалисты изучают представленные заказчиком документы, включающие следующую информацию:
    • техническое задание на проектирование;
    • технические условия;
    • план здания (раздел АР);
    • технологический раздел проекта (если предусмотрен).

На данном этапе осуществляется выезд специалистов на объект проектирования.

  • Расчеты. Производятся все необходимые расчеты, а именно определение количества необходимых систем, проводятся тепловые расчеты, определяется количество приточного и вытяжного воздуха, производительность противодымной вентиляции, определяются укрупненные показатели систем и т.п.
  • Графическая часть. Составление схем, планов и чертежей. Определив количество и параметры проектируемых вентиляционных систем, проектировщики готовят чертежи и схемы с указанием трассировки воздуховодов, расположения элементов систем, определяют требуемые сечения воздуховодов, размеры воздухораспределителей и прочих элементов, места размещения оборудования и т.п. Чертится план-схема. Производятся аэродинамические расчеты сети воздуховодов. На данном этапе работ проектировщики производят увязку проектируемых систем вентиляции с прочими инженерными сетями здания. Так же обязательно учитываются архитектурные особенности объекта проектирования.
  • Выбор оборудования. В соответствии с результатами проведенных ранее расчетов и планами разводки систем вентиляции производится подбор основного оборудования. При подборе оборудования учитываются требуемые для конкретного объекта проектирования параметры:
    • массо-габаритные;
    • энергоэффективность;
    • шумность;
    • надежность;
    • ремонтопригодность и наличие ЗИП;
    • экономические показатели.
  • Окончательная верстка проекта. На данном этапе составляется спецификация оборудования и материалов, оформляется пояснительная записка, общие данные с заполнением таблиц результатов проведенных расчетов и выбранного оборудования.
  • Согласование. Оформленный и сшитый проект далее предоставляется на согласование в соответствующие надзорные органы и контролирующие службы для подтверждения соответствия принятых проектных решений действующим техническим нормам. По результатам положительного заключения с заказчиком обсуждается проект договора на проведение СМР, сроки и условия поставки оборудования, проведения монтажных и пуско-наладочных работ.

Что включает в себя проект системы вентиляции

Любые проектные работы состоят из нескольких основных стадий. Прежде всего – это составление технического задания (ТЗ). Оно представляет собой основной документ, содержащий исходные требования и условия для проектирования. Здесь указываются необходимые характеристики воздухообмена, требуемые параметры оборудования, исходные данные, которые характеризуют помещения – конфигурация, целевое использование, виды строительных материалов.

Чаще всего ТЗ составляется совместно владельцем здания и Исполнителем, что облегчает предстоящую работу.

На основании информации и требований, приведенных в ТЗ, проектирование инженерных систем вентиляции выполняется в несколько основных этапов:

  • Сбор недостающих исходных данных, замеры в помещениях, выяснение всех требований Заказчика
  • Определение расчетным методом основных характеристик будущей системы – кратности воздухообмена, сечения и протяженности воздуховодов, мощности вытяжного и приточного оборудования
  • Разработка конструктивных особенностей сети вентиляционных каналов с учетом удобства эксплуатации и возможности дальнейшей модернизации
  • Выбор производителя и марок оборудования в соответствии с ранее рассчитанными характеристиками
  • Выполнение акустического расчета (шумоподавление)
  • Разработка теплоизоляционных покрытий

e164ec679a72a68eef32dcb85e476032.jpgПрофессионально разработанный проект системы вентиляции включает в себя:

  1. Описательную и расчетную часть (пояснительная записка)
  2. Графическую часть (схемы и поэтажные планы с размещением воздуховодов и оборудования)
  3. Спецификацию всех необходимых материалов и оборудования
  4. Сметный расчет стоимости оборудования, материалов и монтажных работ

Проектные решения должны быть согласованы с Заказчиком и всеми заинтересованными лицами и организациями.

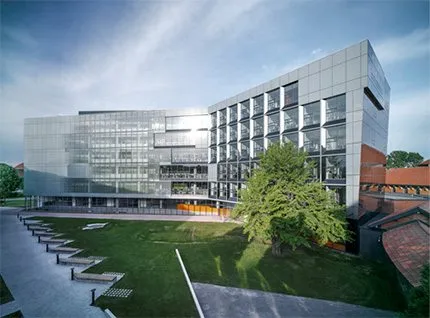

Разработка систем вентиляции, кондиционирования и увлажнения для промышленных Объектов, предприятий общественного питания, бань, саун и бассейнов будет значительно отличаться по сложности от выполнения тех же работ для коттеджей.

К таким Объектам предъявляют повышенные требования безопасности. А также, технические особенности обеспечения должного воздухообмена предполагают, порой, четкое зонирование площадей с устройством воздушных завес, мощных вытяжных устройств на опасных участках, точного распределения потоков воздуха с обеспечением необходимого уровня влажности и температуры.

Проектирование и монтаж систем вентиляции подобного уровня ответственности сопряжены с применением глубоких инженерных знаний, самых современных технологий и методов расчета.

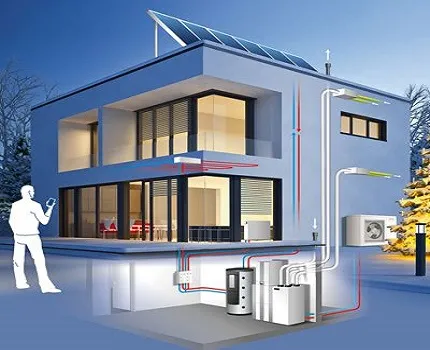

Мы успешно выполняем проектирование и монтаж систем вентиляции и кондиционирования на Объектах недвижимости абсолютно разного предназначения. Мы разрабатываем и устанавливаем только эффективные системы, которые обладают долгим сроком службы и высокой ремонтопригодностью. По всем видам работ мы несем гарантийные обязательства.

Расчет системы вентиляции

Проект системы вентиляции, прежде всего, начинается с вычисления производительности системы вентиляции. Для этого определяется достаточный воздухообмен в помещении и его кратность: т.е. сколько необходимо полных замен отработанного воздуха в помещении за единицу времени, 1 час. Для каждого помещения (комнаты) в зависимости от его назначения, на основе предусмотренных государственных требований, вычисляется индивидуальный показатель, а затем результаты суммируются.

К расчетам приступают после создания рабочего чертежа

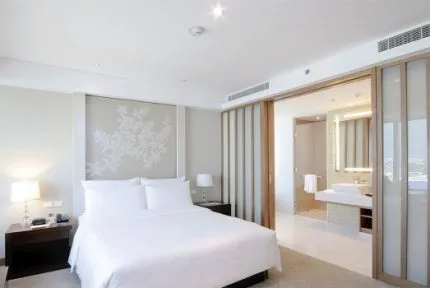

Для разных комнат требования к кратности воздухообмена отличаются. Например, для жилых комнат, где отсутствует естественная вентиляция на одного человека требуется 60м3/час. В спальнях показатель меньше, т.к. спящему человеку требуется меньше кислорода, 303/час. В расчет берется только то количество людей, которое будет пребывать в комнате постоянно. Т.е. не следует увеличивать показатель для гостиной или кухни потому что к вам иногда приходят гости, и вы принимаете их в этом помещении.

Итак, расчет необходимо произвести по двум показателям: количеству людей и кратности. Считать следует по обеим формулам, а затем ориентироваться на большее значение.

Для вычисления необходимого воздухообмена в комнате (L) по количеству необходимо умножить количество людей(N) на количество потребляемого им воздуха(Lnorm)

L=N*Lnorm

Для определения того же показателя по кратности, необходимая кратность воздухообмена(n) умножается на объем помещения(V)

L=n*V

В зависимости от назначения комнаты, показатель n составляет:

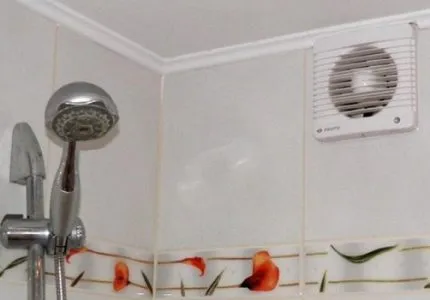

  • для санузла – 7;
  • для кухни – от 5 до 10;
  • для жилой комнаты – до 2;
  • для офиса – до 3.

Сложив отдельные результаты каждой комнаты, получаем общую производительность системы вентиляции.

Важно учитывать этап фильтрации при расчете скорости движения воздуха

Чем меньше размер воздуховода, тем выше скорость движения потока внутри, однако при этом возрастает сопротивление и уровень шума при работе системы. Оптимальной скоростью будет 3-4 м3/час. Воздуховоды большого размера поставляют большее количество воздуха и работают тише, однако спрятать их будет куда сложнее. Сэкономить пространство можно с помощью каналов с прямоугольным сечением, т. к. их высота в два раза меньше ширины, поэтому их еще называют плоскими. Воздуховоды с круглым сечением легче монтируются, имеют лучшие аэродинамические показатели, но при этом займут больше места, а замаскировать их будет сложнее.

Для того, чтобы рассчитать площадь сечения, т. е. размер воздуховодов. Чтобы это определить нужно знать скорость движения воздуха внутри воздуховодного канала, а также объем воздуха, проходящего по воздуховоду за единицу времени. Расчеты производятся по формулам, однако, если вы не сильны в математических операциях, воспользуйтесь для расчета вентиляции. Вам нужно только ввести свои данные в соответствующие поля, подсчет произойдет автоматически.

Таким же образом можно вычислить необходимое количество диффузоров, вентиляционных решеток, мощности калорифера, и даже ежемесячные затраты электроэнергии.

Такие сервисы помогают облегчить процесс подсчетов, однако все же будет лучше, проект на вентиляцию составит специалист с опытом работы. Ошибки в расчетах приведут к нарушениям работы системы вентиляции, сложности ее ремонта и обслуживания. Неправильно рассчитанная вентиляция может оказаться просто бесполезной, а расчеты и установку придется проводить заново.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.

Что изображается на плане этажа?


План этажа — это графическое представление этажа здания с указанием расположения всех помещений, дверей, окон, стен, лестниц, лифтов, вентиляционных и других инженерных систем. Обычно на плане этажа изображаются следующие элементы:

  1. Номера и названия помещений, их размеры и функциональное назначение.

  2. Размеры всего этажа и расположение помещений на нем.

  3. Расположение окон и дверей в каждом помещении.

  4. Расположение входов, выходов и путей эвакуации.

  5. Расположение внутренних стен и перегородок.

  6. Расположение внутренних лестниц и лифтов.

  7. Расположение систем отопления, вентиляции, кондиционирования воздуха, электрооборудования и других инженерных систем.

План этажа используется для планирования интерьера, проектирования систем отопления, вентиляции, кондиционирования воздуха и электрических сетей, а также для управления эвакуацией в случае пожара или других аварийных ситуаций.
