В статье «Как безопасно и правильно подключить светодиодный светильник» вы узнаете, как подключить провод к светодиодному светильнику без риска для здоровья и повреждения оборудования. В статье представлена подробная инструкция и полезные советы по безопасности.
Мастера компании “GreenLed” каждый день консультируют и дают ответы на запрос покупателей — какие есть нюансы при подключении светодиодных светильников. Всегда есть возможность заказать услуги профессионального электрика, но большинство людей предпочитает попробовать сначала самостоятельно подсоединить устройство освещения, функционирующее на светодиодах, к электрической сети.

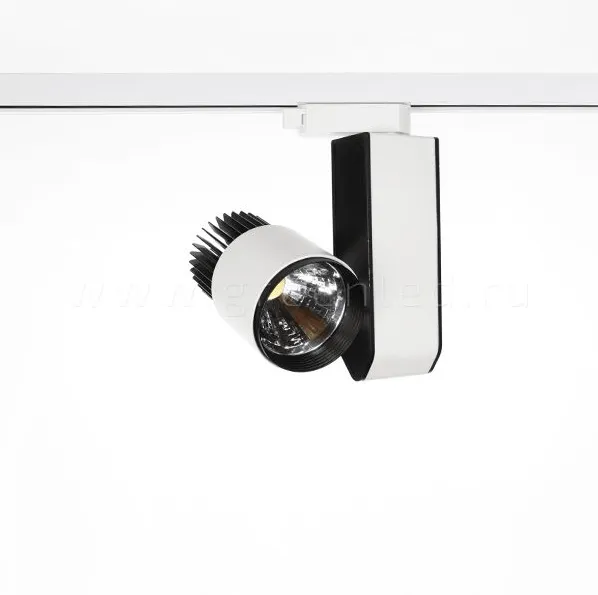

Мы продаем трековые светодиодные светильники для жилых, коммерческих и офисных помещений. Вариант, как правильно подключить светильник, никак не коррелирует с их конструктивными особенностями. Правила всегда одинаковые.
В данном материале расскажем все о подключении светодиодного светильника на простом человеческом языке. А также осветим тему, как подключить два или три светодиодных светильника (с этим часто возникают проблемы).
Как подключить светодиодный светильник к сети 220В
Часть покупателей спрашивают у нас, как решить задачу по электрическому питанию светодиодных светильников от переменного напряжения стандартной сети в 220 Вольт. Вообще-то никакой особой проблемы тут нет. Лучше всего приобретать агрегаты с уже встроенным в них преобразователем AC/DC. Такие устройства можно тут же подсоединять к обычной электропроводке в вашем доме или офисе.
Как подключить светодиодный светильник? Легко и просто. Рассказываем.
Чаще всего в светильнике есть маленький преобразовательный блок и пара проводов непосредственно для подключения. Этот самый блок выпрямляет, стабилизирует и понижает входное напряжение до необходимого значения. В продукции компании Greenled этот блок называется драйвер. Он находится внутри корпуса светильника. Подробнее про устройство осветительного прибора можно почитать здесь.
Как подключить светильник 2/3 проводами
Светодиодный светильник функционирует на 2 или 3 проводах. В большей части жилых пространств и офисов электроразводка произведена 2 проводами: нулевым и фазным. Это, соответственно, синий либо голубой провод и второй — белый, оранжевый, коричневый, черный, серый, красный, фиолетовый или бирюзовый. 3-й, заземляющий провод, окрашенный в желто-зеленый, в большинстве случаев не применяется.

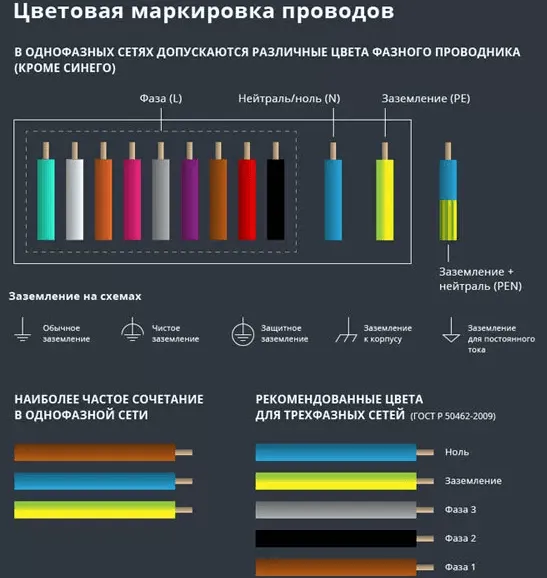

Вы можете встретить различные цветовые решения. Мы постарались учесть все возможные варианты.
Соответственно, подсоединение светильника в стандартизированном варианте проводится посредством 2-х проводов и при помощи специализированных клеммников. На корпусе блока электрического питания прибора вы найдете латинские буквы, обозначающие входные проводники: “L” означает “фаза”, “N” означает “ноль”. Именно так осуществляется 2-проводное подключение без применения заземления.
Обычно схеме подключения светодиодных светильников выглядит так.
Если вы обнаружили в сети обособленную заземляющую жилу, ее нужно будет присоединить к соответствующему выводу на корпусе устройства. Это даст заземление в 3-проводном способе подключения.
Редко используется, но иногда встречается.
Как подключить два, три светильника и больше
Пожалуй, в 80 процентах случаев нужно подключить более одного светильника от 1 выключателя — два, три, четыре и более. Как вариант, в вашем жилом помещении имеются натяжные потолки, и вы решили использовать целый пул светильников, размещенных по потолкам в нескольких комнатах. В реальности применимы 3 базовые схемы подключения светильников, они соответствуют трем топологиям электроразводки:
1. Последовательная. Производим прокладку фазного провода к 1-у прибору и от него последовательно ко 2-му, 3-му и так далее последовательно и по порядку. Нулевой проводник будет соединен непосредственно с последним в ряду светильником. Преимущество метода: потребуется мало проводов и совсем немного времени. Недостатки метода: чем больше приборов будет подключено в последовательной электроразводке, тем меньше будет яркость каждого из них. А еще при поломке хотя бы одного светильника заканчивают свою работу вообще все — сколько бы их ни было в цепочке.
Этот способ подходит, если надо “дешево и сердито”.
2. Параллельная. Этот метод отличается большей практичностью. По сути, к каждому прибору подтягивается свой кабель. Недостаток очевиден: огромный перерасход кабельной продукции. Однако плюсы данного метода обычно перевешивают чашу весов: яркость светильников будет такой, как обещают производители, а поломка одного прибора не приведет к выходу из строя других — они будут продолжать “гореть”, как и прежде.
Проводов больше, зато высокая яркость освещения.

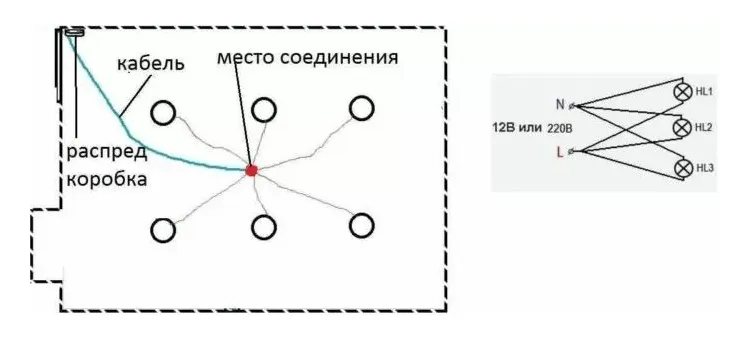

3. Лучевая. Лучевая топология электроразводки считается даже не самостоятельным методом, а скорее вариантом параллельной. Однако такой метод помогает потратить гораздо меньше электрокабеля. Первостепенно устанавливают кабель до точки на стене или потолке, что равномерно удалена от смонтированных осветительных приборов. Там ставят распределительную коробку. И уже от нее тянем короткие кабельные линии к светильникам.
Как вы понимаете, метод не во всех случаях подходит, но если приборы расположены радиально или по периметру квадрата — это вполне возможно.
Одноклавишные и двухклавишные выключатели
Во время прокладки проводки используется два типа выключателей:

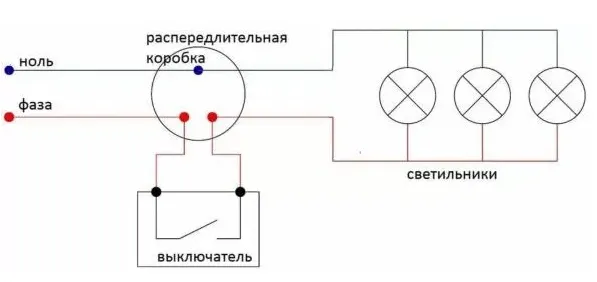

одноклавишные – созданы для управления 1 или рядом светильников. Например, свет загорается одновременно в туалете и в ванной. Здесь будет только 1 пара контактов;

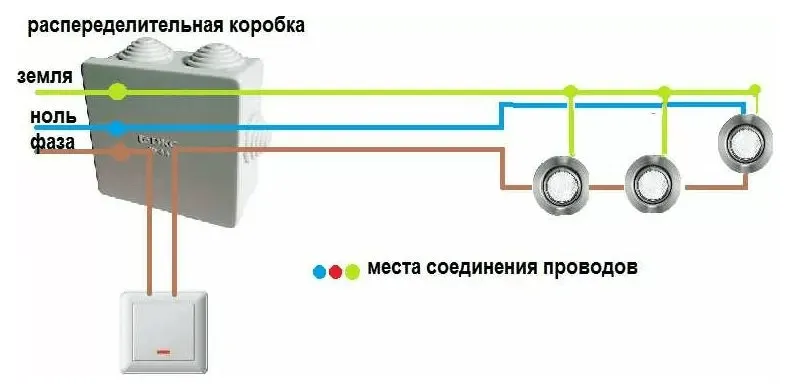

Обратите внимание, как идут провода.

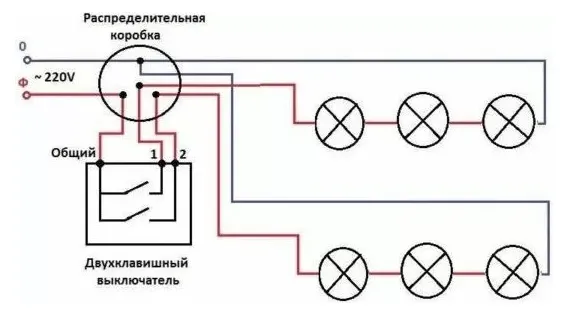

двухклавишные – можно включать или выключать 2 отдельных прибора или же 2 отдельные группы приборов. Например, горит свет в коридоре, но НЕ включается в спальне в этот момент. Здесь будет 2 пары контактов.

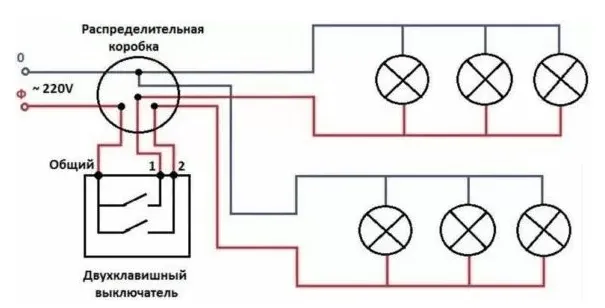

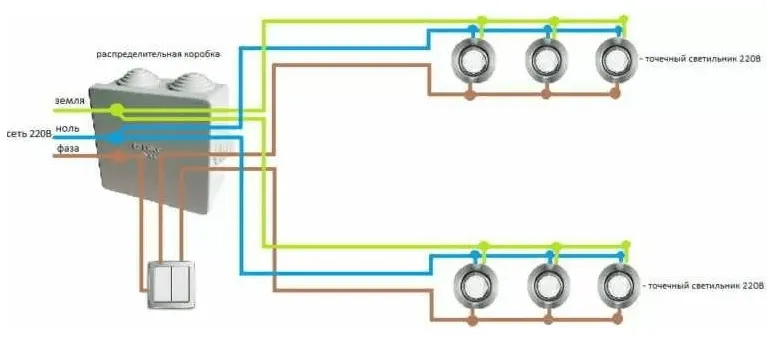

На практике это будет выглядеть так.
Отметим: на контакты выключателя нужно подводить фазный проводник. Он будет коммутироваться ими, коррелируя с положением клавиши (нажата или не нажата). Нулевой провод ведем к прибору прямо из распределительной коробки, здесь коммутация не нужна.

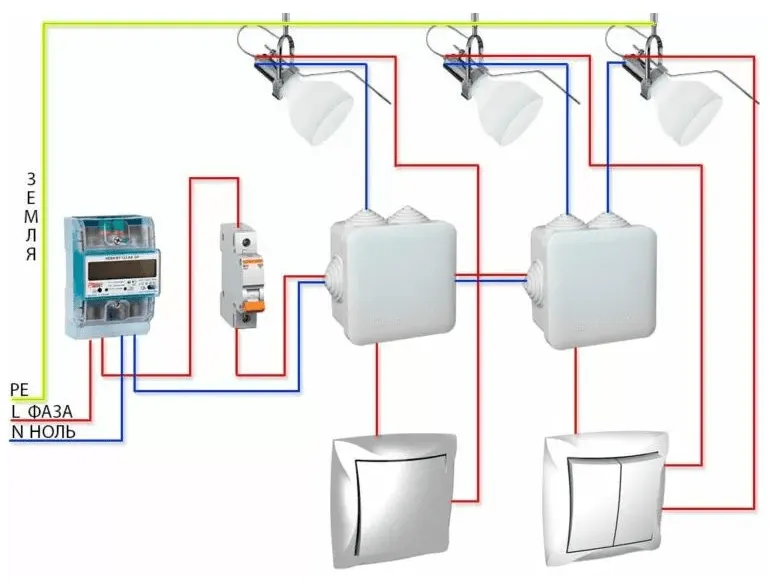

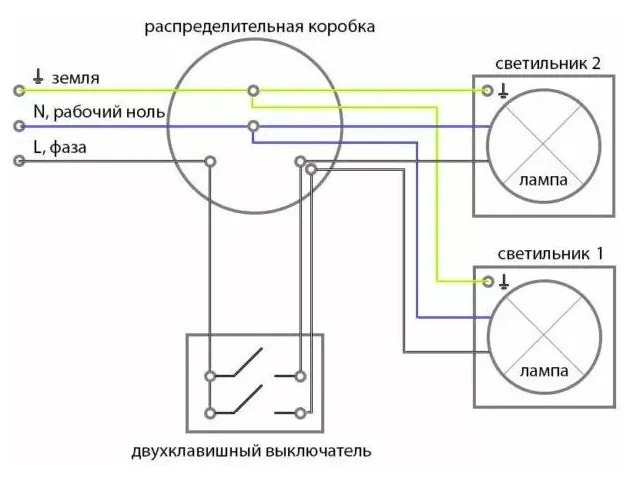

Максимально подробно проиллюстрировано на схеме.
С помощью чего производится подключение светодиодных светильников
При установке вам потребуются высококачественный инструментарий и дополнительные материалы. Если решили делать все своими руками, купите плоскогубцы и кусачки. Вероятно, они есть у вас дома. Также понадобятся отвертки двух типов — стандартная и индикаторная с отлично изолированными рукоятками (чтобы вас не ударило током).

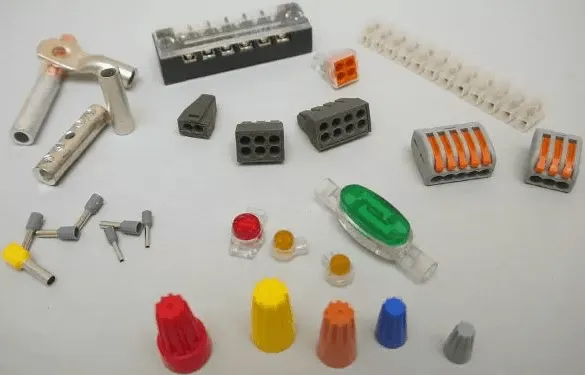

Для соединений, что относятся к межпроводному виду, замечательно подходят клеммные разъемы зажимного типа. Также можно приобрести стандартные клеммники под винт из пластика — это будет выгоднее по финансовым соображениям.
Итоговый набор покупок небольшой, но к выбору необходимо подходить максимально ответственно.
Дополнительно лучше прикупить рулон ленты для изоляции. А если предполагается, что придется производить зачистку жил от изоляции, стоит также добавить к списку покупок стриппер, также называющийся щипцами для зачистки электропроводов.
Как подключить светодиодный светильник к сети 220В и не получить удар током
Защитить себя вам помогут самые простые меры предосторожности, вынесенные вами еще со школьных уроков ОБЖ. Базовое правило — не начинайте никакие работы без полноценного отключения подачи электричества в квартиру или офис (то есть во все помещение, а не только в одно место). Недостаточно вырубить светильник или обесточить комнату, потребуется отключить нужный «автомат» в электрощитовой.

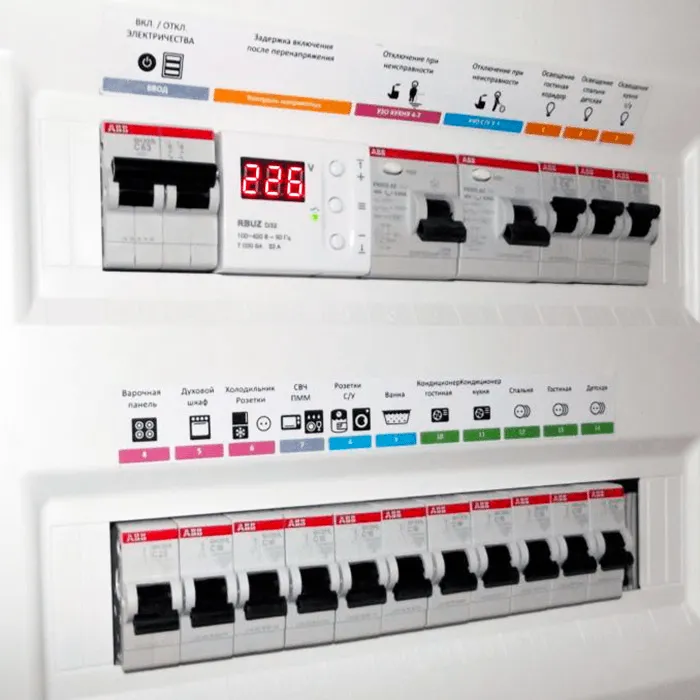

Так выглядит электрощиток.
Но даже после этого перед тем, как приступать, проверьте, что напряжение в 220 Вольт на проводах действительно отсутствует! Это можно сделать посредством специального индикатора. Чтобы гарантированно обезопасить себя от удара током, наденьте специальные диэлектрическими перчатки из резины.
Еще одно правило: нашли при внешнем осмотре механическое повреждение прибора, не монтируем его, так как электроизоляция могла быть нарушена. Правило безопасности, не касающееся напрямую электроники: если монтаж производится на приличной высоте (потолок), используем надежную стремянку и не используем стул, стол, кресло, табурет.
Когда монтаж будет произведен, нужно убедиться в том, что схема подключения светодиодного светильника или нескольких светильников верна. Также проверяется надежность получившихся соединений. Если все сделано верно, и неправильные коммутации исключены, не должно произойти короткого замыкания в электрической сети.
Обратитесь к мастерам
Даже если вы не хотите заказывать услуги электрика, не стоит пренебрегать помощью профессионалов — вы можете пообщаться с мастерами компании “GreenLed” и получить развернутую консультацию по подбору светильников, расчету количества и безопасных способах их установки.
