Принцип работы и ремонт устройства слива унитаза

В данной публикации рассказывается о принципе работы и основах ремонта устройства слива унитаза. Вы узнаете, как работает сливной механизм, какие части входят в его состав и как их заменить, чтобы избежать проблем с сливом воды. Мы подробно рассмотрим устройство слива унитаза и дадим советы по устранению неисправностей.

Обязательной принадлежностью любого благоустроенного жилья является бачок и входящий в его комплект сливной механизм для унитаза. Последний чаще всего выходит из строя, что приводит к созданию дискомфортных условий при посещении санузла. Чтобы реже сталкиваться с данной проблемой, следует правильно подобрать, установить и настроить механизм слива. Разобраться с этим вопросом поможет данная статья.

Устройство сливного бачка унитаза с кнопкой представляет собой сложную систему, которая обеспечивает управление сливом воды из бачка в унитаз. Основной принцип работы заключается в создании давления воды при нажатии на кнопку, что запускает процесс слива. В случае неисправности устройства сливного бачка унитаза с кнопкой, рекомендуется обратиться к специалистам для проведения ремонта и восстановления нормальной функциональности системы. Важно своевременно обслуживать и проверять работу устройства слива для избежания неприятных сюрпризов и экономии воды.

Чтобы сливной механизм качественно выполнял свои функции, его нужно правильно установить и настроить

Содержание

Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

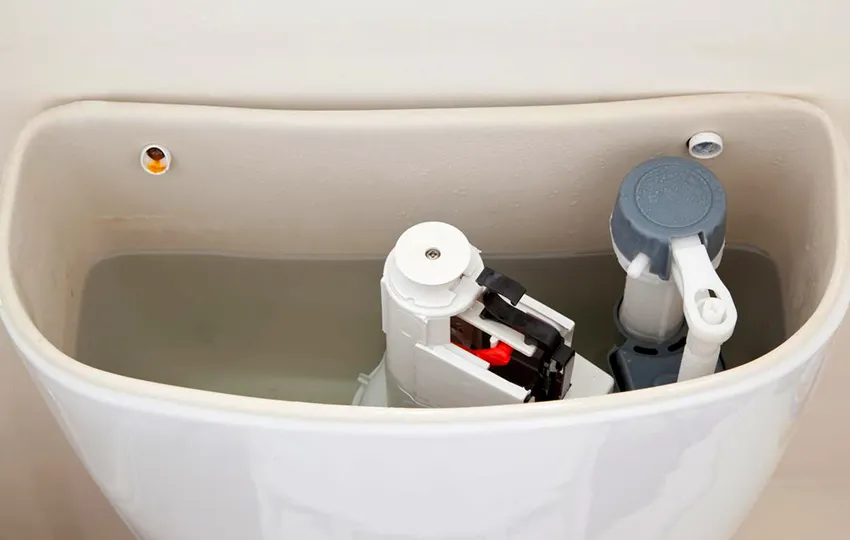

Принцип работы сливного механизма в бачке унитаза

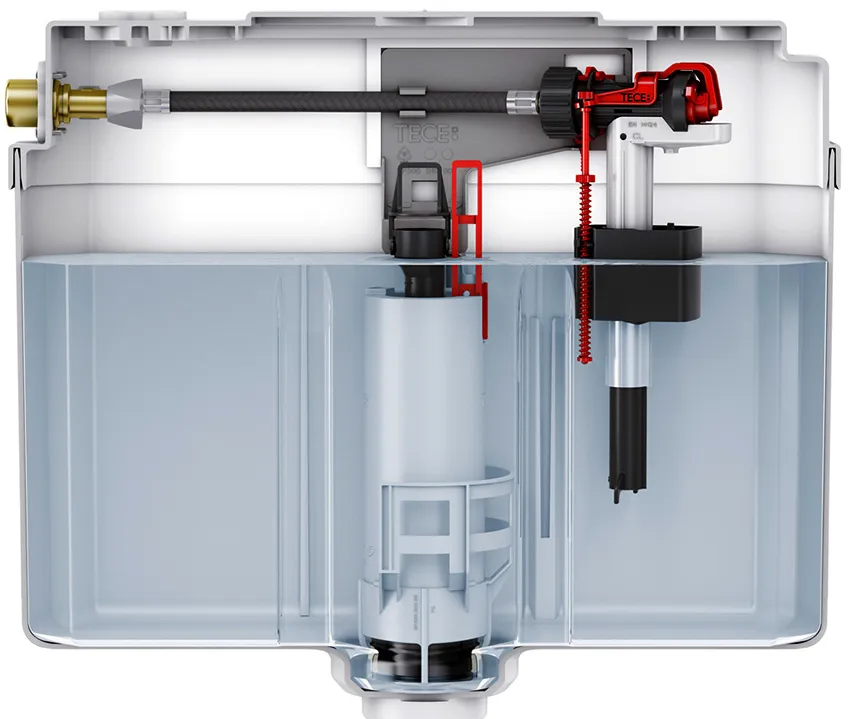

Принцип работы сливного механизма в бачке унитаза

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Вода подается в емкость бачка за счет наливного или впускного клапана

Вода подается в емкость бачка за счет наливного или впускного клапана

Как должен работать сливной механизм для унитаза

Сливной механизм для унитаза располагается внутри бачка. Он не отличается сложной конструкцией, но выполняет важные функции. Сливной механизм отвечает за слив воды из бачка, наполнение емкости водой, контроль над уровнем воды, что исключает вероятность переполнения резервуара в момент достижения жидкостью определенного уровня.

Принцип работы сливного бачка состоит в следующем. Вода поступает в емкость через наливной клапан, который может находиться в стенке или днище бачка. По мере наполнения емкости активируется запорное устройство в виде поплавка или клапана, которое перекрывает подачу жидкости в момент достижения ею определенного уровня, блокируя наливной клапан.

Когда возникает необходимость выполнить смыв воды, оказывают воздействие на кнопку или рычаг, благодаря чему открывается запорный клапан сливного бачка унитаза. В результате жидкость поступает в чашу унитаза. Аналогично работают системы с двойной кнопкой. Когда нажимают на маленькую кнопку, из резервуара выливается часть воды, когда на большую – осуществляется полный слив.

Важно! Сливной механизм бачка унитаза с кнопкой на два режима обеспечивает экономию воды.

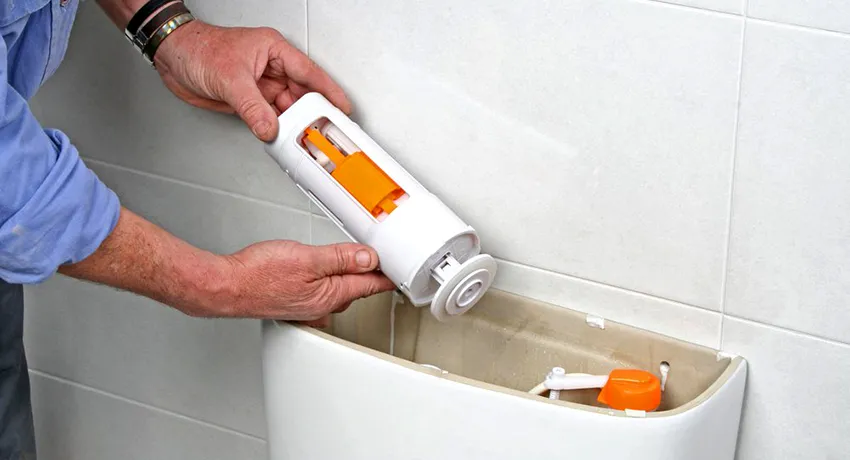

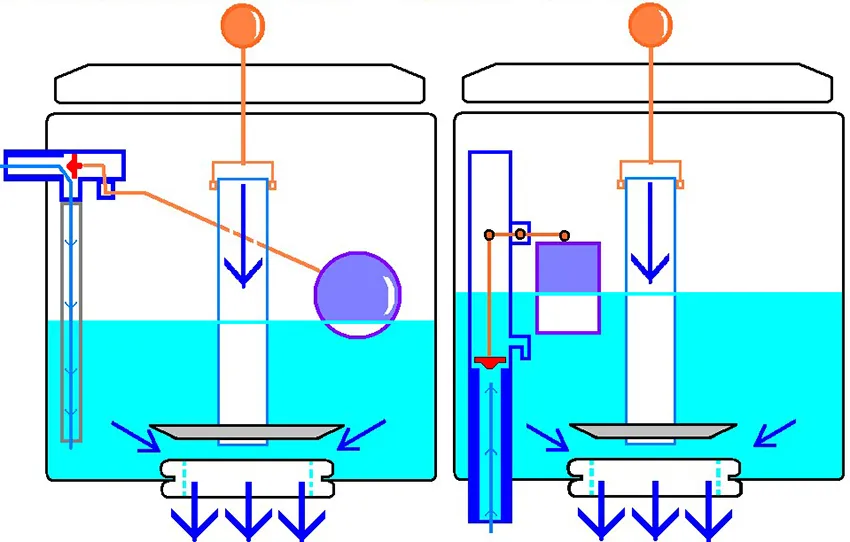

Вода может поступать в бачок через клапан, который находиться в днище или стенке

Вода может поступать в бачок через клапан, который находиться в днище или стенке

Слив воды влечет за собой понижение уровня жидкости в емкости. Это способствует активации контрольных устройств, вследствие чего выпускной клапан открывается и бачок наполняется водой.

Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

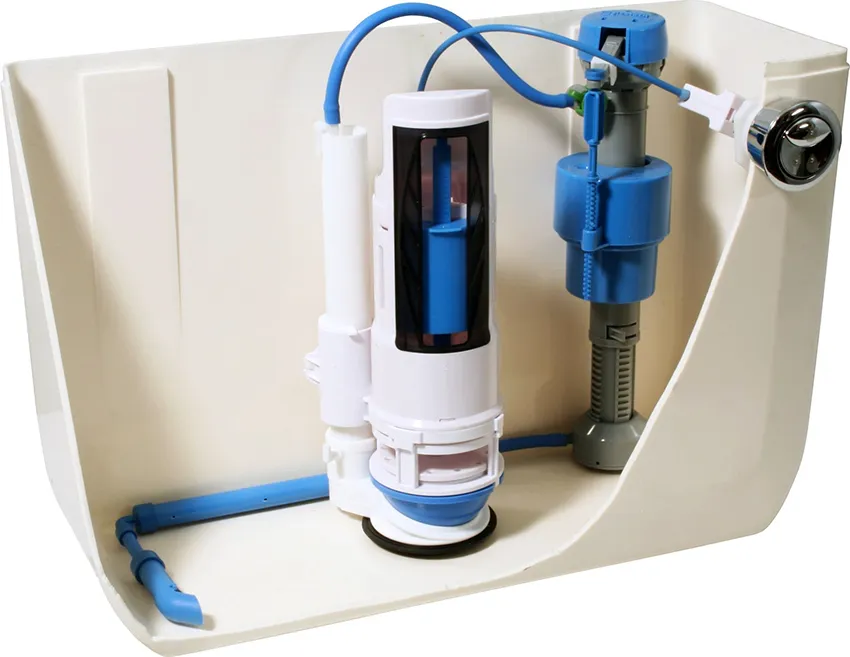

В конструкции с боковым размещением клапана механизм располагается горизонтально

В конструкции с боковым размещением клапана механизм располагается горизонтально

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Важно! Бачки с нижним подключением нуждаются в пристальном внимании к герметичности соединения.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

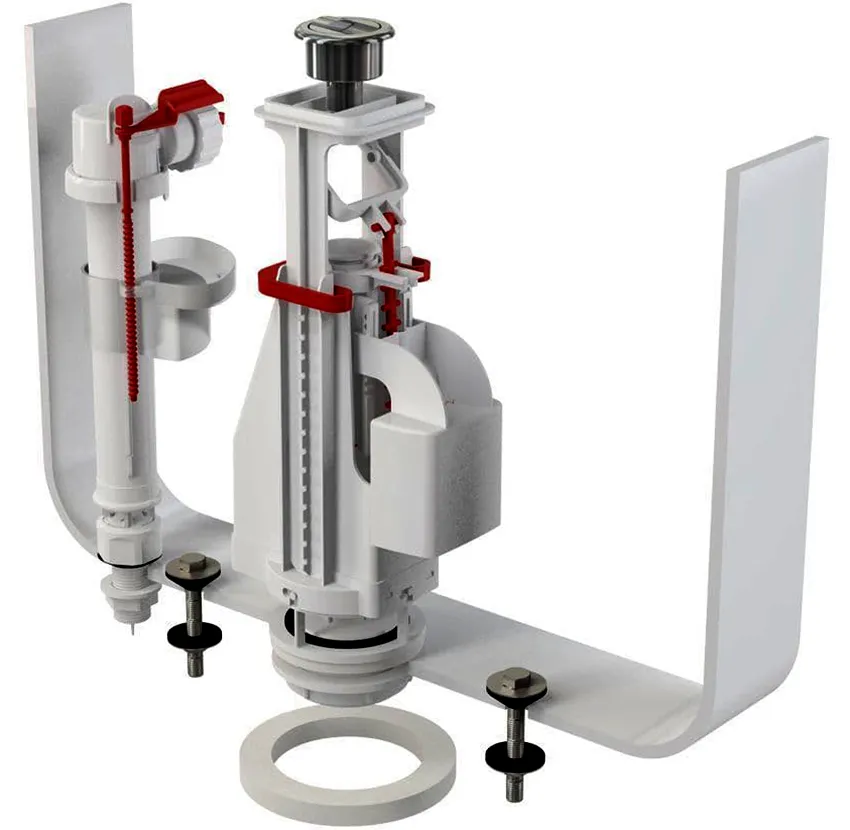

Конструкции с нижним размещением являются более надежными

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Разновидности сливного клапана для унитаза как механизма контроля перелива системы

Сливной клапан бачка унитаза может быть представлен поплавковым или мембранным запорным устройством. Модели первого варианта могут отличаться строением и принципом работы. Старые бачки были оснащены кройдон-клапанами, которые состояли из корпуса, поршня, оси, седла и поплавкового рычага. При воздействии на поплавковый рычаг механизм начинал функционировать. Поршень в таком случае двигался по вертикали.

Большинство современных сливных механизмов оборудованы поршневым клапаном, который перемещается по горизонтали в момент воздействия на рычаг. Подача воды регулируется посредством соприкосновения поршня и седла. В момент заполнения емкости впускное отверстие перекрывается с помощью прокладки, которая располагается на конце поршня.

Мембранный клапан оснащен не поршневой прокладкой, а резиновой или силиконовой мембраной. Пластиковый поршень при воздействии на него рычага начинает смещать мембрану, которая закрывает подачу воды.

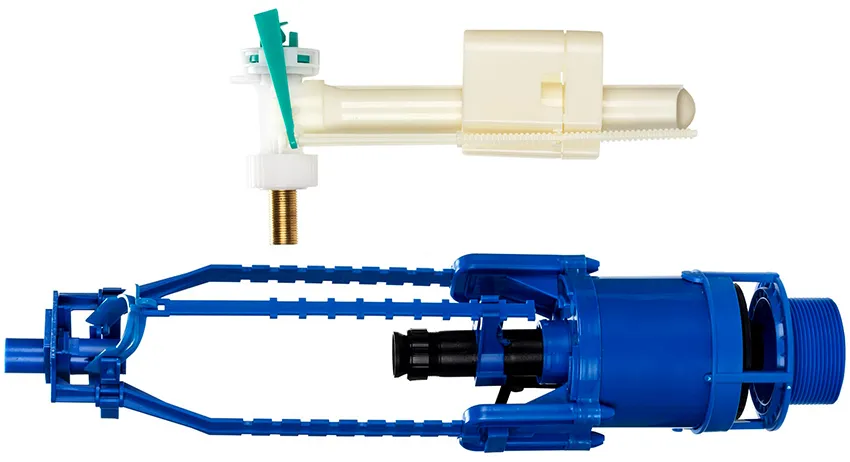

Сливной клапан может быть оснащен мембранным или поплавковым механизмом

Сливной клапан может быть оснащен мембранным или поплавковым механизмом

Важно! Мембранный клапан способствует быстрому и бесшумному наполнению бачка.

Недостатком данного элемента является большая чувствительность изделия к загрязнениям и наличию примесей в воде. Мембранный клапан быстро утратит свои эксплуатационные свойства из-за некачественной воды в системе. Избежать проблем поможет фильтр механической очистки.

Существуют беспоплавковые варианты сливной системы. Подача воды в них прекращается благодаря наличию специальной камеры, имеющей форму перевернутого стакана.

Материал изготовления клапанов слива для унитаза

Дорогостоящие модели систем слива унитаза выполняются из бронзы или латуни. Данные материалы отличаются прочностью, надежностью, стойкостью к коррозии, способностью выдерживать механические и химические нагрузки. Конструкция может иметь как простое, так и сложное исполнение. Металлическая начинка встречается в дорогих коллекционных моделях, которые выпускаются с определенной стилизацией.

Большую часть клапанов для слива изготавливают из полимеров

Большую часть клапанов для слива изготавливают из полимеров

В остальных случаях бронза и латунь могут использоваться при изготовлении только заливного клапана, что делает запорно-сливную систему универсальной, легкой в монтаже, настройке, ремонте и позволяет заменить каждый узел в отдельности.

Множество моделей клапанов изготавливаются из полимеров. Качество пластмассы и точность производства сказываются на стоимости изделия. Чем дороже арматура, тем надежнее и долговечнее будет система слива. Однако встречаются качественные модели, имеющие доступную цену.

Как правильно выбрать запчасти для унитаза

При выходе из строя элементов сливной системы важно выбрать правильный вариант, который будет соответствовать заводской комплектации. Узлы могут отличаться по материалу изготовления. Самыми качественными и долговечными считаются изделия из бронзы и латуни. Однако они характеризуются высокой стоимостью.

Ремкомплект для унитаза подбирается исходя из модели бачка. Важными параметрами являются местонахождение впускного отверстия, его размер, диаметр просвета для слива и общие габариты устройства, которое должно свободно войти в бачок. Сливной механизм для унитаза может быть представлен единой конструкцией или состоять из отдельных (сливного и заливного) устройств. Второй вариант заметно облегчает и упрощает процесс замены изделий.

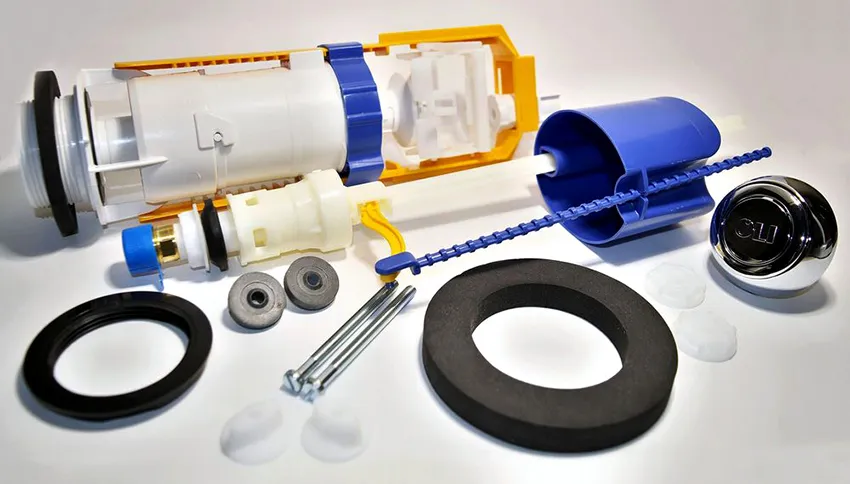

При поломке элементов сливного механизма ремкомплект подбирается исходя из модели бачка

При поломке элементов сливного механизма ремкомплект подбирается исходя из модели бачка

При выборе клапана следует обратить внимание на качество изготовления изделия. Под собственным весом механизм должен срабатывать. Необходимо, чтобы все его узлы были подвижными, двигались плавно и беспрепятственно. Заедания любого рода должны отсутствовать.

Выбирая механизм слива, следует внимательно осмотреть элементы. Они должны иметь цельный корпус, лишенный сколов и трещин, и правильную геометрическую форму, что будет способствовать эффективной и бесперебойной работе. Запчасти для унитаза, изготовленные из качественного материала, имеют высокую стоимость.

Уплотнители и прокладки следует приобретать из силикона. Такие изделия, в отличие от резиновых, характеризуются прочностью, надежностью и долговечностью. Элементы проверяются на сдавливание и сгибание. Они не должны деформироваться или трескаться.

Полезный совет! Наилучшими эксплуатационными и прочностными свойствами обладают уплотнительные элементы, при изготовлении которых для усиления эластичности добавлен каучук.

Новые детали механизма должны быть качественные, без сколов и трещин

Новые детали механизма должны быть качественные, без сколов и трещин

Демонтаж и монтаж сливного механизма для бачка унитаза

При выходе из строя сливной механизм можно поменять на новый ремкомплект самостоятельно. Замена сливного механизма в бачке унитаза выполняется по следующему алгоритму.

Статья по теме:

Как выбрать унитаз: основные критерии и особенности различных моделей

Обзор 5 самых популярных производителей и моделей. Распространенные поломки и способы их устранения.

Первым делом необходимо перекрыть подачу воды. Далее нажимается кнопка слива для опустошения бачка. Она аккуратно извлекается, что дает возможность снять крышку бачка. Затем отсоединяется шланг подачи воды. Выполняется откручивание гайки, которая фиксирует заливной патрубок. Из отверстия требуется вынуть саму деталь.

Полезный совет! Перед тем как поменять сливной механизм в бачке унитаза с нижней подачей воды, под сантехническое устройство рекомендуется установить небольшую емкость, в которую будет стекать вода, что не вышла в слив.

Из бачка извлекается внутренняя арматура, которая выкручивается из креплений. Далее отвинчиваются болты, фиксирующие бачок к чаше унитаза. Емкость снимается. После этого демонтируется нижняя часть системы слива и убираются прокладки для герметизации. После окончания разборки необходимо прочистить внутреннюю поверхность бачка и все его отверстия, удалить налет, мусор и известковые отложения.

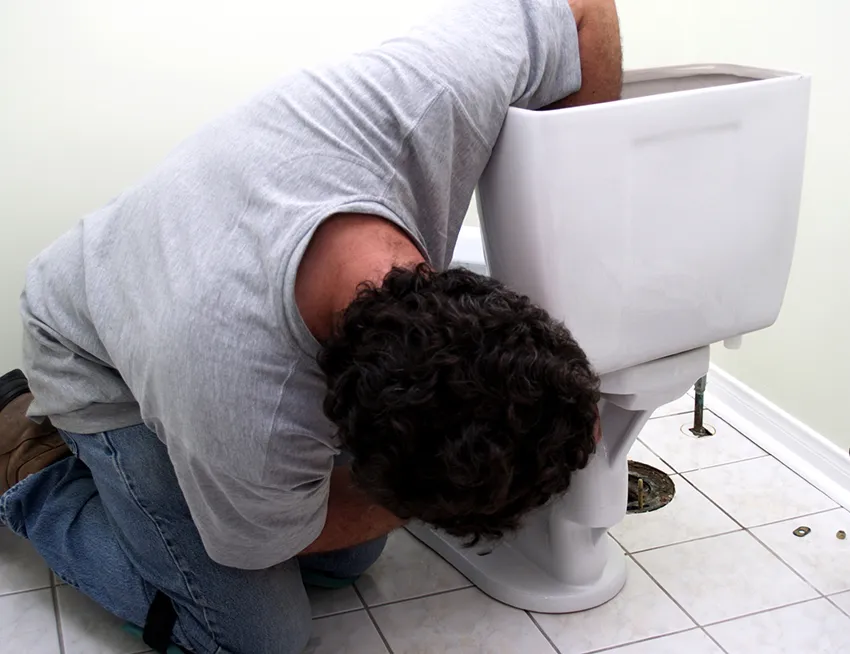

После извлечения внутренней арматуры необходимо отвинтить болты, фиксирующие бачок и унитаз

После извлечения внутренней арматуры необходимо отвинтить болты, фиксирующие бачок и унитаз

Монтаж сливного механизма предполагает обратную последовательность выполнения работ. В отверстие вставляется нижняя часть сливной системы, крепятся герметизирующие прокладки. Далее выполняется установка сливного бачка на унитаз и фиксация его с помощью крепежных болтов.

Важно! Если на старых болтах образовалась коррозия, элементы следует заменить новыми.

В сифон для унитаза устанавливается внутренняя часть механизма слива. Наливной клапан следует вставить в просвет в днище или в боковой стенке бачка, зафиксировав его гайкой и герметизирующими прокладками. К выводному патрубку необходимо подсоединить шланг, подающий воду. Вода включается, и выполняется проверка системы на работоспособность.

Если все элементы установлены правильно, а стыковые места надежно загерметизированы, тогда протечки будут отсутствовать.

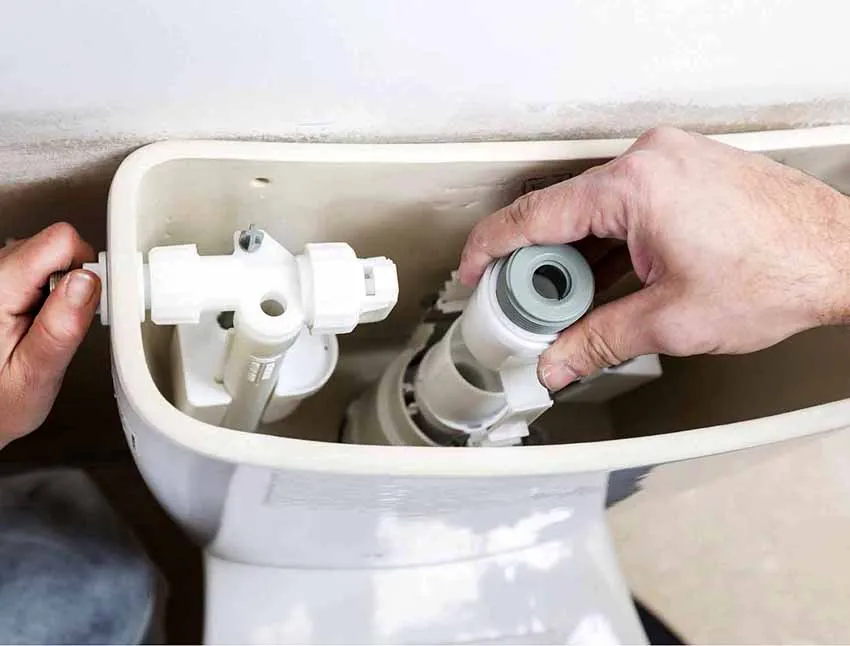

Наливной клапан вставляется в боковую стенку бачка или в днище

Наливной клапан вставляется в боковую стенку бачка или в днище

Тестирование системы слива унитаза после монтажа

После монтажа или выполнения ремонта сливного механизма бачка унитаза с кнопкой выполняется тестирование системы. Первым делом проверяется отсутствие видимых утечек. Для этого необходимо несколько раз прогнать воду в сантехническом устройстве. Вода не должна без надобности поступать в чашу унитаза, также следует убедиться в том, что под ним нет утечек. В случае их выявления необходимо максимально крепко зафиксировать крепления.

Далее проверяется, достиг ли уровень воды в бачке нужной отметки. Если этого не произошло, выполняется регулировка бачка унитаза. Наливной клапан при этом должен нормально работать, не заедать. Убедиться в качестве его работы можно путем осуществления резких воздействий на механизм вниз либо вверх.

Далее требуется оценить работу системы на слух. Если издается шипение, свист или другой резкий звук, это свидетельствует о закрытии откидного клапана. Неполадка устраняется посредством опускания или поднятия элемента с помощью винта, который приводится в действие отверткой.

Для обеспечения нормальной работоспособности системы выполняется регулировка уровня воды в емкости. Поплавок, который удерживается толстой проволокой, следует разместить таким образом, чтобы он располагался на 1-2 см ниже края арматуры. Для большего набора воды металлический рычаг требуется выгнуть дугой вниз. Чтобы снизить уровень жидкости, изделие сгибают в обратную сторону.

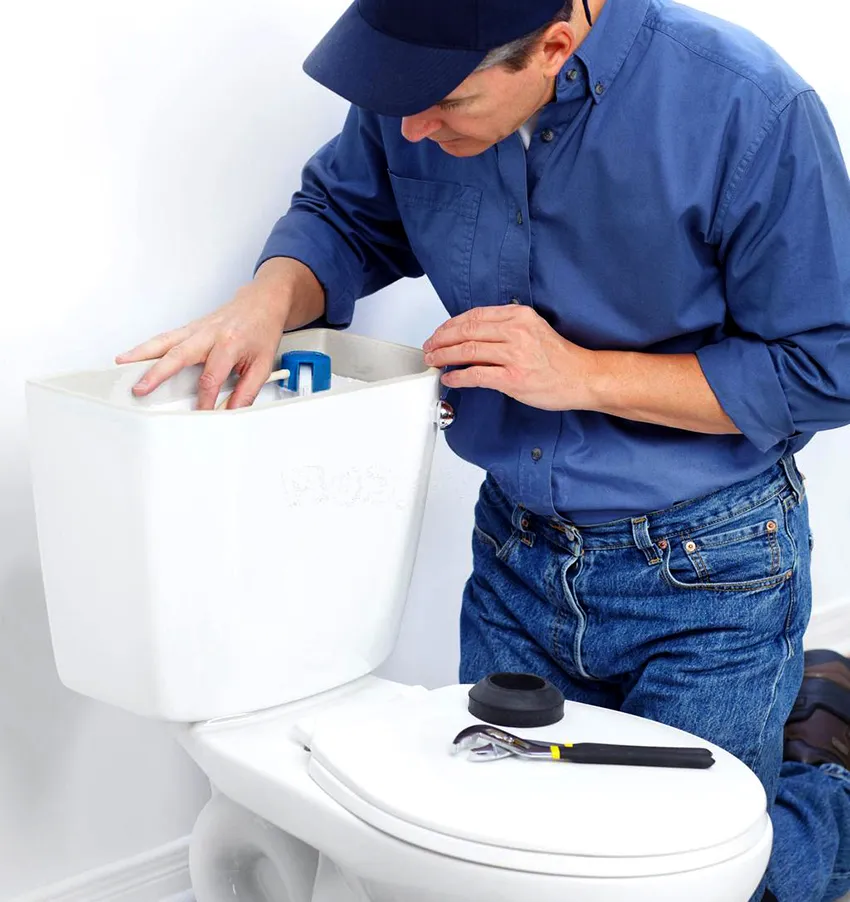

После монтажа системы слива ее необходимо протестировать

После монтажа системы слива ее необходимо протестировать

Если рычаг поплавка изготовлен из пластика, его регулировка осуществляется специальным винтом, который вращается до тех пор, пока поплавок не займет нужное положение. Оптимальным считается уровень жидкости в бачке, при котором вода будет находиться на 3 см ниже, чем переливное отверстие.

Правильное положение буйка свидетельствует о том, что вода не переливается через систему и не уходит в чашу унитаза без надобности. После регулировки крышка устанавливается на бачок и фиксируется с помощью кнопки.

Возможные неисправности системы и способы их устранения

Изучение принципа работы унитаза поможет выявить возможные неисправности и ликвидировать их. Если не срабатывает контроль перелива, требуется найти причины, которые вызвали повреждение системы. Самая распространенная может крыться в перекосе рычага или коромысла, удерживающего поплавок. Его необходимо выровнять, что обеспечит правильное движение поплавка и возобновление работоспособности системы.

У систем слива в унитаз с мембранным клапаном при переходе элемента в верхнее положение отверстие может оставаться открытым. В этом случае выполняется регулировка положения мембраны или ее замена. Причина несрабатывания системы контроля перелива может состоять в перфорации поплавка с попаданием воды. Такая неполадка требует полной замены элемента. Если вышеперечисленные операции не привели к устранению неисправности, необходимо произвести замену впускного клапана.

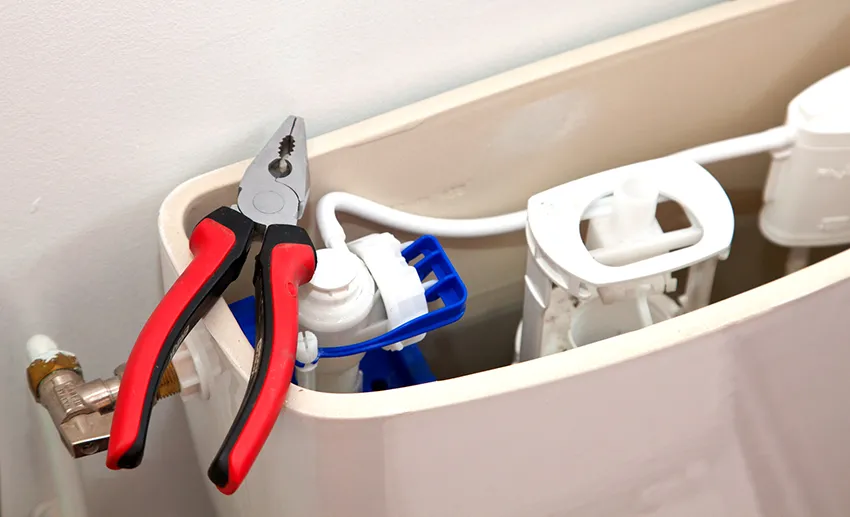

Существует много причин неисправности системы слива в бачке

Существует много причин неисправности системы слива в бачке

Протечка на заливном клапане возникает преимущественно в результате износа герметизирующей прокладки. На ранних стадиях проблема может быть устранена посредством подтягивания крепежной гайки. В запущенном случае понадобится выполнить замену прокладки.

Если не срабатывает кнопка слива, причиной может стать перекос рычага, который соединяет ее со сливным клапаном. Такая неисправность может появиться вследствие поломки пластиковых элементов внутренней арматуры. В этом случае требуется замена механизма слива.

При первичной эксплуатации бачка неполадки могут возникнуть в результате неправильной регулировки системы. Для обеспечения ее работоспособности необходимо подобрать высоту сливного стакана, соответствующую высоте бачка, зафиксировав ее в правильном положении.

Если наблюдается слабый напор во время заполнения бачка при нормальном давлении в общей системе, выполняется демонтаж подающего воду шланга, его прочистка, удаление известковых отложений, которые перекрыли просвет. Если очистку выполнить невозможно, шланг меняют на новый.

Перекос рычага может стать причиной не срабатывания кнопки

Перекос рычага может стать причиной не срабатывания кнопки

Если проблема не решена, необходимо выполнить осмотр впускного клапана и проверку его работоспособности. Для этого его открывают, очищают внутреннюю камеру и регулируют систему перелива. Если неисправность не устранена, клапан подлежит замене.

Популярные производители сливных устройств для бачка унитаза

Одним из самых известных производителей сантехнических изделий и запчастей к ним является чешская компания Alka Plast. Она выпускает качественную, функциональную и долговечную продукцию по доступной стоимости. Популярной универсальной моделью является сливной механизм AlkaPlast А2000 с функцией стоп-кнопка. Устройство подходит для замены существующего механизма в керамических бачках. Благодаря особой конструкции можно регулировать высоту изделия в пределах 310-405 мм (в зависимости от высоты бачка).

Устройство оснащено кнопкой стоп-функция, которая способствует началу слива воды при первичном нажатии и его прекращению при повторном воздействии. Механизм выполнен из пластика ABS, который проявляет стойкость к истиранию и разного рода нагрузкам. Купить сливное устройство можно за 850 руб.

Сливной механизм с двойным смывом Alka Plast А08А имеет два режима выпуска воды объемом 3 и 6 л. Конструкция устройства позволяет регулировать высоту механизма слива в пределах 315-450 мм. Изделие изготовлено из пластика ABS. Стоимость устройства – 1,1 тыс. руб.

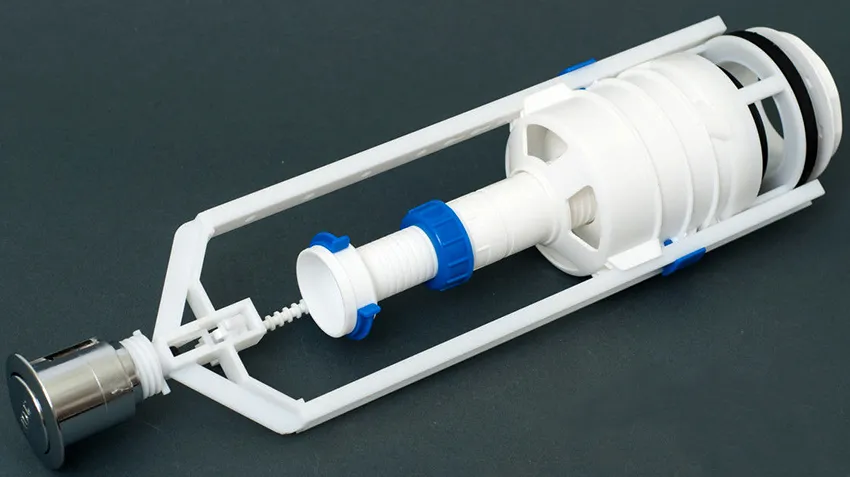

Чешская компания Alka Plast производит качественные и долговечные сливные устройства

Чешская компания Alka Plast производит качественные и долговечные сливные устройства

Еще одним не менее востребованным производителем сливных механизмов для унитаза является швейцарская компания Geberit. Продукция мирового производителя отличается высоким качеством исполнения. Компания постоянно совершенствует методику изготовления сантехнических элементов, внедряя технологические новинки.

Среди популярных моделей сливных систем можно выделить механизм с двойным смывом Geberit Impuls Basic 230, оснащенный хромированной кнопкой. Устройство изготовлено из прочного пластика высокого давления, что повышает его технические и эксплуатационные свойства. Купить сливной механизм для унитаза Geberit можно за 2,3 тыс. руб.

Качественной моделью является сливной механизм Geberit Impuls Type 290, рассчитанный на два режима работы – слив на 3 и 6 л. Устройство предназначено для бачков высотой 300-450 мм. Подвод воды может осуществляться как сбоку, так и снизу. Стоимость сливного механизма Геберит составляет 2,8 тыс. руб.

Сливной механизм является несложной конструкцией. Разобравшись в принципе его работы и следуя вышеизложенным советам, можно самостоятельно выполнить монтаж, регулировку и ремонт устройства без полной замены бачка унитаза.
