В этой статье вы узнаете, как проверить автомобильное зарядное устройство мультиметром. Мы подробно расскажем о том, какие настройки необходимо выбрать на мультиметре и как провести проверку. Вы узнаете все тонкости и сможете легко самостоятельно проверить свою зарядку на работоспособность.
В некоторых случаях автолюбители начинают задаваться вопросом, как проверить зарядное устройство для автомобильного аккумулятора. Ведь заряжать батарею приходится не так уж и редко, особенно зимой. Скорость и надежность этой работы в первую очередь зависит от эффективности зарядного устройства. Проверка его работоспособности займет у вас не так много времени. Нужно также отметить, что разные типы устройств показывают разную эффективность. Причиной этому являются различные настройки зарядных аппаратов. Для правильной проверки вам просто необходимо знать, как работает устройство.
Как проверить зарядное устройство для автомобильного аккумулятора? Для этого просто необходимо понять, как оно работает. Ведь без этого не только невозможно проверить прибор, но и правильно использовать, в случае с ручным управлением.
Если рассматривать устройство зарядника, то состоит он из трансформатора и выпрямителя. На выходе образуется напряжение 14,4 В. Многих автолюбителей этот показатель удивит. Ведь свое напряжение аккумулятора 12 В, зачем для зарядки использовать большее напряжение. Дело в том, что разряженный аккумулятор не пропускает через себя напряжение 12 В или ниже. Для зарядки следует использовать только более высокий ток по уровню напряжения. В таком случае, он будет проходить через электролит, и заряжать его.
Путем многолетних экспериментов было установлено, что наиболее оптимальным вариантом является напряжение в 14,4 Вольт. Оно с максимальной эффективностью позволяет заряжать батарею, и не повреждает ее. Больший ток довольно опасен, и может привести к быстрому выходу из строя аккумулятора.
При подключении батареи к источнику питания, начинается процесс восстановления ее емкости. В процессе этого изменяется внутреннее сопротивление. Поэтому, по мере повышения уровня заряда, снижается сила зарядного тока. По идее, при полном заряде сила тока должна упасть на 0, а напряжение батареи вырасти до 13 В. Учитывая некоторые особенности аккумуляторов, заряжать их следует током, не превышающим 10% от общей емкости.
Рассчитывается это так:
если аккумулятор имеет емкость 70 Ач, то максимальный ток заряда составляет 7 А. При этом, время зарядки составит 10 часов.
В процессе работы сила тока будет постоянно снижаться. На автоматических приборах это происходит без участия человека. На моделях с ручным управлением придется производить корректировку самостоятельно. Некоторые водители, с целью ускорения процесса зарядки, увеличивают зарядный ток.
Этого делать не рекомендуется
. При большой силе тока риск повреждения пластин аккумулятора значительно выше. Но, в редких случаях можно незначительно превышать уровень тока. Это позволяет снизить время зарядки на треть. Но, при этом следует быть максимально осторожным. При первых признаках закипания электролита, следует сразу снизить уровень силы тока. Способ зарядки повышенным током не может использоваться на автоматических ЗУ.
Проверка
Стоит обращать внимание на технические характеристики зарядных устройств, так можно понять принцип его проверки. Некоторые автолюбители полагаются на показания приборов, которые установлены на зарядниках. Только это не дает никаких гарантий, они вполне могут быть «сбиты», и выдавать ошибочные показания. Поэтому, желательно периодически тестировать зарядное устройство на предмет работоспособности.

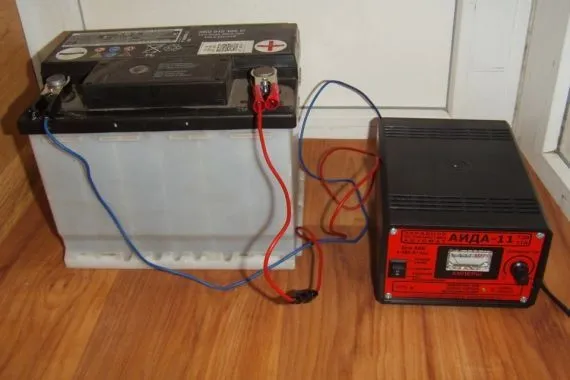

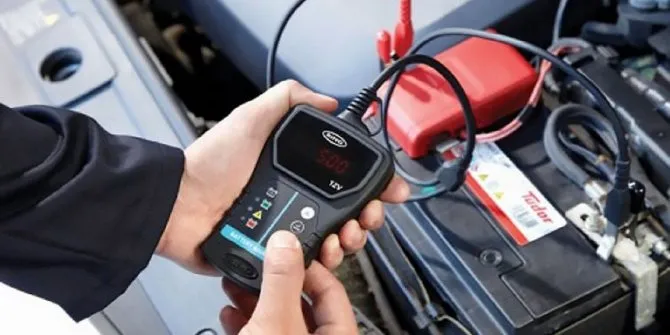

Первой проверкой станет замер напряжения. Для этого подключают зарядку к аккумулятору. При этом, проверяется напряжение на крокодилах. Оно должно равняться 14,4 В, и ни в коем случае не колебаться. Любые отклонения считаются признаком неисправности. Если напряжение ниже, но не сильно. Например – 14 В, то вполне возможно использовать это устройство дальше. Только, учитывайте эту особенность, и не пытайтесь заряжать полностью разряженные батареи.
При напряжении ниже 13 В, использовать зарядное устройство нецелесообразно. Также при повышении напряжения, свыше нормального показателя, использовать ЗУ, не рекомендуется. Это может привести к поломкам
Следующим этапом является проверка силы тока. Для этого потребуется амперметр или мультиметр, позволяющий замерять силу тока. Включают его в одно из плеч зарядного устройства, проще говоря, ток на одну из клемм подают через амперметр.
Существует несколько способов замера подаваемой силы тока, и контроля работы зарядного устройства. Чаще всего, проверяют совпадение показаний встроенных приборов и реальную силу тока. Для этого просто включают ЗУ в сеть, с присоединенным к нему амперметром. И сравнивают показания приборов. Также можно контролировать ход зарядки, как на простых устройствах с ручным управлением, так и на автоматах.
Проверка правильности работы автоматических зарядных устройств, производится следующим образом. Берется полностью разряженный аккумулятор. К нему подключается зарядное, через мультиметр. Проверяется сила тока, подаваемого на батарею. Она должна равняться 10% от емкости АБ. При любых отклонениях прибор считается неисправным.
Техника безопасности
Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:
- Подключение прибора проводят в обесточенном состоянии.
- Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
- Мерить амперы нужно только в резиновых перчатках.
- Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
- Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
- Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.

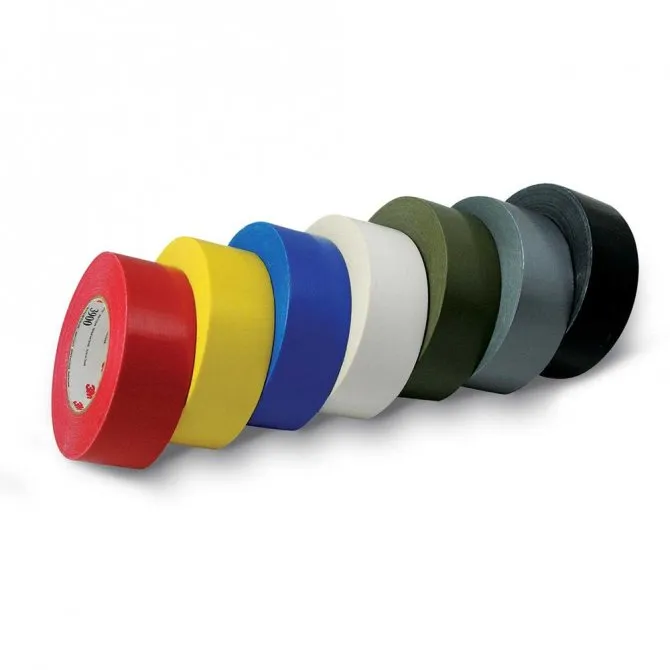

- Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.
После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.
Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.
Ремонт
Если вы выявили отклонения от нормы, то следует заняться устранением неисправности. Для этого нужно разобрать устройство, и проверить его компоненты по отдельности. Не забудьте отключить прибор от сети перед началом работы.
В первую очередь проверяют диодный мост. Для этого подают напряжение на ЗУ. Ток должен присутствовать, как на выводах выключателя, так и после мостика. Если этого не происходит или показания отличаются от нормы, нужно проверить все диоды моста по отдельности. Исправные должны показывать с одной стороны небольшое сопротивление, с другой стороны сопротивление должно стремиться к бесконечности. Замените все неисправные диоды.
На автоматических зарядных устройствах имеется дополнительная плата, регулирующая работу прибора. Ее проверяют достаточно просто. Просто замеряют напряжение на выходе. Если оно отсутствует, либо значительно ниже нормы, то проверяют компоненты по отдельности или заменяют плату целиком. Причиной нестабильного напряжения является пробой конденсатора.
Чаще всего отказывает трансформатор
. Его проверяют путем прозвона первичной обмотки. Исправный трансформатор должен иметь сопротивление 20-30 Ом. При поломке обычно этот показатель стремится к бесконечности. При его неисправности восстанавливать зарядное устройство нецелесообразно. Стоимость нового трансформатора обычно равняется покупке другого ЗУ. Если вы имеете большой опыт в электротехнике, то можете попробовать восстановить обмотку. Для этого придется удалить старую обмотку и намотать новую. Но, учтите, что далеко не всегда перемотка помогает.
Заключение
. Как правило, среднестатистический автолюбитель за зиму несколько раз сталкивается с необходимостью заряжать автомобильный аккумулятор. Для этого просто необходимо иметь хорошее зарядное. Но, часто возникает вопрос, как проверить зарядное устройство для автомобильного аккумулятора. Ведь этот электротехнический прибор работает не всегда идеально. Поэтому, желательно периодически проверять правильность его работы.
В некоторых случаях автолюбители начинают задаваться вопросом, как проверить зарядное устройство для автомобильного аккумулятора. Ведь заряжать батарею приходится не так уж и редко, особенно зимой. Скорость и надежность этой работы в первую очередь зависит от эффективности зарядного устройства. Проверка его работоспособности займет у вас не так много времени. Нужно также отметить, что разные типы устройств показывают разную эффективность. Причиной этому являются различные настройки зарядных аппаратов. Для правильной проверки вам просто необходимо знать, как работает устройство.
Как проверить зарядное устройство для автомобильного аккумулятора? Для этого просто необходимо понять, как оно работает. Ведь без этого не только невозможно проверить прибор, но и правильно использовать, в случае с ручным управлением.
Если рассматривать устройство зарядника, то состоит он из трансформатора и выпрямителя. На выходе образуется напряжение 14,4 В. Многих автолюбителей этот показатель удивит. Ведь свое напряжение аккумулятора 12 В, зачем для зарядки использовать большее напряжение. Дело в том, что разряженный аккумулятор не пропускает через себя напряжение 12 В или ниже. Для зарядки следует использовать только более высокий ток по уровню напряжения. В таком случае, он будет проходить через электролит, и заряжать его.
Путем многолетних экспериментов было установлено, что наиболее оптимальным вариантом является напряжение в 14,4 Вольт. Оно с максимальной эффективностью позволяет заряжать батарею, и не повреждает ее. Больший ток довольно опасен, и может привести к быстрому выходу из строя аккумулятора.
При подключении батареи к источнику питания, начинается процесс восстановления ее емкости. В процессе этого изменяется внутреннее сопротивление. Поэтому, по мере повышения уровня заряда, снижается сила зарядного тока. По идее, при полном заряде сила тока должна упасть на 0, а напряжение батареи вырасти до 13 В. Учитывая некоторые особенности аккумуляторов, заряжать их следует током, не превышающим 10% от общей емкости.
Рассчитывается это так:
если аккумулятор имеет емкость 70 Ач, то максимальный ток заряда составляет 7 А. При этом, время зарядки составит 10 часов.
В процессе работы сила тока будет постоянно снижаться. На автоматических приборах это происходит без участия человека. На моделях с ручным управлением придется производить корректировку самостоятельно. Некоторые водители, с целью ускорения процесса зарядки, увеличивают зарядный ток.
Этого делать не рекомендуется
. При большой силе тока риск повреждения пластин аккумулятора значительно выше. Но, в редких случаях можно незначительно превышать уровень тока. Это позволяет снизить время зарядки на треть. Но, при этом следует быть максимально осторожным. При первых признаках закипания электролита, следует сразу снизить уровень силы тока. Способ зарядки повышенным током не может использоваться на автоматических ЗУ.
Возможные причины повышенной утечки тока в автомобиле
Существует их очень много. Но те, которые встречаются чаще других, есть в этом списке:
- Некорректно подключённые потребители. Чаще всего это магнитола. Чтобы она переводилась в режим минимального электропотребления, её питание надо подключать через замок зажигания. Для этого предусмотрен третий провод (кроме массы и основного плюса). Но, как правило, этот провод просто приматывается к плюсовому, и всё это дело подключается напрямую к аккумулятору (в лучшем случае, через предохранитель).
- Поломки в системах, работающих в ждущем режиме. Электроника не вечна. Рано или поздно она ломается, и перестаёт отключаться полностью, когда её выключает пользователь. Случается это не только с внештатными приборами, но и со штатными, установленными на заводе.
- Короткие замыкания. Далеко не всегда вызывают обильное искрение и моментальное перегорание всего подряд. Здесь всё зависит от того, насколько хороший контакт образуется между плюсом и минусом. Бывает такое, что где-то лишь немного подкорачивает. Как правило, из-за окисления проводников или попадания воды.
- Повреждение изоляции. Также иногда приводит к коротким замыканиям, при которых моментально ничего не выгорает, а вот энергия из аккумулятора потребляется потихоньку.
- Намокание электропроводки. То же самое. Вода, если она содержит соли, способна проводить электрический ток. При этом, вовсе необязательно, чтобы она изначально была солёная. Даже дистиллированная вода, если она попала на окислившиеся контактные площадки, из диэлектрика превращается в проводник тока. Намокает проводка обычно после дождя, езды по лужам или неаккуратной мойки автомобиля.
- Неисправности генератора. Одна из самых сложных в диагностике причин утечки тока в автомобиле. Сложная потому, что стандартным методом поочерёдного вытаскивания предохранителей она не обнаруживается.
- Оставленные потребители. Чаще всего забывают выключать музыку, габаритные огни, внештатный навигатор или видеорегистратор.
Довольно редко, но бывает, что энергию из АКБ потихоньку отбирают лампочки подсветки. Например, в багажнике или в дверях. Заедает кнопка автоматического отключения такой лампочки, либо попадает вода после дождя или мойки, и лампочка светится круглосуточно. Потребляет она, в целом, немного. Но это только когда аккумулятор бодрый. Если же он подуставший, то даже маленькой лампочки достаточно, чтобы высадить батарею в ноль всего за одну ночь.
Проверка
Стоит обращать внимание на технические характеристики зарядных устройств, так можно понять принцип его проверки. Некоторые автолюбители полагаются на показания приборов, которые установлены на зарядниках. Только это не дает никаких гарантий, они вполне могут быть «сбиты», и выдавать ошибочные показания. Поэтому, желательно периодически тестировать зарядное устройство на предмет работоспособности.
Первой проверкой станет замер напряжения. Для этого подключают зарядку к аккумулятору. При этом, проверяется напряжение на крокодилах. Оно должно равняться 14,4 В, и ни в коем случае не колебаться. Любые отклонения считаются признаком неисправности. Если напряжение ниже, но не сильно. Например – 14 В, то вполне возможно использовать это устройство дальше. Только, учитывайте эту особенность, и не пытайтесь заряжать полностью разряженные батареи.
При напряжении ниже 13 В, использовать зарядное устройство нецелесообразно. Также при повышении напряжения, свыше нормального показателя, использовать ЗУ, не рекомендуется. Это может привести к поломкам
Следующим этапом является проверка силы тока. Для этого потребуется амперметр или мультиметр, позволяющий замерять силу тока. Включают его в одно из плеч зарядного устройства, проще говоря, ток на одну из клемм подают через амперметр.
Существует несколько способов замера подаваемой силы тока, и контроля работы зарядного устройства. Чаще всего, проверяют совпадение показаний встроенных приборов и реальную силу тока. Для этого просто включают ЗУ в сеть, с присоединенным к нему амперметром. И сравнивают показания приборов. Также можно контролировать ход зарядки, как на простых устройствах с ручным управлением, так и на автоматах.
Проверка правильности работы автоматических зарядных устройств, производится следующим образом. Берется полностью разряженный аккумулятор. К нему подключается зарядное, через мультиметр. Проверяется сила тока, подаваемого на батарею. Она должна равняться 10% от емкости АБ. При любых отклонениях прибор считается неисправным.
Ремонт
Если вы выявили отклонения от нормы, то следует заняться устранением неисправности. Для этого нужно разобрать устройство, и проверить его компоненты по отдельности. Не забудьте отключить прибор от сети перед началом работы.
В первую очередь проверяют диодный мост. Для этого подают напряжение на ЗУ. Ток должен присутствовать, как на выводах выключателя, так и после мостика. Если этого не происходит или показания отличаются от нормы, нужно проверить все диоды моста по отдельности. Исправные должны показывать с одной стороны небольшое сопротивление, с другой стороны сопротивление должно стремиться к бесконечности. Замените все неисправные диоды.
На автоматических зарядных устройствах имеется дополнительная плата, регулирующая работу прибора. Ее проверяют достаточно просто. Просто замеряют напряжение на выходе. Если оно отсутствует, либо значительно ниже нормы, то проверяют компоненты по отдельности или заменяют плату целиком. Причиной нестабильного напряжения является пробой конденсатора.
Чаще всего отказывает трансформатор
. Его проверяют путем прозвона первичной обмотки. Исправный трансформатор должен иметь сопротивление 20-30 Ом. При поломке обычно этот показатель стремится к бесконечности. При его неисправности восстанавливать зарядное устройство нецелесообразно. Стоимость нового трансформатора обычно равняется покупке другого ЗУ. Если вы имеете большой опыт в электротехнике, то можете попробовать восстановить обмотку. Для этого придется удалить старую обмотку и намотать новую. Но, учтите, что далеко не всегда перемотка помогает.
Заключение
. Как правило, среднестатистический автолюбитель за зиму несколько раз сталкивается с необходимостью заряжать автомобильный аккумулятор. Для этого просто необходимо иметь хорошее зарядное. Но, часто возникает вопрос, как проверить зарядное устройство для автомобильного аккумулятора. Ведь этот электротехнический прибор работает не всегда идеально. Поэтому, желательно периодически проверять правильность его работы.
С приходом морозов автовладельцы сталкиваются с затрудненным запуском автомобиля. Одна из вероятных причин — недостаточное питание стартера. Тестирование зарядного устройства (ЗУ) — наиболее простой шаг к решению проблемы холодного запуска. Процедура доступна всем, и для нее не требуется особых навыков. Нужно лишь знать, как проверить зарядное устройство для автомобильного аккумулятора тестером.
Виды и особенности ЗУ
Виды этих приборов классифицируются по следующим критериям:
- понижение напряжения (трансформаторное, импульсное);
- назначение (зарядное, пуско-зарядное);
- управление (ручное, автоматическое).

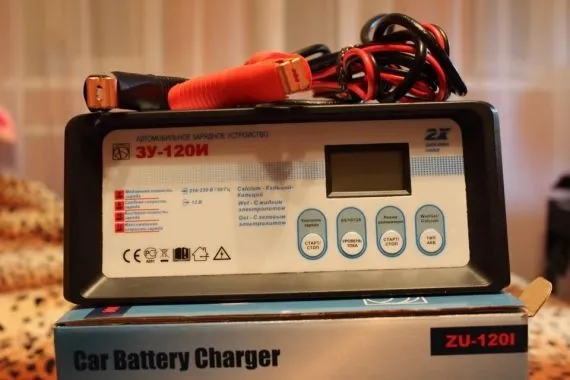

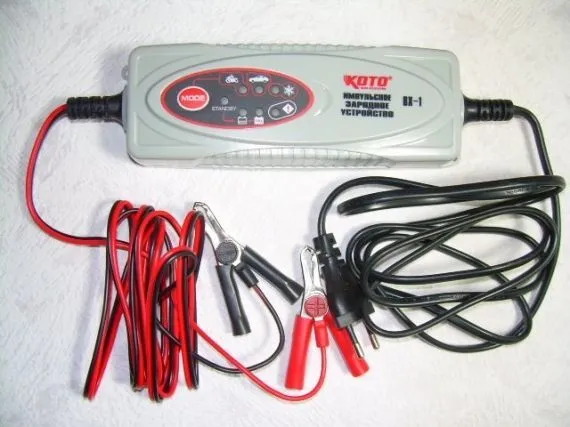

Импульсное ЗУ

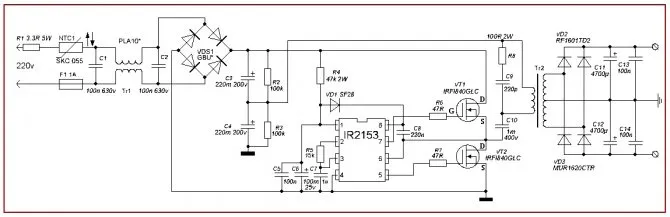

Основополагающий фактор — элемент, понижающий напряжение. Именно этим различаются трансформаторные и импульсные устройства. Вторые приборы дороже, компактнее, надежнее, имеют более сложную конструкцию. Но протестировать их самостоятельно вполне реально. Почти все импульсные аппараты имеют автоматическое управление и могут быть зарядными либо пуско-зарядными.

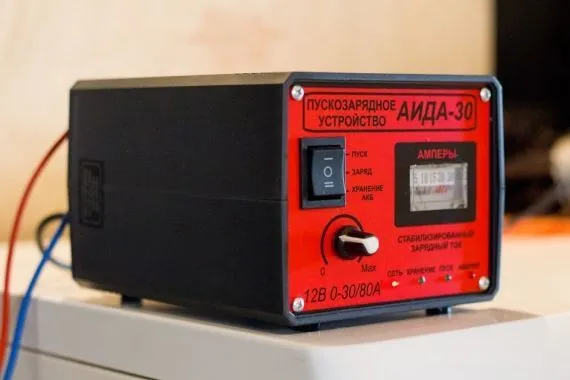

Трансформаторное ЗУ
Принцип действия трансформатора знаком из школьного курса физики. Этот класс приборов популярен благодаря доступности и ремонтопригодности. Благодаря простоте каждого блока он имеет несложную конструкцию. Трансформаторные зарядки бывают пуско-зарядными, с ручным или автоматическим управлением.
- компоненты электропроводки,
- предохранитель,
- выключатель,
- силовой понижающий трансформатор,
- выпрямительный диодный мост,
- амперметр.
Зачастую пользователи сами тестируют и выявляют дефекты трансформаторного устройства. Для этого следует убедиться в исправности каждого элемента. Сила тока и напряжение — показатели, по которым определяют целостность аппарата. Уточнив, как проверить, сколько амперов выдает зарядное устройство, выясняют его дефектность.
Тест напряжения и силы тока
Большинство автомобильных АКБ работают с напряжением 12 В. Но при полной разрядке на них подается большее напряжение, иначе зарядка не пойдет. Сила тока, поступающего на клеммы, не должна превышать 10 % емкости аккумулятора. Нормально функционирующее ЗУ выдает напряжение от 13,2 до 14,4 В со стабильной силой тока.
Измерение напряжения
Чтобы замерить напряжение на выходе ЗУ, необходимо подключить его к клеммам аккумулятора и включить. Затем следует параллельно подсоединить щупы мультиметра к клеммам, переключив тестер в нужный режим. Показания должны быть стабильны и находиться в пределах 13,2—14,4 В. В противном случае делают вывод: ЗУ неисправно.
Измерение силы тока
Выяснив, как проверить мультиметром (тестером), сколько амперов выдает тестируемое зарядное устройство, приступают к этой процедуре. Сравнивая показания тестера с цифрами, которые показывает ЗУ, выясняют корректность амперметра, встроенного в зарядник.
Чтобы измерить количество силы тока, которую выдает устройство, тестер включают в электрическую цепь последовательно. То есть один контакт ЗУ подключается к клемме АКБ, а второй — к одному из щупов мультиметра. Оставшийся щуп соединяется со второй клеммой батареи.
При полном разряде показания на дисплее превысят 10 % емкости, но будут постепенно снижаться. Позже сила тока стабилизируется. Иначе вывод: ЗУ неисправно.
Как проверить зарядное устройство без аккумулятора

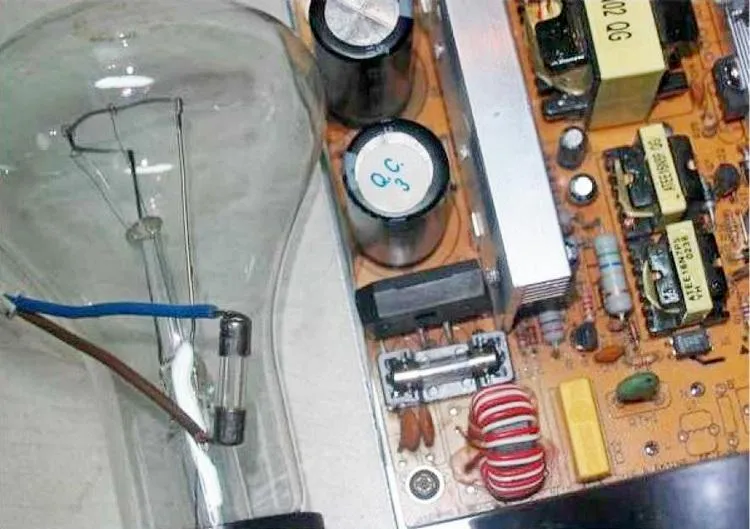

Проверка зарядного устройства при помощи лампочки накаливания
Вместо АКБ к заряженному устройству можно подключить любое устройство, рассчитанное на 12 В, например, лампочку. Если она горит, то зарядное устройство работает, если не горит – то, соответственно, нет.
Как пользоваться мультиметром для чайников?
Мультиметр можно использовать для измерения сопротивления и проверки целостности нагревательных элементов в чайниках. Для этого необходимо выполнить следующие шаги:
-
Отключите чайник от сети и дайте ему остыть.
-
Включите мультиметр в режим измерения сопротивления (в обозначениях может быть указано как «Ohm» или «Ω»).
-
Прикрепите красный зажим мультиметра к одному концу нагревательного элемента чайника, а черный зажим — к другому концу.
-
Мультиметр должен показать значение сопротивления нагревательного элемента. Если значение близко к нулю, то нагревательный элемент поврежден и нуждается в замене.
-
Если вы хотите проверить, проходит ли ток через нагревательный элемент, включите мультиметр в режим проверки целостности проводки. При этом подключите красный и черный зажимы к концам провода, который соединяет нагревательный элемент и выключатель чайника. Если мультиметр показывает значение «0» или близкое к нему, то проводка цела, иначе необходимо заменить проводку.
Важно учитывать, что использование мультиметра для проверки чайников требует определенных знаний и навыков. Если вы не уверены в своих способностях, лучше обратиться к специалистам.
