Рассчитываем арматуру на фундамент правильно: пошаговое руководство

В статье «Как правильно рассчитать арматуру на фундамент» вы найдете подробную инструкцию о том, как правильно рассчитать необходимое количество арматуры для фундамента. Расчет арматуры на фундамент — это важный этап строительства, и с помощью данной статьи вы сможете узнать, как это сделать правильно.

Содержание

Срок эксплуатации, надежность и устойчивость любого сооружения зависит от прочности его фундамента. Расчет фундаментов и лежащих под ними грунтовых оснований – это довольно сложная строительная наука. В промышленных масштабах точные расчеты фундаментов имеют большое экономическое значение и позволяют предотвратить перерасход цемента и арматуры.

Ширина фундамента должна быть рассчитана в соответствии с нагрузкой, которую может выдержать грунтовое основание, определен необходимый процент армирования и в соответствии с сортаментом подобраны арматурные стержни и их количество, спроектирован арматурный каркас.

Зачем нужно армирование фундамента

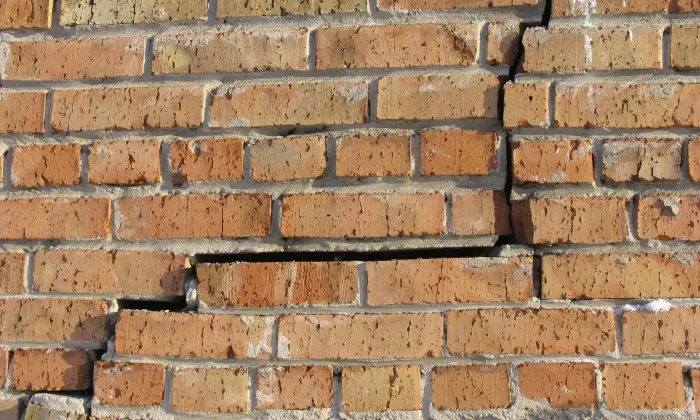

Известно, что каменные конструкции (к числу которых относится бетон – искусственный камень) хорошо выдерживают сжимающие нагрузки, но легко ломаются при растяжении или изгибе. Основная нагрузка, которую испытывает фундамент – это центральное сжатие. Может возникнуть вопрос: а зачем вообще нужно армировать фундамент, если бетон и без арматуры хорошо справляется с действующими на него нагрузками? Именно так и рассуждали строители еще в начале прошлого века. В результате много зданий тех времен постройки имеют дефекты в виде зияющих трещин в стенах, перекосов.

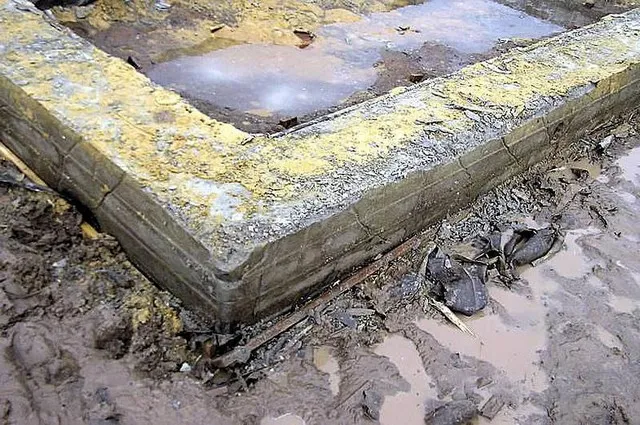

Часть этих зданий не подлежит уже никакому восстановлению и должна быть снесена.  И все это в большинстве случаев от неправильно выполненных фундаментов. Не забываем, что патент на железобетон был получен во Франции Ж. Монье в 1867 году, а использование железобетонных конструкций в строительстве пошло с начала 20 века, уже совсем широчайшее распространение началось в военный (для создания фортификационных сооружений) и послевоенный период (для ускоренного восстановления и воссоздания того, что было разрушено во время войны). Оказалось, что армирование фундаментов позволяет значительно снижать расход материалов, делать их более прочными и надежными, противостоять изгибающим нагрузкам, которые возникают при морозном пучении грунта (при замерзании грунт увеличивается в объеме из-за содержащейся в нем воды), при внезапном подъеме грунтовых вод или аварийных протечках в инженерных коммуникациях при просадочных грунтах, имеющих свойство резко терять несущую способность при замачивании.

Как рассчитать арматуру на фундамент

Для индивидуального дома можно, конечно, обратиться в специализированную строительную организацию, специалисты которой, проведя все исследования и расчеты, выдадут проект наиболее оптимального для данного строения фундамента. Однако стоимость такого проекта будет сопоставима со стоимостью работ по изготовлению самого фундамента.

Несколько десятилетий широкого распространения строительства частных жилых домов позволили выработать способы изготовления фундаментов, позволяющие рассчитать потребность в бетоне и арматуре, подходящие большинству индивидуальных застройщиков из разных регионов. Фундаменты при этом получаются прочнее, чем это необходимо, и допускается некоторый перерасход бетона и арматуры. При этом стоимость перерасходованных материалов много меньше, чем стоимость специальных проектных работ.

Расчет арматуры для ленточного фундамента

Для индивидуального строительства более всего распространены ленточные фундаменты. Как рассчитать количество арматуры для фундамента такого типа?

Для примера рассмотрим строительство двухэтажного дома размерами 12000 х 12000 мм (12 х 12 м) с двумя перекрещивающимися внутренними несущими стенами, отстоящими от наружных стен на расстоянии 6000 мм (что соответствует строительному модулю 6 метров).

Толщину наружных стен принимаем 510 мм (в два кирпича) толщину внутренних стен – 390 мм (в полтора кирпича).

Допуская, что глубина промерзания в местности предполагаемого строительства составляет 1200 мм (1.20 м) выбираем высоту подземной части — 1500 мм, а надземной (цоколя) – 700 мм.

Общая высота фундамента составит 1500 + 700 =2200 мм.

Толщину фундамента наружных стен, которая должна быть шире стены на 50 мм с каждой стороны, принимаем — 510 (толщина стены) + 2 х 50 = 610 мм, толщину фундамента внутренних стен – 490 мм.

Теперь посмотрим, как рассчитать количество арматуры для фундамента. В качестве арматуры будем использовать стержни с периодическим профилем кл. А-III d (диаметром) равным16 мм – для рабочей арматуры и стержни  d = 14 мм – для дополнительной.

Для хомутов применим обыкновенную проволоку кл. А-III d = 6 мм.

Расстояние от арматуры до внешних поверхностей фундамента (толщину защитного слоя) примем 20 мм.

В нижней части фундамента будут располагаться три рабочих арматурных стержня  d = 16 мм с расстоянием от центрального стержня до крайних 285 мм для наружных стен или d = 14 мм с расстоянием от центрального стержня до крайних 225 мм для внутренних. На высоте соответственно 700 мм и 1400 мм будут располагаться два ряда по 2 стержня дополнительной арматуры  d = 14 мм на расстоянии между ними 596 мм по горизонтали. В верхней части фундамента установим 3 стержня дополнительной арматуры  d = 14 мм на расстоянии от центрального стержня до крайних 230 мм для наружных стен и 220 мм, соответственно, для внутренних.

Если мысленно сделать поперечный разрез в фундаменте наружной стены, можно обнаружить 3 стержня  d = 16 мм и 7 стержней  d = 14 мм, в разрезе фундамента внутренней стены – 10 стержней  d = 14 мм.

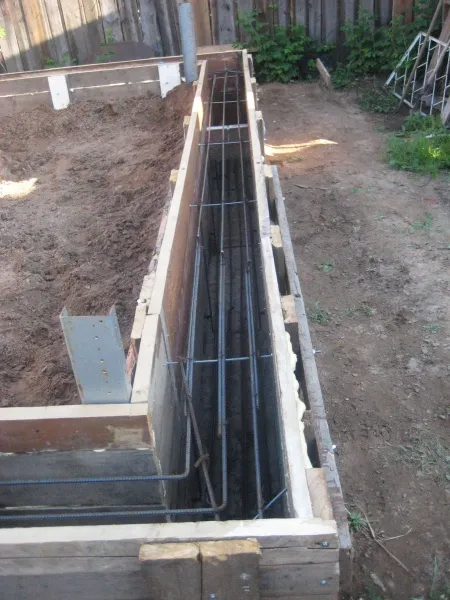

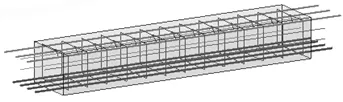

Связаны все эти стержни должны быть при помощи гнутых хомутов. Это замкнутый четырехсторонний контур из проволоки  d = 6 мм. Шагом установки хомутов — 600 мм в поперечных плоскостях фундамента. Хомуты образуют совместно со стержнями арматуры рассчитанный пространственный каркас. Изготовить хомуты можно при помощи шаблона, самый простой способ изготовления которого – забить в землю на нужном расстоянии четыре обрезка арматуры и вокруг них уже выгибать из проволоки хомут требуемого размера.

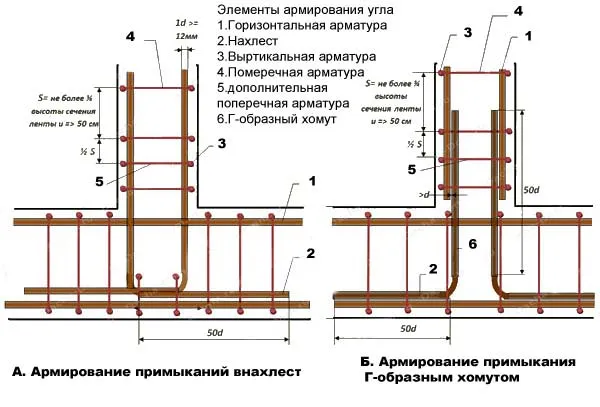

Связывать хомуты и арматурные стержни между собой нужно отожженной стальной или так называемой вязальной проволокой  d = 1.4 мм. Электродуговая и электрическая сварка не допускаются, так как в местах соединений металл окажется ослабленным. Если приобретение стержней рабочей и дополнительной арматуры требуемой длины не представится возможным, состыковывать стержни можно или внахлест, длина нахлеста при этом должна быть от 150 мм, или при помощи дополнительного стержня длиной 300 мм, накладываемого на соединенные встык стержни арматуры. Стык любого типа плотно обматывается вязальной проволокой. Для того, чтобы получившийся арматурный каркас не деформировался внутри опалубки от действия собственного веса или при бетонировании, следует изготовить растяжки из вязальной проволоки, соединив их с опалубкой так, чтобы это не мешало заливке бетона.

На один хомут для наружных стен потребуется: [1700 (высота фундамента) + 610 (ширина)] х 2 – 4 х 20 (бетонный защитный слой) = 4540 мм проволоки  d = 6 мм.

Для внутренних стен (1700 + 490) х 2 – 4 х 20 = 4300 мм такой же проволоки.

На одну наружную стену потребуется 3 стержня  d = 16 мм длиной 12000 (длина стены) – 2 х 20 (бетонный защитный слой с каждой стороны) = 11060 мм, 7 стержней  d = 14 мм такой же длины и 21 хомут, для одной внутренней стены соответственно 10 стержней  d = 14 мм, количество хомутов останется тем же.

Для связывания хомутов и арматурных стержней вязальной проволоки понадобится — 10 (связей) х 500 (длина на одну связь) = 5000 мм.

Расход арматуры

На четыре наружные стены.

Арматурные стержни  d = 16 мм – 11060 х 3 х 4 = 132720 мм (133 м).

Арматурные стержни  d = 14 мм – 11060 х 7 х 4 = 309680 мм (310 м).

Проволока  d = 6 мм — 4540 х 21 х 4 = 381360 мм (382 м).

Вязальная проволока – 21 х 4 х 5000 мм = 420000 мм (420 м).

Армирование фундамента внутренних стен будет отличаться тем, что вместо арматуры  d = 16 мм используется арматура  d = 14 мм, а также размерами хомутов.

Расход арматуры на четыре внутренних стены.

Арматурные стержни  d = 14 мм – 11060 х 10 х 4 = 442400 мм (443 м).

Проволока  d = 6 мм – 4300 х 21 х 4 = 361200 мм (362 м).

Вязальная проволока – 21 х 4 х 5000 мм = 420000 мм (420 м).

Вес необходимого металла

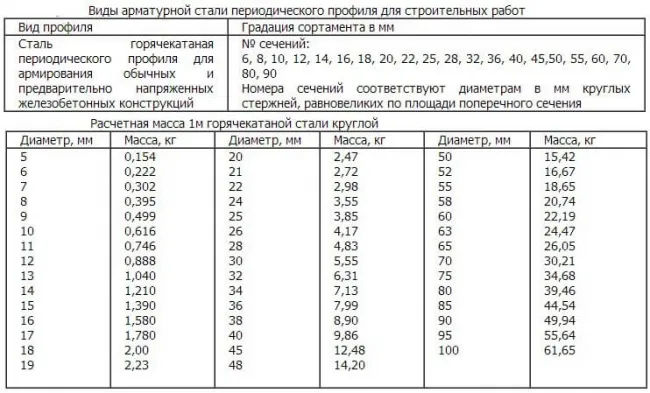

Используем сортамент

Вес одного метра погонного арматуры  d = 16 мм – 1.578 кг.

Требуется 133 метра, вес – 133 х 1.578 = 210 кг.

Вес одного метра погонного арматуры  d = 14 мм – 1.208 кг.

Требуется 310 + 443 = 753 метра, вес – 753 х 1.208 = 910 кг.

Вес одного метра погонного проволоки  d = 6 мм – 0.222 кг.

Требуется 382 + 362 = 744 метра, вес – 744 х 0.222 = 165 кг.

Вес одного метра погонного вязальной проволоки  d = 1.4 мм – 0.012 кг.

Требуется 420 х 2 = 840 метров, вес – 840 х 0.012 = 10 кг.

Заключение

Допольнительная информация в видеоролике о процессе армирования фундамента

  • Строим дом из пеноблоков своими руками

  • Плавающий фундамент

  • Опалубка для фундамента своими руками

  • Фундамент под печь в баню

Как рассчитать ленточный фундамент под дом из газобетона?


Расчет ленточного фундамента под дом из газобетона может быть выполнен следующим образом:

  1. Определение необходимой глубины заложения фундамента. Это зависит от местных климатических условий, грунтовых и гидрологических условий, а также от конструктивных особенностей дома. Обычно глубина заложения ленточного фундамента составляет от 60 до 120 см.

  2. Определение ширины ленты фундамента. Ширина ленты фундамента должна быть достаточной для того, чтобы обеспечить необходимую несущую способность и устойчивость дома. Обычно ширина ленты фундамента составляет от 30 до 50 см.

  3. Определение длины ленты фундамента. Длина ленты фундамента зависит от планируемых размеров дома и его конструктивных особенностей. Обычно длина ленты фундамента равна периметру дома плюс дополнительные 10-20%.

  4. Определение объема бетона и арматуры. Для расчета объема бетона и арматуры необходимо знать глубину, ширину и длину ленты фундамента. Расход бетона и арматуры зависит от грунтовых и гидрологических условий, а также от конструктивных особенностей дома.

  5. Подготовка основания для фундамента. Для установки ленточного фундамента необходимо обеспечить ровную и устойчивую подготовленную поверхность. Подготовка основания может включать в себя очистку, разравнивание, уплотнение и геотекстильное устройство.

  6. Установка опалубки. Для того чтобы получить форму ленточного фундамента, необходимо установить опалубку из деревянных брусков или металлических профилей. Опалубка должна быть установлена на расстоянии от грунта, чтобы установить арматуру и заливку бетоном.

  7. Установка арматуры. Арматуру необходимо устанавливать в соответствии с проектом. Обычно используют стержни диаметром 10-12 мм. Арматура должна быть установлена таким образом, чтобы обеспечить необходимую ж

Коэффициент несущей способности грунта. Он зависит от типа грунта и его плотности. Для расчета фундамента из газобетона используются общепринятые коэффициенты несущей способности грунта, которые можно найти в специализированных справочниках или узнать у специалистов.

Если вы хотите самостоятельно рассчитать ленточный фундамент для дома из газобетона, вам нужно выполнить следующие шаги:

  1. Определить нагрузки, которые будет нести фундамент. Это вес дома и все, что в нем находится, а также вес снега, который может лечь на крышу, и другие возможные нагрузки.

  2. Рассчитать необходимое количество арматуры и ее диаметр. Расчет производится в зависимости от нагрузок, которые будет нести фундамент.

  3. Определить ширину и высоту ленты. Ширина должна быть достаточной для того, чтобы обеспечить стабильность и надежность фундамента, а высота — для того, чтобы предотвратить деформации стен.

  4. Рассчитать количество бетона, необходимое для заливки ленты.

Для точного расчета лучше обратиться к специалистам.
