Создаем свой собственный водонагреватель косвенного нагрева своими руками: подробная инструкция и схема изготовления

Хотите сделать водонагреватель косвенного нагрева своими руками? Мы предлагаем инструкцию и схему изготовления бойлера косвенного нагрева. В статье «Как сделать бойлер косвенного нагрева своими руками: инструкция, схема» вы найдете пошаговую инструкцию и все необходимые материалы для создания своего водонагревателя. Теперь вы сможете управлять температурой воды в вашем доме самостоятельно!

Содержание

  1. Конструкция бойлера
  2. Проект и монтаж собственноручно
  3. Выбор накопительной емкости
  4. Расчет длины змеевика
  5. Изготовление и обработка змеевика
  6. Подготовка бойлерной емкости
  7. Разновидности систем
  8. Расчет объема бойлера
  9. Достоинства и минусы бойлера косвенного нагрева
  10. Преимущества и недостатки бака косвенного нагрева
  11. Виды работ и материалы
  12. Оценка косвенных водонагревателей
  13. Технология сборки
  14. Бак водонагревателя
  15. Делаем змеевик
  16. Утепляем конструкцию
  17. Окончательная сборка
  18. Корпус бойлера из газового баллона своими руками
  19. Бюджетный вариант изготовления
  20. Змеевик для бойлера своими руками
  21. Рекомендации по изготовлению
  22. Изготовление змеевика
  23. Как правильно изготовить нагреватель
  24. Подготовка бака
  25. Спираль для нагрева воды
  26. Теплоизоляция корпуса
  27. Сборка конструкции
  28. Особенности эксплуатации косвенного бойлера
  29. Чистка и ремонт бойлера

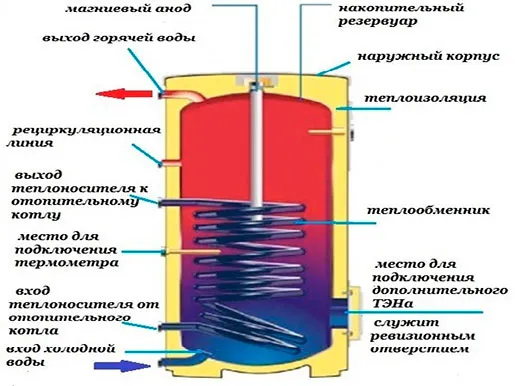

Конструкция бойлера

Многих частных домовладельцев интересует вопрос: что это за устройство, каким образом в нем происходит нагревание воды. Изделие такого типа — крупная накопительная конструкция, не зависящая от стандартных источников энергии (газа, электросистемы), проще говоря, водонагреватель циркуляционного вида.

Внутри бака устанавливается спиралевидная труба — именно в ней циркулирует вода, нагреваемая котлом автономного отопления. Холодная вода поступает через трубу, расположенную снизу, равномерно нагревается в баке и подается пользователю через выходной трубопровод, который расположен вверху. Для максимального удобства к трубам подсоединены шаровые краны. Снаружи бак закрыт толстым слоем теплоизоляции.

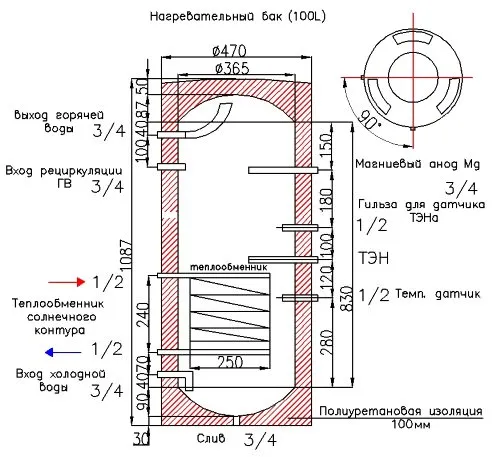

Чертежи этого изделия весьма просты и легко читаются, если у вас есть хотя бы основы технического образования.


Проект и монтаж собственноручно

Главная задача на стадии проектирования собственноручно – это выбор накопительной ёмкости, которая бы своим объёмом покрывала надобности в горячей воде.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт надобности делается на 3-4 человека (средне-статистическая семья). Согласно нормативам, одна личность потребляет около 70 л/сут. Говоря иначе для семьи с усредненным доходом вполне достаточно установить бойлер объёмом 200 л. При аналогичной ёмкости необходимость удовлетворяется полностью.

Бак для нагрева холодной воды во многих случаях выбирают под вертикальную установку, но очень вероятно также вариант монтажа в горизонтальном положении. В качестве бойлерного бака разрешается использовать тару, выполненную из крепких термостойких материалов. Конечно, материал тары следует выбирать с учётом его высоких антикоррозийных показателей, потенциального температурного расширения, прочих рабочих параметров.

Подходящими материалами можно считать:

  • алюминий;
  • нержавеющую сталь;
  • специальные полимеры.

Следует помнить: бойлеры различного типа относятся к сосудам, работающим под давлением. К тому же, что теплоноситель системы отопления может прогреваться до высокой температуры (90?С и выше). Если исходить из этих свойств бойлерных установок, следует проектировать и сооружать систему собственноручно.

На практике нередко встречаются по реальному абсурдные конструкции, тоже сделанные собственноручно, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Проект бойлера косвенного нагрева, исполняемого собственноручно, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо сосчитать требуемую тепловая мощность такого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров считается медь или латунь. Лучше выбирать собственно один из этих материалов, так как оба материала обладают высоким показателем теплопередачи.

Для расчёта необходимых значений на изготовление бойлерного змеевика подходит формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные определения здесь:

  • L – длина трубки,
  • Q – тепловая мощность змеевика,
  • D – диаметр трубки,
  • Tг – температура горячей воды,
  • Tх – температура холодной воды.

Давайте разберем пример, как сосчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная размер трубы 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15?С и 80?С, естественно. Нужно определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проходит следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы как правило составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, по большей части, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между виточками.

Просвет требуется делать первоочередно (позволяется после намотки раздвигать витки), так как необходима компенсация увеличения металла. К тому же, что при аналогичном выполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

В основном, медные или латунные змеевики можно отыскать уже готовые для эксплуатирования. Например, взять змеевик от какого-нибудь тех. оборудования. Но тогда необходимо будет учесть размеры имеющейся ёмкости и соответствие спирали по мощности передачи тепла.

Довольно часто выбрать в точном согласии с параметрами не удаётся. Вследствии этого, дабы не терять дорогого времени, в этом смысле выгодно выполнить трубчатый спиральный нагреватель самостоятельно.

Выполнить змеевик собственноручно без опыта тяжеловато, но такая задача реальна. Здесь основное — выполнить хорошую намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из хорошего материала. Диаметр барабана меньше диаметра в середине бойлерной ёмкости примерно на 10-15%. В конце концов, если диаметр в середине бака 500 мм, значит, значение диаметра змеевика как правило составит: (500 – 500/10) = 450 мм.

На концевых частях трубки, свитой в спираль, потребуется установить контактные фитинги с резьбой. Чтобы решить эту задачу необходимо:

  1. Получить ровный срез на концах трубы, отделав их труборезом.
  2. Надеть на концевые части трубы обжимные гайки.
  3. Обработать края трубы развёрткой.
  4. Установить фитинги и плотно подтянуть их к трубе гайками.

Совсем не нужно применять исключительно резьбовые двухсторонние фитинги. Если есть способности пайки медных труб и хороший инструмент, можно способом пайки установить односторонние фитинги с резьбой.

Также, в зависимости от материала корпуса сосуда, очень вероятно вариант пайки именно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева данный шаг не рекомендуется из-за причины сложной технологической операции.

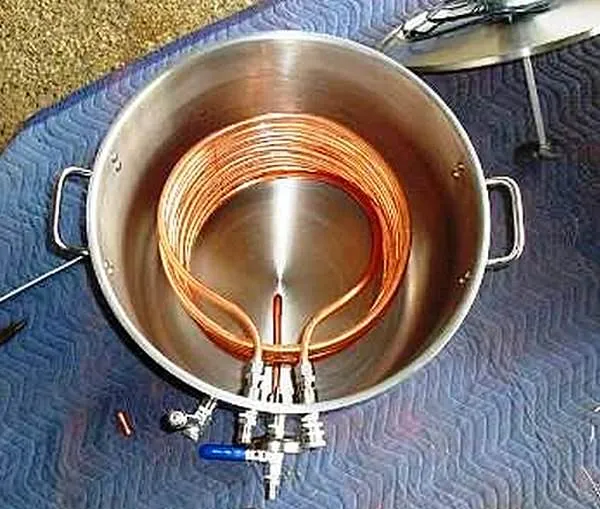

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Остается подготовить место для установки именно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

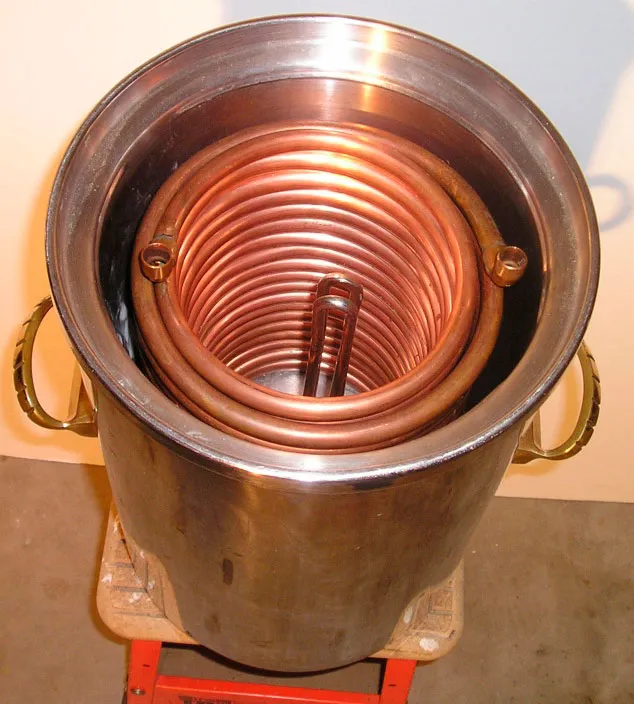

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость целостная? В этом случае необходимо будет бережно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Места для посадки крышки и бака становятся идеальными, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более уютно, если на ёмкости сделать две крышки – сверху и снизу.

Как только случилась установка крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. В настоящий момент достаточно высверлить два отверстия на корпусе сосуда, определяясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части соединителей с запасом на 1-2 мм.

Резьбовые части соединителей пропускают в отверстия, заблаговременно установив уплотнительной прокладки. Потом с наружной стороны стены бака накручивают встречные фитинги и плотно стягивают соединение.

При аналогичном креплении нагревательная спираль вполне неуязвима, но дополнительные опоры сделать необходимо. Ход носителя тепла под давлением внутри трубы часто сопровождается появлением вибрации. Дополнительные опоры будут компенсировать недостаток.

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и водного слива, запрессовать в них короткие патрубки, а на патрубках установить краны запорного типа. При желании можно дополнить аппарат стрелочным термометром. Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утеплительным материалом. Здесь прекрасно подходит вата на основе минералов с верхним фольгированным покрытием.

Разновидности систем

Те пользователи, которые используют газовые колонки и различного вида бойлеры для получения горячей воды, отлично знакомы с массой проблем, возникающих при их эксплуатации: надо выждать некоторое время, пока вода нагреется до нужной температуры, если включить одновременно горячую воду на кухне и в ванной, то ее температура понизится. Косвенный бойлер устраняет эти проблемы: поступающая от него вода всегда имеет постоянную температуру, независимо от того куда она подается. Такие водонагреватели могут быть нескольких типов.

  1. Самым распространенным является конструкция со змеевиком, который устанавливается внутри бака, и по нему циркулирует горячая вода. Холодная вода, поступая в емкость, контактирует со змеевиком и нагревается до установленной температуры.
  2. Другой вариант — когда змеевик монтируется вдоль стенок емкости, а не в ее центре.
  3. Если есть две емкости — большая и маленькая, то меньшую по размерам вставляют в большую. Вода циркулирует между ними: в малую нагнетается горячая вода, а вокруг нее — холодная для нагрева.

Принцип работы таких водонагревателей прост, чтобы наглядно разобраться в работе системы есть подробная схема.

Расчет объема бойлера

Чтобы рассчитать объем емкости для нагретой воды, нужно хотя бы приблизительно понимать суточную потребность в ней. В среднем, один человек в день тратит около 60 литров воды, а значит, обычной семье, состоящей из 3 человек, потребуется бойлерный бак объемом около 200 литров.

А вот следующая задача будет сложнее – рассчитать диаметр и длину змеевика. Эти, казалось бы, простые данные основываются на температуре теплоносителя в змеевике, скорости его движения, материале, из которого выполнен змеевик. Не меньшее значение имеет и объем бака – чем он больше, тем больше должен быть и змеевик. В среднем, чтобы обогреть 10 литров воды, необходимо, чтобы змеевик выдавал полтора киловатта тепла. Обычно его делают из меди или латуни, взяв трубу около 2 см диаметром. Длина трубы будет рассчитываться на основании необходимой мощности по специальной формуле.

В данной формуле буквой «Р» обозначается мощность змеевика в киловаттах, «d» — диаметр трубы змеевика, ?Т – разница температур воды и теплоносителя в змеевике в градусах Цельсия. Чтобы было понятнее, можно привести простой пример: имеется бак объемом 200 литров, мощность змеевика для которого должна быть не меньше 30 кВт, труба диметром 0,01 м (1 см). Теплоноситель в змеевике имеет температуру в 80 градусов, а поступающая вода, в среднем, около 15 градусов. Рассчитывая данные по формуле, получается, что длина труб должна быть не менее 15 м. Чтобы вместить такой змеевик в бак, его нужно накрутить на шаблон с диаметром около 40 см спиралью. Готово! Все данные есть, чтобы самостоятельно сделать бойлер косвенного нагрева

Достоинства и минусы бойлера косвенного нагрева

Преимущества бойлера косвенного нагрева, сконструированного своими руками, над другими водонагревателями:

  • возможность подключения к централизованной отопительной системе;
  • основная емкость устанавливается в непосредственной близости от котла автономного отопления;
  • монтаж всей конструкции не занимает много времени;
  • сокращается расход электроэнергии и газа;
  • дом обеспечивается горячей водой одной температуры постоянно.

Недостатков у такой конструкции не так уж и много:

  • для монтажа вам потребуется специальное помещение;
  • чтобы нагреть воду в баке до оптимальной температуры при первом запуске, нужно продолжительное время, а это гарантирует потери на общем обогреве всех остальных помещений;
  • чистить змеевик надо не реже двух раз за 12 месяцев, чтобы он не забивался отложениями.

Важно! Такой вариант действует только во время осенне-зимнего сезона, по его окончании включается встроенный ТЭН. Владельцы частных строений, которые используют автономное отопление, могут перекрыть поступление воды на обогрев дома, а воду в емкости продолжать нагревать с помощью котла.

Если вы пользуетесь электрическими нагревательными элементами, то включать их лучше ночью, во время действия льгот.

Преимущества и недостатки бака косвенного нагрева

Система не питается электричеством, а работает от отопительной системы. При правильной конструкции водонагреватель имеет высокую производительность при минимальных затратах. К плюсам также относят долговечности прибора за счет изолирования устройства от проточной воды. При этом в боке всегда имеется горячая вода, достаточно просто открыть кран. Бойлер может работать от котла или центрального отопления, источники можно менять.

Среди достоинств бака косвенного нагрева следует отметить длительный срок эксплуатации и эффективность

Минусы косвенной системы:

  1. Переоборудования системы требует финансовых вложений;
  2. Прибор косвенного нагрева стоит дороже, чем газовый или электробойлер;
  3. Первый нагрев может занять несколько часов, от чего может страдать отопительная система;
  4. При больших объемах системы конструкция занимает много места.

При покупке бойлера для начала обращают внимание на его размеры. Дальше учитывают материал изготовления внутреннего бака. Именно он определяется качественности и долговечности прибора. Лучше всего, когда внутренние стенки сделаны их нержавейки.

Виды работ и материалы

Чтобы изготовить бойлер своими руками, надо выполнить такие работы:

  • подготовить металлическую емкость с хорошими антикоррозийными характеристиками;
  • аккуратно согнуть трубу для змеевика;
  • сделать качественную теплоизоляцию конструкции;
  • осуществить полную сборку всей системы;
  • подвести воду;
  • змеевик надежно подсоединить к домашней системе отопления;
  • подключить подачу нагретой воды к домашнему водопроводу.

Для выполнения некоторых операций вам понадобятся такие материалы и оборудование:

  • трубы металлопластиковые или из нержавеющего металла;
  • грунтовка на основе нитроэмали;
  • гайка с диаметром около 32 мм;
  • емкость большого размера — для небольшой семьи сгодится простой газовый баллон;
  • понадобится сварка.

Со всеми материалами и предстоящими видами работ мы определились, теперь приступаем к непосредственному монтажу.

Оценка косвенных водонагревателей

В современном мире очень трудно обойтись без горячей воды, поэтому большинство людей использует бойлеры. В магазинах можно встретить разные типы водонагревательных устройств.

Они бывают следующих видов:

  • электрические бойлеры;
  • бойлеры косвенные водонагреватели;
  • газовые бойлеры;
  • те, что нагреваются с помощью солнечного тепла.

В этом видео вы узнаете, как сделать бойлер своими руками: Для обогрева воды в косвенном водонагревателе не потребуется применять газ, электроэнергию или твёрдое горючее. В основе изготовления водонагревателя, сделанного собственноручно, — применение термической энергии, которая производится сторонними источниками. Из-за переходных теплоносителей необходимо транспортирование теплоты. В качестве таких веществ можно взять антифриз или воду. Применяя же бойлер, можно сберечь много энергоресурсов.

К сожалению, водопроводный нагреватель имеет значительный минус: отсутствие возможности его использовать в конце сезона отопления. Использование котла в самые жаркие периоды года только лишь для получения горячей воды считается экономически нерентабельным действием. В этом случае рационально изготовить собственными руками комбинированный водонагреватель, который, помимо теплообменника, будет снабжён ещё и мощнейшим нагревательным компонентом.

Такой бойлер в зимнее время станет функционировать через конструкцию отопления в обычном порядке и в промежуток отключения отопления — с ТЭНа, заранее интегрированного.

Технология сборки

Распишем поэтапно, как сделать бойлер косвенного нагрева своими руками — весь комплекс работ будет состоять из последовательной сборки разных частей конструкции.

Бак водонагревателя

Объем емкости, куда будет поступать вода для последующего нагревания, зависит от потребностей домовладельца: стандартный расход до 70 литров на каждого домочадца в сутки, поэтому для семьи в 4 человека будет вполне достаточно 200 л.

Материал бака следует выбирать из сплава алюминия, а также других цветных металлов, которые не подвержены коррозии, если позволяют финансы — нержавеющей стали. Хорошей альтернативой является баллон для газа, но внутренние стенки надо обработать специальной грунтовкой, иначе горячая вода будет иметь неприятный тухлый запах.

В корпусе бака своими руками надо вырезать не менее 5 отверстий: два с любого бока — они предназначены для врезки змеевика, внизу также 2 — для подачи воды и крана слива, вверху только одно — отбор горячей воды.

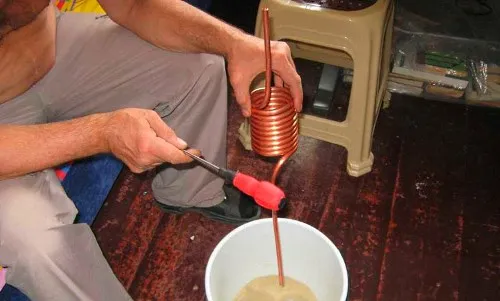

Делаем змеевик

Этот элемент, сделанный из медной трубы малого диаметра, но толстостенной, обязательно может иметь различные габариты — это зависит от объема и высоты емкости. Специалисты утверждают, что на каждые 10 л. воды необходимо 1,5 кВт тепловой мощности змеевика.

Вы можете для экономии средств из домашнего бюджета использовать трубы из другого материала, но обязательно с отличной теплоотдачей. При изготовлении надо очень внимательно следить за образованием витков:

  • они ни в коем случае не соприкасаются — между витками должен быть зазор;
  • нельзя делать чрезмерные усилия — это сильно затруднит снятие готового изделия со специальной оправки;
  • количество витков строго рассчитывается и зависит от габаритов бака.

Для оправки используют трубу необходимого диаметра или круглое деревянное полено без сучков. После изготовления спираль тщательно покрывают защитным термостойким лаком.

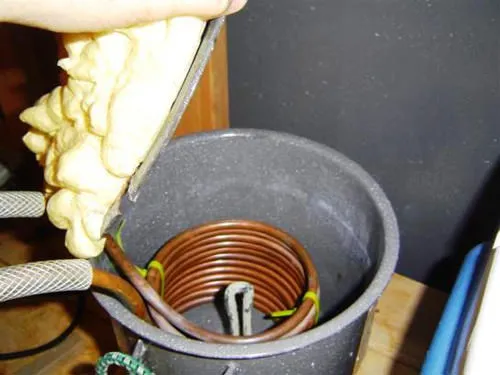

Утепляем конструкцию

Бак с наружной стороны обязательно покрывается теплоизоляцией для уменьшения потерь и повышения КПД изделия — это может быть специальная пена для монтажа или другой материал с отличными теплоизоляционными свойствами, например, пенопласт.

Его крепят при помощи проволоки, специальными стяжками или сажают на клей. Сверху утеплителя мастера рекомендуют укрепить листы фольги или использовать утеплитель с одной фольгированной стороной. Некоторые умельцы для утепления вставляют бойлер в емкость большего размера, а пространство между ним и внутренними стенками заполняют утеплителем любого вида.

Окончательная сборка

Когда все детали будущей конструкции подготовлены, то начинается ее сборка.

  1. Змеевик устанавливается по центру или же вдоль внутренней поверхности емкости, к концам присоединяются патрубки (пайка или сварка).
  2. При вертикальном расположении к емкости привариваем ножки, при настенном расположении — специальные петли крепления.
  3. К нижней части бака приваривается нагревательный элемент.
  4. Сверху устанавливается крышка и приваривается к корпусу.
  5. Змеевик подключается к контуру автономной системы согласно выбранной схеме.
  6. Подсоединяем трубы подвода холодной воды и магистраль отвода горячей.
  7. Подключаем водонагреватель к системе домашнего водопровода.

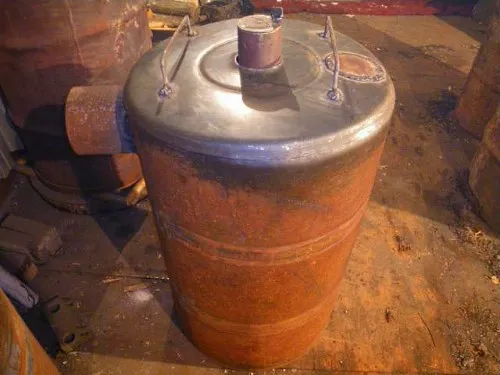

Корпус бойлера из газового баллона своими руками

Корпус изделия выполняется из стали. Стенки могут быть тонкими, так как температура воды не должна превышать 70 градусов. Самодельный бойлер может изготавливаться из газового баллона или пластиковой бочки. Для очистки бака потребуется с одного торца наварить большой фланец. Но это не обязательное условие.

Необходимые отверстия в корпусе:

  • Подключения отопления;
  • Подачи горячей воды;
  • Циркуляции горячей воды;
  • Подачи водопроводной жидкости;
  • ТЭНа и магниевого анода;
  • Температурных датчиков.

Теплообменник может находиться снизу или по всей поверхности внутренней конструкции. Отвод горячей воды размещается сверху, а немного ниже встречается труба для циркуляции. Подача холодной воды выполняется снизу. Нагревательный элемент всегда должен быть в воде, поэтому его монтируют в нижней части. Температурные датчики занимают место посередине конструкции.

Магниевый анод защищает элементы от коррозии. Его установка необходимо, даже, когда не планируется монтаж ТЭНа.

К отверстиям, которые работают с водой и датчикам приваривается металлическая труба. Диаметр всех патрубков должен быть одинаковым. Под анод предусматривается большая трубка, на нее монтируется крышка, болт и анод.

Перед покупкой бойлера нужно попросить у продавца сертификат, который подтверждает его качество

Теплообменник крепится сгоном или гайками. Первый вариант считается более надежным. Монтировать слив необязательно. Для этих целей можно использовать тройник, который монтируется на подаче жидкости.

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

  • медная или бронзовая труба;
  • доски разного размера;
  • листовой алюминий;
  • коллектор, сделанный из меди или ее сплава;
  • определенного формата листы стекла;
  • специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

Чтобы конструкция лучше поглощала тепло и не отдавала его наружу, применяется стекло и специальная краска.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Змеевик для бойлера своими руками

Для теплообменника используют медную или латунную трубку. Диаметр патрубка может составлять от 8 до 20 мм. При этом делают расчет погонажа трубы, чтобы мощности было достаточно для нагрева бака.

Данные для расчета:

  • Диаметр (параметр берут в метрах);
  • Температура жидкости в системе отопления;
  • Температурные показатели водопроводной воды.

Чтобы определить длину теплообменника используют специальную формулу. При этом тепловую мощность разделяют на число Пи, затем умножают на диаметр и на разницу температур отопления и водопровода. Полученные данные лучше округлить и взять трубу с запасом.

Чтобы придать теплообменнику спиральной формы, трубу накручивают на болванку. Диаметр змеевика должен соответствовать диаметру бака. Между спиралями предусматривается небольшое расстояние. Конец змеевика оборудуется фитингами. Перед свариванием системы проверяют ее работоспособность.

Рекомендации по изготовлению

Чтобы сделать бойлер косвенного нагрева в домашних условиях, потребуется 2 основных элемента – это сам резервуар и теплообменник из медной трубки. Идеальная форма для бака – цилиндрическая, поэтому лучше использовать в таком качестве какой-нибудь баллон, металлическую бочку или тонкостенную трубу большого диаметра. Медная трубка не должна быть слишком тонкой, такой теплообменник не будет эффективным. Подходящий диаметр – 15—20 мм.

Совет. Для изготовления теплообменника хорошо подойдет и гофрированная нержавеющая труба, используемая для систем отопления и водоснабжения. Ее и согнуть проще, нежели медь.

Подобрав подходящий бак и определившись с его размерами, можно приступать к навивке змеевика. Рекомендуется для этого использовать шаблон в виде трубы или бревна, чей диаметр наполовину меньше размера емкости. Зафиксировав один конец трубки, выполните навивку на шаблон как можно плотнее, виток к витку. При этом надо следить за высотой изделия, чтобы оно впоследствии поместилось внутрь бойлера, сделанного своими руками.
Готовый теплообменник устанавливается по центру бака, чтобы трубка нигде не касалась его стенок. Теперь нужно устроить герметичный проход трубок сквозь бак, что делается с помощью пайки и резьбовых соединений, как это показано на фото:

Теперь остается выполнить теплоизоляцию резервуара с помощью рулонных утеплителей и бандажей из проволоки или тонкой стальной полосы. Предварительно надо закончить все сварочные работы – приделать дно и крышку, врезать все патрубки и приварить опоры. Поверх утеплителя следует надеть декоративный кожух из тонколистового металла или другого удобного материала.

Совет. С целью продлить срок службы самодельного стального резервуара рекомендуется приобрести и установить внутрь водонагревателя магниевый анод.

Емкость для нагревателя – из чего сделать и как подготовить?

Бак водонагревателя разрешается изготавливать практически из любых материалов, которые обладают некоторой стойкостью к коррозионным явлениям. Можно использовать эмалированный металл, стеклокерамику, нержавейку, пластик. При выборе материала нужно учитывать следующее: пластиковые, стеклокерамические и эмалированные емкости не отличаются особой механической прочностью, кроме того, эмаль и керамика склонны к коррозии. Из-за этого уже через пару лет эксплуатации может потребоваться замена бака, сделанного из этих материалов.

Емкость для нагревателя из подручных средств

А вот емкости из нержавеющей стали являются в разы долговечнее и надежнее. Проще всего сделать водонагреватель косвенного действия из обычного газового баллона. Желательно купить новую емкость. Но допускается и применение со старым баллоном. Его необходимо разрезать на две половинки, очистить внутренние стенки от загрязнений и обработать их грунтовкой (обычно наносится 2–3 слоя). Нюанс. Грунт допускается и не использовать. Но тогда в первые пару недель эксплуатации самодельного бойлера вы будете явственно ощущать запах газа, идущего от горячей воды.

В подготовленном описанным способом баллоне мы сделаем четыре отверстия. Через один будет выходить нагретая вода, второй нужен для подачи холодной жидкости. Еще два отверстия позволят соединить теплоноситель и змеевик. Затем следует позаботиться о качественной теплоизоляции бака. Самодельный бойлер необходимо утеплять максимально тщательно. Если данное условие не выполнить, показатель полезного действия устройства значительно снизится. Вода в теплом состоянии в нем будет поддерживаться совсем недолго.

Теплозащиту емкости рекомендуется производить до сборки агрегата. Это удобнее, проще и надежнее. Функцию утеплителя может выполнять практически любой теплоизолятор. Некоторые мастера используют стекловату. На корпус баллона ее крепят проволокой или клеящим составом. При желании сначала можно приклеить вату, а потом дополнительно зафиксировать ее проволочной стяжкой. Еще лучше использовать для утепления монтажную пену. Работа с ней требует минимальных трудовых затрат. А результат получается отличный.

Изготовление змеевика

Для самостоятельного изготовления круглого стального змеевика применяется трубогиб, однако если потребуется готовится квадратный Трубчатый нагревательный элемент, все части которого показаны соединяемыми электрической сваркой, частями нержавеющей стальные трубы.

Уровень мощности нагрева рассчитывается естественно с формулой: Q = К х А х dT, где показатели показаны:

  • К — показателем теплопередачи;
  • А — площадью общей поверхности Нагревательного элемента;
  • dT — температурной разностью носителя тепла и греющейся воды.

Размещение змеевика может делаться, как в самом центре резервуара, так и вдоль его стенок.

Конфигурация и размеры резервуара влияют на общее кол-во витков, и вдобавок диаметр Нагревательного элемента.

Как правильно изготовить нагреватель

Есть несколько вариантов — самодельная конструкция так проста, что можно выбрать любой:

  • Емкость, внутри которой расположен змеевик с теплоносителем.
  • Бак, в котором теплообменник размещен вдоль стен.
  • Один большой и один маленький бак. В маленький заливается вода, а в большом циркулирует теплоноситель.

Дополнительно вам понадобятся: обратный клапан, кран, ТЭН, магниевый анод.

Какие этапы предстоит пройти:

  • Подбор бака.
  • Изготовление теплоносителя.
  • Утепление корпуса.
  • Общая сборка.
  • Обвязка котла.
  • Установка крана.

Важно правильно рассчитать мощность и размеры конструкции. Сколько воды будет нагревать бойлер? До какой температуры?

Мощность нагрева основывается на:

  • Температуре содержимого спирали.
  • Мощности циркуляции.
  • Температуре воды на входе.

Например, для емкости на 120 литров подойдет насос на 1 Атм. Он сможет прогонять 200 литров в час. Максимальная температура теплообменника — 85 градусов. От этого стоит отталкиваться при изготовлении прибора.

Чертежи конструкции:

Чертеж конструкции бойлера

Подготовка бака

В качестве бака можно выбирать любую емкость из нержавейки, пластика. Его можно сделать из пластиковой бочки, старого водонагревателя, газового баллона.

Подготовка бака для бойлера

При этом учитываются такие особенности:

  • Газовый баллон предварительно нужно зачистить, разрезать вдоль и обработать специальным средством. Затем загрунтовать и сварить две части.
  • Если за основу берется стальной лист, согните его, сварите в цилиндр и приварите днище. В качестве формы можно взять бревно.
  • Старый бойлер также нужно разрезать, очистить от накипи и отложений, обработать. Готовые бочки из пластика осматриваются на целостность и подготавливаются для установки труб.

Швы тщательно завариваются

Не рекомендуется выбирать в качестве бака эмалированные емкости. Они быстро приходят в негодность от постоянного нагрева.

В корпусе нужно проделать 5 отверстий: два сбоку для установки змеевика, одно сверху для отбора воды, два снизу для забора и слива воды.

Спираль для нагрева воды

Лучше всего делать змеевик из того же материала, что и бак. Но это не всегда возможно, поэтому чаще всего изготавливают латунный или медный змеевик. Прежде чем приняться за работу, нужно сделать расчет длины изделия по формуле:

L=V/S=V/πR²=0,0044/3,14х0,0185²=4 м

Возьмите пустотелую трубку с внешним диаметром 42х2,5 см.

Изготовление теплообменной спирали

Для расчета размера витка нужно вычислить радиус. К примеру, возьмем радиус 15 см. Исходите из того, чтобы между стенками и спиралью оставалось пространство.

L=2πR=2х3,14х15=94,2 см

Выходит четыре витка. Не забудьте оставить запас трубки для установки.

Возьмите подходящую основу и накручивайте на нее трубу. При этом соблюдайте такие правила:

  • Витки не должны соприкасаться для лучшего контакта.

Витки змеевика не должны соприкасаться

  • Не накручивайте вплотную к основе — сложно будет снять.

Теплоизоляция корпуса

Качественная теплоизоляция позволяет повысить КПД прибора и снизить теплопотери. Можно использовать любой материал: монтажную пену, минеральную вату. Сверху покройте корпус листом металла или установите бак в емкость побольше.

Сборка конструкции

Все элементы подготовлены, приступайте к сборке:

  • Установите спираль в емкость так, чтобы она не касалась стенок бойлера. Если емкость металлическая, предварительно приварите основы для змеевика.
  • Вывод и ввод в теплообменник выводите наружу. Загерметизируйте их сваркой.
  • Приварите патрубки для забора и выдачи воды.
  • Установите обратный клапан.
  • Снизу на корпус приварите опоры или ушки для подвешивания.
  • Если бойлер планируется использовать в летнее время года, дополнительно монтируйте ТЭН и термостат в нижней части.
  • В удобном месте установите магниевый анод.
  • Сверху накройте конструкцию крышкой.
  • Подключите змеевик к контуру отопительной системы.
  • Подключите входную и выходную трубу для воды.
  • Проверьте конструкцию на герметичность.

Этапы сборки

Чтобы определить, насколько герметично спаяны элементы, выполняется пробный запуск. Видео по теме поможет вам вникнуть в работу:

Бойлер косвенного нагрева можно разместить в подвале частного дома. Вы будете самостоятельно контролировать силу нагрева и количество расходуемого топлива.

Особенности эксплуатации косвенного бойлера

Для правильного функционирования бойлер должен быть установлен на ровную монолитную поверхность. При монтаже настенного бойлера используются соответствующие крепёжные элементы, рассчитанные на вес заполненного водой устройства.

Бак ёмкостью до 100 л крепится на дюбель-гвозди длиной 100 мм, а для оборудования ёмкостью 150–200 л нужно использовать крепежи длиной до 150 мм. Бойлер желательно вешать на стены из бетона или кирпича.

На магистрали, подающей холодную воду, перед бойлером должен быть установлен обратный клапан, который будет предотвращать попадание горячей воды в холодный контур.

Подключение бойлера косвенного нагрева в систему производится через обратный клапан

Главная проблема при эксплуатации бойлеров косвенного типа — это образование накипи внутри накопительного резервуара и теплообменника при нагреве воды свыше 80 оС. Поэтому при умеренном расходе горячей воды (мытье посуды) целесообразно снижать температуру до комфортных 40–50 оС. Это позволит значительным образом продлить срок эксплуатации оборудования.

Чистка и ремонт бойлера

При частом использовании бойлера чистку бака необходимо проводить раз в год. Для этого в резервуар закачивается концентрированный раствор лимонной или уксусной кислоты и нагревается до температуры 80–90 оС. Через 20–30 минут жидкость сливается. Если в системе отопления используется теплоноситель в виде обычной воды, то в целях профилактики выполняется чистка теплообменника по аналогичной схеме.

При появлении течи в местах соединения труб необходимо разобрать проблемный участок и выполнить монтаж заново с применением большего количества уплотнителя. Вместо сантехнического льна следует использовать более современные материалы, например, ленту ФУМ или сантехническую нить.

Какой лучше купить водонагреватель проточный или накопительный?


Выбор между проточным и накопительным водонагревателем зависит от конкретных потребностей и условий использования. Вот несколько ключевых различий между ними:

  • Проточный водонагреватель нагревает воду по мере ее потребления, тогда как накопительный нагревает и хранит воду в баке. Проточный водонагреватель может быть более эффективен в случаях, когда вам нужно нагреть небольшое количество воды быстро, например, для одного душа. Накопительный водонагреватель может быть более удобен, если вы хотите иметь горячую воду в любое время дня и ночи без ожидания, когда вода прогреется.

  • Проточный водонагреватель требует меньше места и может быть установлен ближе к точке использования, что уменьшает время, которое вода тратит на достижение желаемой температуры. Накопительный водонагреватель требует больше места и может быть установлен только там, где есть возможность подключения к водопроводной системе.

  • Проточный водонагреватель может потреблять меньше энергии, так как он не нагревает воду до определенной температуры и не хранит ее в баке, что приводит к меньшим потерям тепла. Накопительный водонагреватель может потреблять больше энергии, так как он постоянно поддерживает температуру воды в баке.

Таким образом, если вы хотите экономить место и энергию, проточный водонагреватель может быть лучшим выбором. Если же у вас большая семья и вы хотите иметь горячую воду всегда под рукой, то накопительный водонагреватель может быть более удобным.
