Таблица размеров для кирпичной кладки: узнайте кратность

Планируете строительство? Тогда вы точно нуждаетесь в таблице кратности кирпичной кладки. Это необходимая информация, чтобы правильно расставить кирпичи и создать крепкую стену. Не знаете, где ее найти? Тогда читайте статью «Кратность кирпичной кладки (таблица)», в которой есть все нужные размеры и пропорции для создания прочной стены.

В период выполнения кладочных планов на основе архитектурных чертежей необходимо приводить специальные эскизные размеры с учетом конструктивной кратности кирпича. Для того чтобы постоянно не производить расчеты, проектировщикам нужна таблица кратности кирпичной кладки.

Перед выполнением кирпичной кладки необходимо рассчитать кратность кирпичной кладки, воспользовавшись таблицей, расположенной ниже.

Перед началом строительства необходимо определиться с кратностью кирпичной кладки, воспользовавшись таблицей, расположенной ниже.

Стандартная таблица кратности кладки из кирпичного материала

Ряды, предназначенные для вертикальных размеров Вертикальные размеры для стандартного кирпича Вертикальные размеры для утолщенного кирпича Размеры в плане
1-ый2-ой
3-ий
4-ый
5-ый
6-ой
7-ой
8-ой
9-ый
10-ый
11-ый
12-ый
13-ый
14-ый
15-ый
16-ый
17-ый
18-ый
19-ый
20-ый
21-ый
22-ой
23-ий
24-ый
25-ый
26-ой
27-ой
28-ой
29-ый
30-ый
31-ый
32-ой
33-ий
34-ый
35-ый
36-ой
37-ой
38-ой
39-ый
40-ой
41-ый
42-ой
43-ий
44-ый
45-ый
46-ой
47-ой
48-ой
49-ый
50-ый
51-ый
52-ой
7,7 сm
15,4 сm
23,1 сm
30,8 сm
38,5 сm
46,2 сm
53,9 сm
61,6 сm
69,3 сm
77 сm
84,7 сm
92,4 сm
100,1 сm
107,8 сm
115,5 сm
123,2 сm
130,9 сm
138,6 сm
146,3 сm
154 сm
161,7 сm
169,4 сm
177,1 сm
184,8 сm
192,5 сm
200,2 сm
207,9 сm
215,6 сm
223,3 сm
231 сm
238,7 сm
246,4 сm
254,1 сm
261,8 сm
269,5 сm
277,2 сm
284,9 сm
292,6 сm
300,3 сm
308 сm
315,7 сm
323,4 сm
331,1 сm
338,8 сm
346,5 сm
354,2 сm
361,9 сm
369,6 сm
377,3 сm
385 сm
392,7 сm
400,4 сm
10 сm
20 сm
30 сm
40 сm
50 сm
60 сm
70 сm
80 сm
90 сm
100 сm
110 сm
120 сm
130 сm
140 сm
150 сm
160 сm
170 сm
180 сm
190 сm
200 сm
210 сm
220 сm
230 сm
240 сm
250 сm
260 сm
270 сm
280 сm
290 сm
300 сm
310 сm
320 сm
330 сm
340 сm
350 сm
360 сm
370 сm
380 сm
390 сm
400 сm
12 сm
25 сm
38 сm
51 сm
64 сm
77 сm
90 сm
103 сm
116 сm
129 сm
142 сm
155 сm
168 сm
181 сm
194 сm
207 сm
220 сm
233 сm
246 сm
259 сm
272 сm
285 сm
298 сm
311 сm
324 сm
337 сm
350 сm
363 сm
376 сm
389 сm
402 сm
415 сm
428 сm
441 сm
454 сm
467 сm
480 сm
493 сm
506 сm
519 сm
532 сm
545 сm
558 сm
571 сm
584 сm
597 сm
610 сm

Особенности кладки кирпичей

Стандартизация всех систем перевязки кирпичной кладки и размеров самого кирпича, способствует, соответственно, стандартизации кратности кирпичной кладки.

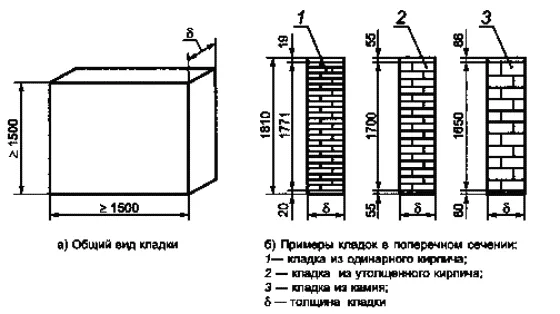

Система перевязки кирпичной кладки и размеров кирпича.

Система перевязки кирпичной кладки и размеров кирпича.

Если кладка стен осуществляется без использования утеплителя либо без воздушных прослоек, то кратность стен аналогична модульным размерам кирпичных граней, а также нормированным объемам кладочных швов.

  1. В период проектирования кратности кирпичных колонн, толщины поверхностей стен и простенков, как правило, считают ширину кладочного вертикального шва кратной 1 см (на практике же — от 0,8 см до 1,2 см).
  2. В данном случае пара кирпичей, уложенных тычком, составляют некий кладочный участок, величина которого кратна длине кирпича, уложенного ложком (12 см + 1 см + 12 см = 25 см).
  3. Следовательно, таблица размеров кирпичной кладки может обладать следующими размерами: 12, 25, 38, 51, 64, 77, 90, 103 см и так далее. Но имеются и исключения.

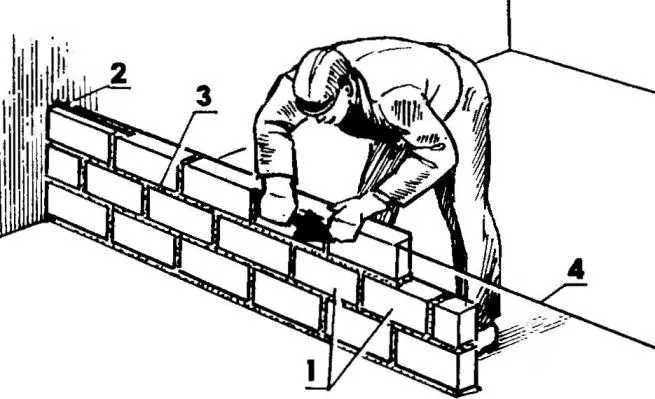

Кладка кирпича на ребро: 1 — кирпичи, уложенные на ложок; 2 — анкерный штырь; 3 — растворный шов; 4 — причальный шнур.

Кладка кирпича на ребро: 1 — кирпичи, уложенные на ложок; 2 — анкерный штырь; 3 — растворный шов; 4 — причальный шнур.

Порой перегородки из кирпичного материала осуществляют кладкой последнего кирпича на ребро.

В данном случае таблица кратности обладает размером толщины перегородки из кирпичной кладки — 12 см вместо стандартных 6,5 см.

Другим же исключением является упомянутая чуть раньше стеновая конструкция с утеплителем или же с воздушной прослойкой. В подобном случае кратность кирпичной стены напрямую зависит от толщины самого утеплителя либо от количества пустоты.

Толщина сечения складывается из размера модульного конструктивного участка поверхности стены, из облицовочного слоя, толщина которого составляет, как правило, 12 см, а также из расчетной толщины утеплителя.

Итак, с размерами кирпичной кладки в плане все понятно. Вертикальные же габариты кладки подчинены тем же законам, но с небольшой оговоркой. В строительных работах принята пара стандартов кирпича:

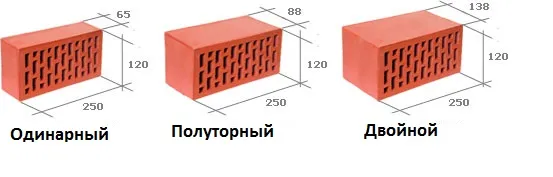

Стандарты кирпича.

Стандарт размеров кирпича.

  1. Обыкновенный кирпич обладает высотой 6,5 см. Однако имеется утолщенный вариант кирпича, высота которого составляет 8,8 см. В период проектирования высоты необходимой конструкции следует принять размер шва кирпичной кладки между горизонтальными рядами — 1,2 см.
  2. На практике же допускается 1 — 1,5 см. Во время выполнения кирпичной армированной кладки, кроме того, при ее электропрогреве, в горизонтальные швы необходимо уложить электроды или же сетки.
  3. Именно по этой причине габариты швов кирпичной кладки зимнего варианта должны быть не меньше 1,2 см. Таким образом, высота поверхностей стен, колонн и простенков из обыкновенного кирпича: 7,7 см, 15,4 см, 23,1 см, 30,8 см, 38,5 см, 46,2 см и дальше через каждые 7,7 см.

Для утолщенного же типа кирпича или, как его иначе именуют, полуторного — 10 см, 20 см, 30 см, 40 см, 50 см и дальше через каждые 10 см. При всем этом 13 рядов обыкновенного кирпича укладываются аналогично 10-ти рядам утолщенного (100 см).

Некоторые характеристики

Габариты кладки устанавливаются в зависимости от размеров дверных и оконных проемов.

Габариты кладки устанавливаются в зависимости от размеров дверных и оконных проемов.

Габариты проемов кирпичной кладки устанавливают в зависимости от монтируемых дверных и оконных коробок. Сегодня же масштабное строительство ориентируется, как правило, на индивидуальную планировку.

Именно поэтому все проемы и, конечно же, перегородки в них возводятся исключительно после продажи жилой недвижимости, при этом учитываются пожелания обладателя. В том случае, когда размер коробки заблаговременно известен, проем выполняется на пару сантиметров больше.

Этим обеспечивается высококачественная установка коробки (рамы) в проем, в дальнейшем предполагается уплотнение.

Самостоятельно выполнить таблицу размеров кладки кирпича достаточно сложно, но если имеется желание, то сделать ее вполне возможно, необходимо только учитывать некоторые особенности материала, с которым предстоит работать:

  1. Применяемый кирпич. Он бывает нескольких разновидностей: обыкновенный и утолщенный.
  2. Раствор, используемый для выкладывания кирпичей. Кладочные растворы имеют в собственном составе различные составляющие и в зависимости от этого обладают собственным названием.
    • цементный — обладает повышенной прочностью и долговечностью. Он имеет в своем составе песок, цемент и воду;
    • смешанный. Имеет в собственном составе глину, цемент, известь, песок, разнообразные химические добавки и, конечно же, воду. Подобные растворы отличаются некоторой подвижностью, долговечностью и сравнительно небольшой ценой;
    • известковые;
    • глиняные.

Итак, учитывая некоторые особенности материалов для возведения кирпичных стен, можно самостоятельно выполнить таблицу размеров. Самое важное: отнестись к поставленной задаче со всей ответственностью, потому что от того, насколько верной будет таблица, зависит конечный итог работы.
