Бордюрные камни согласно ГОСТ 6665-91: Технические условия и стандартные размеры бетонных и железобетонных бортов

ГОСТ 6665-91 — это документ, который регулирует технические характеристики бетонных и железобетонных бортовых камней. В нем указаны все требования к размерам, геометрии и физическим свойствам бордюров. Если вы интересуетесь бордюрами и их характеристиками, то этот ГОСТ может вам помочь.

ГОСТ 6665-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАМНИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ БОРТОВЫЕ

Технические условия

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

МЭЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАМНИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ БОРТОВЫЕ

Технические условия

Concrete and reinforced concrete curbs. Specifications

ГОСТ 6665-91

Дата введения 01.01.92

Настоящий стандарт распространяется на бетонные и железобетонные бортовые камни (далее — камни), изготовляемые из мелкозернистого (песчаного) и тяжелого бетонов по ГОСТ 26633 в климатическом исполнении УХЛ по ГОСТ 15150, предназначенные для отделения проезжей части улиц и дорог от тротуаров, газонов, площадок и т.п.

ПРИЕМКА

2.1. Камни принимают партиями по ГОСТ 13015.1 и настоящему стандарту.

2.2. Камни принимают:

— по результатам периодических испытаний — по показателям прочности, трещиностойкости, морозостойкости, водопоглощению;

— по результатам приемосдаточных испытаний — по показателям прочности (классу бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных изделий, настоящему стандарту, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия трещин, категории бетонной поверхности, марки по удобоукладываемости бетонной смеси, объему вовлеченного воздуха бетонных смесей с воздухововлекающими добавками.

2.3. Периодические испытания нагружением предварительно напряженных камней для контроля их прочности и трещиностойкости, а также определения прочности бетона на растяжение при изгибе проводят перед началом массового изготовления камней и в дальнейшем — при внесении в них конструктивных изменений, изменении технологии изготовления и качества материалов в соответствии с требованиями ГОСТ 13015.1.

В процессе серийного производства камней испытания на трещиностойкость нагружением, а также на прочность на растяжение при изгибе проводят не реже одного раза в 6 мес.

2.4. Бетон камней на морозостойкость и водопоглощение испытывают при освоении производства, изменении номинального состава бетона, технологии, вида и качества материалов, но не реже одного раза в 6 мес.

2.5. Удобоукладываемость бетонной смеси проверяют не реже одного раза в смену.

2.6. Объем вовлеченного воздуха в бетонных смесях с воздухововлекающими добавками проверяют не реже одного раза в смену.

2.7. Камни по показателям точности геометрических параметров, толщине защитного слоя бетона до арматуры, расположению арматуры, наличию монтажных петель, категории бетонной поверхности и ширине раскрытия технологических трещин следует принимать по результатам выборочного контроля в соответствии с табл. 5 для камней из тяжелого бетона и в соответствии с табл. 6 — для камней из мелкозернистого бетона, изготовленных по способу вибропрессования.

Таблица 5

шт.

Объем партии	Объем первой выборки	Объем второй выборки	Браковочное число
для первой выборки	для двух выборок
До 90	3	3	1	2
От 91 до 150	5	5	1	2
» 151 » 280	8	8	1	2
» 281 » 500	13	13	3	4
» 501 » 1200	20	20	4	5
» 1201 » 3200	32	32	6	7
Св. 3200	50	50	8	9

Таблица 6

шт.

Объем партии	Объем выборки	Браковочное число
До 1200	5	2
Св. 1200	8	3

Партия камней, не принятая по результатам выборочного контроля, должна приниматься поштучно. При этом приемка камней должна производиться по показателям, по которым партия не была принята.

Возможность использования камней, не соответствующих по показателям прочности и морозостойкости, устанавливает проектная организация.

2.8. Контроль прочности бетона камней проводят по ГОСТ 18105.

2.9. Потребитель имеет право проводить контрольную проверку соответствия камней, указанных в заказе, требованиям настоящего стандарта.

2.10. Документ о качестве — по ГОСТ 13015.3. В документ о качестве необходимо вносить марку бетона по морозостойкости и показатели водопоглощения бетона.

По требованию потребителя в документ о качестве вносят результаты контрольных испытаний камней на прочность и трещиностойкость по ГОСТ 8829.

Виды дорожных бордюров

Дорожные бордюры подразделяются по способу изготовления и использования. В зависимости от способа производства бордюрного элемента различают:

колотый;
пиленый;
обожженный;
полированный.

Все они имеют природную основу и эстетичный вид, украшая собой любой тип дорожного полотна, а качество материала позволяет устанавливать бортики практически для любого строительного объекта — от тротуаров до шоссе. Из недостатков можно назвать большой вес и высокую цену изделий.

Бортовой камень выпускается в следующих видах:

Дорожный. Является самым востребованным, поскольку с его помощью оформляются все дорожные полотна.
Магистральный. Применяется при прокладке автомобильных дорог.
Тротуарный. Используется для обустройства дорожек в парковой зоне, пешеходных дорожек и тротуаров.
Садовый. Относится к тротуарным бордюрам, предназначен для оформления садовых дорожек и ограничения газонной зоны.

Помимо вышеперечисленных, имеются и другие подвиды бортового камня, различающиеся своими размерами и внешним видом:

Поребрик. Используется при оформлении газонов, дорожек и пешеходной зоны.
Газонный блок. Относится к разновидности поребрика, предназначается для укладки на территории газонов с целью предотвращения расползания грунта.
Бортовой камень со скошенной стороной. Устанавливается в местах, предназначенных для заезда на парковку.

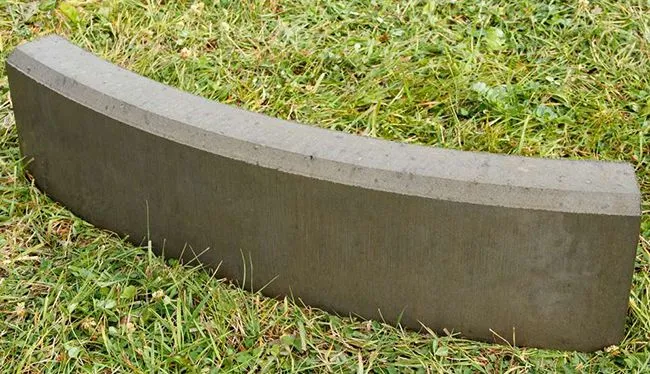

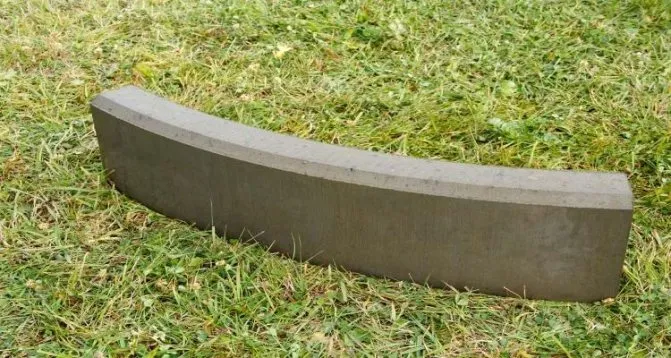

Бордюр радиусной формы. С его помощью выстраиваются отрезки проезжих частей дорог и клумб круглой и овальной форм.

Кроме этого, бордюрные ограждения классифицируются по виду используемого сырья:

Вибропрессованные. Обладая большой прочностью, такие ограждения имеют длительный срок эксплуатации при высоких перепадах температур. Влагостойкость материала позволяет устанавливать бортики практически в любой климатической зоне.
Железобетонные. Для их изготовления используется мелкозернистый армированный бетон, отличающийся своей долговечностью и устойчивостью к механическим повреждениям.

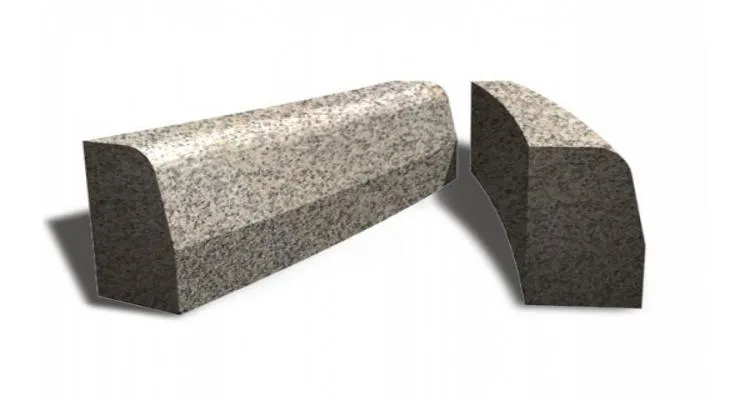

Гранитные. Изделия из этого материала являются самыми прочными, но и самыми дорогими. Выдерживают большие температурные перепады, обладают повышенной устойчивостью к истиранию.

МЕТОДЫ КОНТРОЛЯ

3.1. Испытание камней нагружением для контроля их прочности и трещиностойкости проводят по ГОСТ 8829.

Схема и положение камня при испытании приведены на черт. 1 и в табл. 7.

Р —

контрольная нагрузка.

Черт. 1

Таблица 7

Марка камня	Положение камня при испытании	l , мм	а, мм
БР300.30.15		3000	750
БР300.30.18
БР300.45.18
БР300.60.20
БР600.30.15-A-IV	6000	1500
БР600.30.18-A-IV
БР600.45.18-A-IV (A-V)
БР600.60.20-A-IV (A-V)
БУ 300.30.29		3000	750
БУП300.30.32
БУП300.30.29
БУП300.30.32
БУП600.30.32	6000	1500

Максимальная ширина раскрытия трещин при испытании на прочность и трещиностойкость не должна превышать 0,2 мм.

Испытание камней нагружением проводят после достижения камнями прочности на сжатие в 28-дневном возрасте.

3.2. Прочность бетона на сжатие и растяжение при изгибе следует определять по ГОСТ 10180 или ГОСТ 17624, или ГОСТ 22690.

При изготовлении камней по способу вибропрессования, приводящему к изменению состава бетона, принимают поправочный коэффициент к прочности бетона контрольных образцов, устанавливаемый экспериментально в соответствии с требованиями ГОСТ 10180. При этом поправочный коэффициент следует принимать не менее 1.

3.3. Морозостойкость бетона определяют по ГОСТ 10060.0 — ГОСТ 10060.4 или ГОСТ 26134 при насыщении образцов бетона камней перед испытанием 5 %-ным водным раствором хлорида натрия.

При этом допускается снижение прочности на сжатие бетона образцов не более чем на 5 % и потеря их массы не более чем на 3 %.

3.4. Водопоглощение бетона камней определяют по ГОСТ 12730.3.

3.5. Удобоукладываемость бетонной смеси определяют по ГОСТ 10181.

3.6. Объем вовлеченного воздуха в бетонной смеси с воздухововлекающими добавками контролируют по ГОСТ 10181.

3.7. Контроль сварных арматурных изделий следует проводить по ГОСТ 10922 и ГОСТ 23858.

3.8. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.9. Размеры и положение арматурных изделий в камне, толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 или ГОСТ 22904.

При отсутствии необходимых приборов допускается определение указанных параметров вырубкой борозд и обнажением арматуры камня с последующей заделкой борозд и мест обнажений арматуры мелкозернистым бетоном или бетоном, из которого изготовлен камень.

3.10. Размеры, отклонения от прямолинейности и перпендикулярности камней, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетона следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

Длину криволинейных камней измеряют по верхнему краю выпуклой стороны, а отклонение профиля лицевой поверхности от номинальной кривизны проверяют шаблоном.

Тротуарный бордюр

При выборе тротуарного бордюра необходимо обращать внимание на технические показатели.

Физические характеристики

К ним относятся:

Марка прочности. Бетон должен иметь марочную прочность М400 и выше.
Класс бетона. Рекомендуется класс бетона В30 (прочность бетона 39,29 МПа).
Морозостойкость. Бордюрный камень должен выдерживать от 200 до 300 циклов.
Срок эксплуатации. Производители гарантируют долговечность изделия и срок службы до 20 лет.

Преимущества тротуарного бордюра

Достоинства бетонного бордюрного ограждения:

долговечность;
морозостойкость;
влагостойкость;
износостойкость;
устойчивость к механическим повреждениям;
эстетичность;
простота установки.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Камни перевозят транспортом любого вида в соответствии с требованиями ГОСТ 9288 и «Техническими условиями погрузки и крепления грузов».

Камни в открытых вагонах и на грузовых автомобилях следует перевозить в пакетах контейнерах по ГОСТ 20259 или на поддонах по ГОСТ 18343 с перевязкой их стальной лентой по ГОСТ 3560 или проволокой по ГОСТ 3282, обеспечивающих жесткую фиксацию и сохранность камней.

4.2. Запрещается погрузка камней навалом и разгрузка их сбрасыванием.

4.3. Камни следует хранить на складе готовой продукции рассортированными по маркам в штабелях или пакетах высотой до 2 м.

4.4. Камни в штабелях должны быть уложены на деревянные прокладки толщиной не менее 30 мм по ТУ 400-1-225 или прокладки из других материалов, обеспечивающих сохранность камней, расположенные по вертикали одна под другой на расстоянии 0,2 длины камня от торца. Нижний ряд камней следует укладывать на поперечные прокладки шириной не менее 80 мм.

Бордюр для тротуарной плитки

Ограждение для тротуарной плитки поможет сохранить целостность покрытия, не позволяя расползтись основанию.

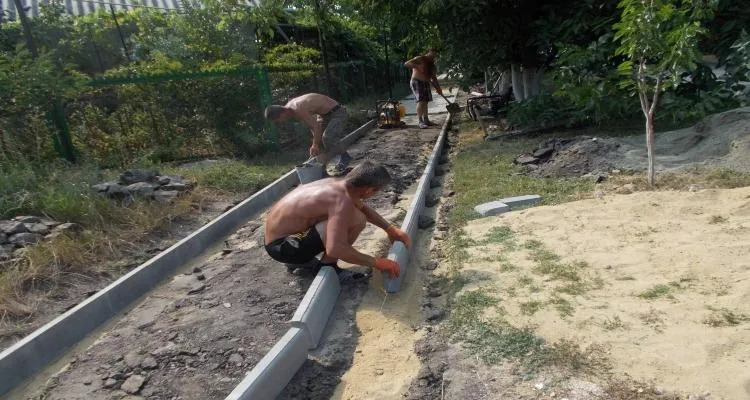

Как правильно установить бордюр для тротуарной плитки своими руками?

Определившись с расположением садовых дорожек, можно приступать к установке бордюра. Сам процесс работ несложен, нужно лишь соблюдать следующий порядок действий:

Подготовить площадку под строительство: удалить мусор с территории, выровнять поверхность.
Провести разметку под будущие дорожки.
Вбить колышки по краям дорожек и протянуть между ними шнур. Высоту пролегания шнура следует вымерять строительным уровнем, поскольку это будет верхней границей бордюра, сделанного самостоятельно.
По всей длине разметки вырыть траншею, в которую будут закладываться бордюрные секции. Следует помнить, что глубина траншеи должна составлять треть от высшей точки бортика, а ширина — быть на 10 см больше бордюрной.
На дно траншеи, предварительно утрамбованное и уплотненное, залить раствор из песка и цемента в пропорциях 3:1 (песок-цемент). Раствор должен иметь консистенцию вязкой сметаны для более удобной заливки.
Уложить бордюрные элементы, придерживаясь уровня шнура. При этом камни необходимо выровнять по высоте, подливая раствор на дно там, где это потребуется.
Стыковые швы заполнить раствором, оставить сооружение застывать на сутки.
Оставшийся зазор засыпать грунтом, тщательно утрамбовывая.

Необходимо помнить, что укладка самой плитки должна производиться только после установки бордюра.

Что необходимо для расствора, в каком соотношении смешивать

Бордюрные камни можно приобрести в магазине или изготовить своими руками. Для изготовления бортиков можно воспользоваться готовыми формами, но лучше соорудить самим. Во втором случае потребуется устанавливать опалубочную систему.

Размер блоков может быть любым. Единственное, что необходимо учесть, это длину секции для штучных бордюров — она не должна превышать 2 м. В противном случае бордюрная конструкция будет неудобна при монтаже и быстро разрушится.

Технология изготовления бордюров следующая:

Подготавливается форма для заливки ограждений.
Приготавливается сухая смесь из расчета 3:1 (песок-цемент); компоненты тщательно смешиваются.
Затем туда же добавляется мелкофракционный щебень из расчета 3:1 (щебень-сухая цементно-песчаная смесь), после чего все заливается водой и смешивается. Следует избегать появления комков в растворе и образования воздушных пузырьков.

Для того чтобы монтаж бортов был удобным, одну сторону элемента необходимо сделать с небольшой фаской после освобождения от опалубочной системы. Этого можно добиться, срезав излишки.

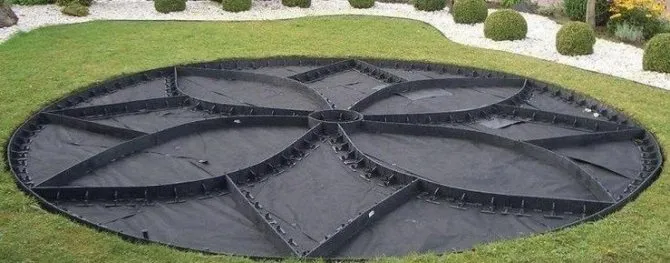

Пластиковый тротуарный бордюр

Он используется в основном для оформления садовой территории на дачных участках и имеет следующие достоинства:

невысокая стоимость;
простота монтажа;
большой выбор изделий;
легкозаменяемость;
эстетичность.

Поскольку пластик обладает легким весом и поддается обработке, то из него можно соорудить бордюр практически любой формы — от прямолинейной до извилистой. Если рассматривать пластиковый бордюр как ремонтопригодный материал, то отдельные секции ограждений легко заменяются в случае повреждений, чего не скажешь о бортиках из камня.

Из недостатков выделяют следующие:

плохая огнестойкость;
невысокая устойчивость к атмосферному воздействию;
неустойчивость к механическим повреждениям.

Со временем пластиковый бордюр, в отличие от каменного, выгорит на солнце, потрескается от резких температурных перепадов, что сократит срок службы изделия.

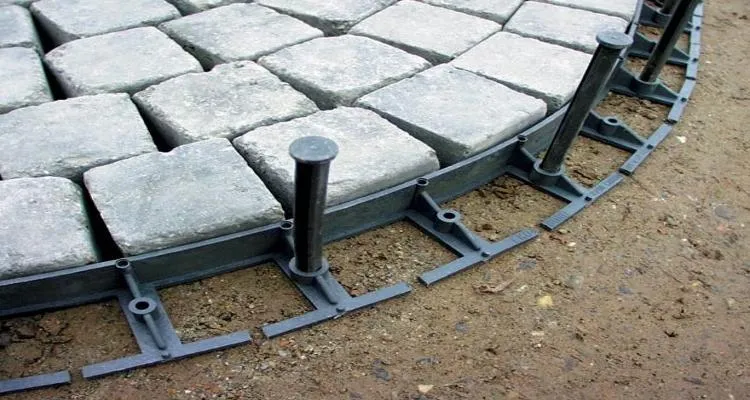

Установка пластикового бордюра

Если сравнивать монтаж пластиковых ограждений с бетонными, то первые выигрывают благодаря своей простоте. Установка пластикового бордюра является более удобной, а легкий вес способствует быстрому порядку действий.

Вдоль тротуарной дорожки выкапывается траншея. Глубина канавки должна составлять до 10 см.
В траншею вбиваются колышки, имеющиеся в основании пластикового ограждения.
Отдельные элементы бордюра соединяются между собой «в замок», образуя сплошной ряд.
Ограждение выравнивается с помощью строительного уровня, траншея засыпается.

Особенность установки бордюра из пластика заключается в том, что не требуется предварительной подготовки строительной площадки. Такие ограждения будут хороши при обрамлении клумб на садовых участках.

Маркировка

Маркировка изделия представляет собой буквенно-цифровое сочетание:

Первые две буквы обозначают тип камня: БР – бордюр рядовой; БВ – выездной (имеет скошенный борт); БЛ – лотковый (предназначен для отвода воды); БК – криволинейный (у него верхняя часть скошена); БУ – с уширением; БУП – с прерывистым уширением.
Далее следуют значения длины, высоты и ширины (или толщины) бордюрного блока (они указаны в сантиметрах).
Следующие цифры (в метрах) соответствуют радиусу кривизны (в том случае, если блок имеет криволинейную конфигурацию).

Буквы и римские обозначения чисел, указанные в конце маркировки гласят о классе напрягаемой арматуры.

То есть, если мы видим маркировку БР 300.30.15, то это обозначает рядовой камень, длина которого составляет 300 см, высота – 30 см, а толщина – 15 см. Другой пример: БК 100.30.18.12 – это блок с криволинейной конфигурацией, протяженность которого 100 см, высота – 30 см, толщина – 18 см, а радиус кривизны – 12 метров. И еще один: БР 600.30.18-А-IV – это камень с длиной в 600 см, высотой – 30 см, шириной – 18 см и классом напрягаемой арматуры – А-IV.

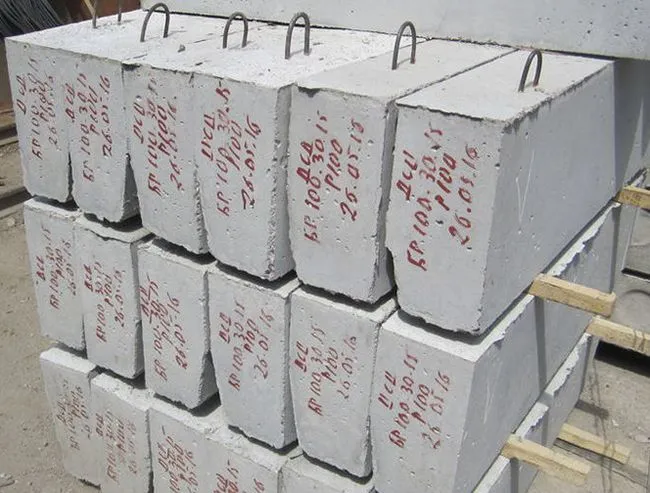

Важно! Маркировку блока наносят на его торцевую поверхность: для этого используют специальную краску.

Сколько весит бортовой камень?

Учитывая широкий размерный ряд, тротуарные бордюры не могут иметь идентичного веса (см. таблицу выше). Здесь также придётся проводить разделение на группы. Выглядит это так:

Поребрики и газонные блоки. Вес изделий варьируется в пределах 18-36 килограмм.

Дорожные бордюры. Здесь масса продукции может варьироваться в пределах 95-150 килограмм.

Вес вибролитых бордюров рассчитать сложно. Изделия обладают изменяемой геометрией, соответственно масса камня также будет меняться. Если говорить о средних значениях, вес изделия составляет порядка 100-120 килограмм.

Формы для бордюров своими руками

Бортики для клумб и газона, оформления дорожек из брусчатки продаются в готовом виде, но их можно создать самостоятельно. Дачники используют формы для заливки бетонного раствора, которые тоже изготавливаются своими руками.

Существует 2 основных способа: использование опалубочной конструкции и изготовление каркаса-формы. Самый простой и доступный вариант — устройство съемной опалубки. Для этого понадобятся доски обрезные или металлические листы. Работы проводятся непосредственно на месте устройства бордюров.

Порядок работ следующий:

Подготовка территории.
Разметка под будущие ограждения с помощью веревки и колышков.
Рытье траншей. Глубину траншеи делают на 5-7 см больше высоты будущего бордюра, ширина должна составлять 20 см с учетом толщины досок.
Установка опалубки. Доски устанавливают по обеим сторонам траншеи, закрепляют для устойчивости.
Подготовка основания под бордюр. На утрамбованное дно траншеи засыпается щебневая подушка, которую тоже следует хорошо уплотнить.
Армирование. На щебень укладываются прутья для упрочения будущего бордюра.

После подготовительных работ готовится бетонный раствор, которым заливают траншеи. После застывания бетона опалубку можно снять.

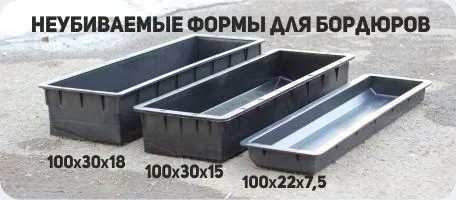

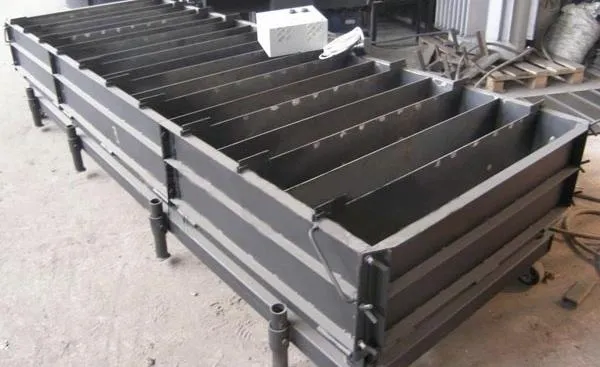

Второй способ — изготовление форм под бордюры. От первого отличается тем, что ограждение получается не монолитным, а секционным. Для этой цели используют обрезную доску требуемой длины, из которой создают каркас для заливки бетона, а полученные элементы срезают под углом с одной стороны для стандартизации по ГОСТу.

Для создания бордюрного ограждения необычной формы и цвета также можно использовать специальное устройство, напоминающее шнековый приемник. Внутрь засыпается смесь из песка и цемента с добавлением пигментного красителя, которая, перемешиваясь, выдавливается на грунт.

Достоинства такого метода следующие:

высокая производительность;
легкость обработки раствора и монтажа;
отсутствие необходимости в подготовке основания под укладку ограждения.

Не полностью застывшую бетонную конструкцию можно декорировать различными узорами и резными элементами.

Изготовление бордюров своими руками: готовим бетон и заливаем формы

Для самостоятельного создания ограждений из бетонного раствора понадобится:

речной песок;
цемент;
пластификатор;
пигментная добавка (для цветного ограждения);
отработанное машинное масло.

Технология приготовления состоит из следующих этапов:

Цемент, песок и щебень смешиваются в бетономешалке в пропорциях 1:3:4 соответственно. Сначала в бетономешалку засыпается половина порции песка и щебня, перемешивается, затем загружается цемент и полностью остатки щебня с песком. Сухая смесь переваливается в бетономешалке не менее 5 минут.
Пластификатор растворяется в воде согласно инструкции и выливается в бетономешалку, затем постепенно заливается вода. Количество воды регулировать до тех пор, пока смесь не приобретет консистенцию вязкой массы.
Разведенный в воде пигментный краситель добавить в раствор и перемешивать его еще в течение 5 минут.
Форма для бордюров смазывается маслом — впоследствии готовое изделие будет легче вынуть.
Полученный раствор заливается в форму и извлекается из нее при схватывании — по истечении не менее 2 суток.

Для повышения плотности и прочности изделий рекомендуется использовать вибростол — в формах с раствором из заливки будет удаляться весь воздух. Для бетонного раствора рекомендуется использовать цемент марок М400 или М500, так конструкция получится намного прочнее. А речной песок желательно просеять перед замешиванием, чтобы удалить примеси глины, которая может снизить прочность бетона.

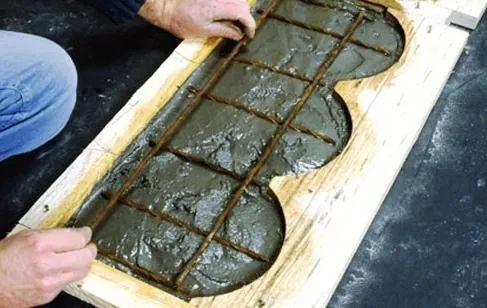

Для дополнительной прочности в формы, наполовину заполненные раствором, укладывается арматура, которая затем заливается остатками раствора. Окончательно бетонное изделие наберет марочную прочность только через месяц, поэтому раньше монтировать бетонные блоки не рекомендуется.

Смотрите видео: 30 примеров ограждения для дорожек, клумб и грядок

Благодаря различным типоразмерам, подобрать тротуарный бордюр для благоустройства приусадебной территории не составляет труда. Желающие сэкономить на покупке, могут изготовить блоки самостоятельно, благо технология производства не выглядит сложной.

Кроме этого, можно оформить дорожки и газоны пластиковыми бордюрами, которые привлекают внимание доступной ценой и простотой монтажа. В любом случае, тротуарные бордюры придадут территории оригинальный и завершённый вид.

Источник

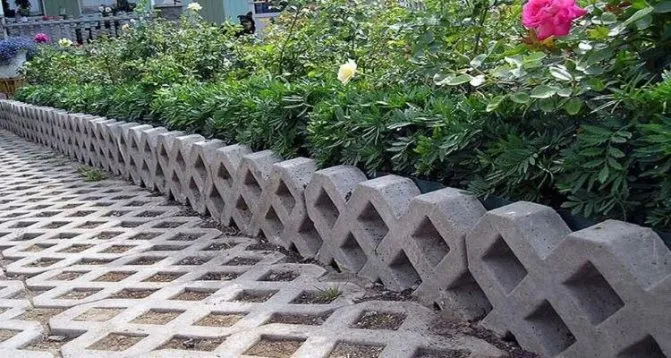

Садовые бордюры

Они предназначены для оформления садового участка. Клумбы и грядки, искусственные пруды и альпийские горки невозможно представить без бордюрных ограждений.

В чем преимущество садовых бордюров?

Помимо декоративной функции бортовые камни:

Снижают рост сорной травы на окультуренной территории.
Сдерживают почву, не давая расползаться при поливе.
Способствуют более рациональному уходу за культурными растениями.

Садовые бордюры придают эстетичность и ухоженный вид грядкам и клумбам. Они могут быть выполнены из дерева, пластика, камня, бетона и подручных материалов.

Какой размер бордюра?

Размер бордюра может варьироваться в зависимости от дизайна и места его применения. Обычно ширина бордюра составляет от нескольких сантиметров до 20 см, а длина может быть любой, в зависимости от того, как вы планируете использовать его в дизайне.

Вот несколько советов, которые могут помочь вам выбрать размер бордюра для конкретного проекта:

Учитывайте размер и пропорции помещения. Если вы используете бордюр в узком помещении, выбирайте более узкие бордюры, чтобы не создавать чрезмерно занятого визуального эффекта. Если же вы работаете с более широким пространством, то можете использовать более широкий бордюр.
Рассмотрите стиль вашего интерьера. Если вы работаете в классическом стиле, то можете использовать более широкие и декоративные бордюры. Если же вы работаете в современном стиле, то можете использовать более узкие и простые бордюры.
Подумайте о месте применения бордюра. Если вы используете бордюр в ванной комнате или на кухне, то лучше выбрать более узкие бордюры, чтобы они не мешали использованию поверхности. Если же вы используете бордюр в гостиной или спальне, то можете использовать более широкие и декоративные бордюры.
Попробуйте экспериментировать с размерами. Некоторые дизайнеры любят создавать уникальные и нестандартные варианты, поэтому вы можете попробовать использовать бордюры различной ширины и длины, чтобы найти наилучший вариант для вашего проекта.

В конечном итоге, размер бордюра должен соответствовать вашим личным предпочтениям и дизайну помещения.
