Установка дорожного бордюра ГОСТ: защита ваших прав

Ваше право» представляет подробную инструкцию по установке дорожного бордюра ГОСТ, который необходим для обозначения границ дорожного полотна и защиты от разрушения. В статье вы найдете подробные советы и рекомендации по установке дорожного бортового камня ГОСТ, а также информацию о технических нормах и требованиях ГОСТ Р 52289-2004 «Дорожный край». Не упустите свою возможность установить бордюр правильно с «Ваше право»!

Технология установки бортовых камней на бетонном основании
«Технологическая карта. Установка бортовых камней на автомобильных дорогах»
Установка дорожных бордюров по госту
Установка бортового камня гост
Габариты бордюрных камней и поребриков, как правильно установить

Технология установки бортовых камней на бетонном основании

Установка бортовых камней (или бордюров) является важным этапом в работах по устройству мощения. Поговорим о том, почему это важно, какие существуют правила установки бордюров, а также какой ассортимент бордюров предлагает современный производитель.

Закрепление краевых участков мощения бордюром – надежный способ повысить эксплуатационные качества и продлить срок службы тротуарного покрытия.

Так как мощение воспринимает внешнюю эксплуатационную нагрузку за счет заклинки элементов, то край тротуарного покрытия (будь-то городской тротуар или садовая дорожка) должен быть надежно зафиксирован бетонным бордюром или другими способами – гранитным бордюром, металлическими полосами, мелкоштучными элементами мощения.

Установка дорожного бордюра в соответствии с ГОСТ — это важный этап обеспечения безопасности на дорогах. Особенно это актуально в случае, когда дом ниже дороги, и необходимо предотвратить возможные аварии и проблемы с водоотведением. Соблюдение стандартов ГОСТ при установке бордюра помогает защитить ваши права и обеспечить безопасность на дорогах.

Бордюр позволяет предотвратить постепенное вымывание или вынос материала из подстилающего слоя и последующее разрушение мощения (т.н. расползание тротуарной плитки). Также бордюр выполняет функцию разделения границ – например, между мощением и газоном, или между мощением и дорожным полотном.

Бордюр устанавливается на жесткий бетон или гарцовку и закрепляется раствором по торцам.

Технология установки бортового камня

Технология установки бордюра подразумевает устройство бетонного основания по песчаной или щебеночной подушке.

B ходе работ выполняются следующие технологические операции*:

отрывка траншеи под установку бортовых камней и уплотнение в нем грунта основания;
устройство выравнивающего слоя из песка или фракционного щебня;
устройство основания из мелкозернистого бетона (класс В15, М200)
установка бортовых камней нa бетонное основание;
дополнительная укладка бетонной смеси с боковой нижней части борта;
осаждение бортового камня до проектной отметки;
заливка швов между бортовыми камнями цементным раствором с расшивкой;
устройство мощения или отсыпка грунта газона с обратной стороны бордюра.

*Полная информация по установке бортовых камней (нормативы, схемы) содержится в документе: “Технологический регламент на установку бетонных бортовых камней. ТР 1.1-2021. СПбГКУ «Дирекция транспортного строительства». CПбГКУ «Центр комплексного благоустройства», Cанкт-Петербург, 2021 г.

Устройство подстилающего слоя и бетонного основания

Для обозначения продольной линии установки бордюра натягивают шнур. Вдоль этого шнура отрывают траншею прямоугольного сечения с шириной по дну 0,4-0,5 м. Глубина траншеи зависит от проектного положения верха бортового камня (в один уровень с мощением или выше), но должна быть не менее 0,3м.

По дну траншеи устраивают выравнивающий слой из фракционного щебня или песка, который разравнивают и уплотняют.

Подготовка траншеи

На песчаное основание устанавливаются «легкие» – тротуарные или садовые – бордюры (марка БР.100.20.8, БР.50.20.8), когда они должны быть в один уровень с тротуарным покрытием. Во всех остальных случаях бортовые камни (дорожные, магистральные) должны устанавливаться на щебеночное основание.

Для устройства подстилающего слоя применяются:

пески средние и мелкие II класса (по ГОСТ 8736)
пески из отсевов дробления I-го класса по ГОСТ 31324
щебень фракции от 20 мм до 40 мм, марки по дробимости не ниже M600, толщиной h=0,10м

Для устройства подстилающего слоя не рекомендуется использовать сухую песчано-цементную смесь. Так как подстилающий слой не является несущим, то применение вяжущего (цемента) при его устройстве не дает никаких преимуществ. Кроме этого, использование цемента может являться дополнительным источником высолообразования – появления белых пятен – на поверхности тротуарной плитки.

Материал подстилающего слоя распределяется по поверхности основания вручную или механизированным способом. При отсыпке подстилающего слоя следует иметь запас по толщине на вибропосадку камней. Величина этого запаса зависит от формы и размера камней и материала подстилающего слоя. Она устанавливается по месту. Для песчаного основания запас составляет ≈ 1,0-1,5 см.

Следует учитывать, что после монтажных работ посадки камней/плитки поверхность тротуарного покрытия должна возвышаться над верхом бортового камня примерно на ≈ 0,5 см как запас на осадку покрытия в ходе эксплуатации.

Рис: Мощение должно быть выше уровня бортовых камней на 3-10 мм:

На подготовленном подстилающем слое устанавливают бетонное основание (при заливке монолитного бетона используют сборно-разборную опалубку из досок) .

Устройство бетонного основания осуществляется вручную, путем укладки и разравнивания мелкозернистого или тяжелого бетона класса B15 (M200) до отметки низа бортового камня.

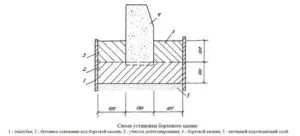

Схема установки бортового камня

На свежеуложенное бетонное основание устанавливают бортовые камни. Перед установкой торцы бордюров должны быть очищены от грязи.

По вынесенным отметкам или с помощью нивелира / тахеометра выставляют маячные бортовые камни. Затем по маячному шнуру, натянутому между забитыми у маячных бортовых камней металлическими штырями нa высоте, соответствующей отметке верхней кромки камней, выставляют остальные бордюры.

Установка садового бордюра

Бордюры устанавливают лицевой стороной вплотную вдоль натянутого шнура. Каждый камень плотно укладывают в бетонную смесь, обращая внимание нa плотность прилегания камней и нa ровность внешней и верхней стороны линии борта.

При необходимости бортовые камни осаживают ударами ручной трамбовки по доске, уложенной по верху камня. В случае, когда бортовой камень по верху не выровнять, выбирают бетон из-под основания камня.

Последующие бортовые камни укладывают по первоначальному камню.

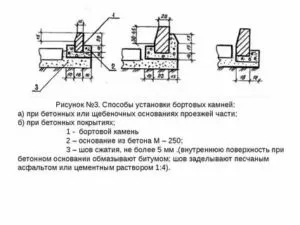

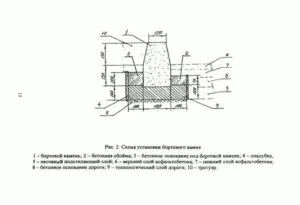

Рис: Схема установки бортового камня:

Проверяют горизонтальность верха установленного бортового камня по нивелиру‚ прямолинейность боковой плоскости по визиркам. Ширина швов между бортовыми камнями не должна превышать 5мм. По окончанию проверки, расшиваются швы между бортовыми камнями.

Швы и стыки между бордюрами должны быть тщательно заделаны, чтобы предотвратить вымывание подстилающего слоя.

Расшиваются швы в два этапа: cначала обмазываются со всех сторон цементным раствором сметанообразной консистенции (раствор 1:2) с отверстием сверху, которое затем заполняется более жидким цементным раствором (раствор 1:4).

Ha закругленнных участках бордюры устанавливают так же, как и нa прямых, предварительно произведя разбивку очертания кривой по шаблону, изготовленному из тонкой доски или по шнуру. На закруглениях применяют специальный лекальный (изогнутый) бортовой камень или укороченный бордюр БР 50.20.8 (только для тротуаров и садовых дорожек).

Использование бордюра БР 50.20.8 для создания радиусной дорожки:

Правильность установки бортовых камней проверяется с помощью рейки и шнура. Бортовые камни должны устойчиво лежать нa бетонном основании, линия установленных камней должна быть прямой на прямых участках и иметь плавное очертание на участках закругления.

Обратите внимание! Установка бортового камня должна произойти не позже, чем за 3 суток до начала работ мощению (устройства тротуарного покрытия) для того‚ чтобы бетонная обойма и раствор в швах между бордюрами набрали достаточную прочность.

Работы по установке бордюра для садовой дорожки:

Завод “Цемсис” производит широкий ассортимент бетонного бортового камня по современной технологии двухслойного вибропрессования в соответствии с ТУ 23.61.11-001-09644561-2021 и ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. ТУ».

В соответствии с назначением, существует несколько категорий бортового камня:

Дорожные бордюры БР 100.30.15 и БР 100.30.18 предназначены для разделения автомобильных дорог от пешеходных зон.
Тротуарный бордюр БР 100.20.8 применяется повсеместно при благоустройстве городских объектов – парков, скверов, дворов, пешеходных дорожек, а также при обустройстве территории частных придомовых участков.
Садовые бордюры БР 50.20.8 предназначены для благоустройства частных объектов – садовых дорожек, террас, отмостки вокруг дома.

Садовые бордюры БР 50.20.8 обладает теми же прочностными характеристиками, что и обычный тротуарный бордюр БР 100.20.8, но при этом отличаются следующими преимуществами:

Укороченная форма создает удобство при создании радиусных дорожек
Широкая цветовая гамма позволяет заказать бордюр в тон выбранной тротуарной плитки
Легкость монтажа благодаря небольшому весу изделий

Разные фактуры позволяют подобрать бордюр в тон тротуарной плитке:
Бордюры позволяют увеличить срок службы садовой дорожки или террасы, т.к. минимизируют степень их деформации, предохраняют почву на огороженных газонах от вымывания и выветривания. Кроме этого, бордюры выполняют и важную эстетическую функцию, разделяя Ваш участок на функциональные зоны, помогая формировать различные декоративные композиции.

Использование фактурного бордюра БР 50.20.8 для выполнения отмостки вокруг дома:

Любой участок, оформленный при помощи внешне привлекательного садового бордюра, принимает органичный и законченный облик. Вы можете получить профессиональную консультацию по вопросам выбора и установки бортовых камней в отделе продаж компании “Цемсис” по тел. 8 812 665-51-10.

Источник: https://www.cemsys.ru/pokupatelyam/article/1507/

«Технологическая карта. Установка бортовых камней на автомобильных дорогах»

УСТАНОВКА БОРТОВЫХ КАМНЕЙ НА АВТОМОБИЛЬНЫХ ДОРОГАХ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта составлена на основе методов научной организации труда и предназначена для использования при разработке проекта производства работ и организации труда на объекте.

В технологической карте предусмотрена установка железобетонных бортовых камней длиной 3 м марки П6 по ГОСТ 6665-74 «Камни бортовые бетонные и железобетонные».

Во всех случаях применения технологической карты необходима привязка ее к местным условиям производства работ.

II. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

При установке бортовых камней выполняют следующие основные работы (рис. 1):

устройство земляного ящика;

устройство песчаного слоя;

установку бортовых камней;

заполнение швов цементным раствором;

заделку пазух.

Устройство земляного ящика

Земляной ящик устраивают автогрейдером, на отвале которого монтируют дополнительный профильный нож (рис. 2).

После устройства земляного ящика шириной 0,6 м делают разбивку линии установки бортовых камней: по линии лицевой грани бортовых камней (примыкающей к покрытию дороги) на стыках через 12-15 м забивают металлические штыри под нивелир так, чтобы головки штырей имели проектную отметку верхней грани бортовых камней. По верху штырей натягивают шнур (проволоку).

Рис. 1. Технологическая схема установки бортовых камней:

1 – автогрейдер; 2 – песок; 3 – разложенные камни; 4 – автокран; 5 – установленные бортовые камни

Рис. 2. Приспособление к ножу автогрейдера для рытья земляного ящика:

1 – отвал автогрейдера; 2 – нож; 3 – дополнительный отвал для рытья земляного ящика; 4 – болты М12

По нивелировочным отметкам по рейке зачищают земляной ящик. Глубину ящика контролируют шаблоном от головки штыря и от натянутого шнура.

На обочине в пониженных местах устраивают временные воздушные воронки для отвода дождевой воды.

Устройство песчаного слоя

Выравнивающий слой устраивают из песка или гравийно-песчаной смеси толщиной 10 см. Песок доставляют автомобилями-самосвалами и сгружают на проезжей части у земляного ящика в 5-6 местах, автогрейдером сдвигают песок в земляной ящик и распределяют равномерным слоем.

Песчаный слой окончательно планируют вручную под рейку и утрамбовывают ручной трамбовкой. Толщину слоя контролируют шаблоном от головки штыря. После устройства песчаного слоя прилегающую грань бетонного покрытия смазывают жидким битумом.

Установка бортовых камней

Железобетонные бортовые камни заранее подвозят на трайлерах или тракторных прицепах и раскладывают автокраном рядом с земляным ящиком.

При установке монтажники стропят камень, автокраном подают его к месту укладки и опускают в земляной ящик.

Удерживая камень в подвешенном состоянии (так, чтобы его подошва была на 10-15 см выше песчаного слоя), выравнивают камень по линии разбивки, ломом отжимают до упора в торец ранее уложенного, опускают на песчаный слой и проверяют положение стыков по высоте: на стыке не должно быть уступов.

Если на стыках получается уступ или верх камня не совпадает с линией шнура (проволоки), камень поднимают автокраном, отводят в сторону, подсыпают песок либо снимают его излишки. Затем камень выравнивают по линии и устанавливают на место.

С одной стоянки автокрана устанавливают два камня, после чего автокран перемещают на следующую. Дополнительные выносные опоры (аутригеры) не устанавливают.

Для обеспечения на стыках камней одинаковых зазоров (6-8 мм) пользуются фиксатором зазоров – Г-образным стальным шаблоном, который накладывают на торец установленного камня. Последующий камень устанавливают так, чтобы торец его уперся в торец (с фиксатором) прежде установленного камня.

После установки бортовых камней на участке в 40-50 м их окончательно выверяют в плане и по высоте. В необходимых случаях автокраном слегка приподнимают камень, выправляют его и опускают в проектное положение.

Заполнение швов цементным раствором

Швы на стыках камней заполняют цементным раствором состава 1:2 из цемента марки 400. Раствор доставляют с растворного узла либо приготовляют на месте работ.

Швы заполняют цементным раствором при помощи мастерка. После того, как в шве цементный раствор потеряет подвижность, расшивают швы. Готовый шов укрывают полиэтиленовой пленкой.

Через 30-42 м устраивают шов расширения, в который вставляют строганую обрезанную по профилю бортового камня доску толщиной 15-20 мм.

Монтажные петли, расположенные с тыльной стороны камней, отгибают книзу.

Пазухи земляного ящика с тыльной стороны бортовых камней засыпают грунтом при помощи автогрейдера и уплотняют деревянной трамбовкой. Пазухи между бортовыми камнями и бетонным покрытием заполняют цементным раствором, а между бортовыми камнями и асфальтобетонными покрытиями – асфальтобетонной смесью.

Указания по качеству работ

Качество бортовых камней должно удовлетворять требованиям ГОСТ 6665-74.

При операционном контроле качества работ руководствоваться картой операционного контроля качества работ (раздел VIII).

Указания по технике безопасности

Запрещается производить планировку песчаного слоя под камнем, поднятым автокраном. При необходимости исправления песчаного выравнивающего слоя камень следует поднять автокраном на 10-15 см от земли и отвести в сторону.

В остальном следует руководствоваться «Правилами техники безопасности при строительстве, ремонте и содержании автомобильных дорог». М., «Транспорт», 1978.

III. УКАЗАНИЯ ПО ОРГАНИЗАЦИИ ТРУДА

Работы по установке бортовых камней ведут в дневную смену. На участке работ намечают две сменные захватки:

на устройство земляного ящика и песчаного слоя;

на установку железобетонных бортовых камней.

Выполняет работу бригада в составе:

машиниста автокрана 5разр.- 1, монтажников конструкций 4разр.- 1, 3разр.- 1 и 2разр.- 1 (он же такелажник); дорожного рабочего 3 разр.- 1 и землекопов 2 разр.-2.

Для кратковременной работы по рытью земляного ящика, распределению песка и засыпке пазух грунтом бригаде придают автогрейдер.

В процессе работы бригада делится на два звена.

Звено в составе монтажников конструкций 4, 3 и 2разр. (такелажника) и машиниста крана 5разр. выполняет установку камней. Монтажник 2разр. – такелажник стропит камни и подбивает песок под установленные.

Монтажники 4 и 3разр. устанавливают камни и окончательно выправляют их, заделывают и расшивают швы.

Звено в составе дорожного рабочего 3разр.- 1 и двух землекопов 2разр. занимается подготовкой земляного ящика и песчаного слоя. В начале смены звено с линейным мастером или геодезистом выполняют разбивочные работы.

Выгрузку и раскладку железобетонных бортовых камней на первой захватке, как задел к следующему рабочему дню, бригада организует своими силами.

Для выгрузки выделяются машинист автокрана 5разр.- 1, дорожный рабочий 3разр.- 1 и такелажник 2разр.- 1.

В начале смены рабочие получают инструктаж от мастера, инструменты и знаки ограждения, которые они устанавливают по указанию мастера. В конце смены рабочие снимают знаки ограждения, чистят инструмент и сдают его в кладовую.

На участке работ должны находиться аптечка и бачок с питьевой водой.

Источник: https://files.stroyinf.ru/Data1/45/45764/

Установка дорожных бордюров по госту

Интересно, что документ (строительные нормы и правила), который должен помочь велосипедистам преодолевать бордюрный камень и легко въезжать на тротуары, предназначен для проектирования, строительства и реконструкции зданий и сооружений, доступных всем маломобильным группам населения. Тут интересы велосипедистов совпадают с интересами инвалидов-колясочников. А так как Россия подписалась под Декларацией о правах инвалидов, принятой Генеральной Ассамблеей в 1975 году, то и в законодательстве существуют статьи, которые нам, велосипедистам, полезны.

Цитата из действующего СНиП 35-01-2001:

3.4 Высоту бордюров по краям пешеходных путей на участке рекомендуется принимать не менее 0,05 м . Высота бортового камня в местах пересечения тротуаров с проезжей частью, а также перепад высот бордюров, бортовых камней вдоль эксплуатируемых газонов и озелененных площадок, примыкающих к путям пешеходного движения, не должны превышать 0,04 м .

Этот “снип” (строительные нормы и правила) входит в международный Классификатор ISO 91.040.01, обеспечивающий инвалидам возможность вести активный образ жизни.

Высота бордюра по ГОСТу

“Снип” заменил ВСН 62-91* от 1994 года, в котором аналогичный пункт звучал следующим образом :
“…2.2.2.

В местах пересечения пешеходных путей с проезжей частью улиц и дорог высота бортовых камней тротуара должна быть не менее 2,5 см и не превышать 4 см.

Не допускается в местах переходов применение бортовых камней со скошенной верхней гранью или съездов, сужающих ширину проезжей части…”

Таким образом существует, как я понимаю, организация Ростехнадзор, которая должна контролировать соблюдение входящего в Классификатор ISO 91.040.01 (Строительство в целом) вышеназванного СНиПа.

“Перед Московским МТУ Ростехнадзора стоят основные задачи по осуществлению полномочий, направленных на реализацию законодательных и нормативных актов Российской Федерации в области … строительного надзора … с целью предупреждения аварий, травматизма и снижения вероятности негативного воздействия на человека…”

Камень бортовой БР 100.30.15 , для отделения проезжей части внутриквартальных проездов от тротуаров и газонов ГОСТ 6665-91

Камень бортовой БР 100.20.8 , для отделения пешеходных дорожек и тротуаров от газонов ГОСТ 6665-91

А вот и главный для нас велосипедистов камень — АППАРЕЛЬ Описание по ГОСТ 6665-91

Камень-аппарель , справочная масса — по проекту (т.е. размеров нет, делают как получится на месте), назначение — для сопряжения покрытий велосипедных дорожек и тротуаров с интенсивным движением детских и инвалидных колясок и др. с покрытием проезжих частей улиц и дорог на пересечениях

Примечание. Длину аппарели (lа) при тротуарных покрытиях из сборных плит принимают кратной размеру плит, а другие размеры — в зависимости от марки камня.

Все о бордюрах. Виды, характеристики

Все о бордюрах

В дорожном строительстве с каждым годом появляются новые технологии и материалы. Достижением последних лет стало полусухое вибропрессование. Бордюры, изготовленные методом полусухого вибропрессования обладают высокими качественными характеристиками. Марка бетона, прочность на сжатие, морозостойкость — основные качественные показатели бордюрных камней.

Основные виды вибропрессованого бордюра – магистральный бордюр, дорожный бордюр и садовый бордюрный камень. Все они имеют разные размеры, характеристики и места применений. Основные их функции:

отделить пешеходную зону от не пешеходной;
отделить проезжую часть дороги от остальной территории;
укрепить консрукцию тротуарной плитки;
защитить дорожное полотно и тротуарную плитку от размывания проточной водой;
придать законченый архетектурный вид клумбам и садовым зонам.

Магистральный Бордюр

Бордюрный камень магистральный, ГОСТ 6665-91 – самый большой по размерам бордюрный камень из всей линейки. Бордюр магистральный бывает нескольких размеров и соответственно разного веса :

БР 100.30.18	размер ДхВхШ	1000 х 300 х 180 мм	вес 120 кг
БР 100.45.15	размер ДхВхШ	1000 х 450 х 150 мм	вес 140 кг
БР 100.45.18	размер ДхВхШ	1000 х 450 х 180 мм	вес 190 кг

Магистральный бордюр устанавливают на трассах между городами, на магистралях, на мостах и развязках дорог. Из за повышенных характеристик прочности, магистральный бордюр более устойчив к внешним факторам и имеет свойство оказывать сопротивление изнашиванию в определённых условиях. Цены на магистральный бордюр варьируются от 250 руб за штуку до 700 рублей за штуку.

Характеристики

Марка прочности	М400
Морозостойкость	300 циклов
Класс бетона	В30

Дорожный Бордюр

Дорожный бордюр вибропрессованный, ГОСТ 6665-91. 90% всех городских дорог и дворов благоустроены именно этим бордюром. Срок эксплуатации такого бордюра примерно 15-20 лет, в зависимости от местонахождения. На сегодняшний день – незаменимый материал дорожного строительства в соотношениицена – качество. Размеры дорожного бордюра:

БР 100.30.15

размер ДхВхШ

1000 х 300 х 150 мм

вес 96 кг

Устанавливают дорожный бордюрный камень на городских дорогах, в дворовых проездах, парковочных зонах.

Есть ли ГОСТ на высоту дорожных бордюров?

Срок эксплуатации дорожного бордюра примерно 15-20 лет. Хотя по технологии высчитывается другая цифра, примерно 40 лет. При морозостойкости бордюрного камня в 200 циклов срок должен быть именно таковым, но это без учета внещних факторов, например таких как наезды на бордюр. Купить дорожный бордюр в Москве и Московской области можно по ценам от 190 рублей до 300 рублей за штуку.

Характеристики

Марка прочности	М400
Морозостойкость	200 циклов
Класс бетона	В30

Садовый бордюр

Бордюрный камень садовый ГОСТ 6665-91. В отличие от других бордюров имеет спрос в частном строительстве. Визуально вибропрессованный садовый бордюр легко отличить от вибролитого, первый на 3 см толще и шершавее по струрктуре. Вибропрессованный бордюр в разы прочнее и устойчивее , так же срок эксплуатации примерно 15-20 лет, в отличие от того же наименования вибролитого метода 3-5 лет.

БР 100.20.8	размер ДхВхШ	1000 х 200 х 80 мм	вес 36 кг
БР 500.20.8	размер ДхВхШ	500 х 200 х 80 мм	вес 18 кг

Садовый бордюр благодоря своему размеру, идеально подходит для частного благоустройства. Полметровый поребрик удобно использовать в тех случаях, когда нужно установить бордюр не по прямым линиям, например, клумбы которые идут по кругу или извилистые алеи, тротуарные дорожки.

Садовыйпоребрик, так же несет декоративную функцию, с помощью разновидности цветов. Цены на садовый бордюр 0.5 м в строительный сезон варьируются в диапазоне 50-75 рублей за штуку, на садовый бордюр метровый в диапазоне 100-130 рублей за штуку.

Характеристики

Марка прочности	М300
Морозостойкость	200 циклов
Класс бетона	В30

Цены на бордюр с доставкой узнавайте по телефону

+7 (495) 970-4323

или оставляйте заявку онлайн.

Бордюр дорожный

Бордю́р (фр. bordure «кромка», «кайма», «обрамление») в дорожном строительстве — способ укладки профильного разделителя между проезжей частью и тротуаром.

Бордюр — общеизвестное название края дороги, стыка ее с тротуаром. Данное наименование распространено повсеместно в России, за исключением Санкт-Петербурга, а также Екатеринбурга, Новосибирска и Кургана. Жители этих городов называют его поребриком. Это одно из наиболее известных отличий речи петербуржцев.

Есть мнения о том, что называть бордюром любой стык дороги с тротуаром неправильно. Например, писатель-фантаст Святослав Логинов, петербуржец, в своем эссе «Пышка, пончик и “аладья”» указывает на то, что оба эти термина имеются в ГОСТах, и значения их немного различны. Однако, несмотря на возможную формальную неправильность такого именования, оно, как сказано выше, распространено в России.

Необходимость использования бордюрного камня при укладке тротуарной плитки — очевидна, ведь помимо визуального эффекта от обрамления бордюром фрагментов мощения, последний несет в себе нагрузку по долговечности укладки тротуарной плитки.

Практика показывает, что после таяния снега (через сезон) при условии, что бордюрный камень не использовался в укладке, площадки мощения, уложенные плиткой, расходятся, то есть между плитками образуется зазор, скапливается вода, что способствует дальнейшему разрушению площадок укладки тротуарной плиткой.

Поэтому настоятельно рекомендуется всегда использовать бордюрный камень для обрамления поверхностей, где произведена укладка тротуарной плиткой.

Питерский писатель-фантаст Святослав Логинов утверждает, что «поребрик» — правильное наименование профильного разделителя в случаях, когда тротуар приподнят по сравнению с проезжей частью.

В инструкции по строительству полносборных покрытий городских дорог ВСН 1-94 (выпущен в 1996, действующий документ), ни бордюр, ни поребрик не упоминаются, оба этих слова заменены универсальным «бортовой камень».

Слово «поребрик» вообще не упоминается ни в одном ГОСТе о дорожном строительстве.

Упоминается же он в коммерческих предложениях об оказании услуг с названием «устройство поребриков», с указанием ГОСТа 52289-2004 (действующий документ), в котором, опять-таки, встречается только бордюр.

Таким образом, можно сделать вывод, что поребрик — это народное название неопределенно выглядящего ограждения дорожного полотна от других пространств. Бардюр же имеет место и имеет определенную форму, установленную по ГОСТу.

Так, в вышеуказанном ГОСТе есть упоминание о боковой поверхности бордюра и о его верхе (нанесение разметки), что указывает на его приподнятость над дорожным полотном и видимость верхней части, там же упоминаются “Островки безопасности”, должные быть обозначеными разметкой или бордюрным камнем и быть высотой 10 см.

А уже в ГОСТ Р 52767-2007 (Российской Федерации), выпущенном в 2007 г. (действующий документ), можно найти следующее:

Источник: https://znai-zakon.ru/test/ustanovka-dorozhnyh-bordjurov-po-gostu

Установка бортового камня гост

Цитата из действующего СНиП 35-01-2001:

Габариты бордюрных камней и поребриков, как правильно установить

Бордюры и поребрики нужны для отделения пешеходных зон от проезжей. Их же, но меньших размеров, применяют для разграничения пешеходных зон, отделения газонов. В общем, для благоустройства.

И не только в общественных местах, но и на частных подворьях. Какие размеры бордюров бывают вообще, где какие используются, каких видов. Об этом надо знать, если вам предстоит сделать дорожки в саду или отмостку дома.

Ее тоже желательно отделить, и удобнее всего сделать это бетонным разделителем.

Отличие бордюра от поребрика

Как вы понимаете, бордюр и поребрик — элементы, отгораживающие тротуар от проезжей части или разграничивающие разные зоны пешеходных дорожек (для пешеходов и велосипедов, например). Так чем отличается поребрик от бордюра?

Чем отличается бордюр от поребрика — способом установки. А именно тем, на какой высоте находится его верхушка

Если вы подумали, что размерами или формой, то вы ошиблись. Их делают из одинаковых элементов, которые производители называют бортовым или бордюрным камнем. Разница лишь в том, как их устанавливают.

Если поверхность бортового камня находится на одном уровне с покрытием, то это бордюр. Если часть высоты выступает над уровнем покрытия и образует некоторую преграду — это поребрик.

То есть, зависит от того, насколько глубоко вы закопаете бордюрный блок.

Виды бордюров по стандарту

Вообще, правильно говорить о видах бортовых камней. Бортовой камень — это разделительный элемент в устройстве дорог, тротуаров, пешеходных зон. Предотвращает намывание грунта на мощеную часть.

Представляет собой изделие из бетона или железобетона (армированный бетон), которое имеет большую длину и небольшую площадь поперечного сечения. Отличается высокой стойкостью к нагрузкам, статическим и ударным нагрузкам.

Все его характеристики и свойства описаны в ГОСТ 6665-91.

Для устройства дорог применяют только бортовые камни по ГОСТу

По стандарту бордюры изготавливают из пескобетона или тяжелого бетона (с гравийным заполнителем). Марка — не ниже М300, но выбирается в зависимости от погодно-климатических условий.

Как ни странно, но для среднеюжных районов требуется более высокая марка, чем для северных. Дело в том, что более высокие марки имеют выше уровень морозостойкости. В таком климате за одну зиму может быть до 20 циклов заморозки/разморозки.

Так что минимальная приемлемая морозостойкость — 400 циклов (F400) и выше.

Стандартные виды бордюрных камней

Бордюры применяют для отделения дорог, тротуаров и зеленых зон, оформления клумб и отделения деревьев. В общем, область применения широкая. Для создания требуемого рельефа необходимы не только прямые, но и криволинейные элементы. Вот какие виды определены в ГОСТе:

Прямые:
- БР — рядовые;
- БУ — с уширением;
- БУП — с прерывистым уширением;
- БЛ — с лотком;
  Виды бортовых камней по стандарту и их чертежи (профили)
Въездные — БВ;
БК — криволинейные;
Камень-аппарель.

По стандарту бордюры, которые отделяют тротуар от проезжей части, должны быть сделаны из бетона классом прочности не ниже B30. Если отделять надо пешеходные дорожки от газонов, прочность может быть В22,5.

Условные обозначения

В маркировке ставят название камня в виде букв, а затем указывается длина, высота и ширина. В таком порядке, разделенные точками. Размеры указываются в сантиметрах. Затем указывается класс арматуры, если она есть.

Размеры и требования к бордюрам и поребрикам описаны в ГОСТе 6665-91

Пример маркировки и ее расшифровка:

БР 100.30.18. Это читается как рядовой бордюр (прямой) без армирования длиной 100 см, высотой 30 см и шириной 18.
БК 80.30.15 — AV. Расшифровка такой маркировки — бордюр криволинейный (вообще-то бортовой камень) длиной 80 см, высотой 30 см, шириной 15 см. Класс арматуры — AV (А5).

Размеры бордюров по ГОСТу

Стандартная длина бортового камня есть в трех вариантах: 100 см, 300 см и 600 см. Высота рядовых — 15 см и 18 см, длиной 1 метр и 3 метра, у шестиметровых может быть еще 20 см.

Стандартные размеры бордюров маленькими не назовешь

Обратите внимание, что скосы, их форма и величина также прописаны. Описаны также возможные варианты. Так вот, в маркировке проставляется ширина по самой широкой части. Обычно это подошва.

БР 100	1000	300	150 и 180	Есть еще БР 100.20.80 – с шириной 20 см и высотой 80 см, его обычно называют садовый
БР 300	3000	300 и 450 и 600	150 и 180 и 200
БР 600	6000	300 и 450 и 600	150 и 180 и 200
БУ 300	3000	290 и 320	300	Ширина в маркировке проставляется по “подошве”
БУП 300	3000	290 и 320	300	Ширина измеряется в самой широкой части
БУП 600.30.32	6000	320	300
БЛ 300	3000	680 и 930 и 1180	320	Ширина измеряется в самой широкой
БВ 100	1000	150 и 180	300
БК 100	1000	180 и 200	300	Радиус скругления для БК 5 – 5000ммдля БК 8 – 8000ммдля БК 12 – 12000мм для БК 15 – 15000 мм

МаркировкаДлина , ммШирина , мм Высота, мм

Еще могут быть вопросы по криволинейным бордюрным блокам. ГОСТ допускает изготовление закруглений радиусом 5, 8, 12 и 15 метров.

В стандарте есть приписка, что допускается изготовление экземпляров других размеров по согласованию с заказчиками.

Так как для частного подворья почти все перечисленные варианты слишком массивны, заводы часто изготавливают бордюры меньшего размера. Например, БР 50.20.80 . Его масса порядка 18-20 кг, так что вполне можно устанавливать самостоятельно.

Вес бордюрного камня

Так как изготавливаться бордюр и поребрик может из бетона с различным заполнителем, его масса может отличаться. В стандарте указана справочная масса, а точную надо смотреть у производителя.

Вес бордюра зависит от его размеров

Бордюры длиной один метр могут быть из пескобетона или тяжелого бетона, более длинные — на 3 и 6 метров — только из тяжелого бетона. Пескобетонные обязательно вибрировать, чтобы они были достаточно прочными. Допускается использование добавок, повышающих прочность и морозостойкость.

БР 100.30.15	100	БР 600.20.-А-IV (A-V)	760	БЛ300.32.118	1690
БР 300.30.15	320	БР 100.20.8	40	БВ 100.30.15	100
БР 600.30.15-A-IV	640	БУ 300.30.29	400	БВ 100.30.18	120
БР 100.30.18	120	БУП 300.30.29	340	БК 100.30.18.5БК 100.30.18.8БК 100.30.18.12 БК 100.30.18.15	120
БР 300.30.18	380	БУ300.30.32	470	БК 100.30.21.5БК 100.30.21.8 БК 100.321.12	140
БР 600.30.18-A-IV	770	БУП300.30.32	410	Камень-аппарель	по проекту
БР 300.45.18	580	БУП300.30.32-A-IV	790
БР 600 45.18-A-IV (A-V)	1170	БЛ300.32.68	1050
БР 300.60.20	880	БЛ300.32.93	1370

Марка бордюраМасса, кгМарка бордюраМасса, кгМарка бордюраМасса, кг

Вертикальные и горизонтальные грани должны быть перпендикулярны. Установлены максимально допустимые отклонения — они не превышают 3-4 мм.

Нестандартные размеры бордюров

Согласитесь, для обустройства приусадебного участка такие большие и массивные бордюры не нужны. Вернее, очень редко нужны. Разве что самые маленькие для того, чтобы отгородить дорожку для авто от газона/огорода. Тут их прочность потребуется, чтобы вся красота не разъезжалась. А остальные применимы при устройстве дорог.

Для садовой и подъездной дорожки такие варианты более приемлемы. Они не только выглядят лучше, но и весят, и стоят меньше

Поэтому производители той же тротуарной плитки делают бордюры по собственным размерам. Называют такие изделия газонными или садовыми бордюрами. Кстати, стандарт не запрещает изготавливать бордюрные камни других размеров.

Только они должны иметь прочность не ниже B22.5 и морозостойкость не ниже F200. Можно встретить такое название, как бордюр типового размера. Это о том, что такой габарит встречается часто. Но не о том, что он прописан в стандарте.

Вот какие можно найти размеры бордюров для дорожек в саду или во дворе:

500*200*80, вес одной штуки около 20 кг;
390*190-90 и массой около 15 кг;
500*240*35, вес 9 кг.

Есть даже с каким-то рисунком. Но это на любителя, конечно

В общем, размеры бордюров есть разные. Длина от 80 см до 40 см, высота — около 200 мм, ширина — от 3.5 см до 10 см. Они могут быть «стандартного» серого цвета. Цветные стоят чуть дороже. Цвета, обычно те же, что и у тротуарной плитки. Чаще всего это красный, коричневый, зеленый, иногда желтый. Учтите, что цвета не «чистые», а с примесью серого цвета цемента.

Гранитные бордюры укладывают с гранитной плиткой

Есть еще гранитные бордюры. Они бывают также нескольких размеров:

длина от 70 см до 2 метров,
ширина — от 80 мм до 200 мм,
высота — от 150 мм до 600 мм (150, 200, 300, 400 и 600 мм).

Гранитные бордюры, конечно, красивы и очень долговечны, но они имеют очень большую массу и очень высокую цену.

Инструкция по установке

Речь пойдет об установке не тех больших и массивных бордюров, которые для отделения дороги, а газонных или садовых, которые нужны, чтобы отделить садовую дорожку.

Неважно чем вы планируете замостить дорожку — плиткой, камнем или другим покрытием, чтобы она не расплывалась, нужны ограничители. Чаще всего делают невысокий поребрик.

То есть, верхушка ограждения дорожки на несколько сантиметров выше поверхности дорожки и сада/огорода/цветника с другой стороны. В таком случае при поливе или дожде грунт не будет намываться на дорожку.

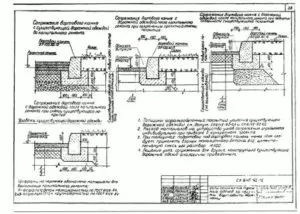

Это рекомендованные схемы установки бордюра с тротуарной плиткой

Порядок работ

Итак, вот какой порядок установки бордюра:

Рисуете дорожку на земле. Для этого можно использовать плотный полиэтиленовый мешок, в который насыпаем песок. Один уголок срезаем, получаем тонкую струйку песка, которой удобно наносить разметку. Если надо что-то поправить, тоже не проблема. Затерли, нарисовали по новой.
Копаем траншею. Ширина — сантиметров 30-40, глубина — около 20-30 см. А вообще, глубина канавки под установку бордюра зависит от высоты поребрика. Вернее, той части, которую вы собрались закопать. Под ним должна быть щебеночная подсыпка и слой бетона.
Выравниваем дно траншеи, уплотняем грунт. Как выровнять, наверное, примерно представляете. А чем трамбовать? Умеете варить и имеете сварочный аппарат, возьмите кусок толстого металла, приварите к середине кусок прута или трубы, сверху — перекладину-держак. Получите нормальную трамбовку. Она и при выравнивании поверхности под дорожку потребуется. Нет сварочного аппарата? Сделайте то же самое из дерева. Тоже неплохо, хоть и масса меньше.
Как установить бордюр/поребрик для дорожки своими руками
Далее на выровненное и уплотненное дно насыпаем щебень. Слой — около 10-15 см. Его тоже ровняем и трамбуем пока на нем не будет виден след от вашей ноги.
Берем колышки и веревки. Набиваем колышки и протягиваем веревку. Высота веревки — верхушка поребрика. Горизонтальность нити проверяем строительным уровнем. Она будет служить ориентиром при выставлении бордюра по высоте.
Замешиваем песко-цементный раствор марки М300 или выше. Выкладываем его под ниткой продолговатой горкой. На подготовленную подушку устанавливаем бордюр, выравниваем его по натянутой нитке. Нижний край должен быть утоплен в бетон не менее чем на 5 см. Если такой слой не получается, добавляем бетон по бокам с обеих сторон.

Собственно все. Дальше продолжаем в том же духе: выложили цемент, установили/выровняли кусок бордюра. Стыки двух фрагментов бордюра промазываем слоем цемента.

Его остатки убираем сразу после установки и выравнивания. Если засохнет — будут некрасивые следы, от которых избавиться совсем непросто.

Если установка одного бордюра занимает немного времени, можно выкладывать раствор сразу на несколько «бордюрин». Так будет быстрее.

Особенности и тонкости

Больше всего вопросов обычно бывает насчет щебня. Его не все укладывают. Без щебня можно обойтись, если грунт песчаный. Тогда просто выровняйте дно траншеи и можно работать дальше.

Но если грунт глина или суглинок, чернозем, то без гравийной подсыпки весной бордюры просто повыдавливает в разные стороны. Так что тут гравий дает повышение долговечности. Можно использовать не щебень, а гравий или строительный мусор? Это лучше, чем ничего, но не самый лучший вариант.

Особенно, бой кирпича. Он со временем разрушится и превратится в крошку, бордюры просядут. Так что, лучше не надо, а там — смотрите сами.

Размеры бордюров (высоту) подбираем с учетом того, что часть надо закопать

Еще один момент. Глина, чернозем и суглинки потрясающе быстро «съедают» гравий. Он утопает в них. Если хотите «долгоиграющую» дорожку, на дно траншеи уложите геотекстиль. Его края должны заходить за траншею.

Их просто расправляете по краям. Когда установили бордюр на цемент, края геотекстиля завернули, а бетон укрыли пленкой. Через неделю можно пленку снимать и засыпать траншею землей. Края геотекстиля при этом можно не разворачивать.

Тогда щебень не будет размываться.

Пару слов о том, сколько раствора замешивать. Зависит от того, как быстро вы будете работать. Если опыт подобных работ у вас небольшой, лучше первый раз сделать совсем маленький замес — на два-три камня.

Дело в том, что если бетон начнет схватываться, его придется выбросить. Он не восстановится, если добавить воду. Нет, нужную консистенцию вы может и получите. Но вот бетон сам будет от слова «никуда». Он может вообще не набрать прочности или быть очень крохким.

В некоторых случаях настолько, что расковырять можно просто пальцем.

Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/bordyury

Как правильно установить дорожные бордюры?

Установка дорожных бордюров может различаться в зависимости от типа бордюра и места установки. Однако, общие этапы установки дорожных бордюров можно описать следующим образом:

Подготовьте место для установки. Очистите землю от мусора и камней, и сделайте площадь под бордюр ровной и гладкой.
Проведите линию для установки бордюра. Используйте натяжной шнур или другой инструмент, чтобы определить линию, по которой будет установлен бордюр.
Установите первый бордюр. Расположите первый бордюр вдоль линии, и убедитесь, что он находится на нужном уровне и угловом положении. Затем, используя резиновый молоток, забейте бордюр в землю.
Установите остальные бордюры. Установите остальные бордюры вдоль линии, прижимая их к предыдущему бордюру. Убедитесь, что бордюры находятся на одном уровне и имеют одинаковые углы.
Закрепите бордюры. Если требуется, закрепите бордюры, используя металлические скобы или другие крепежные элементы.
Заполните пространство за бордюром. Если планируется использовать пространство за бордюром, заполните его камнями или другим материалом.

При установке дорожных бордюров важно убедиться, что они находятся на нужном уровне и не перекашены, что может привести к проблемам с дренажем. Кроме того, убедитесь, что бордюры прочно закреплены и не двигаются, когда по ним проезжают автомобили или проходят люди. Если у вас есть сомнения относительно установки дорожных бордюров, лучше всего обратиться к профессионалам.
