Как измерить сопротивление заземления мультиметром: подробное руководство от Tokzamer

Если вы заботитесь о безопасности своего дома, то вам нужно знать, как измерить сопротивление заземления мультиметром. В нашей новой статье на Tokzamer мы расскажем вам о том, как это сделать и какие проблемы могут возникнуть при измерении сопротивления заземления.

Как проверить заземление с помощью мультиметра

Сегодня невозможно представить жизнь без электричества. Ни один бытовой прибор не будет работать, если его не подключить к сети. Но, вместе с удобством, электричество представляет большую опасность для жизни людей. Заземление предназначено для того, чтобы максимально исключить вероятность поражения электрическим током. Перед тем, как рассказать о том, как проверить заземление мультиметром, разберемся в сути этого явления.

Что такое заземление

Заземление соединяет электрическую сеть с землей, уводя в нее опасное напряжение, которое может возникнуть в результате нарушения изоляции. Оно состоит из контура медных электродов. Этот металл является отличным проводником.

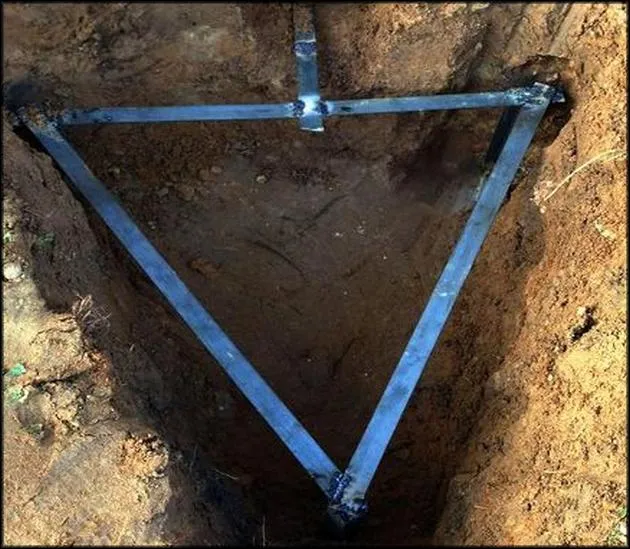

Для устройства заземления вбивают 3 металлических штыря, располагающиеся недалеко от строения, которое нужно защитить. Размер сторон треугольника между кольями не должен превышать 1.5 м. Глубина их вбивания — около 2 м. С помощью сварки штыри увязываю друг с другом. Потом этот контур заземления присоединяется к медному проводнику.

Другой вариант устройства заземления представляет собой металлическую полосу, устанавливаемую, как правило, вертикально вдоль угла постройки.

Качественно и количественно электричество характеризуют:

  • мощность тока, выражаемая в Ватт (Вт);
  • сила напряжения в Вольт (В);
  • сила тока в Амперах (А);
  • сопротивление электрической сети в Омах (Ом).

Человеческое тело оказывает сопротивление, равное 1000 Ом. Для смертельного удара достаточно разряда в 100 мА. Электричество, при нарушении изоляции, пытается пройти по пути наименьшего сопротивления. Поэтому устраивается заземление, которое заведомо лучше проводит ток и уводит его мимо человека. Жила, которая отвечает за заземление, обычно имеет желто-зеленый цвет.

Для чего нужна проверка заземления

Процедура измерения сопротивления заземления нужна для контроля:

  • обеспечения безопасности людей, которые живут или пользуются помещением;
  • соответствия ГОСТу при строительстве жилых и промышленных объектов;
  • соответствия сети требованиям, предъявляемым бытовым и другим электроприборам.

К электрозаземлению подключаются все устройства, щиты и электрошкафы. При этом сопротивление не должно быть больше, чем 4 Ом. Оно подразделяется на:

  • защитное — предотвращающее поражение током;
  • рабочее — нужно для защиты работоспособности электросетей.

Важное значение, которое имеет заземление — уравнивание потенциалов напряжения.

По периодичности проведения проверок существует разделение на:

  1. Приемо-сдаточные проверки.
  2. Плановые (эксплуатационные).
  3. Внеплановые.

Каждое, находящееся в эксплуатации здание, должно иметь заземление, которое, в свою очередь, обеспечивается паспортом, содержащим:

  • схему устройства, с привязкой ко всем окружающим сооружениям;
  • указание подземных и надземных коммуникаций, и их связь с другим заземлением;
  • дату, когда объект введен в эксплуатацию;
  • материалы, из которых изготовлен заземлитель;
  • характеристики почвы (величина растекающегося сопротивления, удельное сопротивление и влияние коррозии).

Сведения об осмотре и соответствии требованиям вносятся в паспорт не реже, чем 1 раз в 12 лет.

В случае внесения изменений в конструкцию объекта, его переносе, капитального ремонта или восстановления, проводится внеочередная проверка, включающая в себя:

  1. Визуальный осмотр заземляющего устройства, со вскрытием верхнего слоя почвы. Определяются внешние коррозионные повреждения системы и то, как заржавели подземные части. Замена осуществляется в случае 50-процентного износа.
  2. Измерение величины сопротивления заземления.
  3. Установление надежного соединения между частия заземления и защищаемым объектом. Цепь не должна прерываться, а величина «металлосвязи» не должна превышать 0.05 Ом.

На заземление, его количественные показатели, влияют несколько факторов.

Факторы, влияющие на сопротивление заземления

Первое, что влияет на сопротивление заземления, — это тип почвы. В зависимости от процентного содержания глины, чернозема или гравия меняется и величина сопротивления. Специалисты применяют соответствующие таблицы, учитывающие этот параметр.

Еще одним важным моментом служит влажность земли. Чем она больше, тем меньше сопротивляется электрическому току. Температура почвы тоже влияет на токопроводимость. Поэтому штыри контура заземления нужно забивать как можно глубже, чтобы по максимуму исключить этот фактор влияния.

Учитывая вышесказанное, замеры заземления необходимо проводить в период наибольшей стабильности почвы. В средней полосе России — это середина лета. Весной, осенью или зимой осадки и низкая температура могут исказить показатели. В целях безопасности запрещено измерять сопротивление заземления во время грозы. В идеале сопротивление должно быть равным нулю. Хотя не является критичным некоторое минимальное отклонение.

С тем, что такое заземление разобрались. Теперь переходим к тому, как измерить сопротивление заземления мультиметром. Начнем с обзора самого прибора.

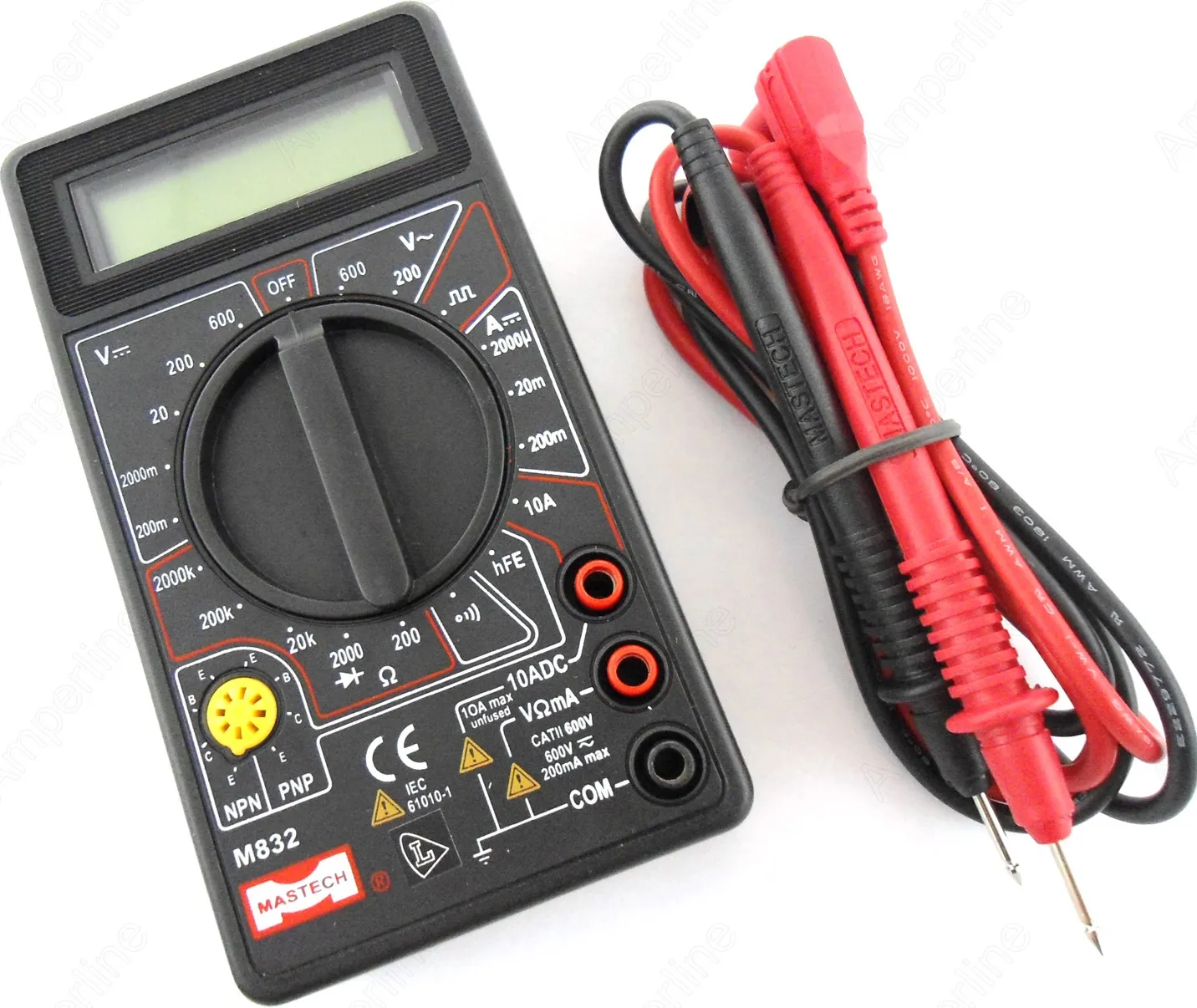

Устройство мультиметра и принцип его работы

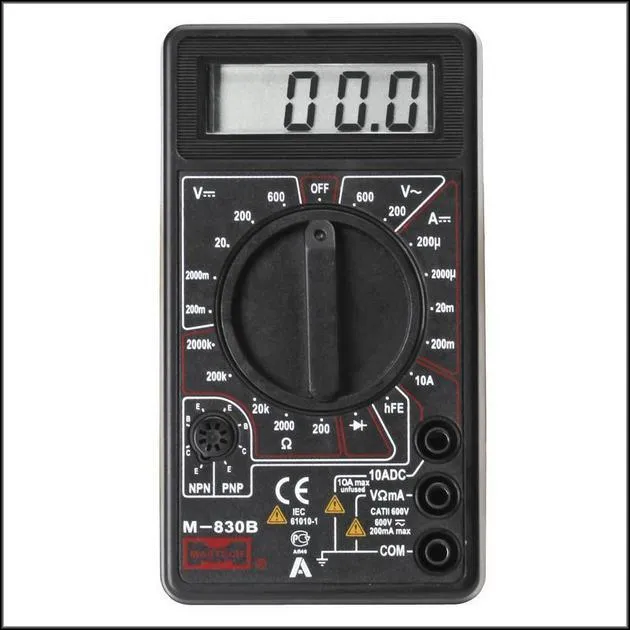

Мультиметр — это прибор для измерения параметров электрического тока. Само понятие «мульти» подразумевает, что с его помощью можно измерить «омы», «вольты» и «амперы». Для каждой из них существует свой прибор. А мультиметр способен заменить их все, в том числе и при измерении сопротивления заземления. Можно измерить каждую величину специальным прибором, а можно мультиметром.

Есть две разновидности этого прибора:

  • аналоговая;
  • цифровая.

В аналоговом устройстве результаты измерения отображаются на измерительной шкале со стрелкой. В цифровом это воспроизводится на индикаторе в виде шкалы или чисел. Дешевле, а значит и доступнее, являются аналоговые приборы. Но их недостатком служит относительно большая погрешность показаний. К тому же сейчас их практически не выпускают.

В цифровых мультиметрах информация выводится на светодиодный или жидкокристаллический экран. Точность этих приборов не вызывает нареканий, в отличие от их «стрелочных» собратьев. Еще одним плюсом является возможность переноса данных в компьютер. И, как следствие, пересылка их с помощью электронных сервисов любому адресату.

Кроме измерения сопротивления, напряжения и силы, мультиметр позволяет определить частоту переменного тока, емкость конденсаторов и, даже, температуру. Интерфейсы, с помощью которых осуществляется управление мультиметром, после того как замерен контур заземления:

  • RS-232 — для портативного компьютера;
  • GPIB — для стационарного устройства.

Каждый мультиметр имеет до 4 гнезд и 2 вывода: черного и красного цвета. Красный предназначен для потенциального контакта с проверяемой системой заземления, а черный для массы. Этот провод, как правило, на конце имеет зажим, называемый «крокодильчиком».

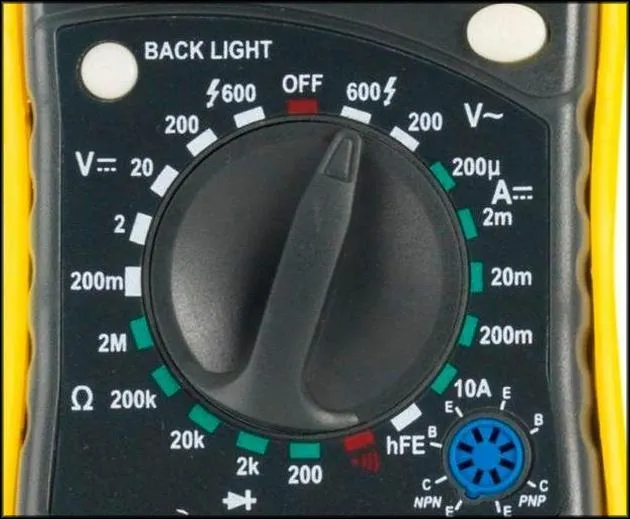

Красный провод вставляется в гнездо, отмеченное специальным символом и предназначенное для измерения конкретного значения. В описываемом случае — «Ом», которое обозначено значком «Ω». А значения градируются:

  • X1K;
  • X10;
  • X100.

Это означает, что показатель нужно умножить на указанное число. Кроме этого, в приборе есть гнезда с обозначением ампер: A, mA, 10 A или 20 A и вольт: ft, V или +.

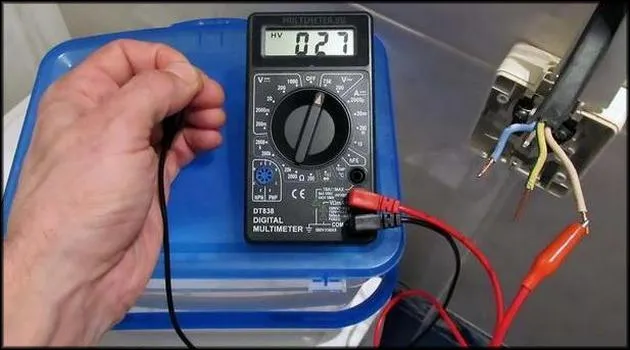

Мультиметр, перед тем как начать проверку заземления, подключается к бытовой сети 220 В или к автомобильной 12 В. Входные гнезда обозначаются DCV, для постоянного, и ACV, для переменного напряжения. Для переключения режимов измерения используется специальный переключатель.

Проверка заземления мультиметром

Вы купили частный дом или квартиру, и вся электрическая часть в помещении уже смонтирована до вас, встает вопрос: как проверить заземление в розетке мультиметром и узнать есть ли оно вообще? Все это можно выполнить с помощью визуального осмотра и измерений.

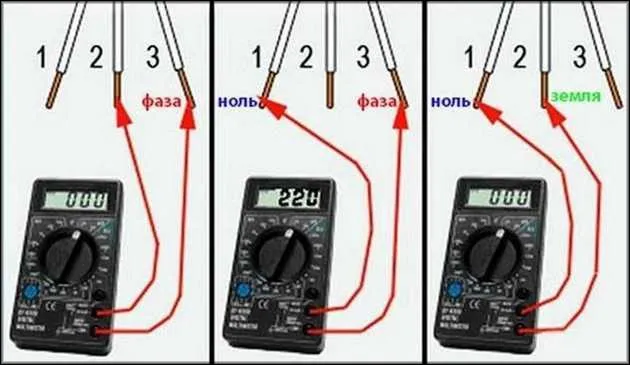

Далее описан алгоритм, как проверить заземление в частном доме:

  1. Отключается вводной автомат, защищающий сеть от перегрузки.
  2. Разбирается одна, любая, розетка.
  3. На мультиметре устанавливается режим измерения напряжения.
  4. Щупы прибора крепятся к фазе и «нулю» сети (см. ниже).

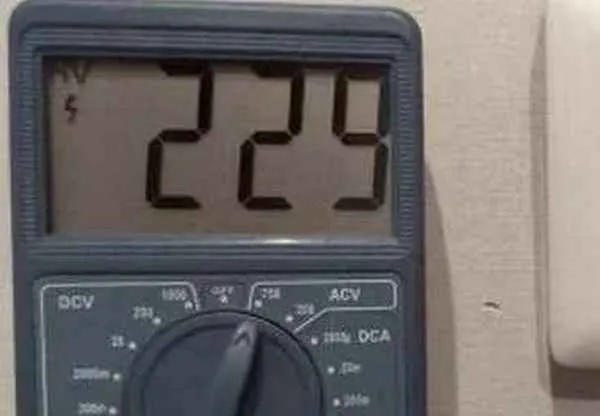

  5. Включается вводной автомат. При рабочей электросети высветится значение «220» или около того.
  6. При соблюдении мер безопасности щупы переносятся на заземляющий и фазный контакты. Значение, которое появится на экране, не должно сильно отличаться от первоначального. Хотя могут появиться и другие цифры. Это тоже означает, что заземление работает. Если монитор не отобразит каких-либо цифр — заземления нет.

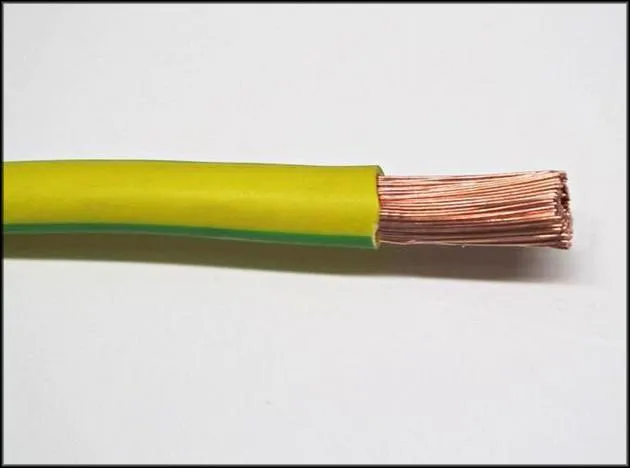

Определить отсутствие заземления проще всего визуально. Обычно это видно по отсутствию третьего, желто-зеленого, провода в розетке. Но и при его наличии заземление может работать не так, как нужно. Для того, чтобы исключить эту вероятность, применяется контроль с помощью мультиметра.

В заключение

Теперь, зная, что представляет собой сопротивление измерения, для чего оно нужно и как измеряется, можно приступать к самостоятельной проверке сопротивления заземления мультиметром.

Единственное, о чем нельзя забывать — о соблюдении мер безопасности при работе с электричеством. Лучше всего поручить эту работу специализированной организации. Ведь, заплатив небольшую сумму, человек гарантированно не будет рисковать своим здоровьем и жизнью.

Видео по теме

Как измерить заземление мультиметром

Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от поражения электричеством в домах и квартирах устанавливают заземление. Оно нужно для того, чтобы уровнять потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

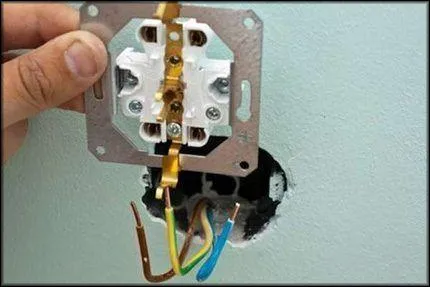

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

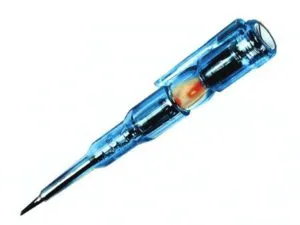

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Как проверить заземление

Как проверить заземление в домашних условиях

Проверить заземление в квартире можно прямо в розетке. Для этого сначала надо обесточить квартиру, после чего разобрать одну из розеток. Если к розетке подведено три провода, и один из них жёлто-зелёного цвета, то, заземление есть, если только два провода, то его нет.

Совсем по-другому дела обстоят с проверкой сопротивления заземления. Здесь уже потребуется мультиметр или контрольная лампа, которой можно было бы проверить работоспособность заземления. Именно об этом и будет рассказано в данной статье строительного журнала samastroyka.ru .

Как проверить заземление мультиметром

Самый простой способ проверки заземления можно осуществить с помощью обычного мультиметра, например, DT-838. О том, как пользоваться мультиметром, читайте в другой статье строительного журнала «САМаСТРОЙКА».

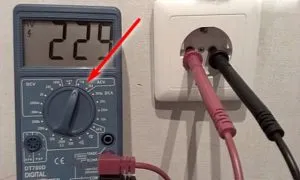

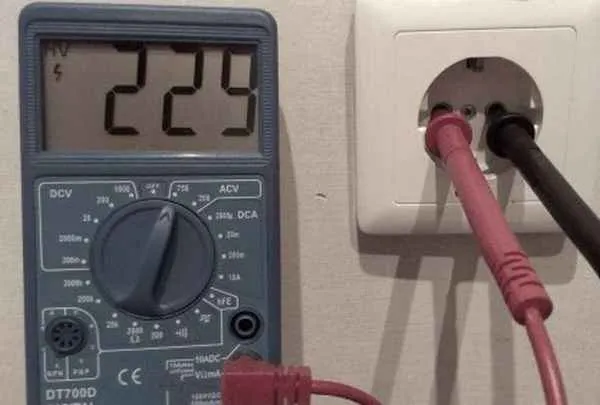

Итак, для того, чтобы проверить заземление мультиметром, нужно перевести прибор в режим измерения переменного напряжения (V

или AC) и посредством щупов, проверить напряжение в розетке, сначала между фазой и нулём, а затем напряжение между фазой и заземлением.

При этом, напряжение, и в том и в другом случае, должно быть примерно одинаковым, что говорит о наличии работающего заземления в квартире. Если мультиметр показывает совсем непонятные цифры, то, возможно, заземление неисправно или не работает. В таком случае, можно использовать второй способ проверки заземления на работоспособность.

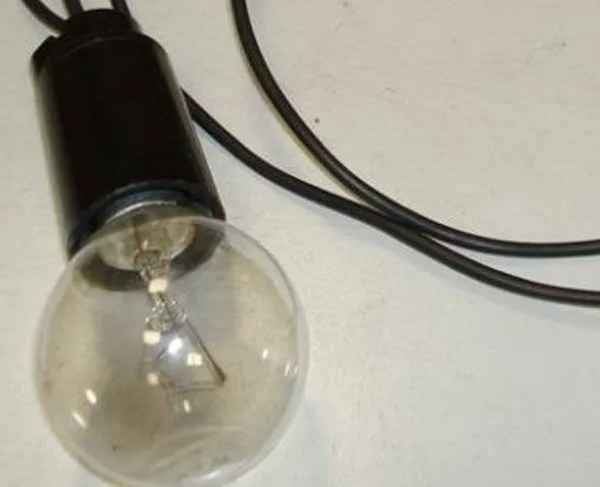

Как проверить заземление лампочкой

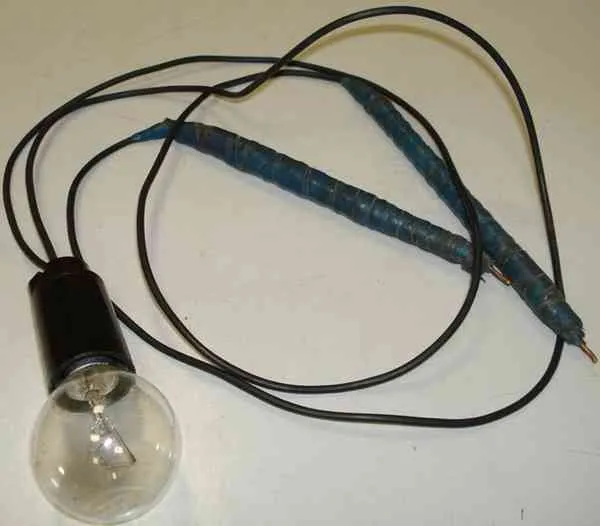

Можно проверить заземление и обычной лампочкой, используя для этих целей лампу накаливания на 40, 60 или 100 Вт. Для того, чтобы её подключить для проверки, потребуется взять стандартный патрон с цоколем E27 и кусок кабеля. Подключив провод к патрону, и вкрутив в него лампу, таким образом, получится собрать контрольную лампу для проверки заземления.

Чтобы проверить заземление в доме или квартире при помощи контрольной лампы, действовать нужно, точно так же, как и в случае с мультиметром. То есть, сначала разбираем розетку, а затем прикасаемся оголёнными концами проводов контрольной ламы, сначала к фазе и нулю, а затем к фазе и заземлению.

В первом случае, при наличии тока в электропроводке, лампа загорится ярким светом. Точно также она должна гореть, если один из проводов был перекинут на заземление, вместо нуля. Если при этом лампа горит намного хуже, чем при проверке «фаза-нуль», то это значит одно — заземление работает неудовлетворительно. Если лампочка вообще не горит при проверке заземления, значит, его нет.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

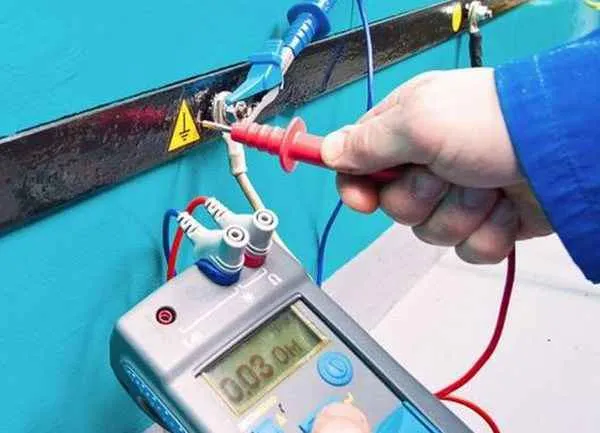

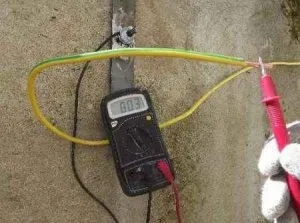

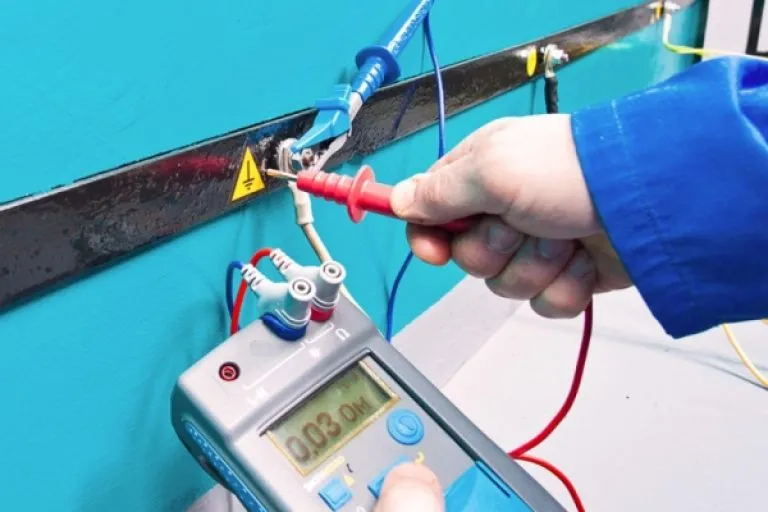

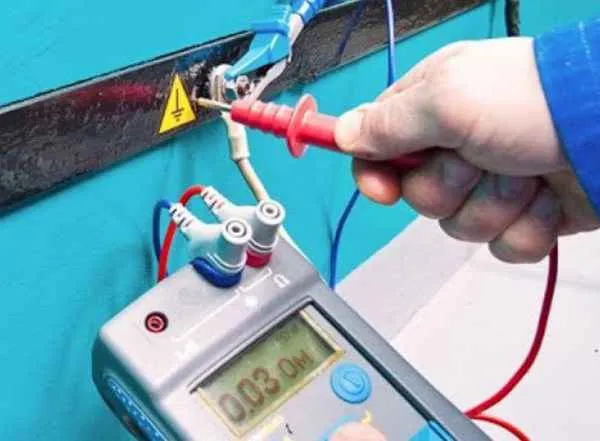

  • Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
  • Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;

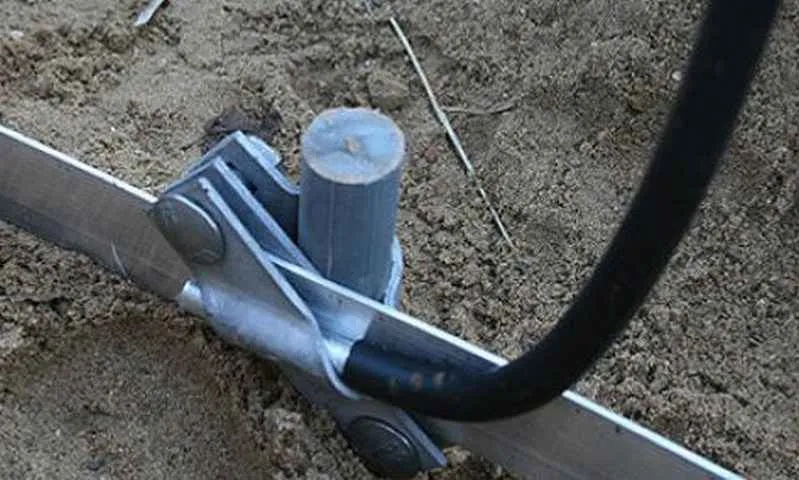

  • Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Измерение сопротивления заземления

Измерение сопротивления заземления — способы и средства

Важной характеристикой заземления является его сопротивление — чем оно меньше, тем лучше. Когда может понадобиться измерение сопротивления заземления? После монтажа заземлительного контура, в особенности, если установку заземления вы осуществляли сами.

В таком случае обязательно нужно проверить заземление на предмет сопротивления, чтобы убедиться в его нормальной работоспособности. Кроме этого, проверка сопротивления заземления осуществляется планово, то есть, через определённый промежуток времени.

Всё дело в том, что со временем заземлители корродируют, а шина, связывающая их воедино, может прийти в негодность. Как осуществляется измерение сопротивления заземления, и какие средства для этих целей используют? Как проверить заземление в домашних условиях без специального инструмента? Читайте об этом на сайте elektriksam.ru .

Приборы для измерения сопротивления заземления

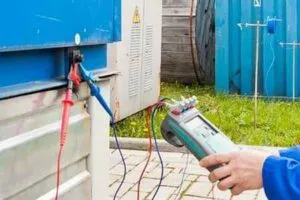

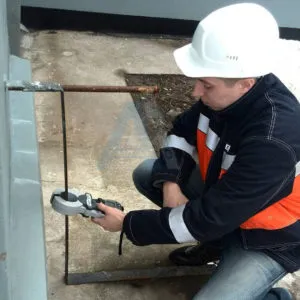

Для измерения сопротивления заземляющего контура электрики используют специальный прибор, такой как измеритель сопротивления заземления Ф4103-М1. Данный прибор позволяет измерять не только сопротивление заземляющих устройств, но также и удельное сопротивления грунта.

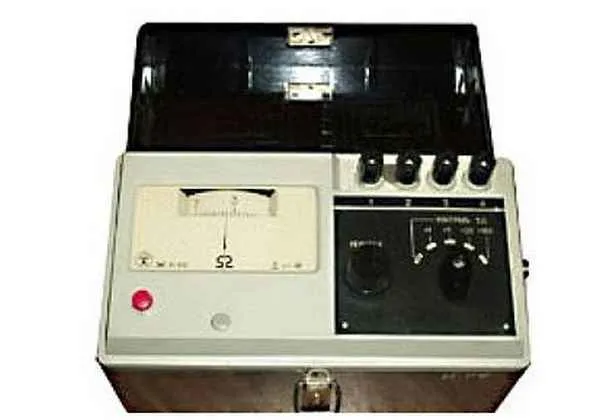

Измеритель сопротивления Ф4103 абсолютно безопасен в работе и имеет высокий класс точности. Омметры специально предназначены для измерения заземления. Однако их недостаток в том, что они имеют достаточно высокую стоимость. Ценник на подобные измерительные инструменты начинается от 20 тысяч рублей.

Поэтому многих кто делал заземление своими руками, интересуют способы проверки сопротивления без таких приборов. Как можно проверить заземление кустарным способом, и можно ли вообще?

Как измерить сопротивление заземления в домашних условиях?

Наиболее эффективные способы проверки заземления осуществляются с помощью обычного мультиметра и лампочки.

В первом случае получится определить, рабочий ли контур заземления, а во втором, насколько он хорош под нагрузкой, то есть, его сопротивление.

Проверка заземления мультиметром

Итак, чтобы проверить заземление мультиметром необходимо перевести прибор в режим измерения переменного напряжения. Затем нужно измерить напряжение между фазой и рабочим нулём. Напряжение должно составлять порядка 220 Вольт.

После этого следует перекинуть щуп мультиметра от нуля к клемме заземления. Цифры на мультиметре должны отличаться, но не сильно. То есть, между фазой и землёй должно быть напряжение. Однако данная проверка покажет лишь то, что заземление рабочее. Насколько хорошее у него сопротивление, нет.

Проверка заземления лампочкой

Чтобы понять, что сопротивление у заземления достаточно низкое, нужно подключить между фазой и землёй какую-то нагрузку. Можно использовать и обычную лампочку, она должна загореться и ярко светить, не хуже чем от рабочей сети 220 вольт.

Однако лучше всё-таки подключать что-то мощнее, и это покажет, что заземление имеет низкое сопротивление. Если, например, при подключении мощного электроприбора напряжение серьёзно просядет, то сопротивление заземления, недостаточное.

Таким образом, можно измерить сопротивление заземления в домашних условиях. Способы проверки рабочие, но небезопасные. Поэтому если вы в чем-то неуверенны, то стоит пригласить опытных электриков. Они то и помогут произвести все необходимые замеры, используя для этого специальные инструменты или клещи.

Как измерить заземление мультиметром в системе TT

Сопротивление контура заземления в частном доме — это важный показатель, влияющий на электробезопасность при эксплуатации электроприборов. В данном обзоре будет приведена подробная методика того, как измерить заземление мультиметром в системе TT.

Измерение заземления — основы

Землей называется условная точка цепи, электрический потенциал которой считается равным нулю. Такое название этой точки связано с соединением одного из проводников электрических генераторов с землей при помощи зарытого в него проводника. Здесь конечно можно запутаться, поэтому попробуем разобраться. Если заземлить нейтраль трансформатора, то контур заземления вкопанный в землю выступает в роли резистора с определенным сопротивлением. Другой контур, например дома, — это второй резистор. Если замкнуть цепь фаза нейтраль через эти резисторы, то получится цепь из последовательно соединенных резисторов. При этом с учетом сопротивлений каждого резистора будет происходить падение напряжения на определенном участке цепи. Зная это правило последовательного соединения при помощи закона Ома можно с легкостью рассчитать сопротивление контура заземления.

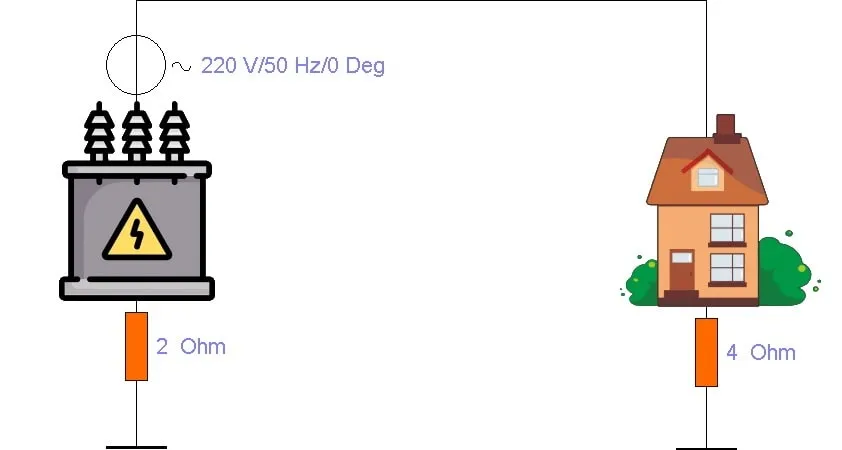

Для наглядности приведем пример. На улице стоит понижающий распределительный трансформатор. От него по столбам идут четыре провода — три фазных и одна общая нейтраль (PEN проводник). Это нейтраль на трансформаторе заземлена.

На данном этапе рассмотрения стоит отметить важное — если основной является система TN (в частности TN-C-S), то ни в коем случае нельзя, во-первых, делать заземление по системе TT (об этом в следующих публикациях), во-вторых, измерять контур заземления методом, который будет рассматриваться. Также стоит предупредить об опасности шагового напряжения (об этом тоже будет рассмотрено отдельной темой). Поэтому, если не уверены в качестве заземления и в своих навыках работы с электричеством, лучше воздержитесь от таких измерений.

Продолжим. Мы определились — если условия электробезопасности в системе TN не могут быть обеспечены, то можно выполнить заземление в доме по системе TT (ПУЭ-7, 1.7.59). Чем ниже сопротивление контура заземления, тем лучше. В идеале значение должно быть в пределах 4 Ом. Разберемся, как работает заземление в доме, и какая взаимосвязь имеется с глухозаземленной нейтралью трансформатора.

На рисунке выше схематически показан трансформатор с заземленной нейтралью. Сопротивление заземлителя примем равным 2 Ом. Смоделирован пробой фазы на заземленный корпус в доме с системой заземления TT. Фаза пошла в землю через контур заземления 4 Ом, далее к генератору через землю и заземление самого генератора 2 Ом. Земля это проводник, но не идеальный. Заземлением мы улучшаем проводимость, но на пути все равно имеется сопротивление — 4 Ом и 2 Ом. Другими словами, если бы сопротивления были ничтожно малыми и стремились к нулю, то данная цепь от отдельного заземлителя к заземлителю трансформатора выступила бы в роли полноценного нулевого рабочего проводника, замкнувшего фазу. Но так как сопротивление цепи заземления все же имеется, то при замыкании фазы на землю, ток короткого замыкания будет напрямую зависеть от его значения.

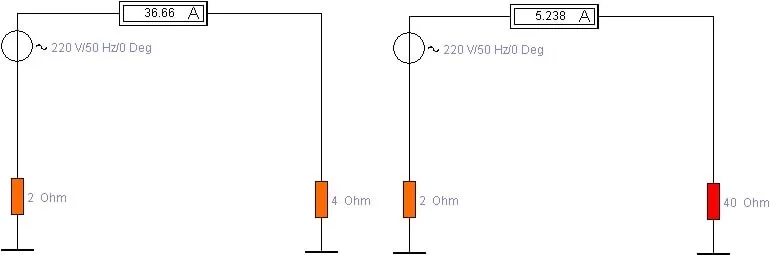

Для наглядности рассмотрим два варианта:

Сопротивление заземления TT 4 Ом Сопротивление заземления TT 40 Ом
При сопротивлении контура заземления дома 4 Ом ток короткого замыкания 36,6 А. При 40 Ом — 5,2 А. То есть, если в первом случае правильно подобранный автоматический выключатель сработает, то во втором нет. Но если будет стоять УЗО, а оно в системе TT должно стоять обязательно, то сработает защита как при сопротивлении 4 Ом, так и при 40 Ом контура заземления.

Измерение заземления мультиметром — пример расчета

Мы знаем, что измерение сопротивления контура заземление выполняется при помощи специализированного измерительного оборудования. Но как быть, если под рукой только обычный мультиметр? Им тоже можно измерить относительно точно. Единственный нюанс — это небезопасный способ, и при измерении мы получим общее сопротивление контура заземления и заземления нейтрали на распределительном трансформаторе. Последнее значение можно принять равным 2 Ом (плюс-минус отклонение будет незначительным).

Измеряться будет только напряжение (вольтметром) и сопротивление (амперметром). Полученные данные нужны для расчета сопротивления по правилам последовательного соединения резисторов.

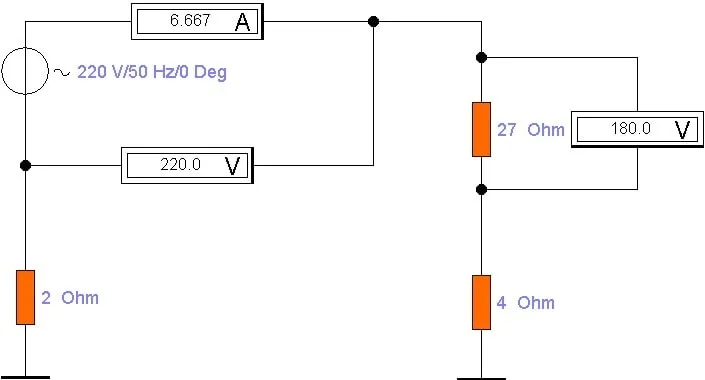

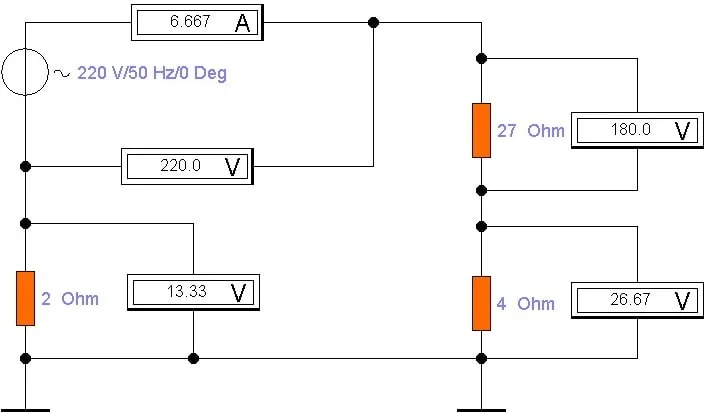

Если рассмотреть схему замыкания фазы на контур заземления, то очевидно, что в таком виде измерить и сравнить ничего не получится. Ведь заземление на схеме — это резистор с двумя выводами. А в реальности второй вывод находится глубоко в земле — и физически произвести замер разности потенциалов между выводами нельзя. Поэтому нужно добавить в схему еще одну нагрузку (резистор) — например включить чайник (мощность 2 кВт, сопротивление 27 Ом) через фазу и землю. В этом случае измеряется падение напряжение через чайник и сила тока в цепи.

Получаем напряжение на участке резистора 27 Ом (чайник): U(чайник) = 180 В.

Соответственно напряжение на участке, объединяющим два заземления (дома и нейтрали) равняется: U(заземление 2+4 Ом) = 220 — 180 = 40 В.
По отдельности возможности измерить падение напряжения на двух участках с заземлением нет возможности. В программе Electronics Workbench это можно сделать. И для наглядности покажем напряжение на каждом участке:

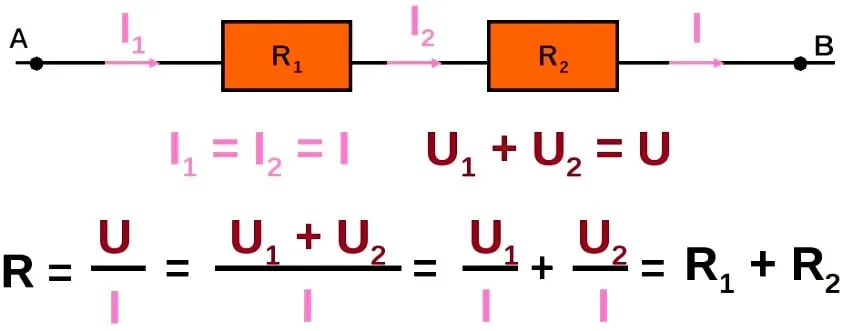

Первое правило последовательного соединения заключается в том, что протекающие по всем проводникам токи равны между собой. Сила тока в рассматриваемой цепи I = 6,667 А.

Теперь зная закон Ома можно легко найти сопротивление на участке заземление дома — заземление нейтрали:
R=U / I = 40 / 6,667 = 5,99970001499925 Ом = 6 Ом.

Так как мы взяли за сопротивление глухозаземленной нейтрали значение 2 Ом, то сопротивление заземления дома = 6 — 2 = 4 Ом.

Как видно, зная сопротивление глухозаземленной нейтрали трансформатора можно практически точно рассчитать сопротивление вашего контура заземления.

Видео — как измерить заземление мультиметром

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте.

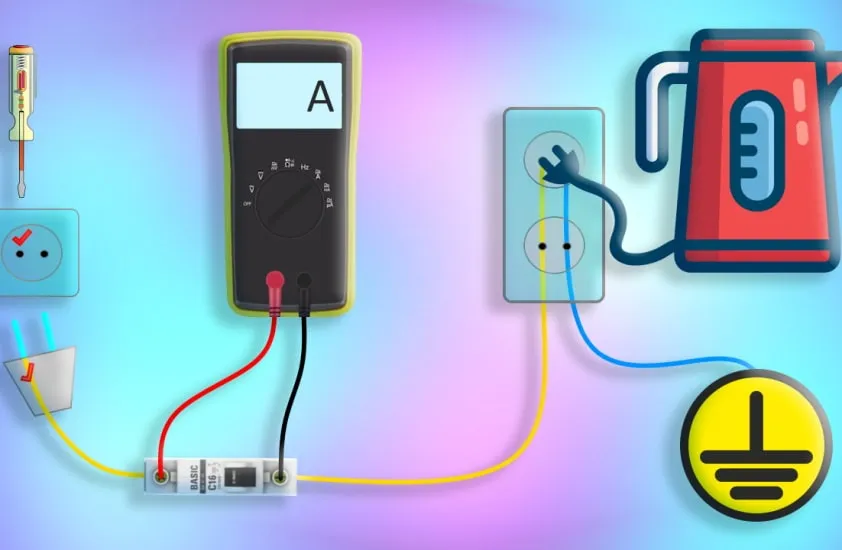

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

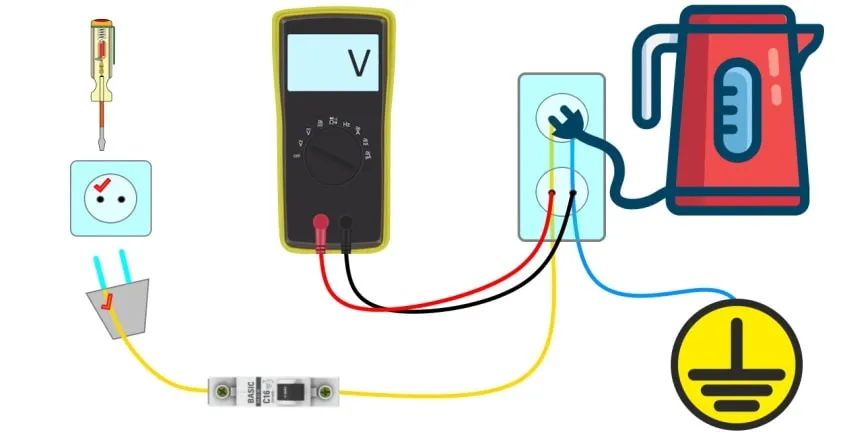

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

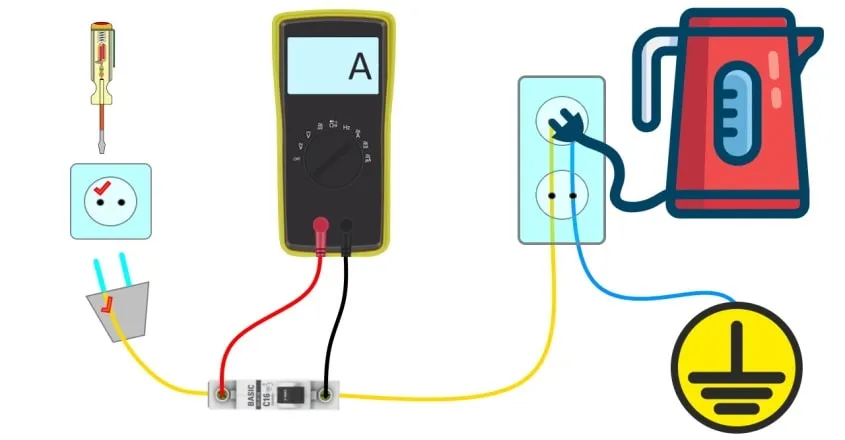

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

Как выставить мультиметр для проверки?


Выставление мультиметра для проверки зависит от того, что именно вы планируете измерять. Но вот общие инструкции, которые помогут вам начать:

  1. Выберите режим измерения: постоянный ток (DC), переменный ток (AC), сопротивление (Ohm) или другой, в зависимости от того, что вы хотите измерить.
  2. Установите диапазон измерения: если вы не уверены в значении, которое ожидаете измерить, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны, пока не найдете наиболее точный.
  3. Подключите мультиметр к измеряемому объекту: для измерения напряжения подключите провода мультиметра к положительной и отрицательной клеммам, а для измерения сопротивления подключите провода к двум клеммам на измеряемом объекте.
  4. Прочитайте результаты на дисплее мультиметра: в большинстве случаев результаты будут отображаться в цифровом формате на дисплее мультиметра. Обратите внимание на единицы измерения и на то, что мультиметр может отображать значения как положительные, так и отрицательные.
  5. Отключите мультиметр: после окончания измерения выключите мультиметр и отключите провода от измеряемого объекта.

Помните, что эти инструкции предназначены только для общего ориентира, и точные шаги могут различаться в зависимости от конкретной модели мультиметра и того, что вы пытаетесь измерить. Поэтому перед использованием мультиметра обязательно ознакомьтесь с инструкцией пользователя, которая идет в комплекте с вашим прибором.
