Подключение двухклавишного выключателя: схема и шаг за шагом инструкция

Если вам нужно подключить двухклавишный выключатель, то мы предлагаем пошаговое руководство с схемой подключения и фотоинструкцией. Наша статья поможет вам понять, как правильно установить выключатель и подключить его к электросети. Не упустите возможность получить полезные советы и рекомендации по подключению двухклавишного выключателя.

Содержание

  1. Виды
  2. Для внутренней установки
  3. Для наружной установки
  4. Схема монтажа двухклавишного выключателя
  5. Подсоединение двухклавишного выключателя: подготовительные работы
  6. Как подключить двухклавишный выключатель своими руками
  7. Инструкция по подключению двухкнопочного выключателя
  8. Схема подключения двухклавишного выключателя и ее особенности
  9. Рекомендации по подключению двухкнопочного выключателя на две лампочки
  10. Схема: как подключить люстру на двойной выключатель
  11. Подключение двухклавишного выключателя с розеткой, основные моменты
  12. Нюансы и схема подключения
  13. На 2 лампочки
  14. На люстру
  15. С розеткой в одном корпусе
  16. С подсветкой
  17. Возможные схемы подключения двухклавишного выключателя
  18. Особенности подключения двухкнопочного выключателя на две лампочки
  19. Как подключить люстру на двойной выключатель: особенности используемой схемы
  20. Подключение двухклавишного выключателя с розеткой: схема и нюансы
  21. Особенности подключения двухкнопочного выключателя: пошаговая инструкция и необходимые инструменты
  22. Как подсоединить две лампочки к двойному выключателю

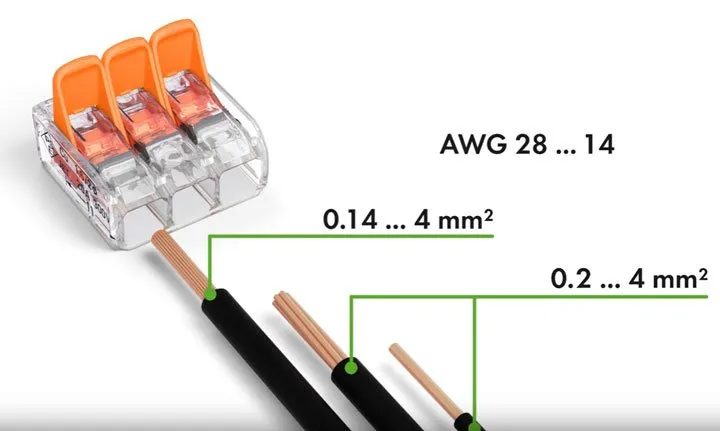

  23. Подготовка проводов для корректной установки
  24. Меры предосторожности
  25. Возможные неисправности

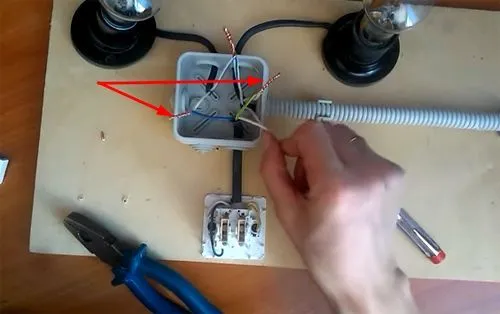

  26. Монтаж двухклавишного выключателя света и подключение проводов

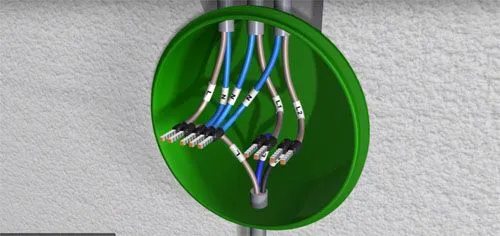

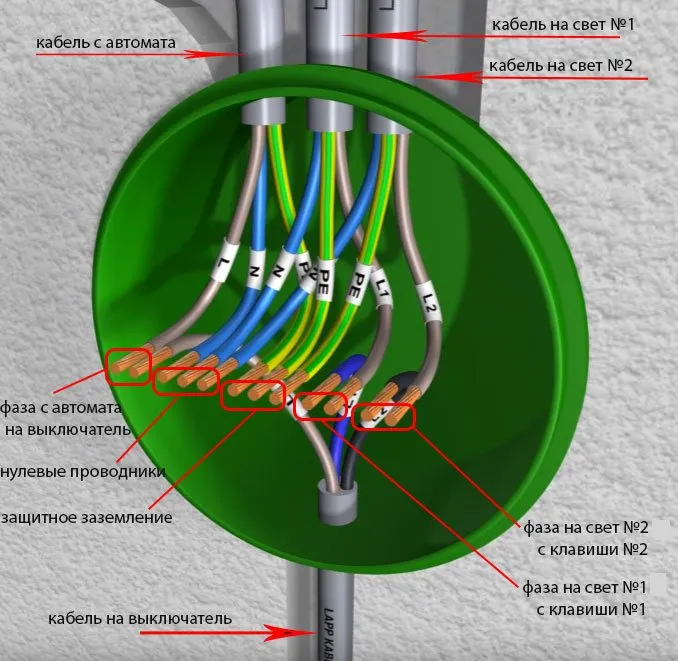

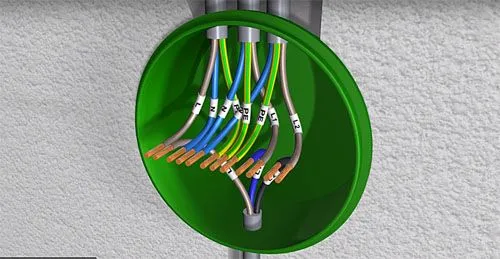

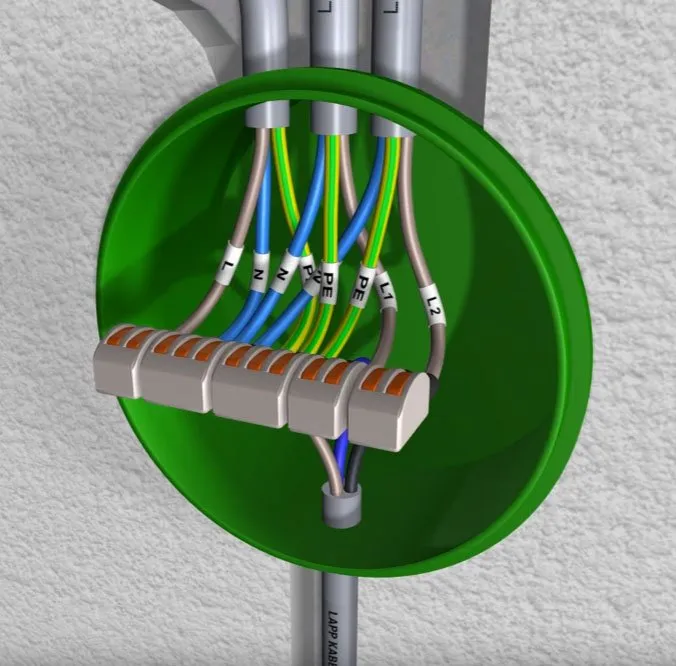

  27. Монтаж соединений двухклавишного выключателя в распредкоробке
  28. Почему нужно коммутировать фазу?

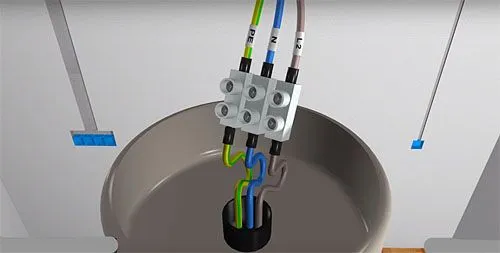

  29. Подключение на люстре или светильнике
  30. На каких моментах можно «проколоться» или самые распространенные ошибки
  31. Полезные советы

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

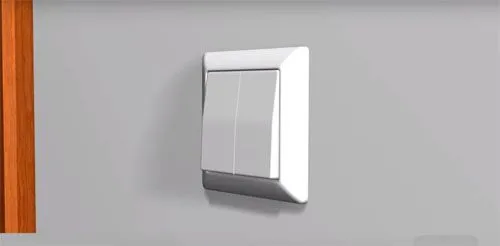

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

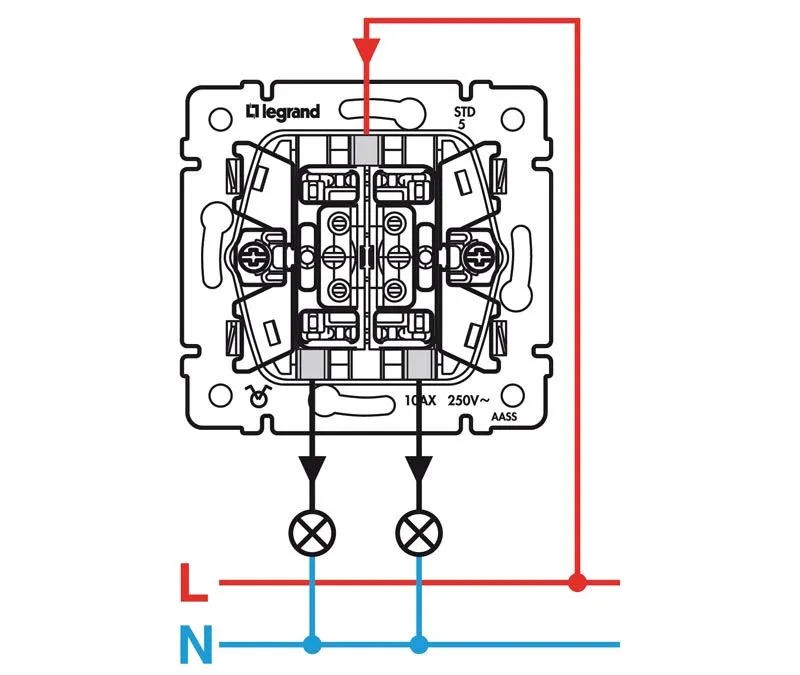

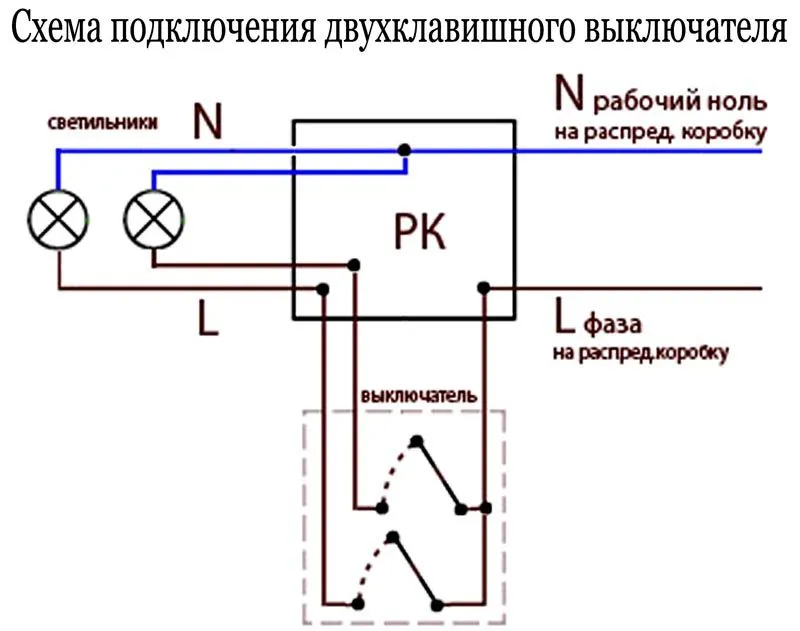

Схема монтажа двухклавишного выключателя

В отличие от одноклавишного выключателя, где имеется всего два контакта для разрыва проводника, в двухклавишном выключателе аж три контакта. Вследствие этого и возникает ряд проблем с подключением, у простого пользователя, который ни разу этого не делал.

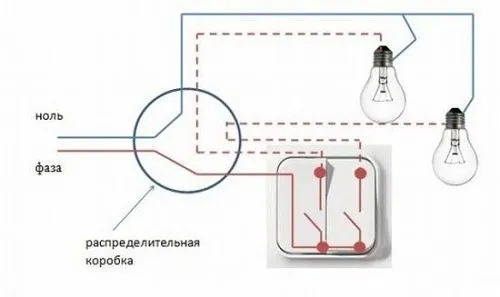

Схема монтажа двухклавишного выключателя

В двухклавишном выключателе один контакт общий, а два других отходящих.

Схема монтажа двухклавишного выключателя

Рассмотрим более подробно схему подключения двухклавишного выключателя на картинках.

При этом стоит понимать, что для подключения двухклавишного выключателя, к нему должен быть подведён не двухжильный, а трёхжильный провод. Другим способом, подключить двухклавишный выключатель, не получится. Третья жила при подключении — это не защитный проводник PE, а как раз тот, который призван разрывать цепь второй лампочки (не нужно путать).

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

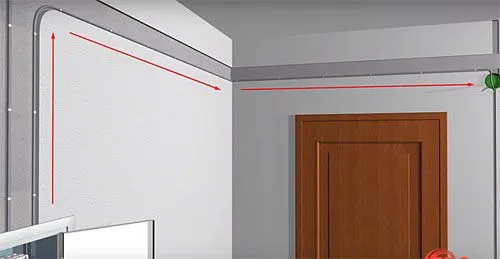

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

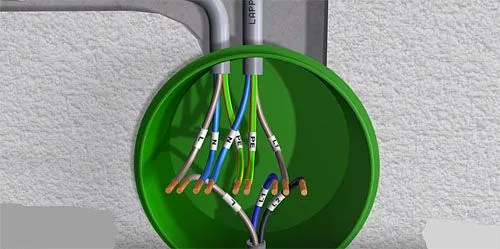

После размещения кабелей на своих местах, приступают к их подключению.

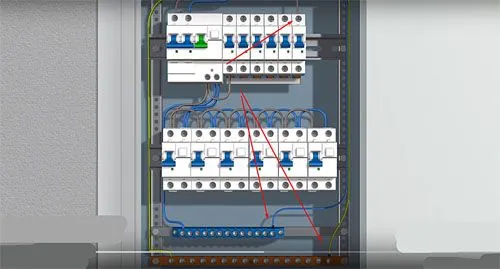

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

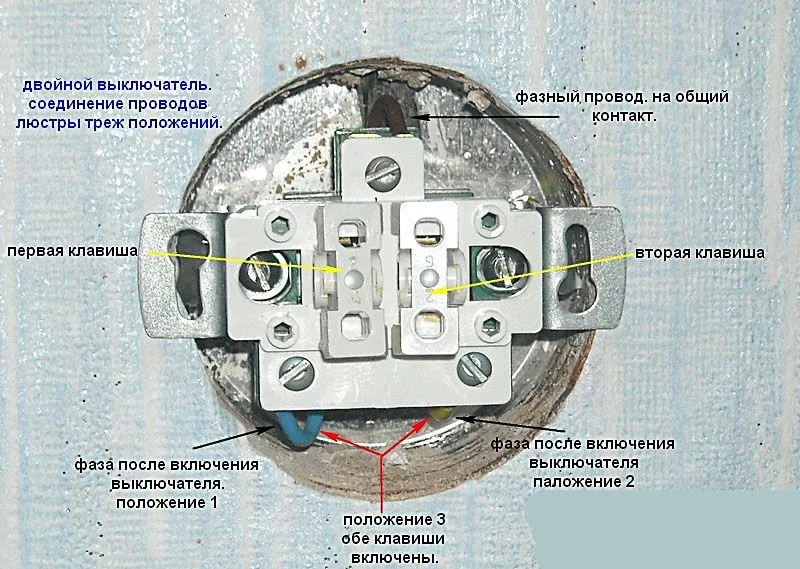

Как подключить выключатель с двумя клавишами

Как подключить выключатель с двумя клавишами

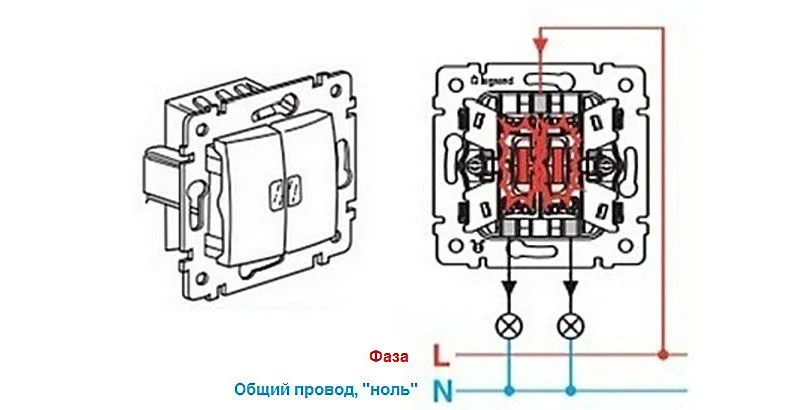

Как подключить двухклавишный выключатель своими руками

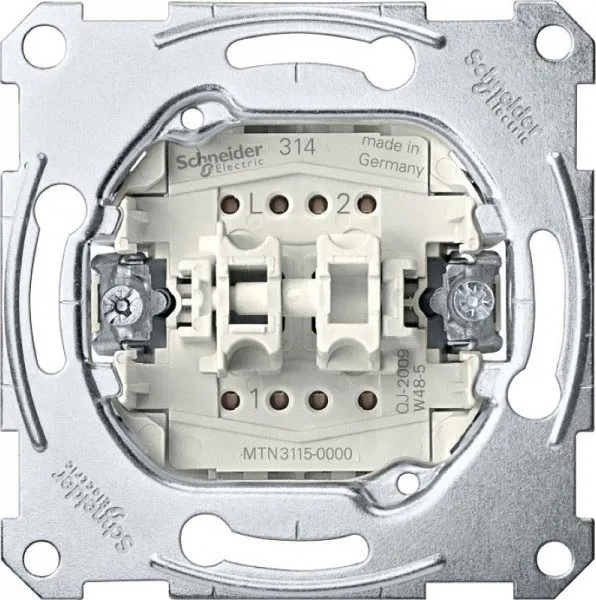

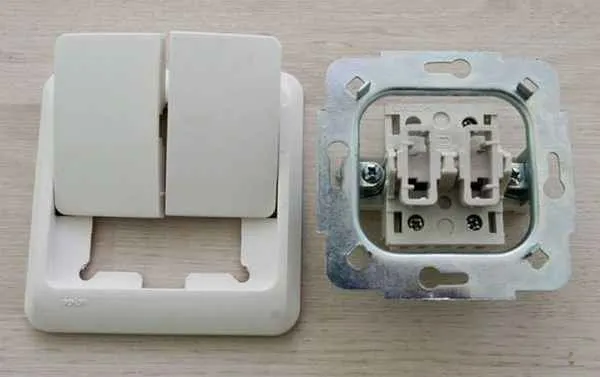

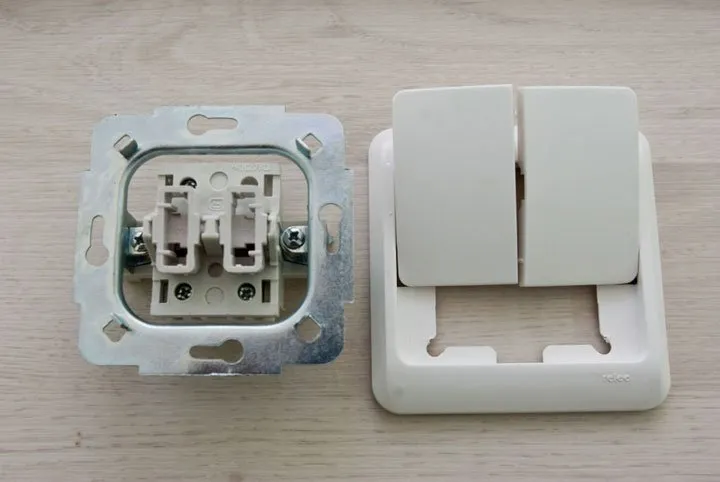

Как и положено, сначала двухклавишный выключатель нужно разобрать. Разборка ничего сложного собой не представляет, и достаточно будет подковырнуть пластиковые клавиши выключателя, после чего, полностью достать их из корпуса.

Как подключить двухклавишный выключатель своими руками

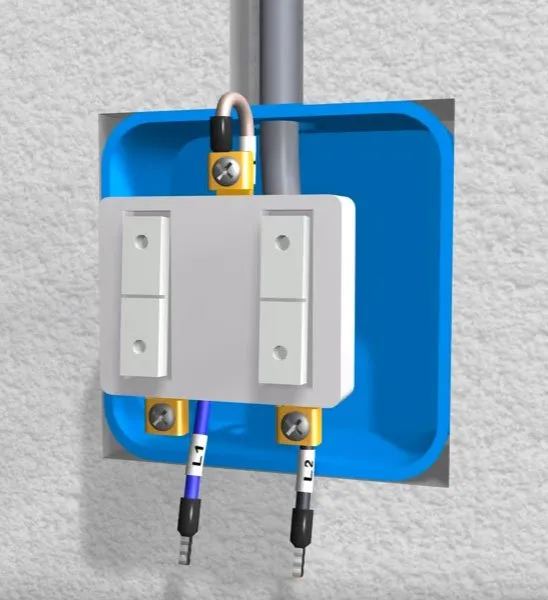

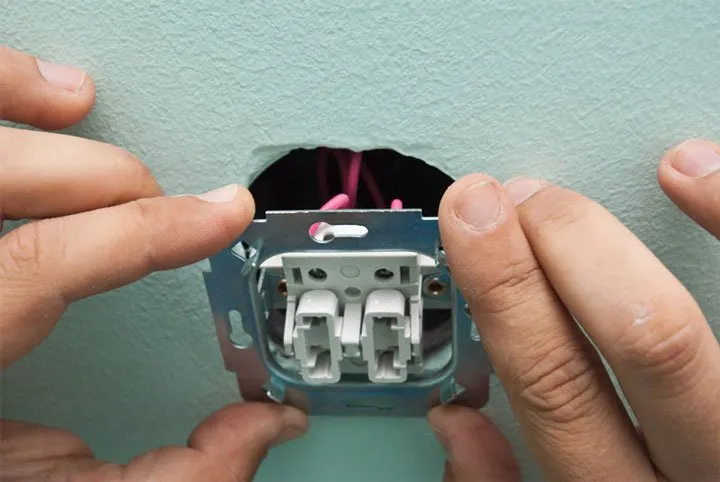

Далее, если на выключателе стоит фиксатор-рамка, следует демонтировать и её также. Крепится она на защёлках, поэтому достаточно слегка отогнуть их вовнутрь выключателя. Добравшись до контактов выключателя, можно осуществлять его подключение к сети.

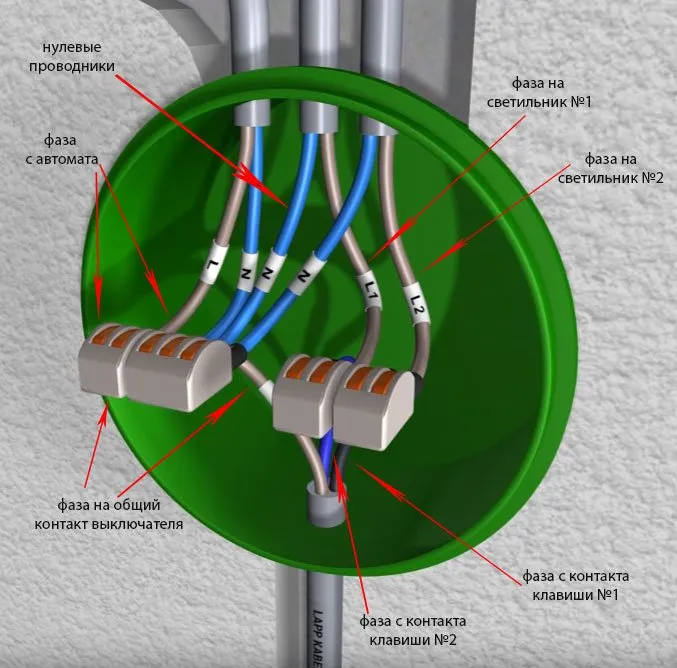

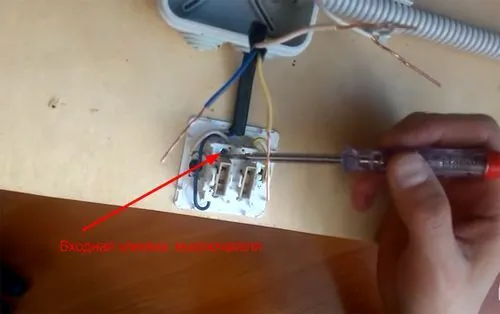

Для этого нужно подсоединить фазный провод к общему контакту двухклавишного выключателя, таким образом, как изображено на картинках. Фаза, если что, обозначена английской буквой L. Остальные два провода подключаются к другим контактам выключателя — они будут разрывать поочерёдно цепь включения ламп освещения.

Как подключить двухклавишный выключатель своими руками

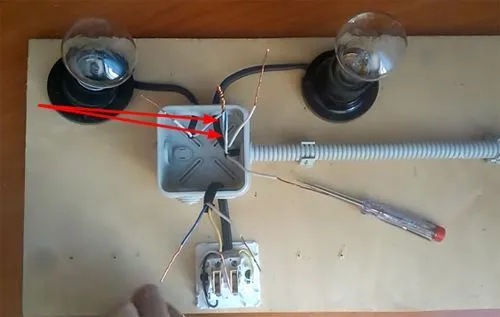

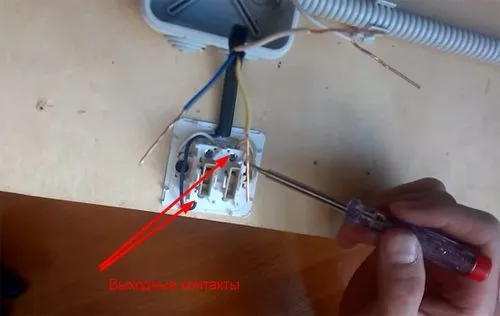

При этом один провод будет отвечать за включение одной группы ламп, а второй, за другую группу. Сложного в этом ничего нет, и разобраться получится сразу, главное понять принцип работы двухклавишного выключателя. Ну и замкнуть у вас также ничего не получится, если следовать данным советам, приведённым в этой статье.

Теперь, надеюсь, вы без труда разберётесь с тем, как подключить двухклавишный выключатель своими руками. Учиться никогда не поздно, и ничего зазорного в этом нет.

Инструкция по подключению двухкнопочного выключателя

Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

Совет! Как говорят, береженого Бог бережет, так что, приобретая розетки и выключатели, требуйте у продавца сертификаты на продукции. На прилавках много подделок китайского производства, не гарантирующих безопасность электрических соединений.

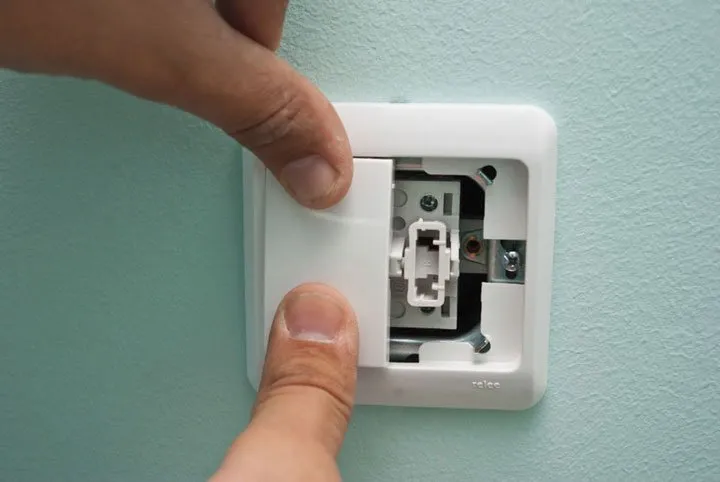

Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:

Фото Описание работ

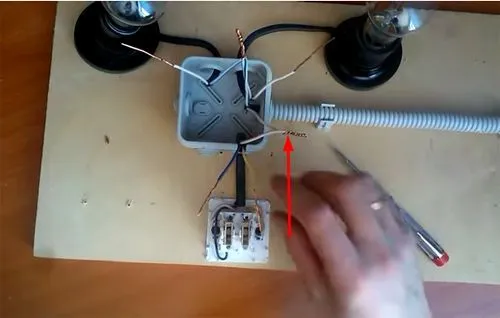

Сам себе электрик: схема подключения двухклавишного выключателя Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке.
Сам себе электрик: схема подключения двухклавишного выключателя Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления.
Сам себе электрик: схема подключения двухклавишного выключателя Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю.

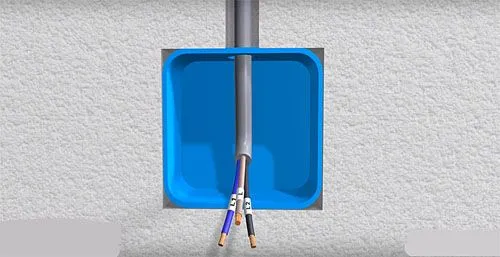

Сам себе электрик: схема подключения двухклавишного выключателя От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить.

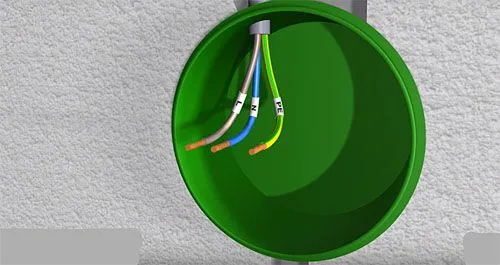

Сам себе электрик: схема подключения двухклавишного выключателя Зачистите и промаркируйте концы этого провода в коробке.
Сам себе электрик: схема подключения двухклавишного выключателя Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами.

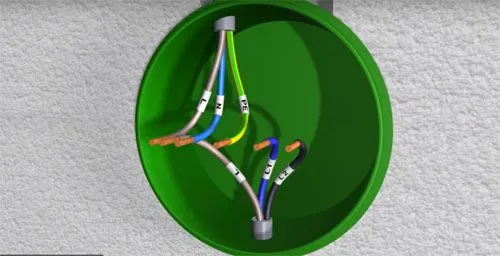

Сам себе электрик: схема подключения двухклавишного выключателя Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры.
Сам себе электрик: схема подключения двухклавишного выключателя Концы провода от первой люстры промаркируйте и зачистите.
Сам себе электрик: схема подключения двухклавишного выключателя Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу.
Сам себе электрик: схема подключения двухклавишного выключателя Концы провода от второй люстры также подготовьте для соединения.
Сам себе электрик: схема подключения двухклавишного выключателя Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности.
Сам себе электрик: схема подключения двухклавишного выключателя Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах.
Сам себе электрик: схема подключения двухклавишного выключателя Последний этап работы – установка клавиш выключателя и крышки коробки.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид Описание
Внутреннего монтажа Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

Важно! Двухклавишным переключателем вы сможете управлять только двумя группами осветительных приборов. Если нужно решить проблему с большим количеством осветительных приборов, есть выключатели с тремя клавишами и больше.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

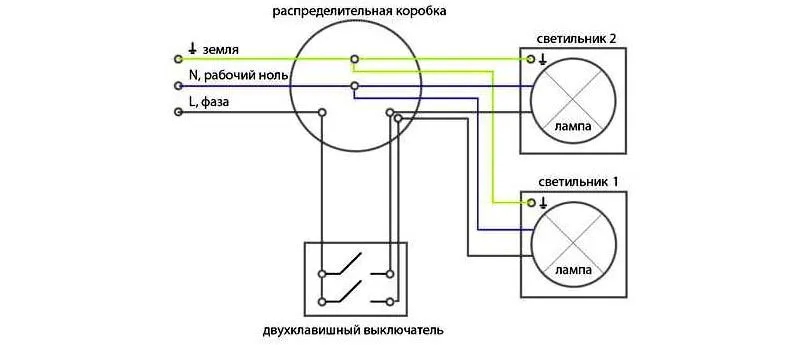

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя с заземлениемСхема 2х кнопочного выключателя без заземления

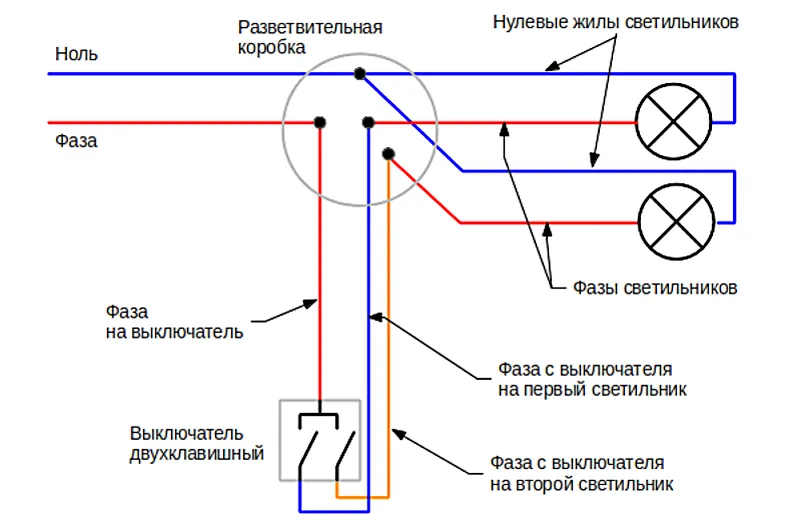

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

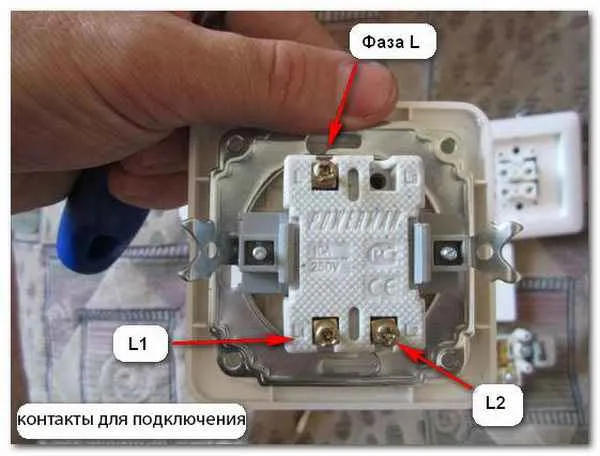

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии
Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Сам себе электрик: схема подключения двухклавишного выключателя

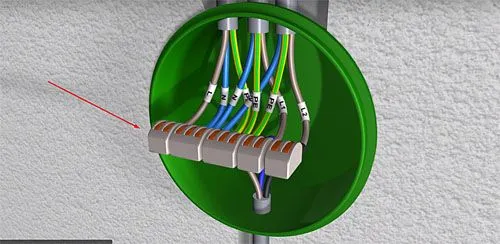

Обратите внимание на подключение заземления на схеме:

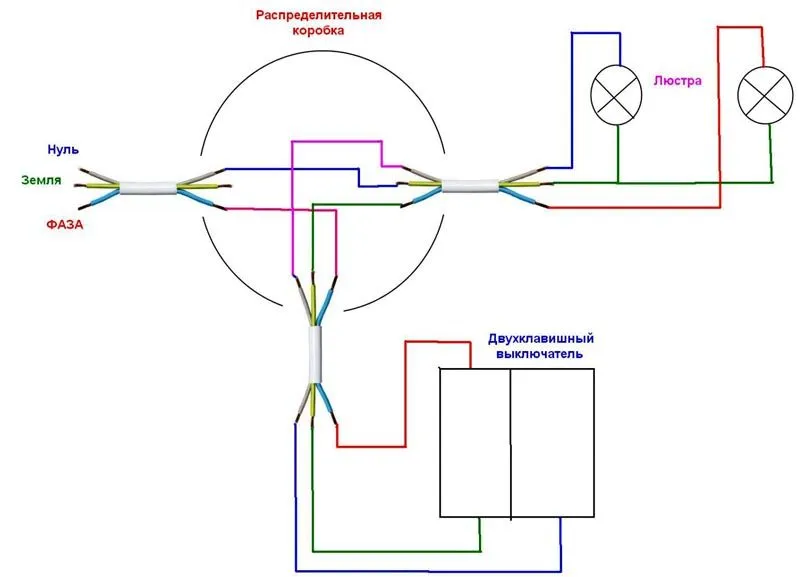

Схема подсоединения выключателя к TN-S системе
Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

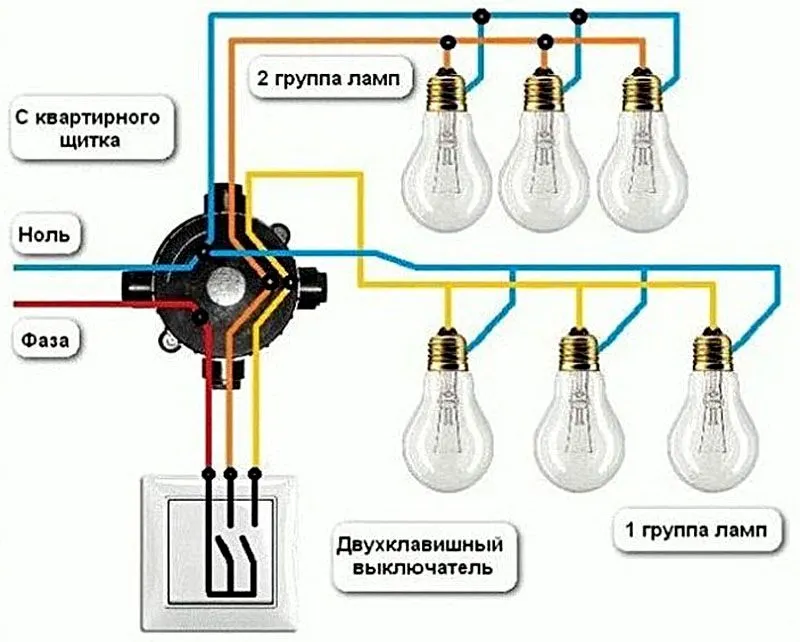

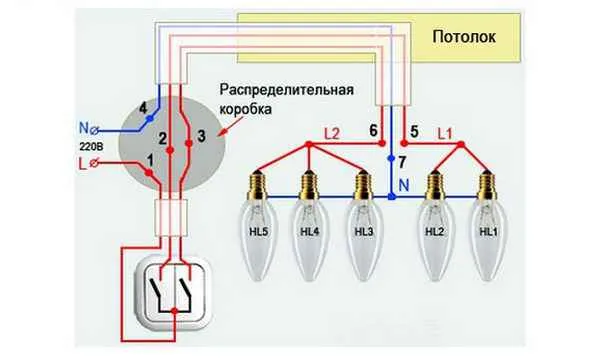

Схема подключения люстры к двойному выключателю:

Сам себе электрик: схема подключения двухклавишного выключателя

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

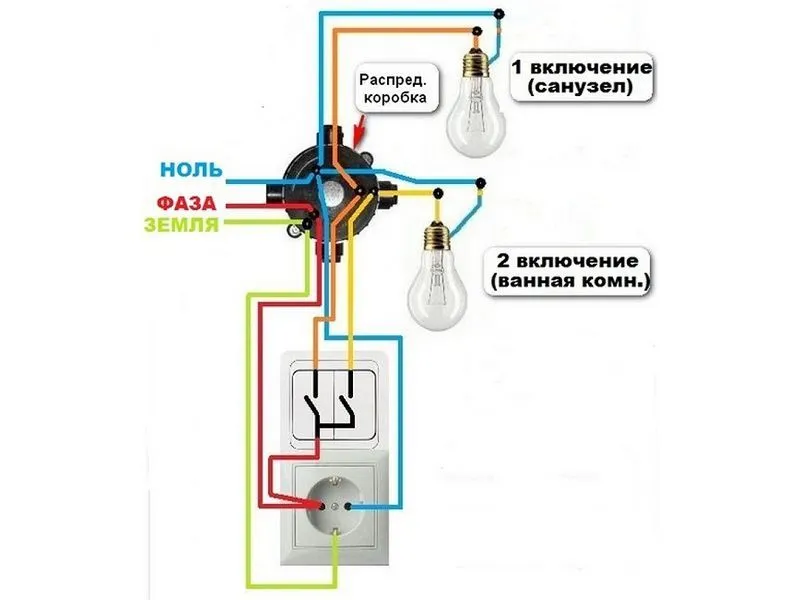

Вот образец схемы подключения двухклавишного выключателя и розетки:

Сам себе электрик: схема подключения двухклавишного выключателя

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

  • Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
  • Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
  • Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.

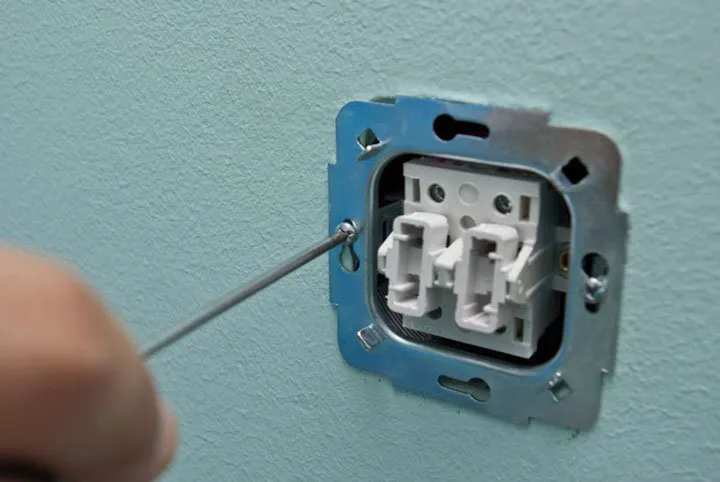

  • Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не  приобретет жесткое крепление в стене.
  • После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

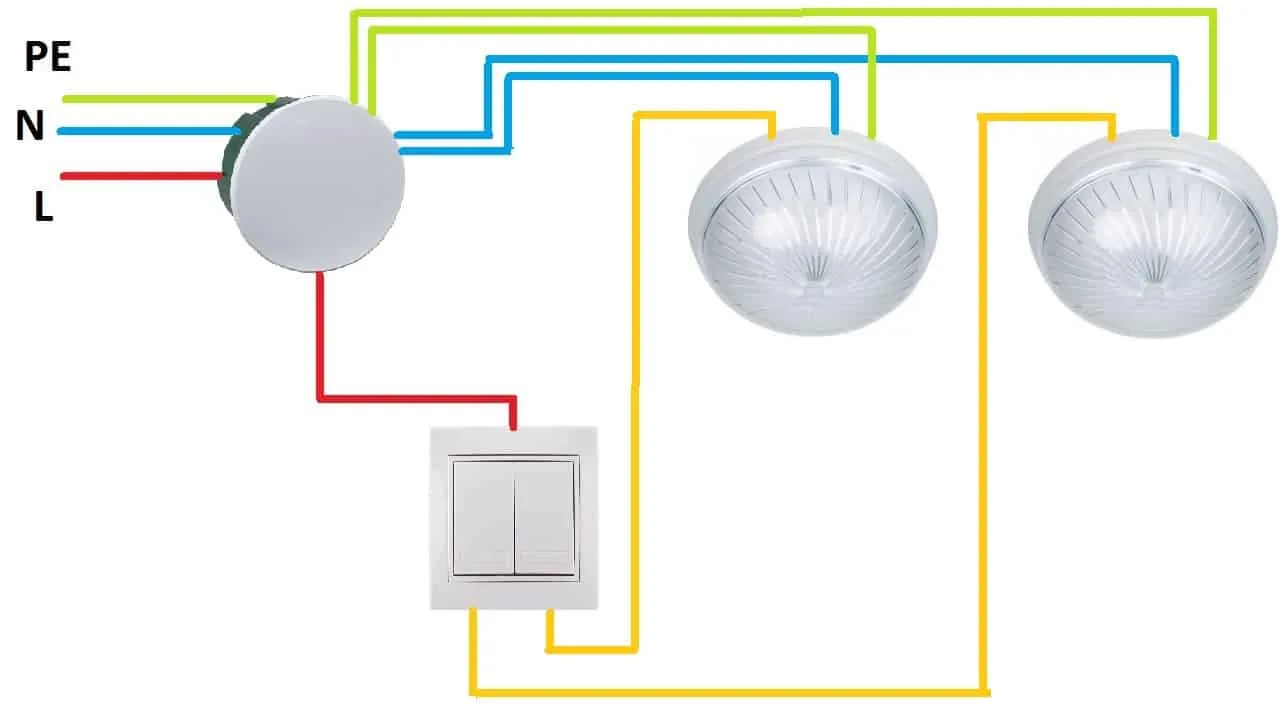

Схема подключения на две лампы
Рис. 3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

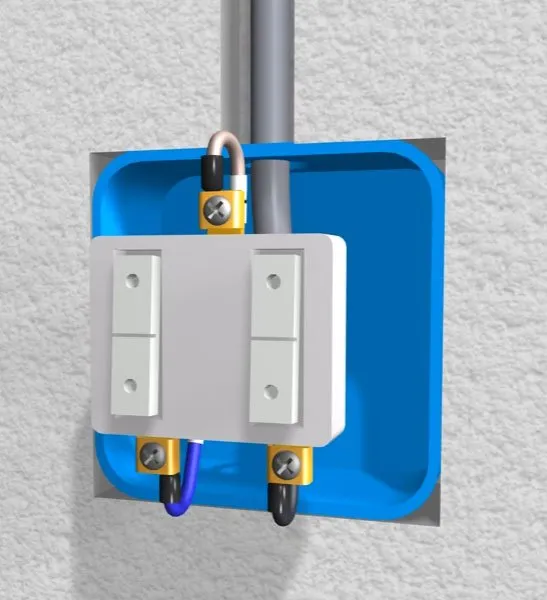

Подключение провода защитного заземления к корпусу
Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Схема подключения люстры к двухклавишному выключателю
Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения  в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

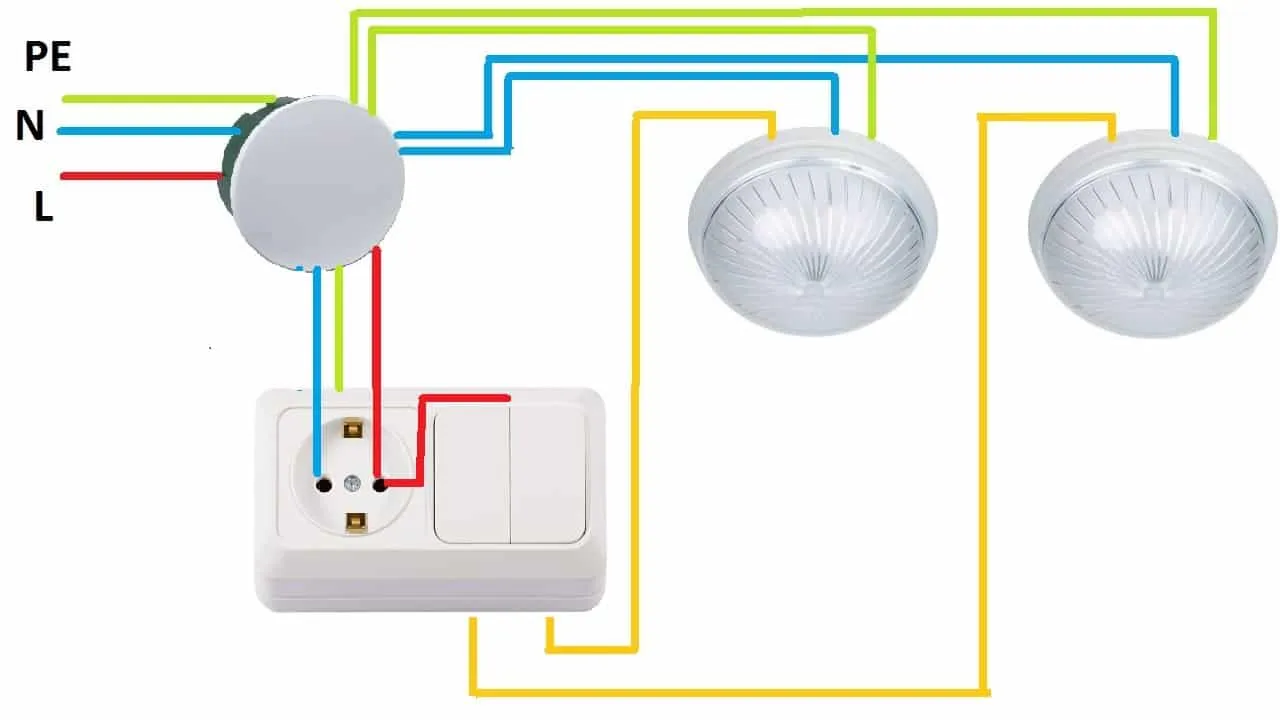

Схема подключения с розеткой в одном корпусе
Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

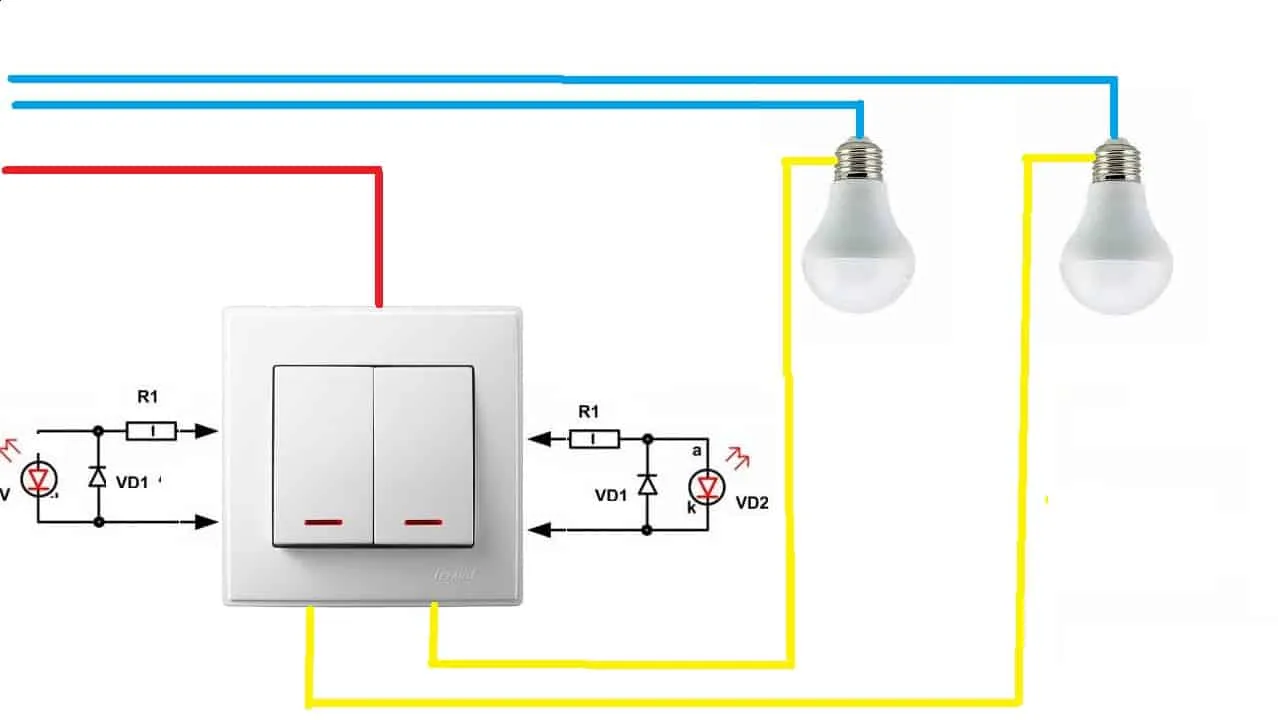

Схема подключения выключателя с подсветкой
Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Возможные схемы подключения двухклавишного выключателя

По своему конструктивному исполнению двухклавишный электровыключатель является устройством, состоящим из двух одиночных ключей, помещенных в один корпус. Подвод заземляющего и нулевого проводов осуществляется напрямую. Фаза должна пройти через электровыключатель, чтобы при нажатии на клавишу электрическая цепь замыкалась и разрывалась.

Конструктивное исполнение двухклавишного электровыключателя
Конструктивное исполнение двухклавишного электровыключателя

Выбор схемы подключения выключателя света с двумя клавишами зависит от количества жил в проводах, выходящих из люстры и потолка:

  • Равное количество. Провода просто скручиваются между собой, с предварительным определением фазы и нуля. Последний из потолка соединяют с нулевым проводом люстры, а фазу из потолка с фазовым проводом люстры и электровыключателя;
  • В люстре больше, чем в потолке. Провода в люстре делят на секции, каждую из которых затем подсоединяют к фазе;
  • В потолке больше, чем в люстре. Случай, характерный для новостроек, предполагающий наличие заземления, узнать которое можно по характерному желто-зеленому окрасу. Если в осветительном приборе аналогичный провод не предусмотрен, «землю» просто изолируют.

Кроме деления на схемы по особенностям подключения осветительного прибора, схемы принято разделять по назначению. Предлагаем ознакомиться с наиболее распространенными вариантами и их отличительными особенностями.

Особенности подключения двухкнопочного выключателя на две лампочки

Чтобы при выполнении монтажных работ не возникало особых трудностей, следует хорошо разобраться в схеме подключения двойного выключателя на две лампочки. Если квартира построена сравнительно недавно, в состав электрической сети обязательно будет входить заземляющий провод, который следует подсоединить к каждому из светильников (к корпусам).

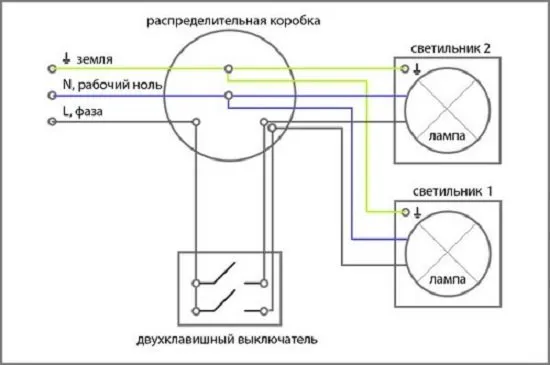

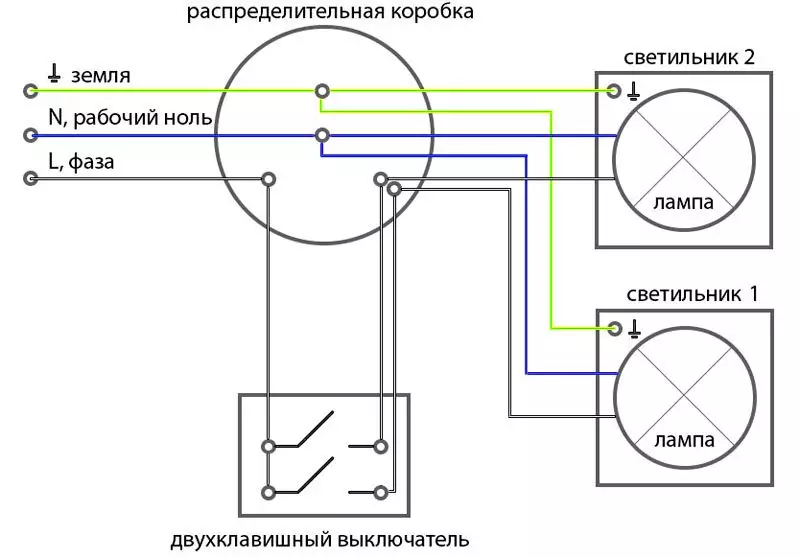

Схема подключения двух светильников к одному электровыключателю при наличии заземляющего провода
Схема подключения двух светильников к одному электровыключателю при наличии заземляющего провода

Если дом построен достаточно давно, то заземления в таком случае, скорее всего, не будет. Иногда при возведении современных коттеджей отказываются от заземления из-за низкой мощности бытовых осветительных приборов. В этом случае заземляющую жилу следует тщательно изолировать, чтобы исключить внештатную ситуацию при последующей эксплуатации системы.

Схема подключения двух светильников к одному электровыключателю без заземляющего провода
Схема подключения двух светильников к одному электровыключателю без заземляющего провода

Представленная схема подойдет для двух вариантов подключения: одного светильника, включающего две лампы, и двух независимых осветительных приборов. Фазу подключают к входной клемме электровыключателя, а затем через независимые отводящие контакты подводят к осветительным приборам.

Как подключить люстру на двойной выключатель: особенности используемой схемы

Если люстра комплектуется двумя и более лампами, стоит позаботиться о возможности ступенчатого регулирования уровня освещения. Двухклавишный электровыключатель позволит при необходимости включить все лампы люстры или заранее определенное минимальное количество. Число включаемых ламп будет зависеть от выбранной схемы подключения и нажатой клавиши.

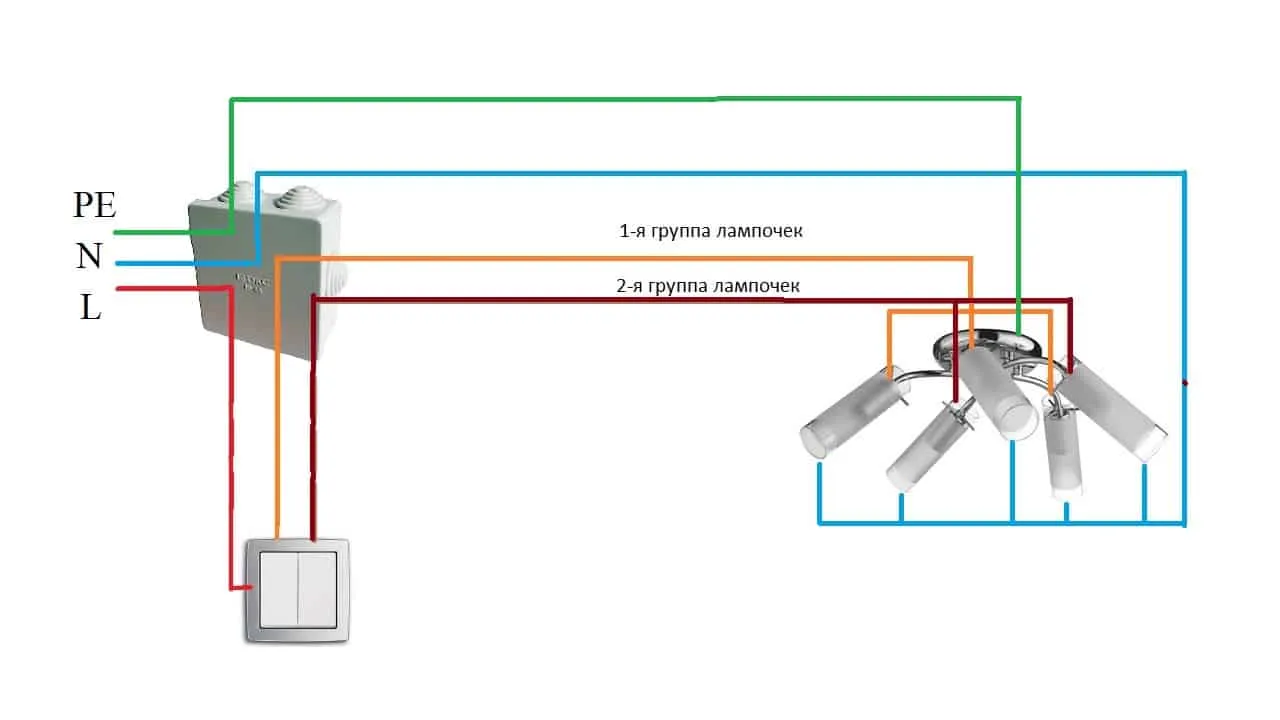

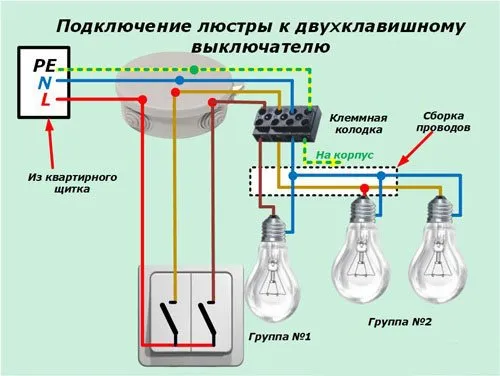

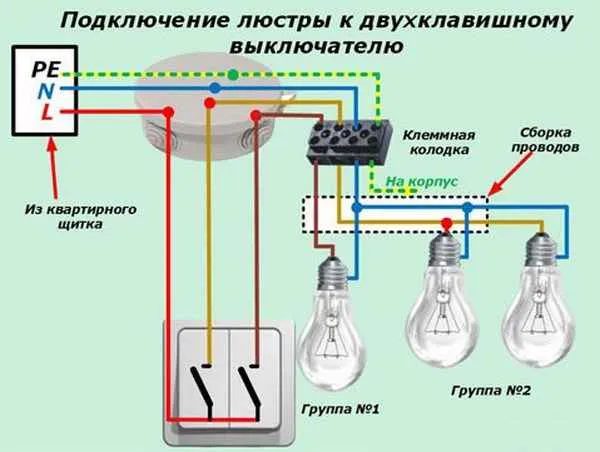

Схема подключения люстры к двойному электровыключателю
Схема подключения люстры к двойному электровыключателю

Прежде чем приступить к подключению люстры к двойному выключателю, следует разобрать с видом жил, выделив фазную и нулевую. Включив клавиши выключателя в рабочее положение, следует дотронуться индикатором напряжения до зачищенных концов каждой жилы. При касании фазы индикатор загорится, при касании нуля – останется неизменным. Фазу стоит пометить маркером, чтобы не перепутать при последующем монтаже.

Совет! Не следует ориентироваться на цвет изоляции конкретной жилы. Особенно, если подключение ранее выполнялось другим человеком: велика вероятность ошибки.

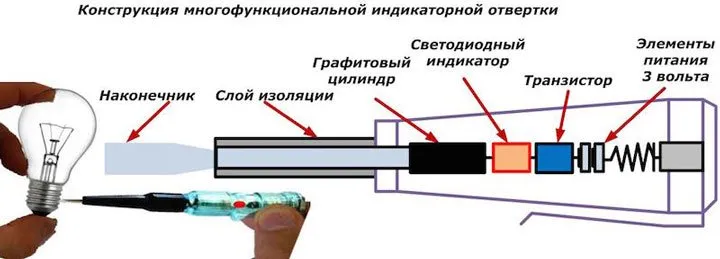

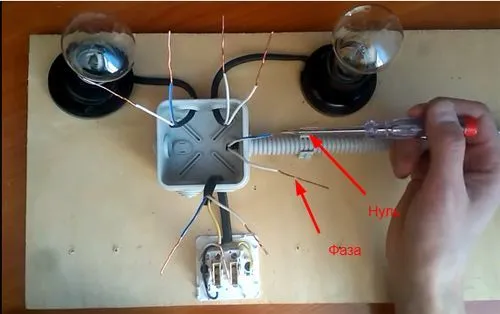

При отсутствии индикатора напряжения, следует снять крышку с электровыключателя и посмотреть, какие жилы подключены к его выходу. Они будут находиться под напряжением. Нуль на люстру будет подаваться от распределительной коробки.

Теперь о том, как подключить люстру к двухклавишному выключателю. Обесточиваем квартиру. Делим лампы светильника на две группы в зависимости от желаемой степени освещенности. При нажатии на соответствующую клавишу электровыключателя будет загораться определенная группа. Лампы каждой группы соединяем между собой последовательно.

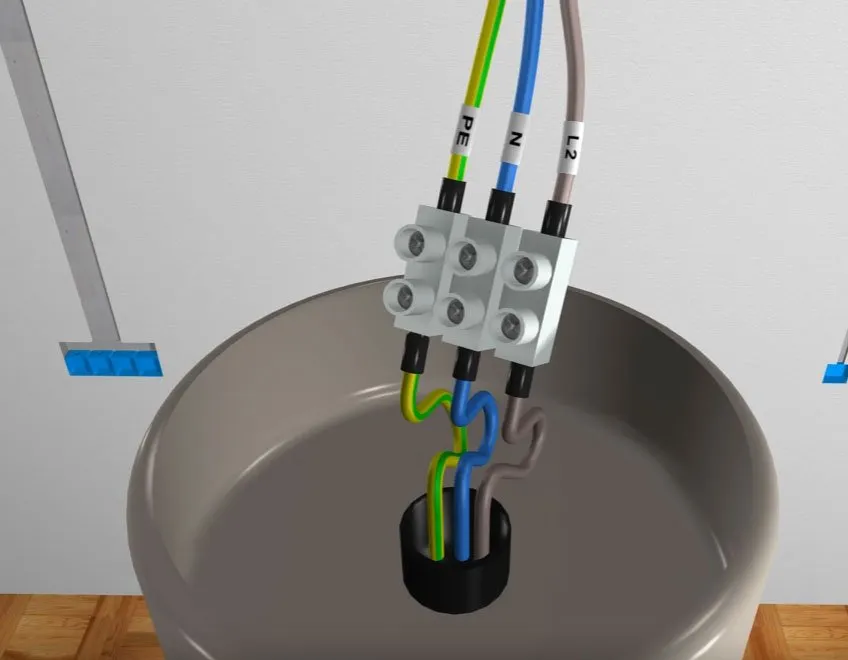

Подключаем каждую группу ламп к нулю, подаваемому из распределительной коробки, и фазе, подводимой из электровыключателя. В итоге должно получиться три скрутки: две, состоящие из фазных проводов, и одна, включающая нулевые жилы. При правильном выполнении работ нажатие первой клавиши приведет к загоранию первой группы ламп, нажатие второй – второй группы.

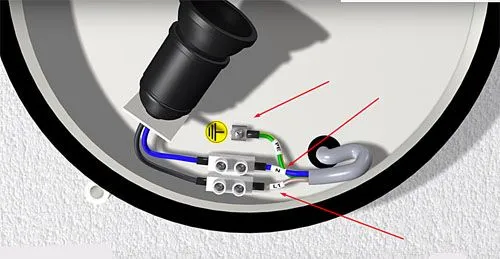

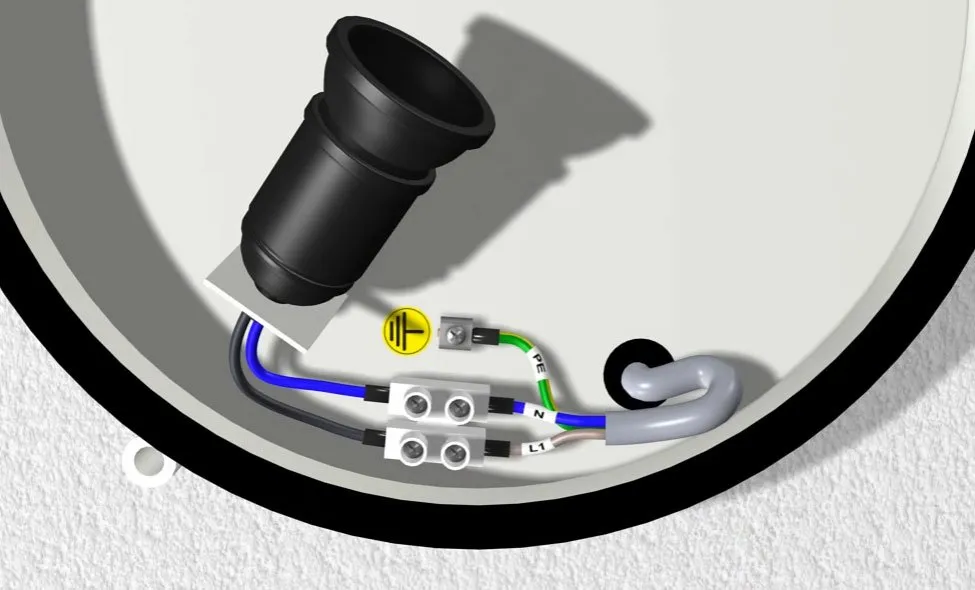

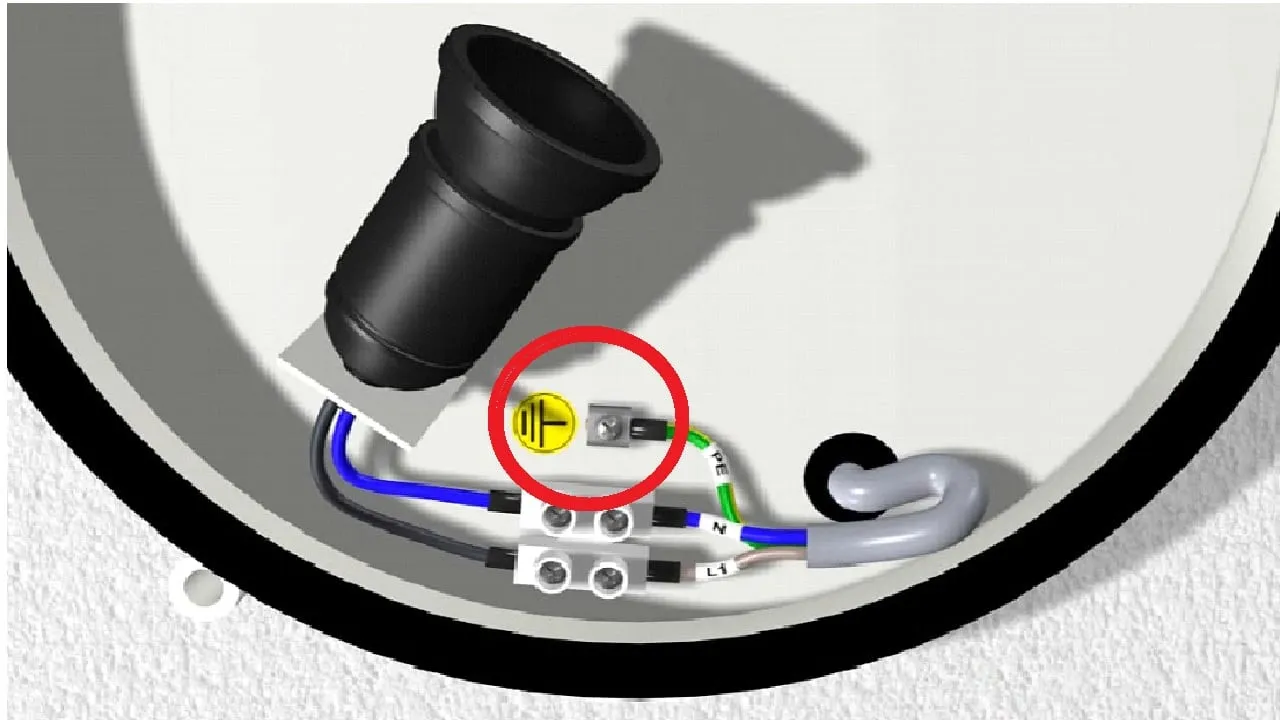

Если люстра имеет металлический корпус, то, согласно нормативным требованиям, его следует заземлить. Для этого в новой квартире необходимо соединить соответствующие жилы светильника и электросети. Это четвертый провод, свисающий с потолка. Если такового не имеется, «землю» внутри люстры следует изолировать.

Подключение двухклавишного выключателя с розеткой: схема и нюансы

Если двойной выключатель устанавливается в коридоре и предназначен для обеспечения освещения двух отдельных помещений, например, ванной комнаты и туалета, большинство выбирает модель с розеткой. В этом случае можно будет не только включать свет в конкретной комнате, но и подключать прямо в коридоре различные бытовые приборы (фен или пылесос).

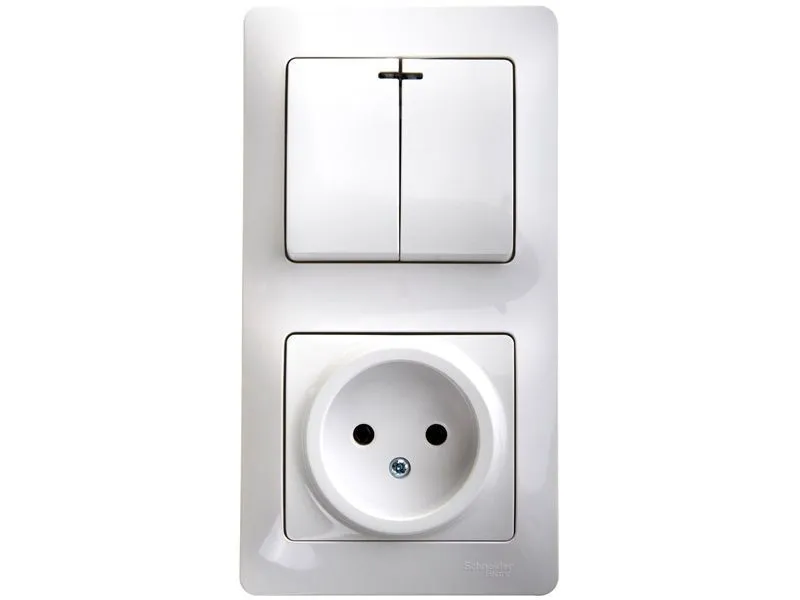

Двухклавишный электровыключатель с розеткой
Двухклавишный электровыключатель с розеткой

Для схемы подключения двухклавишного выключателя и розетки характерен ряд особенностей. Розетку соединяют напрямую с нулем и землей, находящимися в распределительной коробке. Фазу также подключают к розетке, а затем, используя перемычку, подают на вход двойного электровыключателя.

Схема подключения двухклавишного электровыключателя с розеткой
Схема подключения двухклавишного электровыключателя с розеткой

Это позволяет обеспечить постоянное наличие фазы в розетке, а на светильники она будет подаваться только после включения соответствующей клавиши электровыключателя. Подключение светильника осуществляют аналогично схеме подключения люстры к двойному выключателю без розетки. Фазы, отходящие от электровыключателя, соединяют с соответствующими проводами светильников, а нулевые жилы светильников – с нулем, отходящим от электрощита.

Особенности подключения двухкнопочного выключателя: пошаговая инструкция и необходимые инструменты

Не каждый обыватель способен качественно прочитать схему подключения 2х клавишного выключателя. В таком случае определиться с последовательностью работ поможет подробная инструкция, в которой пошагово будет описан монтаж. Следуя ей, весь объем работ можно будет выполнить самостоятельно без помощи профессионалов.

Для начала стоит подготовить инструменты и материалы, которые потребуются при установке двойного выключателя света. Стоит иметь в наличии:

  • Индикатор напряжения (индикаторную отвертку), с помощью которого можно будет проконтролировать наличие напряжения на конкретной жиле;
  • Набор отверток;
  • Плоскогубцы;
  • Бокорезы. О том, как превратить данный инструмент в устройство для зачистки изоляции на проводах говорилось ранее;
  • Изоленту.

Непосредственно сам монтаж двойного выключателя следует выполнять в следующей последовательности:

Фото Описание
Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой Не отключая электропитания, проверяем, какие провода, подключенные к электрощитку и розетке, являются фазовыми. Для этого последовательно подносим индикатор напряжения к каждой жиле. Если индикатор светится, значит, провод находит под напряжением и является фазовым.
Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой Соединяем нулевую жилу, отходящую от электрощитка, с одним из проводов, отходящим от каждой лампочки. В скрутке должно оказаться три провода.
Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой Определяем, какая жила, подсоединена к входной клемме электровыключателя.
Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой Проверяем качество подсоединения проводов к двум выходным клеммам.
Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой Фазу, отходящую от электрощитка, соединяем с жилой, подсоединенной к входной клемме электровыключателя.
Схема подключения двухклавишного выключателя на 2 лампочки, к люстре и с розеткой Провода, подсоединенные к выходным клеммам электровыключателя, соединяем с проводами, подсоединенным к лампочкам. Место соединения тщательно изолируем, чтобы исключить вероятность короткого замыкания в процессе последующей эксплуатации.

Устанавливаем крышку на распределительную коробку и собираем электровыключатель. Включаем электропитание. При правильном выполнении монтажных работ после нажатия одной клавиши будет загораться одна лампа, после нажатия второй – вторая.

Как подсоединить две лампочки к двойному выключателю

В распред. коробку завели питание фаза-ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.

Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.

Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.

Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.

Как подключить выключатель с двумя клавишами

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Меры предосторожности

Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.

Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.

    Правила безопасности:

  • Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта.
  • Перед началом монтажа проверить состояние электропроводки.
  • Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку).
  • Обязательно проверить исправность лампочек, других деталей.
  • С помощью индикатора напряжения проверить отключение подачи тока.
  • Отключить автоматические или пакетные выключатели на домашнем щитке.
  • В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета.
  • Нулевой провод – синий.
  • Все действия проводить с особой осторожностью.
  • Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности.
  • Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции.
  • Лампочка заменяется при выключенном электричестве.
  • Используя лестницу, у основания кладут изоляционный коврик.
  • После подключения электрики в доме не должно быть опасных зон.
  • Контакты присоединяются с соблюдением всех технических норм.

Возможные неисправности

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя. Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме – в этом и заключается секрет, как сделать трансформатор Тесла своими руками.

Особое внимание при этом следует уделить мерам предосторожности. Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях. И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

  1. перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
  2. необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
  3. необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. двухклавишный переключатель в разобранном виде

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. схема подключения двухклавишного выключателя света на люстру

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру. контактная часть выключателя двухклавишного

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт. отвертка пробник контактная с батарейками

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой. подключение общего контакта на двойном двухклавишном выключателе

Далее подключаете два других провода в кабеле на отходящие контактные разъемы. подключение отходящих фазных контактов на двуклавишном выключателе света

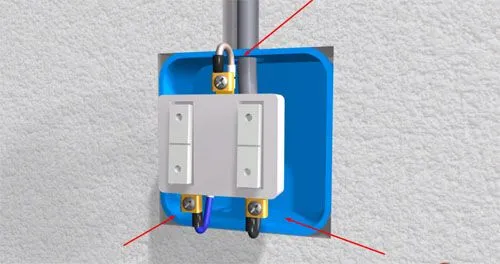

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты. установка монтаж двойного выключателя в подрозетник

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. крепление двухклавишного выключателя
После этого можно вернуть на место все декоративные рамки и сами клавиши. монтаж клавиш двойного выключателя

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

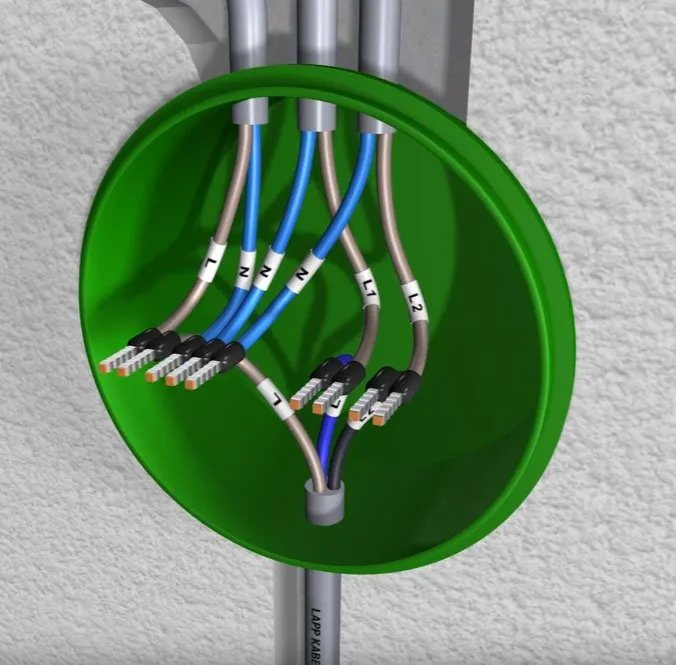

подключение монтаж проводов в распредкоробке для двухклавишного выключателя

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

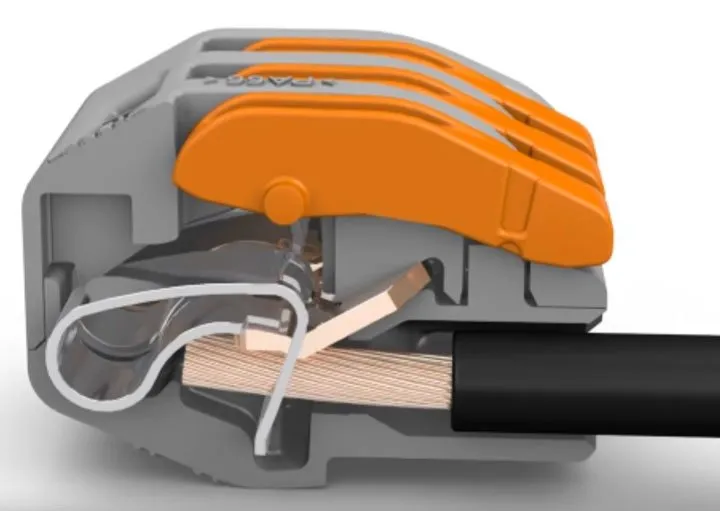

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. быстрозажимные клеммы Wago
Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант. клемма Ваго изнутри

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет. соединение проводов двухклавишного выключателя в распредкоробке без заземления

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них – это проводка которая идет до люстры или бра, а другие две жилы – фазы подключенные на нижние отходящие контакты двухклавишника. монтаж проводов двухклавишного двойного выключателя в распаечной коробке
Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга. монтаж двойного выключателя в распредкоробке соединение контактов с помощью wago

Почему нужно коммутировать фазу?

Приведенная выше схема будет функционировать, даже если поменять местами полярность, но, несмотря на это, на контактную группу (вход «1») должен подводиться именно фазовый провод. Такое условие, выставленное «Правилами устройства электроустановок», напрямую связано с безопасностью. Если коммутировать ноль, то напряжение будет всегда оставаться на контактах, что может привести к серьезным последствиям при обслуживании или ремонте.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки. подключение проводов двухклавишного выключателя света на люстре

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза – серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль – синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе. монтаж проводов двойного выключателя света на лампе освещения

На каких моментах можно «проколоться» или самые распространенные ошибки

  • Самая основная и опасная ошибка – если вы перепутаете ноль и фазу. Если динамический элемент не будет разрывать цепь фазы, прибор будет под постоянным напряжением. Это может закончиться очень плохо.
  • Вторая распространенная ошибка – заведение фазы не на основной контакт, а на второстепенный, отходящий. В этом случае одна из клавиш просто не будет работать, это легко проверить. Светильник будет зажигать все группы ламп только при нажатии обеих клавиш.
  • Третья ошибка – неправильное подключение проводника ноль. Порой его ошибочно подсоединяют к второстепенному проводу фазы.

Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям.

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Источники

  • https://stroy-okey.ru/remont/electrician/shema-podkljucheniya-dvuhklavishnogo-vykljuchatelya/
  • https://elektriksam.ru/kak-podklyuchit-dvuxklavishnyj-vyklyuchatel.html
  • https://first-apartment.ru/kak-podklyuchit-vyklyuchatel-s-dvumya-klavishami.html
  • https://homius.ru/shema-podklyucheniya-dvuhklavishnogo-vyiklyuchatelya.html
  • https://www.asutpp.ru/podklyuchenie-dvuxklavishnogo-vyklyuchatelya.html
  • https://HouseChief.ru/skhema-podklyucheniya-dvukhklavishnogo-vyklyuchatelya.html
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/
  • https://lightika.com/elektroprovodka/podklyuchenie-dvuhklavishnogo-vyklyuchatelya-shema-i-vse-nyuansy-podklyucheniya.html
  • http://remontnichok.ru/elektrichestvo/podklyuchenie-dvuhklavishnogo-vyklyuchatelya-shemy-sovety-instrukciya

Как правильно подключить выключатель на люстру?


Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

  1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

  2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

  3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

  4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

  5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

  6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
