Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования.

Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы.

В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности.

Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Обратите внимание

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

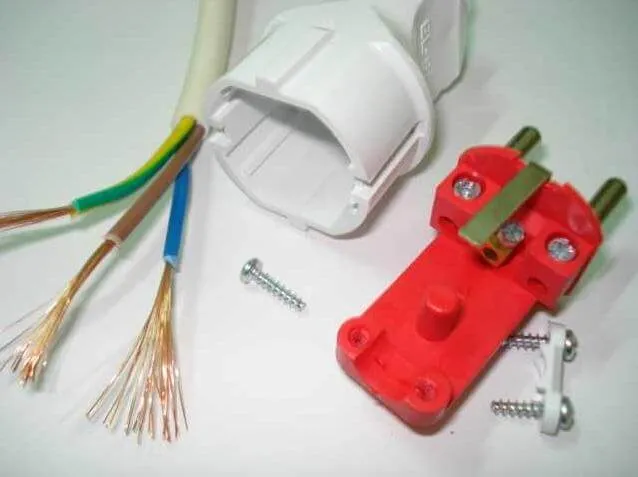

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

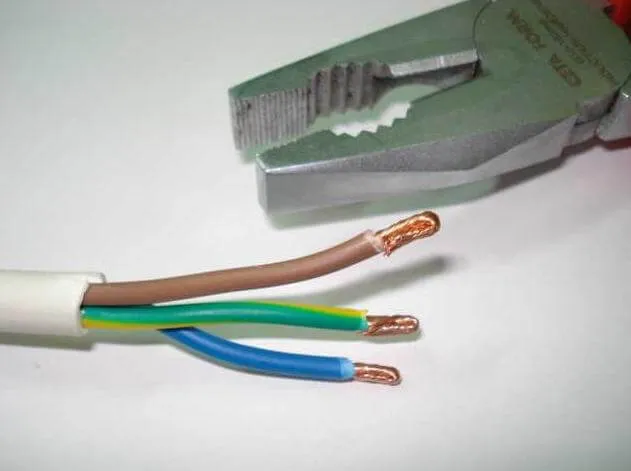

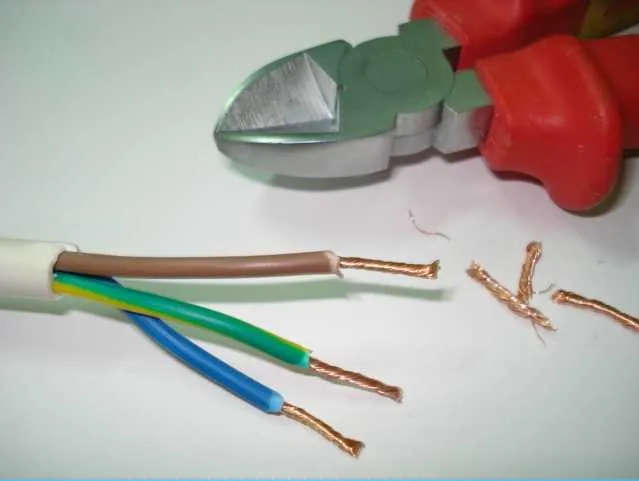

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

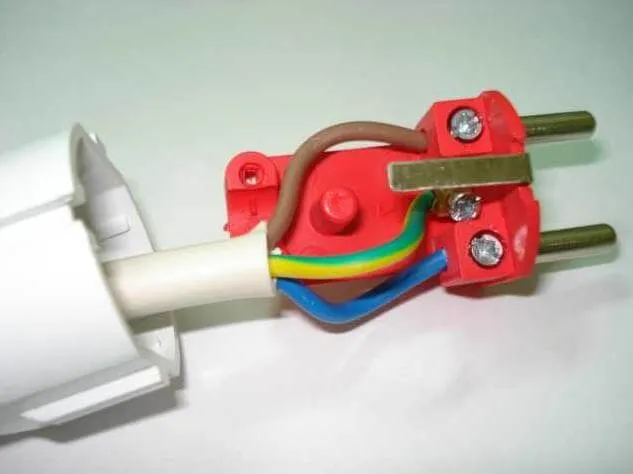

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

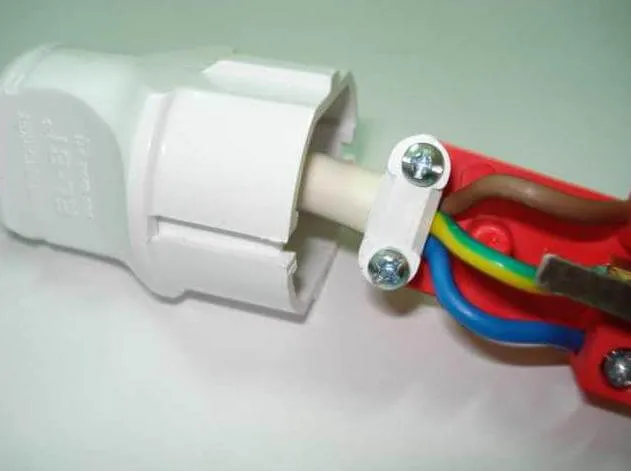

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Рейтинг:(3

Источник: http://remo-blog.ru/e-lektrika/kak-podklyuchit-vilku-s-zazemleniem.html

Куда нужно подключать провода заземления если у дома старая система заземления TN-C?

Ни для кого не секрет, что огромное количество домов в нашей стране имеют старую систему заземления TN-C. Это когда в квартирах разведена двухпроводная электропровода. Один провод фаза “L”, а второй провод проводник “PEN” (совмещенный нулевой рабочий и нулевой защитный проводники).

Сегодня постепенно, но очень медленно, идет модернизация электроснабжения многоквартирных домов, т.е. перевод на более современную и безопасную систему заземления TN-C-S. Если в вашем доме это уже произошло, то это просто счастье для вас )))

А вот ремонт старой электропроводки в квартирах ложится на плечи самих хозяев. Здесь многие люди рассуждают здраво и при капитальном ремонте меняют всю электропроводку. Если у вашего дома система заземления новая TN-S или уже модернизированная TN-C-S, то вы просто обязаны подключать все розетки трехжильным кабелем, т.е. проводники N и PE должны быть самостоятельными жилами.

Важно

Если у вашего дома все еще старая система заземления TN-C, то во время замены электропроводки также используйте трехжильные кабели. Смотрите вперед в будущее. А вдруг в скором будущем в ваш дом приедут электрики и проведут модернизацию электроснабжения всего дома.

В этой ситуации вам нужно будет только подключить нулевые защитные проводники к шине заземления этажного щита.

Если вы не позаботитесь о будущем, сэкономите немного денег и проложите двухжильные кабели, то чтобы вашу квартиру перевести на безопасную систему заземления необходимо будет снова делать капитальный ремонт  с заменой всех кабелей.

Итак, сейчас постепенно перехожу к самому главному смыслу самой статьи.

Ваш дом со старой системой заземления TN-C и вы во время замены электропроводки везде заложили трехжильные кабели. Это правильное решение. Куда подключать две жилы – это “фазу” и “ноль” понятно.

В такой ситуации у людей часто возникает другой вопрос: куда нужно подключить третьи желто-зеленые жилы кабелей, которые предназначены для выполнения функций нулевых защитных проводников? В таком доме же еще нет отдельного магистрального защитного проводника.

Очень часто я слышу следующие ответы на вопрос куда нужно подключать провода заземления если у дома старая система заземления TN-C:

  1. Все заземляющие проводники нужно привести в домашний щиток, подключить в нем на общую шину заземления и затем уже саму эту шину заземления подключить к корпусу этажного щитка.
  2. Все заземляющие проводники нужно привести в домашний щиток, подключить в нем на общую шину заземления, а саму эту шину заземления не подключать к корпусу этажного щитка.
  3. Все заземляющие проводники нужно привести в домашний щиток, подключить в нем на общую шину заземления и затем перемычкой подключить на нулевую шину, т.е. осуществить переход с TN-C на TN-C-S в квартирном щитке.
  4. Все заземляющие контакты в самих розетках нужно соединить перемычками с контактами нулевых рабочих проводников.
  5. Заземляющие проводники нужно подключить к стоякам и радиаторам отопления и водоснабжения, так как они заземлены.

Лично я считаю все эти ответы неверными, ошибочными и представляющими опасность для самих же хозяев квартир. Ниже постараюсь объяснить свою точку зрения. В комментариях вы можете высказать свое мнение по этому поводу.

Давайте сначала рассмотрим ситуацию в доме с новой системой заземления TN-S. Ниже нарисована элементарная схема распределительного щитка. Аналогичная схема будет и у квартирного щитка в доме с модернизированной системой заземления TN-C-S.

Теперь давайте представим аварийную ситуацию, когда на заземляющий контакт розетки попало опасное напряжение. Это может произойти из-за выхода из строя самой розетки, из-за поломки бытовой техники и т.д. Данную ситуацию я изобразил на схеме ниже для третьей по счету розетки.

Совет

Предположим что фаза “L” попала на контакт розетки “PE”. Поверьте, такое случается и довольно часто.

Так как у нас все заземляющие контакты соединены с контуром заземления здания и потенциал земли принято считать равным нулю, то этот “аварийный” ток побежит по пути наименьшего сопротивления.

А именно его путь будет следующим: заземляющий контакт розетки – нулевой защитный проводник в квартире – шина заземления квартирного щитка – нулевой защитный проводник от квартирного до этажного щитка – шина заземления этажного щита – магистральный нулевой защитный проводник – контур заземления здания.

Таким образом получается, что опасный для человека потенциал будет “бежать” по пути наименьшего сопротивления и уходить в землю. Если эта розетка защищена УЗО или дифавтоматом, то эти защитные устройства сразу сработают и обесточат неисправную линию. Так человек будет защищен.

Ниже на схеме я стрелочками показал путь движения тока.

Теперь ниже представлена аналогичная элементарная схема распределительного щитка для дома со старой системой заземления TN-C. Тут приходят в щиток два провода “L” и “PEN”, а на розетки уходит уже новая трехжильная электропроводка.

На этой схеме представлена самая распространенная ситуация.

Это когда все нулевые защитные проводники подключены к контактам розеток с одной стороны и подключены к общей шине заземления с другой стороны, но сама шина заземления не подключена к корпусу этажного щита.

Давайте теперь представим здесь подобную аварийную ситуацию и посмотрим что будет. В третьей розетки фаза “L” попала на заземляющий контакт розетки. Куда дальше она побежит?

Ответ тут логичен – ни куда она не побежит, а просто опасный потенциал попадет сначала на общую шину заземления и потом от нее распространится на все заземляющие контакты всех оставшихся розеток, а через них уже на металлические корпуса электроприборов (холодильник, стиральная машина, микроволновка и т.д.). В этой системе заземления нет связи шины PE с контуром заземления и нет точки с нулевым потенциалом, к которому бы стремился ток. Вывод отсюда можно сделать такой, что в данной ситуации человек может получить поражение электрическим током и может выйти из строя бытовая техника.

Обратите внимание

Теперь давайте разберем все ответы, которые я выше уже перечислил для вопроса куда нужно подключать провода заземления если у дома старая система заземления TN-C?

  1. Все заземляющие проводники нужно привести в домашний щиток, подключить в нем на общую шину заземления и затем уже саму эту шину заземления подключить к корпусу этажного щитка.

    Мой ответ: Этого делать нельзя, так как этажный щит может быть не заземлен и опасный потенциал может оказаться на его корпусе и на металлических корпусах вашей бытовой техники. Это будет представлять большую опасность для вас и для других жильцов дома.

  2. Все заземляющие проводники нужно привести в домашний щиток, подключить в нем на общую шину заземления, а саму эту шину заземления не подключать к корпусу этажного щитка.

    Мой ответ: Так делать нельзя. Данную ситуацию я уже выше рассмотрел в описываемом аварийном случае для дома с системой заземления TN-C.

  3. Все заземляющие проводники нужно привести в домашний щиток, подключить в нем на общую шину заземления и затем перемычкой подключить на нулевую шину, т.е. осуществить переход с TN-C на TN-C-S в квартирном щитке.

    Мой ответ: Так делать нельзя. Суть перехода на систему заземления TN-C-S заключается в повторном заземлении PEN проводника в месте его разделения, чтобы опасный потенциал уходил в землю. В квартирном щитке этого сделать невозможно.

    Если при таком подключении проводников случится аварийная ситуация и фаза попадет на контакт заземления розетки, то просто получится короткое замыкание. Проводник PE соединен же перемычкой с проводником N и поэтому получается что “фаза” сразу попадает на “ноль”.

    А мы знаем, что короткое замыкание происходит с искрами и отгоранием контактов. “Бабах” может произойти в вашей розетке или бытовой технике, что может быть очень опасно.

  4. Все заземляющие контакты в самих розетках нужно соединить перемычками с контактами нулевых рабочих проводников.

    Мой ответ: Так тоже делать нельзя. Эта ситуация аналогична с ситуацией из ответа №3.

  5. Заземляющие проводники нужно подключить к стоякам и радиаторам отопления, так как они заземлены.

    Мой ответ: Так делать нельзя. Заземление стояков отопления и водоснабжения может быть нарушено. Например, кто-то этажом ниже во время ремонта вырезал старые металлические труби и поставил новые полипропиленовые.

    Связь металлических труб верхних этажей с “землей” будет нарушена. В такой ситуации если опасный потенциал попадет на заземляющий контакт розетки, то под напряжением окажутся стояки и трубы отопления и водоснабжения.

    Это очень опасно для вас и для и для других жильцов дома.

Теперь перехожу с своему ответу на вопрос куда нужно подключать провода заземления если у дома старая система заземления TN-C.

Лично я считаю, что нулевые защитные проводники необходимо подключать следующим образом:

  • В квартирном щитке нужно установить общую шину заземления и подключить к ней все приходящие от розеток третьи желто-зеленые жилы кабелей.
  • Во время ремонта проложить отдельный провод, например ПУГВ, для организации заземления шины PE квартирного щитка от шины PE этажного щита или использовать для этих целей трехжильный вводной кабель. В домашнем щитке нулевой защитный проводник можно подключить к шине заземления. В этажном щите его не подключать, а просто аккуратно скрутить и спрятать от посторонних лиц.
  • В самих розетках нулевые защитные проводники не подключать к заземляющим контактам розеток. Их нужно просто аккуратно скрутить и спрятать вглубь подрозетника.

Кто-то скажет, что лучше в самих розетках подключить нулевые защитные проводники, а не подключать их только к шине PE в квартирном щитке. Так же потом при переводе дома на систему заземления TN-C-S будет проще их только завести на шину PE и не вскрывать все розетки, которых может быть несколько десятков.

Отвечаю почему так не стоит делать. Как правило, в одну розеточную группу (линию) может входить несколько розеток. Если в них подключить нулевые защитные проводники и их общую жилу PE не подключать в щитке, то получится следующая ситуация.

Все желто-зеленые жилы одной розеточной группы на пути к щитку всегда объединяются в одну линию (жилу), например, в распределительной коробке. В щиток же приходит всего один кабель от нескольких розеток. Поэтому у всех розеток из одной розеточной группы будет хорошая связь между заземляющими контактами.

Важно

Если “фаза” в одной из таких розеток попадет на ее заземляющий контакт, то эта “фаза”  также попадет и на заземляющие контакты остальных розеток. Так будет опасная ситуация в нескольких розетках.

Так вот, если вы подключите провода заземления по предложенной схеме, то будет исключена опасная ситуация с попаданием фазы на заземляющие контакты всех розеток и на металлические корпуса бытовой техники. Тут фаза, попавшая на заземляющий контакт розетки, дальше него никуда не пойдет и аварийная ситуация будет только в одной точке, а не во всей квартире.

Ниже представлена правильная схема подключения проводов заземления в доме со старой системой заземления TN-C. Красные крестики означают, что сюда приходит нулевой защитный проводник, но не подключается.

Надеюсь мои рассуждения и доводы по этому вопросу вам понятны. Если вы придерживаетесь другого мнения и считаете, что я не прав и ошибаюсь, то обязательно это напишите ниже в комментариях. Найти правильное и безопасное решение в подключении проводов заземления в домах с системой заземления TN-C будет очень полезно вам и мне самому. Спасибо!

Улыбнемся:

Источник: http://sam-sebe-electric.ru/component/jcomments/ban/3068/1660eb6259efbc72047db7d9f371e819

В данной статье рассмотрим, как осуществить замену двухпроводной проводки на трехпроводную с системой защитного заземления.

При организации бытовых систем электроснабжения процедура по устройству заземления является обязательным мероприятием. Это наиболее простой способ избежать поражения током при повреждении изоляции проводов и/или возникновения в сети коротких замыканий. Заземление также способно обеспечить защитой от выхода из строя различной бытовой электротехники.

К сожалению, во множестве старых (и не только) домов и квартир заземление электропроводки отсутствует, вместо него используется зануление, или защита отсутствует вовсе. Зануление, как показала практика, не самый надежный способ защиты, т. к.

эта система, по сути, защищает лишь оборудование при возникновении коротких замыканий.

При повреждении изоляции и утечки тока на корпус электротехнического устройства система зануления не сможет уберечь человека от поражения током (если тот случайно коснется оголенной части корпуса).

Кратко о бытовых системах заземления

Начиная с 2003 года в силу вступило постановление, в котором приведены обновленные требования к строительству и переоборудованию многоквартирных домов (и других строений), в том числе к устройству систем заземления. По правилам, здания должны оснащаться стояком, состоящим из 5 проводов, где 5-й служит в качестве заземляющего проводника.

Касательно частных домов. Системы заземления (при отсутствии) должны устраиваться жильцами самостоятельно. Обычно такая система представляет собой заземляющий контур, вкопанный в грунт. Контур, как вариант, выполняется из 3–4 стальных кольев, вбивающихся в землю и объединяющихся в единую цепь.

Для организации системы заземления в доме/квартире используются трехжильный кабель, подключение которого выполнятся по несложной схеме. Рассмотрим этот вопрос детальнее.

Основные моменты монтажа системы заземления

Весь процесс по монтажу системы заземления можно условно разбить на следующие части:

1.    Монтаж проводки/демонтаж и последующая замена двухжильного кабеля на трехжильный проводник (в непереоборудованных домах/квартирах).


Если выполняется замена электропроводки, в этот пункт также добавляются процедуры по демонтажу и последующей установке новых электроприборов (выключатели, розетки, выходы для подключения светильников и др.

), имеющих специальные выводы для подключения заземляющей жилы. На рисунке показан пример розетки в разобранном виде с заземляющим контактом (центральная контактная площадка).

2.    Соединение трехжильного кабеля с электроприборами. Технически трехжильный кабель подключить к розетке предельно просто. Все, что требуется проделать, это соединить каждую жилу провода с выходом на электроприборе. Однако здесь следует иметь в виду, что каждая жила должна подключаться к соответствующему по функционалу выводу розетки, т. е. к земле, нулю и фазе.

Понять «роль» жилы в кабеле несложно. Для этого достаточно изучить спецификацию проводника, предоставляемую производителем. Каждая жила имеет свою уникальную цветовую маркировку, обозначающую ее принадлежность к фазному, нулевому или заземляющему проводнику.

3.    Соединение трехжильного кабеля в распределительной коробке Распределительная коробка служит для объединения группы кабелей в единую цепь. Различают центральную и локальную коробки. Центральная устанавливается на входе в дом/квартиру сразу после щитка. Локальные коробки служат для объединения проводки конкретного участка системы электроснабжения.

В случае, например, с комнатой в коробке объединяются провода, идущие от всех комнатных выключателей, розеток и других электроприборов. К каждой коробке по отдельности подводится фаза, ноль и земля. Таких распределительных точек в системе электроснабжения может быть несколько, и каждая из них затем объединяется с центральной коробкой.

4.    После чего остается трехжильный кабель подключить к распределительному щитку При подключении кабеля к щитку снова может встать вопрос о том, какую жилу и к какому контакту ее следует подключать.

Совет

На самом деле, здесь все просто. На поверхности щитового оборудования можно найти такие обозначения, как «L1», «L2», «L3»… (фазные выходы), «N» (рабочий ноль) и «PE» (защитное заземление).

Отсюда несложно догадаться, какую жилу и куда следует подключить.

Здесь стоит иметь в виду, что заземляющей шины как таковой может не оказаться — скорее всего это означает необходимость подключения земли напрямую к металлическому корпусу щитка (в этом случае лучше обратиться к специалисту).

Трехжильный кабель: подключение и удлинение

Рассмотрим еще один момент, связанный с устройством систем заземления, а именно — правила соединения токопроводящих жил друг с другом. Возникает такая необходимость при удлинении трехжильных кабелей и/или их монтаже в распределительных коробках.

Существует несколько безопасных и надежных способов соединения жил. Сюда относятся:

•    Опрессовка. В этом случае жилы помещаются в металлическую гильзу, которая затем обжимается специальным инструментом — пресс-клещами. Поверх гильзы устраивается изоляция. •    Сварка. Производится при помощи маломощных специальных сварочных аппаратов. •    Пайка.

Технология соединения такая же, как и при пайке, например, радиодеталей. •    Соединение винтовыми клеммами. Простой и быстрый способ. Такие зажимы имеют в своей конструкции несколько контактных площадок с разъемами для подключения жил.

Сами жилы фиксируются болтовым соединением.

•    Соединение самозажимными зажимами. Еще более простой способ. В отличие от устройств предыдущего типа здесь отсутствуют болты. Соединение жил производится путем их фиксации при помощи пружинных контактов.

Не рекомендуется производить удлинение трехжильных кабелей и/или соединение токопроводящих жил методом скрутки и последующей изоляции изолентой. Так соединять провода можно лишь на короткое время.

У нас Вы можете купить трехжильный кабель

  • В нашем каталоге представлены различные марки трехжильных кабелей по выгодным ценам.
  • Специалисты “Кабель.РФ” знают все о данной продукции, поэтому грамотно проконсультируют Вас в выборе кабеля с учетом технических требований и помогут осуществить своевременную доставку.

Оставьте заявку на продукцию

Источник: https://cable.ru/articles/id-1842.php

Легкая методика — как подключить розетку с заземлением своими руками

Замена проводки в квартире или доме предусматривает подбор электрофурнитуры, к которой относятся и розетки.

Главные требования, учитывающиеся при подборе розетки — качество и надежность. Уделяется также внимание внешнему виду. Хотя розетка — небольшая деталь интерьера, её дизайн способен повлиять на вид помещения в целом.

На рынке представлены многие отечественные и зарубежные производители розеток, что с одной стороны облегчает подбор розетки по внешнему виду, а с другой затрудняет выбор по техническим характеристикам. Особенно трудно разобраться во всех тонкостях неопытным покупателям.

На самом деле выбрать розетку легко! Это последнее звено электропроводки, с которым ежедневно контактирует человек. Прежде всего важна безопасность такого «общения». Чтобы ток случайно не попал на детали розетки и корпус электрических приборов, должна быть предусмотрена возможность отвода тока. Рассмотрим подробнее, зачем заземление в розетках.

Зачем нужно заземление в розетке?

Электрическая розетка с заземлением имеет три контакта. Третий предназначен для провода заземления, который тянется к электрощиту и подключен к специальной клемме заземления.

Подключение розетки с заземлением возможно только в тех помещениях, где проложена проводка с тремя жилами. Соответственно, её использование для помещений с проводкой из двух жил не имеет смысла. В такой сети не предусмотрено заземление и розетка не будет выполнять функцию защиты от поражения электричеством.

Заземление розеток в квартире, частном доме – это гарантия безопасности для человека и долгой службы электрических приборов.

Обратите внимание

В инструкциях всех электроприборов указывается, что их использование без заземления запрещено.

Поэтому, если проводка в доме или квартире устаревшая – из двухжильных проводов, следует обязательно поменять её на проводку, имеющую три жилы.

Такая проводка соответствует всем стандартам безопасности. А затраченные на замену проводки деньги обязательно окупятся здоровьем жильцов и долгой службой приборов.

Особо опасно использовать без заземления приборы с металлическим корпусом (например, электроплиту), а также приборы, соприкасающиеся в процессе работы с водой (например, бойлер или посудомоечную машину).

Особенности установки розетки с заземлением

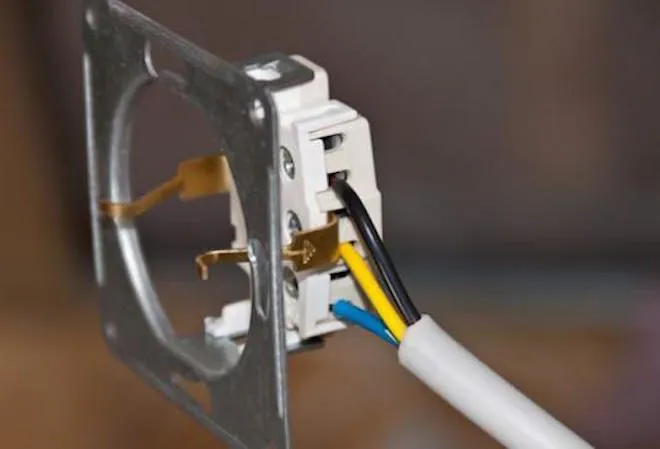

Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.

Перед тем, как установить розетку с заземлением, определяется тип проводки. Для этого демонтируется старая розетка. Еcли подведено два провода – заземления нет, в наличии только фаза и нейтраль (нулевая фаза).

При покупке розетки учитывается качество продукта и отдаётся предпочтение производителю, хорошо зарекомендовавшему себя на рынке. Корпус её должен быть без повреждений.

Для дома подходят так называемые «внутренние» розетки – они встраиваются при установке в выемку стены. Рекомендуемый номинальный ток отключения для домашней розетки от 30 до 100 миллиампер. Информацию о номинале можно прочесть на обратной стороне розетки.

Российские образцы обычно рассчитаны на 10 или 6,3А; зарубежные – на 10 или 16А.

Особое внимание уделяется размеру отверстий и расстоянию между ними. У европейских образцов и диаметр, и расстояние больше. Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные.

Из правильно подобранной розетки вилка вынимается с небольшим усилием!

На рынке представлено большое разнообразие розеток с заземлением:

  • Есть образцы с защитой от перегрузки – внутри находится встроенный предохранитель, который перегорает при коротком замыкании.
  • С защитой от утечки тока – специальное устройство отключает розетку в случае обнаружения утечки. Розетка идеально подходит для детской комнаты! Стоит малышу что-нибудь засунуть в розетку, как тут же сработает защита.
  • С защитой от перенапряжения — автоматически отключается при скачке напряжения в сети, подходит для подключения дорогих приборов.
  • С механической защитой – специальные шторки защищают от касания к контактам.
  • С молниезащитой – для регионов с сильной грозовой активностью.
  • Для мощных приборов – рассчитаны на ток в 20 и больше ампер. Всегда продаются со специальной вилкой.
  • Универсальные – в комплекте с разъёмами для разных типов вилок.

Подрозетник выбирается исходя из типа стены. Коробка подрозетника фиксируется внутри стены, в специальной выемке.

Для гипсокартона, дерева, пластика используются коробки для гипсокартона. А для кирпича, бетона, пенобетона – коробки для бетона. Крепятся они гипсовым или алебастровым раствором.

Внимание! Рабочий корпус изделий должен быть качественным – изготовленным из керамики. Контакты розетки – из хорошего металла (не фольги!).

Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации. Перед установкой отключается питание на электрощите. Провода разводятся в стороны.

Важно

Фаза определяется электрическим тестером (пробником). Обычно провода отличаются по цветам. Желто-зелёная изоляция обозначает заземление. Если провода одного цвета, найти фазу поможет тестер.

Правила подключения проводки: фаза — справа, нейтраль — слева, заземление — к верхней или центральной клемме розетки.

Неправильное подключение — на что обратить внимание

Основная ошибка при подключении случается, когда розетка с тремя контактами (заземлением) устанавливается на проводку, имеющую две жилы.

В этом случае нейтральный провод используется и как заземление.

Важно! Не устанавливать в розетке перемычку от нейтрали к клемме заземления. Это действительно опасно для жизни.

Почему нельзя этого делать:

  1. Любое повреждение изоляции нейтральной жилы приведёт к замыканию фазы на корпус приборов, при этом сами приборы не работают – розетка будет казаться безопасной.
  2. В двухжильной проводке обе жилы одного цвета. На электрическом щитке легко поменять местами фазу и нейтраль. Это может случайно сделать даже электрик, обслуживающий дом. В результате на корпуса розеток попадёт фазное напряжение.

Как проверить заземление в розетке

Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.

Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.

Горящий при касании к заземлению индикатор свидетельствует о неправильном подключении или повреждении розетки.

После определения фазы можно приступать к основным измерениям.

Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.

Отсутствие напряжения может указывать на следующее:

  • между фазой и нейтралью свидетельствует о наличии обрыва последней,
  • между фазой и заземлением – об отсутствии заземления,
  • между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.

Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление.

Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.

Совет

А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.

При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.

Видео с подробнейшей инструкцией для установки розетки с заземлением

Источник: http://elektrik24.net/provodka/rozetki/kak-podklyuchit-s-zazemleniem.html

Соединение сетевого кабеля — с электрической вилкой

Электрические вилки представляют из себя элемент штепсельного соединения и предназначены для разъемного подключения электрических приборов к электрической розетке.

Типы электрических вилок разнообразны как в своем исполнении так и в своем применении.

Для применения в быту, используются электрические вилки:

  • с заземлением;
  • без заземления.

Электрическая вилка без заземления

Электрические вилки с заземлением

Электрические вилки с заземлением используются при необходимости выполнить защитное заземление для таких электрических бытовых приборов как:

  • электрические плиты;
  • стиральные машины;
  • светильники;
  • обогревательные приборы

и  другой бытовой техники.

Для бытовых электрических приборов —  заземлению подлежат металлические части корпуса,  заземление  является как средство защиты от прикосновения человека к данным электрическим приборам, оказавшимися под напряжением в следствии нарушения изоляции.

Для чего необходимо защитное заземление

Действие защитного заземления создает уменьшение тока в теле человека при касании к металлическим частям электрических бытовых приборов.

На фотоснимке  наглядно показано выполнение  болтового контактного соединения проводов кабеля со штырями электрической вилки, — предназначенными для штепсельного соединения с  контактами  электрической розетки.   В данном варианте рассматриваются три болтовых электрических соединений:

Для надежности электрического соединения, на  оголенные концы проводов можно нанести небольшой слой олова лужение медных  проводов оловом.

Лужение проводов — для контактного соединения

Предварительное лужение оголенных концов медного провода,  позволяет увеличить сопротивление в электрическом болтовом соединении штепсельной вилки, — в следствии чего, срок эксплуатации как для:

  • электрической вилки;
  • электрической розетки,

— значительно увеличится.

Лужение оголенных концов проводов сетевого кабеля для последующего  контактного соединения с электрической вилкой — проводится следующим образом:

Оголенные концы проводов сетевого кабеля

Концы оголенных проводов многожильного медного провода — закручиваются в петлю, под диаметр болта как это показано на рис.1, (а).

Далее, изготовленные в петлю, концы проводов протравливаются канифолью и затем наносится небольшой слой олова.

лужение оголенных концов медных  проводов

На своем примере, лужение медного провода мною проводится иначе.  Для этого понадобится паяльная кислота, — оголенный конец провода смачивается в паяльной кислоте и тут же паяльником наносится слой олова на медный провод.

Сама суть конечно же состоит ни в том, — кто и как проводит лужение медного провода.  Суть состоит в качественном выполнении подобных работ.

Устройство электрической вилки

Электрическая вилка состоит из:

  • двух штырей;
  • корпуса электрической вилки;
  • болтового крепления сетевого кабеля;
  • болтовых  контактных  креплений  двух проводов  сетевого кабеля;
  • двух частей корпуса электрической вилки.

рис.1

На данном фотоснимке показаны детали простой электрической вилки — без заземления.

Чаще, такие электрические вилки используются для:

  • настольных ламп;
  • аквариумного освещения;
  • настольных вентиляторов

и так далее, где непосредственно нагрузка для подобных электрических приборов является незначительной.

детали  электрической вилки без заземления

Любые электрические вилки  имеют как бы свое отдельное назначение в своем применении.

Можно самим наблюдать из своей практики, что допустим если электрическая вилка не будет соответствовать мощности электрического прибора, к примеру взять электрическую плиту с одной конфоркой, — электрические контактные соединения проводов кабеля:

  • с  электрической вилкой;
  • с  электрической плитой,

— будут подвергаться большому значению силы тока подгорать, нагреваться,  в следствии несоответствующего малого значения сопротивления.

Здесь мы вынуждены вспомнить электротехнику,  —   что мощность в цепи переменного  тока, — равняется произведению силы тока и напряжению на зажимах.

Для значения силы тока, ток для определенного участка электрической цепи будет зависеть от напряжения на зажимах данного участка, деленного на сопротивление этого участка.

При приобретении электрической вилки,  считаю необходимым,  не пренебрегать в совете с продавцом — консультантом  в покупке данного товара на предмет учитываемой мощности того или иного Вашего  электрического прибора бытовой техники.

Ко всей прочей информации, электрические вилки имеют следующие модификации:

Электрические вилки с индикатором и выключателем

Электрическая вилка  угловая с заземлением

Электрическая вилка штамповочного исполнения не подлежащая ремонту

Корпуса штепсельных разборных вилок  обычно изготавливаются из пластика.

Обратите внимание

Приобретая евровилку, нужно принимать во внимание,  чтобы данная электрическая вилка была в соответствии с электрической розеткой, —  это так же  необходимо  учитывать.

Допустим Вы подключили на подзарядку свой сотовый телефон в электрическую розетку, — а аккумуляторная батарея сотового телефона не заряжается.

В чем может быть причина, в неисправности сотового телефона? — Нет, причина состоит в несоответствии штепсельного соединения —  вилки зарядного устройства сотового телефона с  электрической розеткой.

Изложенная тема в нашем понимании вроде бы простая — но не совсем… и имеет свойственные последствия в выборе и замене той или иной электрической вилки.

Источник: http://zapiski-elektrika.ru/elektrika-doma/soedinenie-setevogo-kabelya-s-elektricheskoj-vilkoj.html

Как подключить заземление?

В последние годы строительные фирмы всё чаще предлагают квартиры без внутренних работ, в которых потенциальный покупатель сможет раскрыть свой дизайнерский талант.

Электропроводка в таких квартирах обычно уже проложена, но на местах установки розеток есть только торчащие из стены провода, так что некоторые работы по их монтажу придётся выполнять самостоятельно.

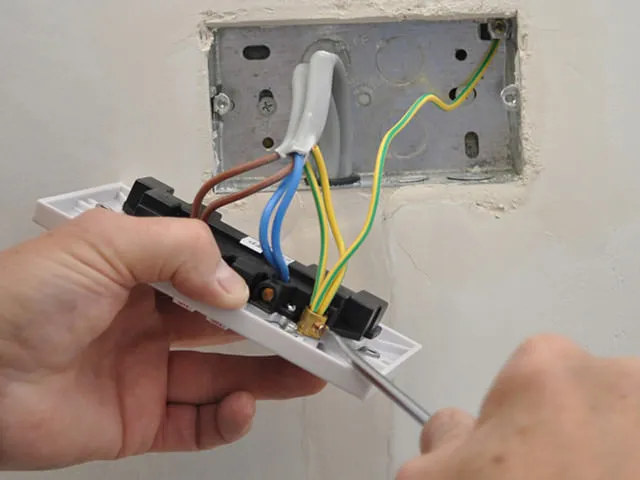

Как подключить розетку с заземлением

Перед началом работ нужно отключить автоматы и убедиться в отсутствии напряжения на проводах. Розетки устанавливаются в монтажные коробки, и провода наружу выводятся через них.

Перед монтажом провода необходимо укоротить до нужной длины и зачистить их концы от изоляции, а с розетки нужно снять лицевую часть. На внутренней стороне розетки расположены клеммы с зажимными винтами, куда вставляются провода и фиксируются.

Изоляция проводов различается по цветам: темно-коричневый провод подключается к фазе, а синий к нулю. На розетке около клемм для их подсоединения часто наносятся метки в виде стрелок.

Жёлтый провод с зелёной полосой – это заземление, и он должен быть подключен к соответствующей клемме, которая соединяет его с «усиками».

После подключения проводов розетка вставляется на своё место и фиксируется в коробке винтами. Лицевую панель обычно монтируют уже после оклейки обоями или покраски стен.

Как подключить вилку с заземлением

Некоторые бытовые электроприборы не комплектуются вилками на сетевых шнурах, а рассчитаны на прямое подключение. Но если уже имеется розетка под этот прибор, то на провод вилку можно установить самостоятельно.

Вилки бывают разборные и неразборные. Если дома завалялась неразборная вилка от старого электроприбора, ее не следует использовать. Во-первых, на ней может быть «уставшая» изоляция, а во-вторых, лишние скрутки на проводах тоже не нужны, лучше приобрести новую разборную вилку.

При помощи отвёртки нужно открутить винт и разобрать корпус вилки, вынуть резиновое уплотнение и одеть его на кабель. Нередко на концах проводов бывают клеммы с отверстиями, и если это так, то можно приступать к их монтажу.

Важно

Если клеммы отсутствуют, необходимо зачистить концы и свернуть их кольцом при помощи круглогубцев, а после этого залудить.

Провода фиксируются винтами. Очень важно жёлто-зелёный провод заземления установить на своё место. Остальные два можно прикручивать как угодно.

Как подключить заземление к щитку

Все провода заземления от потребителей должны сходиться к щитку. В нём должна находиться заземляющая шина, представляющая собой обычный клеммник с механической фиксацией проводов.

Перед подключением проводов необходимо убедиться в том, что этот клеммник соединён с заземляющим контуром здания.

Все работы в щитке необходимо проводить с соблюдением правил электробезопасности и только квалифицированными специалистами. Перед проведением таких работ необходимо обратиться в РЭС для согласования всех вопросов, связанных с их проведением.

Источник: http://euroelectrica.ru/kak-podklyuchit-zazemlenie/

Как подключить вилку?

Как подключить вилку?

Все мы используем электрические приборы как в домашних условиях, так и на работе, причем, очень широко. Любой прибор имеет шнур питания и обычную штепсельную вилку. Вилка на электротехнике может в любой момент выйти из строя. Причиной могут стать следующие факторы:

  • перетирание проводов;
  • перегрузка сети;
  • брак в самой вилке;
  • неисправность розетки;
  • износ
  • и другие.

Несмотря на это, замена вилки – не очень сложный процесс, выполнить его можно в домашних условиях, но нужно знать, как подключить вилку правильно.

Важно понимать, что ремонтировать существующую вилку не стоит, потому как это может быть небезопасно. Перемотанная изолентой вилка долго не проработает, и причиной неисправности может быть вовсе не она. Поэтому, изоленту откладываем в сторону и идем приобретать новую вилку.

Какую вилку выбрать

Вилки бывают двух видов – с заземлением и без него.

Если вилка нужна для такой бытовой техники, как чайник, утюг, стиральная машинка, кухонный комбайн, комнатный обогреватель, то лучше приобрести вилку с заземлением.

Для небольших бытовых приборов, которые используются не так часто, можно покупать вилку без заземлителя. Конечно, лучше, если вы возьмете вилку с собой и приобретете подобную.

Важно также знать, что вилка электроприбора должна выдерживать большую мощность, чем сам прибор. Для таких приборов, как утюг или чайник, понадобится вилка на 10-16А тока, для других может подойти на 6А. Но лучше проконсультироваться со специалистом.

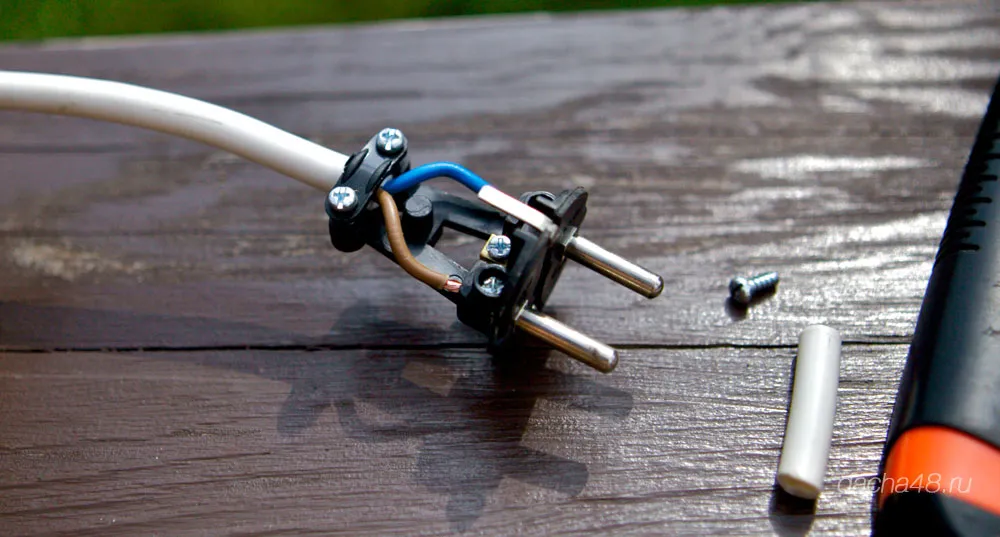

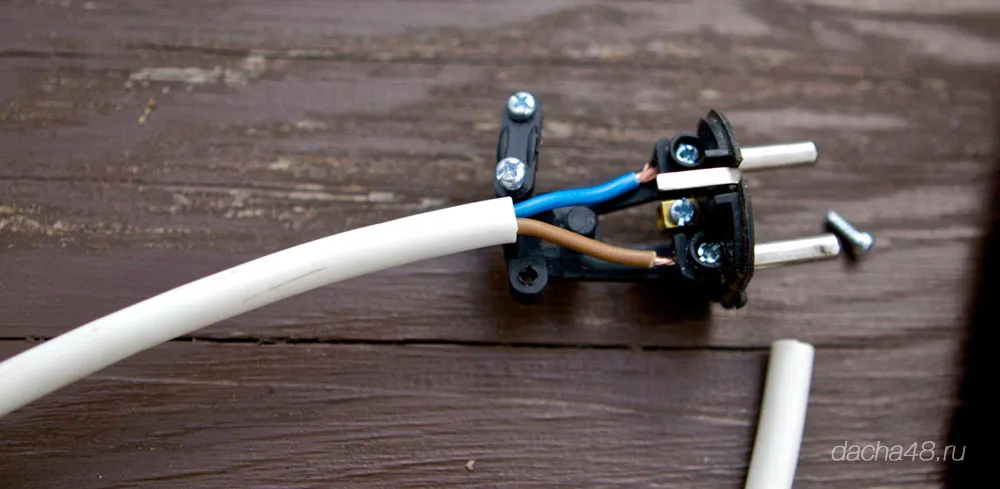

Подсоединяем вилку к проводам

  1. Первым делом зачищаем каждый из проводов в том месте, где была закреплена старая вилка для обеспечения качественного контакта. Если вы умеете обращаться с паяльником, залудите концы проводов, чтобы они не раскручивались и связь была надежной. Разумеется, это делаем тоже для каждого из отдельных проводов. Когда провода готовы, переходим к вилке.
  2. Разбираем приобретенную вилку. Вы увидите специальное место – хомут для закрепления провода (там, где должен проходить провод). Когда провода будут закреплены, придавите их хомутом. С его помощью провода будут более надежно держаться, и контакт останется при резком вырывании вилки из розетки.
  3. Теперь прикручиваем контакты к специальным площадкам внутри вилки.

    В зависимости от вилки это могут быть места около стержней или сами стержни, куда нужно прикрутить провода. Также от конструкции вилки зависит, каким образом закрепляются провода. Бывает два вида креплений – провод вставляется в отверстие и затем закручивается болтом, либо предварительно кольцом обвивается вокруг этого болта и прижимается специальной шайбой.

    Самое главное, чтобы контакт был хорошим, и вам не пришлось через время опять перебирать всю конструкцию.

  4. Теперь весь кабель зажимается хомутом и выполняем сборку вилки.
  5. Если вы подключаете вилку с заземлением, запомните, какой именно провод идет как заземлительный. Обычно, цвет такого провода – желтый с зеленым, но важно не перепутать и все перепроверить.

Вот таким образом можно установить вилку.

Возможно, вам пригодится и статья Как подключить телефонную розетку.

Источник: https://elhow.ru/bytovye-sovety/remont/elektrika/kak-podkljuchit-vilku

Как подключить розетку с заземлением

В частных строениях и квартирах новой застройки, электропроводка которых выполнена с использованием трехжильной проводки, проблема заземления, как правило, решается легко. Но как подключить розетку с заземлением в домах старой застройки, известно не всем.

В таких домах электропроводка выполнена в виде двухпроводной линии, из-за этого задача несколько усложняется. Для её решения вам потребуется провести ряд дополнительных действий. Операции эти сводятся обычно к организации ещё одной (заземляющей) жилы, протянутой от квартирного щитка до заземлённого подъездного электрического щита.

Варианты заземления

Монтаж заземляющего кабеля

При проведении электромонтажных работ, позволяющих без проблем подключать в сеть розетку с заземлением, возможны следующие варианты:

  • Электрический щиток Прокладка дополнительной шины, выполненной из медной проволоки определённого диаметра и протянутой из помещения до подъездного распределительного щитка со свободными заземляющими клеммами.
  • Обустройство так называемого «зануления», суть которого состоит в подключении заземляющего контакта розетки к «нулевому» проводу. Специалисты-электрики считают такой способ подключения более предпочтительным, поскольку в этом случае появляется возможность использования в линии устройств защитного отключения.

При наличии в квартире распределительных коробок подключение может быть выполнено напрямую к ним (при наличии третьей заземляющей жилы, конечно).

Порядок подключения

Виды розеток

Непосредственно перед тем, как подключить двойную розетку с заземлением, вам придётся выполнить следующие подготовительные операции:

  • зачистить концы проводов, подводящих электропитание к розетке;
  • удалить с монтируемого изделия декоративную крышку;
  • ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.

Подключение к распределительному щитку Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:

  1. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода вы можете подключать без учёта их функционального назначения (т.е. их можно менять местами). В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
  2. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику); при этом питающие провода аккуратно заправляются в его корпус.
  3. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
  4. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

В заключение необходимо предупредить вас о том, что перед проведением всего комплекса мероприятий по подключению розетки, обязательно следует снять электропитание со всей квартиры. Такое отключение производится обычно посредством выключения соответствующего автомата или выкручивания пробок.

Видео

В следующем видео можно увидеть, как на профессиональном уровне устанавливается розетка с заземлением:

Фото

Установленная розетка с заземлением

Монтаж розетки с заземлением

Установка розетки

Розетка с заземлением

Подрозетники

Подключенный заземляющий провод

Подключение заземляющего провода к щитку

Монтаж розеток

Схемы

Предложенные нами схемы помогут вам грамотно подсоединить розетку с заземлением:

Система заземления

Заземляющий контакт

Схема розетки с заземлением

Схема подключения

Схема подключения двух розеток с заземлением

Блок из розетки и выключателя

Подключения выключателя и розетки в одном корпусе

Подключение с фазировкой

Подключение розетки для плиты

Блок розеток

Подключение розетки и одноклавишного выключателя

Источник: http://KakPravilnoSdelat.ru/kak-podkljuchit-rozetku-s-zazemleniem/

Как заменить вилку на проводе

В розничную продажу электробытовая техника поставляется полностью укомплектованная. Для подсоединения к электросети в комплект входят: питающий шнур (кабель) и штепсель.

Схематично можно представить это так:

  • аппарат, работающий от домашней электросети;
  • шнур питания подсоединён к аппарату;
  • на конце провода электровилка, выполняющая контакт с электророзеткой;
  • через электророзетку идет подключение домашней электросети.

В случае, когда бытовая техника даёт сбои в работе, следует провести её тщательный осмотр. Причиной выхода из строя во многих случаях становится поломка штепселя.

Вторая распространённая причина отказа в работе бытовой техники – обрыв или перелом шнура питания.

Кабель. Широкий ассортимент электротехнических приспособлений предложен в розничной и оптовой торговле. При выборе необходимой марки кабеля важно учитывать расчетную мощность бытовых агрегатов и возможность подсоединения к заземлению.

При отсутствии заземляющего контура допустимо применить двухжильный медный кабель, при наличии системы заземления, необходим трёхжильный медный провод. При выборе кабеля важно обратить внимание на его сечение.

Применение кабеля, не соответствующего силе тока напряжения сети, увеличивает вероятность того, что он будет нагреваться, может оплавиться, прогореть или загореться.

Вилки. Стоит отметить что, несмотря на огромное разнообразие моделей штепселей, широкое применение получили:

  • Цельные вилки в комплектации с кабелем. Представляют собой неразборное приспособление, где контакт проводов со штырями способом горячей штамповки заключают в литьевой остов, тем самым получая единое целое.
  • Вилки разборные.
  • «Евровилка» с размерами штифтов 4,8 мм, с заземляющим контактом или без него.

Замена и временный ремонт монолитной вилки

Основная причина поломки многих электровилок связано с нарушением целостности соединения штырей с проводами кабелей.

В большинстве своём современные электробытовые аппараты укомплектованы монолитными электроштепселями. Говорить о серьёзном ремонте этих изделий нельзя.

Существует способ временного поддержания работоспособности изделия: — Разрезать остов вилки в предполагаемом месте разрыва связи проводов и штифтов.

Восстановить контакты можно так: а) скрутка; б) припаять к штифтам.

Совет

Провести обмотку остова вилки специальной лентой.

Во избежание удара электротоком, возникновения коротких замыканий и пожаров, по возможности, быстро заменить негодный штепсель на новый.

Ремонт разборной электро вилки

  • Сопоставить размеры штырей штепселя с размерами электророзетки. Из-за несоразмерных по величине штырей, вилка может не входить в «две дырочки». И наоборот, диаметр штырей мал, так что электро вилка вываливается из розетки. Правильно подобрать розетку и вилку по размеру.
  • Открутить гайку с винтом, соединяющих половинки штепселя.
  • Разъединить две половинки штепселя.
  • Внутри остова открутить металлическую скобу, которая держится на двух болтах. Скоба служит для удержания кабеля в вилке.
  • Удалить часть ПВХ-обмотки с концов кабелей.
  • Сделать скрутку концов в виде «колечек», так же оконечники можно залудить паяльником.
  • Открутить винты на штифтах.

    К этому месту идет монтаж «колечка» провода.

  • Выполнить крепёж «колечек» винтами. Монтаж «колечек» должен быть надёжным. Плохой крепёж проводов провоцирует нагревание, и даже расплавление остова штепселя.
  • Установить штыри с закреплёнными к ним кабелями в специальную пазуху половины остова штепселя.
  • Скрепить вместе половинки, монтажным винтом с гайкой.

Крепление кабеля к евровилке

  • Разборка — сборка «евровилки» выполняется так же, как и у обыкновенной электровилки.
  • Клеммы упрощают присоединение оконечников к штифтам.
  • Удалить часть ПВХ- обмотки с концов кабеля, вставить провод в клемму и прикрутить винтом. При наличии проводов маленького сечения, удалить ПВХ-обмотку на большем участке провода.

    Оконечники жил соединить вдвое, вставить в клемму.

  • При монтаже трёхжильного кабеля к вилке без контура заземления, заземляющий провод трогать не надо. Он играет роль резервного провода и может пригодиться при разрыве основной линии.

Неразборная литая электрическая вилка предпочтительна в работе, но при интенсивной эксплуатации провод выходит из строя.

Видео пример

Итог

Увеличить время эксплуатации электрических вилок и розеток просто. Не надо выдергивать вилку из розетки, держась за электрический шнур. Придерживайте розетку и спокойно тяните на себя вилку.

Выполнить ремонт или заменить штепсель несложно, следуя элементарным правилам безопасности, чтобы избежать бытовых травм при эксплуатации агрегатов.

Admin

Источник: http://kakpravilino.com/kak-zamenit-vilku-na-provode/

Как правильно подключить вилку с заземлением?


Подключение вилки с заземлением может быть опасным, поэтому если у вас нет опыта работы с электричеством, рекомендуется обратиться к квалифицированному электрику. Если же вы уверены в своих знаниях и опыте, следуйте этим шагам:

  1. Отключите питание в электрической розетке, которую вы планируете использовать.
  2. Отверните винты на задней панели вилки, чтобы открыть корпус.
  3. Присоедините заземляющий провод к соответствующему зажиму внутри вилки. Это обычно обозначается символом земли (треугольник, направленный вниз).
  4. Присоедините провода фазы и нуля к соответствующим зажимам. Обычно провод фазы подключается к зажиму с правой стороны, а ноль — к зажиму с левой стороны. Проверьте, чтобы провода были хорошо закреплены в зажимах.
  5. Закройте корпус вилки и заверните винты на задней панели.

После того, как вы закончили, убедитесь, что вилка правильно подключена и что все провода хорошо закреплены. Подключите вилку к розетке и проверьте, что все работает корректно. Если вы замечаете какие-либо проблемы, отключите питание и проверьте все соединения еще раз. Если вы не уверены в своих знаниях и опыте, лучше обратиться к электрику для выполнения этой работы.
