Узнайте, как правильно подключить двухполюсный автомат в однофазную сеть и защитить свою электрическую систему. В этой статье вы найдете схему подключения автоматического выключателя и узнаете, как безопасно установить его в своем доме. Используйте нашу инструкцию для правильной работы электрической сети с двухполюсным автоматом в однофазной сети.
Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.
Что должно быть в щитке
И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад. В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других домах он стоит в квартире. При модернизации электросети, шкаф придется покупать с тем расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения (на фото под номером 3), которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через . Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

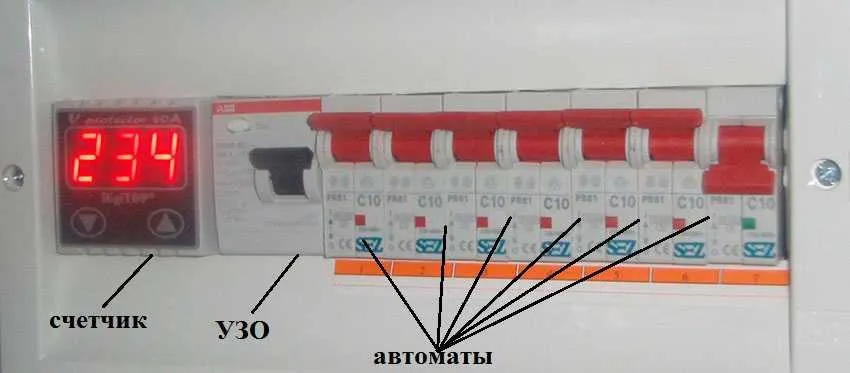

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

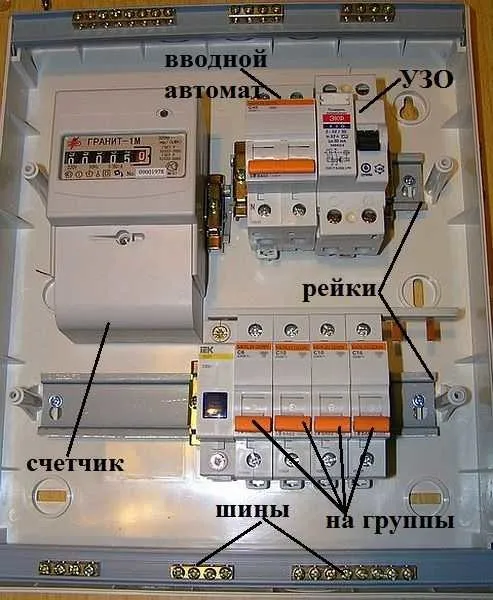

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

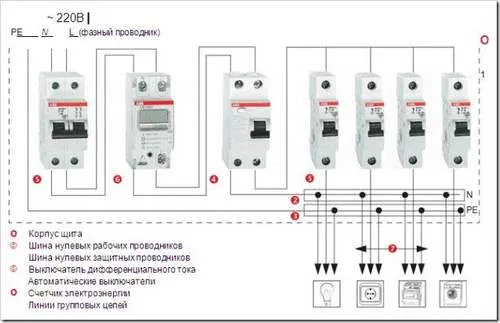

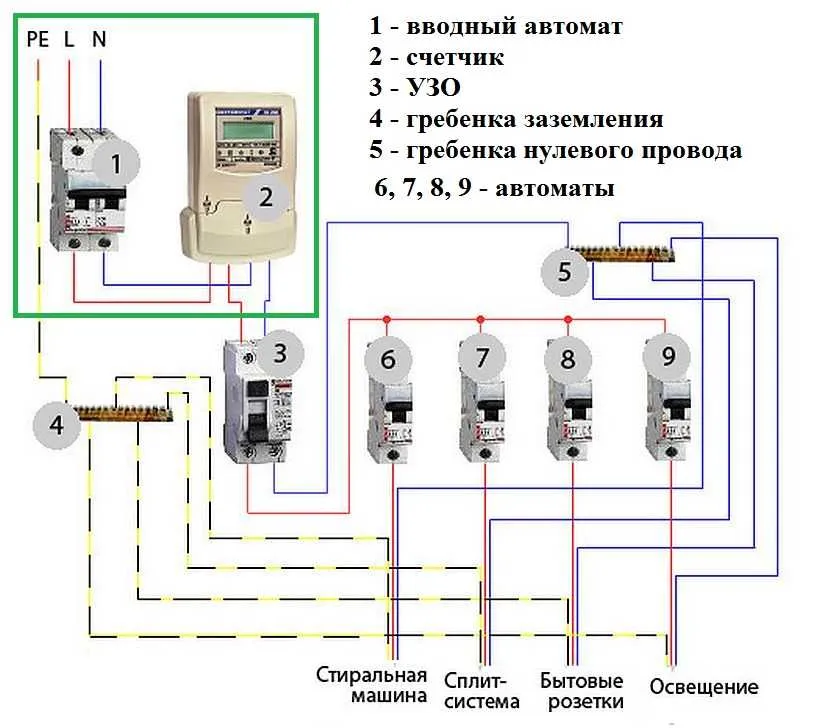

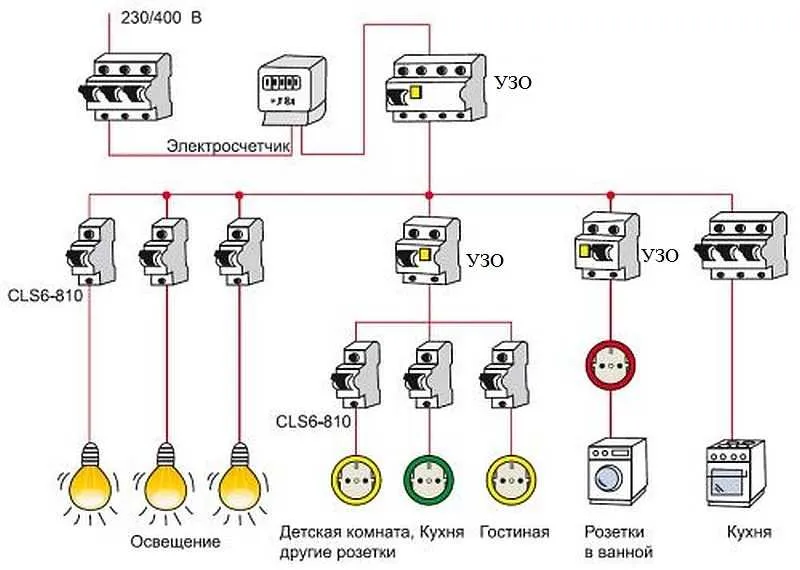

Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

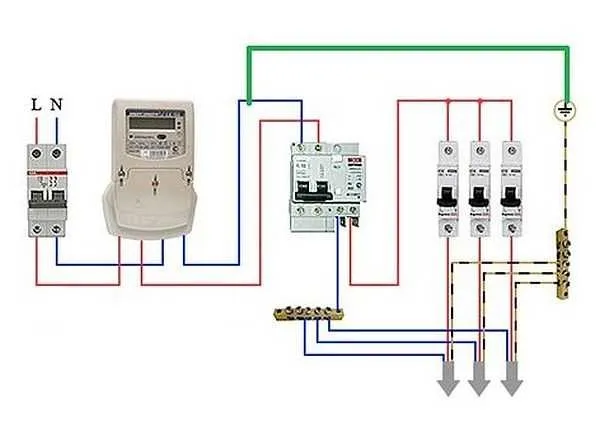

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Виды и размеры электрощитков

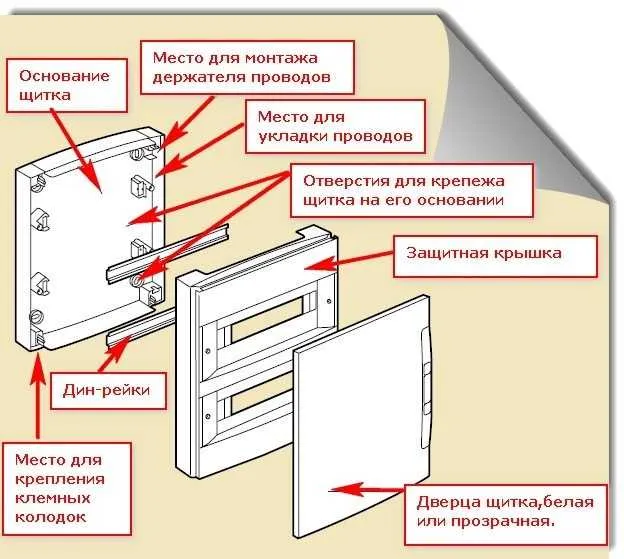

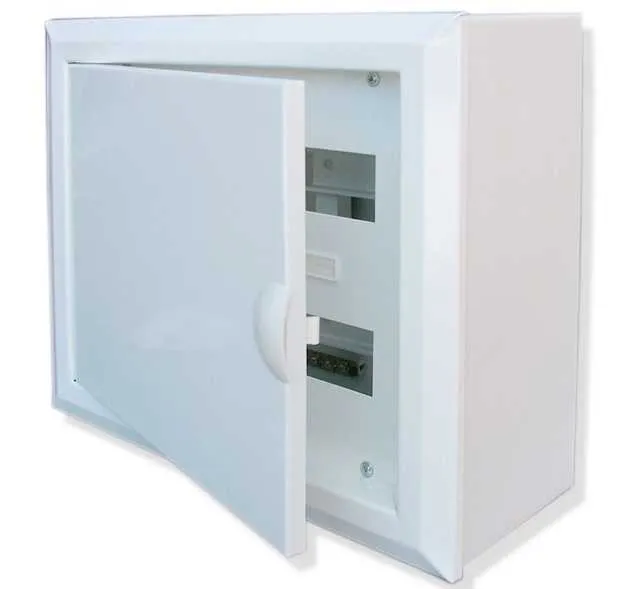

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

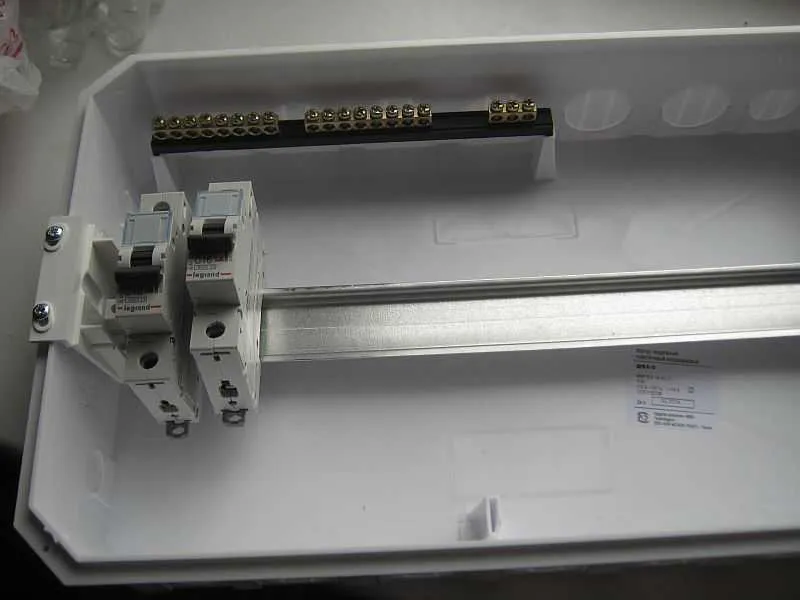

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.
Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант. Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз.
При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.
Установка и подключение элементов
Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.
Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками
. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

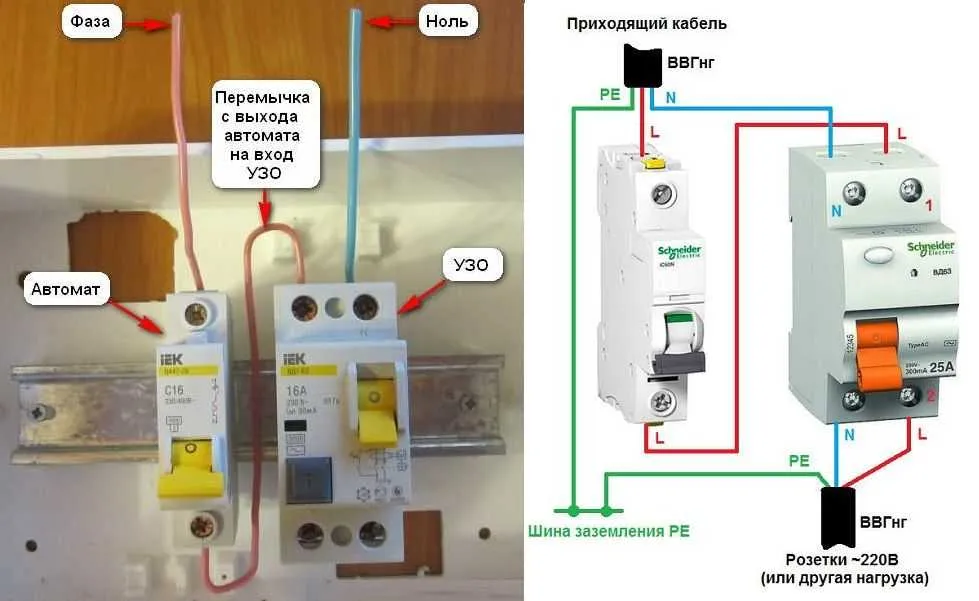

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным ). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.
В современных схемах входной автомат ставят двухполюсный
: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.
Об установке УЗО на DIN-рейку смотрите видео.
После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

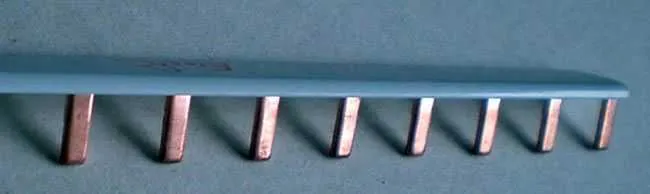

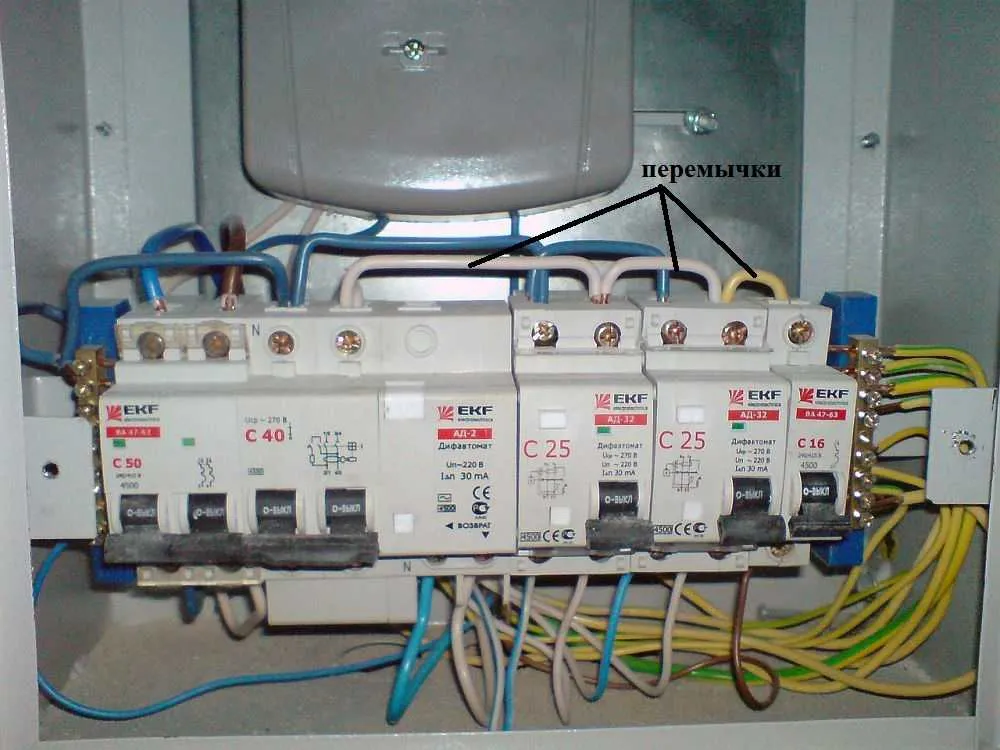

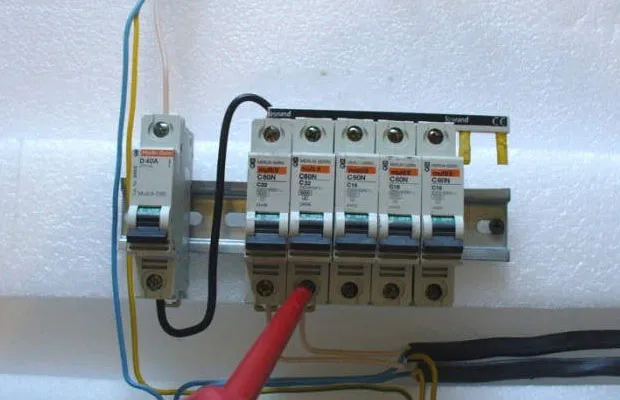

Есть два способа сделать перемычки:
- Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
- Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.
Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.
К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.
Выбор автоматов в домовой или квартирный щиток
В электрическом щитке используют три типа устройств:
- Автомат.
Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи. - УЗО
(устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается. - Диф. автомат

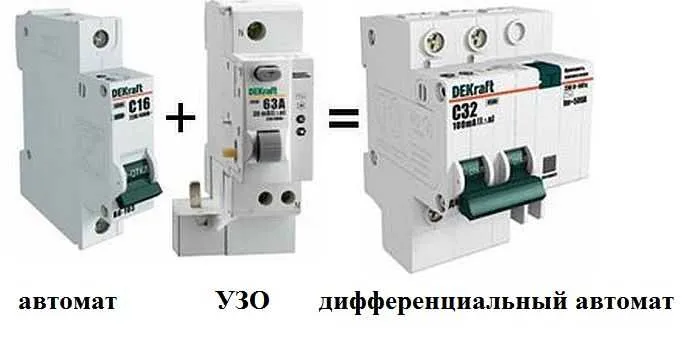

(). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.
Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль. Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата.
Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.
Автоматы защиты
Защитные автоматы выбираются по току
, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.
Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.
Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.
Виды и типы УЗО
УЗО есть двух типов действия: электронные и электронно-механические
. Разница в цене на устройство с одинаковыми параметрами большая — электронно-механические дороже. Но приобретать для щитка в дом или квартиру нужно их. Причина одна: они надежнее, так как срабатывают независимо от наличия питания, а для работы электронных обязательно необходимо питание.
Например, ситуация такая: вы ремонтируете проводку, например, розетку и обесточили для этого сеть — выключили вводной автомат. В процессе где-то повредили изоляцию. Если установлено электро-механическое УЗО, оно сработает даже при отсутствии питания. Вы поймете, что что-то сделали не так и будете искать причину. Электронное же без питания неработоспособно и включив сеть с поврежденной изоляцией можете иметь проблемы.
Чтобы понять, какое из устройств перед вами, достаточно иметь под рукой небольшую батарейку и пару проводов. Питание от батарейки подаете на любую пару контактов УЗО. Электро-механическое при этом сработает, электронное — нет. Подробнее об этом в видео.
- тип AC — переменный синусоидальный ток;
- тип A — переменный ток + пульсирующий постоянный;
- тип B — переменный + пульсирующий постоянный + выпрямленный ток.
Получается, что тип B дает самую полную защиту
, но эти устройства очень дороги. Для домового или квартирного щитка вполне достаточно, типа A
, но не AC, которые в основном продаются, так как стоят дешевле.
Кроме типа УЗО, его подбирают по току.

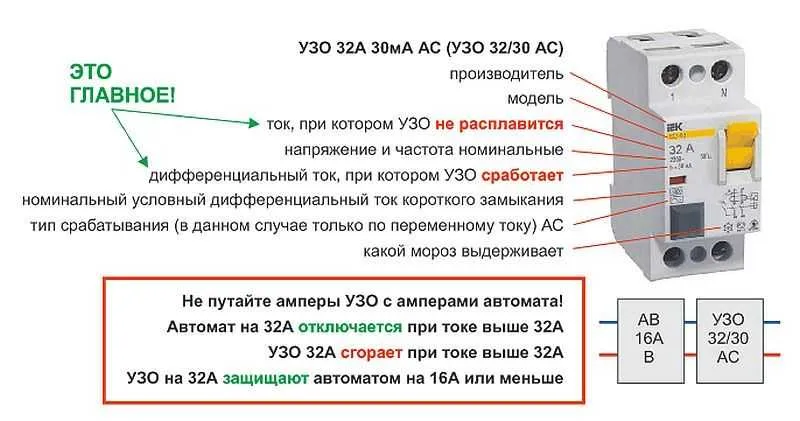

Причем по двум параметрам: номинальному и утечки
. Номинальный — это тот, который может пройти через контакты и не разрушить (сплавить) их. Номинальный ток УЗО берется на ступень выше, чем номинальный ток устанавливаемого в паре с ним автомата. Если автомат необходим на 25 А, то УЗО берите на 40 А.
По току утечки все еще проще: в электрические распределительные щиты для квартиры и дома ставят только два номинала — 10 мА и 30 мА. 10 мА ставят на линию с одним устройством, например, на газовый котел, стиральную машину и т.д. а также в помещения, где необходима высока степень защиты: в детскую комнату или ванную. Соответственно, УЗО на 30 миллиампер устанавливают в линии, в которые включены несколько потребителей (устройств) — на розетки в кухне, комнатах. На линии освещения такую защиту ставят редко: нет необходимости, разве что на уличное или в гараже.
Еще УЗО бывают разные по времени задержи срабатывания. Они есть двух типов:
- S — селективное — срабатывает через определенное время после появления тока утечки (довольно большой промежуток времени). Они ставятся обычно на входе. Тогда, при возникновении аварийной ситуации, сначала отключается устройство на поврежденной линии. Если ток утечки останется, тогда сработает «старшее» селективное УЗО — обычно это то, которое стоит на входе.
- J — срабатывает тоже с задержкой (защита от случайных токов) но уже с гораздо меньшей. Такого типа УЗО ставят на группы.
Диф-автоматы
бывают таких же типов, как
УЗО
и точно также выбираются. Только при определении мощности по току сразу считаете нагрузку и определяетесь с номиналом.
Несколько пояснений по монтажу встраиваемого шкафа для щитка, порядка подключения смотрите в видео от практика и специалиста широкого профиля.
Одна важная деталь, которая важна для безопасности. На УЗО или диф-автомате есть кнопка «тест». При ее нажатии искусственно создается ток утечки и устройство должно сработать — рубильник переходит в положение «выключено» и линия обесточивается. Так проверяется работоспособность. Делать это необходимо хотя-бы раз в месяц: чтобы быть уверенным в надежности защиты. По очереди проверяйте все имеющиеся в схеме УЗО. Это важно.
Наверное, это вся информация, которая необходима чтобы собрать электрощиток своими руками. Может, вам еще нужно будет подробнее узнать о том, как разбивать нагрузку на группы, об этом .
Обычный человек вряд ли знает способы подключения автоматического выключателя. Прочитав эту статью, вы узнаете, для чего нужны автоматы, как определить, где именно они расположены и что делать, если они сработали.
Автоматический выключатель – для чего он необходим
Предназначение автоматов заключается в коммутировании электрических цепей, то есть в отключении и включении в случае необходимости. Внимательно рассмотрев данный аппарат, можно заметить небольшой рычажок, посредством которого владелец квартиры сможет выключать или включать электрическую цепь. Однако в названии имеется слово "автоматический", что намекает нам, что срабатывание осуществляется в автоматическом режиме.
Это происходит в одном из двух случаев:
- Протекание по цепи тока, превышающего допустимые пределы. Отключение может произойти не сразу, но чем выше значение, тем быстрее аппарат отключит электрическую цепь.
- В случае короткого замыкания. Тогда сработка происходит мгновенно, в течение нескольких долей секунды.
Каждому человеку, который собирается своими руками произвести подключение электрических автоматов в щитке, при работе необходимо быть максимально аккуратным и внимательным, не допускать соприкосновения с оголенными проводами и соблюдать все правила электрической и пожарной безопасности.
Покупка автоматов – на что следует обратить внимание
Правильно подобранный аппарат – это залог надежной работы всех электроприборов в вашей квартире, поэтому к выбору нужно подходить ответственно. В идеале – обратиться за помощью к электрику, который подскажет, какая модель подойдет в вашем случае. Если же такой возможности не представилось, то следующая глава специально для вас.
Итак, все характеристики, имеющие вес при выборе аппарата, указываются на маркировке товара. Для начала обратите внимание на торговую марку, которая обычно расположена в верхней части панели автомата. Экономить при покупке не стоит, отдавайте свое предпочтение проверенным брендам, к примеру, EKF, IEK, Schneider Electric, Merlin Green, Hager, Legrand, ABB. Эти производители выпускают качественную продукцию, которая отличается замечательными эксплуатационными характеристиками, а также надежностью и длительным сроком службы.
Частота и номинальное напряжение – это еще один важный момент. В большинстве случаев встречается надпись "220/400V/50Hz", которая значит, что устройство предназначено для работы с током частотой 50 Гц в однофазных и трехфазных цепях. Это самый оптимальный вариант для любого владельца квартиры, поскольку идеально подходит для обеспечения надежной защиты всех современных приборов и устройств.

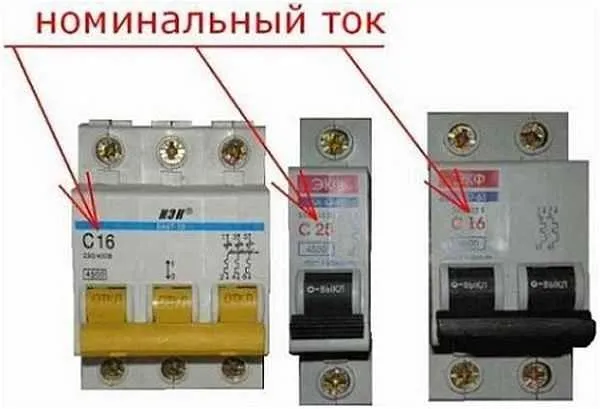

Одним из самых главных параметров является величина номинального тока. Она указывает максимальное значение тока в амперах, протекающего через автомат в течение очень длительного времени без его отключения. В случае превышения значения номинального тока задействуется тепловой расцепитель, который отключает от сети автомат. Чем больше превышение, тем скорее произойдет срабатывание прибора. Следует помнить, что номинальный ток выбирается в соответствии с сечением провода или кабеля, но никак не мощности нагрузки. В данном случае выключатель препятствует перегреву проводов во время протекания электрического тока.
Еще один значительный фактор – это количество полюсов. В частных домах и современных квартирах нашли применение выключатели с количеством полюсов от одного до четырех. Однополюсные и двухполюсные устройства используются в однофазных цепях, остальные – для защиты трехфазных цепей. Количество модулей, или мест для автоматов полностью соответствует количеству полюсов. На один модуль приходится 17,5 мм.
Чтобы не было проблем с тем, как правильно подключить автоматы в электрическом щите, необходимо следовать двум простым правилам:
- Номинал автомата должен определяться исходя из сечения проводов и кабелей, но не нагрузки.
- Сечение кабеля соответствует максимальной нагрузке при включенных в электрическую сеть приборов.
Инструменты при подключении – что нам понадобится
Установка автоматических выключателей – это процесс довольно сложный, однако при должном внимании выполнить все операции сможет любой человек. Открыв распределительный щит, вы видим, что электрооборудование прикреплено к специальной DIN-рейке посредством специальной защелки. Ширина указанной рейки составляет 35 мм.
- Индикаторная отвертка
- Стриппер – специальный инструмент, используемый при снятии изоляции
- Кабелерез или обычные кусачки
- Пассатижи различных размеров
- Набор отверток с крестообразным и прямым шлицем
- Кримпер – прибор для обжима наконечников в случае работы с многожильными проводами.
Процесс подключения – выполнение своими руками
Все необходимые инструменты у нас под рукой, устройство, соответствующе показателям электрической цепи, тоже уже приобретено. Осталось только узнать, как правильно подключить автомат в электрощитке. В первую очередь необходимо полностью обесточить электрощиток, а также принять меры по препятствию внезапного включения напряжения. Чтобы убедиться в отсутствии напряжения сети, следует воспользоваться индикаторной отверткой.
Процесс монтажа непосредственно автомата очень прост, достаточно всего лишь защелкнуть устройство в любом свободном месте на DIN-рейке. Если слева или справа имеются пустые промежутки для новых модулей, следует воспользоваться ограничителем, задача которого заключается в обеспечении неподвижного состояния статичного счетчика. Далее порядок несколько отличается, в зависимости от количества полюсов:
- В случае подключения однополюсного выключателя с нижней клеммы должна отходить фаза защищаемой цепи, а на верхнюю — фаза УЗО или устройства ввода.
- Двухполюсные автоматы не сильно отличаются, поскольку на левую верхнюю и нижнюю клеммы подаются аналогичные фазы, тогда как на правые клеммы подается ноль и уходит, соответственно, тоже ноль.
- Трехполюсный выключатель – верхние фазы подаются исходя из порядка их следования, слева направо – А,В,С (L1, L2, L3). Уходят фазы в аналогичном порядке с нижней части устройства.
- Четырехполюсный прибор практически не отличается от трехполюсного. Добавляется лишь по одной правой клемме сверху и снизу, которые служат для нулевого прохода.
Следует помнить, что к верхним клеммам крепятся только входящие провода, тогда как отходящие устанавливаются на нижние. Прокладывая провода, необходимо избегать появления резких поворотов. Это связано с тем, что в дальнейшем могут появиться заломы, провоцирующие сбои в электропитании. После прокладки проводов отмеряется длина, необходимая для нормального свободного вхождения в клемму, а лишняя часть при помощи кусачек удаляется.
Обязательное условие — это соблюдение всех правил техники безопасности! С электричеством шутки плохи, лучше лишний раз перестраховаться, чем потом оказаться в больничной койке.
Теперь в ход идет стриппер, при помощи которого удаляем изоляционный материал с конца кабеля на 10 мм. При работе с обычными проводами можно приступать к следующему этапу, но если вы приобрели многожильные кабеля, то в обязательном порядке потребуется оконцевать их наконечники посредством кримпера. Если данного инструмента у вас нет, то работать с многожильными проводами категорически запрещено.
Выполнив все основные действия, рекомендуется еще раз проверить правильность подключения автоматического выключателя и соответствует ли результат ваших усилий схеме этого щита. Далее нужно расположить кабеля в клеммы автоматов и зажать отверткой. Не рекомендуется затягивать до конца со всей силы, это может навредить корпусу устройства.
Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки. На этом установку можно считать оконченной. Внешне все кажется достаточно простым и очень быстрым, на деле же потребуется потратить немало времени и усилий, чтобы добиться желаемого результата, особенно если вы не знали, как подключить автомат в щитке,и делаете это в первый раз.
Произошла сработка выключателя – что делать

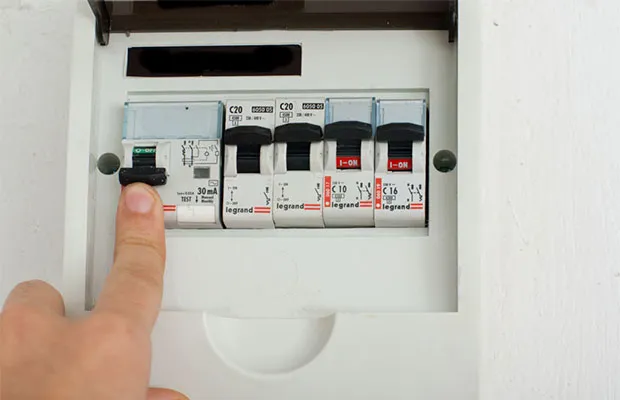

Следует отметить некоторые важные моменты при эксплуатации автоматов. Например, что делать, если вдруг устройство сработало и отключило подачу электропитания. Необходимо выяснить причину проблемы и по возможности устранить ее источник. Хотя большинство людей спешат сразу же заново включить прибор, что является в корне неверным. Хотя бы потому что при отключении происходит сильнейший перегрев внутренних компонентов, особенно соленоида и биметаллической пластины теплового расцепителя. Следует выждать около десяти минут, чтобы устройство вернулось к нормальным рабочим температурам, после чего можно попробовать его включить.
За эти десять минут можно прогуляться по дому или квартире с целью обнаружения неисправностей. Нужно внимательно осмотреть все бытовые приборы, подключенные к сети, а также розетки. Горячие штепсельные вилки, потемнение от воздействия огня, появление характерного горелого запаха указывают на источник отключения автоматов.
Если имеется несколько автоматов, необходимо последовательно включать их, чтобы локализовать проблемный участок. Так, могут проявиться такие проблемы, как отключение автомата ввода, что позволяет выявить конкретную электрическую цепь. В данном случае следует найти устройство, приведшее к замыканию, которым может оказаться сгоревшая лампа с замкнутой нитью накала или оплавленная изоляция.
Порядок действий прост: выключаем автомат и отключаем от сети все приборы, потребляющие энергию из данной сети, после чего включаем выключатель. Если он заработает, значит, проблема однозначно в одном из бытовых приборов. В противном случае имеются нарушения проводки или схемы подключения, тогда уже рекомендуется вызвать электрика, поскольку самостоятельно исправить ситуацию будет очень сложно.
Самая частая причина сработки – это одновременное включение большого количества устройств или же подключение к сети техники, потребляющей слишком много электричества. К примеру, одновременно включены кондиционер, стиральная машина, духовая печь или мощный обогреватель. Естественно, автомат не способен справляться с многократной возросшей нагрузкой, следствием чего является его отключение. Решение проблемы максимально простое – выключить некоторые приборы, чтобы уменьшить нагрузку на сеть.
Проблемы могут возникать в жаркую летнюю погоду. Причиной этому является дополнительное воздействие тепловой энергии на прибор, что может привести к отключению. Как показывает практика, подобные явления происходят лишь со старыми устройствами, тогда как современные аппараты практически невосприимчивы к внешним погодным условиям. Это в очередной раз возвращает нас к тому, что покупать необходимо лишь качественные автоматы от лучших производителей.
Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.
Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.
Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.
Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.
Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).
Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:
- сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
- зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
- в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
- один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.
После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.
Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.
Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.
Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.
Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.
Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.
Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:
- установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
- затем послабить крепежные винты снизу и сверху;
- сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
- в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.
Трехфазный автоматический выключатель по принципу работы похож на однофазный автомат, только он имеет три, и более контактов. Фазные провода проходят через него, благодаря чему одновременно осуществляется коммутация фаз.
Применяется он для защиты трехфазных потребителей (электродвигатель, сварочный аппарат, иное оборудование). Также, может применяться для защиты 3-х фаз однофазных электрических систем.
Есть еще возможность подключения трехфазного автомата к двум проводам однофазной, двухпроводной системе. В этом случае обеспечивается присоединение нулевого провода и фазного провода.
При коротком замыкании или нагрузки, трехфазный автомат отключит двопроводниковую однофазную систему.
Его выгодно использовать в качестве средства автоматизации, позволяющее производить отключения разных нагрузок, по срабатыванию основной нагрузки.

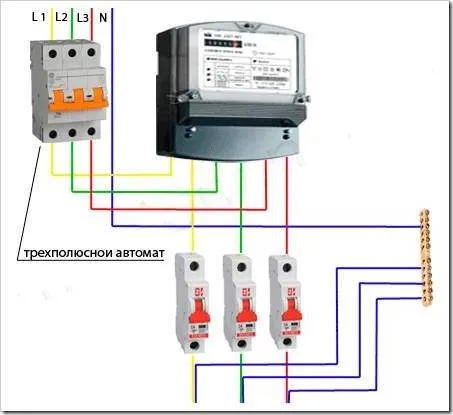

Подключение трехфазного автомата осуществляется по принципу:
- — провода питания подключаются к верхним клеммам автомата. Необходимо ослабить зажимные винты, вставить провода и зажать их;
- — к нижним клеммам подключаются провода потребителя. Ослабляются крепежные винты, вставляются провода и зажимаются до упора.
Как его правильно подключить и все ли подобные автоматические выключатели одинаковые?
Какие есть особенности и нюансы при установке двухполюсных автоматов и что об этом говорит “библия” электриков- ПУЭ?
Обо всем по порядку.
Итак, где же используются двухполюсные автоматы?
Исходя из названия автомата следует что применяются там, где питание электрооборудования идет по двум проводам и требуется одновременная автоматическая коммутация двух полюсов автомата.
Например- понижающий трансформатор 220/36 Вольт, где на вторичную обмотку для защиты от перегрузки ставится двухполюсный автомат.
Если для защиты первичной обмотки такого транса можно применить однополюсный автомат: подключить на него фазу, а ноль завести через нулевую шину в распредщитке, то вторичную обмотку так не защитишь.
Там нет фазы и нет ноля, а имеется линейное напряжение между двумя выводами вторичной обмотки напряжением 36 Вольт. Ну если совсем упрощенно- то две разные фазы.
И вот в этом случае как раз и применяется двухполюсный автомат.
Сразу хочу пояснить- есть два вида двухполюсников- 2Р и 1P+N. В чем их различие?
Автомат 1P+N или как его еще называют- “однофазный с нолем” отличается тем, что функции автоматического защитного отключения есть только в “фазном” полюсе.
Второй полюс- служит просто как выключатель нагрузки и используется для подключения нулевого провода, еще его используют в автоматике как нормально- разомкнутый контакт, а можно элементарно завести через него провод на сигнальную лампу и можно будет контролировать включенное положение автомата- лампочка будет светиться.
Конечно, такой автомат можно использовать как простой однополюсный. При этом “фазу” обязательно подключаем на свое место (ни в коем случае не на клемму N!).
Для квартирной электропроводки такие автоматы 1P+N вполне подходят и имеют преимущества перед однополюсными.
Например в случае срабатывания УЗО, установленного перед такими автоматами, для отыскания неисправности будет достаточно отключить все автоматы, потом включить УЗО и поочередно включать автоматы пока не найдется неисправная линия электропроводки.
А если бы стояли простые однополюсные- то пришлось бы вскрывать щиток, откручивать от нулевой шины провода и т.д…
Второй вид двухполюсных автоматов- 2Р.
У них уже оба полюса защищены от перегрузок и короткого замыкания и при подключении совершенно без разницы куда подключать ноль, а куда “фазу”. Эти автоматы пошире чем 1P+N.
Необязательно подключать на автомат 2Р фазу и ноль- вполне можно и две фазы- как одноименные так и разноименные. К тому же перемычку между клавишами включения можно в таком случае убрать и управлять нагрузкой поотдельности.
Нельзя убирать перемычку если через автомат подключены фаза с нолем!!!
Это грубейшее нарушение ПУЭ и очень опасно для жизни! В случае отключения нулевой клавиши от КЗ на корпусе электроприбора может оказаться опасный для жизни потенциал (напряжение)!
Таким автоматам так же безразлично с какой стороны подключать нагрузку- сверху или снизу, не имеет значения. Правилами это тоже не запрещено, однако я рекомендую все таки питание подключать сверху, а нагрузку- снизу.
А если и делать наоборот- то только в самых крайних случаях.
У меня самого были такие случаи когда в установленный щиток заводил старую электропроводку и ее длины не хватало что бы подключить на верхние зажимы автомата.
И что бы не мудрить- наращивать провод, устанавливать распредкоробку, я подключал на нижние клеммы. Но такие случаи были очень редкими и как исключение из правил.
А теперь о главном.
Такие двухполюсные автоматы можно устанавливать в качестве вводных автоматов, а так же для групповой и индивидуальной нагрузки. ПУЭ это не запрещает.
ПУЭ- это “библия” электрика, расшифровывается как “Правила Устройства Электроустановок”.
Вот что гласит нам “библия”:
пункт 6.6.28. “
В трех- или двухпроводных однофазных
линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные
, при этом
должна исключаться возможность
отключения одного нулевого рабочего проводника без отключения фазного
.
”
У нас как раз в основном в квартирах и применяется двухпроводная(две жилы в проводе- 220 Вольт) однофазная электропроводка с заземленной нейтралью.
Важное замечание: если электропроводка трехпроводная, то есть фаза, ноль и заземление, то провод заземления запрещается во всех случаях
размыкать!
Заземление (РЕ- провод) никогда не подключают через автомат, пробки, предохранитель и т.п.! Разрыв допускается только через штепсельный разъем!
Вроде в основном все рассказал, если есть какие вопросы- спрашивайте, буду отвечать!
Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.
В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.
Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».
Приветствую всех друзья на сайте «Электрик в доме
». В данной статье рассмотрим, и разберем несколько вариантов самых распространенных и грубых ошибок.
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов
в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя . Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

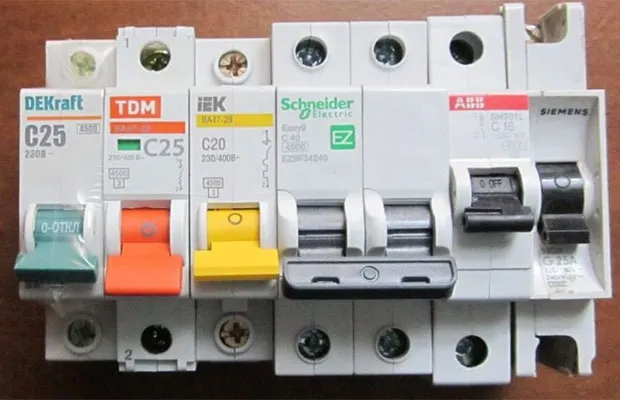

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху
.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

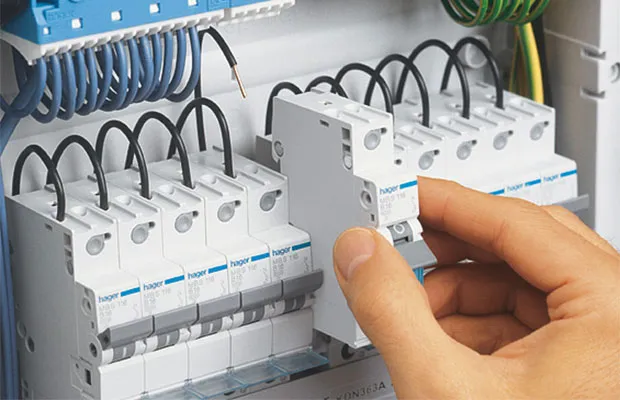

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху
.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу
.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние
)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах
. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Подключаем провода к автомату – кабель с монолитной жилой
Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.
Ошибка – 1. Попадание изоляции под контакт.
Все знают, что перед тем нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.
Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.
Одна из причин вышеописанного попадание изоляции провода
под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.
Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.
Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.
Если возникла необходимость подключить несколько автоматов
стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина . Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.
Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

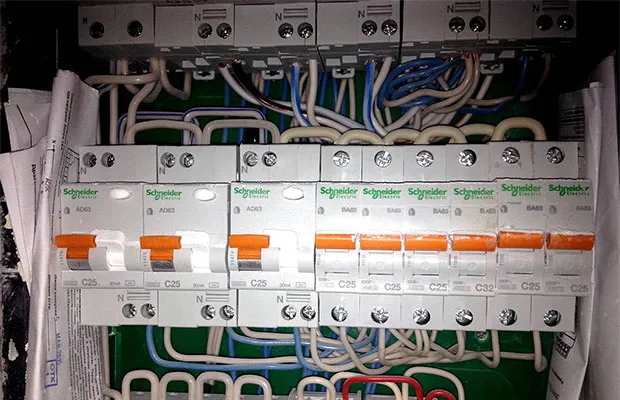

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения
. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.
Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.
Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.
Ошибка – 3. Формирование концов жил проводов и кабелей.
Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.
Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой
сделайте на концах U-образный загиб.
Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.
Присоединение к автомату многожильных проводов
Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.
Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания
. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.
Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ .
Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата
для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.
Пайка проводов под зажим автомата — ERROR (ошибка)
Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.
Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое ?
При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу
. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.
Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.
Чем отличается трехфазный счетчик от однофазного?
Трехфазный и однофазный счетчики используются для измерения электроэнергии, потребляемой потребителями. Основное отличие между ними заключается в том, что трехфазный счетчик предназначен для измерения электроэнергии в трехфазных сетях, а однофазный — в однофазных сетях.
Трехфазный счетчик имеет три токовых катушки, которые измеряют токи в каждой из фаз, а также имеет три напряженностных катушки, которые измеряют напряжение в каждой из фаз. Таким образом, трехфазный счетчик измеряет энергию, потребляемую в трехфазной системе, что позволяет точнее учитывать несимметрию потребления энергии в разных фазах.
Однофазный счетчик, в свою очередь, имеет только одну токовую катушку и одну напряженностную катушку, которые измеряют ток и напряжение соответственно в одной фазе. Это значит, что он подходит для измерения потребления энергии только в однофазных сетях.
Важно отметить, что трехфазный счетчик обычно используется в более крупных и мощных зданиях, где требуется большой объем электроэнергии, например, для производства или для обслуживания множества аппаратов и машин, в то время как однофазный счетчик подходит для домов, квартир и других помещений, потребляющих меньший объем энергии.
