Хотите установить двухклавишный выключатель света в своем доме? Не знаете, как правильно подключить его? В статье вы найдете подробную схему подключения и советы по установке двухклавишного выключателя света. Узнайте, как лучше всего подключить выключатель света двухклавишный и наслаждайтесь своим новым устройством безопасного освещения.
Устройство и принцип работы двухклавишного выключателя
С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.
Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:
- вход – к нему присоединяется фазный провод из распределительного щитка;
- 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.
Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.
Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.
Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.
Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.
Каких выключателей у вас больше?
Одноклавишных
33.33%
Двухклавишных
33.33%
Примерно одинаково
33.33%
Различают конструкции для внутренней и внешней установки.
- Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
- Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.
Сфера использования
Схема проходного выключателя
Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.
- Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
- Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
- Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
- Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.
Провода на люстре
В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.
- Синий – ноль N.
- Коричневый – фаза L.
- Коричневый – фаза L.
Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.
Их может быть несколько, окраска должна соответствовать стандартам.
Варианты подключения
Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.
Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.
Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

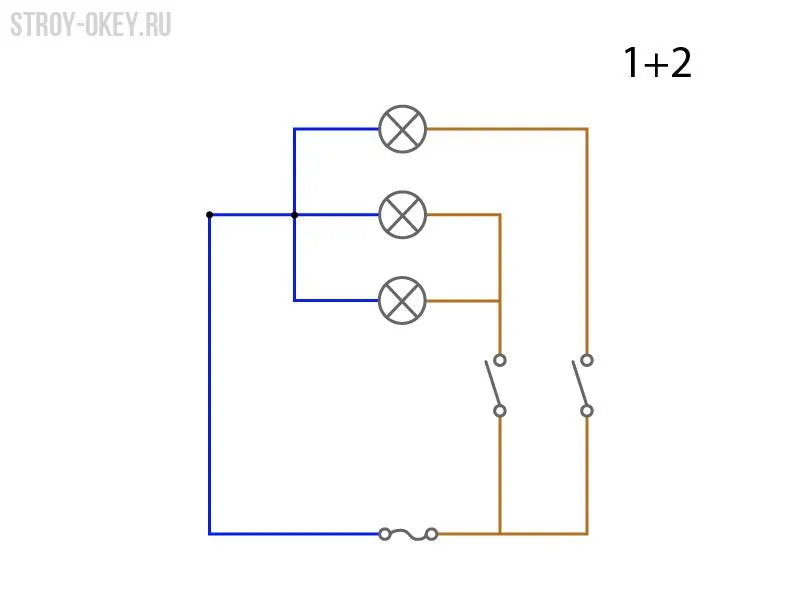

Трёхрожковая люстра подключается так
Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.
Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.
Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.
Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.
Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.
Подключение пятирожковой люстры
Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.
Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.
Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.
Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.
Правильное подключение лампы
Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.
Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.
Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.
Последовательное и параллельное подключение двух и более источников света
Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.
Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.
Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.
При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.
Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.
Подключение лампы на один выключатель или на несколько
Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.
Интереснее является подключение так называемого проходного выключателя.
Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.
Усовершенствование освещения путём установки датчика движения
Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.
Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.
В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:
- проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
- автоматы питания освещения должны быть под замком;
- работы производить исправным инструментом.
Схема подключения
Подключение двухклавишного выключателя к электросети осуществляется через распредкоробку. Туда направляются три кабеля с медными жилами:
- от распредщита;
- от переключателя;
- от осветительного прибора с двумя группами ламп.
Синий провод соединяется напрямую с нулем осветительного прибора. Красный провод направляется на общий контакт переключателя. Зелено-желтый провод подходит к клемме заземления люстры. Пара оставшихся подвижных контактов стыкуется через распредкоробку с незанятыми клеммами осветительных приборов.
Если нужно подключить две лампочки для разных помещений, а управление освещением осуществляется двухклавишным выключателем, на распредкоробку направляют четыре кабеля:
- от распредщита;
- от переключателя;
- от двух осветительных приборов.
Схема подключения остается такой же, как указано выше. Зелено-желтые заземлительные провода объединяют в единый контакт. Затем контакт направляется к заземляющей шине распредщита. Свободные провода изолируют и сохраняют в качестве резерва для расширения системы.
Для тестирования системы применяют мультиметр, который должен работать в режиме прозвона. Можно использовать и альтернативные измерительные устройства. Размыкание в цепи приборов освещения всегда происходит на фазе (красный провод).
Такая схема обусловлена необходимостью обеспечить безопасность при ремонтных работах и при установке новых потребителей. Фаза находится с помощью отвертки-индикатора при включении защитного автомата на распредщите.
Виды двухклавишных выключателей
Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.
Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.
В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.
Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

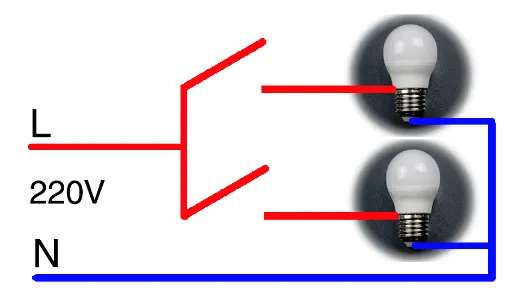

Схемы подключения двухклавишного выключателя
Ко входу переключателя подается фаза. Она отходит от распределительной коробки. Эта коробка часто располагается под выключателем. Возможен и другой вариант ее расположения. При нижней разводке, коробка будет находиться выше двойного переключателя.

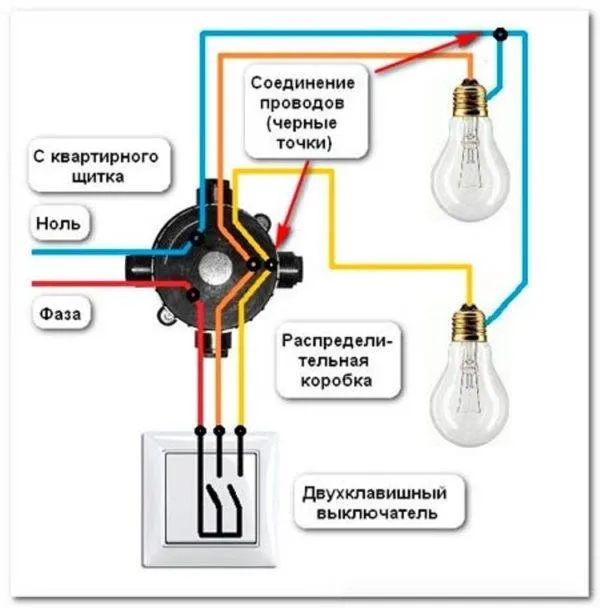

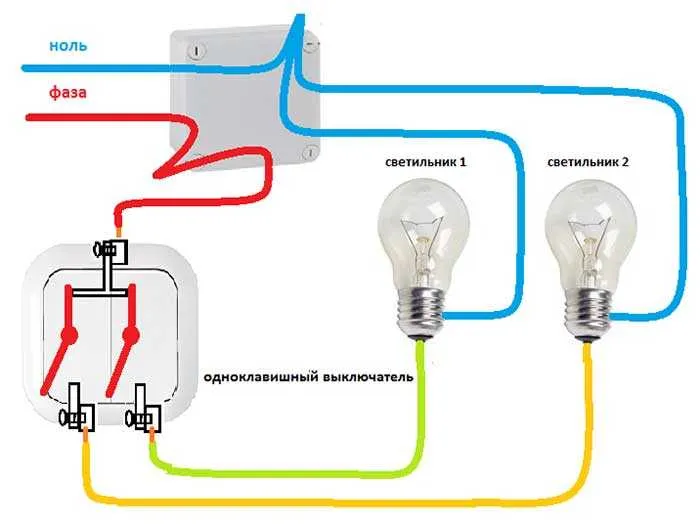

К двум лампочкам
На двухклавишный переключатель можно провести провода от двух светильников или от двух групп лампочек. В каждом из этих случаев, инструкции по проведению работ не будут иметь принципиальных различий. Схема подключения двойного выключателя:
- Подведите фазу ко входу на двухклавишном приборе.
- Ослабьте контакт, провернув болт в направлении против движения часов.
- Проведите кабель, зачищенный на 4 или 6 мм от изоляции под пластину.
- Как следует затяните крепежный болт.
- Для проверки надежности крепления, подергайте за провод. Если после этого он не начал отходить, винт был затянут хорошо.
Точно так же проведите подключение проводов, идущих на осветительные приборы:
- Контакты для этих проводов расположены ниже входа фазы.
- Ослабьте крепления на них.
- Подведите провода.
- Затяните болты.
- Проверьте крепление.
Когда подключение двойного переключателя будет завершено:
- Поставьте на место управляющие клавиши.
- Подайте ток.
- Проверьте, успешно ли проведена работа.
К двум светильникам
Как и в предыдущих случаях, работу начинают с обесточивания сети и определения фазы. К коммутатору проводка подводится через трехжильный кабель. Светильники и питание подводятся двужильным кабелем. Как выглядит процесс:
- Оголенные концы следует развести в стороны.
- Далее надлежит включить автомат.
- Затем следует прощупать кабели индикаторной отверткой. В отсутствие тока, свечение на индикаторе будет задавать только фаза.
- Далее фазу находят на выключателе, используя ту же отвертку.
- Автомат отключается, чтобы обеспечить безопасность работы.
- Фазные концы проводов соединяются между собой.
- Включается автомат.
- Включается осветительный прибор. В отсутствие лампочки, фазу проверяют индикаторной отверткой.
- Второй провод, находящийся в распределительном коробе вместе с фазовым от осветительного прибора, соединяется со входным нулем.
- Автомат нужно выключить.
- Первый провод от прибора освещения подключается ко входному нулю.
- Второй провод уходит на конец переключателя.
- В конце работы, проверяется ее результативность.
Схема подключения двойного выключателя с розеткой
Двойные переключатели выпускаются также, будучи объединенными в одном блоке с розеткой. Принцип подключения коммутатора в этом случае остается прежним. Чтобы правильно завершить работу с блоком, понадобится только подвести заземление и ноль к самой розетке.
Чтобы это сделать:
- Протяните фазу к коммутатору.
- Подключите провода, уходящие на люстру или другие типы светильников.
- Возьмите фазу от переключателей и подайте ее к той части устройства, где располагается розетка.
- К следующему контакту подведите ноль. Его берут с шины на щитке.
- Для «земли» на щитке тоже предусмотрен специальный контакт. Подведите его к розетке.
Типы одноклавишных устройств и их отличия
Наверняка вы видели, что в домах преобладают современные типы регуляторов света, выполненные в разном дизайне, цвете и с другими особенностями. Выключатели принято делить по типу монтажа, степени защищённости, количеству контактов для подключения. По типу монтажа одноклавишные выключатели бывают:
- накладные (подходят для монтажа к наружной проводке);
- для скрытой проводки (подходит для кабелей, которые прячутся в стену);
- встраиваемые (устанавливают на провода светильников, бра);
- проходные (управление светом происходит из разных мест).
По защищённости принято разделить выключатели с одной кнопкой на устройства для:
- влажных помещений;
- наружного монтажа (на улице);
- закрытых комнат.
По количеству контактов бывают:
- проходные;
- однополюсные;
- двухполюсные.
Одноклавишные выключатели получают наибольшее распространение, так как отличаются простым монтажом и лёгкостью обслуживания. С подключением приспособления справится даже новичок, при условии соблюдения инструкций и знания принципа работы выключателей.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ!
Во время коммутации контактов выключателя и проводки в помещении работайте в перчатках с электроизоляцией и обязательно обесточивайте электрическую сеть.
Двухклавишный выключатель
Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.
Раздельное освещение помещения
Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.
Схема подключения двухклавишного выключателя
Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.
Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.
Многорожковая люстра
При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.
Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

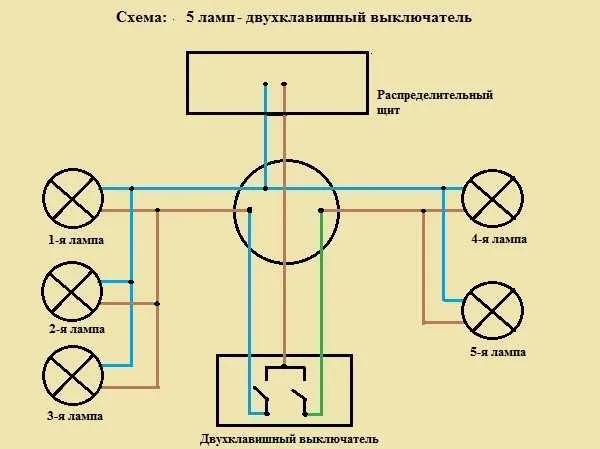

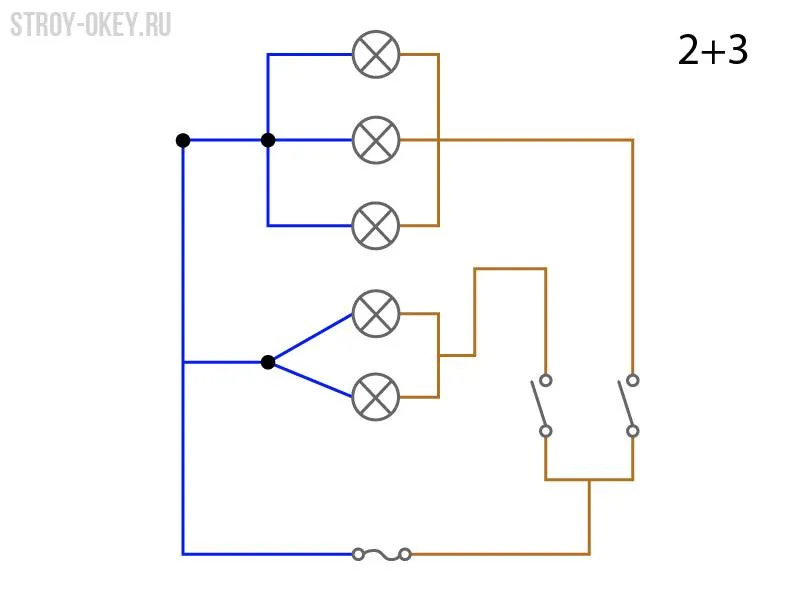

Схема подключения пятирожковой люстры
В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.
Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.
В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.
Подготовка проводов для корректной установки
В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.
Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра
Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

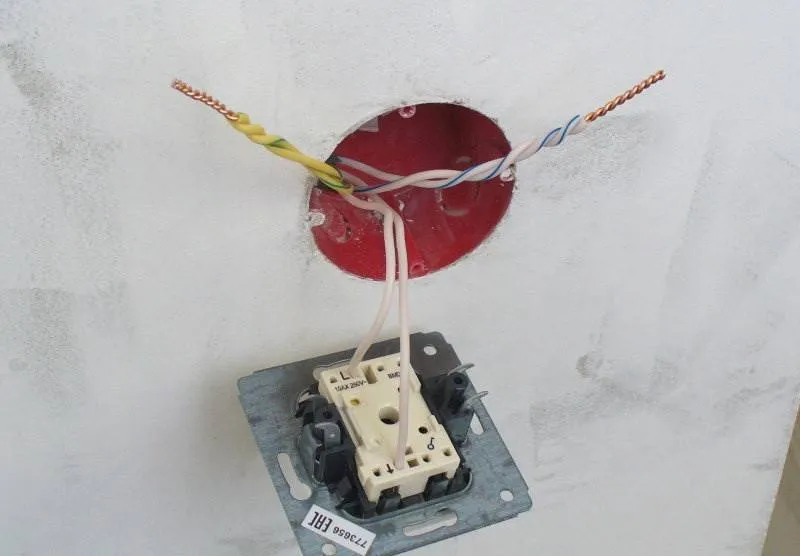

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.
Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.
Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

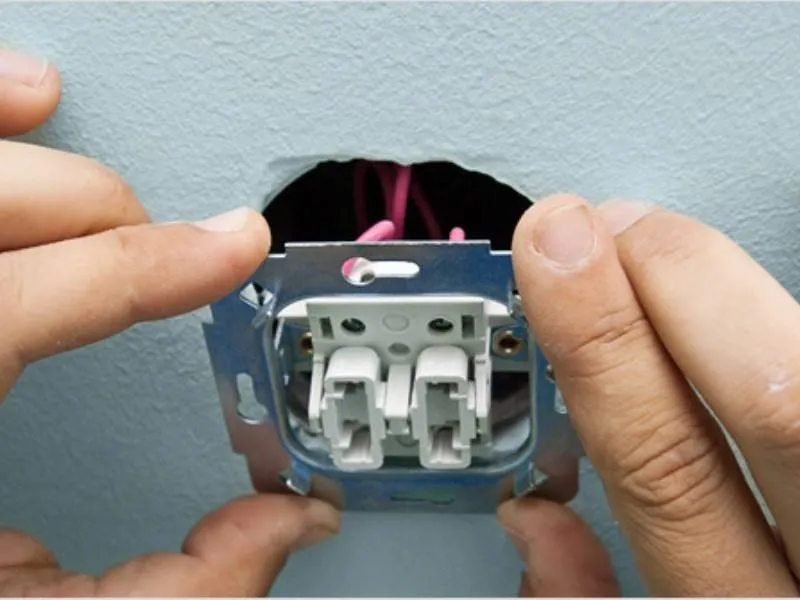

Подключение
Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.
Всего в таком устройстве три контакта:
- входной, для фазового питающего провода;
- два выходных для управления приборами.
В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.
- самозажимный
- винтовой.

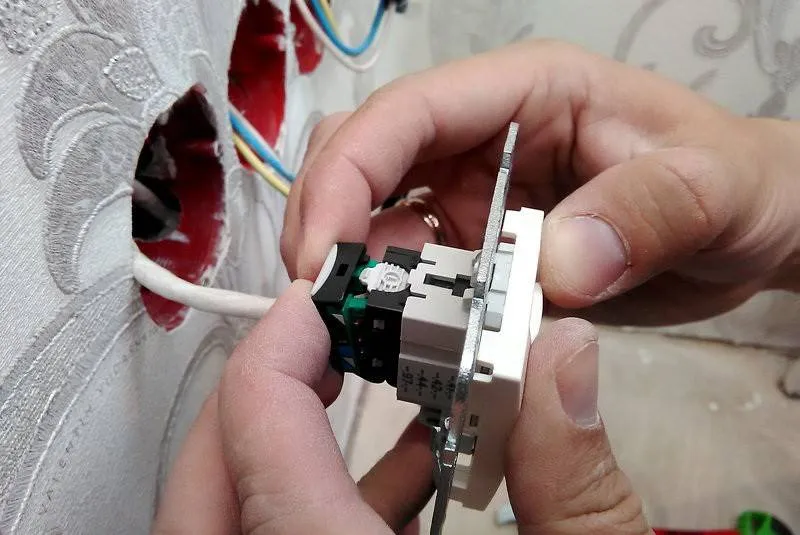

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод
При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция.
Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.
После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.
Подключение розетки и выключателя
При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

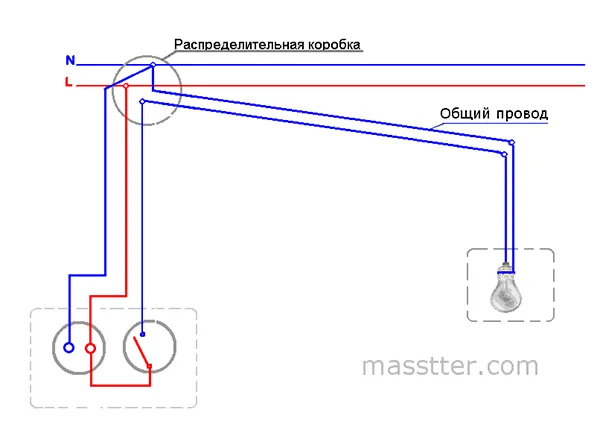

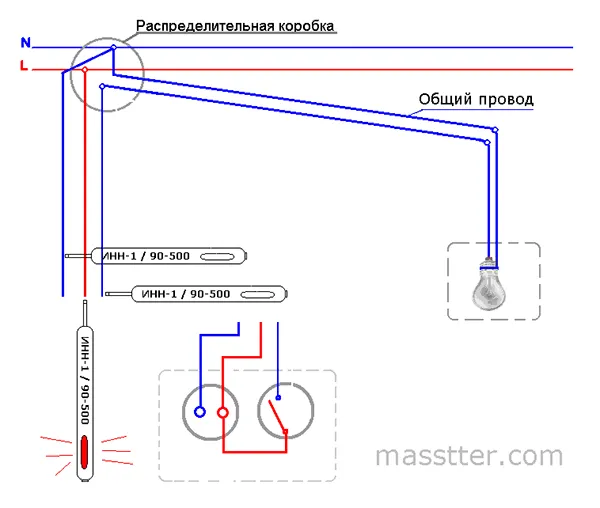

Схема подключения розетки с одноклавишным выключателем
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

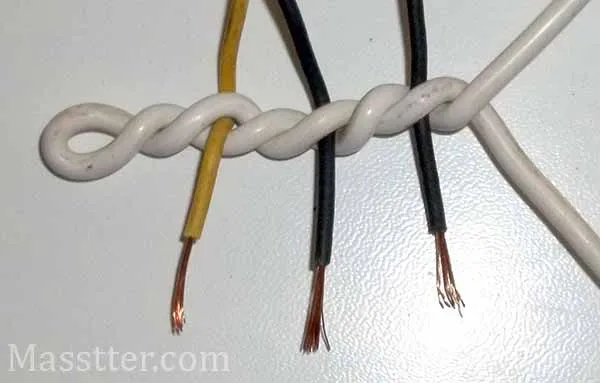

Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

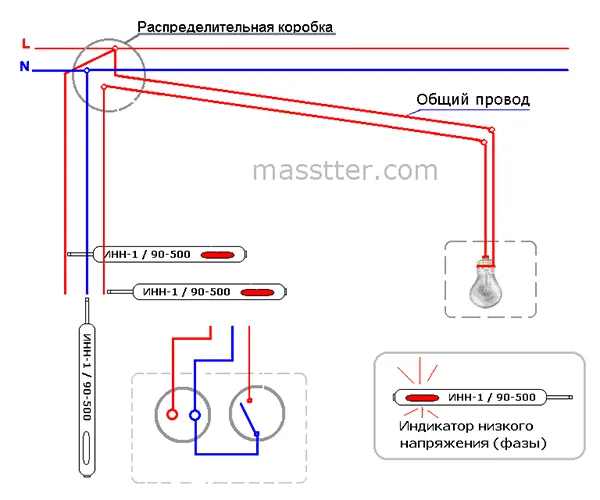

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

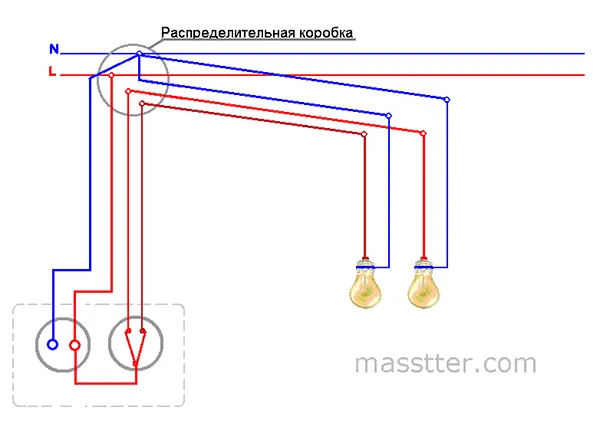

Схема подключения розетки с двухклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

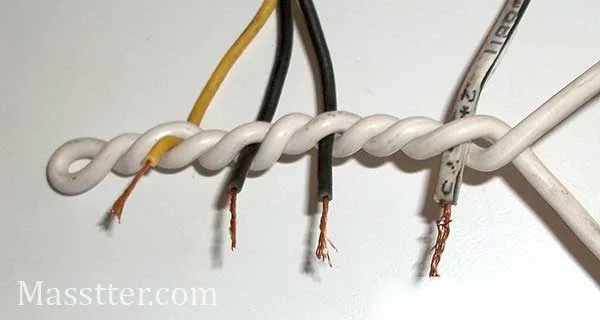

Фото косоплета на четыре жилы.

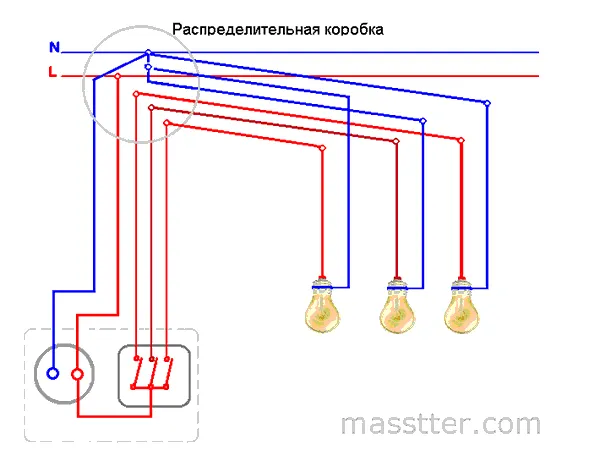

Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)

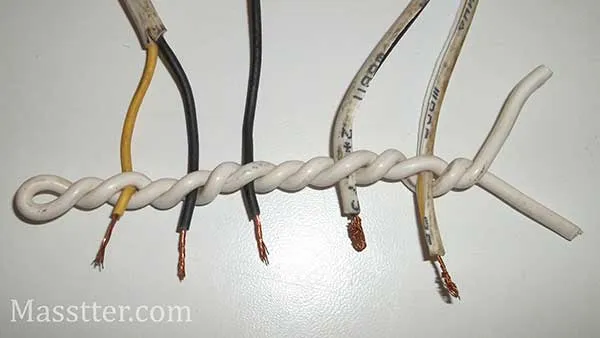

Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Как подключить розетку с выключателем | Видео пояснение
На этом все, удачного вам монтажа!
В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.
Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.
Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.
Как правильно подключить выключатель на люстру?
Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:
-
Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.
-
Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.
-
Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.
-
Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.
-
После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.
-
Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.
Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
