Как нарисовать чертеж калитки из профильной трубы: сочетание практичности, безопасности и уюта в ограждении

Хотите установить надежную калитку из профильной трубы на своем участке? Тогда обязательно посмотрите нашу статью! Мы расскажем о преимуществах и особенностях конструкции, а также предоставим несколько вариантов чертежей калитки из профильной трубы.

Как сделать калитку из профильной трубы – монтаж своими руками

Немало владельцев дачных участков при обустройстве ограды предпочитают установить ворота с калиткой, изготовленной из профильных труб. Такую металлическую конструкцию сделать можно самостоятельно. Кроме этого качественно выполненная калитка из профильной трубы может стать украшением дачи.

Характеристики профтруб

Вся профильная трубная продукция обладает следующими основными характеристиками:

Создание чертежа для калитки из профильной трубы — это важный шаг при оформлении ворот и калитки загородного дома. При этом, важно учесть сочетание практичности, безопасности и уюта в ограждении. Правильно спроектированный чертеж позволит учесть все детали и параметры конструкции, а также обеспечит гармоничное вписывание калитки в общий стиль вашего участка, придавая ему неповторимый облик.

  • доступной стоимостью;
  • надежностью и прочностью в применении;
  • небольшим весом;
  • значительной степенью устойчивости к механическим воздействиям и коррозийным процессам.

Каждый домашний умелец при желании способен без помощи мастера изготовить калитку из профильной трубы своими руками, для чего не требуется наличия профессиональных знаний и навыков. Нужно лишь уверенно пользоваться дрелью, сварочным аппаратом, болгаркой. Также необходимо будет нарисовать несложный чертеж.

Для проектируемой конструкции следует приобрести качественные стройматериалы. Но прежде, чем отправляться за покупками, разрабатывают подробный чертеж калитки из профильной трубы со всеми размерами.

Плюсы и минусы калиток из профтруб

Конструкция калитки, изготовленной из такой трубной продукции, имеет как положительные особенности, так и отрицательные.

Из плюсов следует отметить:

  1. Несложное исполнение и монтаж.
  2. Простые земляные работы, которые предполагают подготовку углублений в почве для установки опорных столбов.
  3. Продолжительный эксплуатационный срок.
  4. Невысокую стоимость.
  5. Достойный внешний вид.
  6. Устойчивость к коррозийным процессам при условии абсолютного отсутствия повреждений на наружной поверхности труб.

Существуют не только достоинства, но и недостатки, которые имеет калитка из профтрубы:

  1. Есть вероятность, что конструкция может деформироваться в результате механических воздействий.
  2. Отсутствие даже малейшей звукоизоляции.
  3. При небольшом повреждении внешнего защитного покрытия возникает коррозия.

Подготовка оборудования и стройматериалов к монтажным работам

До того этапа, как сделать калитку из профильной трубы своими руками, следует приобрести стройматериалы:

  • для установки опорных элементов — профильные трубы с сечением 100х100 миллиметров;
  • для создания перемычек — профтрубы 40х20 миллиметров;
  • для постройки каркаса ворот — изделия профилированные 50х50 миллиметров;
  • замок;
  • саморезы для металлопродукции;
  • грунтовка и краска по металлическим изделиям;
  • петли;
  • материал для отделки поверхности ворот, которым может быть профлист.

Кроме этого, чтобы осуществить изготовление калитки из профильной трубы, следует иметь в своем распоряжении инструменты:

  • рулетку для измерений;
  • уровень;
  • болгарку;
  • дрель;
  • молоток;
  • автоматическую сварку;
  • электроды;
  • шлифовальный круг.

Проведение монтажных работ

Обустройство ворот с калиткой, созданной из профтруб, осуществляется на протяжении нескольких этапов:

  1. Рисуют подробный чертеж предполагаемой конструкции.
  2. Покупают стройматериалы.
  3. Размечают и нарезают трубную продукцию.
  4. Устанавливают опорные элементы.
  5. Сваривают профтрубы в ранее возведенном каркасе ворот.
  6. После усиления конструкции, приваривают петли и помещают каркас на опоры.
  7. На поверхность каркаса наносят грунтовку и красят.
  8. Обшивают и декорируют построенную конструкцию.

Обустройство распашных ворот с калиткой

Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:

  1. Сначала рисуют чертеж и определяют количество требуемых материалов.
  2. При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
  3. Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
  4. Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
  5. Применяя ямобур, делают углубления для установки опорных столбов.
  6. Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
  7. Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
  8. После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
  9. Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
  10. Наносят краску по металлу.
  11. К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.

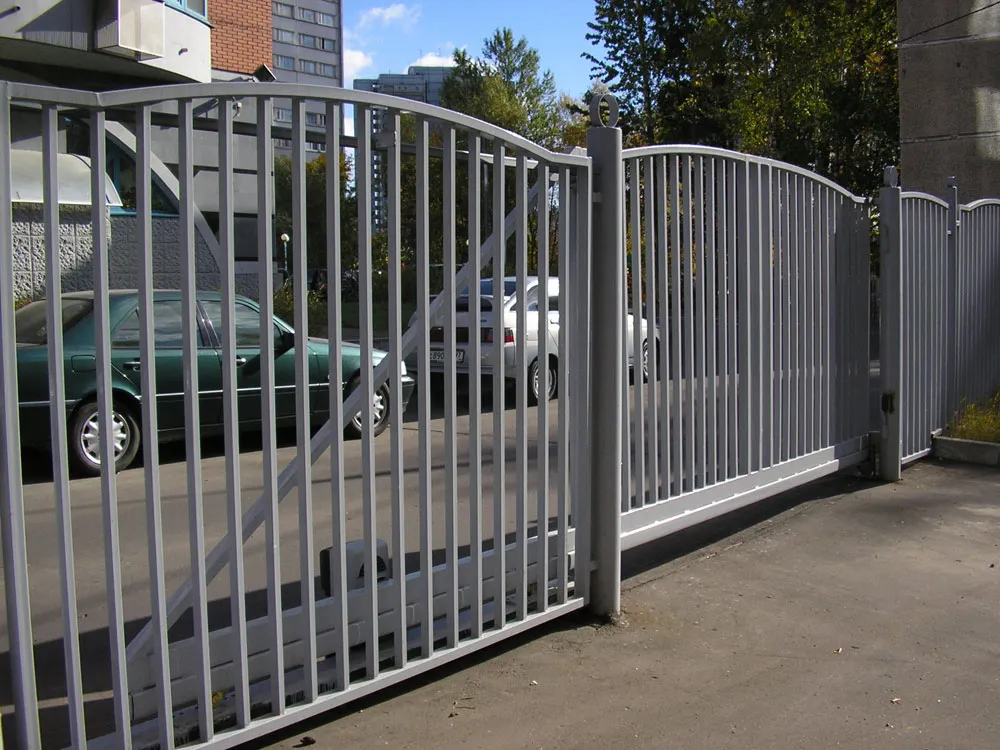

Строительство раздвижных ворот, оснащенных калиткой

Ворота откатного типа среди аналогичных конструкций считаются более удобными. Их просто изготавливать и монтировать.

При обустройстве раздвижных ворот, имеющих калитку из профилированных труб, потребуются следующие материалы:

  • роликовое устройство;
  • металлическая рама;
  • профлисты или аналогичная продукция.

Металлическую раму необходимо создавать, соблюдая все размеры, не допуская малейших отклонений относительно горизонтали.

При изготовлении и монтаже откатных ворот придерживаются определенной последовательности:

  1. В первую очередь рассчитывают размеры и вес будущей конструкции.
  2. Рисуют чертеж.
  3. Размечают материалы и их нарезают.
  4. Выполняют сварку конструкции.
  5. Монтируют откатные элементы.
  6. Устанавливают каркас.
  7. Грунтуют и красят ворота.
  8. Обшивают каркас.
  9. Сваривают каркас и кованые элементы (по желанию).
  10. Устанавливают на конструкцию радиоуправление (по желанию).

Прежде, как сварить калитку из профильной трубы, выполняют чертеж проектируемой конструкции. В процессе его разработки следует обязательно учитывать, что сбоку оставляют промежуток, равный половине размера ворот. Чтобы конструкция прослужила достаточно долго, необходимо правильно вычислить ее массу и определить, каким будет материал изготовления.

Сначала в вертикальном положении бетонируют опорные элементы, после чего приступают к заливке фундамента. Глубину основания и погружения столбов в грунт нужно делать не менее одного метра. При этом длина фундамента должна составить ½ часть ширины ворот.

Работа по изготовлению рамы предполагает сваривание в шахматной последовательности металлических уголков с 30-сантиметровым промежутком. Направляющую фиксируют на нижнем крае рамы, после чего к ней крепят профлисты. В завершении на фундаменте устанавливают роликовую платформу, а ее верх закрепляют на столбах. Вертикальность монтажа ворот проверяют уровнем.

Оставляйте отзывы:

Калитки из профильных труб: изготовление и фото

Очень много дачников на сегодняшний день предпочитают в качестве ограды своего участка устанавливать ворота с калиткой на основе профильной трубы. Подобные трубы сделаны из разных сплавов, очень часто используются очень легкие соединения. А калитка и ворота из профильной трубы, соединенные друг с другом в единую конструкцию, позволят надежно защитить ваш участок от непрошеных гостей.

Сегодня мы расскажем, как своими руками сделать и установить калитку и ворота из профильных труб. Также в статье есть фото готовых изделий, установленных на загородных участках. Благодаря таким фото вы сможете определиться со стилем и цветом конструкции.

Калитки и ворота из профильных труб: преимущества

Представленные ниже фото дадут вам наглядное представление о том, как выглядит готовый ансамбль ворот с калиткой, изготовленных из пластиковых труб. Как видите, можно подобрать стильные варианты, которые украсят ваш участок.

Преимущества конструкций на основе профильных труб:

  • доступная стоимость материала;
  • длительность эксплуатации;
  • простота установки;
  • надежность;
  • возможность подобрать дизайн для калитки;
  • возможность украсить калитку элементами ковки и другим декором (примеры такого декора на фото можно найти в интернете по соответствующему запросу).

Калитки из профильной трубы

Что потребуется для работы?

Для оперативной установки калитки и ворот вам потребуются следующие инструменты:

  • дрель со сверлами;
  • болгарка с зачистным отрезным кругом;
  • сварочный аппарат;
  • компрессор для быстрой покраски конструкции;
  • молоток;
  • угломер;
  • рулетка с капроновой ниткой.

А материалы для монтажа потребуются такие:

  • профильная труба. Она не должна быть сильно тонкой. при этом она должна быть в меру жесткой и выдерживать достаточные нагрузки;
  • антикоррозийная жидкость (как вариант бензин);
  • краска;
  • грунтовка;
  • петли для ворот и калитки. Они должны быть мощными для выдержки нагрузки. Желательно брать со встроенным подшипником, обеспечивающим плавность движения элементов конструкции;
  • материал для обшивки, если вы ее планируете;
  • замок для калитки;
  • засов для ворот .

После покупки необходимых материалов составьте чертеж будущего проекта. который вы предварительно выбрали, подготовьте профиль и просчитайте внимательно все размеры. Очень важно точно просчитать все параметры, чтобы в будущем калитка и ворота открывались и закрывались без проблем.

Монтаж калитки и ворот: этапы работы

Сделать самостоятельно из профильной трубы калитку и ворота не так сложно. После того как вы приготовили все инструменты и материалы, можно приступать к работе. Ниже представляем вам поэтапный план монтажа конструкции.

Установка столбов

Конструкцию нужно ставить на столбы. При установке ворот с калиткой, трубы следует брать из расчета на метр длиннее задуманной высоты. На эти трубы будет крепиться каркас. Кроме того, столбы должны выдерживать нагрузку дополнительных деталей. но и также не поддаваться порывам ветра и не допускать провисаний конструкции. Работа включает такие действия:

  • обрабатываем поверхность столбов. Для этого с помощью болгарки нужно зачистить места повреждения металла трубы. если они ранее где-то использовались, затем обезжириваем их бензином или антикоррозийным средством. После того как поверхность просохнет, ее протирают ветошью;
  • делаем разметку для установки столбов. Ручным буром или вручную лопатой копаем яму в земле нужной глубины, диаметр которой должен быть больше диаметра столба на 10 см;
  • готовим жидкий раствор для заливки столбиков на основе цемента 300 и речного песка в соотношении один к трем. Все перемешиваем и доводим до жидкой консистенции;
  • устанавливаем столбы в отверстия и засыпаем щебнем. Также с этой целью подойдут камни и асфальт. В конце все трамбуем и заливаем заранее приготовленным раствором.

Столбы должны быть установлены правильно, они должны стоят строго вертикально. Для этого необходимо использовать отвес. Чем ровнее они будут стоять, тем качественнее будет установлена вся конструкция.

Как сделать столбы из кирпичей?

Металлические столбы для ворот с калиткой не всегда могут вписаться в общий стиль экстерьера, поэтому их можно сделать кирпичными, обложив основные столбы кирпичом.

Такое решение лишь улучшит качество всей конструкции, а калитка и ворота из профильных труб станут устойчивее и будут меньше подвергаться негативным внешним воздействиям. При этом можно подобрать кирпич разных оттенков и конфигураций. Укладка кирпичей выглядит так:

  • сначала готовим раствор по аналогии с предыдущим пунктом, но его вязкость надо снизить;
  • первый ряд выкладываем целыми кирпичами;
  • второй ряд выкладывайте кирпичами размером в три четверти, чтобы порядовка была прочнее;
  • установите в швы кладки закладные в виде металлических пластин толщиной от 5 мм;
  • подождите, пока высохнет раствор, но не целиком и сделайте расшивку;
  • вверху кирпичных столбов можно поставить декоративные колпаки. которые не только придадут конструкции завершенный вид, но и отведут воду при дожде. Их можно приобрести в готовом виде или заказать их изготовление по индивидуальному дизайну.

Особенности установки каркаса

При сборке калитки и ворот из профильных труб нужно чтобы у вас имелось в наличии подготовленное рабочее место. Лучше всего подойдет сварочный стол.

Можете приступать к изготовлению каркаса конструкции. Помните, что от его качества зависит работа всех элементов. Если что-то сделано неправильно, то работа системы может быть нарушена.

Этапы сооружения каркаса такие:

  • выберите место для свободного размещения конструкции нужного размера;
  • уложите швеллер так, чтобы его габариты были меньше конструкции примерно на 20 см;
  • отрежьте кусок профильной трубы нужного размера и снимите болгаркой заусенцы;
  • разложите детали согласно чертежам или схеме конструкции;
  • прижмите их к столу посредством крепления и сварите стыки;
  • сварите распорки, чтобы наша конструкция была жесткой. Если хотите, чтобы ворота и калитка имели прозрачный оттенок, нужно вварить прутья из металла между их верхней и нижней частью;
  • сварку нужно выполнять точечным методом для экономии времени и средств;
  • болгаркой и зачистным кругом чистим швы. Обработайте поверхность бензином или антикоррозийным веществом;
  • дайте поверхности высохнуть и удалите налет с помощью ветоши;
  • проведите грунтовку;
  • покрасьте конструкцию.

Также не забывайте о точности выкладки конструкции и проверке плоскость с помощью уровня, чтобы потом не появлялся так называемый пропеллер. Перед процессом сварки все элементы нужно прижать струбцинами.

Теперь, когда вы собрали каркас калитки и ворот, их можно навешивать на столбы.

Как прикрепить калитку и ворота к столбам?

Чтобы прикрепить к столбам калитку и ворота, нужно использовать только мощные завесы. это придаст конструкции жесткость и исключит провисания. Лучше использовать крепеж на основе подшипника, чтобы все работало долго и надежно.

Крайне желательно оставить небольшой зазор между листом ворот и землей длиной как минимум в 10 см. Благодаря этому механизм будет свободного работать даже при толстом снежном покрытии.

Итак, все работы по изготовлению и монтажу выполнены. При желании вы можете проявить креативность и оформить калитку с воротами так, как вы сами того пожелаете. Можете их обшить, украсить декором и так далее. Идеи и фото касательного оформления вы наверняка отыщете в интернете.

Данилко Степан Игоревич

Калитка из профильной трубы своими руками

Многие современные домовладельцы при выборе материалов для изготовления калитки отдают предпочтение именно профильным трубам. Такие трубы изготавливаются из самых разнообразных сплавов. Ворота и ограждение из таких материалов, объединенные в одну надежную конструкцию, дают возможность достойно защитить земельный участок от разного рода непрошенных гостей.

Оборудование и материалы

Калитка из профильной трубыДля качественного изготовления и монтажа калитки нужно запастись таким инструментарием:

  • Дрель и набор качественных сверл по металлу;
  • Болгарка со специальным отрезным кругом, способным выполнять функцию зачистки металла;
  • Сварочный аппарат;
  • Компрессор, обеспечивающий необходимое давление, для возможности ускоренного нанесения краски на собранную конструкцию;
  • Угломер;
  • Рулетка;
  • Молоток;
  • Капроновая нить.

В качестве необходимых материалов профессионалы приводят такой перечень:

  • Сама профильная труба. Толщина металла должна быть не слишком тонкой и достаточно жесткой, чтобы выдерживать внушительные нагрузки;
  • Специальная жидкость для очистки металла от коррозии;
  • Грунтовка;
  • Краска;
  • Металлические петли для фиксации калитки и металлических ворот. Эти элементы обязательно должны выдерживать высокие нагрузки. Необходимо использовать петли с установленным внутри подшипником, благодаря которому движение калитки будет достаточно плавным;
  • Замок.

После того, как все вышеуказанные материалы будут подготовлены, нужно взять профиль и точно определить все размеры, таким образом, чтобы их можно было указать на схеме.

Важно! Чтобы в процессе эксплуатации калитка без особых трудностей открывалась и закрывалась, обязательно необходимо сделать максимально точный расчет.

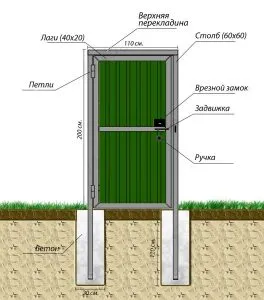

Разработка чертежа

Стартовый этап создания калитки из металлических труб – проектирование или изготовление максимально подробного чертежа. Только после этого осуществляется процедура закупки всех необходимых инструментов и материалов. Достаточно качественную и визуально привлекательную калитку удастся создать в случае, если чертеж выполнен максимально подробно. В случае, если на данном этапе допускались какие-то неточности, в процессе изготовления калитки в конструкцию изделия нужно будет вносить некоторые коррективы.

Для создания калитки обязательно потребуется выполнить такие действия:

  1. Определить точные размеры изделия.
  2. Приготовить все необходимые материалы и инструменты.

Полезно! Верхняя часть калитки обязательно должна совпадать с уровнем забора. Незначительное отклонение допустимо, но только в меньшую сторону. Подходящей можно назвать ширину 0,9-1,2 м.

Прочность каркаса для изготавливаемой калитки будет обеспечена, благодаря использованию труб, сечение которых составляет 40х20 мм. Материалы меньшего диаметра нередко используются для создания декоративных элементов.

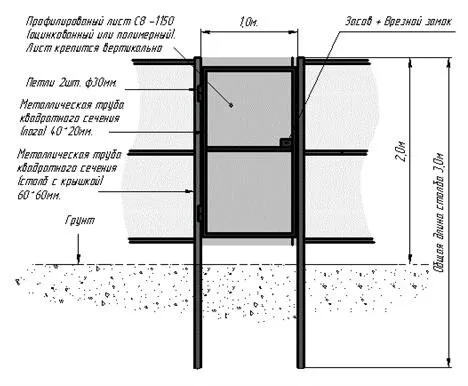

Подробнее рассмотрим чертеж простейшей калитки из профильной трубы на этом фото.Калитка из профильной трубы

После ознакомления с данными материалами, можно сделать вывод о том, что схема калитки не представляет собой ничего сложного. Чертеж ворот из профильной трубы может быстро набросать даже непрофессионал. Если у кого-нибудь возникнут в ходе работы вопросы о том, как сварить металлическую конструкцию, желательно обратиться за соответствующими услугами к профессионалу.

Как правильно сварить?

Калитка из профильной трубыПосле определения точного расстояния между двумя опорными столпами можно начинать создавать каркас калитки. В данной статье технология разработки ворот не рассматривается. Однако основные принципы практически ничем не отличаются от изготовления калитки.

Все, что нужно сделать – сварить каркас из предварительно приобретенной профильной трубы. Все работы нужно проводить только на ровной плоскости, чтобы изготавливаемая конструкция была идеально горизонтальной.

Все действия осуществляются в такой последовательности:

  • По всем заранее определенным размерам отрезаются необходимые фрагменты трубы. Места стыков необходимо обрезать при помощи болгарки под углом 45 о .
  • Все подготовленные составляющие элементы размещаются на горизонтальной плоскости, после чего плотно прижимаются к ней при помощи какого-нибудь крепежного элемента, обеспечивающего максимальную жесткость фиксации.
  • После этого при помощи сварочного аппарата трубы соединяются между собой. Сварку необходимо осуществлять именно точечным методом.
  • Чтобы добиться устойчивости формы каркаса, обязательно необходимо приварить специальные распорки.
  • После того, как основной каркас собран, к нему привариваются предварительно заготовленные поворотные петли на подшипниках.
  • Затем приваривается замочный механизм. Если планируется использовать навесной замок, нужно приварить к каркасу в подходящем месте специальное ушко.
  • Образовавшиеся заусеницы и слишком явные неровности необходимо аккуратно зачистить при помощи болгарки.

Профессионалы рекомендуют слегка прихватить собранные элементы каркаса сваркой, и только после этого осуществлять полноценную сборку калитки.

Чтобы каркас не был подвержен воздействию коррозии в будущем, рекомендуется обработать все его элементы специальным грунтовочным раствором. После того, как грунтовка высохнет, можно начинать красить калитку при помощи краскопульта или обыкновенной кисточки.

В процессе изготовления металлического каркаса для калитки, как было сказано ранее, необходимо учитывать все его размеры. Нужно понимать, что расстояние от земли до такой калитки должно соответствовать примерно 10 см. Поэтому к одному необходимо точно рассчитать расстояние, на котором должны находиться ответные механизмы петель с металлическими штырями, на которые в дальнейшем будет одеваться каркас калитки.

Подобные меры необходимы для того, чтобы удобно пользоваться калиткой в зимний период, когда будут выпадать осадки в виде снега. При наличии определенных навыков сварить каркас калитки своими руками можно без особых трудностей и посторонней помощи.

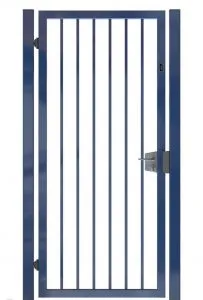

Калитка из профильной трубы

Ворота из профильной трубы

После выполнения всех вышеуказанных действий в точном соответствии с изложенной инструкцией изготовленный каркас ворот необходимо навесить на предварительно вкопанные опорный столб. Для этого можно использовать трубы, сечение которых составляет 60х60 мм, а длина – 3,3 м. Данный элемент предварительно вкапывается в землю на глубину, показатель которой не должен составлять меньше 1,5 м. Чтобы определить глубину правильно, нужно учитывать стандартное соотношение, в соответствии с которым 1/3 длины столба должна быть вкопана.

Для большей устойчивости трубы нужно приварить к ней фрагмент листового металла 20х20. После того, как необходимое расстояние между столбами соблюдено, можно приступать к заливке цементным раствором с добавлением крупных камней.

Чтобы геометрия конструкции была подходящей, рекомендуется зафиксировать створки сваркой. Изготовленный каркас тоже необходимо приварить к столбам какими-нибудь фрагментами металла. Приваривание петель считается одним из наиболее трудных этапов в процессе монтажа опорных столбов. Эта процедура осуществляется после внимательной проверки всех контрольных параметров расположения калитки между столбами.

Полезно! Некоторые специалисты рекомендуют обращаться за помощью к знакомым для того, чтобы совместными усилиями выполнить такую непростую процедуру, как навешивание калитки на опорный столб.

Калитка из профильной трубы

Калитка из профильной трубы и профнастила

В качестве материалов для обшивки в большинстве примеров используется именно профнастил. Форма листов должна повторять геометрию установленного каркаса. Устанавливать элементы профнастила можно как с внутренней, так и с внешней стороны калитки. Листы можно крепить изнутри в ситуациях, когда на каркас приварены декоративные металлические элементы. Наружная облицовка рекомендована в ситуациях, когда каркас ничем примечательным не декорирован. Установку профлистов можно осуществлять при помощи специальных саморезов или заклепок

Если в качестве элементов обшивки применяется поликарбонатный лист, придется позвать на помощь кого-нибудь из знакомых, поскольку в данной ситуации не помешает дополнительная пара рук. Установка такого материала требует проведения сварочных работ. Характеристики прочности изготовленных ворот будут достаточно высокими. Однако их масса тоже окажется внушительной, поэтому следует предварительно принимать это в расчет перед установкой петель на калитку и опорный столб.

Изготовление ворот из профильной трубы на видео

Всегда интересно, «как делает сосед», ведь, вполне вероятно, он делает что-то неправильно и можно сделать лучше. Видеоматериал в двух частях, выложенный Денисом Крымовым, не из этой категории. Напротив, материал полезен и можно воспользоваться всеми или некоторыми рекомендациями.

Часть 1. Установка столбов для забора.

Источники: http://trubaspec.com/montazh-i-remont/kak-sdelat-kalitku-iz-profilnoy-truby-montazh-svoimi-rukami.html, http://vhod.guru/chastnyy-dom/vhodnye-dveri/kalitki-iz-profilnyh-trub-izgotovlenie-i-foto.html, http://1decor.org/zabor/iz-metalla/kalitka-iz-profilnoj-truby-svoimi-rukami.html

Какой профиль использовать для калитки?


Для изготовления калитки рекомендуется использовать профильные трубы квадратного или прямоугольного сечения. Выбор конкретного профиля зависит от визуальных и функциональных требований калитки, а также от условий эксплуатации.

Например, для создания легкой и прочной калитки можно использовать квадратные профильные трубы размером 40х40 мм или 50х50 мм, толщина стенок которых составляет 1,5-2 мм. Прямоугольные профильные трубы размером 40х20 мм или 60х40 мм также могут использоваться для изготовления калиток.

Также возможно использование других материалов для изготовления калитки, таких как алюминий, стальные листы, дерево и др. В таком случае необходимо выбирать профили и материалы в зависимости от конкретных требований и условий проекта.
