Как сделать простые откатные ворота своими руками: обзор вариантов и этапы работ

Хотите сделать откатные ворота своими руками? В статье вы найдете простые варианты и этапы работ. Изготовление ворот — несложный процесс, который можно освоить даже начинающему мастеру. Читайте обзор вариантов и приступайте к работе!

Любое частное владение огорожено забором. Люди могут пройти на территорию через калитку, а для машин необходим широкий въезд. Его закрывают воротами. Ворота, не создающие при открытии помех окружающим ни с одной стороны – это откатные ворота. Они бывают разных конструкций, например, рельсовые, подвесные, консольные. В этом обзоре узнаем, как сделать откатные ворота своими руками.

Содержание статьи

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

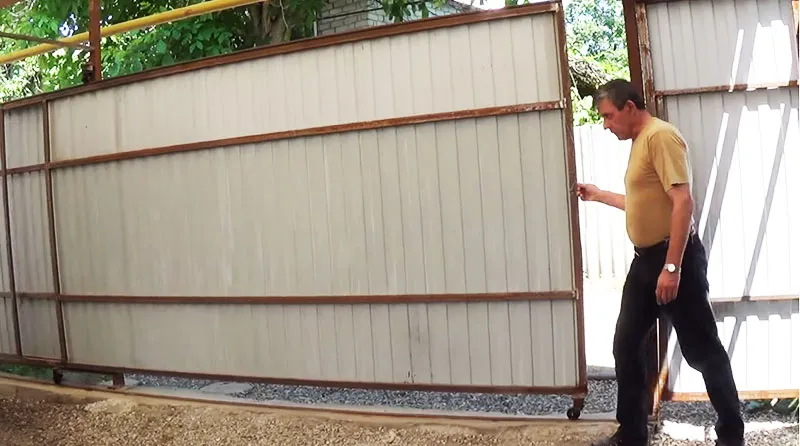

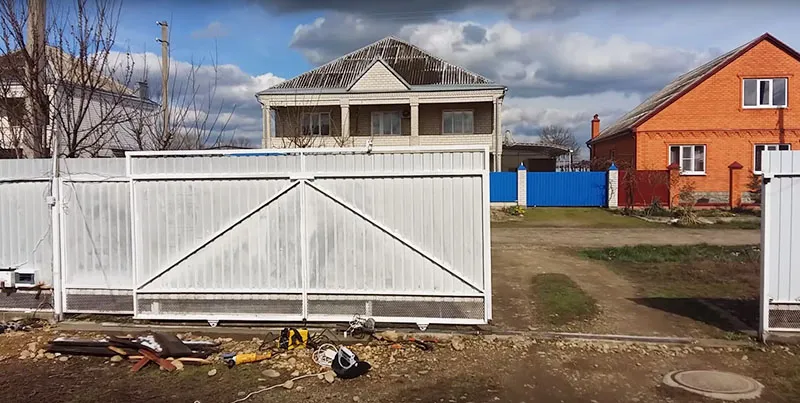

Откатные ворота своими руками ФОТО: youtube.comОткатные ворота
Откатные рельсовые ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

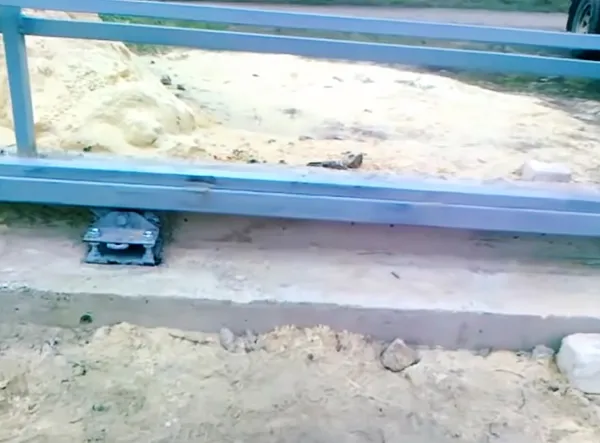

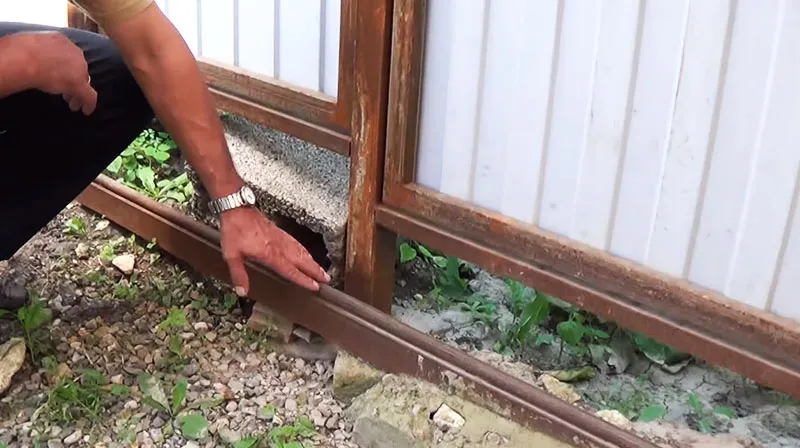

Нижняя направляющая рельсовых воротФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

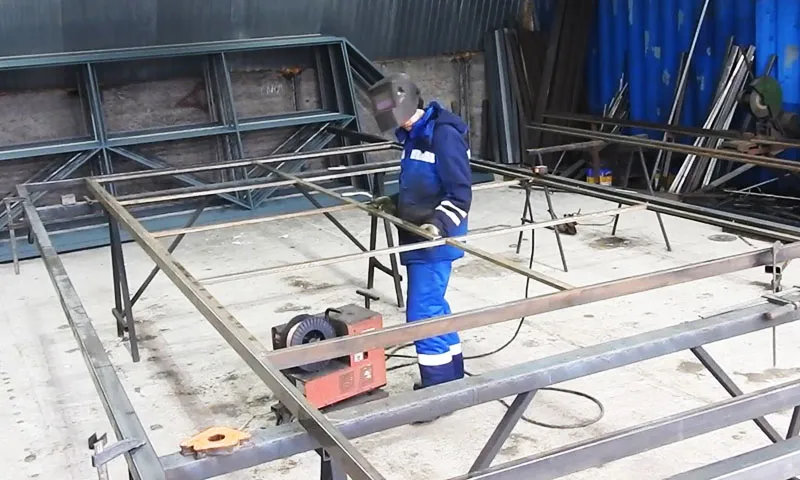

Изготовление рамы воротФОТО: youtube.comИзготовление рамы ворот

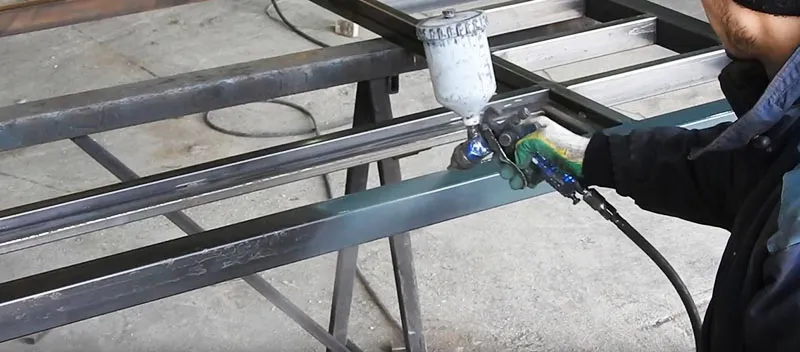

Окраска рамы воротФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

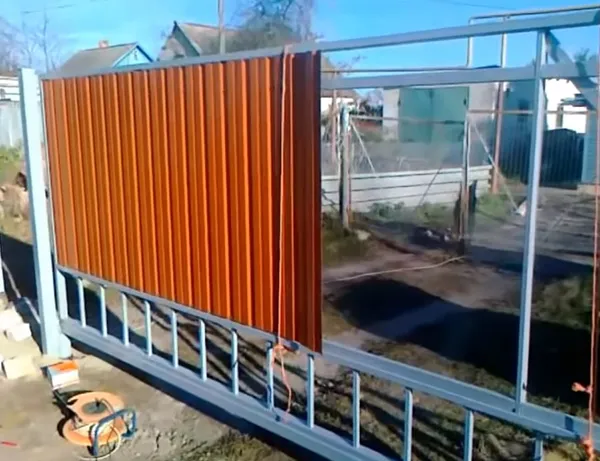

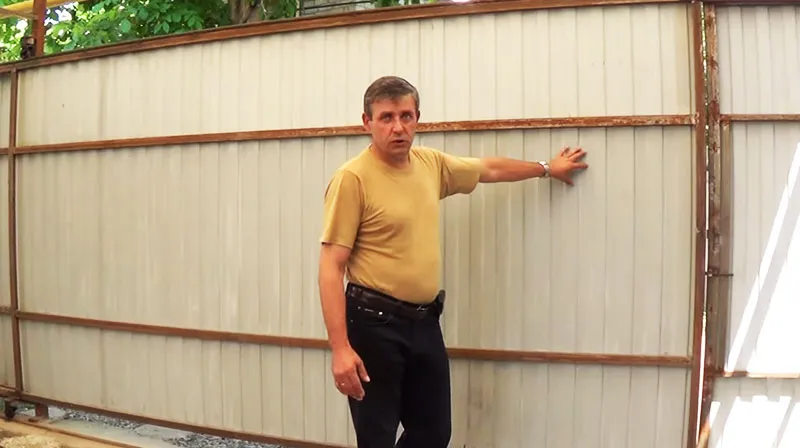

Каркас ворот, обшитых профнастиломФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

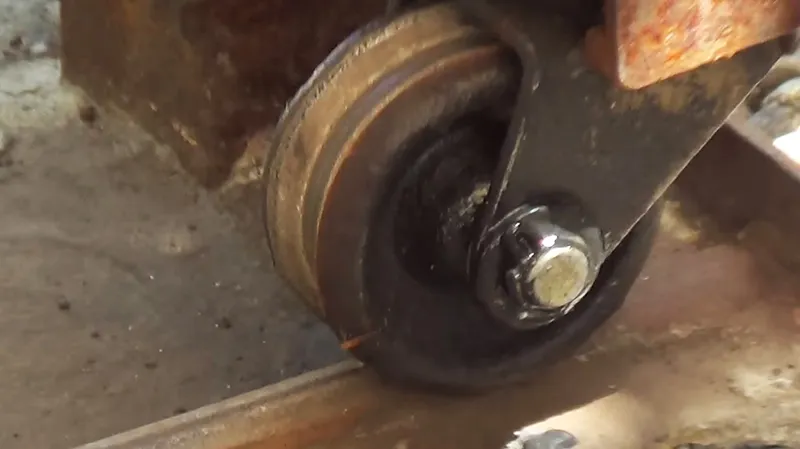

Опора с роликом для рельсовых воротФОТО: youtube.comОпора с роликом для рельсовых ворот

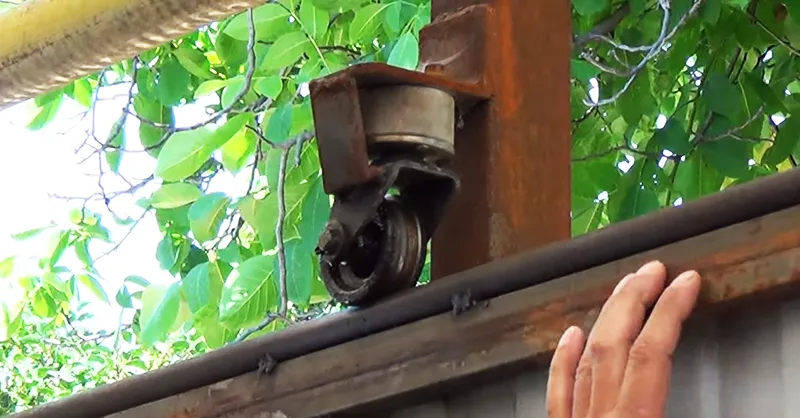

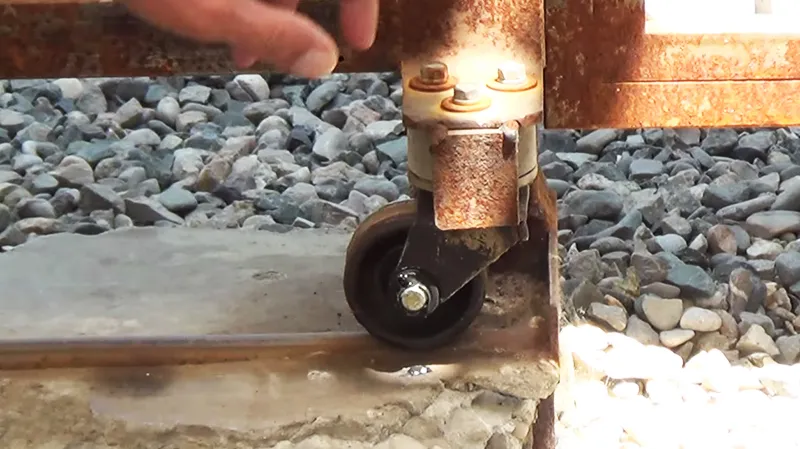

Ролик, на котором катится створкаФОТО: youtube.comРолик, на котором катится створка
Верхний роликФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Откатные ворота своими руками: различные решенияПодъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм.  В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

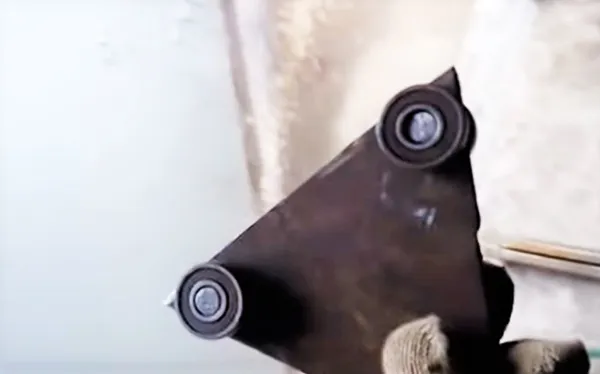

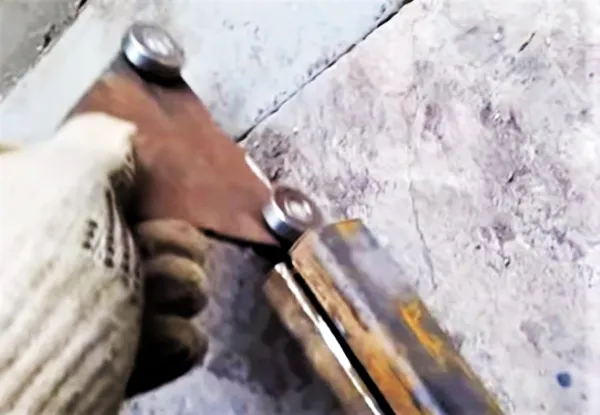

Каретка для подвесных воротФОТО: youtube.comКаретка для подвесных ворот
Каретка в сборе с подшипниками и направляющаяФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

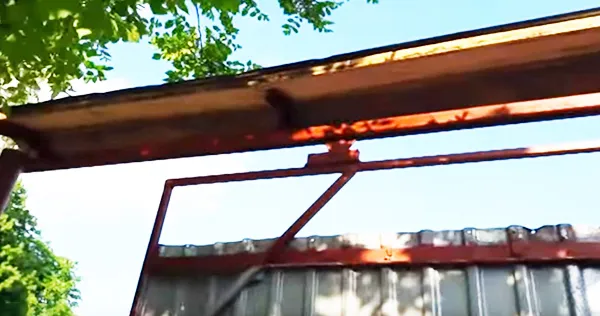

Фрагмент подвески воротФОТО: youtube.comФрагмент подвески ворот

Статья по теме:

Откатные ворота своими руками: различные решенияГаражные ворота рольставни: размеры, цены, устройство, разновидности, достоинства и недостатки, пошаговая инструкция с фото установки ворот самостоятельно — читайте в публикации.

Изготовление своими руками консольных откатных ворот

Консольные ворота состоят из одной створки, которая перемещается по расположенной внизу направляющей. Эта створка перекрывает или открывает для проезда весь проём ворот, то есть расстояние между двумя столбами забора. Для сохранения рабочего положения при движении у створки ворот на нерабочем конце имеется противовес, который обеспечивает её нормальное положение до полного закрытия ворот. В этом случае нижний угол рамы въезжает в нижний улавливатель, и он предотвращает опрокидывание.

Необходимые для работы инструменты и материалы

Для работы нужен обычный набор слесарных инструментов – молоток, ножовка по металлу, болгарка с набором дисков, гаечные ключи, струбцинки, напильники. Из более сложных инструментов и приспособлений потребуется электродрель и сварочный аппарат с электродами.

Исходным материалом являются профильные трубы сечением 60×60×4 мм, швеллер, уголок 50×50 мм², профлист, обрезки железного листа толщиной 10 мм, шарикоподшипники, болты и гайки М16. Дополнительно по ходу работ может потребоваться кое-какая мелочь, которая всегда найдётся в хозяйстве или у соседа.

Обустройство проёма

Проём ворот располагается между двумя столбами забора в том месте, где удобно заезжать машине на участок. Ширина его рассчитана на габариты самого широкого из возможных автомобилей. Столбы, формирующие проём, должны быть и по диаметру, и по высоте больше, чем другие опоры забора. Полоску земли между столбами следует аккуратно забетонировать, по этой полосе будет катиться опорный ролик.

Подготовка основания

Основание ворот создаётся между одним из столбов проёма и столбом на дальнем краю открытой створки. Основание бетонируется, и в него в жидкий бетон укладываются закладные детали, куски листового металла, к которым в дальнейшем будут привариваться элементы системы перемещения створки – «каретки». Основание необходимо делать предельно ровным и горизонтальным по всей длине.

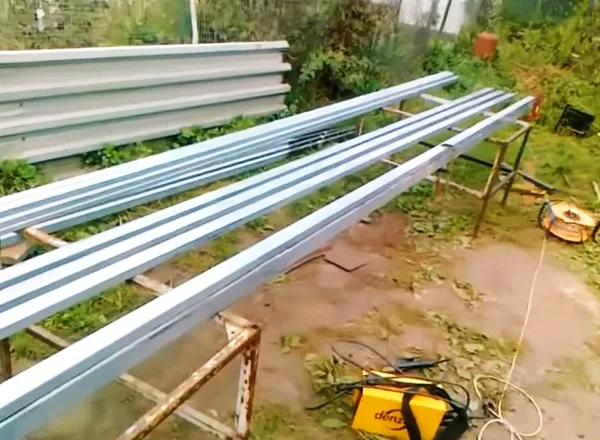

Заготовки, к направляющей приварен для жёсткости швеллерФОТО: youtube.comЗаготовки, к направляющей приварен для жёсткости швеллер

В нижней части створки ворот приварена направляющая, изготовленная из профильной квадратной трубы. Створка ворот катается по подшипникам кареток, которые, являясь элементом каретки, находятся внутри направляющей. На изготовление кареток идёт уголок 60×60 мм², пластина для установки подшипников имеет толщину 10 мм. Для установки подшипников используется пруток или болты с диаметром, соответствующим выбранным подшипникам.

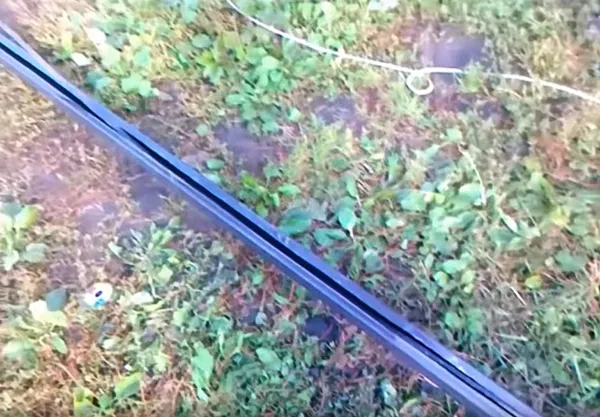

Изготовление направляющей, пропил в профильной трубеФОТО: youtube.comИзготовление направляющей, пропил в профильной трубе

Каретка имеет своё основание с регулировочными болтами. При сборке ворот с их помощью выставляется ровная горизонтальная линия, по которой перемещается направляющая створки.

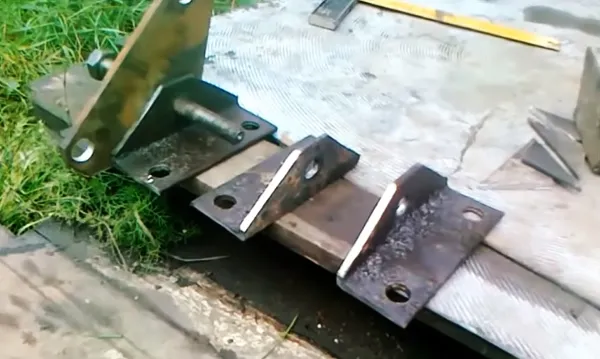

Основания каретокФОТО: youtube.comОснования кареток

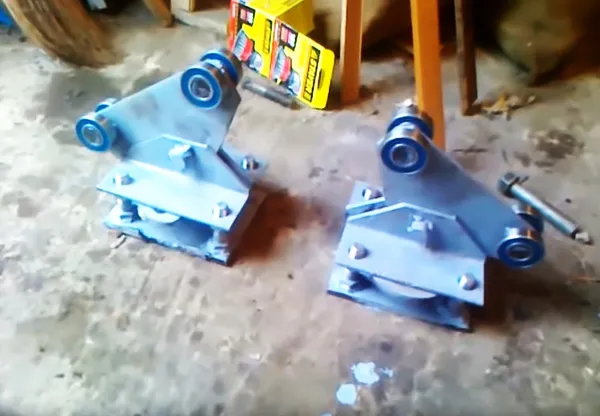

Каретки  в сбореФОТО: youtube.comКаретки  в сборе

Изготовление полотна ворот

Изготовление ворот начинается с изготовления направляющей. Она делается из профильной трубы сечением 60×60×4 мм и длиной, равной длине створки. По одной грани болгаркой прорезается паз шириной 15 мм. На противоположную грань для прочности и жёсткости приваривается швеллер, который в дальнейшем становится нижним краем створки. К нему привариваются элементы каркаса рамы створки.

Монтаж створки и фурнитуры

При изготовлении створки сначала сваривается из уголка 50×50 мм² прямоугольная рама. Все углы проверяются на перпендикулярность сторон, у прямоугольника проверяется равенство диагоналей, затем рама проваривается окончательно. По её нижнему краю приварена направляющая. В нужных местах в раму ввариваются поперечины, затем устанавливают секции профлиста. Перед зашивкой основание тщательно прокрашивается.

Обшивка ворот железомФОТО: youtube.comОбшивка ворот железом

Каретка своей верхней частью, на которой находятся подшипники, вводится внутрь направляющей.

Начало монтажа, установка направляющейФОТО: youtube.comНачало монтажа, установка направляющей

Чтобы створка ворот не опрокидывалась, на столбе каркаса ворот со стороны открытия установлены поддерживающие ролики.

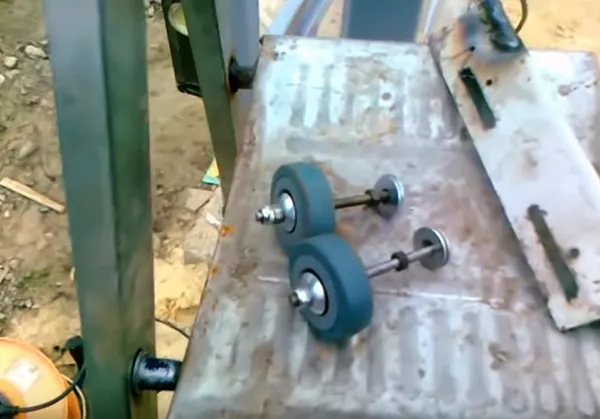

Ролики поддержки верхней кромки воротФОТО: youtube.comРолики поддержки верхней кромки ворот

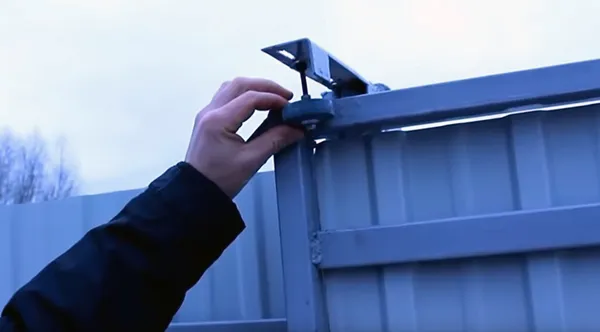

Установка верхних поддерживающих роликовФОТО: youtube.comУстановка верхних поддерживающих роликов

При закрывании верхний и нижний углы створки попадают в уловители, установленные на упорном столбе забора. На раму крепится ручка для закрывания и открывания ворот. На краю рамы и на упорном столбе привариваются проушины для навешивания замка.

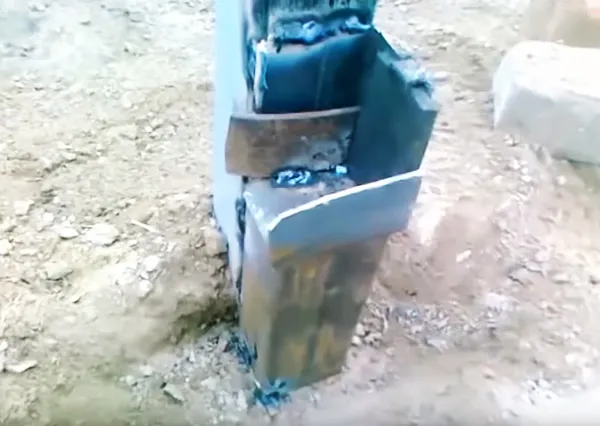

Упор-ловитель для закрытых воротФОТО: youtube.comУпор-ловитель для закрытых ворот

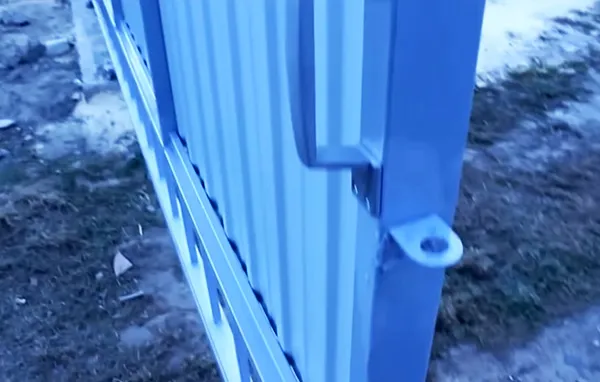

Проушина для замка и ручкаФОТО: youtube.comПроушина для замка и ручка

Ворота любой конструкции можно оснастить электродвигателем и открывать и закрывать их по команде от кнопки. При этом, в схему устанавливается магнитный пускатель и конечные выключатели. А самые продвинутые умельцы могут внедрить схему автоматического управления.

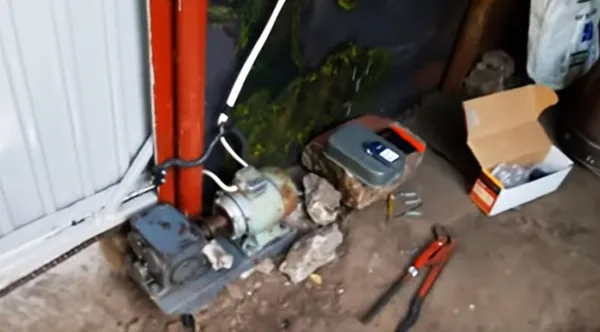

Механизация с применением электродвигателяФОТО: youtube.comМеханизация с применением электродвигателя

Заключение

Создавать что-либо полезное своими руками – это увлекательное занятие. Откатные ворота украсят любой участок и создадут удобства при въезде и выезде.
