Как настроить давление в гидроаккумуляторе на 100 литров: особенности настройки реле

Какое давление должно быть в гидроаккумуляторе на 100 литров? Этот вопрос волнует многих владельцев частных домов. В новой статье блога о строительстве мы расскажем об особенностях настройки реле и подробно объясним, как правильно настроить давление в гидроаккумуляторе для оптимального водоснабжения дома.

Главное предназначение гидробака (его же и называют аккумулирующей ёмкостью) заключается в том, чтобы продлить жизнь насосу, вынужденному постоянно включаться при потере давления в сети. Аккумулирующая ёмкость является неотъемлемой частью насосных станций, но может и отдельно подбираться к любому насосу.

В новом гидробаке есть усреднённые заводские настройки давления, но после его внедрения в систему их приходится корректировать в зависимости от количества и мощности потребляющих воду приборов. Какое давление должно быть в гидроаккумуляторе, как правильно произвести его настройку и осуществлять контроль? В этих вопросах мы и будем разбираться далее.

Функции гидробака
- Отличительные особенности
- По какому принципу выставляется давление
Как настроить давление на реле
Видео описание
- Пошаговые действия
- Каким должно быть рабочее давление
Видео описание
- Оптимизация недостаточного давления
  - С помощью повысительного насоса
  - С помощью накопительной ёмкости
Видео описание
Заключение

Функции гидробака

В процессе организации автономной подачи воды из колодцев небольшой глубины в частных домах, для её подъёма на поверхность чаще всего используют насосную станцию. Она представляет собой агрегат, собранный из самовсасывающего насоса, аккумулирующей ёмкости и приборов, посредством которых станция запускается в работу и осуществляется контроль давления.

Однако станция может устанавливаться только поверхностно и доставать воду максимум с 8-метровой глубины (эжекторные агрегаты мы в расчёт не берём). В глубоких водозаборах используется погружной насос, а к нему гидроаккумулятор нужно подбирать индивидуально.
Такая ёмкость в системе может быть не одна, если, к примеру, более высокое давление нужно обеспечить на верхнем этаже. Есть ситуации, когда станция попросту не может стать заменой для гидроаккумулирующего бачка, тем более что в доме ведь организуется не только холодное водоснабжение, но и горячее.

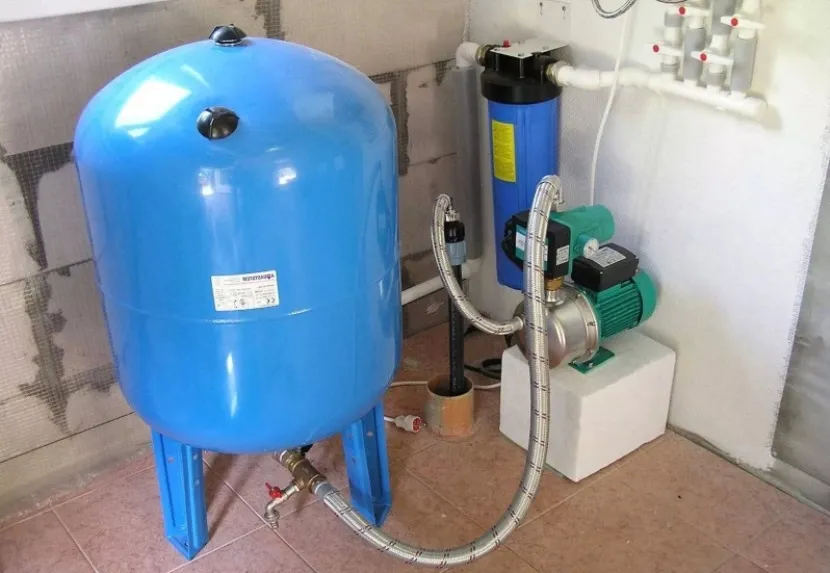

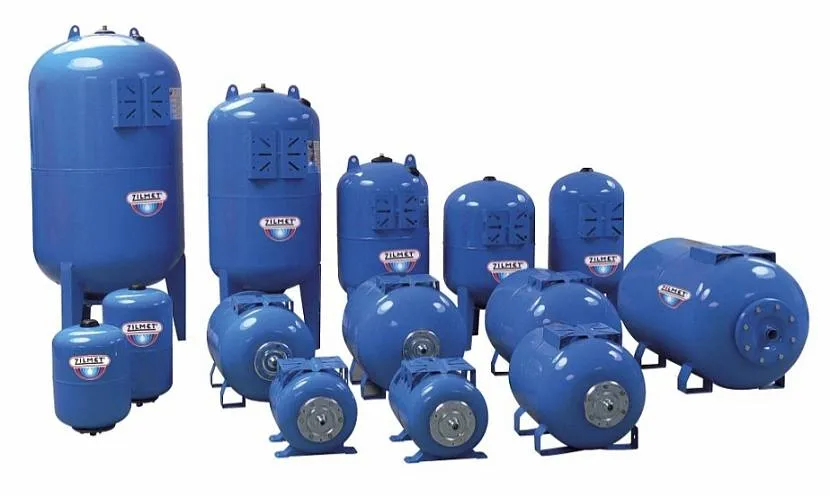

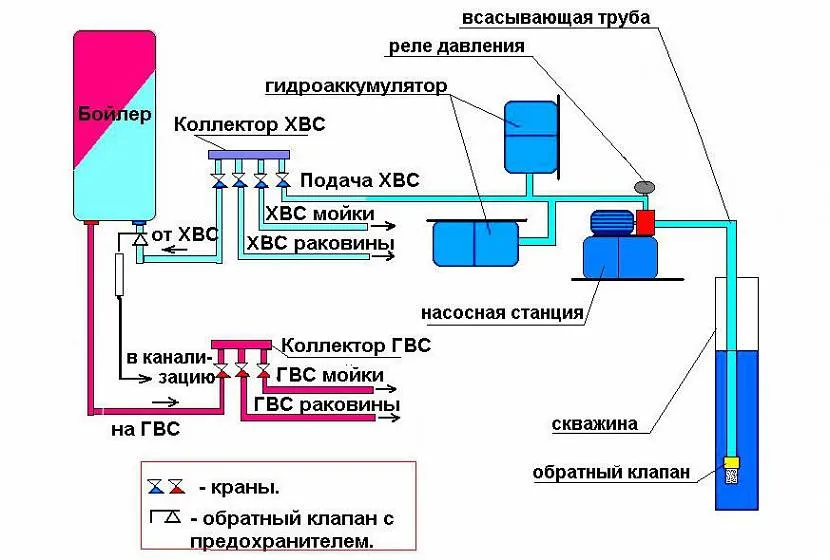

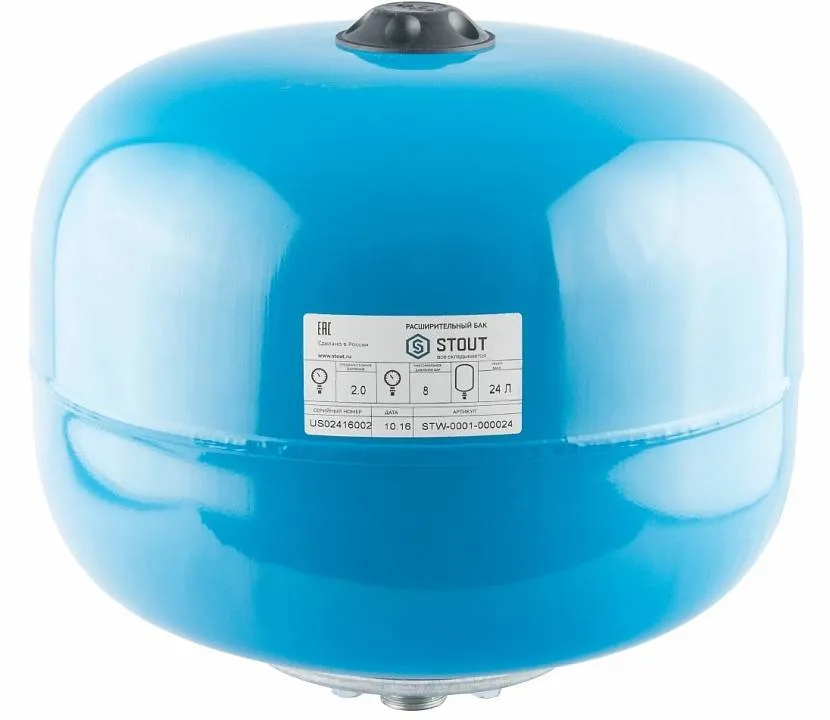

Давление в гидроаккумуляторе, внедрённом в ту или иную систему, будет неодинаковым, как разными должны быть и сами ёмкости. Они могут быть похожи внешне, иметь одинаковый объём или форму, а иногда даже цвет (тут всё зависит от производителя), но если поставить прибор в непредназначенную для него сеть, это быстро даст о себе знать.

Гидроаккумулятором называется только бачок для холодной воды, в системе ГВС – это уже расширительный бак. Его можно ещё поставить на отопление, но на холодную воду – нет. В чём тут разница?

Отличительные особенности

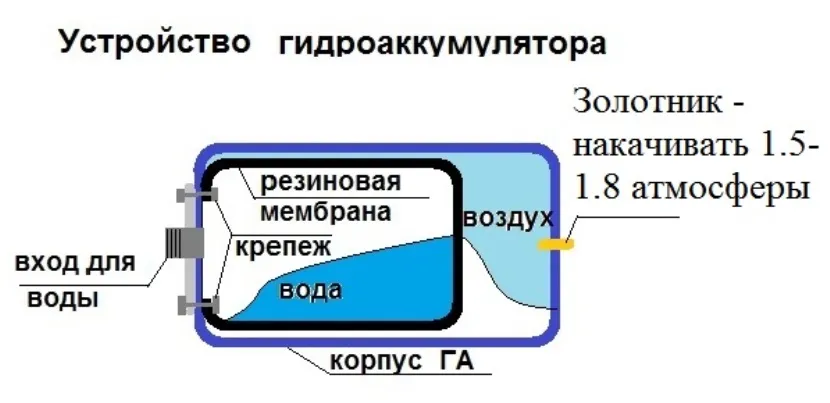

Внутри любого гидробака имеется резиновая груша (мембрана). Так вот в баках для систем ХВС вода находится внутри этой груши, а закачиваемый внутрь воздух занимает пространство между нею и стенками самого бачка, как показано на фото:

В расширительной ёмкости всё наоборот: воздух качается в резиновый баллон, а вода находится вокруг него, соприкасаясь с металлическим корпусом. Так как она предназначена для горячей воды, то допустимое давление и температурный диапазон будут примерно такими: 10 бар/+70 градусов.
Бачок с такими показателями является универсальным, его можно поставить и на холодную воду. Если же ёмкость предназначена только для холодной воды, показатели допустимого давления будут значительно ниже. Сориентироваться по характеристикам можно по информационному шильдику, наклеенному производителем на корпус ёмкости.

И ещё один важный вопрос, требующий разъяснения для понимания темы. Корпус бачка имеет определённую ёмкость, которая указывается производителем. Многие ошибочно полагают, что это и есть количество воды, которая помещается внутрь. Однако это не так, потому что часть ёмкости, причём большую, занимает воздух. Бак можно заполнить водой только на треть (на объём корпуса 100 л порядка 30 л воды).

По какому принципу выставляется давление

Итак, мы уже уяснили, что различаются гидробаки только своим предназначением – для холодной сети или горячей. Объём корпуса при настройках значения не имеет, поэтому давление в гидроаккумуляторе 24 литра будет такое же, как и в случае со столитровым бачком.

Больше объём (форма корпуса вообще значения не имеет) – значит, больше воздуха. Соответственно, больше поместится и воды. Баланс производителем всё равно соблюдён, и давление в воздушной полости будет одинаковым в любой ёмкости (стандартно это 1,5 бар).

При выключенном насосе рабочее давление в сети должно быть вдвое выше, чем при включенном. Однако оно ни при каких обстоятельствах не должно превышать тот предел, что заявлен для данного прибора производителем.
При необходимости заводские настройки можно изменить – как именно, зависит от структуры системы. Если это трубопровод, подающий в дом воду из колодца, настройка гидроаккумулятора обычно осуществляется в соответствии с заводскими параметрами устанавливаемого на него датчика давления.

Чаще всего диапазон варьируется между 1,4 и 2,8 бар. Давление в гидроаккумуляторе 100 литров на холодную воду (или любом другом по объёму бачке) настраивают на 0,2 бара ниже (оба показателя). Это даёт возможность избежать ненужных скачков давления при включении кранов или использующих воду сантехнических приборов.
Если в системе установлен ещё один бачок – на горячей воде, то его настройки ориентируют уже не на своё реле, а на аккумулятор холодной воды, с уменьшением на всё те же 0,2 бара.
Соблюдение такого разрыва – важный момент, потому что при более высоком давлении в горячем трубопроводе, на автоматическом воздухоотводчике постоянно будет смещаться поплавок и запускать воздух внутрь, чего нельзя допускать.

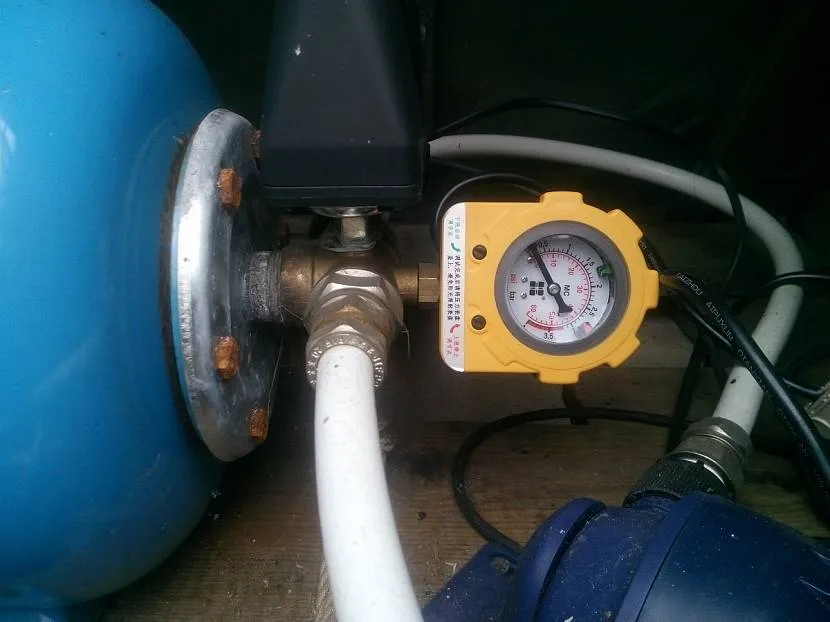

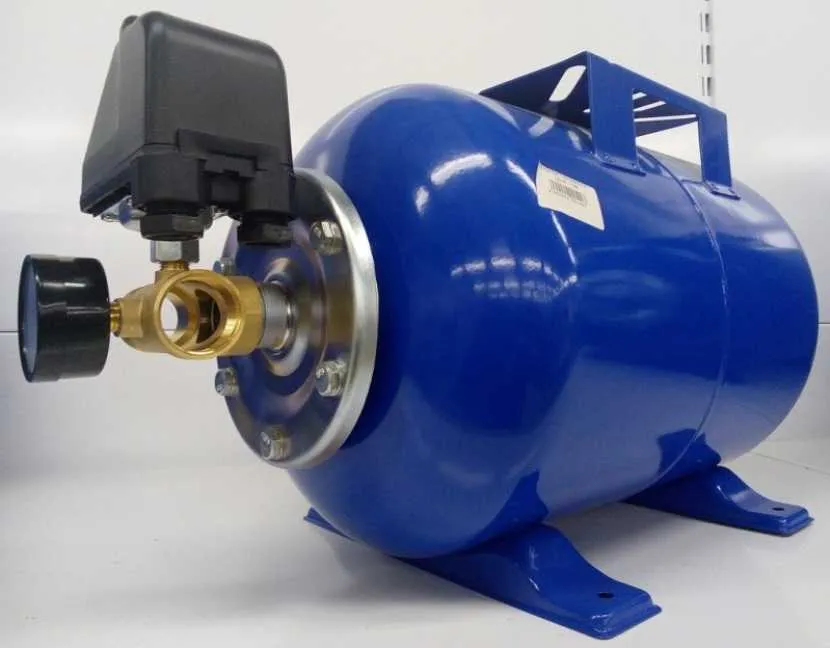

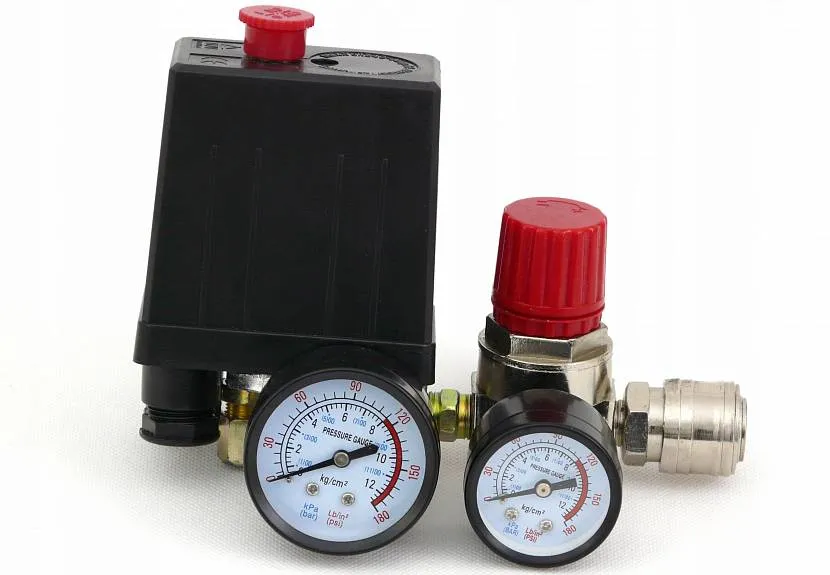

Датчик давления с манометром на гидробаке

В системе, в структуре которой присутствует гидроаккумулятор, падение давления обычно говорит либо о потере воздуха через входной золотник, либо о прорыве резиновой мембраны. При этом, когда начинает расходоваться вода, реле начинает издавать постоянные щелчки, а насос постоянно включаться.

Обнаружив подобные проблемы, необходимо выяснить, какое давление должно быть в насосной станции в гидроаккумуляторе, и сопоставить его с фактическим. Возможно, нужно просто подкачать воздух. Если это не помогло, придётся разбирать корпус и проверять целостность мембраны.

Как настроить давление на реле

Вопросы типа: «Какое давление должно быть в гидроаккумуляторе 100 литров?», читатели задают с завидным постоянством. Мы уже установили, что объём бачка на эти параметры не влияет, так что 50 литров, или 24 – никакой разницы нет. Важно установить датчик, стабилизирующий работу системы, и правильно выставить на нём верхний и нижний предел давления.

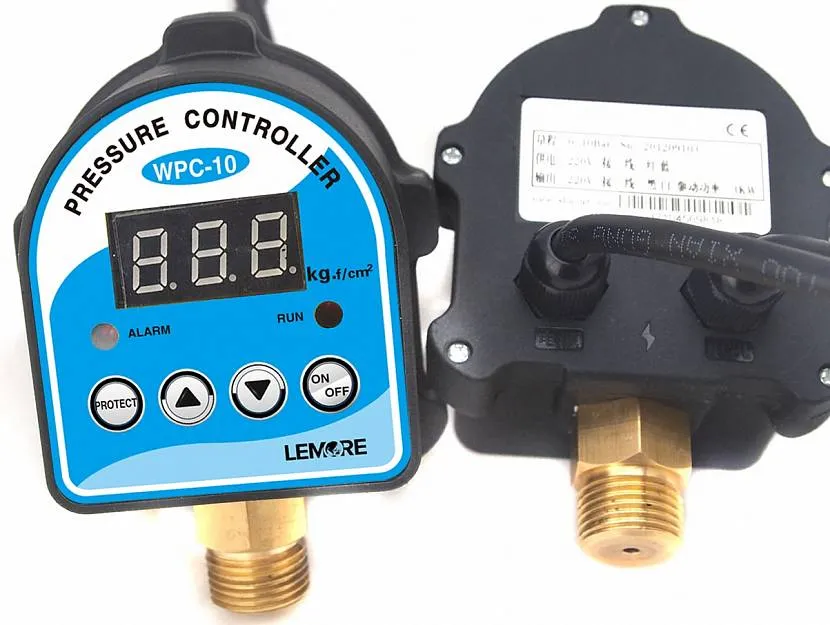

Поэтому давайте разберёмся, как настроить реле давления гидроаккумулятора. Процесс зависит от разновидности прибора, который может быть как механическим, так и электронным. В механическом, который представлен на фото сверху, замыкание контактов в цепи питания провоцируется сжатием пружины. Электронный прибор управляется датчиком давления, меняющим электрическое сопротивление сжатием пьезокристалла.

Не смотря на то, что датчик управления давлением сети может находиться достаточно далеко от реле насоса, он всё равно защищает водопровод от утечек и разрушения. В электронном приборе все настройки производятся путём нажатия кнопок на фронтальной панели, а в механическом приходится закручивать гайки.

От того, как отрегулировать реле давления воды с гидроаккумулятором, зависят некоторые очень важные нюансы. При этом можно добиться:

увеличения вместимости бачка, которая возрастает при увеличении напора;
продления срока службы мембраны бака за счёт уменьшения значения верхнего давления;

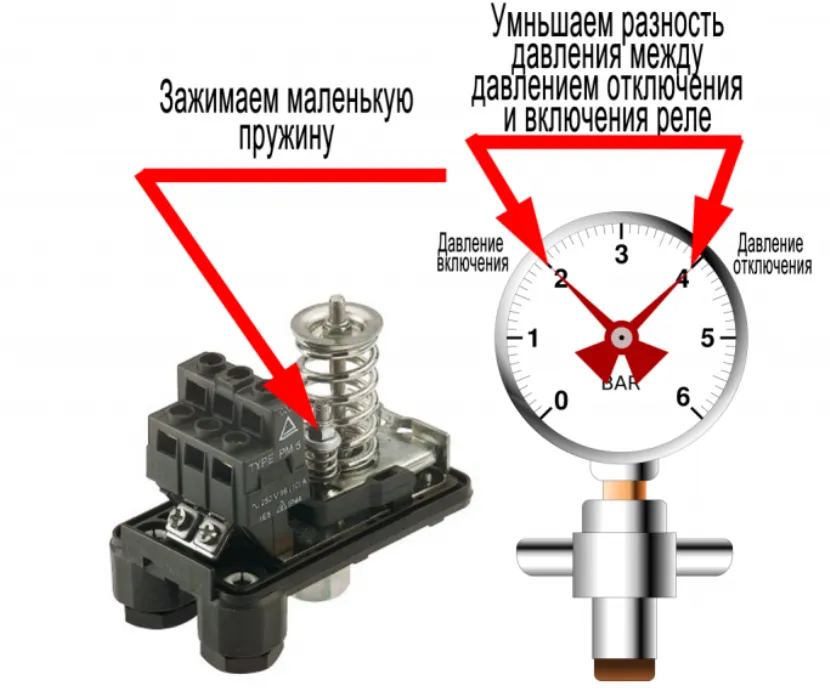

стабилизации напора воды в кранах и других точках разбора путём уменьшения разности показателей верхнего и нижнего давления на реле, как показано на картинке снизу.

Видео описание

Пример настройки реле давления в видео:

Регулировка реле давления насосной станции ничего сложного 2

Пошаговые действия

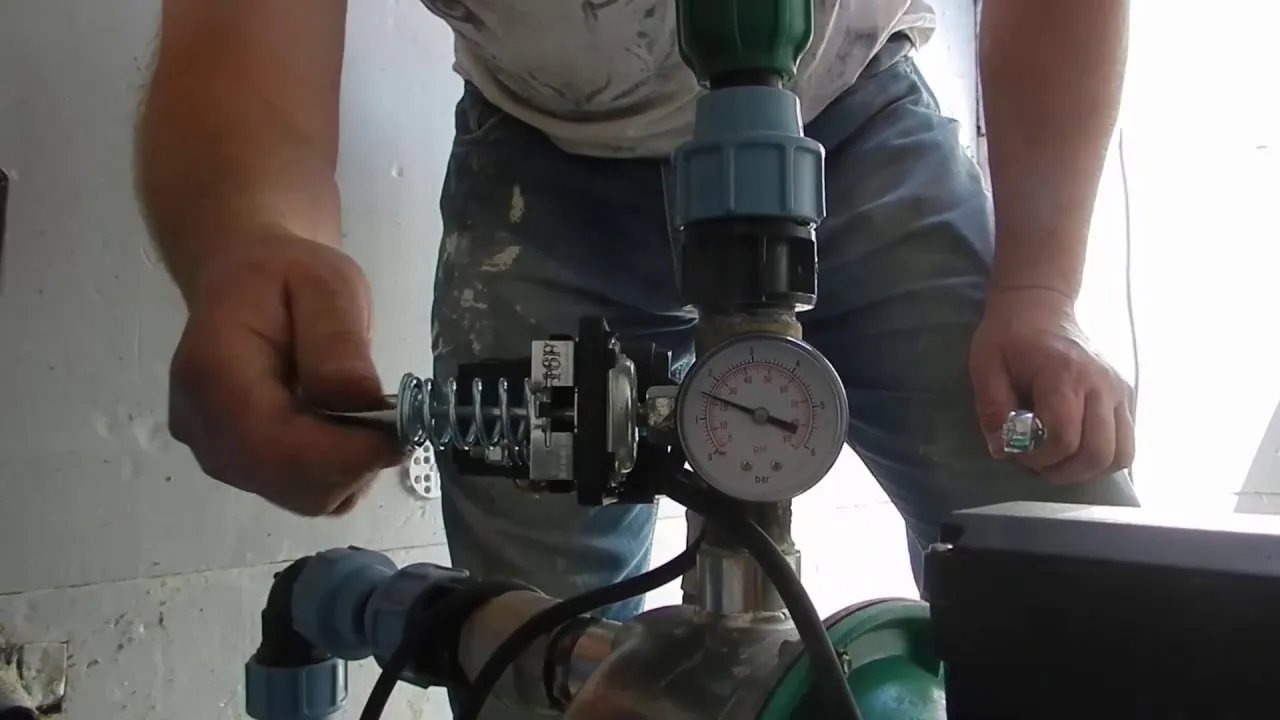

Предлагаем инструкцию в картинках, которая поможет разобраться, как осуществляется настройка механического реле:

№ п/п	Фото для наглядности
1.		Примечание: Настройку реле необходимо производить в полностью собранной и запущенной в работу системе.

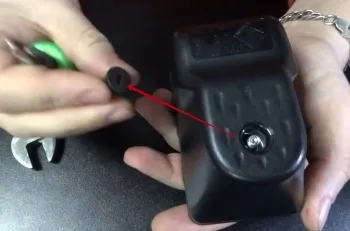

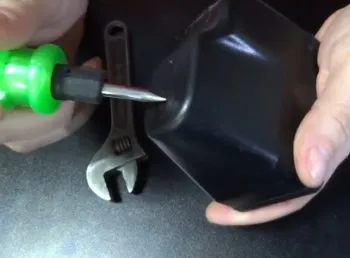

2.		Предварительно обесточив прибор, и открутив отвёрткой всего один винтик, нужно снять крышку реле.

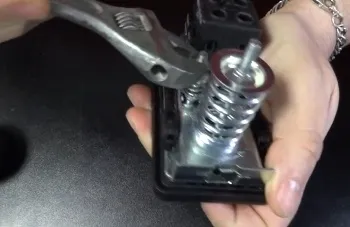

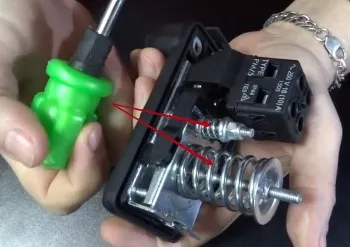

3.		Большая пружина, путём изменения давления включения насоса, отвечает за смещение рабочего диапазона целиком. Маленькая пружина, путём изменения давления выключения, изменяет рабочий диапазон в большую или меньшую сторону.

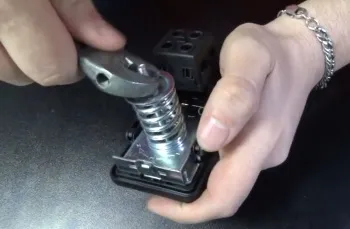

4.		Заводская настройка такого реле чаще всего соответствует показателям 1,4/2,8 атм. Допустим вам необходимо сместить диапазон в большую сторону, установив 2/3 атм. Чтобы настроить давление включения, нужно закрутить на пару оборотов по часовой стрелке гайку на большой пружине. Ключ используете торцевой или рожковый.

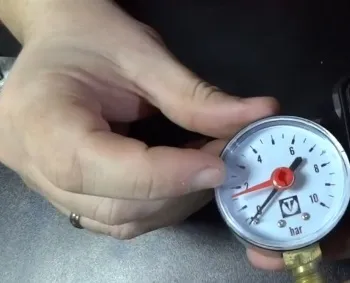

5.		Перед проведением этой процедуры нужно сбросить давление в системе, открутив любой кран и дождавшись, когда включится насос. Если в этот момент манометр будет показывать 2 атмосферы – значит, у вас всё получилось.
6.		Если цифра на табло манометра меньше, чем нужно, придётся ещё немного закрутить гайку большой пружины. При большем значении, гайки нужно немного ослабить. После каждого смещения гайки, всю процедуру со сбросом давления нужно повторять.
7.		Давление включения настроено. Теперь наша задача – уменьшить разницу между ним и верхним пределом, так как в заводской настройке прибора она составляла 1,5 атм., а нам нужно сделать так, чтобы была 1 атм. Чтобы этого добиться, необходимо ослабить гайку на маленькой пружине. Начинайте с одного полного оборота.
8.		Чтобы убедиться в правильности настройки, производите всё ту же манипуляцию с открытием крана. Только теперь показания манометра нужно снимать не в момент включения насоса, а в момент его выключения после того, как будет закрыт кран. В соответствии с заданным в качестве примера параметром, стрелка должна показывать 3 атмосферы. Добившись нужных показателей манометра, ставите на место крышку реле и можете подключать насос к сети.

Источник фото: Youtube.com

Каким должно быть рабочее давление

С тем, как настроить давление, разобрались, но как понять, каким именно оно должно быть? Вообще, на это существуют нормативы, которые прописаны в СНиП. Они одинаково касаются как централизованного водоснабжения, так и автономного. Правда, регламентируются только допустимые нижние и верхние пределы.

Нижний порог одинаков и для холодного водоснабжения, и для горячего, и составляет 0,3 атмосферы. А вот верхнее давление воздуха в гидроаккумуляторе для этих систем разное. Если реле давления на холодном водопроводе можно настроить на 6 атм., то на горячем оно не может превышать 4,5 атм.

Ещё раз заметим, что эти значения даны как допустимые, при которых система может функционировать. Но как именно она будет работать – большой вопрос, который требует очень внимательного рассмотрения. Тут всё зависит от того, где именно стоит гидробака.

Если в многоэтажном доме – для того, чтобы восполнять недостающее давление в трубопроводах, то включение насоса настраивается на 4 бара. Эта цифра прописана в нормативах для многоэтажных домов, и связана с большой высотой подъёма воды по трубам.

В малоэтажных зданиях вода поднимается максимум на 10 метров (три этажа), поэтому давление в пределах 2-3 атмосфер, по отношению к холодному водопроводу является нормальным. На горячей системе напор делается ещё меньше, потому что кроме нескольких кранов, подогретую воду никакие приборы не используют.

Всё оборудование, у которого свои собственные нормативы по давлению, запитывается на ХВС. Максимум (до 4 атм.) требуется для джакузи и душевой кабины. В частном доме такое давление может потребоваться разве что для оросительной системы. Для посудомоечной машины и стиралки достаточно 2 атм., а так же для системы пожаротушения, если таковая в доме установлена.

Так что, при покупке санитарного и бытового оборудования, для работы которого требуется вода, обращайте внимание на его рабочие характеристики – а именно, на минимально допустимое давление.

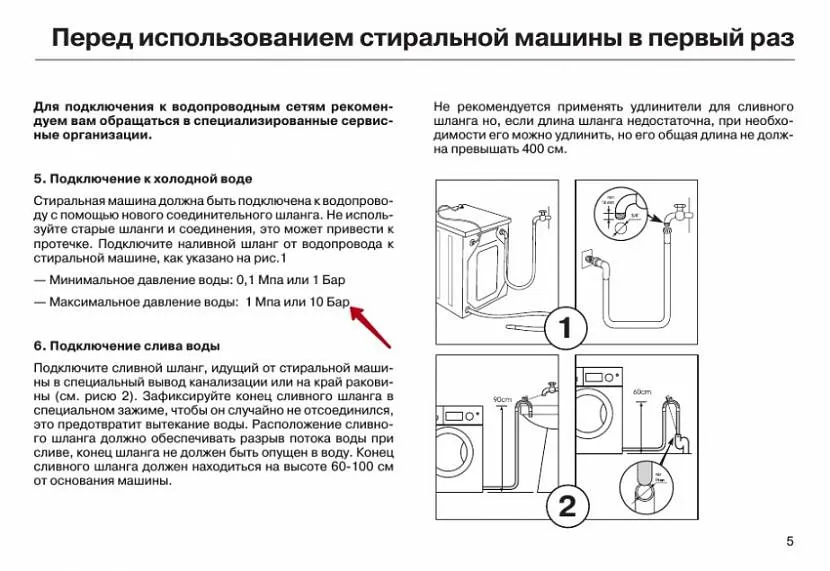

Информация о давлении в паспорте стиральной машины

Все данные есть и в техническом паспорте, и на информационных табличках на корпусах изделий. Необходимо понимать, что если у вас система настроена всего на 2 атмосферы, внедрённая в неё мощная душевая кабина попросту не будет работать. Поэтому и проектировать систему водоснабжения, и потом настраивать давление в ней нужно всегда с запасом мощности – мало ли что может добавиться к ней позже.

Видео описание

Каким должно быть давление смотрите в видео:

Какое должно быть давление в баке (гидроаккумуляторе)?

Оптимизация недостаточного давления

Проблема избыточного давления тоже встречается, но достаточно редко. Чаще всего его не хватает, и решают этот вопрос несколькими способами. Вот два самых популярных.

С помощью повысительного насоса

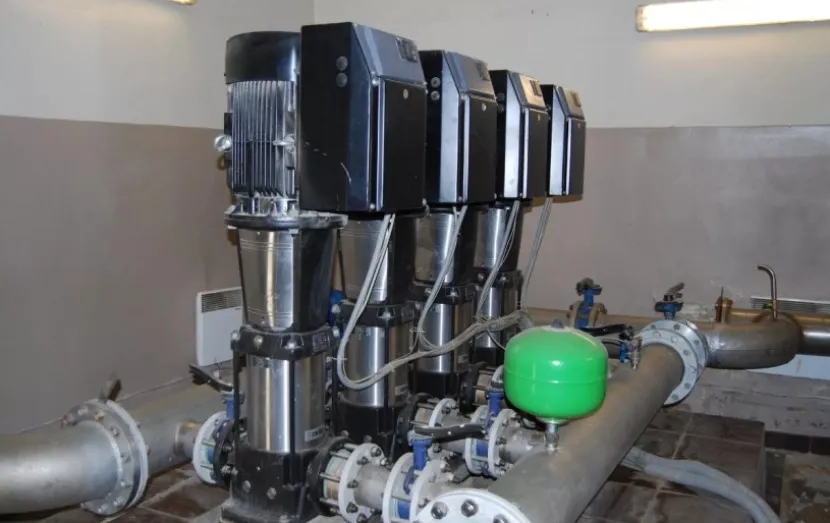

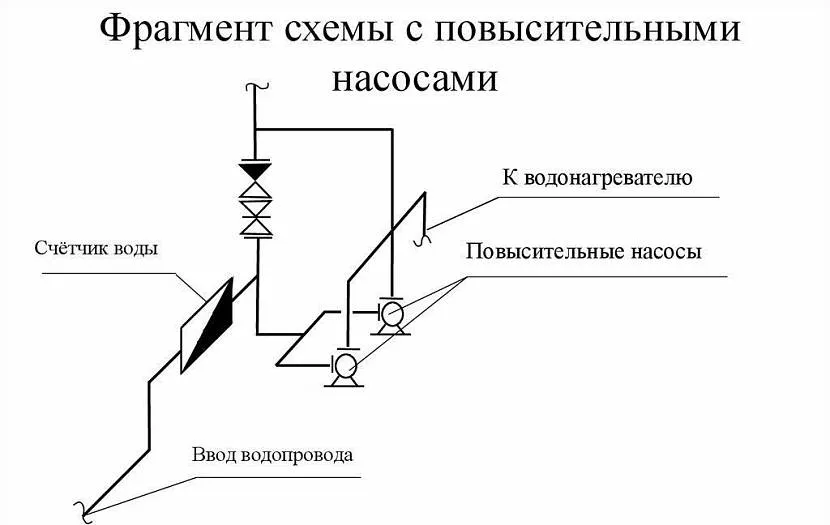

В систему включается повысительный насос. То есть, этот насос присутствует не для подачи воды, а для принудительного повышения её напора. Такое решение можно считать оптимальным, когда вода в источнике есть, но в силу его удалённости от точек раздачи она теряет напор по пути.

Идеально, когда такой насос управляется автоматикой, которая сама запускает и останавливает его работу, когда нужно. Этот вариант подходит как для частных домов, так и для квартир, но в последнем случае есть риск оставить соседей без воды.

С помощью накопительной ёмкости

Если воды в колодце не хватает (снижен дебит источника), установка повысительного насоса не только не решит проблему, но и усугубит её. В этом случае, перед этим насосом должна быть установлена достаточно большая накопительная ёмкость, и в отсутствие водозабора вода будет закачиваться в неё.

При этом решать, какое давление в гидроаккумуляторе, будет сам хозяин, потому что это непринципиально. Если такой бак оборудовать поплавковым датчиком, он сам будет давать насосу команду на включение, когда вода в ёмкости израсходуется до определённого предела.

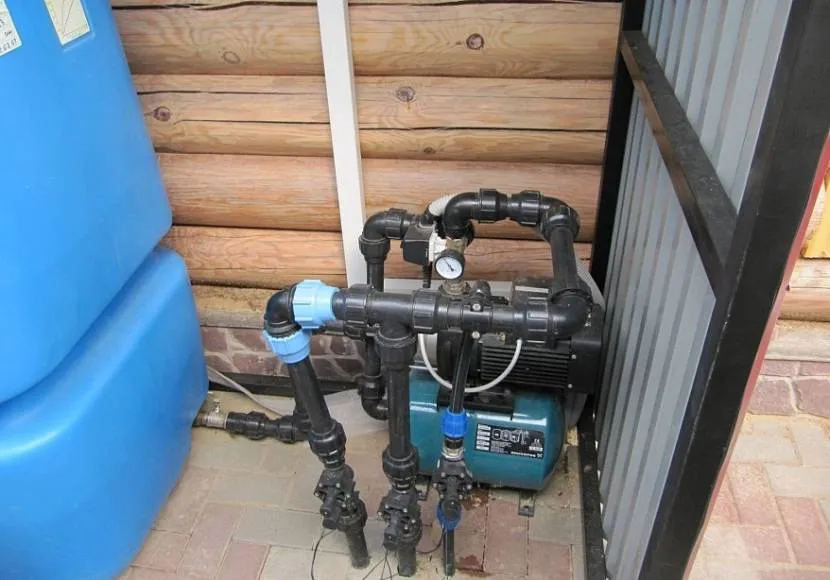

Система с большой накопительной ёмкостью

Если поставить ёмкость на чердак, она тоже будет наполняться посредством насоса, но к точкам расхода уже пойдёт самотёком. Правда, напор при этом не получится достаточно сильным, и скорее всего, придётся ставить ещё один насос, который будет подавать воду из бака. Задействуя второй насос можно ставить бочку вообще где угодно – даже в подвале.

Видео описание

Что делать, если давление в системе недостаточное, смотрите в этом видео:

█ ЛЕГКО / СЛАБЫЙ НАПОР ВОДЫ / НЕТ ДАВЛЕНИЯ / Своя СКВАЖИНА.

Заключение

Из всего, сказанного выше, можно сделать вывод, что рабочее давление может существенно отличаться от нормируемых значений. Тем не менее, если в доме нет приборов, для которых требуются индивидуальные условия работы, минимального напора в 1,5-2 атмосферы вполне достаточно. И только когда по факту давление ещё ниже этого минимума, возникает проблема, которую нужно решать одним из вышеозвученных методов.

Какое давление должно быть в гидроаккумуляторе на 100 литров?

Давление в гидроаккумуляторе на 100 литров зависит от настроек системы и ее требований. Обычно рекомендуется, чтобы давление в гидроаккумуляторе находилось в пределах от 1,5 до 2 бар, но в каждом конкретном случае оптимальное значение может различаться.

Для настройки давления в гидроаккумуляторе на 100 литров необходимо выполнить следующие действия:

Отключите систему водоснабжения и сливите воду из всех кранов и труб.

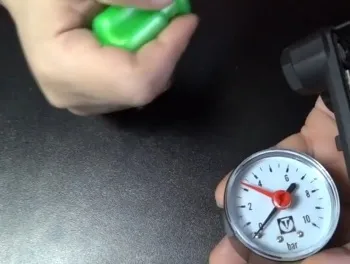

С помощью манометра определите текущее давление в гидроаккумуляторе.
Если давление не соответствует рекомендуемому диапазону, отрегулируйте его с помощью клапана на гидроаккумуляторе или используя воздушный насос.
После настройки давления проверьте работоспособность системы водоснабжения, включив ее и открывая краны поочередно.
При необходимости повторите настройку давления в гидроаккумуляторе до достижения оптимальных показателей.

Важно следить за давлением в гидроаккумуляторе и периодически его проверять, чтобы система водоснабжения работала эффективно и безопасно.
