Как правильно настроить реле давления воды для насосной станции: пошаговая инструкция

Если вы хотите настроить реле давления воды для насоса, вам необходимо следовать определенной инструкции. В этой статье вы найдете пошаговое руководство по правильной настройке реле давления насосной станции. Узнайте, как регулировать реле давления воды для оптимальной работы вашей системы водоснабжения.

Первичные показатели

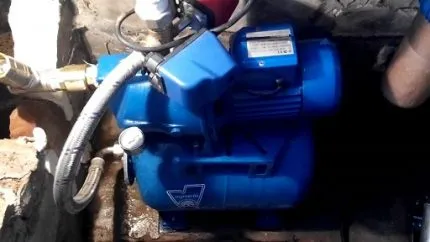

фото18707-2
Блок сразу навешивается на помпу. Для погружного насоса выбирать придется самому. Но в любом случае блок настраивается уже в процессе производства.

Многие из них имеют следующие настройки запуска и остановки: 1,5 — 3,0 атмосферы. Однако некоторые модели могут быть меньше.

Нижний предел пуска не менее 1,0 бар, верхний предел остановки больше 1,2 — 1,5 бар. В руководстве станции нижняя начальная настройка может обозначаться как P или PH.

Это значение может быть изменено. Разницу между нижним и верхним пределами отклика можно обозначить как ΔP (deltaP). Эта цифра тоже регулируется.

Порядок регулировки реле давления воды для насоса

Как и любой другой, данный прибор позволяет подавать воду в систему хозяйственного водоснабжения с таким же давлением. Это устройство активируется после достижения указанного значения давления. На заводе, конечно, выставляются основные показатели, но их часто не хватает для обеспечения комфортного давления, поэтому после покупки придется устанавливать свои параметры. Специалисты, конечно, все сделают качественно и качественно, но иногда лучше разобраться в важной проблеме самому.

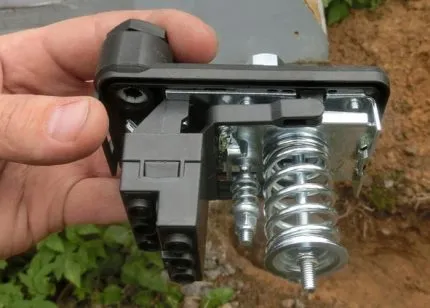

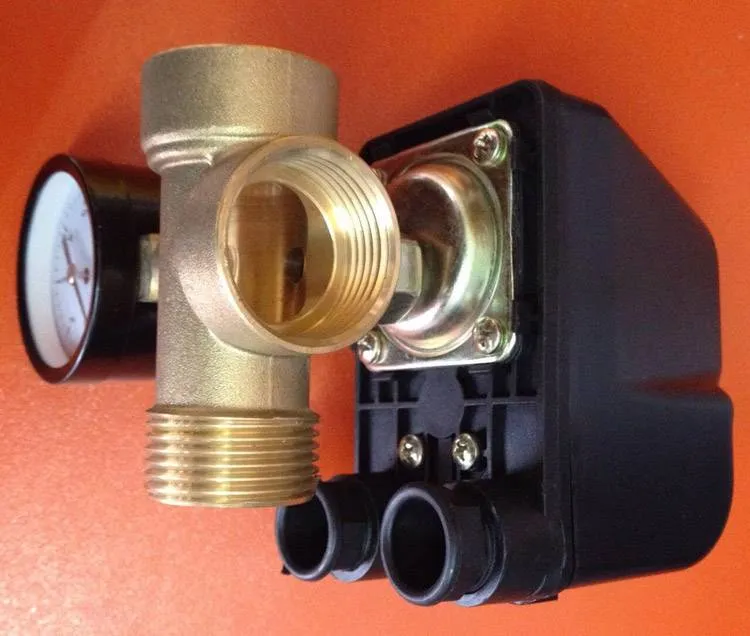

Сборка готова к сборке
Сборка готова к сборке

Регулировка реле давления РДМ-5: краткая инструкция

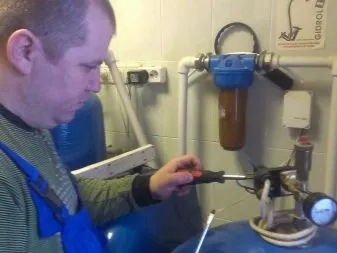

Чтобы правильно отрегулировать реле давления воды для помпы, нужно следовать простому алгоритму:

  1. Наполняйте бак водой до тех пор, пока на манометре не появится максимальное требуемое значение.
  2. Выключите на время насосную станцию.
  3. Откройте корпус и получите доступ к регулировочным пружинам. Вам нужно будет осторожно повернуть небольшую гайку. В какой-то момент механизм заработает. Вращение против часовой стрелки снижает уровень давления. При вращении по часовой стрелке он увеличивается.
  4. Нижний предел устанавливается путем открытия крана и медленного слива воды из бака.
  5. При необходимых показаниях манометра процесс останавливается.

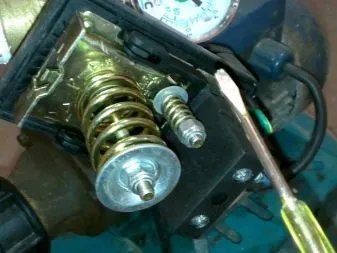

  6. Большая гайка задействована в регулировке нижних параметров. При вращении тоже придется подождать, пока сработают контакты.

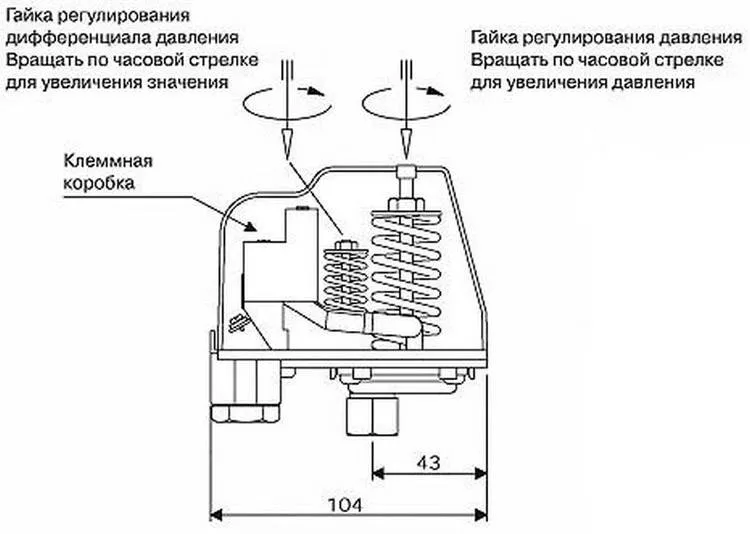

Принцип установки порога
Принцип установки порога

Это действие нужно делать раз в месяц, но это идеально. Рекомендуется выполнять не реже одного раза в квартал. Небольшая разница между пределами давления заставляет насосную станцию ​​работать с высокой частотой включения и выключения насосов. Такой режим работы позволяет обеспечить бесперебойную подачу воды в кран, при этом ее напор всегда остается примерно на одном уровне, но это скажется на сроке службы насосной станции. Большой диапазон создает некоторые перепады давления воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, как следствие, в течение длительного времени не требует ремонта или замены.

Важно! Следует отметить, что разница между минимальным и максимальным давлением должна быть больше одной атмосферы.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не выдавать требуемое значение. Кратко перечислим самые распространенные:

  • машины, потребляющие воду, требуют большего давления.
  • износ крыльчатки насоса, не улавливает воду с необходимой силой;
  • техника работает на большой глубине всасывания, не может достичь необходимого водоснабжения;
  • повышенный износ сальников, утечки воздуха;
  • необходимость подачи воды под высоким давлением в многоэтажный дом или в резервуар для хранения, расположенный сверху;

В этих и других подобных случаях потребуется изменить заводские настройки.

Виды

Следовательно, датчик давления воды обеспечивает оптимальную частоту насоса. Но теперь нам нужно понять, что такое датчики, что у этих типов общего и чем они отличаются друг от друга. Прежде всего, датчики давления подразделяются на два типа: механические (электромеханические) и электронные.

У обоих основным рабочим органом является мембрана, играющая роль одной из перегородок их внутреннего резервуара, куда подается вода. Под давлением воды мембрана отклоняется и ударяется о другие элементы датчика, в результате чего она активируется. Эти элементы в механических контроллерах представляют собой контакты, которые при замыкании или размыкании влияют на работу насоса — соответственно включают или выключают. Вот почему механические датчики часто называют контактными.

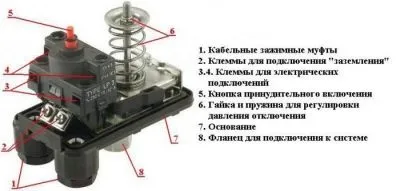

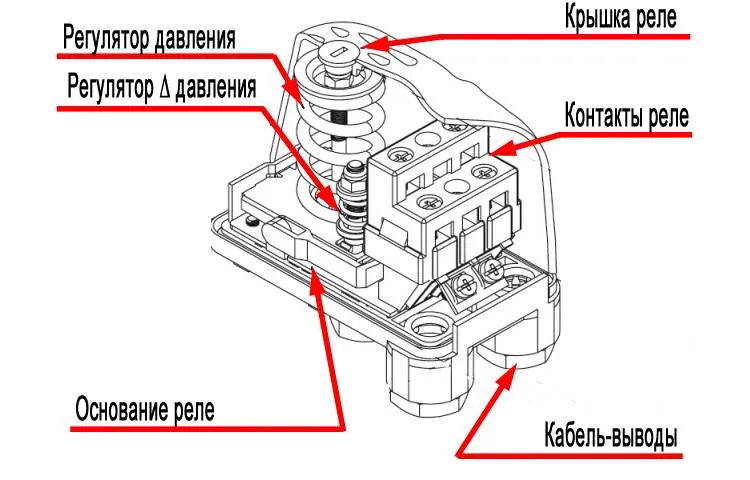

В состав механического датчика входят:

  • и, наконец, патрубок для подключения агрегата к трубе.
  • контактная группа;
  • мембраны;
  • пружины разного размера, с помощью которых задается диапазон рабочего давления;

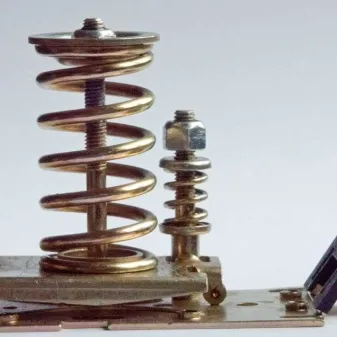

В комплекте две пружины, они разного диаметра. Один определяет уровень давления воды, при котором реле сработает и отключит насос. Вторая пружина отвечает за нижний уровень диапазона, а точнее за тот диапазон значений, на выходе из которого контроллер будет работать, а насос запустится. Механические датчики сконструированы таким образом, что можно регулировать сжатие обеих пружин: если сжать меньшую пружину сильнее, разница давлений между уровнями срабатывания увеличится.

Что касается электронного реле давления, то он работает по несколько иному принципу, чем механический. Когда диафрагма вибрирует, генерируется аналоговый электрический сигнал. Этот сигнал усиливается, оцифровывается и отправляется на блок автоматического управления системы.


Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без чего включение прибора в водопроводную сеть становится бессмысленным. Вместо уже известного электромеханического устройства сейчас часто используются электронные версии и блоки автоматики с функцией защиты от сухого хода”.

Если есть риск опорожнения источника во время процесса откачки, реле давления просто интегрируется с блоком автоматизации.

Однако в ассортименте электромеханических устройств есть указательные устройства, которые можно использовать только с насосом. Также они сокращают количество пусков оборудования и предотвращают работу при отсутствии поступления воды в насосное оборудование.

Остановка помогает предотвратить серьезное повреждение двигателя. Также с помощью такого реле можно поддерживать комфортный напор в водопроводной сети.

Основная особенность устройства — номинальное рабочее давление. Оно может варьироваться от 1,5 до 6,0 бар.

При выборе подходящего реле также следует обратить внимание на такие показатели, как:

  • тип датчика и др.
  • вес и габариты устройства;
  • уровень защиты от пыли и влажности;
  • размеры присоединительной резьбы;
  • контактное напряжение;
  • номинальные текущие параметры;

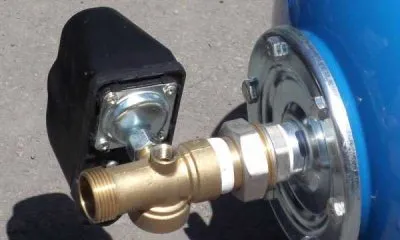

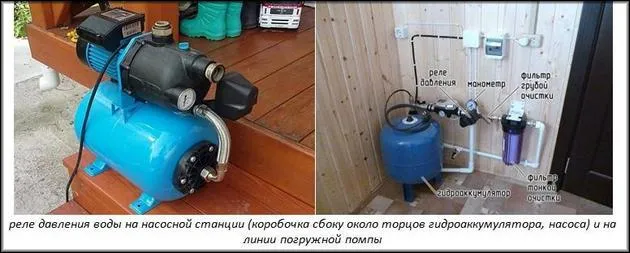

Датчик давления можно установить непосредственно на гидробак или отдельно от него. Также следует отметить, что реле предназначены для работы в разных средах. Для семьи подойдет устройство, предназначенное для воды.

Не стоит покупать реле, предназначенное для работы с охлаждающей жидкостью или другими жидкостями. Также необходимо обращать внимание на температуру рабочей среды для конкретной модели.

Перед установкой или настройкой устройства необходимо внимательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка установки, эксплуатации и т.д. (+)

Чаще всего для хозяйственно-бытовых нужд используется стандартная модель РДМ-5. Такое устройство необходимо сначала подключить к гидроаккумулятору водопровода, а затем к контактам, подключенным к двухпозиционному механизму насоса. Далее необходимо подать питание на устройство.

При выборе подходящего реле давления необходимо учитывать такие характеристики, как размер форсунок, напряжение, температура жидкости и т.д.

Обычно реле давления поставляется в комплекте с насосной станцией. Если вы планируете использовать одновременно электронную модель, давление останова будет установлено с помощью электромеханической версии. Для подключения к водопроводу необходимо использовать тройной штуцер с подходящей резьбой.

Обычно берется элемент четверть дюйма. Если у вас есть хотя бы небольшой опыт сантехнических работ, эта операция пройдет гладко. Разумеется, все резьбовые соединения необходимо заклеить ФУМ-лентой, льняной нитью или другим подходящим материалом.

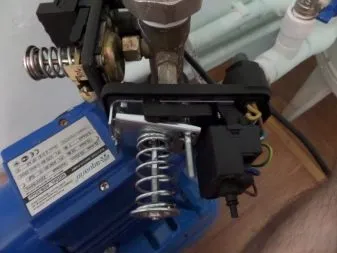

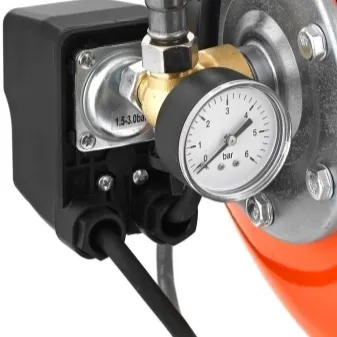

Механическая часть установки реле давления завершается установкой манометра для получения актуальной информации о текущем состоянии водопроводной сети.

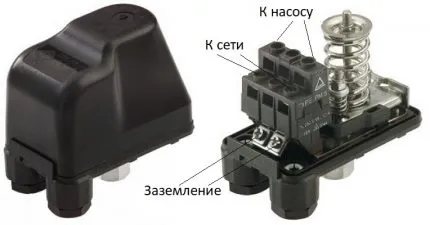

Чтобы подключить реле к контактам помпы, снимите защитную крышку устройства. Под ним четыре контакта. Два из них нужны для входа, через них обеспечивают питание. Еще два контакта — выход, они подключены к помпе

В процессе установки устройства необходимо правильно выбрать сечение кабеля и обеспечить его заземление с помощью трехконтактной розетки. Если требуется защита от сухого хода, необходимо обеспечить правильное положение насоса. Его необходимо установить над обратным клапаном.

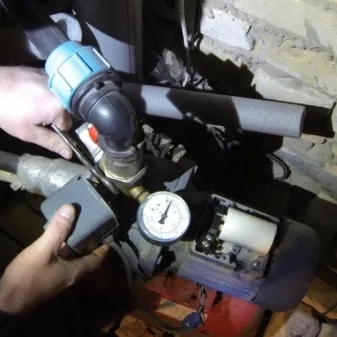

После установки реле давления воды необходимо отрегулировать. Для этого, как уже говорилось выше, есть два винта с пружинами. Они находятся под крышкой, которую необходимо снять. На производстве устройство обычно настраивается. Стандартными считаются показатели от 1,4 атмосферы (минимум) до 2,8 атмосферы.

Реле должно быть правильно подключено к сети и к контактам насоса. Обязательным требованием безопасности является наличие заземляющего устройства

Даже если эти данные соответствуют тем, которые требуются для конкретного насоса, их следует проверить. В процессе архивирования и установки настройки могут немного потеряться. Вот процедура подключения реле к системе с гидроаккумулятором.

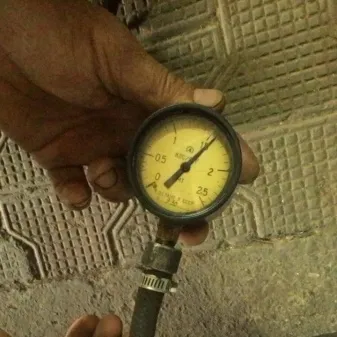

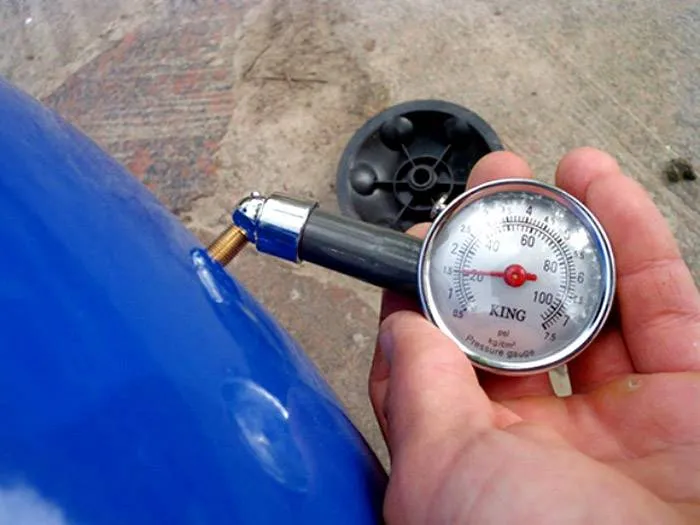

Сначала следует измерить давление в баке автомобильным манометром, который подключается к штуцеру. На вертикальных моделях гидробаков штуцер расположен вверху, на горизонтальных — сбоку, но всегда на стороне, противоположной расположению фланца.

лучше брать приборы с достаточно высокой градацией шкалы измерений. Дешевые китайские модели не всегда соответствуют этому требованию. Резервуар должен быть пустым, насос или станция не должны быть подключены к источнику питания.

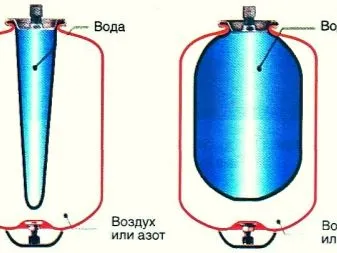

Перед началом регулировки необходимо измерить давление воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в пустом резервуаре устанавливается в соответствии с его объемом. Небольшие емкости (менее 25 литров) необходимо накачивать до 1,4–1,7 бар. Баки объемом 50-100 литров необходимо прокачивать до 1,7-1,9 бар. Если давление в новом баллоне не соответствует этим параметрам, необходимо исправить ситуацию, например, накачать недостающий воздух или удалить лишний.

Состояние гидроаккумулятора желательно проверять ежемесячно, отслеживая и при необходимости регулируя давление воздуха. Эти простые меры не только помогут поддерживать необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой необходимо внимательно изучить документацию, поставляемую с насосом.

необходимо учитывать такие показатели, как:

  • норма расхода воды.
  • конечное давление;
  • рабочее давление;

Эти данные необходимо использовать при настройке реле, установленные значения давления должны находиться в пределах этих манометров.

Также учитываются данные гидробака. Мощности бытового насоса обычно не хватает для прокачки обычного гидроаккумулятора, но не стоит рисковать и заведомо выставлять неправильные настройки.

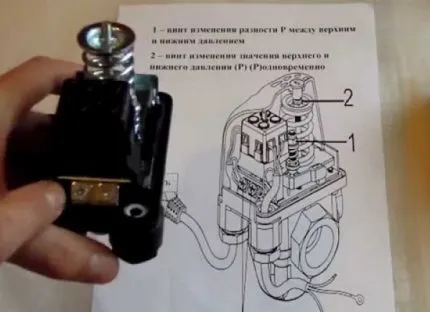

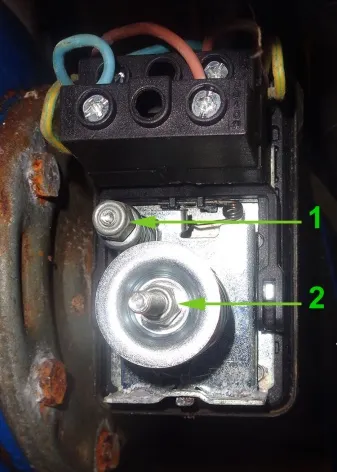

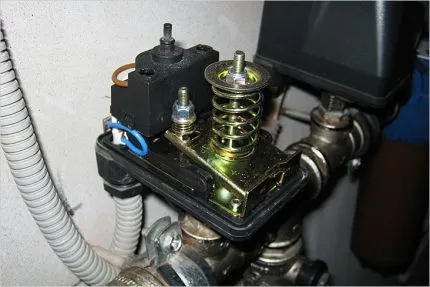

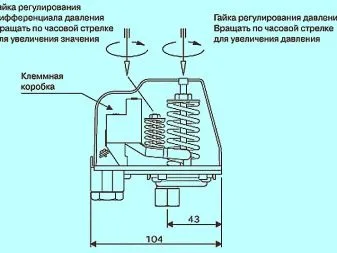

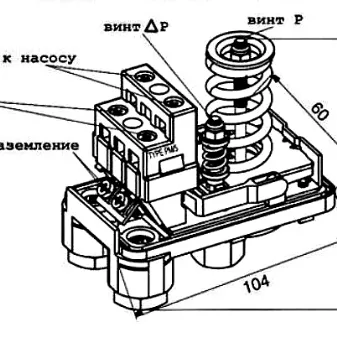

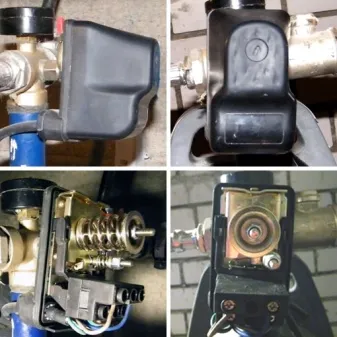

Винты регулировки реле обозначены как P и ΔP, чтобы добраться до них, необходимо снять защитную крышку с устройства

Снимите крышку с реле, установленного в подходящем месте. Для этого откручиваем крепеж. Там два источника. Рядом с тем, что больше, стоит обозначение P, меньшее обозначается как ΔP. Теперь вы можете подключить к сети насос или насосную станцию ​​и начать процесс наполнения бака водой.

Когда давление в баке достигает верхнего значения, реле выключает насос. Необходимо в это время определить показания манометра. Если полученные данные отличаются от рекомендованных, необходимо скорректировать их значение с помощью большой пружины.

Чтобы увеличить предел, поверните гайку по часовой стрелке, если нужно уменьшить настройки, против часовой стрелки.

Теперь вы должны включить воду и опорожнить гидравлический бак. Со временем реле сработает и включит насос. Показания манометров необходимо перезаписать и при необходимости отрегулировать настройки реле. Чтобы отрегулировать нижний предел давления, поверните маленькую пружину.

Все манипуляции с регулировочными пружинами необходимо проводить с особой осторожностью. Это очень чувствительные элементы, винт нужно крутить постепенно, на небольшом участке круга не следует делать несколько полных оборотов одновременно, так как это может полностью испортить устройство.

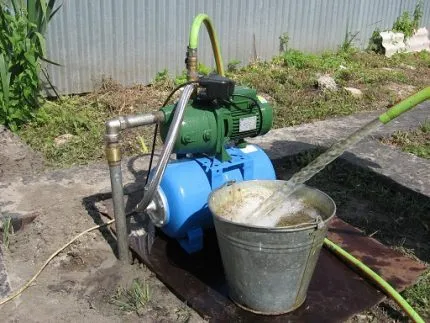

Реле давления может использоваться для управления работой наземной насосной станции или системы погружных насосов. Процедура установки практически такая же

При этом необходимо учитывать следующий важный момент: поскольку маленькая гайка регулирует разницу между пределами, при настройке нижнего значения данные для давления останова изменятся.

Поэтому после корректировки положения большой гайки подождите, пока резервуар заполнится, повторно проверьте данные верхнего предела и при необходимости измените их.

При установке верхнего предела настроек реле следует помнить, что этот показатель должен быть как минимум на 10% ниже давления в пустом гидробаке, которое было зафиксировано и настроено вначале. В противном случае резиновая мембрана гидроаккумулятора будет подвергаться неоправданно высокому давлению и быстро изнашивается.

В процессе эксплуатации может оказаться, что рекомендуемые настройки не подходят для данной системы водоснабжения. Затем вам необходимо изменить настройки, как описано выше. Следует помнить, что разница между пределами, рекомендованными производителями, колеблется в пределах 1,2 — 1,6 бар.

Чтобы правильно отрегулировать механический вариант реле давления, нужно повернуть его регулировочные винты. Состояние прибора следует периодически проверять, так как пружины могут со временем ослабнуть (+)

Но не стоит излишне усердствовать, так как чем больше эта разница, тем больше колебания давления в системе водоснабжения. Давление отключения должно быть ниже максимального давления насоса.

Если не учитывать этот момент, оборудование будет работать постоянно, так как не сможет обеспечить необходимый уровень давления для выключения устройства. Эта ситуация делает ненужным использование реле.

Рекомендуется проверять настройки каждые три месяца. Такие же операции необходимо выполнить после ремонта насосной станции, замены гидробака и т.д.

Не рекомендуется изменять настройки у производителей систем перекачки воды, но при необходимости регулировку лучше производить после каждого нового наполнения системы водой, например, на даче после деконсервации систем в весна.

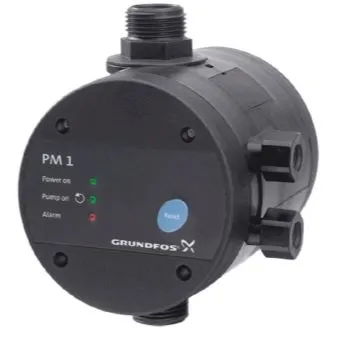

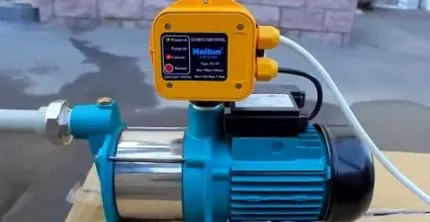

Электронные варианты реле

Электронные модели реле давления на порядок дороже своих электромеханических аналогов, но эти затраты хорошо окупаются. Эти устройства проще настроить, а пределы можно установить гораздо точнее.

Каждая из этих моделей оснащена регулятором расхода, который мгновенно выключает насос при отсутствии воды. Это надежно защищает насос от опасного сухого хода”.

Электронные модели реле давления точнее, надежнее и проще в использовании, чем механические устройства, но они значительно дороже

Обычно электронное реле давления оснащается небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных гидроударов в сети. Если для скважины используется дорогой качественный насос, имеет смысл вложиться в хорошее электронное реле давления.

Такие модели выглядят достаточно привлекательно, отличаются высокой надежностью и длительным сроком службы. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы защитить реле от повреждений, нужно позаботиться об установке необходимых фильтров.

Если скважину обслуживает дорогой и мощный насос, то есть смысл приобрести электронное реле для защиты устройства от перегрузок

У таких устройств нет регулировочных пружин, поэтому нет необходимости периодически регулировать устройство из-за того, что они ослаблены. Да и саму настройку сделать намного проще. Для начала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой в ​​15 секунд. Это не поломка, настраивается только прибор.

В дальнейшем насос можно будет выключать с задержкой примерно 7-15 секунд. Это необходимо для того, чтобы насос выключался реже, если давление снова повысится в течение этого короткого периода. Электронную модель такого контроллера можно использовать совместно с насосной станцией, на которой уже есть реле давления.

Здесь установлен верхний предел для этого интегрированного устройства. А давление зажигания устанавливается регулировкой электронного реле. Блок питания сначала подключается к электронному устройству, затем контакты переводятся на реле станции, после чего запитывается насос.

Если электронное реле подключено к гидроаккумулятору, регулировка будет проще. На реле выставлен нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Подача воды прерывается при достижении максимального давления в системе, которое зависит от мощности насоса.

Место установки электронного реле выбирается между насосом и перед первой точкой забора воды из системы. Необходимо учитывать направление движения воды, указанное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется установить редуктор давления перед электронным реле, чтобы избавить устройство от лишних нагрузок.

При подключении к станции электронного реле необходимо сначала запитать устройство, затем механическое реле, а затем включить насос в цепи

Если существующие настройки не подходят, вы можете их изменить. Для этого затяните соответствующий винт отверткой или воспользуйтесь другими регулировочными элементами, описанными в инструкции. Между максимальным давлением, которое может подавать насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосферы.

для герметизации резьбового соединения такого устройства лучше всего использовать тефлоновую ленту. Электронные реле давления обычно имеют встроенный клапан. Это следует учитывать при сливах воды.

Перед первым запуском реле необходимо сначала заполнить подающую магистраль водой, затем включить прибор, после чего нужно открыть кран.

На защиту от сухого хода обычно указывает красный светодиод на корпусе. Для перезапуска системы, очевидно, нажмите кнопку «сброс», предварительно устранив причины опасной ситуации.

Подготовка к процессу

Перед проведением регулировки необходимо устранить возможные неисправности, которые могли нарушить работу насосной станции. А также проводить плановые мероприятия по обслуживанию насосов и накопительных емкостей.

необходимо проверить герметичность всасывающего патрубка, заменить изношенные сальники, сальник, обмотку гидросистемы на резьбовых соединениях. При благоприятных условиях насосу будет легче достичь установленного давления.

Проверить давление воздуха в расширительном пузыре. Насос должен перекачиваться при таком же давлении или на 10% ниже, чем заданное для запуска насоса. Если более низкое давление изменяется во время регулировки, накачивайте с новым значением.

закачивать воздух в расширитель необходимо при отсутствии давления в водопроводе. Для чего необходимо отключить насос и слить воду через возможный клапан. Не закрывая вентиль, проверьте, с какой силой нагнетается воздух в расширитель, и прокачивайте его с новым значением. При добавлении воздуха из водопровода часть воды выльется наружу — это разрешено. Прокачивать можно любой автомобильной помпой.

После сервисного обслуживания станции и регулировки давления воздуха в детандере регулировки можно восстанавливать.

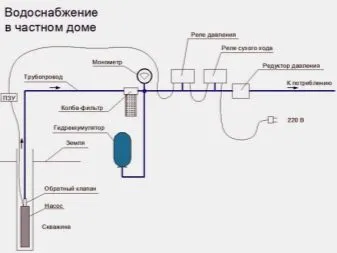

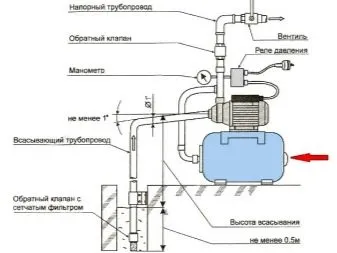

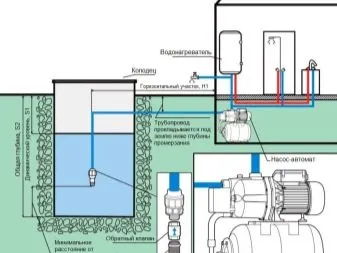

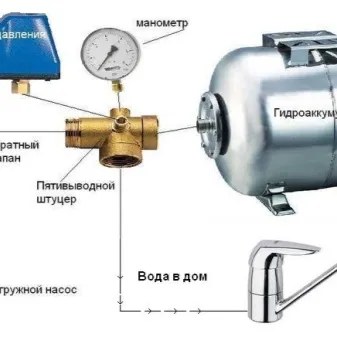

Датчик давления воды в системе водоснабжения — схема подключения

Для автоматического включения или выключения станции всасывания воды реле обычно устанавливается на входе в гидроаккумулятор с помощью пятиходового штуцера, к которому также присоединены манометр, магистраль от электронасоса и внутренний бытовой трубопровод подключен.

В отличие от наземной насосной станции, при использовании погружного электронасоса необходимо установить реле сухого хода, для которого нет места на стандартной пятиходовой арматуре. Для подключения устройства используется дополнительный трех- или четырехвходовой адаптер, который подключается к линии последовательно с другими устройствами.

Когда требуется перенастройка

В процессе работы насосной станции возникают ситуации, когда необходимо перенастроить датчик. Среди наиболее распространенных можно выделить следующие:

  • требуется большее давление.
  • сальники быстро изнашиваются;
  • изнашивается колесный насос, из-за чего невозможно довести воду до необходимого значения;
  • устройство работает на большой глубине, из-за чего происходит недостаточное водопоглощение;
  • утечки воздуха;
  • необходимо устроить более высокий напор воды. Например, в многоэтажных домах;

Чтобы искоренить возникшие недостатки, нужно изменить заводские настройки и самостоятельно установить новые значения.

Значение контроллера давления для водоснабжения

Реле давления насосной станции позволит сэкономить электроэнергию, так как циклы включения / выключения будут сокращены, устройство создаст оптимальный режим, чтобы мощность насоса соответствовала количеству перекачиваемой жидкости, снижая потребление энергии. Реле с гидравлическим баком удерживает головку в стабильном положении (без гидроудара) на линии, повышая комфорт и продлевая срок службы системы. Течение в трубопроводе и отводах будет плавным, да и АГ создает определенный резерв.

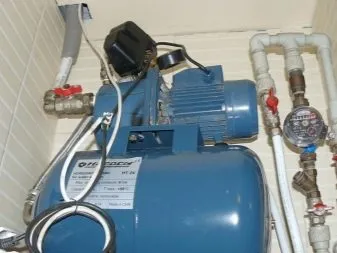

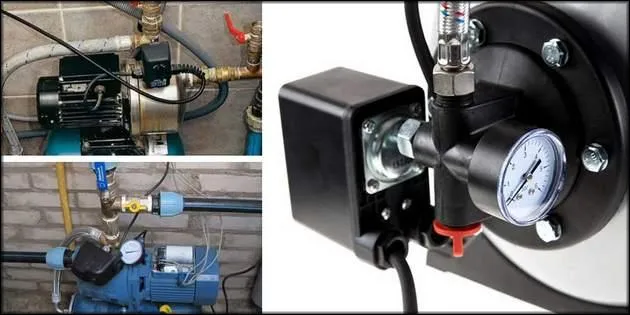

Реле давления насосной станции

РД для частного дома обычно устанавливают с мембранным баком — это самая базовая основа для автоматизации постоянного автономного водоснабжения дома, которая предполагается по умолчанию. Следует различать рассматриваемое устройство и датчик давления воды в системе отопления (манометр с термометром), который предназначен для контроля и предотвращения избыточного давления в трубах, чтобы они не лопнули при расширении теплоносителя при нагреве.

Реле давления насосной станции 6

Какие характеристики следует менять?

фото18707-3
Простой блок управления имеет две изменяемые характеристики:

  1. Первое, давление пуска насоса (P), является нижним пределом, при котором насос запускается.

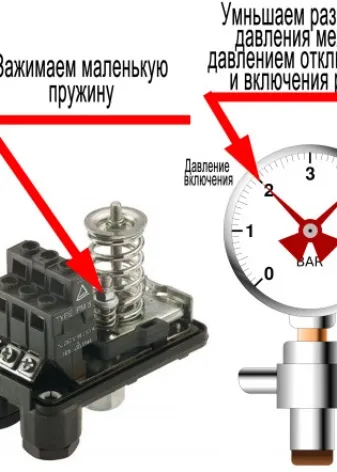

  2. Второй — это перепад давления (ΔP) между начальной точкой и верхней точкой разрыва, при которой насос останавливается.

Следует отметить, что все механические реле особенные. Если вы восстановите нижнюю границу запуска, верхняя граница также будет восстановлена ​​на ту же величину. Вот пример, при 1,5 атмосфер для запуска и 3,0 останова, увеличивая пусковую силу насоса до 2,0 атм., Верхний предел увеличится до 3,5 атм.

Однако при регулировке дельты (ΔP), установке давления остановки насоса, пусковое усилие насоса останется прежним.

Пример: при 1,5 атм и 3,0 атм., Он равен 1,5 атм. При уменьшении до 1,0 атм., Верхний предел становится 2,5 атм. Точка пуска останется прежней — 1,5 атм.

Зная эту характеристику реле, при восстановлении верхней отсечки насоса достаточно отрегулировать ΔP, т.е сделать 1 изменение.

Но при восстановлении нижнего предела начального давления верхний предел останова изменится. Это также может потребовать исправления. То есть нужно сделать 2 настройки.

При изменении настроек необходимо учитывать, что отсечка насоса должна быть на 0,3–0,5 бар ниже максимального уровня давления, которое может создать насос. Этот уровень давления обязательно прописан в инструкции (инструкции) к помпе.

Например, при максимальном напоре 55 метров, которого может достичь насос, отсечка не должна превышать 5,0 — 5,2 бар. В противном случае насос будет долго работать без выключения, пытаясь достичь максимального установленного уровня. Это приведет к его преждевременному износу и повышенному расходу энергии.

Величина ΔР влияет на другой параметр — частоту включения насоса. Чем выше дельта, чем реже вы запускаете насос, тем дольше он прослужит.

Но и слишком большую разницу выставлять не стоит, иначе насос будет перекачивать дольше, после остановки анализа воды, пока не сможет поднять давление до определенного уровня. Также неудобно использовать водопроводную воду под высоким давлением.

Ниже приведена таблица возможных ситуаций, когда требуется регулировка регулятора и какие пружины необходимо отрегулировать заново:

Ситуация Регулируемые точки Вариант деформации
Насос долго работает без остановки Необходимо изменить верхний предел останова насоса 1-й: уменьшите ΔP (начальная точка останется), насос будет запускаться чаще
2-й: понизьте P, отсечка также уменьшится
Слабо течет вода из крана Увеличьте начальное давление, сохраните давление останова Сожмите пружину P, ослабьте пружину ΔP, вернув предыдущее значение
Сделайте больше полной головы Давление зажигания следует увеличить Сожмите пружину P, отсечка тоже станет выше, возможно, потребуется ее уменьшить
Уменьшите всю голову Уменьшите стартовое давление Ослабьте пружину P, верхний отсек также уменьшится
Насос запускается часто, это нужно делать реже Давление отключения должно быть увеличено Сожмите пружину ΔP, не превышая максимального напора (95% напора насоса)

Расценки на некоторые модели

Фактически, вы можете купить реле давления воды для насоса за относительно небольшие деньги. В таблице указаны цены на популярные модели от известных производителей.

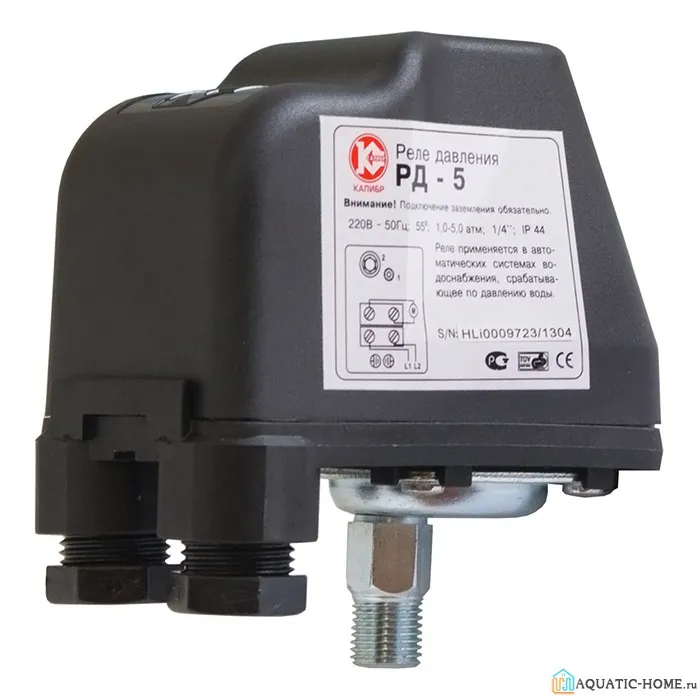

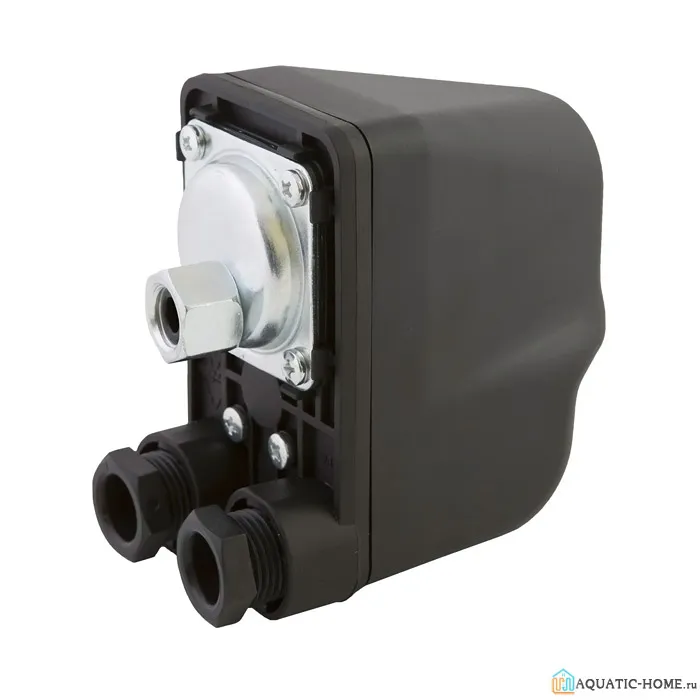

Представлено реле калибра РД-5
Представлено реле калибра РД-5

Продемонстрирована модель Джилекс РДМ-5
Продемонстрирована модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем у механических аналогов. Эти устройства позволяют более точно регулировать рабочий диапазон. Кроме того, они защищают запорную арматуру от возможного гидроудара.

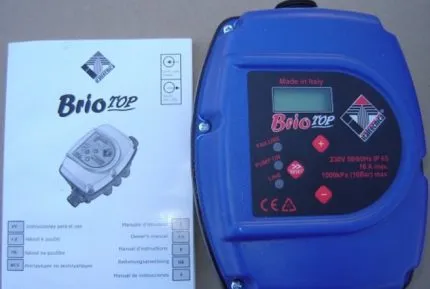

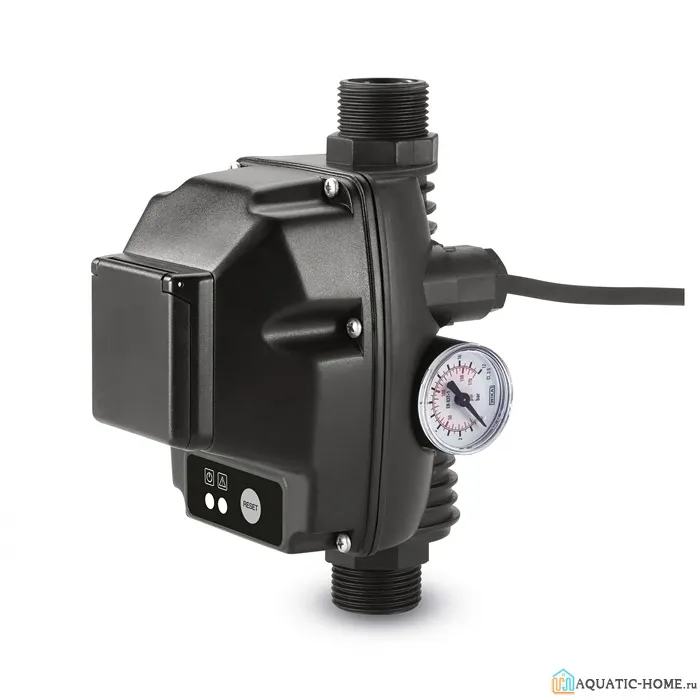

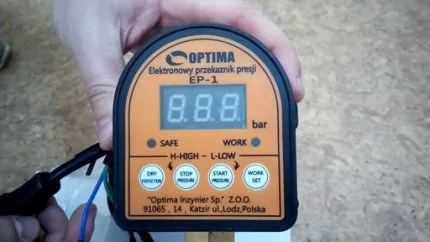

Внешний вид электронного продукта с минимальной защитой
Внешний вид электронного продукта с минимальной защитой

Как настроить своими руками?

При запуске скважинного насоса и станции установка реле очень важна. Также это нужно делать правильно.

Несмотря на то, что реле давления идет сразу с заводскими настройками, лучшим вариантом будет их дальнейшая проверка и регулировка. Перед тем, как приступить к настройке реле, стоит узнать, какие значения рекомендует производитель для установления допустимых значений давления. Однако следует иметь в виду, что выход из строя насосной станции из-за неправильной настройки не покрывается гарантией.


При расчете допустимых значений давления срабатывания и отключения автоматики производитель учитывает возможные рабочие характеристики. Также это делается при разработке параметров для работы.

При их выборе учитываются следующие данные:

  • возможное падение давления при перекачке воды.
  • необходимое давление в самом верхнем участке водопровода;
  • разница уровня между насосом и высшей точкой подачи воды;

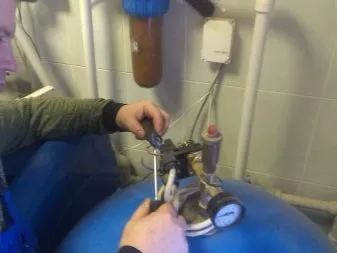

Перед регулировкой нужно подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черной, чтобы она не стыковалась со всем гидроаккумулятором. Под крышкой есть две пружины, которые действуют как регулятор. У каждой пружины есть гайка.


Следует отметить, что верхняя пружина больше, а гайка на ней регулирует давление спуска. Иногда его еще обозначают буквой «П». Небольшая гайка на нижней пружине позволяет регулировать перепад давления. Обозначение маленькой гайки имеет вид «ΔP» (дельта P).

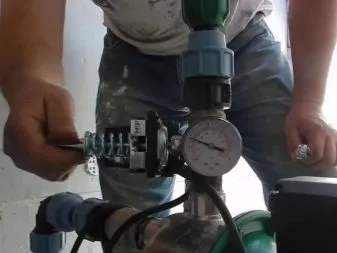

Стоит помнить, что точность сделанных настроек лучше всего проверять с помощью манометра, встроенного в систему. Для обеспечения более точных настроек важно сверить полученные значения с указанными в паспорте насосной станции. Убедитесь, что вы не превышаете максимальные значения.


Для увеличения значения давления, при котором станция остановится, затяните гайку «P» по часовой стрелке, а для уменьшения — против часовой стрелки. Часто рядом с гайкой ставят обозначения в виде «+» и «-». Вращение гайки следует производить медленно, менее чем на один оборот за раз. Полезно помнить, что при более высоком значении «P» в груше будет больше воды, а значит, насос будет включаться реже.

Прежде чем приступить непосредственно к настройке реле, следует хотя бы немного понять, как работает насосная станция в целом. Аккумулятор содержит резиновую грушу и воздух. Насос перекачивает воду из колодца в грушу. Он наполняется водой, сжимает воздух и создает давление на стены.


Регулировка реле давления позволяет самостоятельно установить лимит наполнения бака, то есть время, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит отметить, что вода в колодец не потечет из-за обратного клапана.

Когда вы открываете кран в доме, вода из груши выходит с давлением, равным установленному. Вода из груши расходуется, давление падает, и когда оно достигает нижнего порогового значения, включается насос.

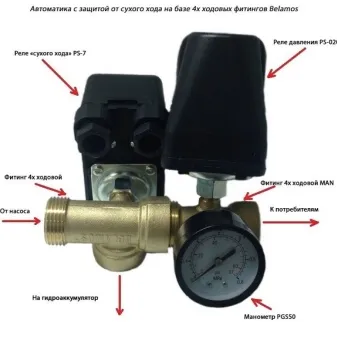

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиточечный штуцер, имеющий резьбу для основных деталей, в том числе для манометра. Очень важно установить обратный клапан и фитинг в правильном порядке. В противном случае будет сложно настроить реле давления.

Стоит отметить, что в состав насосной станции помимо реле может входить датчик «сухого хода», а также при необходимости преобразователь частоты.


Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, а это значит, что вы можете приступить к регулировке реле давления. Сначала нужно выключить насос, затем слить воду из трубопровода, по возможности открыв самый нижний кран. Затем с помощью гаечного ключа или отвертки нужно снять с реле пластиковый корпус. Включите насос и дайте системе заполниться водой.

После срабатывания реле и выключения насоса запишите значение, отображаемое на манометре. Именно это значение является верхним пределом давления. Далее необходимо частично открыть задвижку, расположенную в максимально высоком сечении системы. В случае одноуровневой системы водозабора откройте кран, расположенный дальше всего от насоса.


Когда давление падает до определенного значения, насос запускается. В это время необходимо записать данные с помощью манометра. Получаем значение наименьшего давления. Если мы вычтем его из зарегистрированного ранее верхнего давления, мы получим значение текущего перепада давления реле.

Однако, помимо значения давления, необходимо проверить, создается ли достаточное давление воды в самом верхнем и самом дальнем кране системы. Если он слабый, необходимо увеличить нижнее значение давления. Сначала прибор отключается от сети, затем затягивается гайка, которая находится на самой большой пружине. В случае сильного давления гайку ослабляют, чтобы уменьшить его.


Теперь вы можете отрегулировать разницу давлений реле, указанную выше. Обычно оптимальным считается 1,4 атмосферы. Меньше воды будет течь более равномерно, но насос будет включаться чаще, что сократит срок службы системы.

При значении перепада давления реле более 1,4 атмосферы система не будет работать в таком режиме сильного износа, но разница между самым высоким и самым низким давлением станет очень заметной. Чтобы отрегулировать его, поверните гайку на меньшей пружине. Чтобы увеличить перепад давления, поверните гайку по часовой стрелке. Если пружину ослабить, результат будет обратным.


При полностью ослабленных пружинах реле настраивается несколько иначе. Сначала запускается насосная станция для создания давления в системе. Его производят на одном уровне до тех пор, пока из крана, наиболее удаленного от насоса, не потечет вода с приемлемым давлением. Например, тогда манометр показывал 1,5 атмосферы. Это давление фиксируется отключением насоса и насосной станции от электросети.

Затем снимают пластиковый корпус с реле и затягивают гайку, которая находится на самой большой пружине, до характерного щелчка, свидетельствующего о срабатывании контактов. Далее устанавливается корпус реле на место и запускается насосное оборудование. Давление нагнетается на 1,4 атмосферы больше.


После этого прибор снова отключают от источника питания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок для открытия контакта. Мы получаем реле давления, сконфигурированное для работы при более высоком давлении 2,9 атмосферы и более низком давлении 1,5 атмосферы. После завершения настройки установите на место пластиковый корпус реле и подключите насосную станцию ​​к электросети.

Настройка реле не выполняется, когда груша наполнена водой. Это связано с тем, что верхнее значение давления переключателя установлено как сумма давлений воды и воздуха. Получается, что при полном гидроаккумуляторе невозможно точно сказать, сколько здесь атмосфер воды и сколько воздуха.


Как правильно настроить блок?

Для настройки агрегата вам потребуются:

  • фиксированный ключ или головка на 8 мм.
  • шлицевая отвертка, чтобы открутить крышку,

Перед началом работ необходимо проверить имеющееся давление для пуска и останова насоса с помощью манометра, установленного вместе с агрегатом.

При неисправности или отсутствии манометра к водопроводу необходимо подключить контрольный манометр с диапазоном измерения от 0 до 6 атм., С шагом деления 0,1 или 0,2.

Сначала откручиваем пластиковую крышку блока управления. Под ним на платформе блока будут две пружины — большая и малая. Большая пружина регулирует давление, при котором контакты замыкаются и насос запускается. Часто буква P выгравирована на металле рядом с пружиной.

Меньшая спираль создает разницу давлений между запуском и остановкой насоса. Рядом с ним может быть ΔP.

фото18707-4

Как перенастроить блок:

  1. Определите фактические моменты пуска и останова насоса по показаниям манометра.
  2. Решите, какие новые моменты необходимо установить, определите, должна ли сохраняться разница ΔP между пусковым и останавливающим моментами.
  3. Если время пуска не меняется, маленькая спираль ΔP настраивается заново. Если необходимо изменить начальное давление, регулировка начинается с большой пружины P, а затем переходит к регулировке маленькой пружины.
  4. Для увеличения силы воды гайка поворачивается в направлении стрелки на часах, спираль сжимается. Чтобы его опустить, поверните гайку против часовой стрелки, спираль ослабнет.
  5. После 1-2 оборотов гайки насос необходимо запустить, чтобы узнать новые моменты включения агрегата на пуск и остановку.
  6. После достижения необходимого пускового момента насосы переключаются на изменение момента прерывания, поворачивая гайку спирали. Вращение по часовой стрелке из-за сжатия спирали приводит к большему отклонению ΔP против хода часов, к ослаблению спирали, к меньшему отклонению P.
  7. После 1–2 полных оборотов гайки еще раз выполните тест на работу насоса, чтобы определить новые точки.
  8. При установлении требуемых моментов также необходимо обеспечить отключение насоса в течение 5 секунд при достижении верхнего момента отключения при всех закрытых клапанах.

Как регулировать в частном доме?

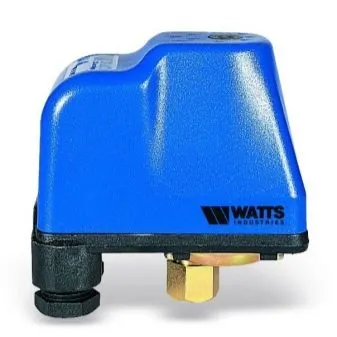

фото18707-5
Регулировка агрегата, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме время пуска и останова зачастую больше, чем в квартире.

Это может быть связано с наличием второго этажа, оборудования на приусадебном участке, для чего требуется более высокая высота над уровнем моря.

Источники

  • https://aquatic-home.ru/regulirovka-rele-davleniya-vody-dlya-nasosa.html
  • https://montagtrub.ru/datchik-davleniya-vodyi-v-sisteme-vodosnabzheniya-naznachenie-printsip-rabotyi-podklyuchenie/
  • https://seti.guru/pravilnaya-regulirovka-rele-davleniya-vodyi-dlya-nasosa
  • https://remont-system.ru/sovety-po-montazhu/montazh-i-regulirovka-datchika-davleniya-vody-v-sisteme-vodosnabzheniya
  • https://o-vode.net/vodosnabzhenie/davlenie/rele/nastrojka
  • https://kanalizaciyaseptik.ru/vodosnabzhenie/datchik-davleniya-vody-regulirovka.html
  • https://osensorax.ru/davleniye/rele-davleniya
  • https://stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/otregulirovat-rele-davleniya/

Какая скважина считается артезианской?


Артезианская скважина — это скважина, в которой вода под давлением самопроизвольно поднимается на поверхность без применения дополнительных устройств, таких как насосы. Для того, чтобы скважина считалась артезианской, необходимо, чтобы на уровне залегания водоносного горизонта имелось достаточное давление, чтобы вода могла подняться на поверхность самостоятельно.

Вода в артезианских скважинах может иметь различную температуру и минерализацию в зависимости от геологических условий залегания водоносного горизонта. Артезианские скважины могут быть использованы для различных целей, например, для питьевого водоснабжения, полива растений, промышленных нужд и т.д.

Важно отметить, что не все скважины с достаточным давлением воды могут считаться артезианскими. Для того, чтобы скважина была артезианской, необходимо, чтобы вода поднималась на поверхность самостоятельно без дополнительных устройств и имелась возможность контролировать и регулировать давление в скважине.

Видео. Как настроить реле давления РДМ-5?
