Что делать, если вибрационный насос не качает воду и гудит при работе

Вибрационные насосы прочно заняли свою нишу на рынке благодаря невысокой стоимости, простоте конструкции, неприхотливости в работе. В быту они чаще используются для хозяйственных нужд при заборе воды из колодцев и открытых водоемов в небольших объемах в течение относительно короткого времени.

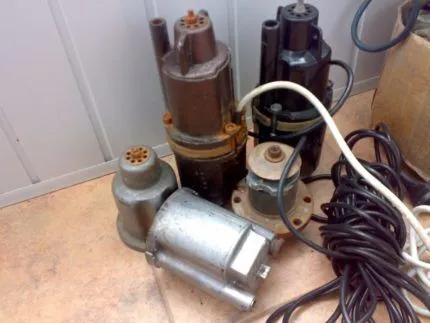

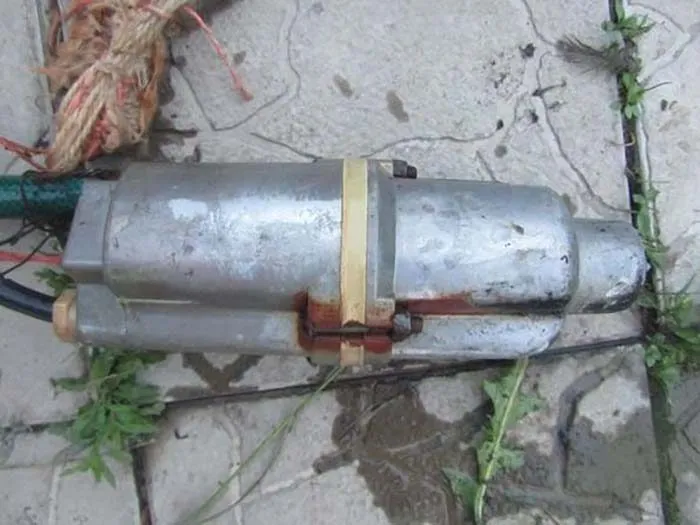

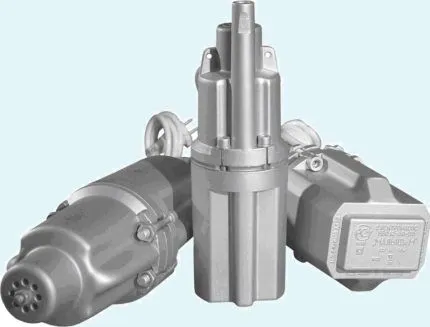

Рис.1 Погружной насос Малыш, Ручеек, Водолей, Зубр — внешний вид

Принцип действия и конструкция вибрационного насоса

Вибрационные насосы при небольшом весе около 3-х килограмм и потребляемой энергии до 300 ватт способны перекачивать объемы воды максимум 1,5 кубометра в час с напором до 60 м. Стандартная модель качающей воду помпы имеет номинальное значение напора около 40 м. и производительность перекачки жидкости 0,43 м.куб./ч.

На рынке представлен широкий ассортимент вибрационных насосов отечественного производства, китайских аналогов и стран СНГ, имеющих абсолютно одинаковую конструкцию.

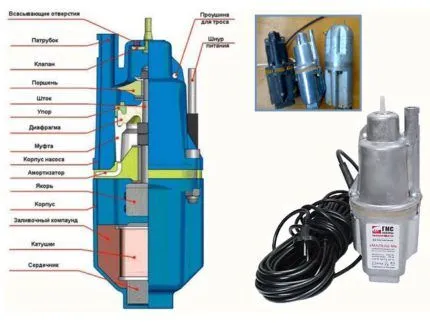

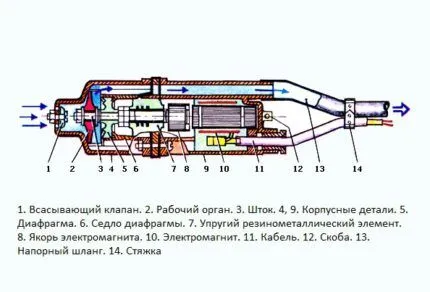

Рис. 2 Конструкция вибрационных насосов

Основным элементом вибрационного насоса является п-образная электромагнитная катушка 10 с якорем 8, на штоке 3 которой закреплен эластичный поршень 2. Катушка отделена от рабочей камеры диафрагмой 5, посаженной в седло 6 — это препятствует проникновению воды в электрическую часть помпы с электромагнитом и кабелем 11. При возвратном движении якоря с поршнем жидкость втягивается электронасосом через входное отверстие с обратным клапаном 1 в одной половине корпуса 4. Поступательное движение поршня закрывает обратный клапан и выталкивает воду через выходной патрубок с присоединенным к нему шлангом 13. Во второй половине корпуса помпы 9 имеется скоба 12 для крепления к тросу, кабель питания обычно соединяется с отводным шлангом при помощи стяжки 14.

Помпа совершает при работе колебания с частотой 6000 раз в минуту, поэтому устройства получили названия вибрационных.

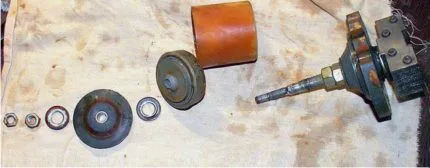

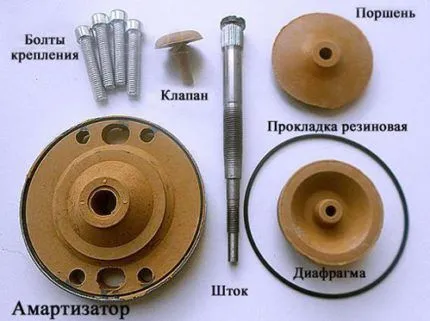

Рис.3 Вибрационный насос в разобранном виде — комплектующие насосов Малыш

Почему гудящий вибрационный насос не качает воду

Часто причина выхода из строя работающего вибрационного насоса связана с его принципом действия — постоянной вибрацией, приводящей к раскручиванию и ослаблению крепежа корпуса и внутренних деталей механизма. Другие неисправности более серьезны и требуют других подходов к устранению.

Неисправности из-за нарушения крепления деталей

Корпус стандартной вибрационной помпы состоит из двух половин, которые обычно скрепляются четырьмя болтами. При их ослаблении происходит расслаивание двух частей, приводящее к изменению рабочих зазоров и попаданию в рабочую камеру воды — в результате двигатель будет гудеть и работать, но вода при этом подаваться не будет.

Иногда разбалтывание болтов может привести к полному раскручиванию крепления корпуса и безвозвратной потере второй половины насоса в глубоком водоеме или колодце. Один из способов избежать этой ситуации – опускание электронасоса в источник водозабора в ведре или иной емкости с отверстиями, также это уменьшает вредное влияние вибраций на стены источника.

Еще одной неисправностью может стать раскручивание крепежных деталей обратного клапана и поршня — при этом насос работает, но плохо качает воду.

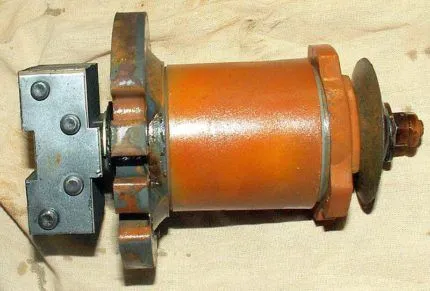

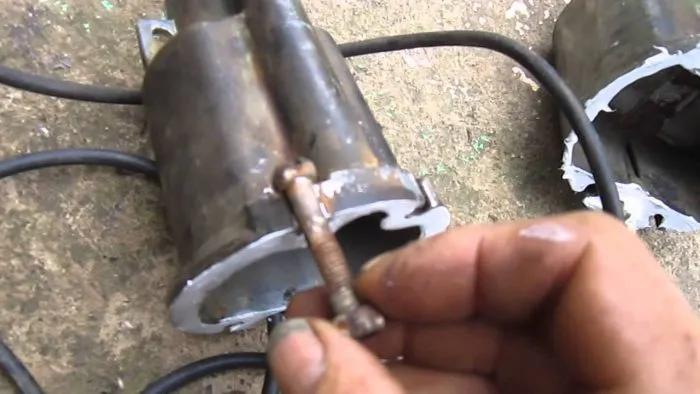

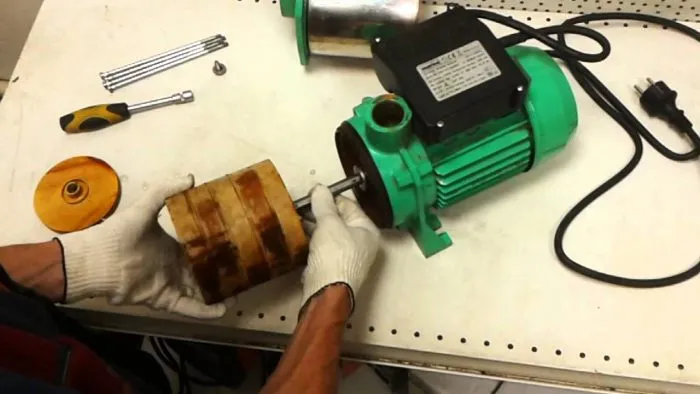

Рис 4. Разборка насоса своими руками с установкой катушки

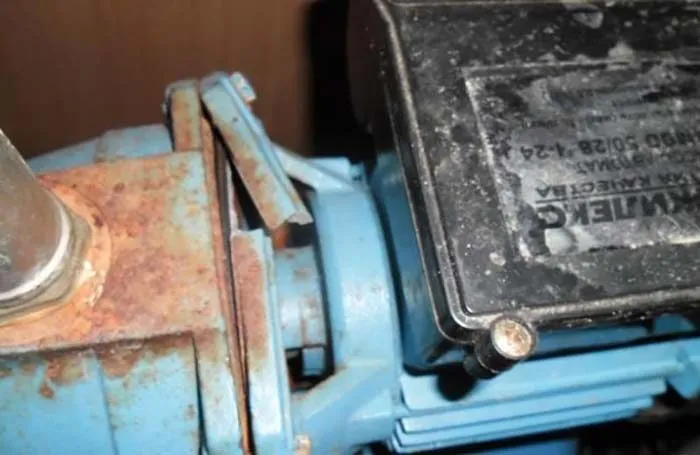

Загрязнение

Модели вибрационных помп с нижним забором воды наиболее сильно подвержены опасности засорения рабочего механизма грязью, илом и мелкими камнями — все это может привести к отсутствию подачи воды при работающем электронасосе.

Повреждение деталей

Использование вибрационной помпы для грязной воды приводит к износу резиновых деталей клапана обратного хода и поршня. В этом случае поршень не сможет втягивать жидкость в корпус в нужном объеме, а обратный клапан будет выпускать ее обратно, это приведет к низкому напору или полному отсутствию подачи воды. Отремонтировать помпу можно простой заменой комплектующих.

Рис. 6 Ремонт погружного насоса Малыш своими руками — типичные неисправности при разборке:

  1. облом штока;
  2. разрушение клапана;
  3. потеря болта крепления обратного клапана;
  4. перегорание обмотки.

Отслоение катушки

Одной из неисправностей может стать отсутствие перемещения поршня из-за нарушения эпоксидной изоляции электромагнита, причины — разная линейная деформация металлического корпуса и заливки при нагреве. В этом случае катушка отслаивается и свободно перемещается внутри. Перед тем, как разобрать помпу, можно определить неисправность простукиванием молотком по корпусу – анализ звука расскажет о нарушении цельности конструкции. Ремонт вибрационного насоса «Малыш» своими руками заключается в извлечении катушки из помпы, нанесения на внутреннюю сторону корпуса насечки и установки электромагнита на место под давлением. Заполнение свободного пространства с приклеиванием катушки можно сделать при помощи эпоксидной смолы или особо прочного стекольного герметика.

Короткое замыкание

Вибрационные помпы в основном эксплуатируются без поплавковых выключателей, реле давления и сухого хода, многие модели не имеют защиты от перегрева и сконструированы с нижним забором воды — все это делает их наиболее подверженными перегоранию по сравнению с другими видами.

При работе без воды происходит перегрев обмотки, выгорание изоляции и межвитковое замыкание медного провода — вибрационный насос гудит но и не качает воду. При этом выбиваются пробки, сильно греется или обугливается электрический кабель. Устранить неисправность можно только перематыванием обмотки, что экономически невыгодно и малоэффективно с точки зрения качества.

Неисправности вибрационных насосов ввиду простоты их конструкции довольно просто устраняются своими руками в большинстве случаев. Перед тем, как разбирать насосы, следует обзавестись болгаркой для срезания ржавых наружных болтов крепления корпуса. Во избежание не ремонтируемого перегорания обмотки электронасосов лучше приобретать устройства с верхним забором воды и защитой от перегрева.

Похожие статьи по данной теме:

Почему погружной насос гудит при работе, но не качает воду

Вибрационный насос Малыш для колодцев с верхним забором воды

Что делать если насос упал или застрял в скважине

Ремонт отечественных погружных насосов популярных моделей

Ремонт насоса «Малыш» своими руками: обзор наиболее популярных поломок

Конструкция погружного электрического насоса Малыш проста, отработана и достаточно надежная. Но, как и всякая иная техника, со временем требует вмешательства. Не разбирая гарантийные случаи, поговорим о том, как произвести ремонт такого насоса своими руками. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Насос малыш плохо качает воду

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Насос малыш плохо качает воду

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан». Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос малыш плохо качает воду

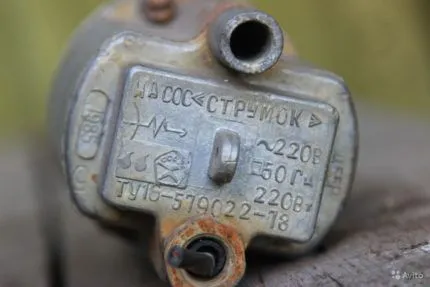

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком ».

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем четырем типам погружных насосов:

  • «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары. При перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насос малыш плохо качает воду

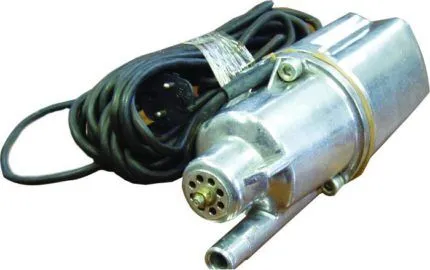

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический движетель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз. Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Насос малыш плохо качает воду

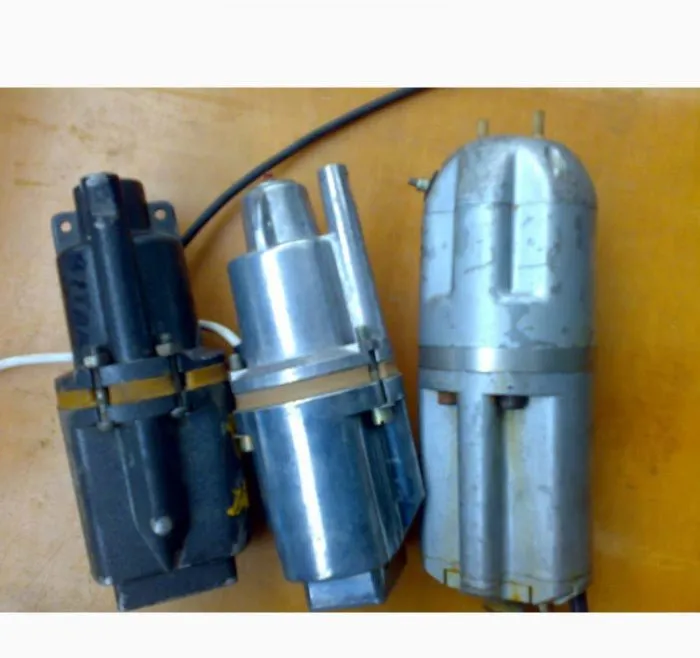

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы (кликните для увеличения)

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону. Вот и вся конструкция — просто и эффективно.

Насос малыш плохо качает воду

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы. Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Неисправность электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса. Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

Поломки механической части

Тут полное разнообразие причин и последствий.

  • Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  • Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  • Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  • Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  • Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации. Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Насос малыш плохо качает воду

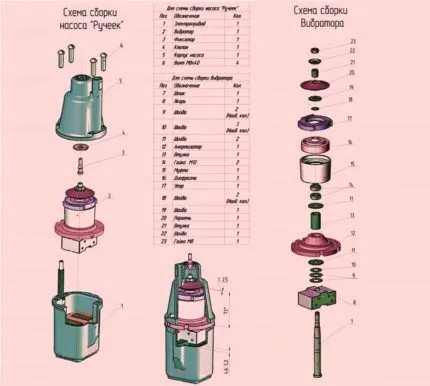

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками (кликните для увеличения картинки)

Алгоритм поиска и ликвидация неисправностей

Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность. Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений. К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса. Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно. Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр. По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

Мы перечислили самое простое. Для остального требуется разборка.

Пристальный взгляд изнутри

Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40. Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать. Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

Насос малыш плохо качает воду

После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

Устранение электрической неполадки

В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм. И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее. Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка. Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

Исправление механических нарушений

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику. Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.
При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

Насос малыш плохо качает воду

Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм. Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм. Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой. Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно. Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

Насос малыш плохо качает воду

Важный элемент конструкции насоса — резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

Наглядный видео пример проведения ремонта

Небольшая видео-подсказка по ремонту и диагностике, помогающая произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе! И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Отличный компактный насос, сколько его использовал ни разу особо не подводил. Как по мне основным его минусом является то что он сильно вибрирует и взбаламучивает воду в скважине так, что по итогу она становится довольно грязной. То есть надеяться на то что он наберет чистой воды не приходится, но для частных нужд отличная вещь. За все время его пришлось разобрать только один раз — чтобы почистить.

На даче воду набираем со скважины. Там стоит электронасос «Малыш». Он работал бесперебойно почти пять лет, но сейчас забарахлил. Думал, что придется покупать новый насос, но решил сам попробовать отремонтировать. К моему удивлению, это оказалось не так уж и сложно. Пока работает отлично. Надеюсь, еще прослужит не один год.

Водяной насос Малыш: ремонт своими руками

Использование насосного оборудования для подъема воды из скважин или дренажа подтопленного помещения — норма. Поэтому покупка погружных агрегатов для воды достаточно распространена. Но не всегда агрегат работает исправно. К сожалению, неправильная эксплуатация устройства способна привести к выходу из строя насосного механизма (особенно помпы «Малыш», «ручеек» и т.д.). О том, как осуществить ремонт насоса малыш или ручеек в домашних условиях без привлечения профессионалов, рассказываем в нашем материале.

Принцип надежной работы насоса «Малыш»

Насос малыш плохо качает воду

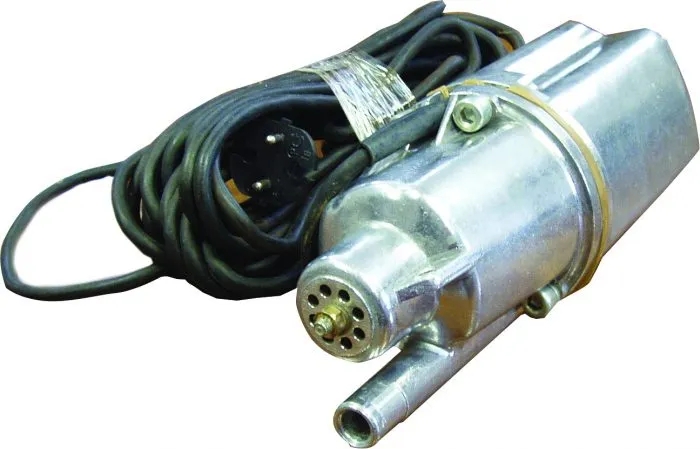

Зная все нюансы этого «Малыша», разборка и сборка помпы своими руками до и после ремонта пройдёт легко

Для того чтобы понимать, каким образом отремонтировать своими руками вибрационный водяной насос малыш, нужно знать его устройство, понимать принцип работы вибрационного насоса и управление им. Зная все нюансы этого «Малыша», разборка и сборка помпы своими руками до и после ремонта пройдёт легко.

Итак, водяной вибронасос типа «малыш», «ручеек» и пр. работает по принципу создания колебаний в водной среде. Жидкость, движимая погружным насосом для воды, поступает в прикрепленный к насосу шланг и движется в заданном направлении.

Такое вибрационное движение создается при помощи вибратора, встроенного в корпус насоса. Сам вибратор приходит в движимое состояние в результате воздействия на него электромагнитного поля. При этом отметим, что все рабочие элементы и узлы располагаются в алюминиевом корпусе устройства. Снаружи подключается только шланг нужного диаметра.

Важно: элекромагнитная составляющая насосного механизма выполнена в форме буквы «П». Там же имеются катушки с медной проволочной обмоткой. Все элементы электромагнитной составляющей располагаются также внутри корпуса устройства и надежно закреплены компаундом. При этом смола служит для отвода излишнего тепла от катушек обмотки и ограждает от контакта с металлом корпуса.

Таким образом, вибратор в виде якоря движется в корпусе насоса вверх-вниз, фиксируемый дополнительно резиновой пружиной. В процессе работы погружного насоса «малыш» или «ручеек» вибратор совершает до 50 колебаний в секунду, меняя своё положение. Благодаря такому движению вода, смешанная с воздухом, поступает в механизм через клапан агрегата и уже выходит через его патрубок, обеспечивая транспортировку жидкости по шлангу или трубе. В результате насос хорошо качает воду.

Типы неисправностей и способы их устранения

Если насос включен, шумит, но не качает воду

Насос малыш плохо качает воду

Если в процессе ремонта насоса малыш или ручеек своими руками вы не смогли раскрутить винты стяжные по причине их ржавости, то можно просто срезать их болгаркой а на их место установить винты шестигранные

Причиной такого сбоя может стать следующее:

  • Расшатанное крепление болтов и гаек;
  • Порыв клапана в результате износа;
  • Порыв штока.
  1. В первом случае необходимо разобрать корпус насоса и все гайки затянуть до упора. При этом очень важно затянуть хорошо верхний крепеж. Делается это для того чтобы гайки в дальнейшем не раскручивались.

Важно: если в процессе ремонта насоса малыш или ручеек своими руками вы не смогли раскрутить винты стяжные по причине их ржавости, то можно просто срезать их болгаркой а на их место установить винты шестигранные. После таких манипуляций помпа хорошо качает воду на весь диаметр шланга или трубы.

  1. В случае с разрывом клапана придётся предпринять действия по его замене своими руками. Здесь главное точно соблюсти диаметр рабочего элемента.
  2. Причина с разрывом штока является самой сложной. Если шток поломан или деформирован, то его замена практически невозможна.

Если при включении насоса выбивает пробки и горит кабель

Насос малыш плохо качает воду

Если же дело в кабеле, то посредством тестера подтверждаем поломку и меняем кабель

Такая поломка может свидетельствовать о том, что медная обмотка якоря сгорела, либо неисправен кабель насоса. Если обмотка якоря сгорела, то при разборке насоса придётся сменить её на новую. Если же дело в кабеле, то посредством тестера подтверждаем поломку и меняем кабель.

Важно: не во всех моделях устройств типа «ручеек» или «малыш» можно легко сменить кабель. Иногда он заливается в корпусе помпы компаундом. В этом случае придётся наращивать его путём скрутки.

Перегрев рабочей помпы и усиленная вибрация

Насос малыш плохо качает воду

Если компаунд отделился, то он буде тарахтеть. Необходимо изъять его из корпуса и нарезать на его поверхности тонкие бороздки сеткой глубиной до 2 мм. Можно использовать болгарку. Насечки нужно сформировать и внутри корпуса

В качестве причины таких неисправностей может выступать работа агрегата вхолостую. В этом случае будет явным отторжение магнитной составляющей насоса. Чтобы исправить положение придётся разбирать насос. Электрическую составляющую помпы нужно хорошо простучать и выслушать. Если компаунд отделился, то он буде тарахтеть. Необходимо изъять его из корпуса и нарезать на его поверхности тонкие бороздки сеткой глубиной до 2 мм. Можно использовать болгарку. Насечки нужно сформировать и внутри корпуса. После этого стенки колбы насоса стоит обработать стекольным герметиком и вмонтировать все назад.

Важно: использовать нужно только стекольный автомобильный герметик. А магнит и компаунд вставлять придётся под большим весом (200-300 кг минимум). В противном случае он просто не вернется на своё место. После просыхания можно собирать насос.

Если насос качает, но очень слабо

Насос малыш плохо качает воду

В этом случае придётся дотачать нужное количество шайб. Сколько именно понадобится, определяйте путем проб, пока давление воды не станет для вас оптимальным

Здесь возможен недостаточный проём зазора между вибратором. В этом случае придётся дотачать нужное количество шайб. Сколько именно понадобится, определяйте путем проб, пока давление воды не станет для вас оптимальным. Либо де попробуйте просто закрутить плотнее гайки, как в пункте номер 1.

Важно: при любой сборке/разборке насосов для воды типа ручеек или малыш необходимо отмечать все места стыков деталей. Так вам удастся впоследствии собрать помпу правильно.

Выход из строя реле давления

Насос малыш плохо качает воду

Если для своего погружного насоса для воды вы используете реле давления, то придётся четко настроить его. Поскольку именно автоматика этого элемента часто становится причиной сгорания насосов ручеек, малыш и пр. Так, если автоматика реле давления будет выставлена по верхней границе, то, возможно, объем поступаемой в гидробак воды будет превышен для ваших нужд

Если для своего погружного насоса для воды вы используете реле давления, то придётся четко настроить его. Поскольку именно автоматика этого элемента часто становится причиной сгорания насосов ручеек, малыш и пр. Так, если автоматика реле давления будет выставлена по верхней границе, то, возможно, объем поступаемой в гидробак воды будет превышен для ваших нужд. А это значит, что насос будет работать с повышенной нагрузкой.

Чтобы отрегулировать реле давления на нужные вам периоды включения/выключения насоса, необходимо сделать следующее:

  • Внимательно осмотреть реле давления и выявить шкалу со значениями + и -. Они указывают на увеличение или уменьшение границ воды в ёмкости. Установку параметров реле производят при помощи регулировки специальных пружин. Малая отвечает за давление в системе. Так, если вы желаете, чтобы насос включался при падении давления до уровня 1 атм и выключался при 3 атм, то стоит полностью освободить пружину.
  • Далее на реле давления будем регулировать большую пружину. Для этого включаем насос и закрываем все краны. Ждем пока насос «малыш» или «ручеек» выключится, и отслеживаем уровень давления на манометре. Если верхняя граница не равна желаемым 3 атмосферам, то нужно немного затянуть гайку на большей пружине. Не прилагайте усилий. Одного оборота вполне достаточно. После этого открываем в системе кран и ожидаем включения насоса после падения давления. Тут де кран закрываем, ждём выключения помпы и снова смотрим на манометр. Так можно своими руками отрегулировать реле давления до нужных вам параметров и сохранить работоспособность насоса для воды малыш.

Важно: нижняя граница давления регулируется по той же схеме на меньшей пружине. Автоматика будет срабатывать в заданных вами границах давления.

Видео с ремонтом наосов для воды «малыш» и «ручеек»:

Источники: http://oburenie.ru/nasosy/vibrasionnyi-nasos-gudit-no-ne-kachaet-vodu.html, http://sovet-ingenera.com/vodosnab/nasosy/remont-nasosa-malysh-svoimi-rukami.html, http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-kolodcev/remont-nasosa-malysh.html

Какой насос выбрать для подачи воды в дом из колодца?


Для выбора насоса для подачи воды в дом из колодца необходимо учитывать несколько факторов:

  1. Глубина колодца: в зависимости от глубины колодца следует выбрать насос, который способен поднимать воду до нужной высоты.

  2. Производительность: насос должен обеспечивать необходимую производительность воды, чтобы удовлетворить потребности дома. Обычно производительность насоса измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч).

  3. Тип насоса: для подачи воды из колодца в дом можно использовать различные типы насосов, включая погружные и поверхностные насосы. Погружные насосы устанавливаются в колодце и могут работать на глубинах до 50 метров. Поверхностные насосы устанавливаются на поверхности и подходят для глубин до 8 метров.

  4. Качество воды: если качество воды из колодца неудовлетворительное, то следует выбрать насос с системой фильтрации.

  5. Энергопотребление: выбор насоса следует осуществлять с учетом его энергопотребления, чтобы не переплачивать за электроэнергию.

В целом, выбор насоса для подачи воды в дом из колодца зависит от конкретных условий, таких как глубина колодца, потребность в воде и качество воды. Перед покупкой насоса рекомендуется обратиться к специалистам или консультантам, чтобы получить профессиональную помощь в выборе оптимального насоса для ваших потребностей.
