Как подключить сплит-систему своими руками: схема установки и подключения климатической системы

Хотите установить кондиционер своими руками? Вам понадобится знать правила и инструменты для монтажа. В статье вы найдете подробную инструкцию по установке и подключению климатической системы, а также схему подключения сплит-системы. Все шаги и этапы установки описаны подробно и понятно.

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

  1. Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
  2. Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
  3. В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
  4. Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

  1. Компрессор осуществляет откачку испарений и повышает давление.
  2. Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
  3. В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
  4. Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
  5. Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.

Обратите внимание! При желании установить кондиционер в квартире обязательно нужно учитывать положение обогревательных приборов. Их близкое соседство увеличивает нагрузку на климатическое оборудование, из-за чего оно может выйти из строя.

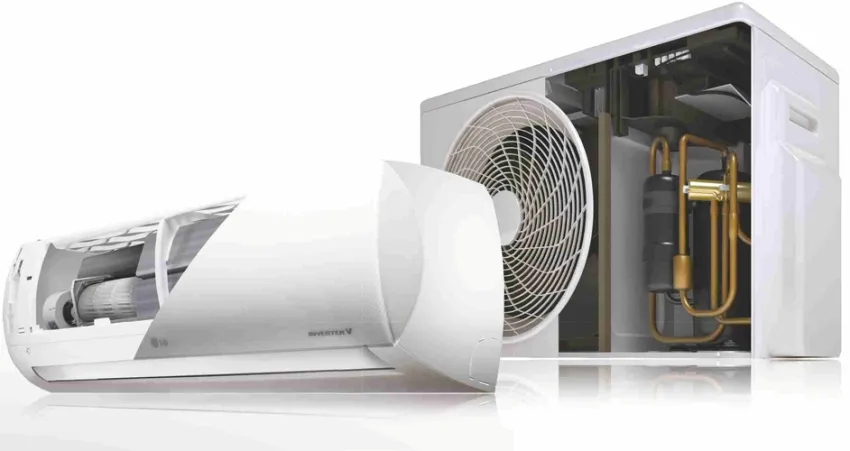

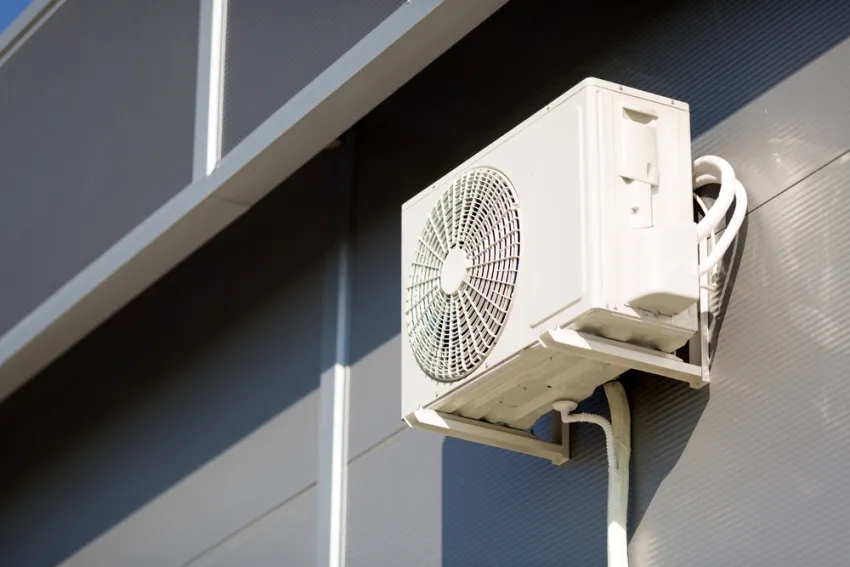

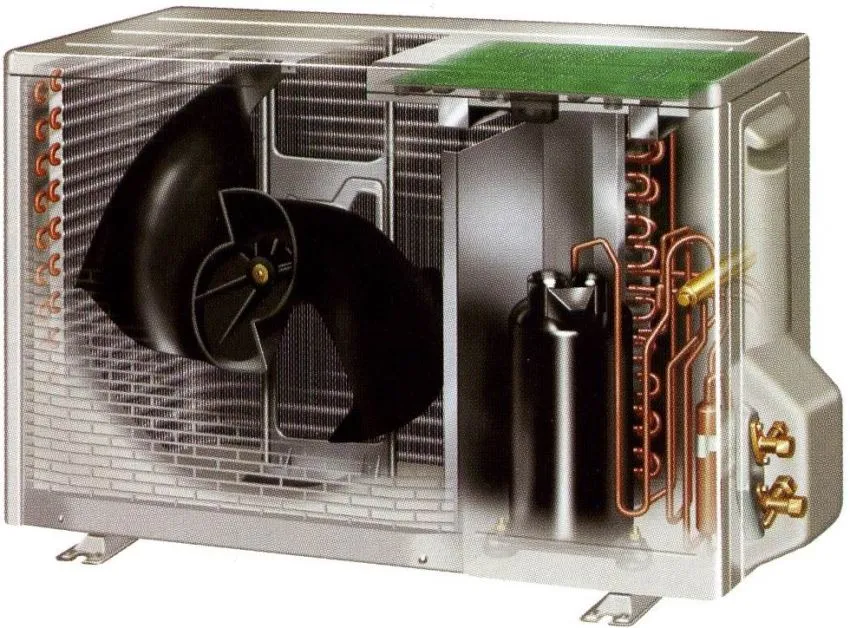

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

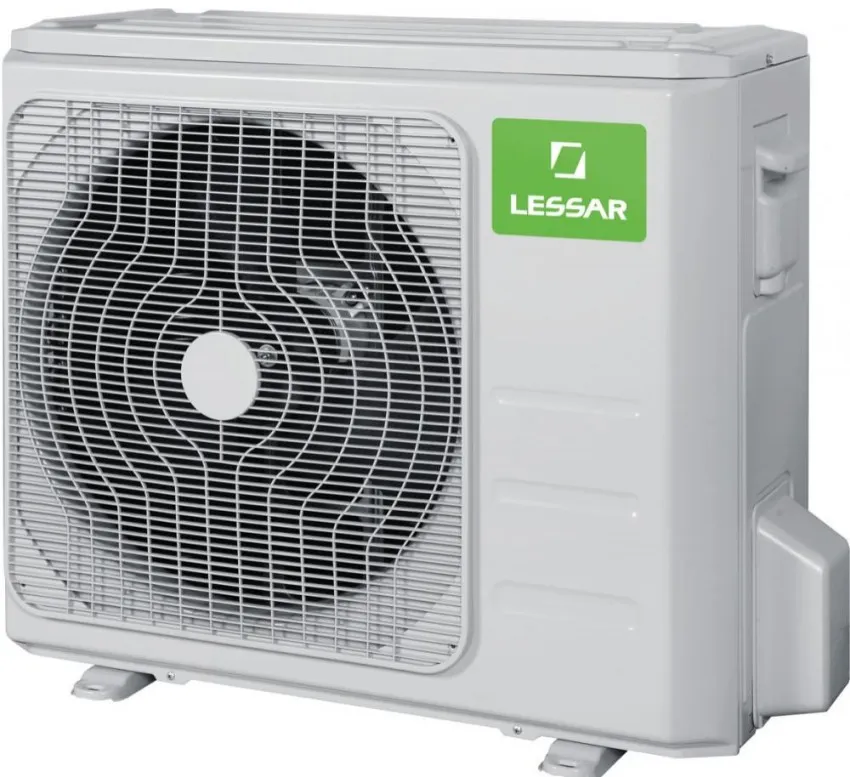

Конструкция внешнего блока состоит из следующих компонентов:

  • вентилятора;
  • компрессора;
  • конденсатора;
  • четырехходового клапана;
  • фильтра;
  • платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

  • соединений штуцерного типа;
  • защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

  • спиральные;
  • поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Обратите внимание!Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

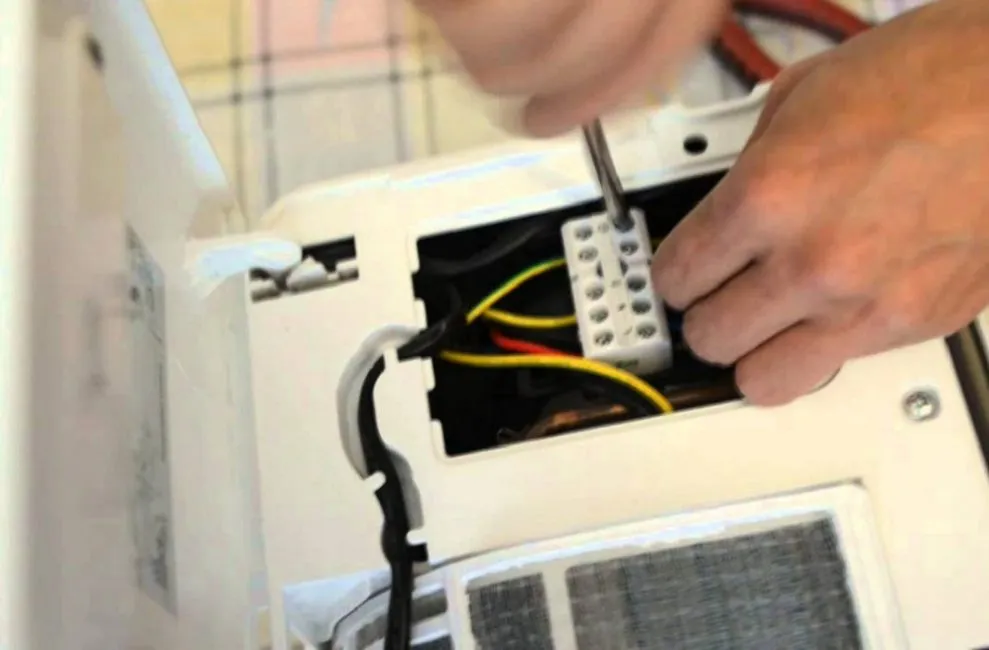

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

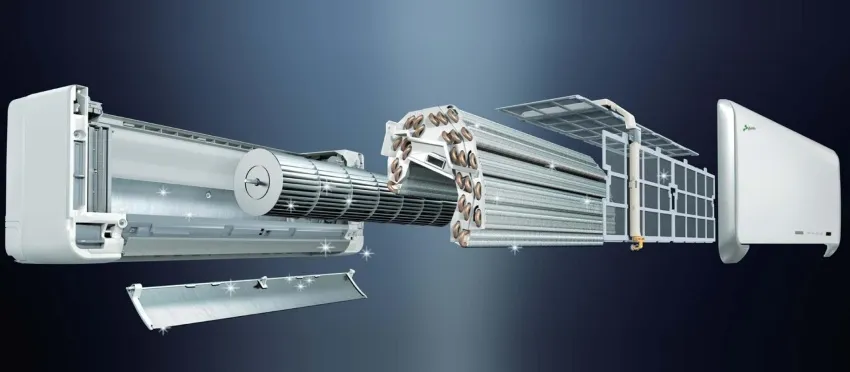

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера. Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

Внутренний блок состоит из следующих компонентов:

  • передней панели;
  • фильтров грубой и тонкой очистки;
  • испарителя;
  • вентилятора;
  • горизонтальных и вертикальных жалюзи;
  • индикаторной панели;
  • платы управления;
  • поддона для сбора конденсата;
  • штуцерных соединений.

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

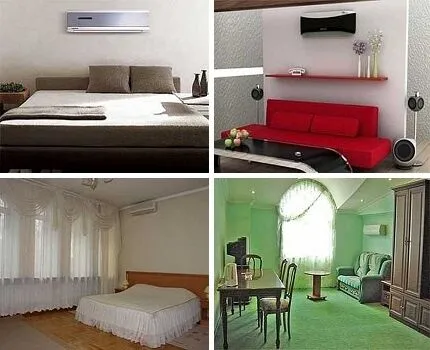

Система кондиционера обязательно должна вписываться в дизайн интерьера

Система кондиционера обязательно должна вписываться в дизайн интерьера

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

Обратите внимание! Положение вертикальных жалюзи регулируется вручную. Возможностью настройки с помощью пульта дистанционного управления обладают только некоторые модели сплит-систем премиального класса.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов

Выбор места для установки системы

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

Место установки кондиционера



Самые распространенные варианты месторасположения внутреннего блока сплит системы — над кроватью/диваном. Наружный — обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

  • расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
  • от боковой части до стены – не меньше 30 см;
  • до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

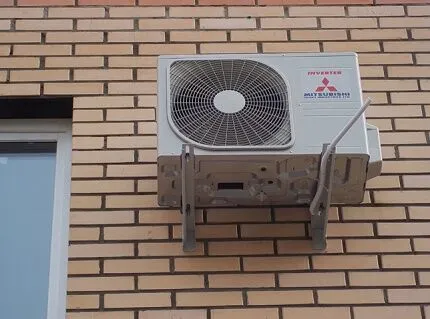

Вентфасад установка наружного блока



Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы — возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик сплит системы.

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками кондиционера



Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Подготовка к выполнению работ

Решение заняться установкой сплит системы самостоятельно приходит, как правило, после выяснения расценок у специалистов. Невероятно высокие суммы за выполнение работы, занимающей 3 часа, аргументируются наличием дорогостоящих инструментов и его износом в процессе эксплуатации. Именно это и составляет основную долю платы за услуги мастера.

Самостоятельная установка и подключение сплит системы



Если расценки от монтажников сплит-систем слишком велики, стоит выполнить установку собственными руками, досконально изучив технологию этого вида работ

Если посмотреть рекомендации производителей оборудования, то часто в инструкциях указывается, что подготовительные работы можно сделать своими силами, а вот для монтажа трубопроводов, подключения к электрической сети, проведения процесса вакуумирования желательно приглашать специалистов с соответствующими инструментами.

Инструменты для установки оборудования

Выполнить самостоятельный монтаж охлаждающей установки можно, т.к. большая часть инструментов есть в чемодане домашнего мастера. Исключением может быть вакуумный насос, но покупать его необязательно — изготовить подобный агрегат удастся из старых деталей.

Некоторые бригады мастеров даже не используют это оборудование при прокладке трассы длиной до 6 м.

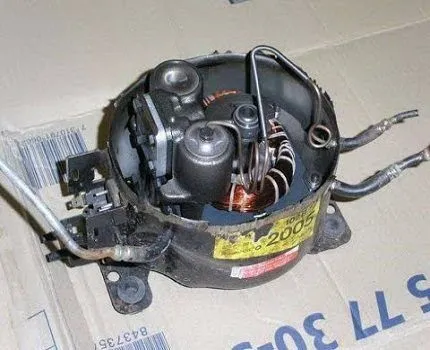

Компрессор холодильника



Если при самостоятельной установке кондиционера не удалось найти вакуумный насос, альтернативным вариантом может послужить мощный компрессором от старого холодильника или аквариумный нагнетатель

В процессе монтажа важным аспектом является соблюдение горизонтальности расположения блочных систем. В связи с этими требованиями каждый этап работы должен сопровождаться контрольной проверкой строительным уровнем.

Если какого-либо инструмента нет в наличии, его можно взять в аренду в строительном магазине.

Заранее необходимо будет подготовить следующее оборудование:

  1. Перфоратор. Применяется для проделывания дырок в фасаде, через который будут проложена трасса, обобщающая внешний и внутренний блоки.
  2. Дрель с набором свёрл. Используется для монтажа крепежных элементов.

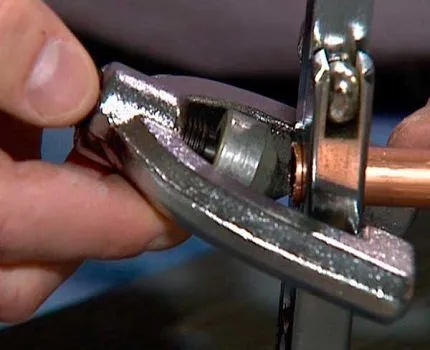

  3. Труборез для разреза труб из меди.
  4. Прибор для устранения заусенцев после нарезки труб. Можно использовать ример, напильник и наждачную бумагу.
  5. Вальцеватель медных труб.

Некоторые считают, что применение римера не имеет смысла, особенно если труборез новый и не оставляет заусенцев и вмятин, однако напрасно.

Только после произведенных манипуляций фаскоснимателем край развальцованной трубки сможет максимально плотно прижиматься гайкой, а соответственно, утечка фреона маловероятна.

Развальцовка труб



Работа устройством для развальцовки медных труб выполняется методом деформации трубки по выбранному шаблону, вследствие чего образуется конус. При этом сохраняется изначальная толщина стенок и круглое сечение

Согласно техническим правилам монтажа, необходимо наличие вакуумного насоса — герметизация системы кондиционирования выполняется именно этим оборудованием. После наполнения трассы хладагентом, проводится процесс вакуумирования.

Приобретение необходимых материалов

Комплектующих потребуется достаточно много, но все они легко доступны в любом профильном магазине. Не стоит забывать, что материалы должны быть максимально качественными и подбираться исключительно для устройства, функционально направленного на холод.

Необходимо приобрести провод для подачи питания и подсоединения блоков. В паспорте или в инструкции по монтажу оборудования всегда указывают необходимые параметры.

Стандартно – это четырехжильный силовой кабель с площадью сечения 2 мм2 или 2,5 мм2. Длина подбирается исходя из расстояния трассы, с учетом небольшого запаса.

Еще понадобится подготовить бесшовные трубы толстостенного типа из мягкой меди, предназначенные для охлаждающих приборов. Трубы подбираются меньшего и большего диаметров. Более конкретные характеристики указаны в руководстве пользователя.

Длина равняется протяженности трассы плюс дополнительный запас до 30 см. В процессе транспортировки трубок их края должны быть заглушены для укрытия от оседания пыли внутри изделия.

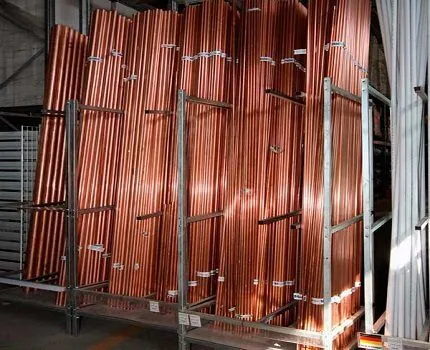

Медные трубки для системы охлаждения



Трубы подбираются исключительно для охлаждающей системы, их мягкий медный сплав хорошо поддается развальцовке и обеспечивает должную герметичность

Для изоляции труб используется утеплитель из вспененного каучука. Продают его отрезками по 2 м. Для осуществления мер по теплоизоляции потребуется длина, равная протяженности трассы. Синтетический утеплитель применяется на двух диаметрах труб.

В качестве дренажной трубки специалисты рекомендуют устанавливать шланг-гофру, оснащенный внутри спиралью из пластика. Также можно воспользоваться альтернативной деталью – полипропиленовой трубкой. Ее протяженность равна длине трассы с надбавкой в 80 см.

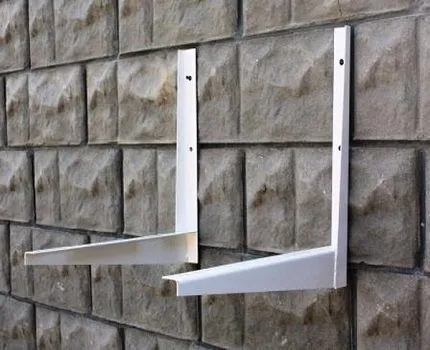

А еще потребуется два кронштейна L-образного типа, чтобы зафиксировать блок снаружи. Подходящий размер деталей определяется его габаритами, а запас прочности по несущей нагрузке должен превосходить его вес в 5 раз. Такое увеличение предельно допустимого напряжения детали требуется для компенсации нагрузок ветра и снега.

Покупать эти комплектующие лучше в фирме, занимающейся продажей запчастей для бытовых сплит систем.

Кронштейны для наружного блока



После приобретения кронштейна для крепления наружного блока кондиционера нельзя делать в нем дополнительные отверстия, т.к. это значительно снижает запас прочности детали

В качестве деталей крепления применяются: анкера, дюбеля и болты. Их количество, вид и параметры подбирают исходя из вида кронштейнов и крепежной пластины, предназначенной для внутреннего агрегата.

Имеет значение и тип стен, где предстоит монтировать наружную часть системы. Для камуфлирования проложенной линии коммуникаций потребуется пластиковый короб стандартных габаритов 60*80 см.

Как установить охладитель — инструкция

Сплит-система монтируется в несколько этапов:

  1. Определите места, куда повесить внешний и внутренний блок. Разметьте трассу для прокладки жгута с коммуникациями.
  2. Просверлите стену насквозь и проложите магистрали. Закрепите внутренний модуль и подключите к нему фреоновые трубки, проводку и дренаж.
  3. Поставьте наружный блок, подсоедините к нему все коммуникации.
  4. Выполните пусконаладочные работы.

Важно соблюдать именно такую последовательность операций. Нельзя сначала монтировать опорную пластину внутреннего модуля, а потом сверлить отверстие для жгута, ведь при бурении вы можете наткнуться на арматуру, отчего инструмент уведет в сторону или вверх. В первом случае трасса будет выглядеть коряво, а во втором вы не выдержите требования к уклону трубопроводов и пластину придется переставлять выше.

Сразу же дадим рекомендации по правильному размещению агрегатов и устройству трассы:

  1. Внутренний блок кондиционера нужно вешать таким образом, чтобы поток воздуха не обдувал вас напрямую, иначе простуда обеспечена. Оптимальное расположение – прямо на внешней стене или на боковой перегородке возле окна.
  2. Минимальное расстояние от потолка до климатического агрегата – 100 мм, но лучше отступить 30 см. Между корпусом и боковой стеной нужен минимальный просвет 125 мм, чтобы хватило места для штор.
  3. Внешний модуль должен устанавливаться так, чтобы его можно было безопасно обслуживать на высоте. Самое удобное место – на стене в пределах неостекленной лоджии или балкона. При их отсутствии блок надо располагать под окном, чтобы мастер мог дотянуться до сервисных портов и до всех деталей аппарата – компрессора, теплообменника и так далее.
  4. Расстояние от строительных конструкций до задней стенки наружного модуля – 20 см, до боковины – 300 мм, как показано на схеме.
  5. Согласно правилам, магистрали прокладываются с уклоном в сторону улицы. По пути не должно быть застойных участков в виде петель, обращенных кверху или вниз.

Совет. Ставить уличный модуль на стене сбоку от окна – неправильно. Хоть вы и сможете дотянуться до сервисных портов, но разобрать агрегат без полного демонтажа не получится. Мастер, приехавший для ремонта компрессора, имеет полное право отказаться от выполнения работ повышенной опасности (на высоте).

Монтируем внутренний блок

Первым делом мы советуем распаковать изделие, достать инструкцию по эксплуатации и внимательно ее изучить. Дело в том, что приведенная в техническом паспорте схема точно показывает, как правильно установить и подключить сплит-систему именно этой модели. Сразу снимите с корпуса настенную пластину. Дальше порядок действий такой:

  1. Просверлите насквозь наружную стену таким образом, чтобы канал шел с уклоном в сторону улицы. Оптимальный диаметр отверстия – 50 мм. Очень желательно поставить в него специальную пластмассовую гильзу.
  2. Распакуйте установочный комплект и сразу замотайте торцы фреоновых трубок, чтобы в них не попадала пыль и влага. Вторые концы соедините с коммуникациями, вложенными в нишу на задней стенке комнатного модуля.
  3. Зачистите концы электрокабеля, заведите его через задний проем корпуса и подсоедините к клеммам, зарисовав небольшую схему на бумаге, дабы запомнить цвета.
  4. Сформируйте из магистралей и кабеля жгут, как показано ниже на схеме, после чего тщательно оберните лентой из ПВХ. Не перекручивайте трубопроводы между собой!
  5. Теперь точно разместите монтажную пластину блока и прикрепите ее к перегородке дюбелями, строго соблюдая горизонталь.
  6. Вместе с помощником просуньте жгут в отверстие, одновременно установив на пластину внутренний модуль (он фиксируется на защелках).



Межблочные коммуникации в жгуте

Совет. Если вы решили устанавливать сплит в процессе ремонта жилища, то межблочные коммуникации лучше проложить скрыто, прорезав в стенах борозды вдоль трассы. Так же поступите с подводящим кабелем питания. Как это сделать самому, рассказывается в следующем видео:

Что следует знать для успешного монтажа и подключения коммуникаций внутри помещения. Во-первых, при скручивании магистралей для хладагента вращайте накидную гайку, придерживая ответную часть ключом, а не наоборот, как это делается на фото. Иначе «свернете голову» заводской трубке и ее придется паять. Также не стоит затягивать гайку с большой силой, чтобы не выдавить вальцовку, отчего впоследствии возникнет утечка фреона.

Второй нюанс: пластину крепите четко по уровню, вмонтированная ванночка для конденсата уже сделана с нужным уклоном. И последнее: не вставляйте питающий кабель в розетку, это смотрится некрасиво. Скрыто подведите отдельную линию со своим автоматом от распределительного щитка.

Поскольку статья априори не может вместить все подробности, иначе она рискует превратиться в повесть, советуем просмотреть видео по инсталляции, снятое опытным мастером:

Ставим наружный модуль

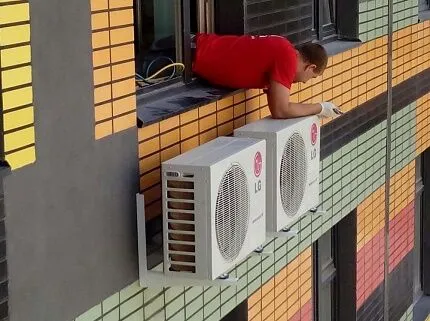

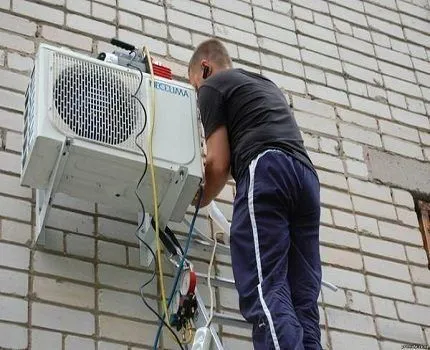

При монтаже уличного блока кондиционера в квартире важно соблюдать осторожность и обезопасить себя страховкой. Попросите помощника придержать вас за пояс, пока вы заняты крепежом, либо воспользуйтесь страховочным снаряжением. Технология установки несложна и пошагово выглядит так:

  1. Пользуясь строительным уровнем, наметьте на стене точки сверления и выполните отверстия под анкеры.
  2. Вставьте в кронштейны крепежные болты внешнего агрегата головками вниз, рассчитав его положение на площадке. Зафиксируйте их специальными пластиковыми шайбами, чтобы не выпадали.
  3. Установите кронштейны, закрепив их анкерами. Поставьте на них внешний модуль, совместив отверстия с болтами. Пользуясь накидным ключом с удлинителем, наживите крепежные гайки и затяните их.
  4. Подведите к агрегату коммуникации — прикрутите трубки к портам, а кабель присоедините к клеммам.

Совет. Не спешите сразу монтировать козырек, он помешает вам работать с сервисными портами в процессе запуска. Как производится инсталляция наружной части сплит-системы, показано в видеосюжете:

Заключительный этап – запуск системы

Все новые кондиционеры с завода заправлены фреоном, содержащимся в наружном блоке. Ваша задача – без потерь заполнить весь контур и запустить сплит-систему. Порядок работ следующий:

  1. Подсоедините крайний шланг манометрического коллектора к золотнику сервисного порта на газовой стороне (к нему подходит трубка большего диаметра). Средний шланг подключите к вакуумному насосу. При этом все краны должны быть закрыты.
  2. Включите насосный агрегат и откройте вентили коллектора. В течение первых 10—20 секунд работы стравите воздух через штуцер, предусмотренный на насосе.
  3. Вакуумируйте систему в течение не менее 20 минут, если длина трассы не превышает 5 м. Цель – полностью удалить из контура влагу и откачать воздух, о чем вас проинформирует манометр на коллекторе (он покажет давление минус 1 Бар).
  4. Спустя полчаса перекройте вентиль и остановите вакуумирование, затем выждите не меньше 20 минут, наблюдая за стрелкой манометра. Если она станет подниматься до нуля, то ваша система негерметична и нуждается в переделке.
  5. Шестигранным ключом отверните кран сервисного порта на жидкостной стороне, а потом на газовой, тем самым заполнив контур хладагентом.
  6. Включите кондиционер и проверьте его работоспособность. Когда давление в системе поднимется, быстро открутите шланг от коллектора и поставьте все заглушки.

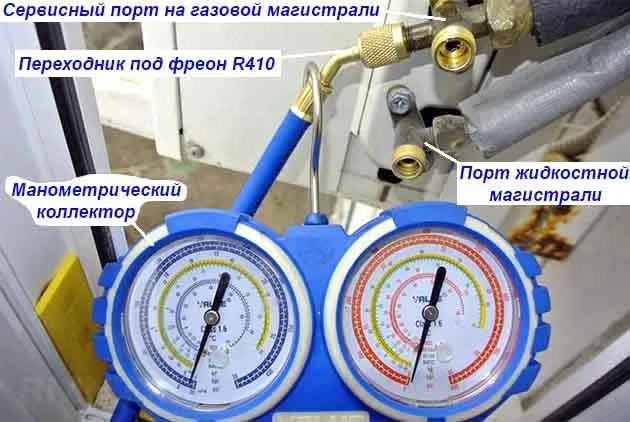

Схема расположения сервисных портов

Внимание! Если для подключения манометров к порту вы пользуетесь переходником под фреон R410, то для отсоединения откручивайте гайку самого переходника, а не шланга! В противном случае весь фреон уйдет в атмосферу.

По окончании дайте кондиционеру поработать на всех режимах и убедитесь, что конденсат течет именно из дренажа, а не в другом месте (например, по стене под внутренним модулем). Больше информации о монтаже уличного блока и запуске сплита вы сможете получить, просмотрев последний видеоролик:

Предположим, вы случайно выпустили заводской хладагент в атмосферу либо газ ушел через некачественное соединение. Устраните причину утечки, купите фреон в баллоне и вновь заправьте кондиционер, пользуясь нашими рекомендациями.

Подключение коммуникаций

Ели одним словом – коммутация выполняется к соответствующим разъёмам на блоках. Поскольку кабель уже подключён, остаётся присоединить трубопровод и разобраться с дренажом.

Дренаж

С внутренним блоком можно оставить так как есть, и тогда конденсат будет капать на улицу. Такое решение более распространённое, но не совсем правильное. Если работы выполнять по технологии, то дренаж подключается к канализационной системе. Для упрощения задачи с наружным блоком, на дренажный коннектор одевается небольшая гофрированная трубка. Конденсат в этом случае также будет выводиться на улицу.

Трубопровод

Особо тщательно стоит отнестись к установке медного трубопровода. От тщательности проведённых работ зависит надёжность и долговечность функционирования все системы. Если на протяжении коммуникаций перепад по высоте больше 5 метров, на трубах делается петля. Это позволит улавливать растворенное в фреоне масло. При меньших перепадах наличие петли необязательно.

Если трубопровод требует изгибов необходимо использовать специальное приспособления для этой операции. Не допустимы заломы или перегибы трубок. Все повороты системы необходимо выполнить максимально плавно.

Подключение трубопровода следует начинать с внутреннего блока. Перед монтажом он подготавливается – скручиваются гайки с наконечников подключения и вынимаются заглушки. При ослаблении гаек должно послышаться шипение. На заводе изготовителе, для защиты внутренностей от окисления, в блок закачивается азот. Заглушки вынимаются после полного выхода газа.

Вальцовка

Перед началом этой операции снятые с блока гайки необходимо одеть на трубы резьбой к коннектору. С трубопровода удаляются временные заглушки и проводится ревизия его краёв. Должны отсутствовать заусенцы, а сечение иметь форму правильного круга.

Если при нарезании труб они поменяли свою форму, то для восстановления используется калибрующее приспособление. Выравнивание проводят, вставив его в трубу и несколько раз прокрутив. Желательно чтобы края трубопровода не менее чем на 5 сантиметров имели максимально правильную форму.

Развальцовка

Эта операция является наиболее ответственной. Необходимо добиться максимальной герметичности в системе, чтобы минимизировать утечку фреона и, следовательно, уменьшить частоту дозаправок.

При развальцовке трубка держится вниз отверстием для снижения риска попадания в неё посторонних предметов. В развальцовщик она зажимается так, чтобы наружу выходило ровно 2 миллиметра – ни больше, ни меньше. После закрепления трубы, в неё устанавливается специальный конус, входящий в комплект инструмента. Для развальцовки он вкручивается в трубку до тех пор, пока вращение станет невозможным.

Поскольку используемый трубопровод толстостенный, придётся приложить изрядные усилия. В случае отсутствии опыта такой работы, для избегания брака, лучше провести тестирование на небольших обрезках. В результате должен получаться ровный и непрерывный край, имеющий чёткую кайму.

Коммутация к порту

После развальцовки, труба подсоединяется к соответствующему выходу, на который накручивается гайка. Запрещено использовать какие-либо герметизирующие средства и прокладки. Надёжность соединения обеспечивает материал трубопровода – медь высокого качества. При правильно выполненной развальцовке герметизация происходит без использования дополнительных средств.

При закручивании гаек на штуцер прилагаемое усилие должно быть в районе 60-70 килограмм, что достаточно серьёзно. Однако только так можно добиться надёжного обжима коннектора трубкой. После этого, все операции повторяются с остальными выходами.

Установка и подключение внешнего блока

Установка внешнего блока, должна осуществляться двумя людьми, так как он весьма тяжелый и габаритный. Прорези в кронштейнах позволяют регулировать расстояние блока от стены. Используем подходящий крепеж и шайбы. Крепление к кронштейнам лучше делать через вибрационные амортизаторы, выполненные из твердой резины. Они гасят часть шума и вибрации внешнего блока и не передают их на стену. Вещь копеечная, а комфорта добавляет.

Если не сделали развальцовку внутри помещения, то делаем ее снаружи, тут главное не уронить инструмент и гайки.

Подсоединяем гайки на развальцованных трубах к соответствующим коннекторам внешнего блока, делаем разводку электрического кабеля в соответствии со схемой и закрываем комплектной крышкой. Снятую при монтаже обвязку лентой снова наматываем и фиксируем.

Дренажную трубку фиксируем к кронштейнам или другим способом, чтобы она не болталась на ветру. На всем ее протяжении должен быть уклон (если не стоит дополнительная помпа), без изгибов и перекручивания для обеспечения свободного самотека конденсата из внутреннего блока.

Как правильно установить проводку

Подключение электропроводки кондиционера

Подключение электропроводки кондиционера

Обычно для внутреннего блока ставят другую электропроводку. Обязательно установите автомат для отключения. Далее подключаем проводку к щитку. Наружную и внутреннюю часть нужно соединить двумя медными трубками, но перед этим нужно сделать дыру в стене, чтобы трубки можно было провести к блокам.

  • Трубки применяются с разными диаметрами, один больше другого, а их длина равна длине кондиционера + 40см. Отрезаем нужный кусок, заглушим края и проводим через стену
  • Обязательно одеваем термоизоляцию, чтобы вода в трубках зимой не замерзала
  • Подключаем провода к клеммам, ихние цвета должны совпадать. Один конец большой трубы подключают к выходу кондиционера, а другой конец выводят на улицу либо в канализацию

Вакууммирование и проверка на герметичность

Перед первым пуском кондиционера в работу проводим вакуумирование и опрессовку — проверку на герметичность. Вакуумирование фактически является процедурой удаления попавшего в систему воздуха и содержащейся в ней влаги из замкнутого при монтаже контура хладагента. Если этого не сделать, в системе может быть повышенное давление в разных участках контура и увеличенная нагрузка на компрессор, что может привести к поломке системы или снизить эффективность ее работы. Капельки влаги могут изменить характеристики полиэфирного масла, которое содержится во фреоне, что приведет к понижению его смазывающих свойств и повышенному износу деталей системы.

Вариантов удаления лишнего из системы два: бюджетный и правильный. Первый вариант — это когда продувка контура происходит фреоном, закачанным в систему производителем. Предполагается, что открывая клапаны и продувая частью испаряющегося хладагента трубы, тот выдувает и воздух и влагу. Метод так себе, гарантий, что все будет удалено, никаких, а вот расход фреона может оказаться излишним. Бюджетный вариант проверки герметичности и определения утечки — использование мыльного раствора, которым обмазываются все соединения.

Правильный вариант — использование вакуумного насоса и подключаемой к нему и кондиционеру манометрической станции, которые бывают с аналоговыми манометрами или цифровые.

Для подключения используется сервисный порт на трехходовом клапане внешнего блока.

С помощью насоса откачиваем из контура находящийся в трубах воздух и пары влаги, а с помощью манометра контролируем, чтобы установилось отрицательное значение, то есть произошло разряжение в трубах. Естественно, в этот момент хладагент в трубы не пускается.

Процесс откачивания длится 15-30 минут (чем длиннее трасса, тем дольше) до достижения стабильного значения на манометре. Профессиональный установщик определяет окончание процесса по ровному звуку насоса, когда в нем перестает булькать. Затем насос выключается (но не отключается) и система оставляется в таком состоянии примерно на 30 минут (процесс опрессовки), чтобы испарить и окончательно вывести влагу через клапан. Правда, работает это эффективно только при температуре от +15 °С, так как вода не испаряется в условиях разреженной атмосферы при низкой температуре. По манометру отслеживается, не растет ли давление и если это происходит, то система не герметична и требуется проверить качество соединений трубок и гаек.

Открытие клапанов и проверка работы

Если с давлением все нормально, то, не отсоединяя шланга от сервисного порта, запускаем в контур закачанный на заводе во внешний блок хладагент. Для этого снимаем заглушки с клапанов высокого и низкого давления и шестигранным ключом открываем краны, впуская в систему хладагент, далее плотно завинчиваем заглушки.

После пуска фреона можно дополнительно проверить, не падает ли давление в системе, оставив манометр подключенным к сервисному порту еще несколько минут и наблюдая, нет ли падения давления.

После выполнения всех этапов проверяем работу сплит-системы в разных режимах: охлаждение на минимуме, режим обогрева, вентиляции и так далее.

Напоследок — советы начинающим

Излишне писать избитые фразы о сложности самостоятельной установки кондиционера, это понятно из всего вышесказанного. Для лучшего понимания советуем внимательно просмотреть видеосюжеты от разных мастеров, а еще — прочитать комментарии, оставляемые под этими роликами на Ютубе. Там нередко отписываются толковые монтажники и от них вы сможете почерпнуть массу полезной информации.

Последний момент – не пытайтесь сэкономить на инструменте. Если перфоратор можно взять у соседа, то вакуумный насос вы вряд ли отыщете бесплатно, а без него работать нельзя. Хотя некоторые горе-установщики обходятся без вакуумирования, выдавливая воздух из контура фреоном. Но влага-то остается, а она потом выводит из строя компрессор.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

2. Ориентируясь по схеме подключения, найдите место выхода фреона и наметьте место для сверления канала к наружному блоку с небольшим наклоном в сторону улицы для беспрепятственного выхода конденсата. В точке сверления ножом удалите кружок обоев на месте будущего канала. Так при сверлении получится аккуратное отверстие. Под будущим отверстием закрепите мусорный пакет малярным скотчем. Так мусора и пыли в помещении будет намного меньше, особенно если у вас нет промышленного пылесоса.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание.

6. Соедините монтажной лентой сливной шланг кондиционера с металлопластиковой трубкой Ø 16 мм, который будет выполнять роль дренажа. Очень аккуратно, чтобы не повредить медные трубки, соедините их с внутренним блоком кондиционера при помощи разводного и динамометрического ключа, накрутив коническую гайку до щелчка. Прежде чем использовать ключи, убедитесь, что гайка беспрепятственно закручивается рукой. Наденьте на медную трубку каучуковую трубчатую изоляцию.
Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.
Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата.

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

Источники

  • http://remoo.ru/ventilyaciya/kondicioner-ustanovka-svoimi-rukami
  • https://sovet-ingenera.com/vent/cond/ustanovka-split-sistemy.html
  • https://otivent.com/kak-ustanovit-i-podkljuchit-kondicioner
  • https://m-strana.ru/articles/kak-ustanovit-konditsioner/
  • https://club.dns-shop.ru/blog/t-302-konditsioneryi/71405-kak-ustanovit-konditsioner-split-sistemu/
  • https://krrot.net/ustanovka-konditsionera-svoimi-rukami/
  • https://www.rmnt.ru/story/appliance_climate/ustanovka-konditsionera-svoimi-rukami-pravila-instrumenty-ietapy-monta.1176439/

Какие схемы включения трехфазного асинхронного двигателя в однофазную сеть получили наибольшее применение?


В однофазных электрических сетях трехфазный асинхронный двигатель может быть включен с использованием трех различных схем: Дельта-схема, Зета-схема, и конечный катушечный стабилизатор.

  • Дельта-схема использует только три фазы и не использует нулевую проводник, поэтому она проста в установке и недорога в эксплуатации.

  • Зета-схема использует три фазы, а также нулевой проводник, что позволяет уменьшить время наработки двигателя. Однако, такая схема несколько более сложная в установке и дороже в эксплуатации, чем дельта-схема.

  • Конечный катушечный стабилизатор использует три фазы, а также нулевой проводник, и обеспечивает высокую эффективность и стабильную работу двигателя

Одним из самых распространенных вариантов является включение трехфазного асинхронного двигателя в однофазную сеть с помощью компенсатора. Это позволяет обеспечить стабильную работу двигателя, предотвратить его перегрев и протечку тока. Однако, необходимо учитывать, что для работы компенсатора необходим дополнительный источник питания. Также существуют и другие схемы, такие как включение через трансформатор или специальный преобразователь частоты, однако их применение зависит от конкретных условий и требований к системе.
