Строите новое жилье и не знаете, нужна ли гофра для электропроводки по потолку? Статья «Нужна ли гофра для электропроводки по потолку — novostroikbr.ru» поможет разобраться в этом вопросе. Изучите материал о том, как правильно провести проводку по потолку без гофры, чтобы сохранить эстетический вид помещения и обеспечить безопасность.
Из этой статьи мы узнаем действительно ли необходимо использовать гофрированную трубу ПВХ при прокладке кабелей и проводов или это всего лишь один из способов монтажа и удорожания выполняемых работ строителями и можно обойтись без них.
Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (Правила Устройства Электроустановок), до сих пор вызывает бурю яростных споров, что зачастую вводит в заблуждение многих людей впервые столкнувшихся с заменой электропроводки.
Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.
Нужно ли использовать гофру при прокладке электрических кабелей и проводов?
Нужна ли гофра при прокладке кабеля или можно выполнить электропроводку без неё? Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (Правила Устройства Электроустановок), до сих пор вызывает бурю яростных споров, что зачастую вводит в заблуждение многих людей впервые столкнувшихся с заменой электропроводки.
Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.
Кабель без гофры. Почему нельзя и когда можно.
- нужна ли гофра на потолке
- нужна ли гофра в стенах
- и третий, самый главный, а можно ли прокладывать кабель вообще без гофры
Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:
Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

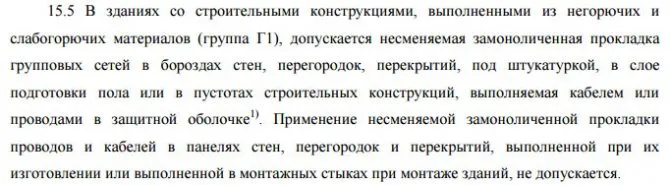

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:
То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

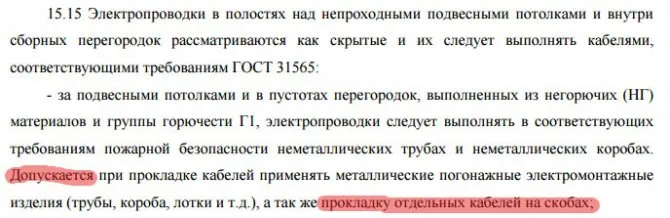

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:
И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.
При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

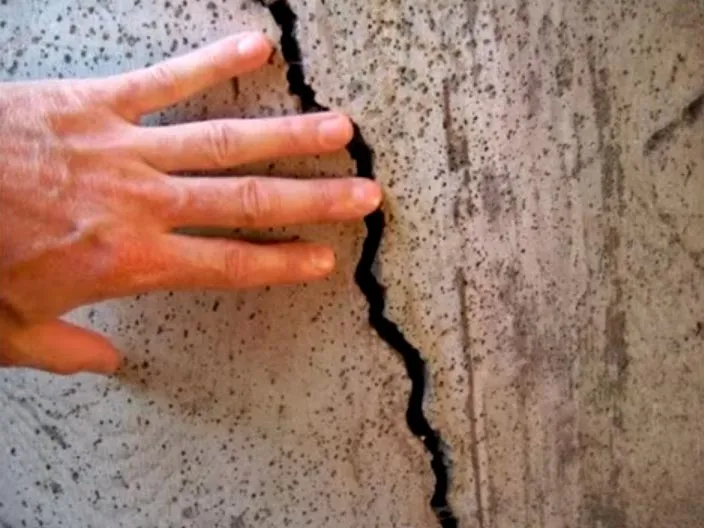

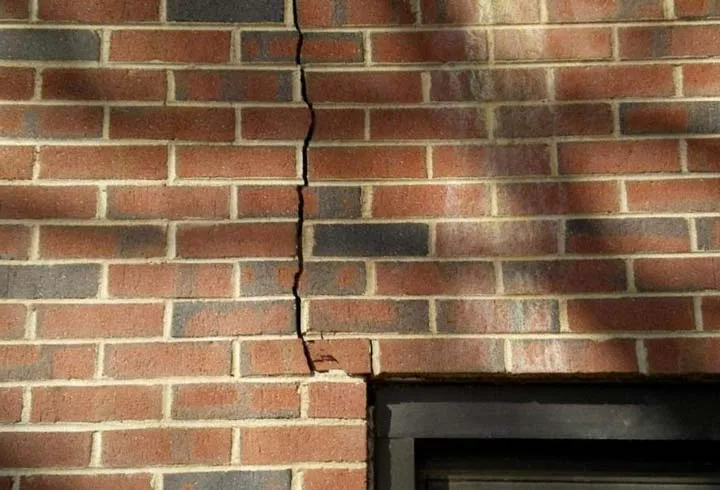

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.
Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.
И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

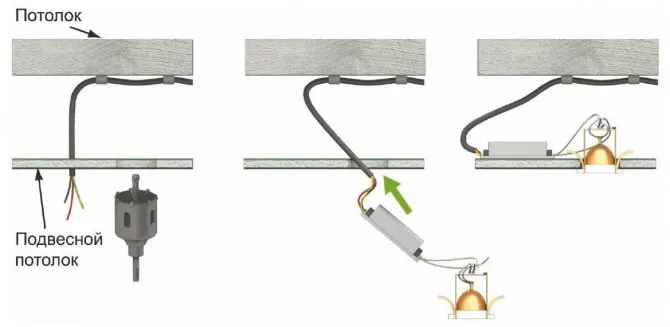

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.
Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.
На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.
А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

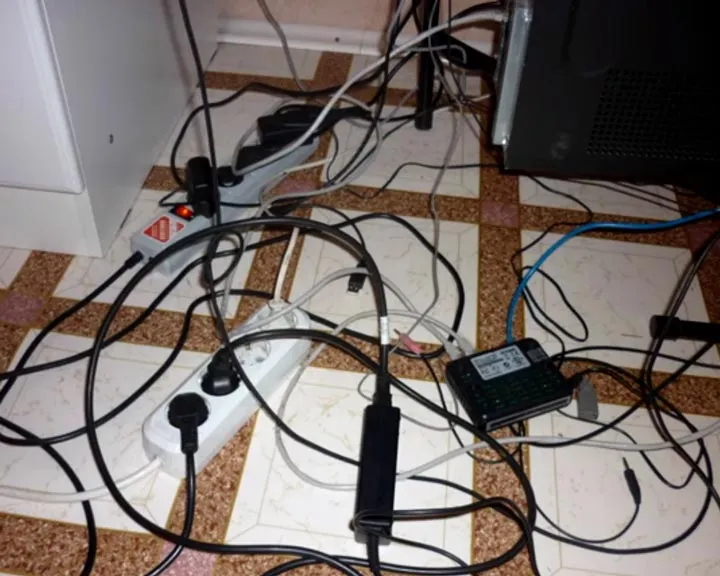

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

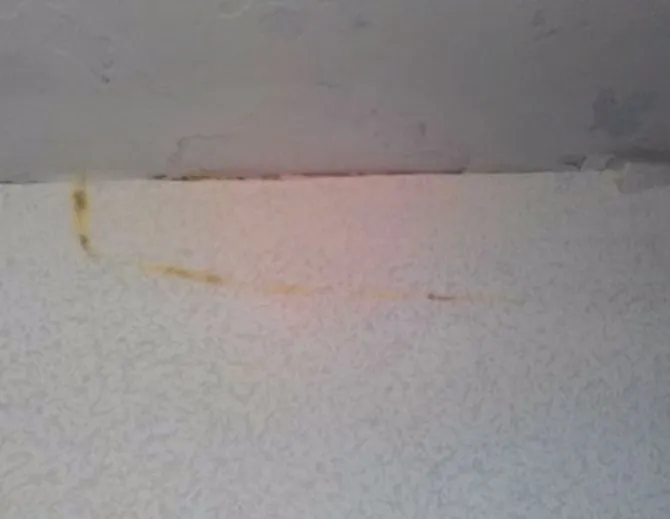

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:
А что там свежего в группе ВК СамЭлектрик.ру?
Подписывайся, и читай статью дальше:
Нитка должна быть достаточно длинной, чтобы не потерять и нитку, и гайку.
Теперь крепим изолентой наш кабель к нитке. Можно снизу, но лучше сверху. Тянем за веревочку, аккуратно подавая кабель. В итоге – имеем протянутый за гк стенкой кабель:
Протяжка кабеля под гипсокартоном с помощью нитки. Нитка (белая) примотана красной изолентой.
Кому интересно, рекомендую – моя статья про качественный монтаж розетки.
Так же тянем кабель на другие розетки и выключатели:
Кабель под розетку и выключатель
Далее – как описано в статье про этапы электромонтажа – монтируем установочные коробки, ждем отделки, и ставим все окончательно.
Если статья заинтересовала, появились вопросы, или вы не согласно со мной – прошу в комментарии. Если вам вообще нравится мой блог и то, о чем я пишу – советую подписаться на новые статьи – ниже или в правом верхнем углу сайта.
Гофра. Использование при прокладке по полу/потолку
С последнего поста выяснил что многие не понимают сути и предназначения гофры при использовании в электромонтаже. Что ж, попробуем разобраться подробнее.

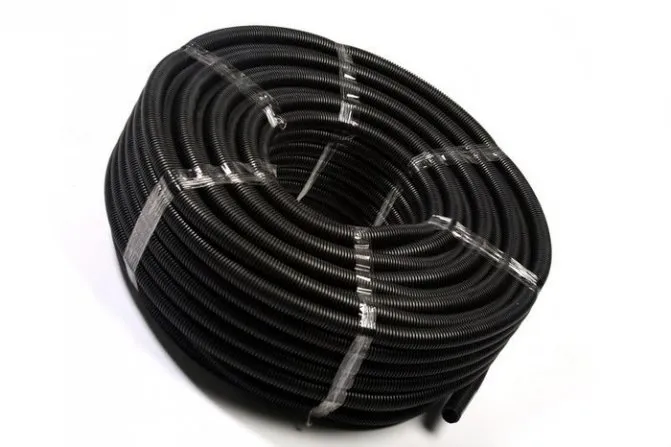

Преимущественно используют ПНД и ПВХ трубы:
-Серая негорючая и самозатухающая в отличии от черной
-Серая хрупкая, а черная, напротив, гораздо прочнее к механическим повреждениям
-Серая стоит в 2 раза дешевле черной
При прокладке электропроводки следует использовать гофру, но в каждом индивидуальном случае выбор зависит от способа разводки.
Разводка бывает 3 типов (Я говорю о скрытой):
Начнем с последнего.

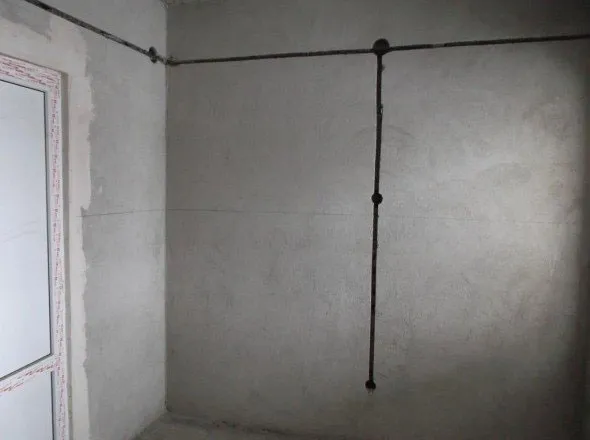

-При разводке по стенам, использование гофры не обязательно, так как прокладка осуществляется в негорючем перекрытии, соотвественно нужна гофра только для защиты от механических и химических воздействий отделочных материалов, либо для замены кабеля.
На практике, протянуть кабель даже длиной 2 метра, практически не возможно, при использовании стандартной гофры (16-20мм), механических воздействий не будет, так как отделочные материалы не создают усадки и напряжений, а от перфоратора не спасет ни одна гофра, химических воздействий отделочных материалов кабель не боится. Таким образом приходим к выводу что использование гофры не обязательно при разводке по стенам.
Разводка по потолку.

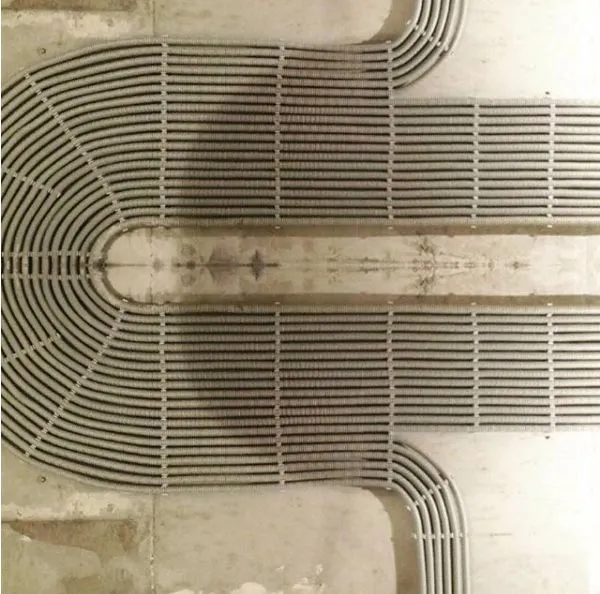

-При разводке по потолку, который будет потом закрываться потолком (натяжным), необходимо использовать гофру, либо готовый кабель в негорючей оплётке (ВВГнг-LS например). Приемлемо использовать серую, ПВХ гофру, так как она самозатухающая, однако, можно использовать просто готовый кабель без гофры, так как его оплетка выполняет функцию защиты, а также является самозатухающей. Также возможно использование ПНД трубы, если используется готовый негорючий кабель.
Разводка по полу.
-При разводке по полу защита кабеля необходима, в первую очередь от механических повреждений, в следствии высыхания стяжки. Когда она сохнет, создаются напряжения, которые могут повредить кабель/провод, порвать на нем изоляцию. Гофра играет роль демпфера, не давая тем самым, воздействовать на кабель/провод. Использовать также можно оба(ПВХ и ПНД) варианта, однако, как правило, после выполнения электрики, пройдет еще не мало времени до заливки, да и в процессе ее, рабочие будут ходить по проводам и элементарно ее затопчут, что снизит эффективность демпфирования. Если уверены что никто ходить не будет, то пожалуйста, используйте серую, либо серую, но качественную(ДКС, Рувинил), а не лохмотья с рынка за 500 руб. И ПНД труба, также идеально подойдет, ее затоптать невозможно. Замены кабеля при разводке по полу, не представляется возможной, при использовании размеров гофры 16-20мм.

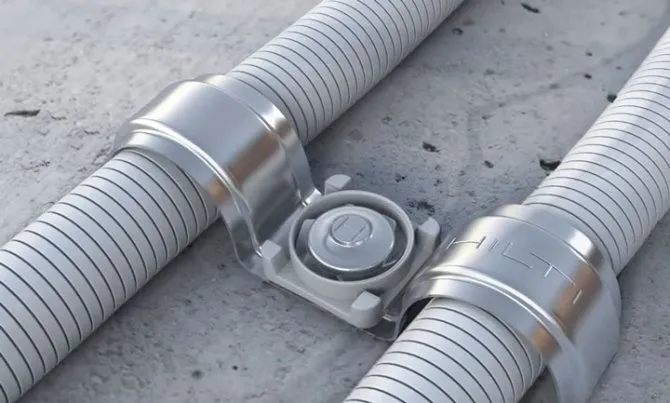

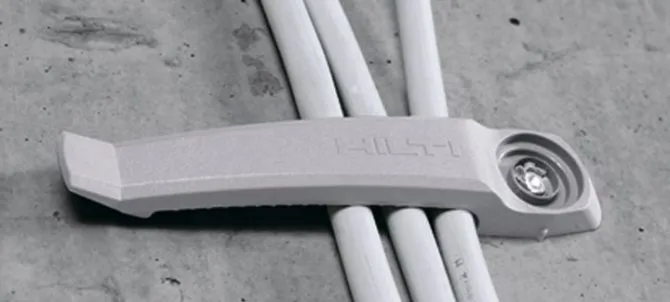

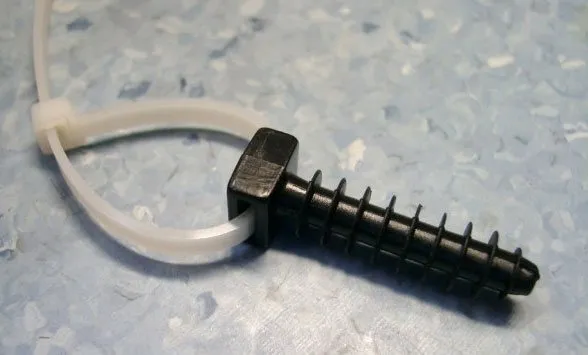

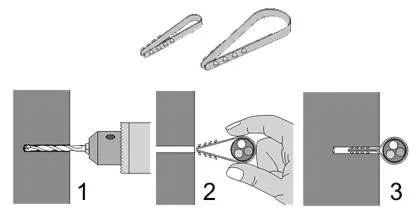

Способ крепления

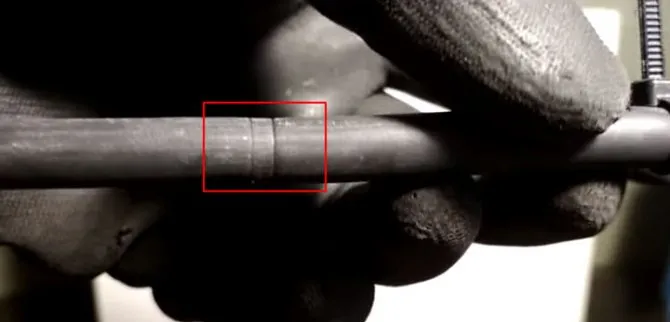

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.
Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.
Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.
А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.
Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.
Проводка электропроводки в потолке: за и против
Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:
- При последующем монтаже потолков натяжного типа, из гипсокартона.
Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.
- В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.
Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.
- Нет желания менять напольное покрытие, которое уже положено.
Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:
- Лёгкая разводка компонентов по помещению.
- Беспроблемное обслуживание, замена деталей в случае необходимости.
- Безопасность. Не потребуется даже запоминать особенности расположения.
- Упрощение дальнейшего подключения осветительных приборов.
Основные правила монтажа проводки в потолке

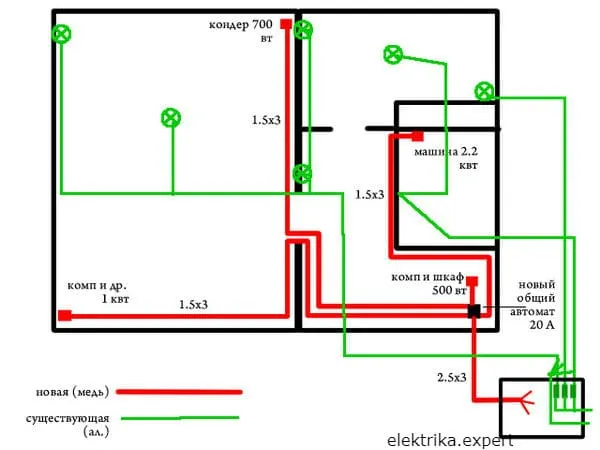

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.
Поочерёдно при составлении бумаг выполняют такие действия:
- Определяют место, откуда электричество подаётся к локальному участку.
- Выделяют точки, где потребляется электричество.
- Выбирают место установки для компонентов защиты.

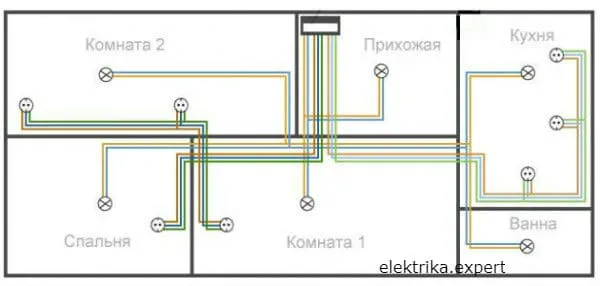

- Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.
На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.
Сам способ монтажа бывает скрытым, либо наружным.
Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:
- Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
- Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
- Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
- Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
- Важно правильно выбрать не только основной вид проводов, но и сечение.
- Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
- Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.
Дерево
Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.
Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.
- Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
- Далее устанавливаются распределительные коробки.
- Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
- Отдельные части труб соединяются, стандартный вариант – сварка.
- Кабеля прокладываются по трубам при помощи протяжки.
- Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
- Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
- После допускается проверка проверки работоспособности.
Бетон
- По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
- Укладка кабелей – свободная. Натяжение отсутствует.
- По приложенному к стене шпателю легко проверить показатель углубления.
- Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.
Гипсокартон
Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.
Натяжной потолок
Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.
Вне конструкции размещаются проходные, распределительные коробки.
Медь или алюминий?
В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.
Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:
| Сечение, мм2 | Ток, А (медь) | Мощность,кВт (медь) | Ток, А (алюминий) | Мощность, кВт (алюминий) |
| 1 | 15 | 3,3 | ||
| 1,5 | 17 | 3,7 | ||
| 2,5 | 25 | 5,5 | 19 | 4,2 |
| 4 | 35 | 7,7 | 28 | 6,1 |
| 6 | 42 | 9,2 | 32 | 7 |
| 10 | 60 | 13,2 | 47 | 10,3 |
Как провести проводку электропроводку под кассетной конструкцией самостоятельно
Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.
Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.
Важно придерживаться следующих правил, когда речь – о закрытом варианте.
- При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
- Если перекрытие – из дерева, то больше подходят деревянные изделия.
Советы и рекомендации
Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.
Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.
Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.
На что рекомендуется обратить внимание?
Использование натяжных потолков позволит решить множество проблем одновременно.
- Не потребуется выравнивать поверхность.
- Сохранение привлекательного внешнего вида.
- Лёгкое разведение компонентов отдельным способом.
Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.
С какими проблемами сталкиваются чаще?
Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.
Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.
Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.
Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.
Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.
Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.
Какие производители заслуживают доверия?
Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:
- DKC;
- IEK;
- EKF;
- KOPOS;
- ЭРА;
- Экопласт;
- РУВИНИЛ;
- NASHORN — пока в ассортименте только ПВХ гофра.
Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.
Еще немного интересного из мира электрики:
- Почему между фазой и нолем 220 В, а между фазами 380 В?
- Почему в США в сети напряжение 110 В, а в России 220 В?
Нужно ли проводку в гофру?
Проводку можно проводить как в гофре, так и без нее, в зависимости от конкретной ситуации.
Гофра (корпусная проводка) — это трубчатая оболочка, в которую провода прокладываются. Она обычно используется для защиты проводки от повреждений, ударов и влаги. Гофра также может быть полезна, если необходимо сделать проводку в недоступных местах или в труднодоступных местах, например, в стенах или потолке.
Однако, проводка в гофре имеет свои недостатки. Во-первых, это может усложнить укладку проводки, особенно в узких местах. Во-вторых, гофра может уменьшить вентиляцию и увеличить нагрев проводов, что может привести к перегреву и потенциальным пожарным опасностям.
Если вы хотите провести проводку в гофре, необходимо убедиться, что она выполнена правильно и соответствует нормам безопасности. Также необходимо выбирать качественную гофру, которая обеспечивает надежную защиту проводки.
В целом, проводку можно проводить как в гофре, так и без нее, в зависимости от конкретной ситуации и требований безопасности. Если у вас нет опыта работы с проводкой или вы не уверены, какую проводку выбрать, лучше обратиться к профессионалам.
