Если вам нужно выбрать реле напряжения для дома мощностью 15 кВт с тремя фазами, то вам следует учитывать несколько факторов, таких как надежность, стоимость и функциональность. В этой статье мы рассмотрим некоторые из лучших вариантов реле напряжения и дадим вам советы по выбору наиболее подходящего для ваших потребностей. Узнайте, какое реле напряжения выбрать для вашего дома, чтобы избежать перегрузок и сбоев в электросети.
Тонкости выбора реле напряжения на весь дом и квартиру
Если вы задаётесь вопросом о том, как выбрать реле напряжения, то, наверное, у вас дома случались сильные перепады напряжения. Неважно, в какую сторону скачет напряжение, вверх или вниз, поскольку это одинаково опасно для нормальной работы электроприборов.
Сегодня, когда в каждой квартире и доме установлены дорогостоящие электроприборы, такие как телевизор, холодильник и кондиционер, к качеству электроснабжения нужно предъявлять особые требования. Особенно это касается защиты электроприборов от скачков напряжения в электросети.
Первым защитником в этом, как раз и является реле напряжения, которое позволит отключить электроприборы в случае непредвиденного скачка напряжения. В данной статье строительного журнала samastroyka.ru будут освещены вопросы касательно выбора реле напряжения на весь дом и квартиру.
Что такое реле напряжения и зачем оно нужно
Реле напряжения — это электронное устройство, которое позволяет осуществлять контроль над входным напряжением в электросети. Подключённые к реле электроприборы находятся под надёжной защитой, ведь в случае, когда входное напряжение будет выше или ниже заданных пределов, устройство защиты автоматически выключит питание электроприборов.
Простыми словами, реле напряжение позволяет осуществлять контроль над входным напряжением в электросети. Главными параметрами реле напряжения, является скорость срабатывания, мощность и порог программирования. Рассмотрим основные нюансы выбора реле напряжения на весь дом или квартиру.
Как выбрать реле напряжения для квартиры и дома
Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения ).
Основные функции реле напряжения, это контроль:
- Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
- Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
- Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).
Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.
Что нужно знать про мощность реле контроля напряжения
Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.
Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.
Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.
Основные критерии при выборе защитного реле
Итак, чтобы правильно выбрать реле напряжения, нужно учесть:
- Фазность;
- Мощность;
- Скорость срабатывания;
- Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
- Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
- Наличие термозащиты от внутреннего перегрева реле напряжения.
Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.
Источник
Как подобрать реле напряжения домой: пошаговое руководство
Теперь о конкретных советах по выбору реле контроля напряжения.
- Для дома с подведенной трехфазной сетью лучше всего подойдет три однофазных реле на каждую фазу. Трехфазные реле более всего подходят для защиты преимущественно трехфазных двигателей или оборудования 380В. В первом варианте электричество пропадет только на проблемной фазе, в случае срабатывания трехфазного реле электричество исчезнет во всем доме. Есть конечно универсальные модели типа VP-3F63A DigiTOP, могущие работать поканально, однако они не позволят настроить верхнюю и нижнюю отсечку раздельно для каждой линии.
- Если сеть однофазная, выбор делается в пользу однофазного реле напряжения. Подберите адекватную мощность (от 16 до 63 А). Если подобрать реле с недостаточным запасом по мощности, оно просто выйдет из строя (перегорит) в критический момент, если нет встроенной защиты по току. Вообще мощность каждого из бытовых приборов прописана в техпаспорте. Однако есть приблизительные готовые ответы на стандартные наборы техники:
- свет, телевизор, стиральная машинка, компьютер, микроволновка, утюг — подойдет реле на 32 А;
- если к перечисленным мощностям добавить еще электрический чайник и бойлер — берите реле на 40А;
- если к предыдущему пункту добавить кондиционер и электропечь 2 и более конфорок — лучше взять с запасом 50А;
- и, наконец, к самому длинному списку техники если еще приписать электрические плиту и духовку, оптимальным считается реле на 63А.
- По скорости установки, визуального быстрого контроля и визуального контроля, лучшие реле — это розеточные модели на один, два, три или шесть потребителей. Такие реле на несколько приборов целесообразно брать в случае небольшого бюджета и когда техника расположена рядом.
- Более правильный и обоснованно-логичный подход — купить реле напряжения на весь дом и вмонтировать его в распределительный щиток на DIN-рейку. Это несколько дороже, однако гораздо удобнее и безопаснее в плане центрального расположения в закрытом РЩ и контроля за показателями напряжения и настроек одновременно для всех электропотребителей.
- Если есть финансовая возможность, отдайте предпочтение реле с контролем тока и его индикацией или со встроенной термозащитой. Это значит, что ваше устройство измеряет и контролирует нагрузку в электронном режиме или оборудовано температурными датчиками в области фазных клемм и силовых жил. Это даст возможность защиты от перегрева при случайной перегрузке или неправильном монтаже.
- True RMS — функция точного измерения в современных реле. Количество аварийных отключений сети уменьшится, если кратковременные скачки безопасны для потребителей электроэнергии, что обусловлено режимом – «профессиональны» и влияет на задержку времени отключения.
Источник
Как выбрать реле напряжения 220В для частного дома и квартиры
В современном жилье большое значение придается защите электросети от сильных перенапряжений. Для этого применяются сетевые стабилизаторы, позволяющие сгладить резкие колебания, но отличающиеся целым рядом недостатков. Гораздо выгодней использовать недорогие и компактные реле напряжения 220В для дома, обеспечивающие надежную защиту бытовых сетей. Эти приборы, сокращенно обозначаемые РКН, монтируются в распределительном щитке и не нуждаются в значительном пространстве в пределах квартиры.
Принцип работы и функционал

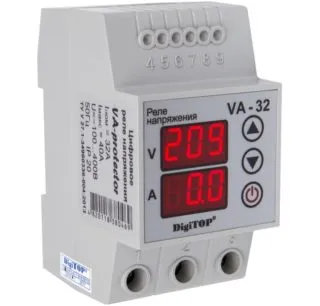

Многофункциональное реле DigiTOP VA-32A
Принцип работы прибора, известного большинству любителей под названием ограничитель напряжения 220V, можно понять после ознакомления с его устройством. В состав входят следующие узлы:
- электронный модуль контроля, настраиваемый по нижнему и верхнему пределам;
- формирователь управляющего сигнала;
- электромагнитное реле, отключающее прибор при превышении уставки.
Когда напряжение в сети достигает одного из предельных уровней, электроника вырабатывает управляющий сигнал, подающий питание на реле контроля. Оно срабатывает и обесточивает линию, защищая подключенные к розеткам бытовые приборы.
Функционал таких изделий в сравнении с тем же стабилизатором существенно расширен:
- Можно установить два порога срабатывания (верхний и нижний).
- Приборы имеют светодиодные индикаторы, встроенные в лицевую панель и обеспечивающие контроль наличия напряжения на входе и выходе.
- Предусмотрен жидкокристаллический дисплей, на котором фиксируются значения основных параметров сетевого питания.
Классификация и виды

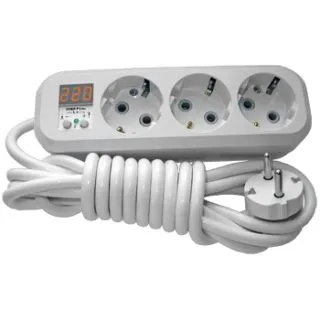

Удлинитель с реле напряжения
Известные виды РКН различаются по типу используемого в жилище питания, в соответствии с которым они бывают однофазными или трехфазными. Реле напряжения питания 220В устанавливаются в городском жилье, а их трехфазные аналоги используются в офисах или на предприятиях. Нередко они встречаются в частных домах, к которым подведено ответвление от линии 380 Вольт (трехфазное питание).
По способу подключения в обслуживаемую линию известные модели реле контроля сетевого напряжения 220В для дома делятся на следующие виды:
- переходники, включаемые в обычную розетку;
- удлинители, имеющие несколько гнезд (от 1-го до 6-ти);
- приборы, монтируемые в щитке на DIN-рейку.
Первые две позиции представляют собой переходные устройства, обеспечивающие защиту отдельных бытовых потребителей. Этим они принципиально отличаются от РКН, устанавливаемых в распределительном шкафу. К ним могут подключаться целые группы электроприборов.
Достоинства и недостатки изделий, включаемых в розетку

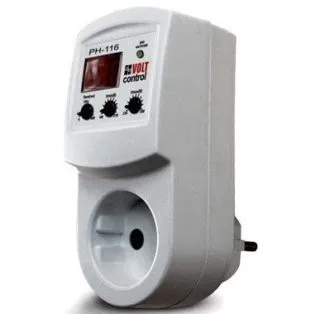

Реле напряжения с вилкой и розеткой
Перед тем как приобрести реле контроля напряжения в розетку, важно оценить его достоинства, оправдывающие покупку.
- Простота установки, компактность и мобильность (возможность включать в любом месте);
- относительно низкая стоимость;
- привлекательный дизайн, не нарушающий интерьеров помещений;
- универсальность: допустимость использования для защиты отдельного потребителя или нескольких нагрузок сразу.
Дизайн переходников и удлинителей хорошо проработан. Их внешний вид удовлетворяет самым требовательным запросам и не вносит видимых нарушений в интерьеры комнат. К недостаткам относят отсутствие ряда опций, имеющихся у приборов, устанавливаемых на DIN-рейку.
Какой тип предпочтительней

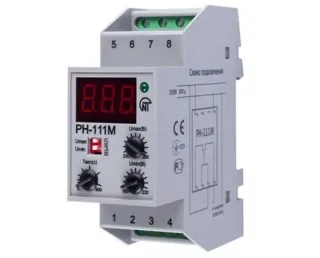

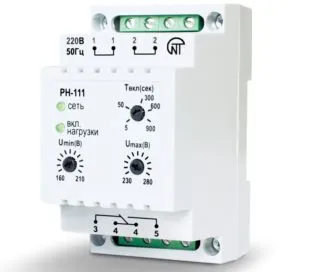

Однофазное реле напряжения РН-111М 1Ф НОВАТЕК
Если пользователь обеспокоен сохранностью дорогой модели холодильника, например, а все другие приборы уже защищены стабилизатором, удобнее приобрети образец типа «розетка-вилка».
В этом случае установка общего автоматического устройства будет излишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для жителей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).
Независимо от условий эксплуатации реле контроля следует понимать, что установка нескольких приборов в розетку обойдется дороже, чем одного – в щиток.
Когда стабилизатора в доме нет, а его владелец желает надежно защитить кухонное и комнатное оборудование, разумнее выбрать монтируемый на DIN-рейку прибор. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования полностью исключается. Они оптимально подойдут для частного дома, где смогут контролировать и трехфазную сеть.
Особенности установки РКН

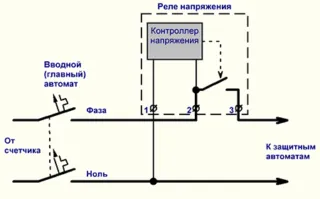

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:
- размещение сразу после электрического счетчика (этот способ считается классическим);
- подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
- установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.
Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».
В зависимости от способа подключения к нагрузке различные образцы РКН устанавливаются либо по схеме прямого подсоединения к нагрузке, либо через силовые контакты магнитного пускателя. Второй вариант существенно расширяет возможности прибора по нагрузочному току.
Настройка режимов
Пороговые значения РКН выставляются с помощью нескольких потенциометров по градуированной шкале, вынесенной вместе с ручками на переднюю панель.
В отдельных образцах для установки пределов срабатывания применяются кнопки.
Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Правильность выставления нужного параметра контролируется по индикаторному табло, имеющемуся на лицевой панели прибора.
На некоторых моделях предусмотрен еще один регулятор, задающий время возвращения устройства в исходное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком диапазоне значений от нескольких секунд до 10 минут.
Описание популярных моделей

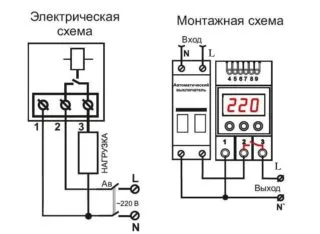

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

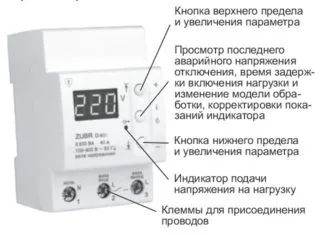

Приборы под маркой Зубр
Защитные устройства этой серии включаются схему энергоснабжения двумя способами:
- упрощенное внутреннее подключение;
- совместно с УЗО и защитным автоматом.
В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

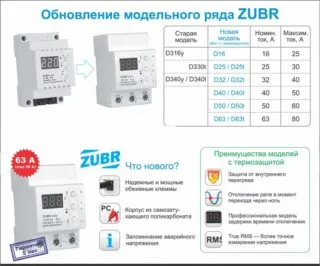

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.
Серия РН
Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.
Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.
Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.
Серия УЗМ

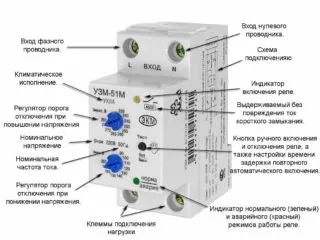

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.
Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.
Приборы от фирмы «DigiTOP»
РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.
Устройства марки АВВ

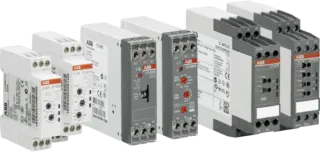

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
