Установка расширительного бака в системе отопления открытого и закрытого типа

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основной принцип работы расширительного бака для закрытой системы отопления заключается в компенсации изменения объема теплоносителя в системе в зависимости от температурных колебаний. Этот бак предназначен для уравновешивания давления и защиты системы от избыточного давления при нагреве воды. Если интересует, как сделать расширительный бак для отопления своими руками, важно учесть его объем и правильно подобрать его местоположение в системе, чтобы обеспечить эффективное функционирование всего отопительного контура.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Как определить необходимый объем расширителя?

Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.

В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.

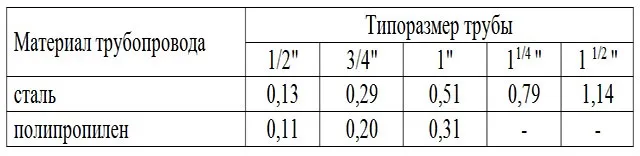

Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.

Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.

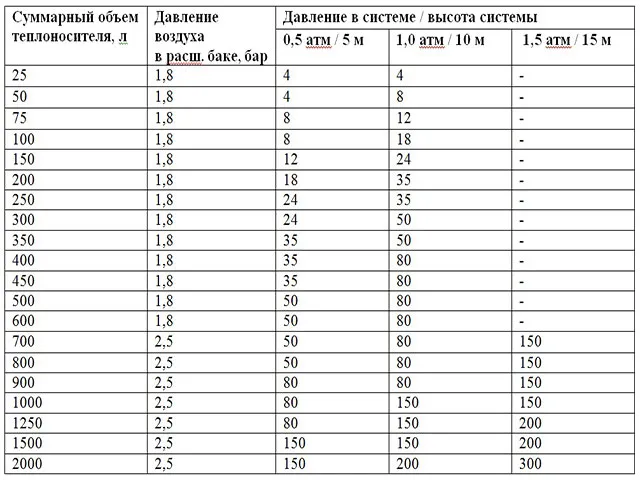

Таблица 2 – Определение потребного объема расширительного бака.

Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.

Основные разновидности баков

Существуют два основных типа расширителя, которые применяются в системе отопления:

Расширительные баки открытого типа представляют собой однообъёмную емкость, сообщающуюся с атмосферой. Такой бак устанавливается в наивысшей точке системы отопления, что необходимо для обеспечения естественного возвращения жидкости в трубопровод при снижении ее температуры.

Расширитель открытого типа.

Закрытые расширители изготавливают в виде герметичного сосуда, часть которого заполнена жидкостью, а часть – воздухом или газом находящимся под определенным давлением. При нагреве жидкость поступает в экспанзомат, при этом газ сжимается. При охлаждении жидкости она возвращается в систему, а разницу в объемах заполняет газ.

Расширительный бак закрытого типа.

Расширительный бак открытого типа

Кроме основных функций (компенсации объема, стабилизации давления), экспанзомат открытого типа служит для восполнения воды, если в системе происходит небольшая утечка и для отвода воздуха из системы.

Открытые расширители имеют прямоугольную либо цилиндрическую форму и изготавливаются из листовой стали или полимерных материалов. Установка расширительного бака открытого типа в системе отопления осуществляется в ее верхней точке, что требует увеличения общей длины трубопроводов отопления. Бак оборудован крышкой для защиты теплоносителя от загрязнений и обеспечения доступа внутрь при обслуживании.

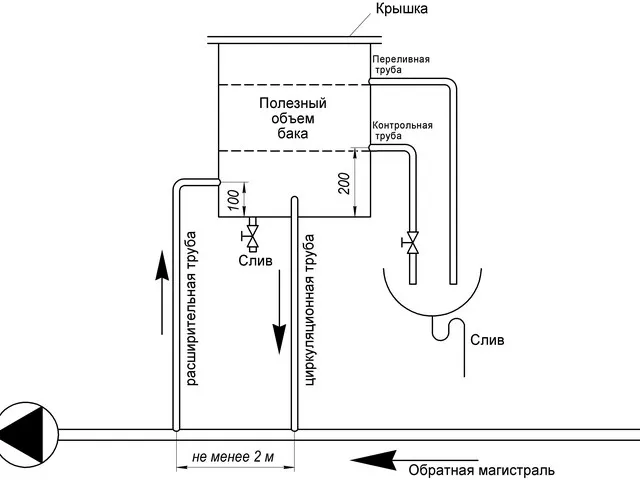

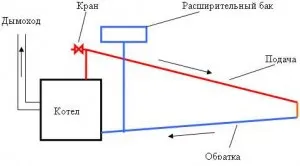

Принцип работы и схема подключения открытого расширительного бака в системе с принудительной циркуляцией.

Местом для размещения открытого расширителя может служить чердачное помещение, лестничный проем или специально оборудованный бокс, установленный на крыше дома. Если высота дома позволяет установить расширитель внутри жилой части здания, его можно разместить в санузле или хозяйственном помещении. Емкости, размещенные за пределами отапливаемой части дома необходимо утеплять для снижения потерь тепла в системе.

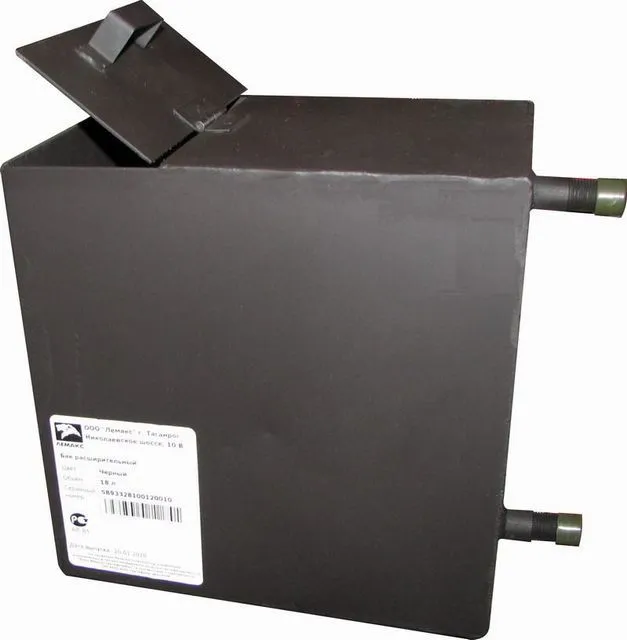

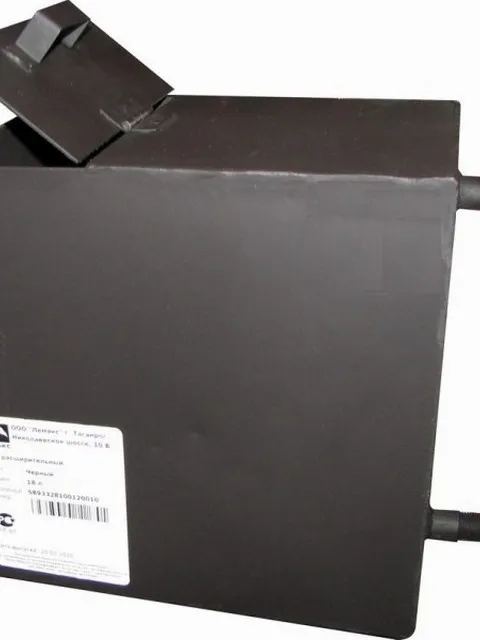

Открытый бак, сваренный из листового металла.

Принцип работы и особенности установки

Чтобы вода в баке открытого типа не застаивалась, необходимо обеспечить ее циркуляцию. Для этого между ним и основной магистралью теплопровода оборудуют контур, состоящий из расширительной и циркуляционной трубы, причем отверстие последней расположено в баке несколько ниже (примерно на 50 мм). Для эффективной циркуляции воды контур врезают перед входом в насос (если система работает с принудительной циркуляцией), установленный на магистрали обратного хода. Циркуляция позволяет выводить из системы в атмосферу пузырьки воздуха.

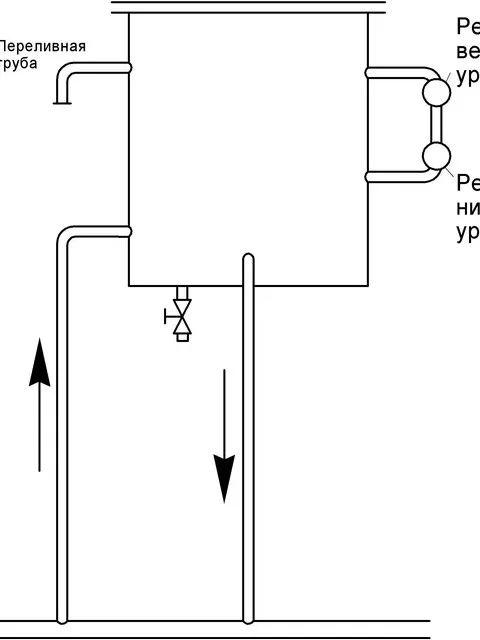

Открытый расширитель с реле нижнего и верхнего уровня.

Надо отметить, что выше сказанное справедливо при установке расширителя в систему отопления с принудительной циркуляцией теплоносителя!

В системе с естественной циркуляцией для беспрепятственного выхода пузырьков воздуха расширитель подключается в самой верхней точке подающего трубопровода.

В районе отметки минимального уровня теплоносителя из бака выходит контрольная труба, а на максимальном уровне – переливная, предназначенная для слива лишней жидкости. Проверка уровня может осуществляться простым открытием крана на контрольной трубе. Если вода из крана поступает, значит, ее уровень в баке превышает минимальную отметку. Для данной цели могут устанавливаться реле нижнего и верхнего уровней, подающие световой или звуковой сигнал при возникновении опасности снижения уровня воды до минимального значения или её подхода к точке перелива.

Полезный объем расширителя равный площади его основания умноженной на высоту между минимальным и максимальным уровнем, равен приросту количества воды в результате температурного расширения. Он должен быть равен либо превышать потребную величину, рассчитанную с использованием таблиц 1 и 2.

Преимущества и недостатки

Основные преимущества расширителя открытого типа:

  1. простота конструкции, что подразумевает относительно низкую стоимость;
  2. выполняет функцию сброса давления и отвода воздуха из системы отопления.

Недостатки открытых расширительных баков:

  1. особые условия установки, предусматривающие монтаж дополнительных трубопроводов;
  2. высокие потери тепла и необходимость теплоизоляции;
  3. непосредственный контакт с атмосферой, что может вызвать коррозию стальных элементов системы;
  4. из-за возможности испарения система нуждается в периодическом пополнении теплоносителя.

Следует отметить, что ввиду вышеуказанных недостатков баки открытого типа все реже применяются в системах отопления жилых домов, уступая по популярности закрытым расширителям.

Расширительный бак закрытого типа

В отличие от открытых экспанзоматов, закрытый расширительный бак не связан с атмосферой. Он представляет собой герметичный стальной сосуд, частично заполненный жидкостью, а частично – закаченным через специальный клапан инертным газом. В зависимости от способа разделения внутреннего объема закрытые баки делятся на:

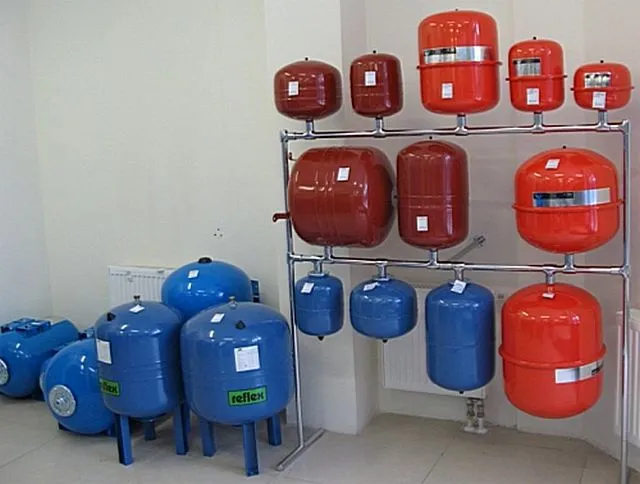

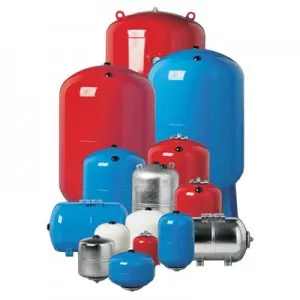

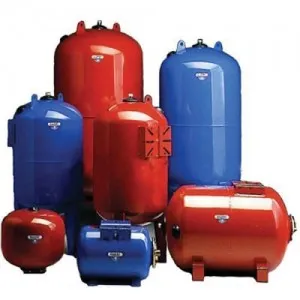

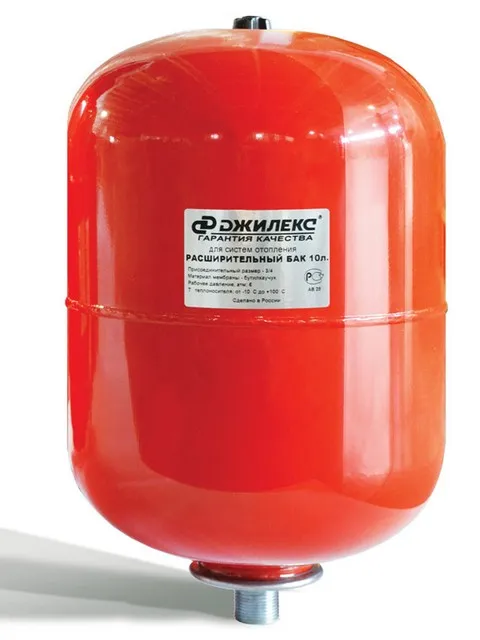

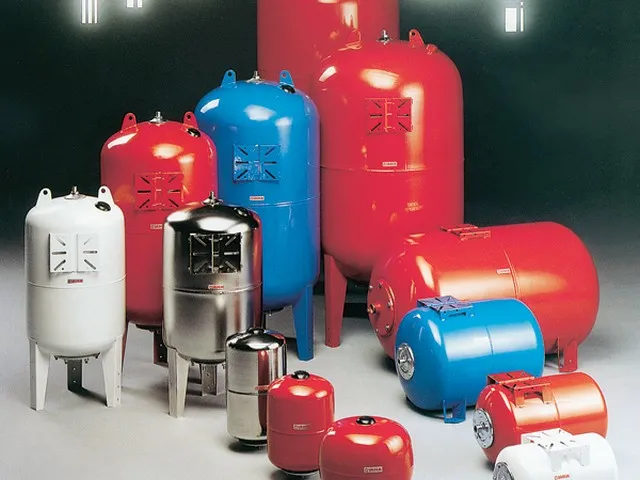

Закрытые расширители различных форм и размеров.

Безмембранные

В безмембранных расширителях теплоноситель непосредственно контактирует с газом, так как у них отсутствует механическое разделение внутреннего пространства. Для поддержания заданного давления используется компрессор или газовый баллон, расположенный снаружи. Контроль давления и подача газа осуществляется автоматически.

Безмембранные баки широко использовались в то время, когда резиновые (каучуковые) мембраны имели низкие ресурсные показатели и требовали частой замены. Они могли работать без мембраны, но необходимость в компрессоре или баллоне усложняла конструкцию. В настоящее время широкое распространение получили закрытые баки с разделительной мембраной.

Мембранные

В конструкциях современных расширителей жидкость и газ разделены с помощью гибкой мембраны. Существуют расширители с:

  1. тарельчатой мембраной (диафрагмой);
  2. грушевидной (баллонной) мембраной.

Тарельчатая крепится в средней части бака и имеет форму, близкую к полусфере. В зависимости от температуры воды она принимает выпуклую или вогнутую форму.

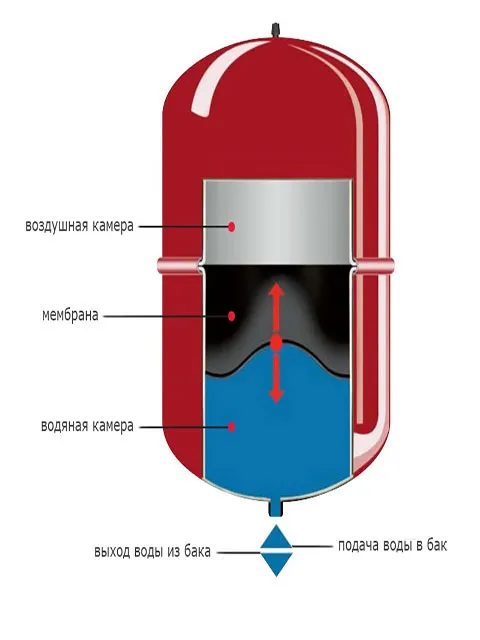

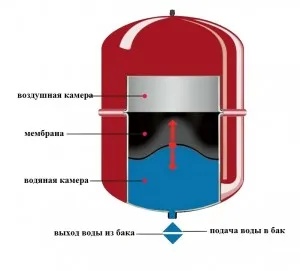

Устройство расширителя с диафрагмой.

Грушевидная повторяет форму сосуда и закрепляется на противоположных концах емкости. Особенностью данных баллонов является отсутствие контакта теплоносителя со стенками, так как жидкость заполняет гибкую мембрану, а между ней и металлическими стенками закачан газ. Это защищает конструкцию от коррозии и увеличивает срок службы. Данная конструкция допускает замену мембраны, в то время как конструкция диафрагменных баков этого не позволяет.

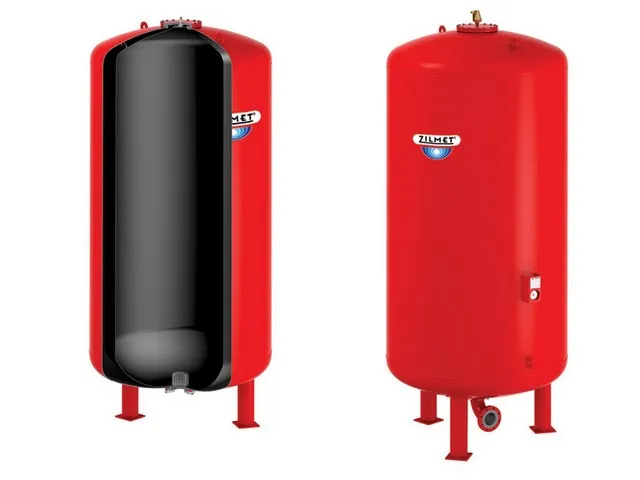

Бак с грушевидной мембраной.

В современных расширителях применяются бутиловые и этиленпропиленовые мембраны, отличающиеся повышенной долговечностью. Ранее для этих целей использовали каучук, который имеет меньший срок службы и в настоящее время не используется.

Схема работы бака с компрессором.

Преимущества и недостатки мембранных баков

Недостатками мембранных расширителей являются:

  • высокая стоимость;
  • необходимость периодической подкачки газа либо воздуха;
  • необходимость контроля давления в системе.

Среди преимуществ можно выделить:

  • компактные размеры;
  • минимальные потери тепла, отсутствие необходимости теплоизоляции;
  • отсутствие прямого контакта теплоносителя с атмосферой (испарения), что снижает риск образования, распространения коррозии и необходимость подпитки ситемы;
  • возможность работы при высоком давлении;
  • возможность установки практически в любом месте.

Выбор мембранного расширителя

Основным параметром мембранного бака является потребный объем жидкости в системе, который должен быть предварительно рассчитан с использованием таблиц 1 и 2. Бак должен иметь объем, равный или превышающий полученное значение.

Кроме традиционной овальной формы многие производители выпускают плоские расширители с диафрагмой. Такой бак более компактен и может устанавливаться в пространстве между стеной и внутренней отделкой помещения, не занимая полезное пространство.

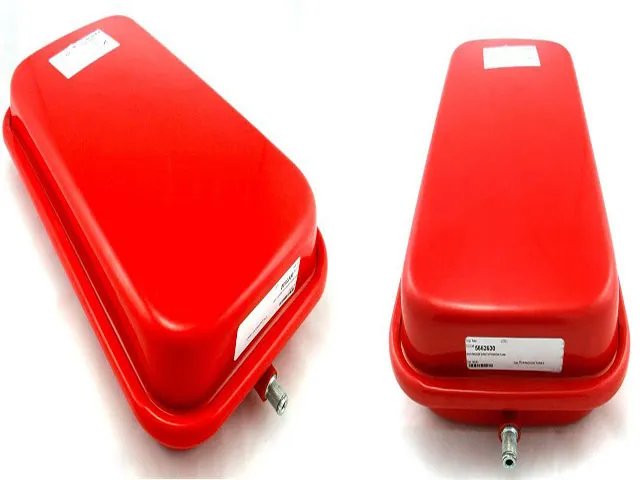

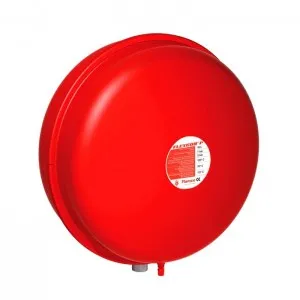

Расширитель плоской формы.

Главной рабочей частью современного бака закрытого типа является мембрана, от параметров и качества изготовления которой зависит его срок службы. Основными характеристиками мембраны являются:

  • диапазон рабочих температур и давлений;
  • материал;
  • диффузионная устойчивость.

Мембранные баки для систем отопления окрашены красным цветом, в то время как используемые в системах водоснабжения – синим. К мембранам расширителей систем отопления выдвигаются более низкие санитарно-гигиенические требования.

Правила установки закрытых расширителей

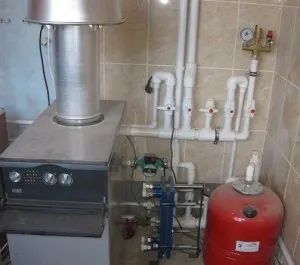

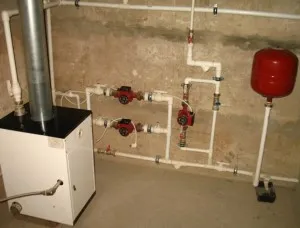

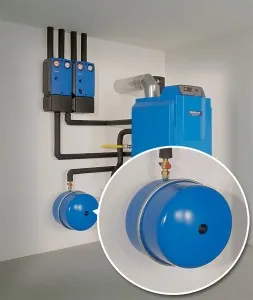

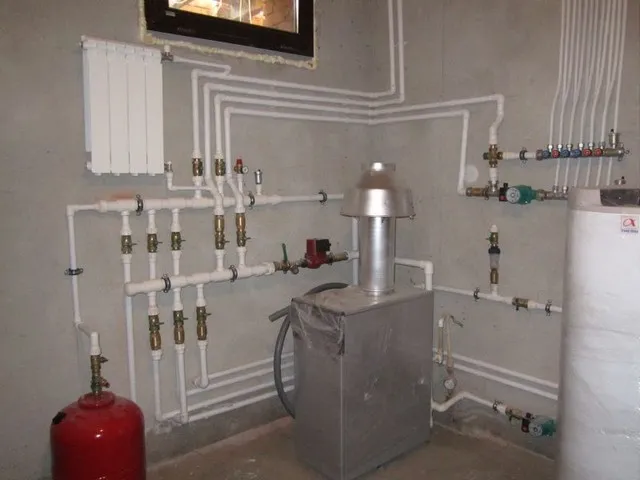

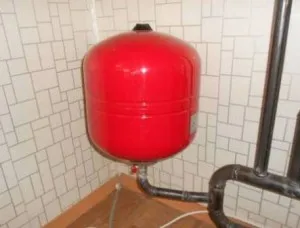

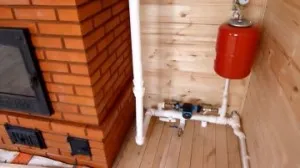

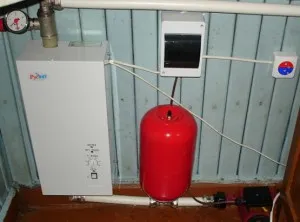

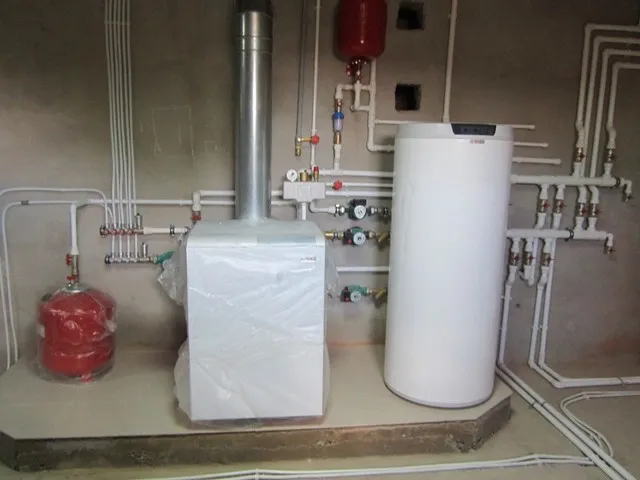

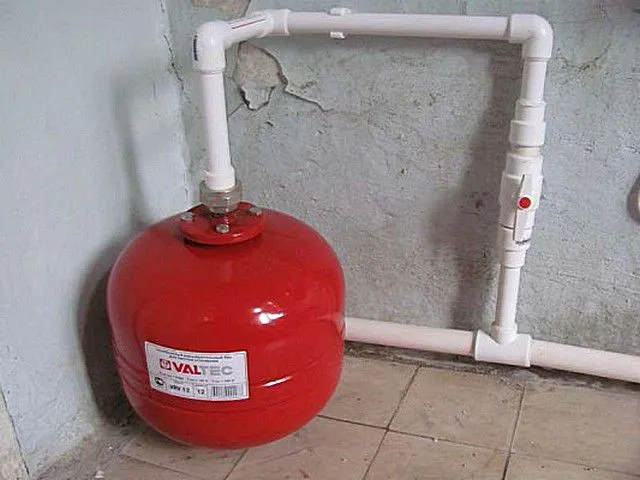

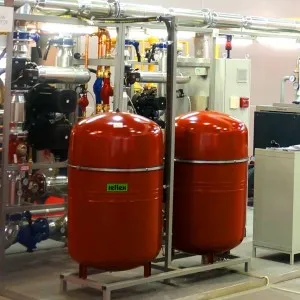

Установленный расширитель отопления.

  1. Установка расширительного бака закрытого типа в системе отопления может осуществляться в любой точке схемы, но оптимальным является монтаж перед циркуляционным насосом (для система отопления с принудительной циркуляцией теплоносителя).
  2. Установка допускается в любом положении, но вариант с верхним подводом жидкости является предпочтительным, так как позволяет естественным образом выходить пузырькам воздуха. Такой монтаж обеспечит работоспособность бака даже при разрыве мембраны.
  3. Если в процессе эксплуатации системы отопления обнаружится, что объема установленного бака недостаточно вместо его замены рациональней установить дополнительный требуемых размеров.
  4. При переходе с воды на другой теплоноситель может понадобиться замена расширительного бака на более объемный. Возможна установка дополнительного расширителя.
  5. Некоторые модели отопительных котлов имеют встроенный расширительный бачок, в этом случае установка дополнительного не требуется.
  6. Установка закрытого расширителя в систему отопления с естественной циркуляцией требует установки «автосбросника» (автоматического поплавкового клапана) в верхней точке системы для автоматического сброса воздуха при наполнении системы и во время работы котла.

Эксплуатация расширителей

Поддержание расширительного бака мембранного типа в работоспособном состоянии включает в себя:

  1. регулярный визуальный осмотр на отсутствие коррозии;
  2. проверка целостности мембраны;
  3. проверка давления воздуха (газа).

Техническое обслуживание баков открытого типа предусматривает внешний осмотр состояния корпуса и теплоизоляции, а также проверку уровня жидкости, который не должен опускаться ниже минимальной отметки.

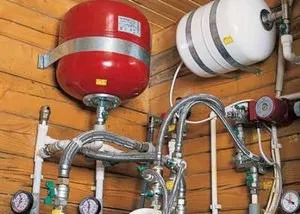

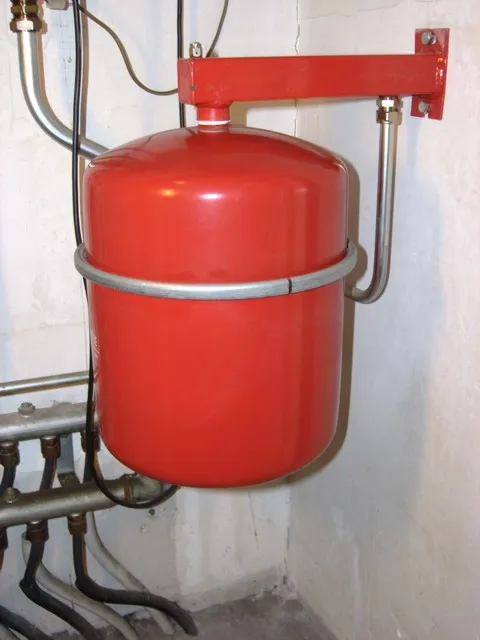

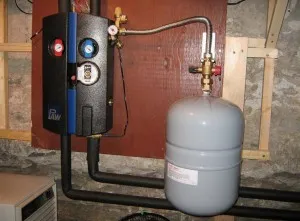

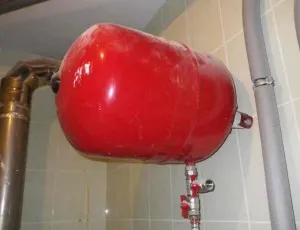

Расширительный бак на кронштейне.

Правильный выбор и установка расширительного бака в системе отопления – одна из составляющих надежной, бесперебойной и безопасной работы всей системы отопления жилого дома. Сегодня чаще устанавливается расширительный бак закрытого типа с мембраной-диафрагмой, сочетающий в себе доступную цену и высокий уровень удобства в эксплуатации.

Интерьерное решение: декоративные решетки на радиаторы отопления

  • Оптимальная теплоизоляция для труб отопления

  • Самостоятельное утепление труб отопления на улице

  • Полиэтиленовые трубы для отопления частных владений

    Расширительный бак для отопления закрытого типа установка

    При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

    Расширительный бак для отопления закрытого типа установка

    Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

    Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

    В чем преимущества закрытой системы отопления

    Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

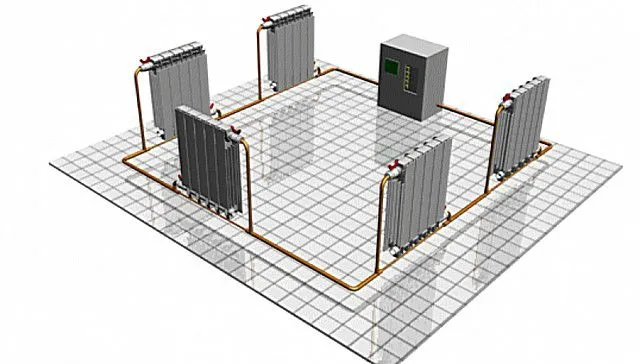

    Водяное отопление является лидером по распространенности

    Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам « теплого пола»), установленным в помещениях в необходимом количестве.

    Как определиться с типом и количеством радиаторов отопления?

    Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

    Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб изв не не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

    Именно такие функции и выполняет расширительный бачок.

    Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

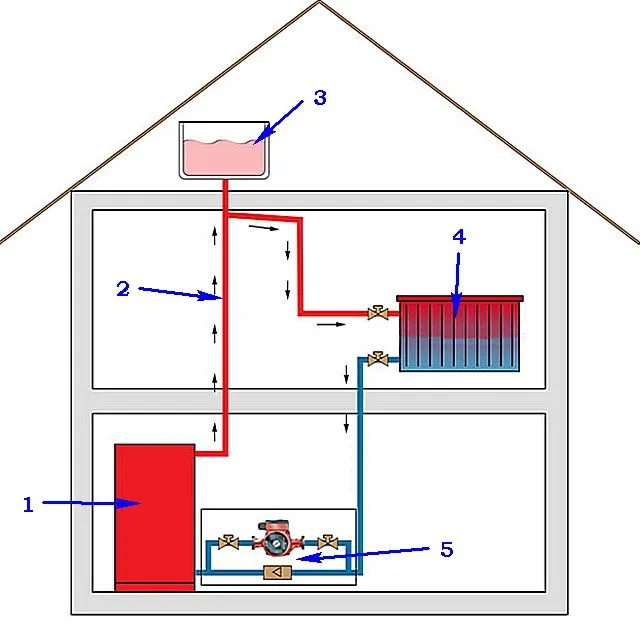

    Принципиальная схема системы открытого типа

    1 – котел отопления;

    2 – стояк подачи;

    3 – открытый расширительный бачок;

    4 – радиатор отопления;

    5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

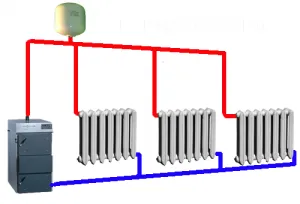

    Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

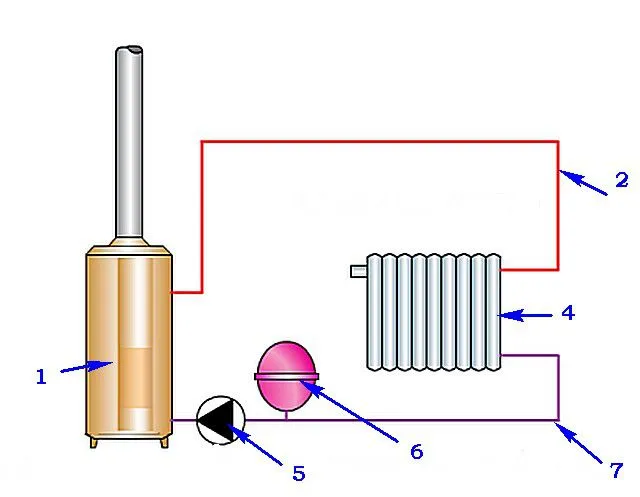

    Отличия системы отопления закрытого типа

    Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

    Казалось бы – чего « огород городить »? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка. стоит немного, а кроме того. при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость. например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

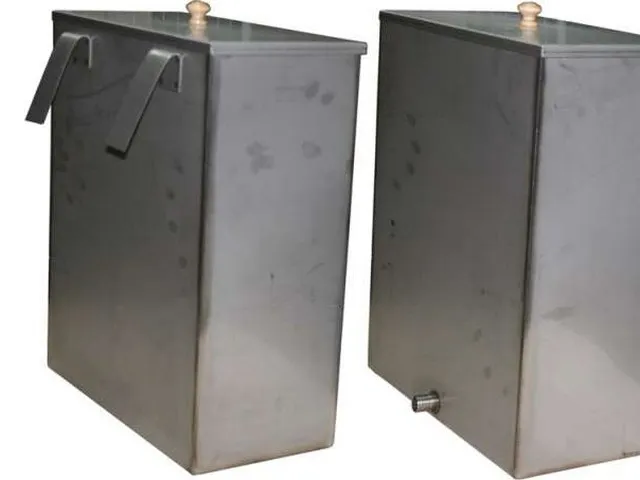

    Открытый расширительный бак

    Есть ли смы сл тр атить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

    • Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени .
    • В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости. чтобы даже в самые сильные морозы теплоноситель в ней не замерз .

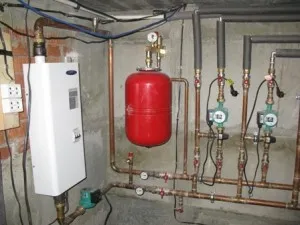

    Расширительный бачок вполне можно разместить в неприметном углу

    А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом. чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел. установленный в коридоре или на кухне.

    • В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
    • Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
    • Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
    • Закрытая схема с принудительных циркуляций для создания контуров потребуе т т рубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
    • За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п. но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
    • И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

    Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не не достаток. а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

    Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

    Как устроен и как действует расширительный бачок для отопления закрытого типа?

    Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

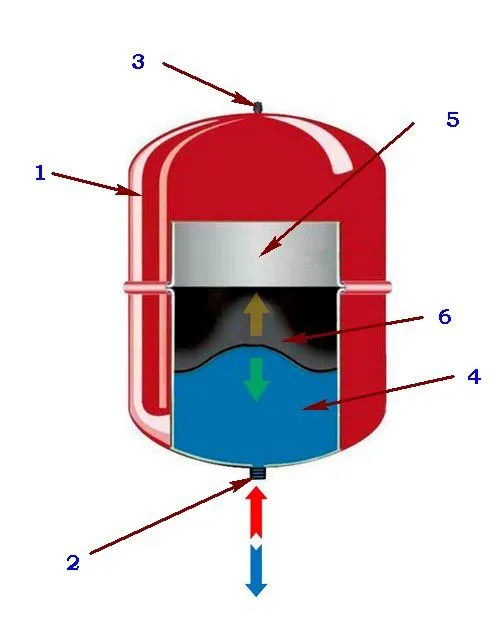

    Схема устройства и действия герметичного расширительного бачка

    Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

    С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

    С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

    Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5 )

    Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

    Принцип работы – несложен.

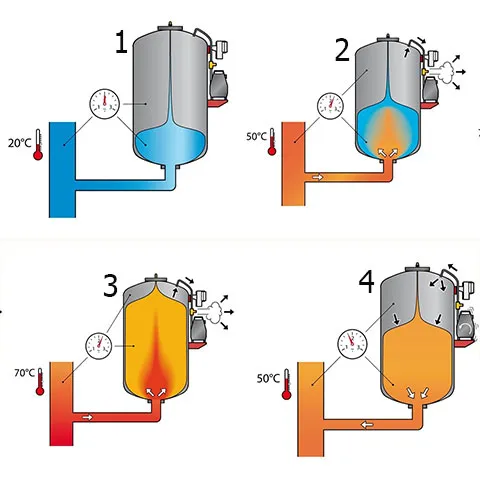

    • В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
    • При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану ( желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
    • При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад ( зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

    Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

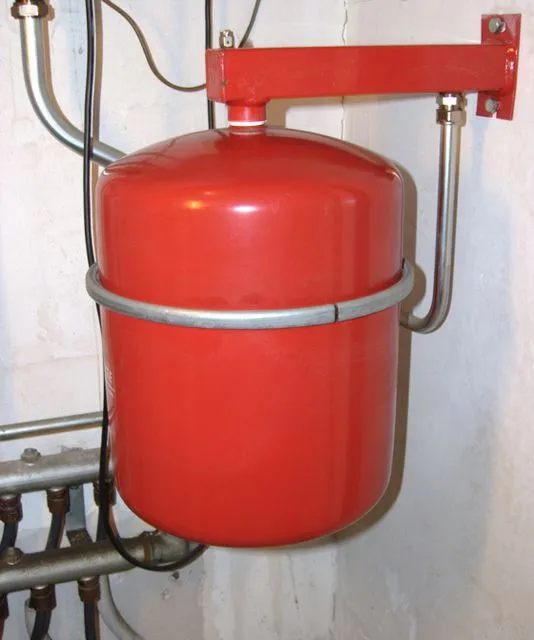

    Расширительный бачок на специальном кронштейне

    Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

    Кроме того, могут они различаться и конструкцией самой мембраны.

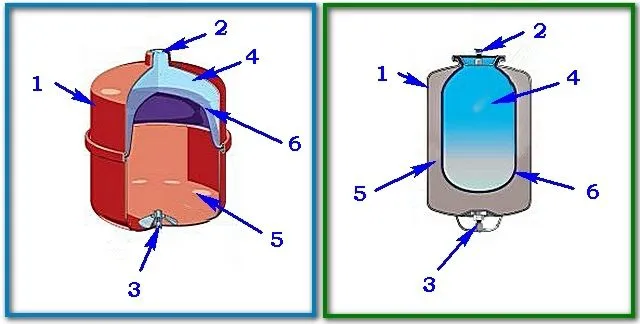

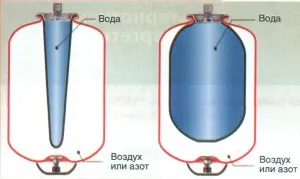

    Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

    Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

    Видео: устройство расширительных бачков марки «Flexcon FLAMCO »

    Как рассчитать требуемые параметры расширительного бачка?

    При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем .

    Расчет по формулам

    Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

    Символами в формуле обозначены:

    – требуемый рабочий объем расширительного бачка;

    – общий объем теплоносителя в системе отопления;

    k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

    D – коэффициент эффективности расширительного бака.

    Откуда взять исходные величины? Разбираемся по по рядку:

    1. Общий объем системы ( Vс ) можно определить несколькими способами:
    • Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
    • Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п .
    • Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

    2. Значение коэффициента температурного расширения (k ) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

    Температура нагрева теплоносителя, °С

    Содержание гликоля, % от общего объема

    3. Значение коэффициента эффективности расширительного бачка (D ) придется рассчитать по отдельной формуле:

    Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

    Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

    Калькулятор для расчета требуемого объема расширительного бачка

    Чтобы упростить читателю процедуру расчета. в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

    Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

    И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант. исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

    Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом. равным разнице рассчитанных показателей для всей системы и параметро в в строенной емкости .

    И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

    Расширительный бак для отопления закрытого типа установка своими руками

    Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

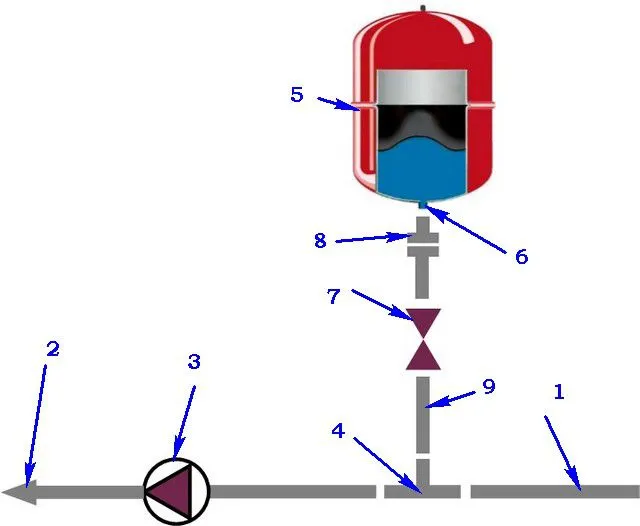

    Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

    На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик .

    На патрубок ( поз. 6) самого расширительного бачка ( поз. 5) запаковывается шаровой кран ( поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

    От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки .

    Теперь посмотрим, что необходимо сделать на самом бачке.

    Краткое описание выполняемой операции

    Расширительный бачок для отопления закрытого типа: устройство и принцип действия

    Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

    Для чего необходим расширительный бачок в системе отопления?

    При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

    Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

    Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

    Виды отопительных систем

    Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

    Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

    При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

    Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

    Устройство и принцип действия

    Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

    Мембраны бывают следующих типов:

    • баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
    • в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

    Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

    С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

    Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

    Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно. При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

    Расчёт расширительных баков

    Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

    Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

    Vс – объём теплонесущей жидкости в системе отопления,
    k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%;
    D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:
    Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)
    Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

    В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л. объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

    В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

    Производители и цены

    В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

    Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% обусловливается лишь локацией производства и ценовой политикой продавцов.

    Хорошо зарекомендовали себя в этом сегменте рынка отечественные производители. Установив современные технологические линии на своём производстве они добились выпуска продукции, по своим параметрам не уступающей лучшим мировым брендам при более низкой стоимости.

    Следует учитывать, что важно не только расширительный бак для отопления закрытого типа купить, требуется также правильная его установка.

    Имея необходимые навыки при соблюдении инструкции возможна его самостоятельная установка. Если же у мастера остаются какие-либо сомнения на счёт своих познаний, то лучше всего обратиться к профессионалам для гарантированно стабильной работы сети отопления и исключения возможных неисправностей.

    Источники: http://vse-pro-otoplenie.ru/elementy/29-ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html, http://otoplenie-expert.com/elementy-otopleniya/rasshiritelnyj-bak-dlya-otopleniya-zakrytogo-tipa-ustanovka.html, http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/rasshiritelnyj-bachok-dlya-otopleniya-zakrytogo-tipa-ustrojstvo-i-printsip-dejstviya.html

    Как вам статья?

  • В чем разница между закрытой и открытой системой отопления?


    Закрытая и открытая системы отопления отличаются друг от друга способом циркуляции теплоносителя в системе, а также использованием расширительного бака.

    Открытая система отопления — это система, в которой вода циркулирует в системе, приток и отток воды происходят открытым способом, без использования расширительного бака. В открытой системе отопления вода из системы может испаряться и переполняться, поэтому важно следить за уровнем воды в системе и периодически добавлять воду при необходимости.

    Закрытая система отопления — это система, в которой теплоноситель (чаще всего вода или антифриз) циркулирует в закрытом контуре, в котором используется расширительный бак. Расширительный бак позволяет компенсировать изменения объема теплоносителя, возникающие в результате изменения температуры, без необходимости добавления дополнительной воды в систему.

    Также, в закрытой системе можно использовать различные типы оборудования, такие как теплообменники и котлы, которые могут быть повышенной сложности и требовать дополнительного обслуживания.

    Одним из главных преимуществ закрытой системы отопления является возможность использования антифриза в качестве теплоносителя, что позволяет избежать замерзания системы в холодное время года.

    Выбор между открытой и закрытой системой отопления зависит от конкретных условий и требований к системе, поэтому важно обсудить этот вопрос с квалифицированным специалистом.
