Как подключить светодиодный светильник

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

  1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
  2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
  3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
  4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
  5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
  6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
  7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
  8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
  9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления — желтым. Фазный обозначается отличным от двух остальных цветов.

  1. Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
  2. Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Видео

Источник

Куда девать третий провод светодиодного прожектора?

Сравнительно недавно в открытую продажу поступила новая разновидность прожекторов, рабочим элементом которых являются светодиоды. Они быстро завоевали популярность среди широкого круга пользователей из-за своих неоспоримых достоинств, но одновременно потребовали некоторого изменения правил подключения к электрической сети.

Варианты подачи напряжения

По способу подключения к сети светодиодные прожектора делят на две основные группы, рисунок 1:

  • подключаемые к розетке через вилку, что в схематической форме показано на рисунке 1 слева;
  • с непосредственным подключением, что изображено на рисунке 1 в его правой части.

Для упрощения выключатели и элементы подключения к сети условно не показаны.

В первом случае речь идет о разъемном соединении, изначально рассчитанным на то, чтобы с ним мог работать любой пользователь. Для этого вилка устанавливают на соединительный кабель на предприятии-изготовителе, что радикально решает проблему правильного подключения. При реализации второго варианта необходимо владеть как минимум начальными навыками электрика, как как осветительное устройство приходит с завода только с отрезком кабеля без вилки и его нужно подключать к фиксированной части проводки «по месту». И здесь в ряде случаев возникает неопределенность из-за того, что этот кабель имеет три провода, тогда как стационарный сетевой кабель может иметь только две жилы.

Назначение и правила подключения проводов соединительного кабеля

Три провода соединительного кабеля используются обычным образом:

  • первый – ноль;
  • второй – фаза;
  • третий – соединен с корпусом.

С учетом подобной раскладки наиболее целесообразно реализовать одну из схем рисунка 2 и действовать следующим образом:

  • фазный и нулевой провода прожектора соединяют с одноименными проводами стационарного кабеля;
  • третий желто-зеленый провод светильника соединяется с заземляющим проводом кабеля такой же расцветки (при его наличии), рисунок 2 слева;
  • при отсутствии в стационарном кабеле заземляющего провода желто-зеленый провод светильника дополнительно обматывают изолентой и оставляют «висеть» в воздухе, рисунок 2 справа.

При этом ни в коем случае нельзя соединять желто-зеленый провод с нулевым и, тем более, с фазным.

Источник

Как подключить люстру с 3 проводами правильно

Подключать приборы освещения может показаться нетрудной задачей. Вы можете думать, что тут может быть трудного – подключать два провода, которые идут из потолка? Но в определенных случаях перед обычным мужчиной, который принялся за домашние дела, может встать неожиданная проблема – что делать, если из потолка идет 3 провода, как подключить люстру?

Предлагаем вам разобраться в этом вопросе.

С чего начать? Какие требуются инструменты

  • Изолирующая лента.
  • Колодка клеммного типа на 3 клеммы.
  • Ножик.
  • Пассатижи.
  • Мульметр.
  • Отвертка индикаторного типа или указатель напряжения.

Также вам обязательно потребуется стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

    Фаза – это коричневый или белый провод.

  • Ноль – это провод синего цвета.
  • Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

  1. Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
  2. Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
  3. Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.

Найдите провод фазы. Для этого требуется поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Посредством звукового сигнала требуется определить фазный провод, отметить его или просто запомнить.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами? Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

  • Возьмите отвертку индикаторного типа или указатель напряжения.
  • Включите две клавиши от выключателя.
  • По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
  • Поставьте отметки маркером на провода.

Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если прибор освещения имеет корпус из металла, его требуется заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по стандартам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответствующей маркировкой цветов посредством клеемной колодки или даже на скрутку.

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

    Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.

  1. А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Меры предосторожности

При подключении любых электрических приборов требуется соблюдать осторожность. Все присоединения и подключения требуется проводить лишь при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, требуется заизолировать посредством изолирующей ленты или специальных колпачков. Если вы сомневаетесь в том, что можете подключить люстру, в которой три провода, правильно, стоит доверить такое дело профессионалам своего дела.

Правила подключения led светильников к выключателю

Любые ремонтные работы в жилом, офисном, торговом помещении сопровождаются электромонтажом, в том числе подключением led светильников и выключателей. Последовательность соответствующих действий в разных ситуациях может отличаться. Обычно во внимание берется класс подключаемого устройства, тип коммутатора.

Правила подключения led светильников к выключателю

Одноклавишный выключатель при создании системы освещения?

Перед началом работ желательно изучить схему подключения и специфику выбранного изделия. В некоторых ситуациях целесообразно использовать одноклавишный, двух и трех клавишный выключатель. Соответствующие механизмы требуют соблюдения определенных правил электромонтажа. Если говорить о первом варианте – он самый простой. Например, чтобы подключить светодиодный светильник от одного выключателя, необходимо:

  • Выполнить подвод фазного и нулевого провода (питание 220 вольт), в идеале от отдельного «автомата»;
  • Отключить напряжение перед началом электромонтажных работ (удостовериться в этом посредством мультиметра или индикаторной отвертки);
  • Зачистить провода (оголить жилу не более 5-7 мм);
  • Снять с выключателя клавишу (обычно достаточно поддеть его отверткой);
  • Корпус устройства зафиксировать в монтажной коробке на стене;
  • Внутри основания найти и подключить два контакта.

Правила подключения led светильников к выключателю

Отметим, что все электромонтажные работы по подключению трековых led светильников для магазина одежды , люминесцентных, галогенных или ламп накаливания необходимо выполнять с соблюдением ПУЭ. В итоге должно получиться так, чтобы выключатель был установлен в разрыв фазного провода.

Работа с двухклавишным выключателем для спотов

Отличие устройства от первого варианта заключается в наличии двух перекидных контактов в одном корпусе. Принципиально последовательность действий идентична вышеописанной методике. Разница состоит исключительно в числе подсоединяемых к верхней клемме проводов. Устанавливая светодиодный светильник, желательно учитывать такие нюансы:

  • Подвод фазного провода выполняется к нижней клемме;
  • Сверху находятся клеммы для проводов, ведущих к отдельной группе источников освещения.

Правила подключения led светильников к выключателю

В подключенном состоянии двухклавишный выключатель позволяет активировать по отдельности каждый контур или задействовать сразу два.

Создание бра подсветки через розетку

Если изначально проектом светильник, как и проводка под него в определенном месте, не были предусмотрены, запитать его получится от простой розетки. Соответствующий накладной выключатель допускается фиксировать на стене. Для этого потребуется выполнить подвод фазного и нулевого провода (если последний не подведен к светильникам). Процедуру подключения можно представить в виде нескольких тезисов:

  • Индикаторной отверткой определяется фазный провод в розетке, который будет использоваться для подключения выключателя
  • Монтируется сам выключатель
  • Отключается «автомат», питающий розетку (факт отсутствия напряжения лучше проверить индикаторной отверткой)
  • Снимается декоративная накладка розетки, к фазному контакту подсоединяется провод от выключателя, нулю – от светильника (с верхней клеммы выключателя провод также идет на светильник).

Правила подключения led светильников к выключателю

С целью получения эстетичного вида, электрический кабель можно помещать в соответствующий пластиковый короб или гофру.

Подключение точечного светильника потолочного

Подвесные светильники led допускается питать как от 220, так и 12 вольт. В последнем случае потребуется использование трансформатора. Необходимая схема выбирается исходя из типа применяемого источника освещения, его мощности, технических характеристик. Отметим, что порядок его коммутации мало чем отличается от стандартных методик.

Правила подключения led светильников к выключателю

Дизайнерский светильник без блока питания

Многие современные светодиодные устройства рассчитаны на работу от бытовой сети. Это достигается благодаря использованию интегрированного в конструкцию электронного преобразователя, выдающего пониженное напряжение. Схема подключения подобных светильников аналогична вариантам обычного исполнения.

Светодиодный потолочный светильник с блоком питания

В этом случае используется понижающий трансформатор, преобразующий 220 вольт в 12 вольт. Упрощенно устройство называют блоком питания. Сегодня в продаже существуют варианты, рассчитанные на работу с разной мощностью и напряжением. Отметим, что если необходима коммутация 2 и более точек, установка БП выполняется за выключателем. Более детально с принципом можно ознакомиться по схеме. Обычно в блоке питания выполняется защита от КЗ, реализована возможность плавного нарастания напряжения. Устройство выгодно выделяется минимальным уровнем шума.

Светодиодные ленты и светильники

Принцип коммутации идентичен всем вышеописанным способам. Внимание следует обратить разве что на специфику подключения светильника и светодиодной ленты. С этой целью может потребоваться преобразователь напряжения или драйвер. Как и с вариантом точечных устройств, установка блока питания выполняется за выключателем. Каждая лента или прибор подсоединяются к собственному преобразователю. Подобный нюанс позволяет управлять конкретным устройством независимо от других.

Подключение трехклавишного выключателя к led светильнику

Вначале следует разобраться с группами нагрузок. В самом простом случае – это три контура с отдельными лампами. Допускается группировать несколько светильников на одной линии, подсоединенных между собою параллельно. Каждая группа подключается к своей верхней клемме выключателя. Принцип схож, как и с одноклавишным или двухклавишным выключателем. Перед началом работы необходимо внимательно изучить исходные данные, количество потребителей, их характеристики, вид коммутации и управляющего устройства.

Зачем люстре три провода

Большинство людей вполне могут установить какие-то осветительные приборы самостоятельно, владея начатками знаний и хорошо учившими в школе физику. Обычно каждый светильник имеет два провода, которые очень легко и просто подключить без каких-либо проблем. Но, бывает так, что люстра или прожектор имеет три провода. И тогда бытовых дел мастер начинает чесать в затылке – куда же деть неучтенную жилу? А действительно – куда?

Куда подключить третий провод у светильника

Чаще всего три провода можно встретить у светодиодных светильников. И нужно знать зачем этот лишний, как кажется, проводок понадобился.

Светильники можно поделить на две группы:

· те, которые может подключить любой человек – это все лампы с вилкой, которую надо просто воткнуть в розетку;

· и те, которые необходимо присоединять к электросети путем монтажа напрямую, они имеют выведенные наружу провода, которые тем или иным способом монтируются в электросеть.

Как подключить светодиодный светильник

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

  1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
  2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
  3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
  4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
  5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
  6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
  7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
  8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
  9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления — желтым. Фазный обозначается отличным от двух остальных цветов.

  1. Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
  2. Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Как правильно и безопасно подключить светодиодные светильники

Специалисты компании «Ледрус» ежедневно отвечают на десятки вопросов покупателей по особенностям подключения светодиодных светильников. Людей волнует задача правильного подсоединения осветительных приборов на светодиодах к электросети своими руками. У нас покупают светодиодные светильники различного типа для дома и офиса: встраиваемые, накладные, потолочные, офисные «Армстронг» и многие другие. Правила и способы подключения светильников абсолютно одинаковы и не зависят от варианта конструктивного исполнения.

В этой статье мы ответим на наиболее частые вопросы, задаваемые покупателями, не имеющими широких познаний в электротехнике. Надеемся, что наши рекомендации помогут домашним мастерам качественно и безопасно подключать любое количество светодиодных светильников.

Подключение светодиодного светильника к сети 220В

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

    Последовательная. Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

Одноклавишные и двухклавишные выключатели

При монтаже осветительной проводки применяются как одноклавишные, так и двухклавишные выключатели. Рассмотрим их особенности:

    одноклавишные – предназначены для управления одним или целой группой светодиодных светильников. Одна пара контактов;

Важно понимать, что на контакты выключателя требуется подводить фазный проводник, который коммутируется ими в зависимости от положения нажимной клавиши. Нулевой провод подключается к светильнику непосредственно из распределительной коробки, не подвергаясь коммутации.

Инструменты для монтажа

В процессе монтажных работ понадобятся качественные инструменты и материалы. Необходимо приготовить плоскогубцы, кусачки (бокорезы), отвертку обычную и индикаторную с хорошо изолированными рукоятками.

Для межпроводных соединений оптимально подходят клеммные разъемы Wago зажимного типа. Немного дешевле обойдутся стандартные пластиковые клеммники под винт.

Наверняка пригодится рулон изоляционной ленты. Для зачистки жил от изоляции лучше приобрести специализированное приспособление – стриппер.

Меры предосторожности

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.

Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.

Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.

После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы проконсультироваться по любым вопросам, касающимся нашей продукции. Сотрудник интернет-магазина поможет Вам выбрать оборудование, а также рассчитать его количество под индивидуальный проект. Вы узнаете критерии выбора светодиодных светильников для помещений различного назначения, например для ванной, с особыми требованиями к уровню защиты от повышенной влажности.

Как подключить прожектор своими руками

Светодиодные прожекторы используются для уличного освещения различных объектов: приусадебных участков, автостоянок, магазинов, рекламных баннеров и пр. Осветительные приборы стали очень популярны благодаря многим достоинствам:

  • надежная конструкция;
  • мощный поток света;
  • простота монтажа на стены, столбы, крыши;
  • регулировка угла наклона;
  • отсутствие перегрева;
  • экономичный расход электроэнергии;
  • широкий рабочий диапазон температур.

Таким образом, это универсальное решение для многих проектов по наружному освещению. Для монтажа даже не обязательно обращаться за помощью к специалистам. Интернет-магазин LedRus приводит простую инструкцию для тех, кто хочет знать, как подключить уличный прожектор самостоятельно.

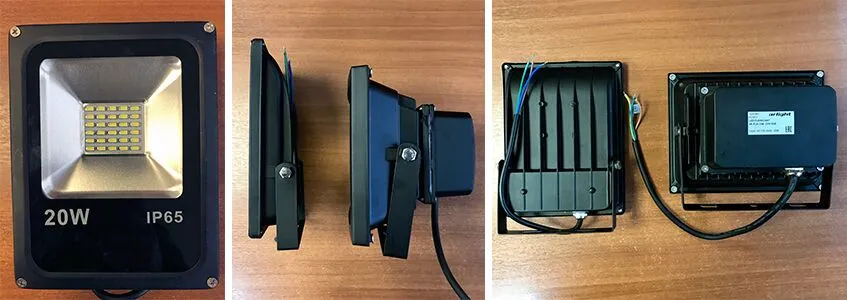

Конструкция и особенности

Прожектор состоит из нескольких элементов:

  • литой металлический корпус класса ip65-67 (высокая защита от попадания пыли и воды);
  • светодиодная LED матрица;
  • драйвер (в мощных моделях может размещаться снаружи);
  • радиатор охлаждения для отвода тепла;
  • SMD матрица;
  • рассеиватель.

Для простоты монтажа в конструкции также предусмотрен кронштейн, с помощью которого прибор может устанавливаться как накладной.

Существуют также модификации стандартных моделей с дополнительным оснащением, например:

  • разноцветные RGB прожекторы – в комплекте идет пульт управления;
  • слаботочные фонари – для установки нужен понижающий трансформатор;
  • приборы со встроенными датчики движения или освещенности.

Однако это несильно влияет на сложность монтажа. Главное, перед тем, как подключить светодиодный прожектор к сети, знать основные особенности этого процесса и подготовить инструменты. Нужно подготовить набор отверток и провод, по которому будет поступать напряжение. Для осветительных приборов мощностью до 200 Вт достаточно стандартного кабеля сечением 1,5мм².

Инструкция по подключению к сети

Для начала рассмотрим, как подключить светодиодный прожектор с тремя проводами, напряжением 220 В, без датчиков и цветных светодиодов, то есть — стандартную модификацию.

  1. На обратной стороне прибора есть клеммная коробка, которую фиксируют четыре винта. Эти крепления нужно открутить, затем снять крышку, чтобы освободить удобный доступ к клеммной розетке.
  2. Для подключения к сети в корпусе предусмотрено входное отверстие для кабеля. Если отверстие герметичное, на нем будет резиновый уплотнитель и гайка. Ее нужно затянуть после подключения.
  3. Подключите кабель к свободным клеммам: фаза (L) – коричневый провод, ноль (N) – синий провод, заземление (RE) – желто-зеленый провод. Соответствующие жилы кабеля подбирают по цвету. Фазу нужно соединять с фазным проводом, ноль – с нулевым. К слову, заземления может не быть, но если оно есть, подключите обязательно.

Когда все готово, спрячьте провода внутрь клеммной коробки, поставьте на место крышку, закрутите винты. Установите фонарь, дайте напряжение и убедитесь, что все работает.

Теперь вы знаете, как подключить прожектор к вилке 220 В или напрямую к контактам розетки. Такая же схема применима для приборов RGB и моделей со встроенными датчиками.

Если используются слаботочные прожекторы, тогда необходимо преобразовать сетевое напряжение 220 В в соответствующее 5 или 12 В, подключив понижающий трансформатор (блок питания). БП должен соответствовать по мощности подключаемому фонарю + запас 10-15%.

Советы при подключении

  1. Провода подключаются только «на холодную», то есть без подачи электроэнергии. Питания в кабеле быть не должно.
  2. Перед монтажом внимательно изучите корпус осветительного прибора. Важно убедиться, что на нем нет механических повреждений.
  3. Не разбирайте прибор полностью, снимайте только защитную крышку с клеммной коробки. Это опасно для здоровья, к тому же вы потеряете гарантию на прибор.
  4. Не используйте прожекторы с диммерами (если осветительный прибор на это не рассчитан и не укомплектован специальным диммируемым драйвером).
  5. Для проверки напряжения при подключении проводов используйте индикаторную отвертку.
  6. Некоторые модели прожекторов продаются уже с выведенным отрезком провода. Тогда вам не нужно снимать крышку, чтобы получить доступ к клеммам. Достаточно зачистить контакты, припаять к более длинным проводам, а все стыки тщательно изолировать.

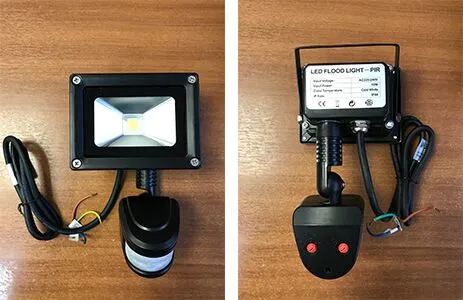

Как подключить прожектор с датчиком движения или освещенности?

Прожектор со встроенным датчиком подключается аналогично стандартной модели, а затем с помощью элементов управления настраиваются параметры работы: расстояние срабатывания, время работы после включения освещения и пр.

Подробнее стоит рассмотреть вопрос о том, как подключить к прожектору датчик движения или освещения (фотореле, система «день-ночь»), который вы приобрели отдельно. Такое решение оптимально, если сенсор и осветительный прибор нужно расположить независимо друг от друга. Например, чтобы при подходе к датчику загорался не один фонарь, а сразу целая группа. При размещении сенсоров учитывается угол обзора и зона реагирования, а осветительные приборы можно устанавливать там, где они максимально охватывают светом требуемую территорию.

В данном случае датчик играет роль стандартного выключателя, только замыкается не вручную, а автоматически, срабатывая на движение или изменение освещения. Поэтому сенсор монтируется вместо или параллельно ручному выключателю.

Датчик имеет минимум два провода – «плюс» и «минус». В нем также может быть кабель заземления, который нужно обязательно подключить. Плюсовое значение подается на фонарь только при срабатывании сенсора, а минусовой кабель идет на прожектор напрямую, он всегда должен быть включен в цепь.

Советы по подключению и настройке светодиодных прожекторов с датчиками

  1. Даже если вы хорошо знаете, как подключить датчик освещения к прожектору, и сделали все правильно, сенсор может включаться круглые сутки, если неправильно его настроить. Параметр освещенности обычно обозначается как «lux». Систему «день-ночь» лучше регулировать, когда на улице стемнеет. Начинать желательно с максимального значения. Проверьте, когда появится освещение, затем уменьшите до требуемого параметра (например, включение при легких сумерках).
  2. Даже при наличии датчиков иногда в схеме лучше также оставить ручной выключатель. Это поможет контролировать освещенность, например, если свет нужно оставить на более длительный период, чем это предусмотрено в настройках. Присоединять выключатель нужно параллельно датчику.
  3. К одному осветительному прибору можно подключить несколько датчиков, если к месту есть несколько подходов, которые не покрывает зона охвата одного сенсора. Тогда датчики нужно присоединять параллельно. Освещение появится, как только сработают один из работающих сенсоров.
  4. В современных датчиках движения можно настроить чувствительность, время освещения, угол установки. Если задать параметры правильно, можно сэкономить до 70% расходов на электроэнергию по сравнению с использованием освещения без сенсоров.
  5. Чувствительность среди регуляторов датчиков движения обычно обозначается как «sens». Если сенсор часто срабатывает в неподходящее время, стоит подкорректировать этот параметр.

Установка прожектора на поверхность

Установка наружного освещения начинается с выбора места. При этом стоит учитывать:

  • оптимальное направление пучка света для максимального охвата требуемой территории;
  • удаленность от розетки;
  • удобство для людей (например, не стоит располагать источник света на уровне глаз);
  • расположение других объектов (желательно, чтобы место перед фонарем не загораживали деревья, кустарники, постройки и т. п.).

Если розетки поблизости нет, от прожектора протягивается кабель. Для защиты его помещают в гофротрубу или кабель-канал диаметром 16-22 мм. К стене или ограждениям кабель крепят скобами.

На большие расстояния оптимально прокладывать трос диаметром приблизительно 2 мм, который крепят с помощью дюбелей с крючками и натягивают посредством тросовых растяжек. А к этому тросу уже фиксируют питающий кабель.

Когда выбрано место для установки, просверлите отверстия для монтажа, которые должны соответствовать по расположению отверстиям на кронштейне. Вставьте в них анкеры или дюбели, а затем закрепите фонарь и выберите удобный угол наклона.

Особое внимание также заслуживает установка датчиков. От выбора места напрямую зависит эффективность их работы. Перед тем, как подключить к прожектору фотореле, проверьте близость искусственных источников освещения, например, светящихся рекламных вывесок или консольных уличных светильников. Если территория достаточно освещена, датчик не будет срабатывать.

Не менее важно продумать место расположения и перед тем, как подключить к светодиодному прожектору датчик движения. Он должен охватывать зону, в которой появляется движение, например, входная дверь или ворота. Важны не только угол, но и высота размещения сенсора.

Как правильно соединить светильники

Встраиваемые точечные светильники ярко и равномерно освещают помещение и повышают эстетические характеристики гипсокартонного потолка. Несмотря на то, что обычно используют более 10 элементов, установить их достаточно просто даже своими руками. В статье мы расскажем, как соединить светильники между собой на потолке разными способами, какие типы подключения бывают и как организовать работу с точки зрения безопасности.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Последовательное подключение

Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.

  1. Проектирование и разметка. Запланируйте места размещения спотов на потолке до его обшивки отделочными материалами. При планировании нужно учитывать расстояние от стены — не более 60 см, между центрами — 25-30 см.
  2. Если ошибиться с расположением спотов, то они могут совпасть с металлическими элементами каркаса и стыками потолочного полотна, что недопустимо.
  3. Прокладка и протяжка проводов. Укладывайте проводку в специальные короба, если потолки подвесные, или закрепите на каркасе так, чтобы при сверлении отверстий ее можно было легко достать. Для натяжных потолков проводку рекомендуется спрятать в гофрошланги.
  4. Выполнение отверстий. После монтажа гипсокартона или другого покрытия просверлите отверстия под каждый элемент специальной насадкой на дрель — кольцевой пилой диаметром меньше на 3–4 мм, чем внешний размер светильника.
  5. Подключение. Достаньте петли провода из спотов и подключите к светильникам в соответствии со схемой монтажа.
  6. Тестирование. Подключите питающий провод к выключателю, вкрутите лампочки и включите свет на выключателе. Если все приборы горят, вы все сделали правильно.

Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.

Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.

Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.

У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.

Параллельное подключение

Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.

Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление. Способы, как соединить светильники параллельно — шлейфный и лучевой.

Шлейфное подключение

Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.

Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.

Лучевое подключение

Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.

Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.

Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.

Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.

Видео, как соединить точечные светильники между собой

Мы подобрали видеороликов, где наглядно показаны конструкции и способы подключения точечных светильников. В них вы найдете полезную информацию, в каких случаях выбрать последовательный способ, а в каких параллельный и какой взять кабель.

Как подключить светильник, подразумевающий 3 провода, если из потолка торчат 2 провода?

Надо в начале посмотреть светильник. Что за провода. Может быть фаза, ноль (менять местами без разницы).

Третий может быть заземление (присоединен на корпус), а может быть на питание.

Допустим светильник на пять рожков.

Предусмотрено 2 рожка от одного выключателя, три от другого. Могут так на заводе сделать схему.

У вас два провода приходит на питание из потолка. Надо в люстре переделать схему (если третий провод не заземление).

По цветам провода могут не соответствовать гост. Смотрите куда идут провода.

Не забывать, что выключатель может разрывать нол а не фазу (как должно быть). Может ударить током. Отключать АВ в этом случае.

И в обще такие работы должен делать электрик, у него хоть прививка от электричества стоит.

Источник

Как сделать светодиодную подсветку в потолке?


Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов.

После этого можно подключить светоди

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов
