Пошаговая инструкция: как сделать разводку электрики в квартире от схемы до монтажа

Ищете информацию о том, как правильно сделать разводку электрики в квартире? В нашей статье вы найдете подробную информацию о том, как правильно провести разводку, начиная от создания схемы и заканчивая монтажом оборудования. Полезная информация для тех, кто планирует проводить электромонтажные работы самостоятельно.

assets/from_origin/upload/resize_cache/iblock/f98/600_450_2/f985a3d433ab7edc6812a4457966b088.jpg

Из этой статьи вы узнаете:

  • Какие правила монтажа электрики в квартире важно знать
  • Как создаются схема и проект разводки электрики в квартире
  • Какие бывают типы разводки
  • Какой провод использовать для прокладки электрики в квартире
  • Из каких этапов состоит монтаж электрики в квартире

Электросеть во времена наших родителей не знала таких нагрузок, как сейчас. В настоящее время облегчить и скрасить быт призвано огромное количество бытовой техники. В результате существенно возросла нагрузка на электрические системы. Однако старая электропроводка не в состоянии передавать такую электрическую мощность, поэтому вопрос замены ее на новую рано или поздно возникает. В рамках данной статьи мы расскажем, как правильно делать электрику в квартире.

Что важно знать про электрику в квартире: правила и нюансы

Электрика в квартире

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

    1. Создание схемы электроснабжения квартиры.
    2. Расчет потребности в электрофурнитуре и кабелях.
    3. Правильная разметка электрики и вырезание штраб.
    4. Закрепление электрических кабелей в штрабах.
    5. Монтаж распределительных коробок, розеток и выключателей освещения.

Монтаж электрики в квартире

  1. Сборка вводного щитка в квартире.
  2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.

Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

Приведем основные положения ПУЭ, которых электрик просто обязан придерживаться:

  • при монтаже электрики следует руководствоваться принципом легкодоступности монтажных коробок, розеток и выключателей, а также электросчетчиков;
  • следует делать выключатели на высоте от 60 до 150 см от пола. При этом открытые двери не должны перекрывать доступ к выключателям. Для этого выключатели устанавливают на противоположной к открытой двери стороне. Подвод электропроводки к выключателям правильно делать сверху;
  • монтаж розеток выполняют на расстоянии 50–80 см от пола. Эта высота предохранит розетки в случае затопления. Расстояние от розетки до электрических и газовых плит, труб и радиаторов отопления должно быть не меньше 50 см. Кабель к розетке проводят снизу вверх;
  • существует норматив количества розеток в комнате – 1 единица на 6 м2. Однако для кухни разрешена установка любого количества розеток, которое необходимо для подключения всех электроприборов. Неправильно располагать розетки в туалете, а в ванной их можно оборудовать, только подключив через отдельный трансформатор, установленный вне влажного помещения;
  • требования предписывают делать прокладку электрических кабелей по стенам строго вертикально или горизонтально. При этом обязательно нужно отмечать места прокладки на соответствующем плане;

Прокладка электрических кабелей

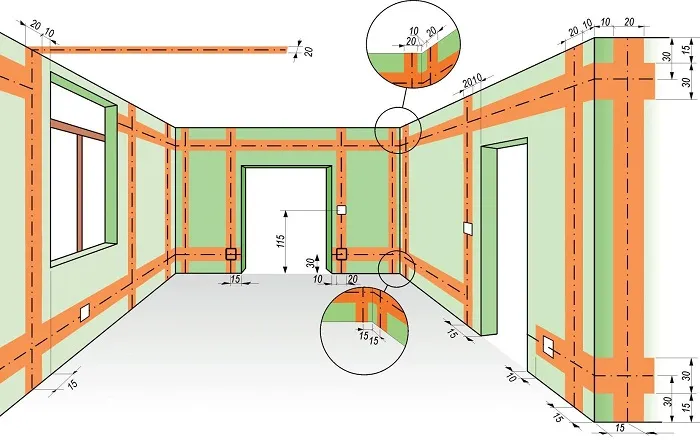

  • строго регламентируются расстояния от кабеля до перекрытий, труб и проемов. В случае горизонтальной прокладки необходимо выдерживать расстояние в 5–10 см до балок перекрытия и карнизов. При этом расстояние до потолка также должно быть не менее 15 см. Если горизонтальная линия идет снизу, то от пола ее должно отделять не менее 15–20 см. Вертикальные трассы проводов не делать ближе к проемам окон и дверей более чем на 10 см. Газовая труба должна отстоять от электрического кабеля не менее чем на 40 см;
  • если проводка (скрытая или внешняя) проходит вблизи металлоконструкций, то при правильном монтаже исключается их соприкосновение;
  • если требуется проложить несколько кабелей параллельно друг другу, то каждый из них правильно поместить в защитный короб или гофру. Другой способ прокладки – соблюдение расстояния в 3 мм между такими проводами;
  • в процессе разводки провода между собой соединяют внутри распределительных коробок. Соединения нужно делать хорошо изолированные. Воспрещается соединять между собой алюминиевый и медный провод;
  • нулевой провод и заземление присоединяют к конечным потребителям только при помощи болтов.

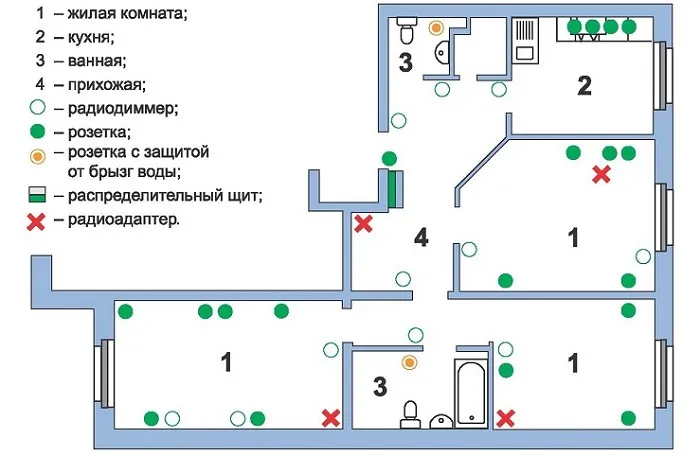

Схема и проект разводки электрики в квартире

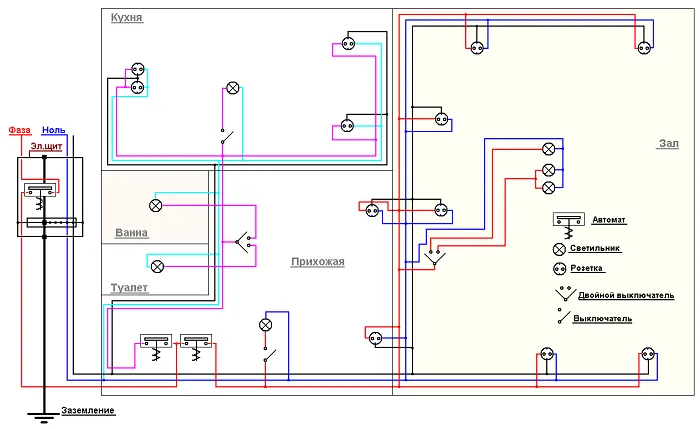

Схема разводки электрики в квартире

Многие счастливые обладатели заветной квартиры задаются вопросом, как сделать электрику в квартире с нуля? Нет ничего сложного в разработке схемы электроснабжения собственного жилья. Сначала нужно сделать ксерокопию плана квартиры от застройщика. Обозначить места установки электрической фурнитуры на такой схеме не составит большого труда.

Перед составлением плана электрики правильно узнать пожелания членов вашей семьи. После обсуждения всех идей нужно зафиксировать это на бумаге, нарисовав на плане жилья все розетки, выключатели и электрические приборы. Рассмотрим процесс на примере типовой однокомнатной квартиры. Из нехитрых инструментов нам не обойтись без листа в клеточку, ручки и линейки, а также разноцветных пишущих принадлежностей. Первым делом рисуем стены с дверными проемами. Точные размеры непринципиальны, все можно делать эскизно.

Проект разводки электрики в квартире

На изготовленную таким способом схему квартиры наносим необходимые нам элементы электрики:

  • Розетки. Нужно размещать их, руководствуясь соображениями удобства использования. Держать в уме стоит только минимальные расстояния от трубопроводов газа и воды – 40 см, проемов окон и дверей – 20 см. Напомним, что, согласно нормативам, на каждые 6 м2 площади жилища правильно выделить хотя бы одну розетку.
  • Освещение. Застройщики обычно сдают жилье с одним светильником в центре помещения на потолке. Однако не запрещается дополнить этот вариант. Существует огромное количество осветительных приборов, нужно лишь предусмотреть прокладку электрики в места их подключения и правильно разместить точки.
  • Выключатели правильно делать справа от дверной коробки. Пользоваться ими будет удобно, если разместить устройства на высоте 60–150 см.
  • Кабельные трассы. Следует делать кабельные линии параллельными горизонту или под углом 90 градусов к нему, без уклонов и зигзагов. Необходимо выдерживать правильную дистанцию от проемов – минимум в 15–20 см.
  • Распределительные коробки. Следует уделить особое внимание точкам установки распаечных коробок. Ведь это своеобразные транспортные узлы электричества. Задумали ответвление от линии – подразумевайте установку коробки. Однако в любой комнате коробка может быть только одна.
  • Распределительный щиток. Силовые щитки обычно делают в общих коридорах. Однако встречаются и планировки с внутренним расположением щитка.

Элементы электрики на схеме

После составления плана электрики делать резку штраб еще рано. Правильным будет сначала произвести разметку по факту. То есть нанести на стены линии и метки, по которым и будет производиться монтаж.

Существует следующая последовательность нанесения разметки электрики:

  1. сначала на стенах отмечают точки установки подрозетников, места размещения бытовой техники;
  2. прорисовывают очертания штраб для укладки электрики;
  3. обозначают места установки ответвительных коробок;
  4. выделяют место для монтажа электрощитка;
  5. производят разметку трасс, соединяющих электрощит с конкретными точками установки приборов.

Не спешите с практическим воплощением плана, правильно будет еще раз тщательно его проверить. Любые изменения лучше сделать на этапе разметки электрики, потому что позднее это сопряжено с дополнительными временными и финансовыми расходами.

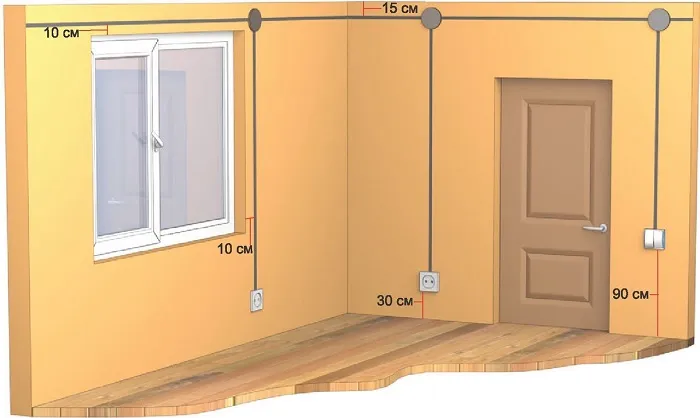

Разметка электрики

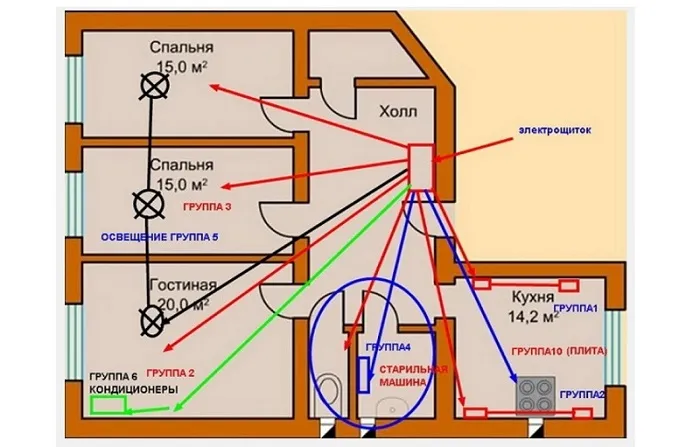

В случае внутриквартирного монтажа электрощита можно выделить группы потребителей энергии:

  • освещение по каждому помещению;
  • розетки жилых комнат;
  • розетки коридора и кухни;
  • электрика влажных помещений.

Если в квартире отсутствует газоснабжение, значит, для питания электроплиты правильно выделить отдельный кабель соответствующего сечения. Требования безопасности предполагают установку на каждую группу устройства защитного отключения. Правильно, когда электрика санузлов и кухни имеет в своем составе УЗО в обязательном порядке.

Группы сформированы, а значит, пришло время делать точки подключения конечных потребителей. Главные потребители электроэнергии в наших квартирах – это электроплиты, стиральные и посудомоечные агрегаты, водонагреватели и кондиционеры.

Далее выясняют зоны установки розеток, осветительных приборов, выключателей и распределительных коробок. После чего правильно будет зафиксировать все это в плане электроснабжения квартиры. Соединив все точки между собой, надо посчитать и записать необходимый метраж проводов. План электрификации квартиры правильно делать сразу в двух экземплярах, один из которых хранить вместе с другими документами на квартиру. Как показывает практика, в будущем он обязательно пригодится.

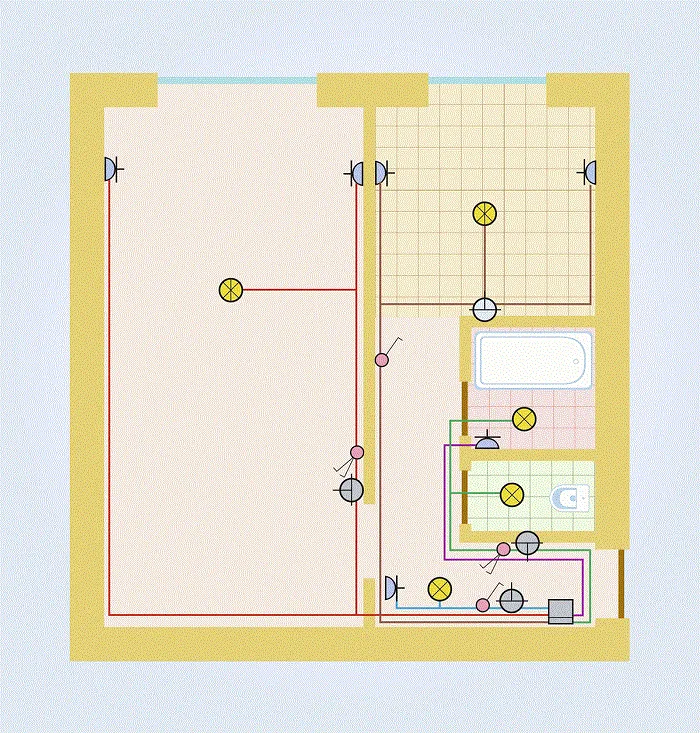

План электроснабжения квартиры

На основе черновика вырисовывается чистовая электрическая схема. Ее нужно делать на точном плане квартиры, учитывая все размеры в масштабе.

Для обозначения электрических точек правильно использовать специальные обозначения. Линии между ними подразумевают провода. Линии разных групп следует нарисовать разными цветами. Эта идея здорово увеличит наглядность чертежа.

Правильно сделать электрику в квартире вам поможет грамотная схема. На ней нужно обязательно отразить с соблюдением масштаба все необходимые расстояния: от электрики до коммуникаций и строительных конструкций. Данная мера не только облегчает читабельность схемы, но и позволяет быстро и правильно делать расчет потребности в материалах.

3 основных типа разводки электрики в квартире

Если вы чувствуете, что без проблем справитесь с разводкой электрических проводов в квартире, сможете все сделать правильно, то сначала нужно определиться со способом реализации задуманного.

Применяется три разновидности разводки электрики:

  • на основе распределительных коробок;
  • «звезда»;
  • «шлейф».
    1. На основе распределительных коробок. Самый распространенный тип. Электрощит в данном варианте делают на лестничной клетке. В щитке устанавливается счетчик и от 1 до 3 выключателей. От щита в квартиру идет кабель. Правильная схема предусматривает в каждой комнате распределительную коробку, посредством которой осуществляют разводку электрики в этой комнате.

Тип разводки электрики в квартире_на основе распределительных коробок

    1. «Звезда». Метод предполагает наличие собственной кабельной линии к каждой группе розеток или осветительных приборов. Все эти кабели собираются в электрощите. Каждая линия электрики подключается через собственный выключатель.

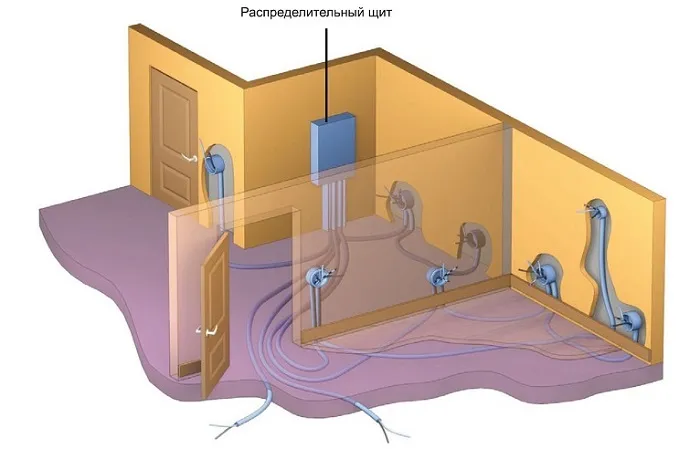

Тип разводки электрики в квартире_звезда

Преимущества такой технологии – возможность контролировать каждую точку электроснабжения отдельно, что очень правильно и практично. Однако способ требует больших трудозатрат, сопряжен с повышенным расходом материалов. Щиток получается достаточно габаритным. Все это складывается в высокую стоимость подобного проекта электрики.

  1. «Шлейф». Такой способ отличается от «звезды» тем, что на одной линии возможно размещение нескольких групп розеток, осветительных приборов и так далее. Это существенно снижает затраты.

Однако следует отметить, что редко строго придерживаются лишь одного из вышеуказанных способов прокладки электрики. Обычно их комбинируют, чтобы добиться оптимального результата за приемлемую стоимость.

Какой провод использовать для прокладки электрики в квартире

В настоящее время электроснабжение жилых помещений делают при помощи только медных проводов. Внутренняя электрика не может быть построена на базе алюминиевой проводки, это запрещено.

Медные кабели имеют ряд преимуществ, что и обуславливает их применение:

  • хорошая пластичность, предохраняющая от изломов в процессе монтажа;
  • окисляются гораздо медленнее алюминиевых;
  • медные жилы прослужат существенно дольше алюминиевого провода;
  • при одинаковом сечении медный провод способен пропустить гораздо больший ток, нежели алюминиевый.

Провода для прокладки электрики в квартире

Кабели и провода различают по количеству жил – одножильные и многожильные. Многожильные содержат несколько отдельных жил, каждая из которых со своей изоляцией. Все вместе жилы упакованы в дополнительную оболочку. Для примера приведем провод ПРТО. Данная аббревиатура обозначает, что проводники выполнены из меди, изоляция резиновая с оплеткой из хлопковой пряжи с пропиткой, препятствующей гниению.

Жилы электрических кабелей делают как сплошными, так и многопроволочными.

Электрические кабели отличаются типом изоляции. Оболочка защищает проводники от возможных повреждений, а также от попадания влаги, агрессивной химии и света. Соответственно, разнится и маркировка кабелей.

Есть кабели, покрытые своеобразной броней, позволяющей их прокладку в агрессивной среде.

Электрификацию жилищного фонда правильно проводить кабелями марок NYM, ВВГнг и проводами ПУНП. NYM чаще всего применяют для подключения к электрощиту, а также для соединения щитов (этажного и квартирного, комнатных) между собой.

Комнатные щитки обычно в квартирах не практикуются, это излишне. А вот для большого коттеджа это правильное решение. На такие щитки можно подключить мощные приборы. Правила не запрещают использовать NYM для всей разводки электрики внутри помещений. Однако из-за высокой стоимости данного кабеля обычно прибегают к использованию ВВГнг и ПУНП.

ВВГ – медный кабель, изоляция отдельных жил и всего кабеля выполнена из поливинилхлорида. Допускается использование ВВГ в помещениях с любой влажностью воздуха. Данный кабель запрещено растягивать. Проводники в кабеле скручены между собой. Изоляция каждой жилы имеет свою окраску. Для пространства между жилами не предусматривается какого-либо заполнения.

Как правильно делать электрику в квартире

Как правильно делать электрику в квартире

Организация электроснабжения квартиры требует внимательного отношения к делу, строгого соблюдения требований охраны труда и последовательности монтажа. Результатом ошибки может стать короткое замыкание. Чтобы правильно сделать разводку электрики по квартире, следует воспользоваться небольшой памяткой.

Проводку в квартире можно делать двумя способами:

  1. Скрытым, когда электрические кабели прячут в стены, потолки, прокладывают под полом и листами гипсокартона.
  2. Открытым способом, когда проводка укладывается внутри специальных коробов и каналов, фиксируется к стенам при помощи клипс и скоб.

Каждый из способов по-своему правильный и обладает некоторыми плюсами.

Перед монтажом электрических проводов необходимо убрать мебель и технику от стен, вынести весь строительный мусор, образовавшийся за предшествующие этапы работ.

Правильно делать работу поэтапно:

  • первым делом высверливают отверстия для розеток, выключателей и распаечных коробок;
  • производят штрабление стен под кабельные линии электрики;
  • готовят места крепления кабелей на потолках;
  • делают распределительный электрощит;
  • укладывают кабели;
  • делают соединение кабелей в распределительных коробках;
  • подключают проводники в электрощитке;
  • проверяют правильность монтажа и соединений системы электрики;
  • устанавливают выключатели и лампы, без которых не обойтись для следующих ремонтных работ в квартире.

Разберем кратко каждый из этапов. Проводку можно скрыть, уложив по потолку, по полу и внутри стен.

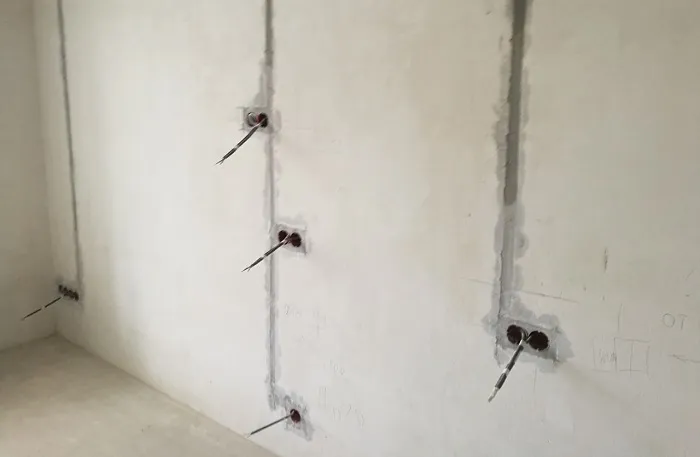

    1. Скрытый способ

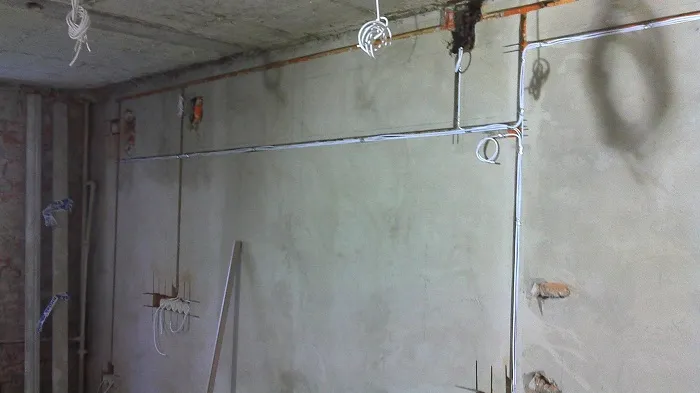

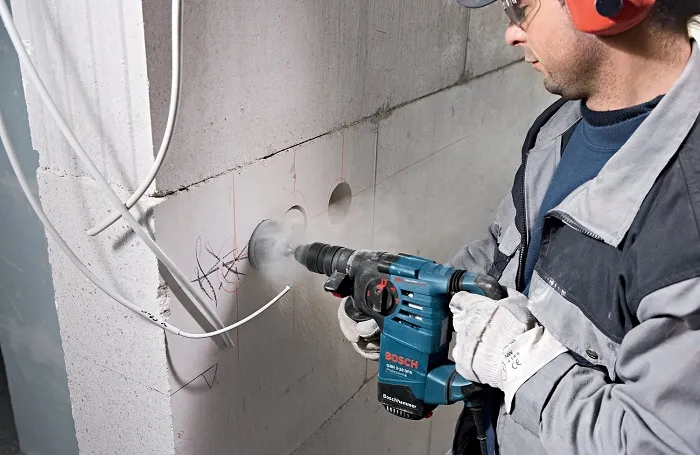

Скрытый способ проводки в квартире

Первое, с чем придется столкнуться, – это изрядное количество пыли и грязи. Пыль обильно появляется в процессе штрабления стен и потолков. После снятия напольного покрытия обнаруживается скопление грязи в труднодоступных местах. Поэтому монтаж скрытой электропроводки правильно совмещать с капитальным ремонтом жилья. Если составленный ранее проект электрики подразумевает прокладку электрических проводников в стенах, то делают разметку стен согласно плану. Далее при помощи электроинструмента вырезают желобки нужной глубины и ширины.

Следует знать, что слой штукатурки поверх кабелей не может быть более 10 см, поэтому ограничена и глубина канавок под электрику. Ширина же может быть любой, достаточной для качественной укладки кабелей. Места под розетки и ответвительные коробки удобно делать при помощи специализированной коронки. Если предполагается вырезание штраб в несущих стенах, не стоит их делать слишком глубокими. Владельцам панельных квартир проще – можно воспользоваться пустотами внутри межэтажных перекрытий.

Однако современное жилье все чаще делают монолитным, а перегородки между комнатами из кирпича. Собственникам таких апартаментов штрабить стены можно без ограничений, не задевая при этом несущие колонны.

Наименее затратным является способ укладки проводки под чистовым полом квартиры. В таком случае каждый кабель дополнительно защищают гофрой. Тогда замена проводников станет простой операцией. Да и дополнительная изоляция в виде гофры будет правильной и нелишней.

После изготовления штраб монтируют щиток освещения и укладывают кабеля. Щиток можно вмуровать стену или сделать навесным.

Новостройки обычно имеют специальную нишу, предназначенную для установки электрощита. В старых квартирах его просто навешивают на стену с помощью саморезов. Внутреннее наполнение щитка – это автоматические выключатели. Они устанавливаются на каждом кабеле, отходящем от распределителя. На розетки и основную линию необходимо выделить кабель ВВГ-3*2,5. Участки, соединяющие распределительные коробки и приборы освещения, надо делать при помощи ВВГ-3*1,5. Однако для бытовых приборов большой мощности, устанавливаемых стационарно, правильно также подводить линии из ВВГ-3*2,5. В конечных точках монтажа розеток и выключателей делают выпуск кабеля 15–20 см.

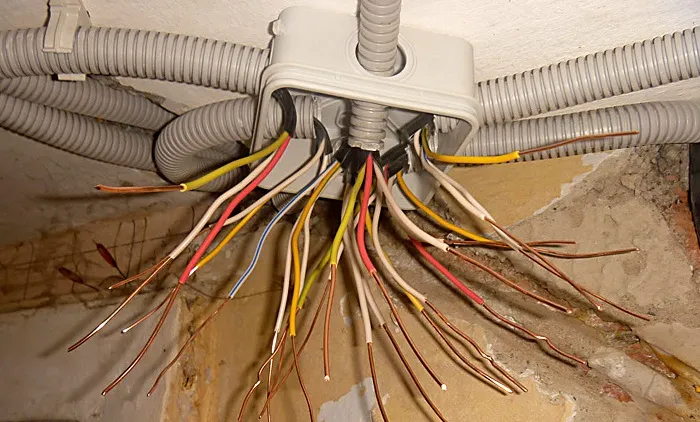

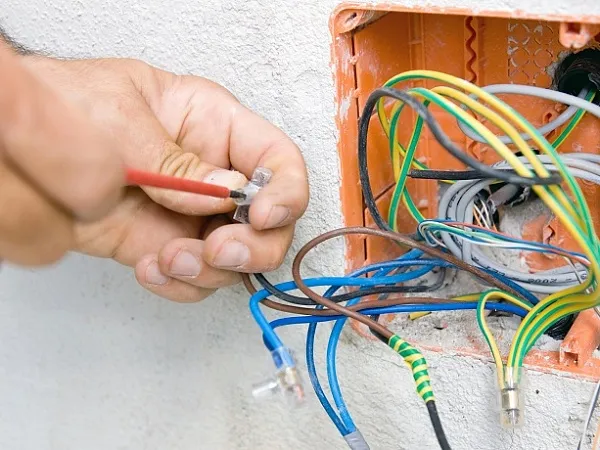

Далее производится соединение проводников электросети в распаечных коробках. Чтобы это сделать правильно, рекомендуется использовать колпачки СИЗ, как самый надежный вид соединения. Чтобы не ошибиться, следует провода разных групп пометить бирками. Проверяют целостность сети, правильность соединения отдельных участков. Для этого существуют специальные приборы – тестеры. Убедившись в качественном выполнении работ, замуровывают электропроводку и устанавливают на свои места сетевые розетки и выключатели.

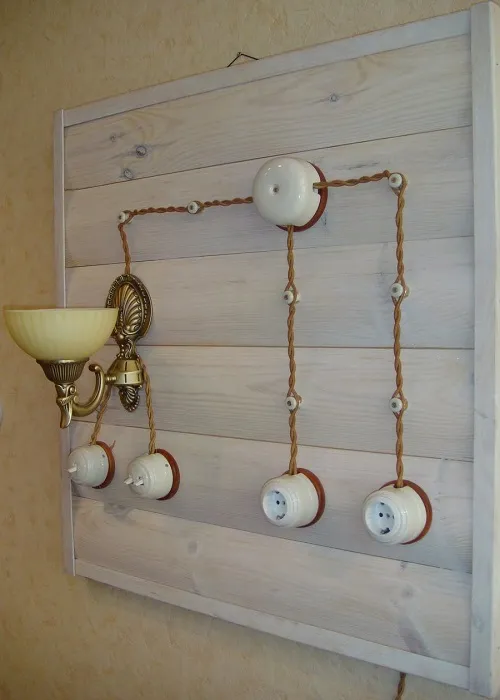

  1. Открытый монтаж

Открытый монтаж проводки в квартире

Как правильно сделать электрику в квартире, когда проводку скрыть невозможно, запрещено или на это просто нет времени? Такие ситуации нередки, в этом случае остается закрепить провода открыто прямо на конструктивных элементах помещения, а именно на потолке и стенах. Способ отличается меньшей сложностью.

После нанесения разметки будущих кабельных линий делают крепежные отверстия. Тут главное соблюдать правильный шаг между ними в 40–50 см. Если же длина участка не превышает 50 см, тогда делают крепление в двух точках на расстоянии 15 см. Затем наступает очередь монтажа приспособлений для крепления кабеля. Это могут быть клипсы, кабель-каналы или короба из ПВХ. В требуемых местах делают ответвительные коробки открытого монтажа. Метод соединения проводов в распаечной коробке не отличается от скрытого монтажа, как и установка розеточных точек.

Несомненным преимуществом данного способа является доступность электрики в любое время. Однако открытый монтаж обычно здорово портит эстетику помещения.

Как правильно делать электрику в квартире: по полу или по потолку

Часто люди не знают, какой вариант монтажа электросети предпочесть: по потолку или по полу. Разберем преимущества и недостатки каждого метода:

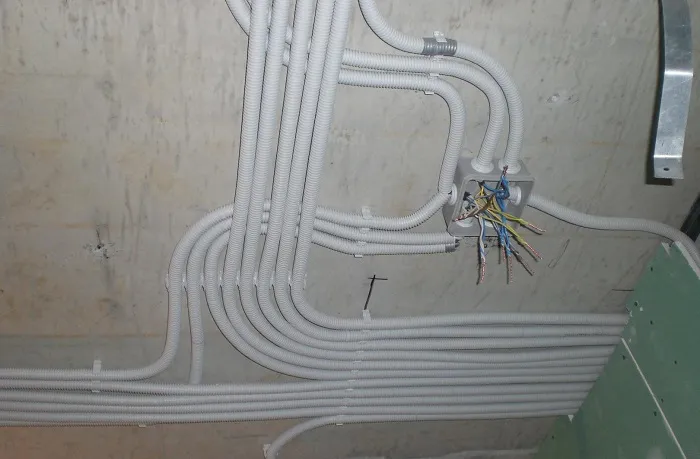

Потолочный монтаж электропроводки

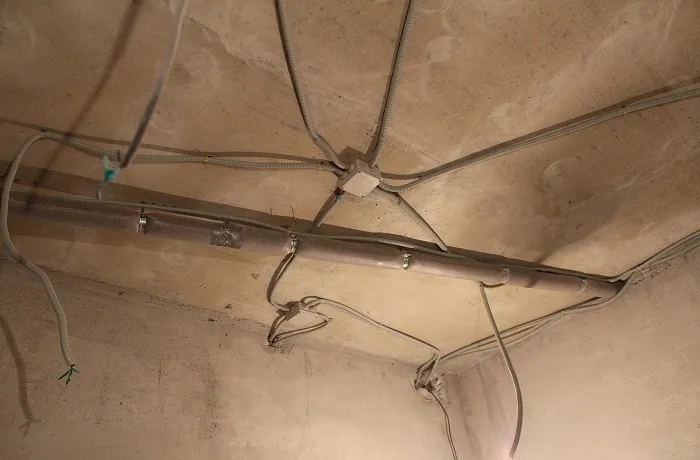

Потолочный монтаж электропроводки

Бывают случаи, когда электрик настаивает на креплении электрических кабелей к потолку. Такой вид монтажа правильно выбрать при соблюдении нескольких условий:

  • Потолки планируется делать или натяжные, или гипсокартонные.

Такие виды потолков надежно скрывают элементы монтажа электропроводки под перекрытием.

Причем применение гипсокартона дает значительно большее поле для творчества, ведь его не обязательно использовать на всей площади потолка. Зачастую листами гипсокартона закрывается только часть потолка, например, по периметру помещения или небольшой произвольный участок.

То есть возможно формирование практически любых потолочных конструкций из ГКЛ, внутри которых монтируются точечные источники света.

  • Если стяжка в квартире уже имеется и нареканий к ее качеству нет.

Вряд ли кому-то придет в голову разрушать хорошую стяжку, тратить на это деньги и время. Тогда вариант потолочного монтажа электрических кабелей будет очень правильным.

  • Если в квартире уже есть чистовой пол и делать новый нет никакого желания.

Наиболее часто пол берегут, если это красивое и дорогое покрытие, например художественный паркет. Отказываться от ремонта в этом случае не стоит, но сделать его так, чтобы сберечь хороший пол.

В вышеописанных случаях выбор потолочной схемы монтажа электропроводки выглядит рациональным и правильным решением.

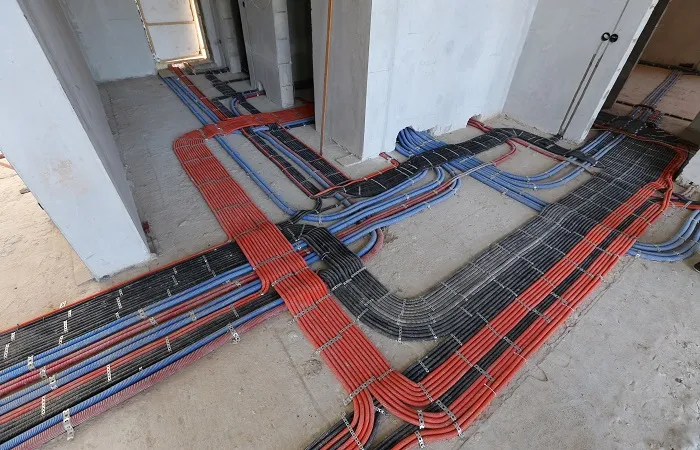

Электропроводка по полу

Электропроводка по полу

Есть три весомых аргумента в пользу выбора проводки по полу:

  • Небольшая и низкая комната, когда каждый миллиметр высоты жилища имеет значение.

Прокладка электрики по потолку неизбежно приведет к уменьшению высоты помещения. Все дело в том, что электрический кабель прокладывается в гофре. Чтобы спрятать эти коммуникации под натяжным или гипсокартонным потолком, необходимо от 3 до 10 см.

  • Случай, когда работы по заливке стяжки так или иначе вам предстоят.

Толщина стяжки в новых квартирах обычно варьируется от 4 до 6 см. Под таким слоем раствора легко можно скрыть все защищенные гофрорукавом электрические коммуникации. Потолок же остается нетронутым, максимально высоким.

  • Затраты на выполнение работы, это самый существенный аргумент.

Современные стандарты электрификации предусматривают установку розеток и выключателей на небольшой высоте от пола. Это правильно, потому что в случае напольной прокладки кабелей уменьшается длина штраб до большого количества конечных потребителей (в среднем длина составляет 90 см от пола).

Сравнив данную ситуацию с вариантом потолочного монтажа электропроводки, можно без труда понять, какого количества работы по вырезанию штраб можно не делать. Суммарное расстояние от потолка до конечных точек может быть в несколько раз больше, чем расстояние от этих точек до пола. Поэтому правильнее делать подводку снизу.

Большая длина штраб сама по себе несет дополнительные затраты на их вырезание. Кроме того, соответственно возрастает потребность в главном материале – электрическом кабеле.

Сравнительная характеристика затрат на разные варианты прокладки электрики

Затраты на прокладку электрики

К примеру, 4-комнатная квартира, оборудованная всеми необходимыми современными электроприборами, в случае правильной сборки качественного электрического щита (где количество автоматов превышает 3), потребует около 2 км проводов при укладке их в пол.

Данная цифра учитывает все возможные потребители: освещение, розетки, слаботочные сети и все необходимые типы кабелей и проводов – NYM, UTP, TV, установочные провода ПВ.

Стоит только сделать прокладку электрики по потолку вместо первого варианта, не меняя количество и места расположения конечных потребителей, тут же получим увеличение требуемой длины кабелей до 2,5 км.

Кроме того, нужно будет больше делать штраб для укладки проводки. Это повлечет удорожание работы из-за увеличения ее объема и износа расходных частей инструмента.

Потолочный вариант, помимо всего прочего, подразумевает расходные материалы, с помощью которых делают крепление кабеля к потолку. Эти расходники абсолютно не нужны при монтаже в пол.

Таким образом, два этих варианта в итоге будут иметь разницу по стоимости реализации в несколько десятков тысяч рублей в пользу прокладки по полу.

Конечно, мы не учли расходы на саму стяжку. И это абсолютно правильно, ведь по условиям нашего анализа мы считаем, что работы по устройству стяжки предстоят изначально, и выбор места прокладки проводки тут ничего не изменит.

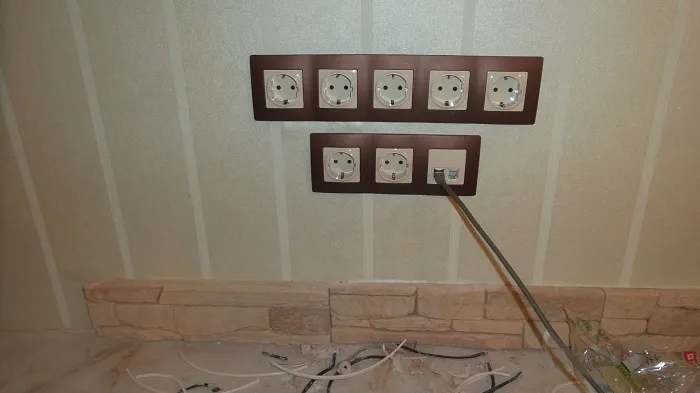

Подключение розеток

Есть и минусы разводки электрики по полу. В таком случае подключение розеток делают последовательно, одну за другой, так называемым шлейфом. В результате снижается надежность системы.

Что же касается заземляющих проводов, то их «шлейфовать» и вовсе не правильно. В результате их делают методом отпайки в углубленных подрозетниках.

Действия в случае затопления

Владельцев жилья по теме напольного монтажа проводов всегда первым вопросом интересует, боится ли такая система затопления.

Однако опасаться подобного развития ситуации не стоит. Ведь по требованиям ПУЭ проводка в квартире укладывается обязательно в гофре. Да и сами кабели обычно имеют несколько слоев защитной изоляции.

Единственное требование – кабель под стяжкой должен быть без соединений и задиров. Правильно укладывать под стяжку только целостные проводники в заводской изоляции. Необходимо во время заливки стяжки следить, чтобы кабель не повредился в процессе проведения работ.

Соблюдение этих нехитрых правил позволит проводке выдержать даже крупное затопление квартиры.

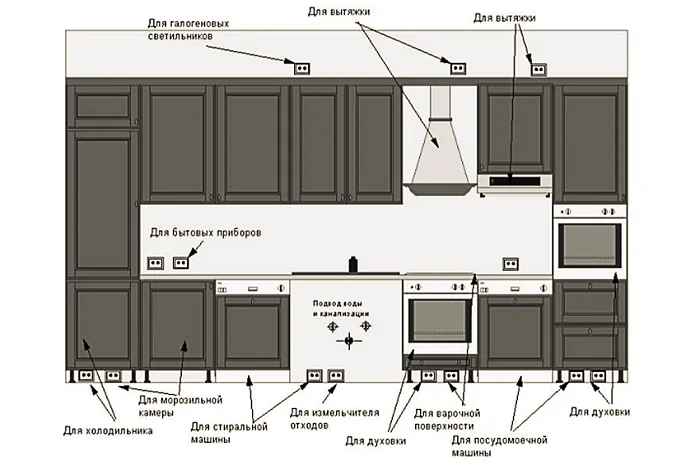

Особенности разводки электрики на кухне

Особенности разводки электрики на кухне

Кухня в современной квартире буквально напичкана различной техникой. Поэтому кабельная линия, проведенная на кухню, испытывает самую большую электрическую нагрузку. Посудомоечная и стиральная машина, холодильник, СВЧ и другие приборы требуют для работы довольно много электроэнергии. Кроме стандартного набора техники, на каждой кухне присутствует множество более мелких специализированных потребителей электричества.

Золотое правило электрика утверждает, что мощную технику правильно подключать через отдельные автоматы, установленные в распределительном щите. В противном случае общая линия для нескольких крупных потребителей может не выдержать нагрузки при одновременном их включении.

Использование отдельных кабелей для каждого крупного потребителя правильно еще и потому, что открывает возможность одновременного включения таких устройств без риска обесточить квартиру вследствие перегрузки сети.

Работа по подключению кухонных розеток подразумевает знание ряда правил и требований. Не приветствуется установка розеток ближе 50 см к газовым плитам. Также следует соблюдать расстояние в 40 см от газовой трубы и плиты при прокладке кабелей. Запрещается установка розеток и прокладка линий вблизи радиаторов отопления. Только соблюдение данных правил позволит сделать электроснабжение кухни качественным, правильным и безопасным.

Нюансы монтажа электропроводки в ванной комнате

Монтаж электропроводки в ванной комнате

До недавнего времени общепринятым был запрет на розетки в ванной комнате. Такое ограничение имело место до 1996 года. И причины тому существенны: повышенная влажность, наличие водораспределительных устройств, трубопроводы и ванна из стали – все это создавало опасность поражения электрическим током. Многие согласятся, что запрет был абсолютно правильным шагом.

Однако время не стоит на месте. Запрет отменили. Основной причиной такого послабления стало появление новейших средств электробезопасности.

В настоящее время разрешается подключение электроприборов в условиях повышенной влажности, если соблюдены следующие условия:

  1. розетки в ванной подключаются к кабельной линии, снабженной УЗО (устройством защитного отключения), ток срабатывания которого не превышает 30 мА;
  2. обязательно используется электрика с заземляющим проводом (защитный ноль TN-S);
  3. необходимо выдерживать минимально допустимое расстояние от розеток до двери душевой кабины в закрытом состоянии, составляющее 60 см;
  4. высота установки розетки должна быть не менее 130 см (от уровня пола).

Какая разводка отопления лучше для частного дома?


Разводка отопления для частного дома зависит от многих факторов, таких как площадь дома, количество и расположение помещений, тип отопительной системы, наличие тепловой изоляции и т.д. Однако, можно рассмотреть несколько наиболее распространенных вариантов разводки отопления.

  1. Однотрубная система с вертикальным подъемом. В этом случае горячая вода подается в одну трубу, проходящую через все помещения дома, а затем возвращается в котел по другой трубе. Это простая и дешевая разводка, но она может приводить к неодинаковому нагреву помещений и увеличению времени на достижение нужной температуры.

  2. Двухтрубная система с горизонтальной разводкой. В этом случае каждое помещение имеет свою собственную трубу с горячей водой, и затем вода возвращается в котел через отдельную трубу. Эта система обеспечивает более равномерный нагрев и более быстрое достижение нужной температуры, но требует больших затрат на установку.

  3. Радиаторная система. Это тип разводки, в котором горячая вода подается в радиаторы, установленные в каждом помещении, а затем вода возвращается в котел. Радиаторы могут быть разных размеров и форм, что позволяет легко регулировать температуру в каждом помещении. Радиаторная система обычно является наиболее эффективной и удобной в использовании, но также является наиболее затратной.

В идеале, выбор разводки отопления для частного дома должен основываться на характеристиках дома и потребностях его жителей. Рекомендуется проконсультироваться с профессионалом в области отопления, который сможет рассчитать оптимальный вариант для вашего дома.

Видео. Как делать электрику в квартире за 1 день
