Вентиляция – залог безопасной и эффективной работы оборудования
Требования к вентиляции помещения с газовым котлом
Устройство вентиляции помещения с газовым котлом
Монтаж вентиляции в помещении с газовым котлом
Вентиляция для газовой колонки
Вентиляция кухни с газовой плитой
Требования к кухонному помещению
Главные правила установки вентиляции в кухне частного дома
Особенности оттока воздушных масс
Устройства для притока воздуха
Правила установки вытяжки в кухонном помещении
Роль вентиляции в помещении с газовым котлом
Требования к вентиляции в частном доме с газовым котлом
Стандартизация вентиляции при эксплуатации газовых котлов
Как устроить вентиляцию газовой котельной в частном доме
Расчёт сечения вентиляции
Испытание вентиляционной системы
Общая информация о котлах, их размещение
Вентиляция для котла: её параметры и схема
Рекомендации при обустройстве воздухообмена

Содержание статьи:

При сгорании природного газа выделяются окислы углерода, азота, серы, формальдегиды. Накапливаясь в воздухе, они вызывают вялость, головокружение, слезотечение и развитие тяжелых заболеваний. Кроме этого, продукты горения бытового газа взрывоопасны. Поэтому любое помещение с газовым оборудованием обязательно оснащается вентиляцией.

Вентиляция – залог безопасной и эффективной работы оборудования

без кислорода невозможна жизнь

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Выбор системы газовой вентиляции в частном доме или квартире зависит от типа котла и особенностей котельной.

Требования к вентиляции помещения с газовым котлом

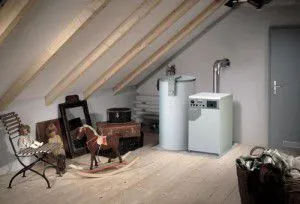

газовый котел можно установить даже в мансарде

Требования к вентиляции помещения с газовым котлом или кухни с плитой схожи.

Газовые котлы с закрытой камерой сгорания комплектуются коаксиальным вентиляционным каналом, по которому одновременно с улицы подается воздух на горелку и отводятся продукты горения.

Монтаж вентиляции в помещении с газовым котлом должен проводиться с учетом технологических требований и нормативов:

К дымоходу подключается не более 2-х единиц газового оборудования вне зависимости от их удаленности и уровня расположения;
Продукты горения должны попадать в дымоход на расстоянии не менее 50 см на разные уровни;
Если подача осуществляется с одного уровня, в дымоход устанавливается рассечка высотой от 50 см;
Вентиляционная система для газового котла в частном доме должна быть абсолютно герметичной. Не допускается минимальная протечка угарного газа и копоти, потенциально опасных для жизни людей;
Швы в местах соединений дымоходов обрабатываются герметиком, устойчивым к высоким температурам;
Для предотвращения возгорания все составляющие системы обеспечиваются термоизоляцией;
Вентиляция предусматривается из расчета: отток в количестве трехкратного воздухообмена, подача в количестве оттока плюс объема воздуха для горения.

Устройство вентиляции помещения с газовым котлом

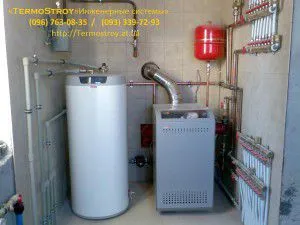

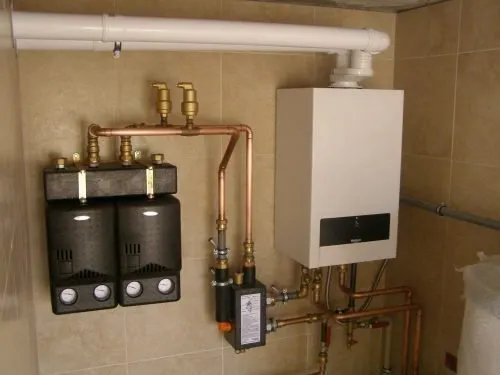

идеальная вентиляция котельной

Существуют следующие типы вентиляции для газового котла в частном доме:

Естественная и механическая по принципу тяги;
Вытяжная, приточная и комбинированная по назначению;
Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Монтаж вентиляции в помещении с газовым котлом

план котельной частного дома

Сделать вентиляционную систему кухни с газовой плитой или котлом не так уж сложно. С этим справится любой хозяин, имеющий базовый набор инструментов и некоторые навыки.

Вытяжная вентиляция

Для устройства вытяжной вентиляции газового котла понадобится:

вентилятор (лучше с обратным клапаном, чтобы в квартиру или дом не проникал воздух из вне);
вентиляционная решетка;
труба-воздуховод из ПВХ подходящего к вентилятору диаметра.

схема приточной установки для помещения с газовым котлом)

Ход работ:

Обозначьте кружком место, где будет отверстие для воздуховода. Диаметр кружка сделайте чуть больше;
С помощью перфоратора просверлите отверстия с малым шагом по кругу и одно в середине;
Аккуратно, молотком и зубилом выбейте середину и получите круглое отверстие, в которое вставляется труба;
Щели между трубой и стеной заделайте пеной или раствором;
Установите вытяжной вентилятор;
Последний шаг – прикрепите вентиляционную решетку, которая придаст конструкции законченный вид и защитит жилье от насекомых и мусора.

Приточная вентиляция

Во время оборудования приточной газовой вентиляции в частном доме следует учитывать несколько важнейших правил.

Основа системы – это приточная установка. Она принимает воздух с улицы, фильтрует, охлаждает или согревает и подает в помещение. Для квартиры или жилого дома подойдет оборудование невысокой мощности бытового назначения. Главный плюс такой вентиляции – тихая работа и обеспечение полного комфорта в помещении.

Простейшим вариантом приточной установки служит приточный вентилятор. Он устанавливается по приведенной выше схеме.

Вентиляция для газовой колонки

стальные воздуховоды гармонично вписываются в современный интерьер

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

защитный зонт (венчает конструкцию);
собственно трубу (делают с термоизоляцией или без);
патрубок проходной отделяет трубу от стены дома;
крепежи-кронштейны;
хомуты устанавливаются на соединениях участков трубы;
переходник от трубы к колонке;
ревизионное окно чтобы проверять состояние дымохода;
емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров. Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

Требования к дымоходу газовой колонки

дымоход снаружиДымоход должен быть выполнен с учетом всех требований СНиП;
К газовой колонке должен подводиться собственный дымоход;
Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа;
Материал для дымохода должен быть устойчивым к воздействию влаги и температуры;
Дымоход должен быть жестко и крепко укреплен на стене, без провисаний;
Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением;
Основной показатель для выбора диаметра дымохода – это размеры входного отверстия;
Дымоход устанавливается вертикально, что обеспечивает отличную тягу;
В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.

Монтаж дымохода для газовой колонки

Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка;
Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами;
Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться;
На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко;
По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

Высота потолков более 2 м 20 см;
Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

с фильтрацией и рециркуляцией воздуха;
с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Проблема решается с помощью специальной вентиляционной решетки, имеющей выход для круглого воздуховода.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

. Содержание

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам. Причины того, что вентиляционная система не справляется со своими обязанностями, могут заключаться в осуществлении ошибок при проектировании, строительстве или же во время очистки вытяжек.

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам

Наиболее эффективным способом узнать качество работы вентиляционной системы является эксперимент с сигаретой, когда в кухонном помещении выкуривают сигарету, а затем возвращаются туда по прошествии 15–20 минут. Если в комнате до сих пор присутствует насыщенный запах дыма, то можно сделать вывод, что требования к вентиляции кухни с газовой плитой не соблюдены.

Требования к кухонному помещению

С учетом установленных норм воздухообмена, кухонное помещение, где будет установлена газовая плита, должно соответствовать приведенным ниже требованиям:

высота потолков не должна быть менее 220 сантиметров;
обязательно присутствие канала вентиляции или открываемой форточки, которая размещается в верхней части окна;
под дверью, которая ведет в кухонное помещение, должна присутствовать довольно широкая щель (при отсутствии щели можно сделать отверстие непосредственно в самой двери, его площадь должна составлять от 25 см2).

Главные правила установки вентиляции в кухне частного дома

Вентиляция кухни с газовой плитой в частном жилище в первую очередь должна подразумевать собой присутствие свободного движения воздуха в комнате. Для этого в здании обязаны присутствовать специальные отверстия, в которые будет входить, и выходить воздух.

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Особенности оттока воздушных масс

Для того чтобы привести в норму вентиляцию на кухне, приложив минимум усилий, следует осуществить монтаж вытяжки. Вентилятор поспособствует вытяжке воздушных масс и различных запахов пищи, возникших над газовой плитой. А с помощью широкого зонта, входящего в комплект вытяжного устройства данные запахи и загрязненные воздушные массы попадут прямо в воздуховод. По такой схеме вытяжка осуществляет принудительную вентиляцию на кухне.

Монтаж качественной вытяжки в кухне, где находится газовая плита, необходим для того, чтобы привести вентиляцию в норму

Стоимость подобной вентиляционной системы может быть довольно высокой, но все напрямую зависит от типа вытяжки и ее дизайна.

Сегодня выделяют 2 типа вытяжных устройств:

обладающие функциями фильтрации и рециркуляции масс воздуха;
обладающие функцией отвода загрязненных воздушных масс наружу.

Первый вид вытяжных устройств трудно назвать элементами вентиляционной системы, поскольку они не принимают абсолютно никакого участия в процессе воздухообмена. А вот второй вид вытяжек полностью обеспечивают удаление загрязненных воздушных масс, и обеспечивает приток свежего воздуха.

Но если в кухне вместе с газовой плитой присутствуют еще и пластиковые окна, то вытяжку следует подбирать более мощную.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Эти приборы считаются лучшими для приточной вентиляции на кухне, а их монтаж не требует никаких особых усилий, поэтому можно выполнить его и самостоятельно. Но если вы никогда не сталкивались с монтажом вентиляционных элементов, лучше обратиться за помощью к специалисту и просто посмотреть за его работой.

Правила установки вытяжки в кухонном помещении

При установке газовой плиты в частном доме или в квартире обойтись естественным вентилированием будет довольно сложно, поэтому следует выполнить монтаж вытяжного устройства, которое обеспечит принудительную вентиляцию для газовой плиты, размещенной в кухне.

Установка такого оборудования не составит особого труда, но для облегчения своей работы следует обратить внимание на ряд правил:

Вытяжки различных газов и запахов из кухни могут быть выполнены из самых разных материалов, но самым оптимальным вариантом будет прибор, обладающий корпусом из алюминия.
Согласно нормам фильтрационное оборудование, размещенное в вытяжном устройстве, необходимо очищать не реже чем один раз в 6 месяцев.
Нет необходимости выкладывать огромные суммы денег для покупки мощного вентилятора. Это связано с тем, что существует вероятность того, что воздуховоды просто не рассчитаны на подобную мощность и будут не в состоянии справиться с потоком вводимых воздушных масс, а это спровоцирует попадание вредных газов и неприятных запахов в другие комнаты жилого помещения.
Всегда следует помнить, что даже самые качественные воздуховоды рано или поздно подвергаются загрязнению. Поэтому прежде чем наводить справки об обустройстве новой вентиляционной системы, следует детально ознакомиться с тем, нет ли возможности привести в должный вид уже существующую систему вентиляции. В этом случае необходимо взять чистый лист бумаги и приложить его к отверстию, предназначенному для отвода воздуха. Если лист прилипнет к решетке, то это свидетельствует о том, что воздуховод функционирует должным образом и гораздо лучше будет немного его модернизировать, нежели устанавливать новую вентиляцию.
Если по своей площади кухонное помещение превышает показатель в 15 м2, то просто не обойтись без второго канала для вытяжки воздуха.

Если же вы впервые сталкиваетесь с особенностями монтажа вентиляционной системы в кухне с газовой плитой, то вам следует обратиться за помощью к газовщикам, они не сделают данную работу, но могут посоветовать, где разместить воздуховоды и прочие элементы вентиляции.

Устройство вентиляции помещений необходимо для организации постоянного обновления воздуха. Это особенно важно, если в доме присутствуют газопламенные приборы — отопительные котлы, водогрейные колонки и кухонные плиты. Приступая к оборудованию вентиляционных устройств, нужно внимательно изучить правила их обустройства и чётко им следовать при проектировании и монтаже.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

При строительстве бани также важно учесть обустройство качественной системы вентилирования. Как обеспечить воздухообмен, чтобы в помещении было комфортно, читайте в нашей статье: https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-3.html.

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности — до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

площадь помещения более 15 м2;
высота потолков не менее 2,2 м;
площадь оконных проёмов более 3 см2 на 1 м3 объёма помещения. Окно должно открываться полностью или быть укомплектовано форточкой;
наличие приточной вентиляции через отверстия по низу двери (4–5 отверстий диаметром не менее 20 мм);
расстояние от стены из негорючего материала до котла не менее 10 см. Допускается установка дополнительной цементно-стружечной плиты или металлического листа для укрытия участка стены рядом с котлом.
Стену, рядом с которой находится котёл, нужно отделать негорючим материалом

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

в пристроенных к жилому дому помещениях;
в отдельных строениях;
на чердаках;
в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

порядок разработки технической документации;
размеры и мощности вентиляционных систем для разного вида строений;
их виды и порядок обустройства.

Как устроить вентиляцию газовой котельной в частном доме

Существуют и применяются несколько видов вентиляции для помещений с газовыми котлами:

приточная;
вытяжная;
приточно-вытяжная;
естественная.

Ни один из перечисленных видов практически не применяется обособленно. Наиболее эффективными способами вентиляции являются комбинации указанных методов в различных сочетаниях.

Естественная приточная вентиляция

Это самый распространённый и обязательный способ подачи свежего воздуха в помещение котельной.

В схеме приточной естественной вентиляции воздух поступает через входные отверстия внизу помещения и удаляется через верхние вытяжные каналы за счёт естестенной циркуляции

Изготовление вентиляционного канала производится следующим образом:

Делается разметка по диаметру трубы с запасом приблизительно в 10 мм. Диаметр трубы воздуховода должен быть не менее 15 см.
Высверливается отверстие. Можно использовать сверло с твердосплавными напайками (для стен из строительного камня) или специальную коронку.
Отверстие под вентиляционный канал делается при помощи перфоратора и коронки или высверливается сверлом по контуру
Вентиляционная труба устанавливается в изготовленный для неё проём с лёгким уклоном в сторону улицы.
Промежуток заполняется монтажной пеной.
Когда пена отвердеет, её выступившие края удаляют и устанавливают заслонку, предназначенную для регулировки величины прохода потока воздуха. Недостатком такого решения можно считать то обстоятельство, что через канал наносится мусор и пыль. Для устранения этого недостатка в трубу стали устанавливать решётку с фильтром, что породило необходимость принудительного продува встроенным вентилятором. Таким образом, естественная приточка стала принудительной.
Выходящую на улицу часть вентиляционной трубы закрывают решёткой для защиты от мусора и мелких животных

Выбирая место для установки вентиляционного канала, следует учитывать то обстоятельство, что его выход должен находиться на расстоянии не менее метра от котла, тогда холодный воздух из него не будет влиять на работу агрегата. Конечно, современная автоматика легко справится с таким обстоятельством, но нет необходимости без нужды её перегружать.

Следует учитывать влияние на работу вентиляционного канала естественной вентиляции внешних условий, включая погоду, но одно его преимущество неоспоримо — он будет работать независимо от электросети, обеспечивая постоянное поступление воздуха извне.

Видео: как сделать вентканал для котельной

Принудительная вытяжная вентиляция

Комбинированные приточно-вытяжные системы с широкими возможностями регулировки состоят из вентиляторов, фильтров и калориферов. По сути — это климатические системы. Учитывая, что современные котлы укомплектованы различными регуляторами, которые в автоматическом режиме управляют его работой в зависимости от микроклимата в котельной, применение таких вентиляционных устройств обеспечивает оптимальную работу отопительного агрегата и способствует значительной экономии топлива.

Системы приточной вентиляции подают и отбирают воздух за счёт работы вентиляторов, установленных в проложенных каналах

В нашей следующей статье представлена подробная инструкция по монтажу приточно-вытяжной вентиляции с расчётами: https://aqua-rmnt.com/ventilyaciya/pritochno-vyityazhnaya-ventilyatsiya-v-chastnom-dome.html.

Канальные и свободные вентиляционные системы

Одной из характеристик для классификации систем вентиляции являются их конструктивные особенности и способ перемещения воздуха.

Канальная система вентиляции предусматривает создание или использование специально выполненных воздуховодов, обусловленных проектом здания. При этом используются различные ниши, монтажное пространство подвесного потолка, вентиляционные шахты. В местах, где в конструкции здания не предусмотрены такие элементы, вентканалы прокладывают непосредственно по стенам и маскируют деталями отделки помещения.

Канальная система вентиляции предполагает прокладку приточных и вытяжных воздуховодов

Нужно отметить, что вентиляция здания не может рассматриваться только для обособленного помещения, пусть даже такого специфического, как котельная. Все воздушные потоки сводятся в единую систему и удаляются из дома принудительным или естественным образом. Газовое оборудование может быть использовано в помещении кухни (плита), ванной комнаты (газовая колонка), гостиной (газовый камин). Принципы воздухообмена во всех этих объектах подчиняются одним и тем же требованиям.

Основным средством транспортировки воздуха являются трубы. Наиболее популярны:

прямоугольные изделия из оцинкованной стали. Они удобны в монтаже, всегда обеспечены комплектующими элементами — углами, отводами и т. д.;
трубы алюминиевые гофрированные. Практически не требуют дополнительных фитингов, поскольку сами по себе являются гибкими изделиями. Достаточно удобны в работе;
воздуховоды пластиковые прямоугольного и круглого сечения.

Все упомянутые изделия могут быть дооснащены декоративными решётками воздухозаборников, шиберами, соединительными элементами. Благодаря их применению монтаж воздухопровода стал простым и доступным для выполнения собственными руками даже без соответствующей квалификации.

Небольшие размеры и вес элементов воздуховодов и наличие всех необходимых крепёжных и соединительных изделий позволяет построить вентканал любой конфигурации своими руками

Порядок выполнения монтажа приточно-вытяжной вентиляции в котельной своими руками:

Пробить отверстия в стене для установки воздухозаборника.
Установить трубу с обратным уклоном в отверстие, зафиксировать монтажной пеной.
Надеть предохранительную сетку на наружную часть воздухозаборника.
Произвести подключение осевого вентилятора, если устанавливается принудительная приточная вентиляция. Смонтировать обратный клапан.
В вентканал устанавливается вентилятор, управляющей подачей воздуха в помещение
Подсоединить к зонту на котле трубу воздуховода, герметичность обеспечить затяжкой хомутом.
Смонтировать трубопровод вентиляционного канала с выводом через крышу или стену дома.
Установить оголовок на трубу вентиляции.
Отработанный воздух выводится из помещения через вентиляционный канал с установленным на крыше аэратором

Видео: какие трубы использовать для вентиляции

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
Скорость потока массы воздуха (не менее 1 м/с).
Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

V — объём воздуха для сгорания топлива;
L — длина помещения;
S — ширина помещения;
H — высота помещения;
n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Расход воздуха в м3/час при скорости в м/с
1	2	3	4	5	6	7	8
100	28,3	56,5	84,8	113	141	170	198	226
125	44,2	88,3	132	177	221	265	309	353
140	55,4	111	166	222	277	332	388	443
160	72,3	45	217	289	362	434	506	579
180	91,6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Видео: расчёт воздухообмена в котельной

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Вам также может быть полезен материал о паспортизации вентиляционных систем: https://aqua-rmnt.com/ventilyaciya/pasport-ventilyatsionnoy-sistemyi.html

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания. Успехов вам!

. Содержание

Частный дом, в случае невозможности подключения централизованных коммуникаций (отопление, горячая вода), требует строительства автономных систем. Для этой цели оптимальным вариантом является монтаж газового котла и сопутствующих линий.

Вентиляционная система в частном доме для газового котла — это необходимость

Обязательно соблюсти требования по воздухообмену, чтобы эффективно выводились продукты горения, постоянно поступал свежий кислород. Вентиляция для газового котла в частном доме имеет свои особенности устройства и функционирования.

Общая информация о котлах, их размещение

Газовый котёл – оборудование, позволяющее нагревать и поддерживать на определённом температурном уровне воду за счёт тепловой энергии, получаемой в результате горения газа. Процесс горения газа сопровождается выделением побочных продуктов, которые несут существенную угрозу для здоровья человека.

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

Площадь не менее 4 кв. м.
Объём помещения не менее 8 куб. м.
Высота потолка не менее 2,2 м.
Ширина входного проёмы не менее 80 см.
Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

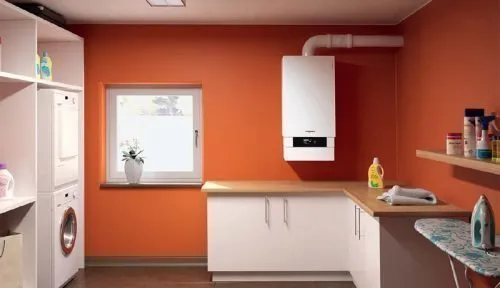

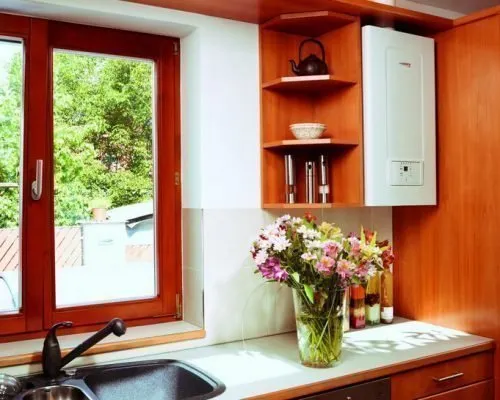

Настенный газовый котел можно разместить в кухне

Какие задачи решает воздухообмен:

Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
Создаются оптимальные условия для эффективной работы оборудования.
Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

По принципу создания тяги: естественная или принудительная.
По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

Мощность прибора, его функциональные особенности.
Площадь помещения.
Нагрузка на котёл (частота использования).
Наличие окон, дверей.
Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
Вентиляционный канал должен быть герметичен.
Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
Система должна состоять из негорючих материалов.
Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

Пространство от горизонтальной трубы до потолка не менее 20 см.
Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

Оборудуется канал для выведения дыма.
Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.

Диаметр воздуховода рассчитывается исходя из мощности котла

Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.

Пример расчёта параметров воздухообмена:

Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

Выход горизонтально в стену.
Выход в стену с изгибом и подъёмом.
Вертикальный выход в потолок с изгибом.
Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

газовый котёл;
угловой коаксиальный отвод;
коаксиальная труба;
отводчик конденсата;
фильтр;
защитная решётка;
горизонтальный и вертикальный наконечники;
накладка на крышу.

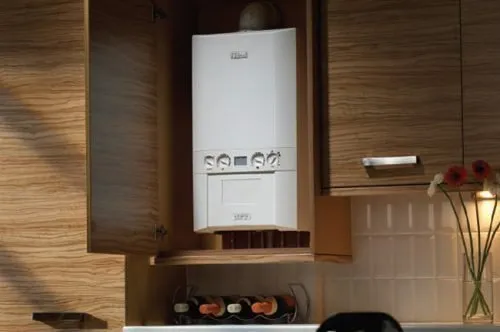

Где установить газовый котел на кухне?

Установка газового котла на кухне зависит от ряда факторов, таких как размер кухни, наличие необходимого пространства для установки и соответствующих систем подвода газа и водоснабжения. Во многих случаях газовый котел устанавливают на кухне, так как там уже имеются все необходимые коммуникации.

Однако при установке газового котла на кухне необходимо соблюдать определенные требования безопасности:

Котел должен быть установлен на специальном креплении, которое должно быть прочно закреплено на стене или на полу.
Котел необходимо устанавливать на расстоянии не менее 1 метра от газовой плиты или других источников открытого огня.
Необходимо обеспечить хорошую вентиляцию помещения, чтобы избежать образования угарного газа.
Котел необходимо подключать к газовой линии и системе водоснабжения только с использованием качественных и соответствующих требованиям материалов и комплектующих.
Установку газового котла лучше всего доверить профессиональным мастерам, которые смогут провести работу безопасно и в соответствии с требованиями нормативных документов.

Таким образом, установка газового котла на кухне возможна, но требует соблюдения определенных правил и требований безопасности. Перед установкой необходимо тщательно изучить инструкции и рекомендации производителя, а также проконсультироваться с опытными специалистами.
