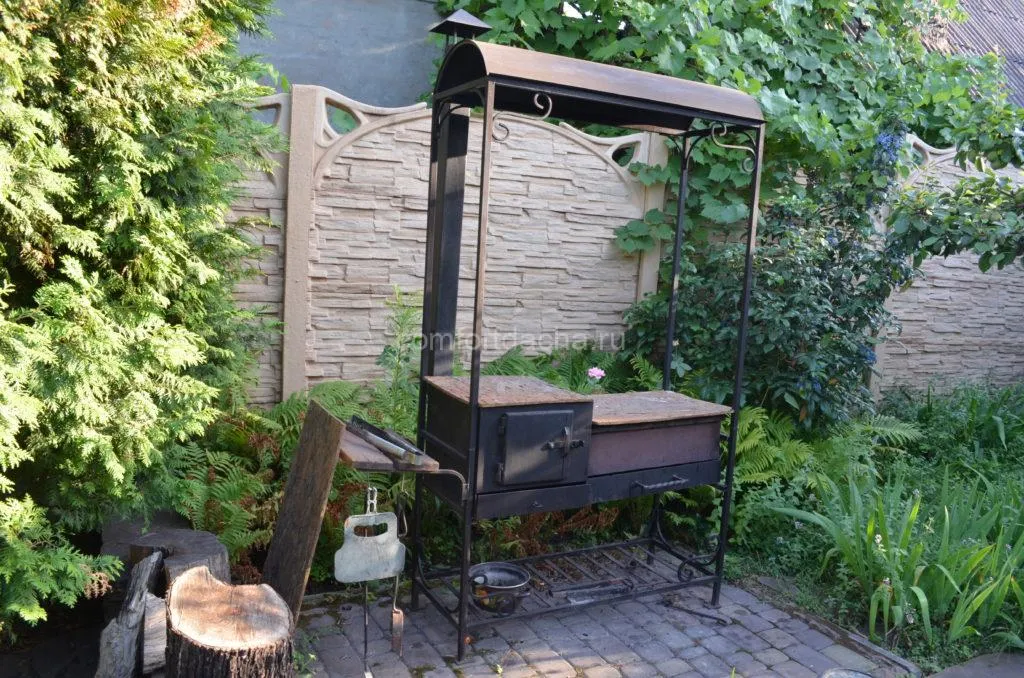

Мангалы из металла с крышей: конструкция своими руками
С приходом летнего сезона человеку трудно усидеть дома, особенно когда приближаются праздники. В это время он отправляется на дачу либо на открытую местность. Нужно согласиться, что никакое застолье, проводимое в этот промежуток времени, не обойдётся без традиционного блюда — шашлыка. Конечно же, природа не следует капризам человека, поэтому даже в летние праздники на улице может начаться дождь. В этой ситуации как нельзя лучше поможет мангал с крышей.
Мангал с навесом
Приготовить овощи, мясо, рыбу и другие вкусные блюда можно различными способами. Самым популярным считается — приготовление на мангале, оно помогает придать пище особенный запах и вкус.
Поездка за город на открытую местно чаще всего включает в себя установку переносного мангала небольшого размера. Но для использования в домашних условиях можно создать конструкцию более крупного размера, а именно мангал с крышей. Для создания такой конструкции можно использовать простой метал, а можно и другие материалы.
Мангалы для дачи с крышей, конечно же, считаются бесспорными лидерами среди других конструкций, которые созданы для приготовления шашлыка. Кроме привлекательного вида, они также считаются более практичными и удобными. Очень часто при производстве дополнительно применяют элементы отделки и ковки.
Конечно, простой мангал под крышей дома, чтобы защитить пищу от попадания влаги. Но такой вариант считается пожароопасным, и не во всех случаях кровля выступает настолько, чтобы послужить навесом.
Главным и наиболее весомым достоинствам мангала с дополнительной крышей — защита кулинара, а также продуктов питания при готовке от природных осадков и палящих солнечных лучей. При этом жарить шашлык на таком устройстве можно будет круглый год, несмотря на погоду.
Несмотря на весомые достоинства устройства, такие мангалы также обладают и своими недостатками:

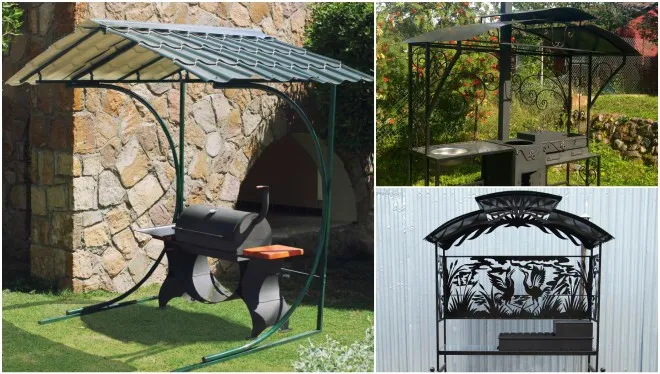

Основные виды мангала с крышей
Выбор готового устройства с навесом не будет ограничиваться простой конструкцией. Есть множество видов мангала, среди которых можно будет выбрать именно тот, что будет максимально подходить к:
Существует множество моделей мангалов с навесом. Главными разновидностями устройств считаются:
Каждый описанный вид обладает своими характеристиками использования и выполняет особые функции при готовке. Приготовление продуктов в такой конструкции становится настоящим удовольствием.
Крыша может быть создана таким образом, чтобы весь дым, который поднимается вверх, выходил через своеобразную вытяжку. Хотя во многих случаях кровля создаётся покатого типа. Такая конструкция помогает осадкам не застаиваться, а дополнительно установленные желобки и сетка создают полноценный отвод лишней воды.
Создание своими руками
Многие предпочитают создавать мангал с крышей своими руками. В этом случае можно создать действительно хорошую модель, аналоги которой найти будет невозможно. Если вы обладаете определёнными строительными навыками, то создать такую конструкцию будет нетрудно.
Составлять чертёж конструкции в этом случае лучше всего будет профессионалам. Которые смогут с точностью определить все параметры устройства и учесть все требования хозяина. Это исключит возможность переделывания изделия в будущем.
Постоянное расположение любого устройство будет предполагать создание крепкого фундамента. Мангал с крышей в этом случае не будет исключением. Ножки лучше всего будет глубоко погрузить в основание —это поможет придать особую надёжность и фиксацию конструкции.
Аккуратность проведения работ по сварке повлияет на качество и внешний вид готового изделия. Все швы нужно хорошо зачистить специальным препаратом, который не даст возникнуть коррозии.
При использовании мангала пользователь может выявить некоторые недочёты расчётов, которые можно легко исправить. Чтобы не допустить поломки устройства, в процессе создания конструкции следует использовать метал только лучшего качества, на котором не будет никаких дефектов.
Толщина металлического листа окажет влияние на время использования готовой конструкции. Такой металл при периодическом воздействии огня и перепадах температуры также может сильно ухудшить свои характеристики.
В самом мангале нужно обязательно создать отверстия определённого размера. Они помогут создать определённую тягу при горении дров. Помимо этого, можно сделать специальные прорези для создания более надёжного крепления шампуров при жарке пищи.
Следуя заранее нанесённой разметке, на металле нужно вырезать фрагмент будущей конструкции. При этом с каждой стороны нужно оставить по 3−4 дополнительных сантиметров стыков. С помощью специальных болтов сварочного устройства происходит сборка мангала с креплением главных частей друг к другу.
По окончании сборки можно начать крепление крыши на мангал, что предполагает применение дополнительных прутов и уголков для создания надёжного каркаса. Высота стоек будет определена индивидуально в зависимости от выбранного варианта конструкции. Наилучшей альтернативой простому мангалу станет устройство с монтированной крышей.
Строение крыши
Так как крыша будет устанавливаться на не совсем простом объекте, то ей придётся выдерживать особую нагрузку, например, высокие температуры либо обволакивание дыма.
Мангал, как главный атрибут для комфортного отдыха за городом, существует почти у каждого дачника. Он может покупаться по случаю либо создаваться по вдохновению. В любом из этих случаев вам останется лишь немного улучшить устройство, создав на нём надёжную крышу.
Для установки такого устройства лучше всего использовать лишь прочные материалы. Жар, идущий снизу, будет провоцировать процесс образования своеобразного конденсата сверху, поэтому приоритет нужно отдавать материала, которые будут обладать следующими качествами:
Лучше всего реагирует на перепады температуры и повышенную влажность профнастил. У листа из металла такого класса есть особое полимерное покрытие, которое не даёт ему ржаветь и добавляет особой красоты. Вы сможете найти профнастил именно в том цвете, который будет хорошо смотреться с общей стилистикой участка.
Опорный каркас для такой крыши можно создать, сварив металлический профиль и трубы. Хорошая крыша получится из:
Сотовой карбонат же для этого использовать не стоит. От воздействия высокой температуры он может просто загореться.
Какого размера создать крышу для мангала — решать только вам. Сам показатель будет зависеть от того, какие именно задачи на неё нужно возложить. В любом случае крыша должна превышать общую площадь оборудования. Только так она сможет полностью защитить угли, а также пищу от воздействия дождя и ветра. Лучше всего будет выбирать материал с некоторым запасом.
Какой именно использовать материал — можно рассчитать по специальному рабочему чертежу, если. Без создания плана все деньги могут быть потрачены просто так. Хотя на самом дачном участке всегда найдётся применение даже самым маленьким обрезкам современных кровельных материалов.
Если говорить о формах крыш над мангалом, то они могут быть самыми разными:
Каждый представленный вариант будет хорош в использовании по-своему. Крыша может создаваться капитальной либо облегочной, с трубой или же без неё. К созданию трубы стоит присмотреться тщательнее. Труба, находящаяся над жаровней, поможет улучшить качество тяги и защитит от слишком едкого дыма. Он не будет воздействовать на глаза готовящего пищу, и гостей, которые сидят поблизости. На создание пирамидального типа дымосборника хватит всего двух метров широкой трубы.
Решая, какую именно форму крыши выбрать, нужно помнить, что она должна хорошо смотреться в архитектурном строении самого участка. Особо важным этот факт становится для стационарных конструкций, которые будут находиться во дворе круглый год.
Как установить конструкцию
При особом желании можно создать стационарную конструкцию, не перемещая её по участку. Это является важным фактом, так как пространство возле мангала можно хорошо украсить, создав для этого неповторимый экстерьер, а именно:
В зависимости от того, какого размера будет установленное устройство, определяется участок его постоянного расположения. В непосредственной близости с самим домом такую конструкцию устанавливать не стоит. Дым при готовке может проникать в жилое помещение.
При определении с местом размещения мангала для готовки нужно помнить о том, что сырые продукты и уже готовую пищу переносить на дальние расстояния не следует. Запах от рыбы и мяса может выветриться ещё при переносе блюда на стол.
Мангал с крышей также должен обладать дворницей, где будут находиться запасы дровишек. Помимо этого, в такой конструкции есть все нужные полки, на которые можно поставить не только мясо, но и кухонную посуду и другую утварь, необходимую в приготовлении блюда. Сам мангал будет эксплуатироваться годами и не даст конструкции покрываться ржавчиной ранее установленного срока.
Как выбрать конструкцию
Есть несколько критериев, которые нужно в обязательном порядке учитывать при выборе устройства. При создании конструкции нужно учесть:
Если же говорить о других критериях, то они будут не такими важными, так как не будут играть особой роли в конструкции и её использовании. Хотя выбирать предстоит самому пользователю, поэтому решать будут ли в конструкции дополнительные детали — только ему.
Установка ножек
Мангал, сделанный своими руками, хорош своей оптимальной высотой. При создании к жаровне можно будет прикрепить ножки совершенно любой высоты. При готовке с такими параметрами вам не придётся согинаться либо переворачивать шампуры присев на корточки. Определить оптимальную высоту ножек можно с помощью теста. Для этого берётся рулетка, одной ногой заступают на начало ленты, а после становятся прямо и сгибают руки в локтях почти под прямым углом. Такой показатель нужно зафиксировать.
От полученного показателя нужно и выбирать высоту жаровни, с помощью него вы получите нужную длину ножек. Установка лёгкого навеса на мобильном мангале будет лучшим вариантом. Такой навес хорошо защитит от воздействия внешней среды и не даст скапливаться едкому дыму поблизости с мангалом. У крыши навесного типа можно будет изменять угол наклона, а также регулировать общую высоту.
Источник

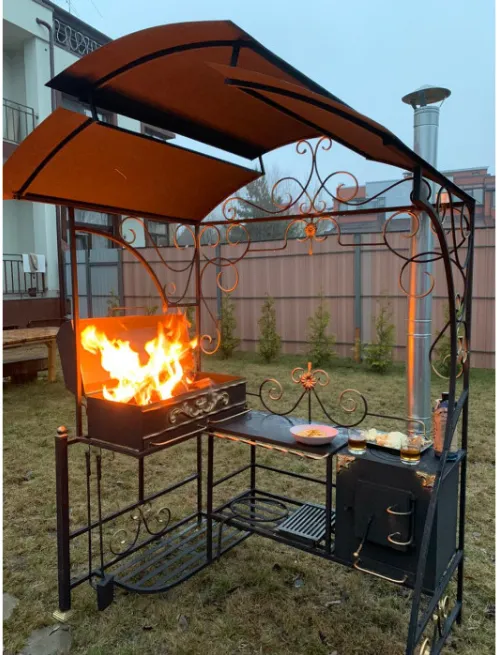

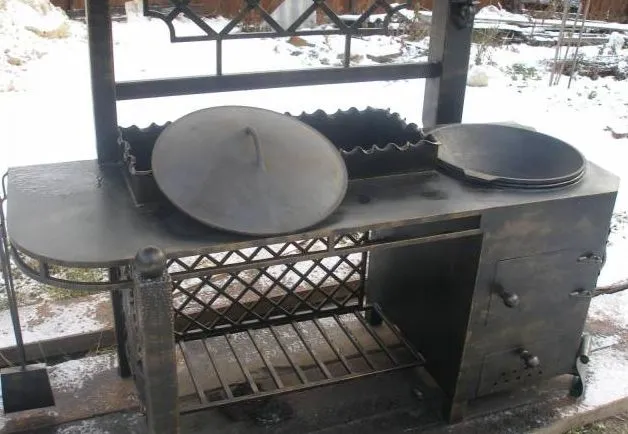

Как сделать мангал с крышей и печкой под казан своими руками
Какой частный дом без кованого мангала с крышей? Это обязательный атрибут хозяйства, возле которого летом и весной собирается семья ради вкусного шашлыка. И покупать его совсем не обязательно – можно сделать самостоятельно, пользуясь этими инструкциями!
Особенности и преимущества
Начать стоит с того, почему мангал с крышкой лучше кирпичного – компактность. Не нужно строить огромную станцию посреди двора. Небольшой мобильный мангал с крышей и печкой почти не занимает места и стоит меньше!
Стоит учесть, что мангал под навесом и с крышкой – разные вещи. Первый имеет стационарную конструкцию, его невозможно перенести. Второй же, в случае необходимости, может быть перенесен. А если добавить колеса, то есть можно будет транспортировать вообще без усилий.
Сделать мангал с крышей из металла сможет каждый, кто умеет работать со сварочным аппаратом и болгаркой. Причем на это уйдет не более суток, если есть необходимый материал и инструмент.
Материалы и инструменты
Итак, чтобы сделать мангал под крышей подготовьте:
Изготовление своими руками

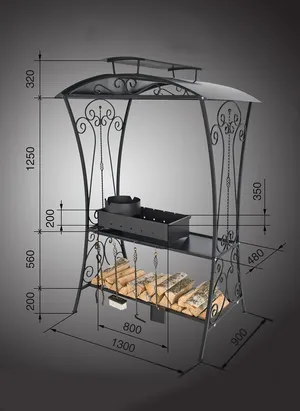

Габариты
Естественно, перед изготовлением необходимо составить чертёж с указанием всех размерностей. Габариты подбирайте индивидуально – под вас, но за основу можно взять готовые проекты.
Обычная высота – 1 метр. Это устоявшийся стандарт, который подойдет для людей любого роста. Ширина емкости подбирается под шампуры. Обычно она не превышает 30 сантиметров. Если планируете готовить на барбекюшной решетке, то ее высота составляет 25 сантиметров.
Крышка возвышается над емкостью на 100 сантиметров. Ниже опускать ее не стоит, так как дым будет идти прямо в лицо.

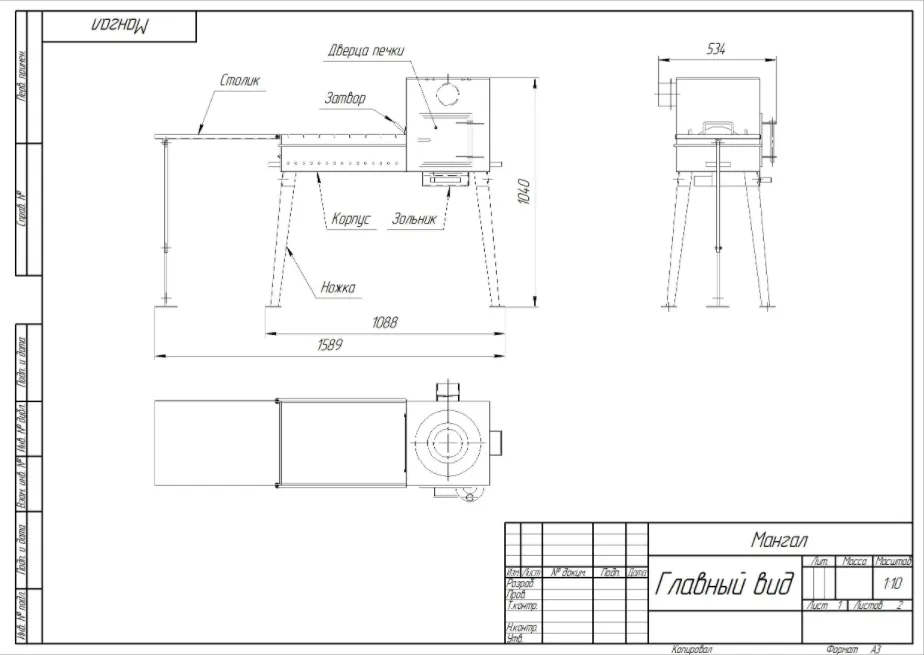

Разработка чертежей
Итак, мангал под крышей изготавливается в соответствии с разработанным чертежом. Он необходим не только для создания плана работы, но и для расчета необходимого материала.
Для начала рассчитайте размеры емкости и крышки. Тут стоит учесть, сколько шашлыка вы обычно готовите, и какие шампуры (решетки) используете. Вот чертеж с основными размерами.

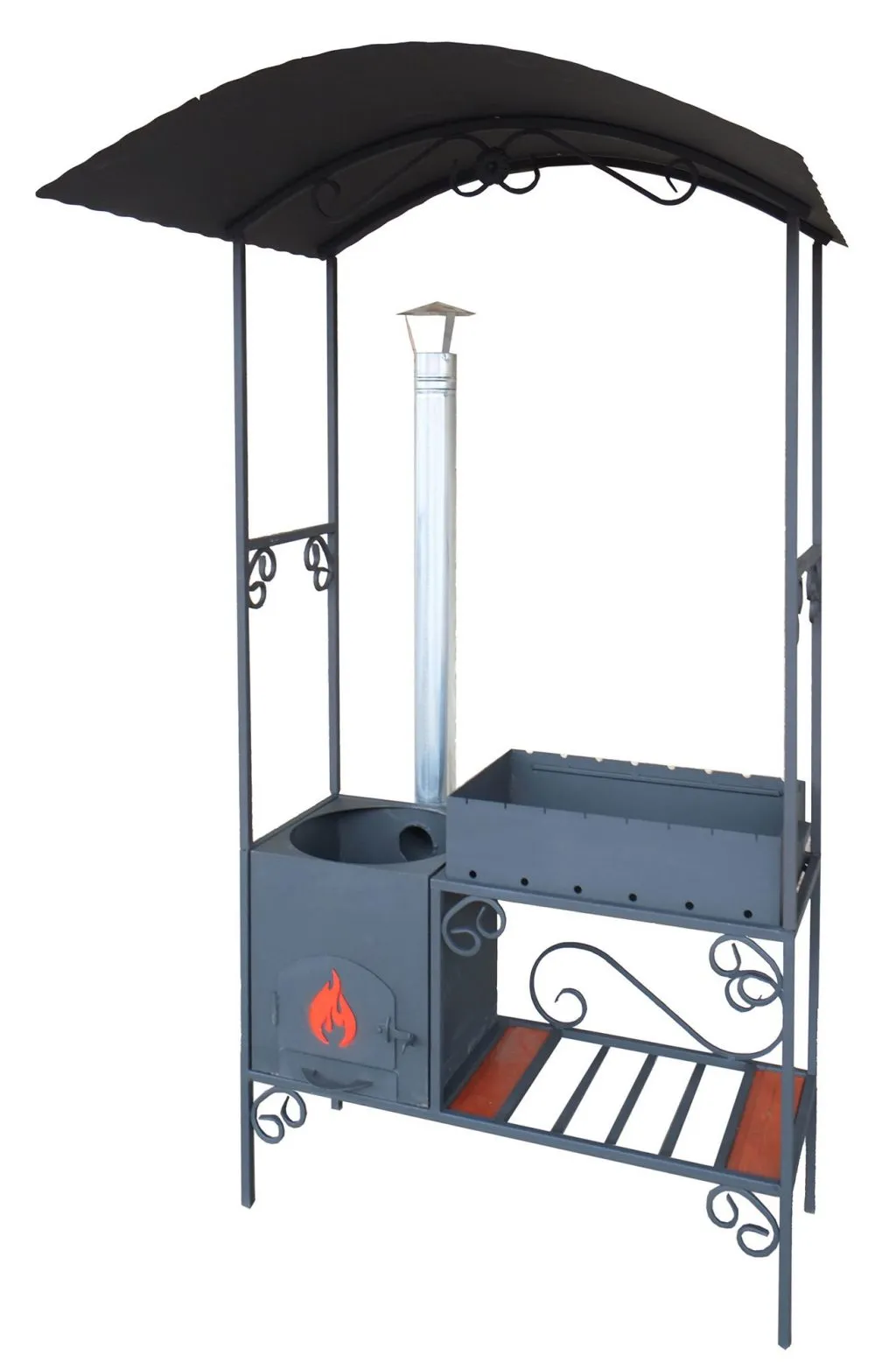

Если вас интересует мангал с жаровней и печкой под казан, можете воспользоваться этой схемой. Вне зависимости от конструкции, можно использовать обычный стальной лист.

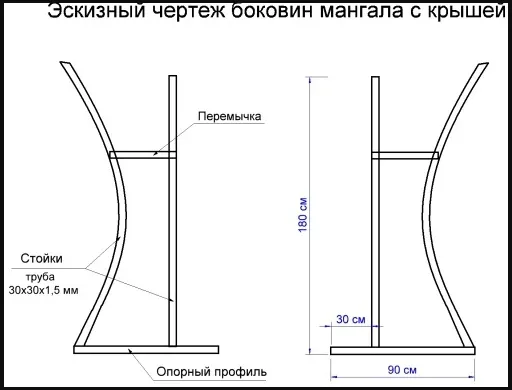

Что касается крыши, то проще всего сделать отдельные боковушки. Для их изготовления, можно воспользоваться этим чертежом. Они подойдут для емкостей любого размера и имеют усредненный размер. Размер крыши над мангалом берется из периметра верхних граней боковушек.
Она создается также из обычного стального листа.
Инструкция по сборке
Если для крыши вы использовали оцинкованный лист – его шкурить не нужно!
Для покрытия воспользуйтесь обычной мангальной акриловой краской. Она продается в банках и аэрозолях. Рекомендуется брать второй вариант, так как толстый слой и подтеки краски не нужны. Если мангальная зона изготовлена из металла с вороненым покрытием — красить ее не нужно.
Если вы собираете мангал с навесом для дачи – необходима термостойкая эмаль. Так как на дачи вы не сможете постоянно следить за сохранностью металла, лучше перестраховаться. Эмаль намного гуще, ложится толстым слоем и менее подвержена временному износу.

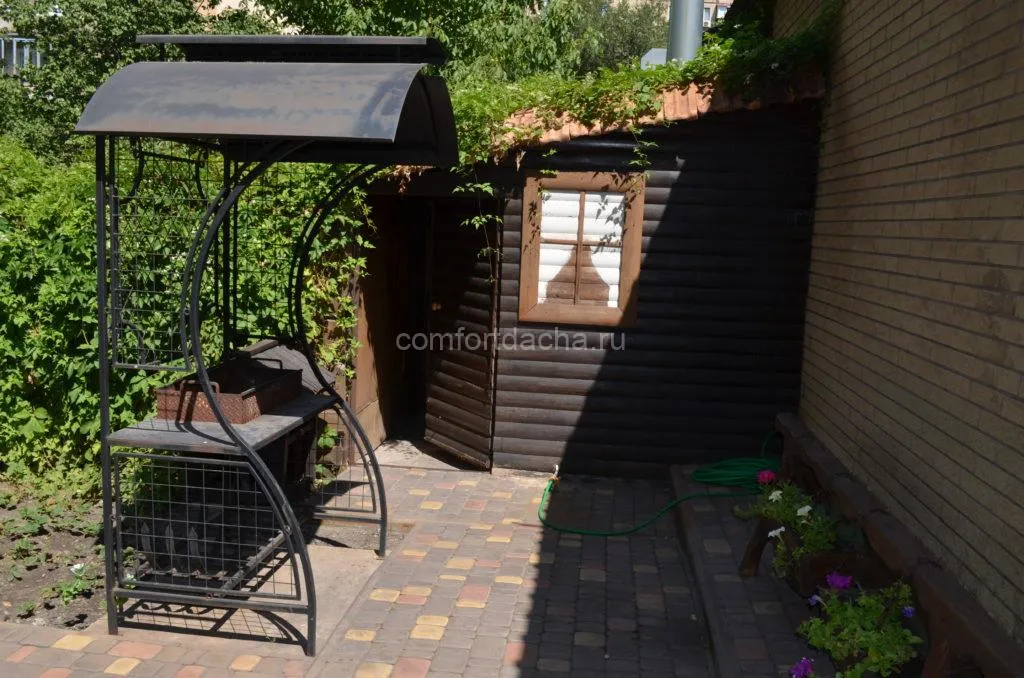

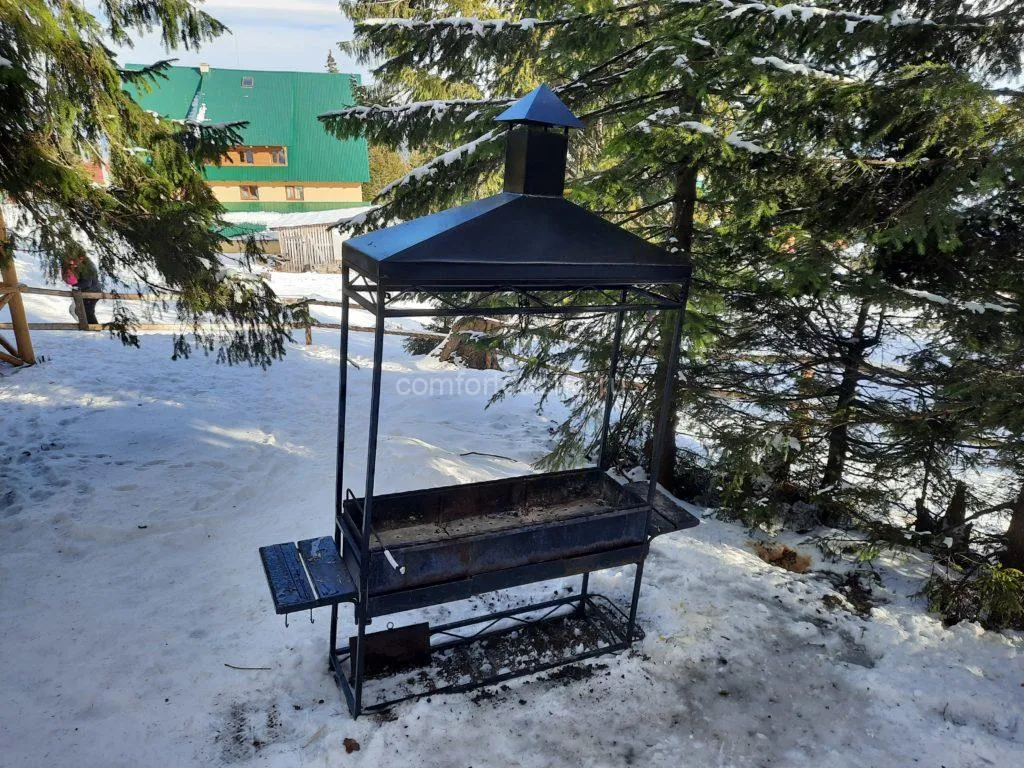

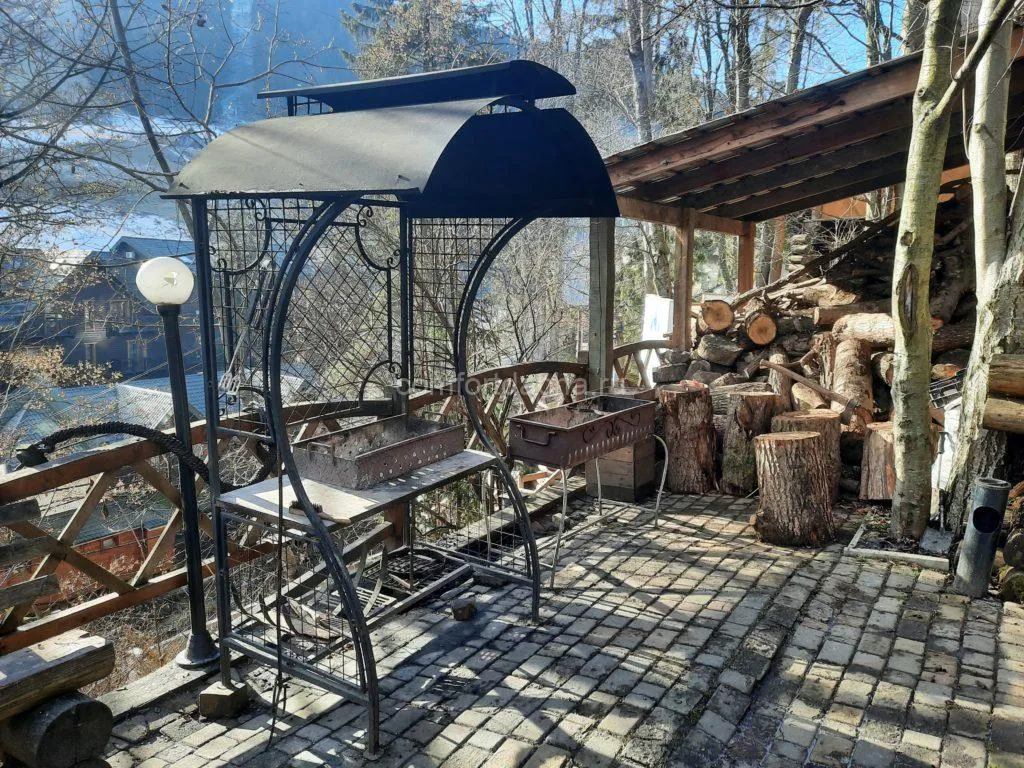

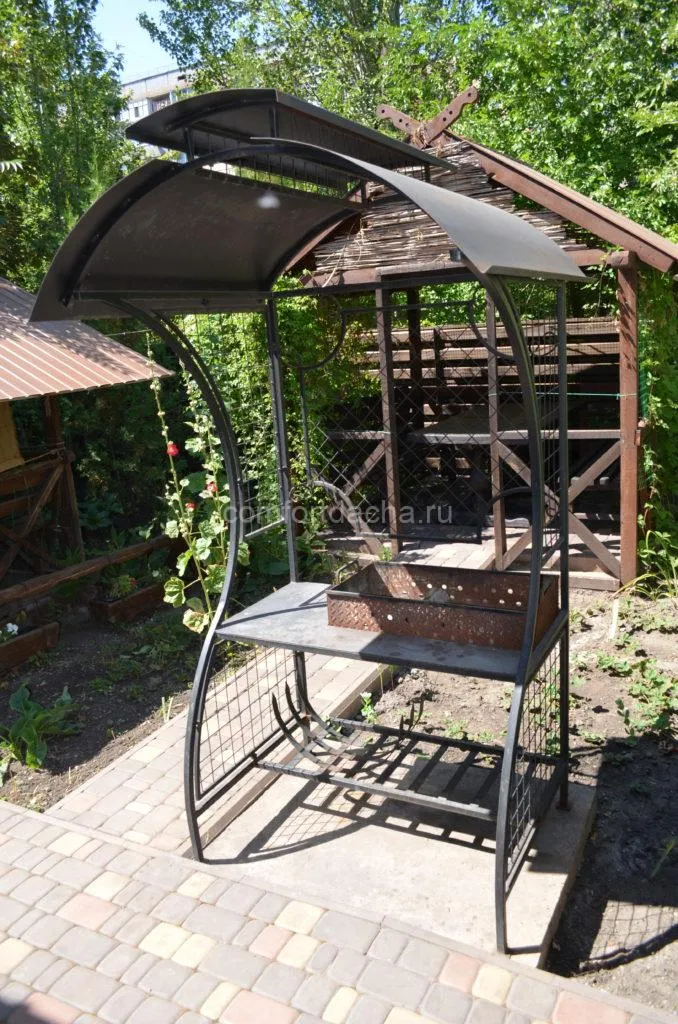

Готовые модели, фотогалерея
Ниже вы можете посмотреть красивые фотографии мангалов. Здесь вы можете найти интересную идеи для создания собственной зоны барбекю.
Источник
Мангал своими руками: как сделать из железа, чертежи, размеры, фото
Мангал из металла, изготовленный самостоятельно, намного надежнее купленного в магазине. В этой статье мы расскажем, как сделать мангал своими руками на примере трех моделей: от небольших шашлычниц до удобной жаровни на перевозимой подставке. А рекомендации мастеров, пошаговые инструкции, схемы, чертежи и фото помогут в предстоящей работе.
Технические особенности и правильные размеры
Перед изготовлением нужно выбрать правильные размеры мангала для шашлыка. С подробными инструкциями по выбору всех характеристик знакомьтесь в статье «Идеальные размеры мангала».
Изготавливать можно по готовым чертежам, которые вы найдете в статье, или подкорректировать их под свои индивидуальные потребности.
За изготовление мангала своими руками может взяться даже новичок с начальными познаниями в сварочных работах и немного умеющий резать металл болгаркой.
Вариант простой шашлычницы с минимумом сварочных работ
Для изготовления жаровни размерами 800х350х200 мм понадобится примерно третья часть цельного листа металла 1250х2500 мм. Чертеж для раскроя листа:
Чертеж раскроя стандартного листа металла, развертка мангала
Готовая развертка
Как сделать простой мангал:
Съемные ножки можно сделать из арматуры. Для этого на дно аккуратно привариваем 4 гайки, а на концах прутьев нарезаем резьбу.
Готовое изделие обрабатывается металлической щеткой для удаления шероховатостей. По желанию красим жаростойкой краской.
Как сварить мангал своими руками
Конструкция отличается удобством переноски. Жаровня представляет собой универсальную основу для других моделей, которые можно размещать на стационарных и перевозимых подставках, а также встраивать в комплексы.
В отличие от предыдущего способа изготовления самодельного мангала цельный лист металла брать не обязательно. Подойдут металлические куски подручных средств, из которых выкраиваются 5 деталей необходимых габаритов:
Если для дна подобрать более толстый металл, изделие прослужит дольше.
Если вы хотите на даче поставить стационарный мангал, который не намерены разбирать, в схему можно внести корректировки. В этом случае ножки из профильной трубы или уголка будут не только служить опорой, но и объединять части корпуса.
Детали иногда соединяют крепежом, но более надежно – при помощи сварки. Арматура придаст прочности готовому изделию, и его не «поведет» при нагреве, даже если жаровня сделана из тонкой стали.
Жаровня стационарная на крепкой подставке
Особенность этой модели – разбирающаяся подставка, сделанная из профильной трубы.

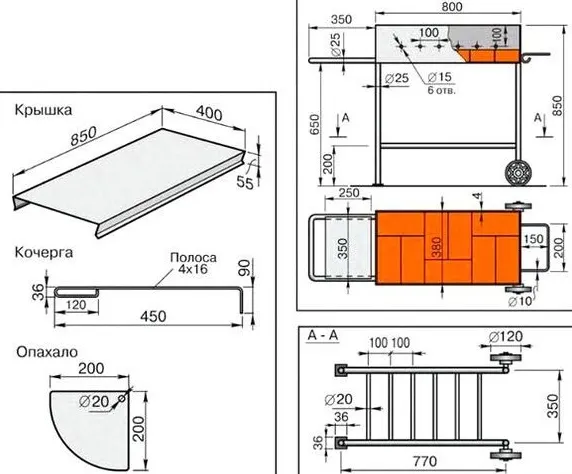

Как делать мангал на подставке с разделочным столиком
В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:
В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.
Технология изготовления жаровни аналогична предыдущему варианту:
На чертежах схематично показаны отверстия в мангале для поступления воздуха и расстояния между ними, а также пазы под шампуры. Почему их делать не обязательно читайте в статье «Идеальные размеры мангала».
Подставка под мангал: чертежи с размерами.
Изготовление каркаса из трубы 20х20 мм:

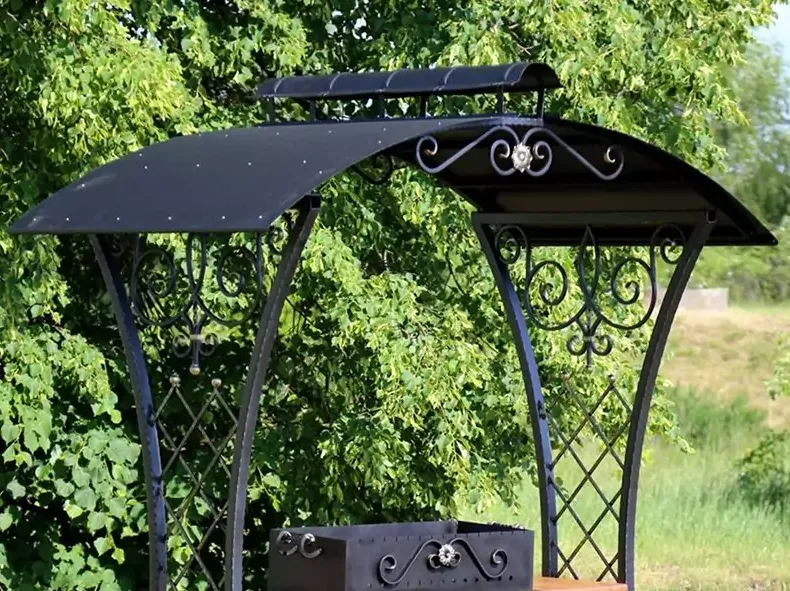

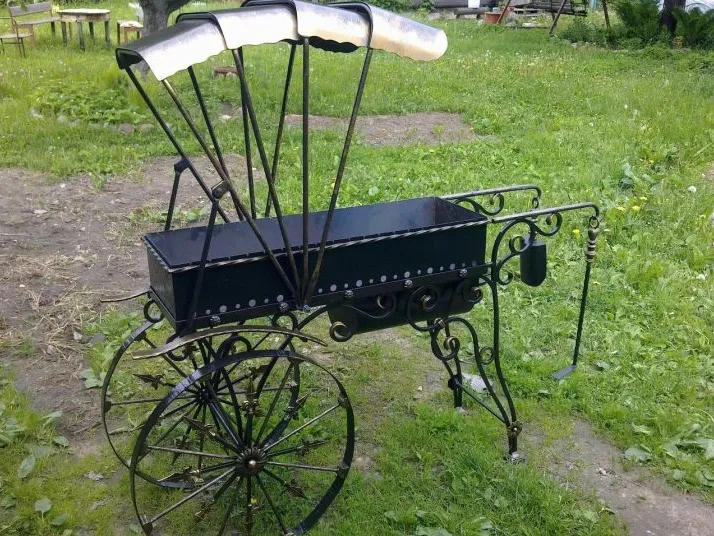

Красивые мангалы с коваными элементами
Кованые элементы придают изделию своеобразие, легкость и индивидуальный стиль. Даже простая накладка или завитая ручка на жаровне делает ее непохожей на остальные шашлычницы.
Кованые элементы носят не только декоративный характер, а и придают прочности конструкции. Советы мастера как правильно сварить мангал с применением готовых кованых элементов смотрите в динамичном 7-минутном видео:
Как изготовить мангал без сварки своими руками читайте в статье «Разборный мангал».
Источник
Как сделать мангал с крышей своими руками на даче: чертёж с размерами
Мясо приготовленное на кухне не получится таким сочным, как на мангале. Запах дыма, хрустящая корка и максимальное количество витаминов от продукции – это может подарить только жаровня. Любой дачник задумывался о покупке мангала с крышей. Это оборудование, вне зависимости от погоды, позволяет насладиться горячими блюдами.
Общее описание мангала с навесом
Перед покупкой мангала с навесом, нужно определиться с вариантом, который полностью будет соответствовать ожиданиям. К примеру, можно приобрести, как стационарную конструкцию, которая будет установлена на территории, так и переносную модель, которую можно сложить и загрузить в машину. Обычно, люди предпочитают разборные варианты, их можно отвезти куда угодно.
Мангалы для дачного участка с крышей, чаще всего делают из металла, эти модификации считаются самыми долговечными, доступными и простыми в плане использования. Они не требуют подготовки и строительства сложного фундамента. Чтобы заказать мангал с навесом недорого, нужно изучить общие особенности оборудования, оно должно подходить не только для жарки шашлыка, но и например оборудоваться решёткой для готовки мяса и овощной продукции.
Самыми дорогостоящими являются металлические модели, с разнообразными узорами и элементами ковки, такие мангалы смотрятся изыскано и красиво.
Кованые грили с навесом могут устанавливаться полностью обособленно, и располагаться под крышей веранды или беседки, но в этом случае стоит быть особенно внимательными и располагать такое устройство, как можно дальше от легковоспламеняющихся жидкостей и больших деревьев.
Если вы хотите заводскую модификацию жаровни, то в стандартный комплект помимо самой конструкции, входит подстолье, кочерга и решётка.
Достоинства и недостатки
Основные преимущества мангалов с крышей:
Не взирая на большое количество плюсов, у таких мангалов есть и минусы:
Виды, особенности конструкции
Основные разновидности конструкций с навесом:
Вышеперечисленные модели, имеют свои особенности и плюсы. Не забывайте, что от типа мангала зависит, как будет готовиться еда, сколько порций вы получите на выходе и многое другое.

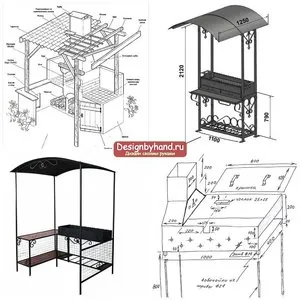

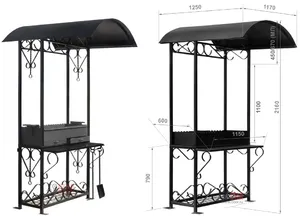

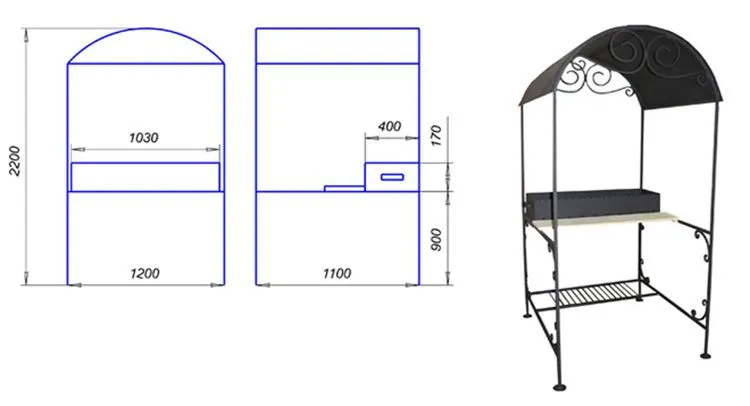

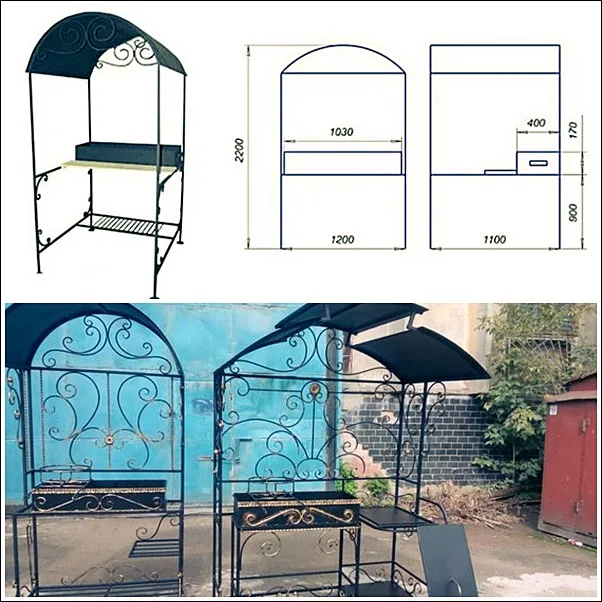

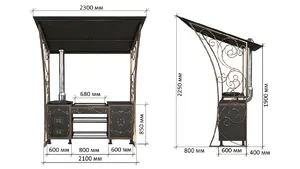

Чертежи с размерами
Вы можете скачать чертеж конструкции с навесом из сети или сделать его самостоятельно.
Перед изготовлением металлического мангала, нужно определиться с его размерами. Изначально стоит ориентироваться на количество людей, которые постоянно или периодами могут отдыхать одновременно. Если семья маленькая, из 4-5 человек, то вполне подойдет компактная модель, около 500×300 миллиметров.
Если мангал нужен для пикников, где будет присутствовать более 10 человек, то нужно посчитать примерное количество стержней для мяса и добавить к расчетным размерам по 100 мм по краям.
Важно! Если хотите использовать решетку, то можно рассчитать размерные характериски по ширине, исходя из параметров готовой детали (купленной решетки). Важно не проектировать гриль слишком глубоким, иначе мясо будет долго готовиться и не прожариваться местами.
Необходимые для работы инструменты, материалы
Для создания мангала из металла с крышей подготовьте:
Возможно, не все из списка пригодиться, но лучше заранее перестраховаться, тогда у вас точно получится сделать мангал с крышей.
Как сделать мангал с крышей своими руками
После сбора нужных материалов и приспособлений, можно переходить к изготовлению мангала с крышей. Пошаговая инструкция изготовления закрытого агрегата:
Внимание! Необходимо правильно выбрать материал для кровли, так как на него будут действовать высокие температуры, огонь, пар и т. д. Отлично подойдет профнастил, керамическая черепица, металлическая черепица.
Также важно, чтобы крыша была больше жаровни в плане размера. Крайняя кровельная часть должна быть на 0,5–0,8 м дальше, чем жаровня. Высота крыши подбирается исходя из роста тех, кто будет пользоваться агрегатом. Крыша не должна мешать вам, она должна быть чуть выше вас.
После завершения работы, можно покрыть детали из метала грунтовкой, а потом лакокрасочными материалами. Причем для покраски лучше взять специальную эмаль, обладающую термической стойкостью. Также самодельный гриль можно украсить уже готовыми коваными компонентами.
Полезные советы для начинающих
Рекомендации для начинающих:
Не забывайте про общие рекомендации связанные с мангалом, и тогда ваши пикники будут проходить отлично.
Уход и эксплуатация
Если вы сделали мангал с навесом своими руками, то с уходом все просто, выполняйте следующее:
Эти простейшие рекомендации позволят грилю служить долго, не теряя своей красоты.
Теперь подробнее об эксплуатации мангала с крышей своими руками из металла:
Сделать своими руками мангал с навесом – означает обзавестись полезным агрегатом, он обеспечит все семейство вкусными и горячими блюдами, приготовленными на углях. Наличие крыши защищает кулинара и продукцию от различных осадков. Также, искусно созданная и украшенная мангальная зона своими руками из металла станет восхитительным элементом декора загородного участка.
Если вы не готовы тратить время на самостоятельное изготовление, вы можете купить готовый мангал в магазине. Перед покупкой стоит проконсультироваться со специалистом по поводу конкретной модели жаровни.
Источник
