Размеры многоуровневого потолка из гипсокартона с подсветкой: создание и дизайн

Предлагаем вам ознакомиться с многоуровневым потолком из гипсокартона с подсветкой, который можно изготовить своими руками. В статье вы найдете размеры и инструкции для создания потолка, который станет настоящей изюминкой вашего интерьера.

Содержание:

изумляет своей красотой. Создается впечатление, что самостоятельно это великолепие воспроизвести невозможно. Мы догадываемся, что можно сделать каркас и обшить его гипсокартоном, а потом прикрутить несколько светильников. Но совсем другое дело, когда потолок состоит из нескольких уровней, каждый из которых имеет свое отдельное освещение. На самом деле даже человек без опыта в состоянии создать нечто подобное.

Если есть достаточно времени, чтобы набраться теоретических знаний, а также возможность попытаться воплотить эти знания, то нет ничего невозможного. Просто нужно быть готовым к тому, что на создание шедеврального потолка с не менее изумительной подсветкой потребуется немало времени, сил и терпения.

Что представляет собой многоуровневый потолок

Чтобы понять, как проводится монтаж многоуровневых потолков из гипсокартона с подсветкой, нужно сначала разобраться с тем, что они собой представляют. Если потолок состоит из двух и более уровней, то он может называться многоуровневым. Обычно делают два или три уровня. Зачастую двух уровней вполне достаточно, чтобы полностью преобразить потолок, а вот четыре уровня это уже явный перебор. Мало того, что скрадывается слишком много пространства, так еще и вся конструкция будет выглядеть громоздко и нелепо.

потолок с подсветкой фигурный потолок с подсветкой Подвесной потолок с подсветкой потолок со скрытой подсветкой

Несколько уровней используется для того, чтобы сделать разводку проводов, скрыть вентиляцию и прочие коммуникации. Также второй ярус каркаса с гипсокартоном помогает устанавливать светильники в нишах и коробах. Благодаря этому свет распределяется по комнате не так, как от источников прямого освещения.

По такому принципу делается парящий потолок из гипсокартона с подсветкой. Все светильники спрятаны и виден только свет от них из-за чего создается впечатление, что часть потолка словно парит.

Освещение на потолке может быть открытым (светильники видно) и скрытым (светильников не видно). Особую популярность набирает скрытое освещение. Оно не бьет в глаза, а также позволяет преподать комнату в новом свете, в прямом и переносном смысле. Именно многоуровневый потолок из гипсокартона с подсветкой позволил воплотить в жизни эту идею. Несколько уровней позволяют спрятать освещение в любом месте и подавать его в комнату под любым углом.

варианты подсветки потолкаПодача света может происходить под любым углом

На какие нюансы еще нужно обратить внимание?

  1. Без схемы многоуровневый потолок почти нереально собрать. Нужен хотя бы самый примитивный набросок. Желательно сделать чертеж с указанием всех необходимых параметров для сборки подвесной конструкции. Причем следует указать не только форму каждого уровня, но и точки размещения освещения.
  2. Зачем вам нужен многоуровневый потолок? Он будет служить для зонирования помещения? Это такой элемент декора? Он необходим чтобы спрятать все коммуникации? На эти вопросы нужно заранее ответить самому себе, чтобы понимать, зачем затевается ремонт.
  3. Разобравшись с предыдущими двумя пунктами, можно будет понять, сколько же ярусов нужно сделать, два, три или может быть четыре.
  4. Следует определиться со светом. Будут использоваться точечные светильники, светодиодные ленты, галогенные лампы или что-то еще.

Создание эскизов, схем и чертежей

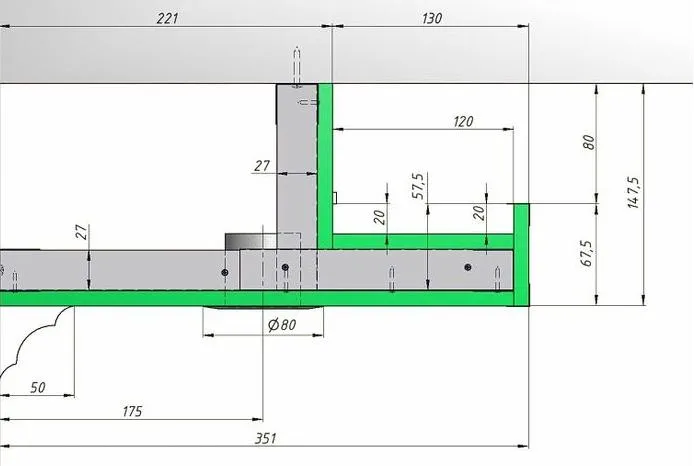

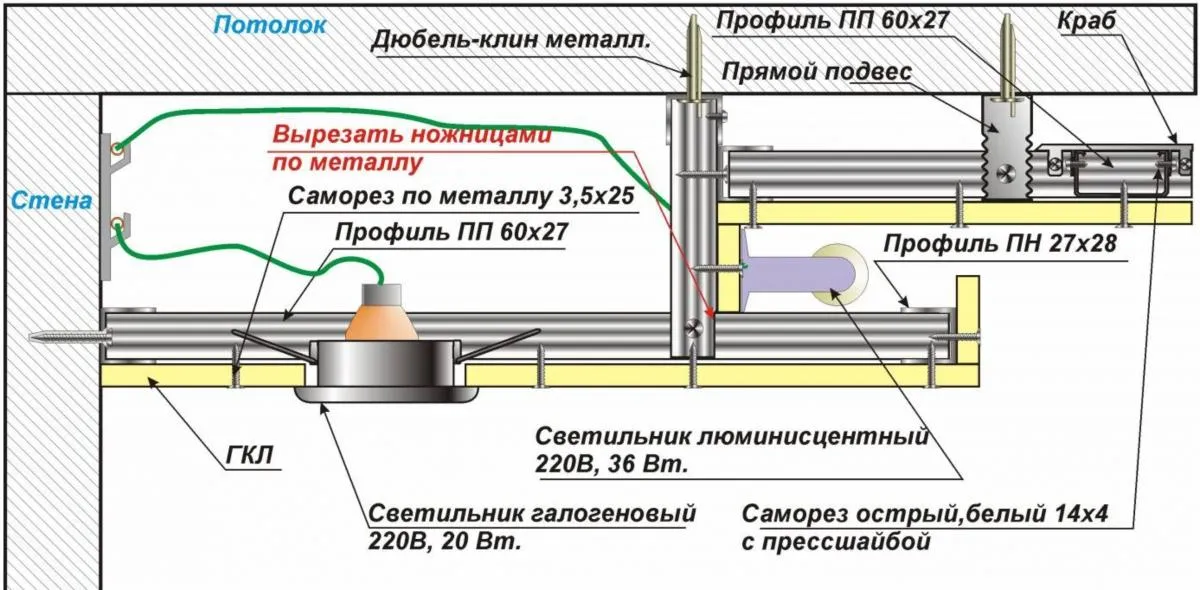

размещение светильников на потолкеСхема подвесного потолка из гипсокартона с подсветкой

На этой стадии нужно определиться с дизайном будущей конструкции, а потом и с количеством ярусов. Мы будем всё рассматривать на примере двухуровневого потолка из гипсокартона, ведь это наиболее популярная конструкция. Если уровней больше, то они делаются по такому же принципу, как и второй уровень.

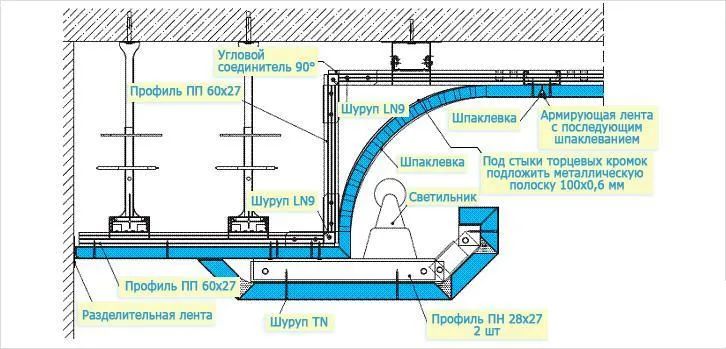

скрытая подсветка потолкаСхема двухуровневого потолка из гипсокартона с подсветкой

Придумать дизайн можно самостоятельно, но сначала лучше посмотреть на существующие примеры. Из них можно узнать, что в моде криволинейные элементы. Может показаться, что вам не по силам собрать криволинейный многоуровневый потолок из гипсокартона с подсветкой, но это лишь поначалу. Потратив время на эскиз, придет понимание того, что всё не настолько уж и сложно.

скрытая подсветка фигурного потолка комбинирована подсветка на потолке многоуровневый потолок с подсветкой потолок с парящими элементами

При создании чертежа нужно указать не только места крепления светильников и форму потолка, но также и места расположения всех профилей, чтобы правильно собрать конструкцию. Размещать всю эту конструкцию на глаз не рискнет даже бывалый мастер.

Подбор светильников

Перед установкой каркаса нужно подумать о светильниках, что будут использоваться. Заранее нужно определиться с бюджетом, ведь разброс цен колоссальный. Также следует заранее знать, будет освещение выполнять свою основную функцию или играть роль элемента декора.

Некоторые системы освещения настолько мудреные, что их установка может потребовать привлечь специалиста. Поэтому о простоте установки также следует подумать заранее. Обычно подвесные двухуровневые потолки из гипсокартона с подсветкой используют следующие разновидности ламп:

  • светодиоды;
  • лампы дневного света;
  • лампы накаливания;
  • оптоволоконные светильники;
  • галогенные лампы.

Чаще всего используют встраиваемые светильники, классические люстры и светодиодные ленты.

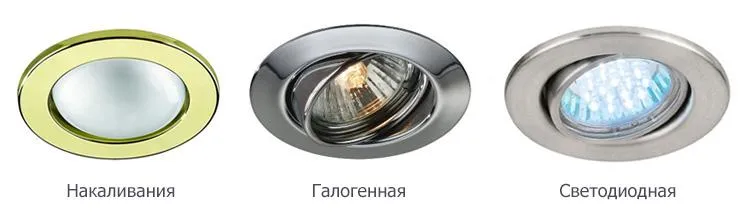

виды точечных светильниковОсновные разновидности точечных светильников

Не обязательно останавливаться на чём-то одном, ведь можно комбинировать. Подвесные потолки очень часто оснащают точечными светильниками. Их нужно много, чтобы дать достаточно света, зато такое освещение можно равномерно рассредоточить по всей комнате. Они используются для зонирования площади, выделяя её своим светом. Такие светильники предпочитают из-за простоты работы с ними.

Лампочки и провода могут сильно раскаляться, что чревато проблемами. Плохая изоляция, слабая проводка и неправильный монтаж освещения могут стать причиной плавления проводки и появления неприятного запаха. В самых худших сценариях возможно даже возгорание.

Оптоволоконное освещение используется вдобавок к основному, ведь само по себе оно не даст достаточного количества необходимого для комнаты света. Да и его стоимость явно не в бюджетном сегменте. Еще одной декорацией может выступать светодиодная лента. Вариантов вполне достаточно, чтобы после ремонта получить желаемый результат.

Усредненные показатели соответствия тепловой отдачи
Лампа накаливания (Вт) Светодиодная лампа (Вт)
45 4
50 6
65 8
80 10
100 12
125 15
160 18

Подготовительные работы и разметка поверхности

Перед тем как собирать многоуровневый потолок из гипсокартона с подсветкой потребуется провести еще несколько подготовительных работ. Нужно будет запастись стандартным крепежом и инструментом для таких работ.  Речь идет о различных профилях, подвесах, лазерном уровне, потолочном гипсокартоне, шуруповерте и т.д. Также следует продумать разводку проводки, подготовить гофры и крепеж для электропроводов. Если нужно проложить новую проводку к потолочному освещению, то лучше штробить стены сейчас, а не потом.

С самим потолком особе делать ничего не нужно. Разве что убрать рыхлую штукатурку, чтобы она не сыпалась на голову во время работы. Кто-то любит удалять с потолка старые покрытия вроде краски и обоев, но это делать незачем. В конечном итоге всё спрячется гипсокартоном. А вот карниз и люстру придется снять.

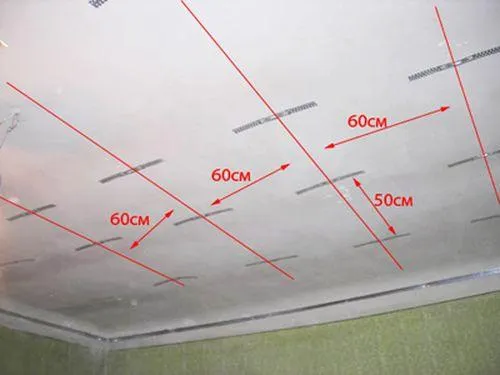

типичная разметкаПример стандартной разметки потолка

Теперь переходим к разметке. Это вполне стандартный процесс, не требующий особых умений. Нужно найти самую нижнюю точку потолка. Это легко сделать при помощи лазерного уровня. С водным уровнем поиск немного затянется. От этой точки отступают вниз как минимум на толщину профиля. Возможно, придется отступить на 10 см, если потребуется использовать утеплитель или делать разводку проводов под освещение на первом уровне потолка. Получившаяся метка переносится на все стены, и проводятся линии, которые будут указывать на нижнюю границу крепления направляющего профиля.

Чтобы легко собрать каркас двухуровневого потолка из гипсокартона с подсветкой необходимо провести еще 4 параллельных линии на каждой из четырех стен. Эти линии будут на 8-10 см ниже тех, что только что были сделаны. Они будут указывать нижнюю границу направляющих для второго уровня. Если требуется, то также обозначается и третий уровень.

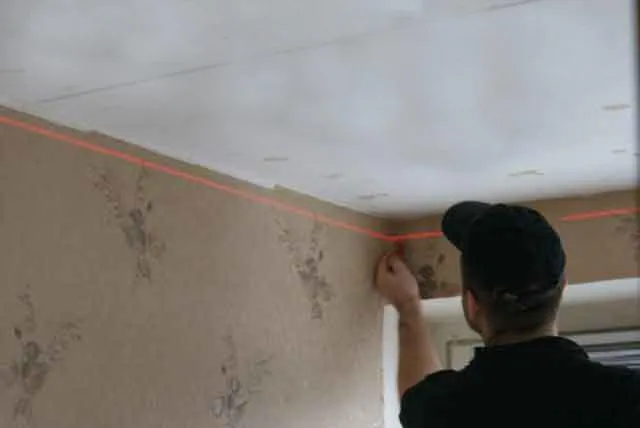

использование лазерного уровняС лазерным уровнем вся работа выполняется в разы быстрее

На потолке с шагом 50-60 см от края до края проводятся параллельные линии. Они обозначают места крепления стоечного профиля, что будет вставляться в направляющие, и к которому будет крепиться гипсокартон. На этих линиях по всей длине с шагом 60 см делаем пометки крестиком. Здесь будут установлены подвесы.

Первоначальная разметка на этом заканчивается. Сразу не выйдет расчертить всё под потолок из гипсокартона с нишей для подсветки. Поэтому разметка для ниши будет делаться на первом уровне для второго.

Основы сбора каркаса первого уровня

Базовый уровень потолка собирается по стандартной схеме. Есть конечно вариант, когда центр оставляется пустым для натяжного потолка, а каркас собирается вокруг него, но мы его рассматривать не будем.

Направляющий профиль крепится по периметру стены, где делалась разметка. Сразу стоит прикрепить направляющие для всех уровней. Для этой работы потребуются дюбеля и перфоратор (крепления с шагом 60 см вполне достаточно). Постоянно помогаем себе уровнем, чтобы не было перепадов высоты.

Профессионалы при определенных условиях могут крепить сразу каркас и для второго уровня. Но для такой работы нужен большой опыт и определенный тип конструкции. Так что лучше потратить немного больше времени и материалов, но наверняка сделать всё красиво.

В отмеченных местах потолка на два дюбеля крепятся подвесы. После этого в направляющие вставляют стоечный профиль четко по линиям на потолке. Если всё сделать правильно, то он будет проходить как раз под подвесами. Обычно собирая многоуровневый потолок из гипсокартона с подсветкой используют направляющие размером 28*27 см и стоечные профили размером 60*27 см. В этом случае профили отлично садятся друг в друга и держатся достаточно крепко.

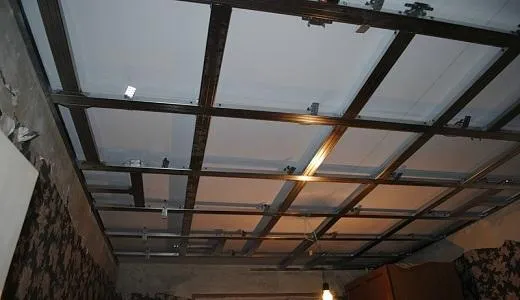

каркас подвесного потолкаКлассический каркас для первого уровня подвесного потолка

Скрепить профиля между собой лучше всего просекателем. Но это может быть проблемой для новичка, который не сможет подобрать правильный инструмент для работы с потолочным профилем. Поэтому может быть, гораздо проще воспользоваться маленькими саморезами по металлу, так называемыми клопами.

Стоечный профиль крепится к подвесам саморезами. Чтобы он не ушел ниже или выше заданного уровня нужно натянуть нить (леску) поперек стоечных профилей на уровне нижней части направляющих. Для большей надежности между стоечными профилями вставляются перемычки с шагом 60 см. Для этого нужно будет нарезать профиль, подрезать его края и просто вставить в каркас. Таким нехитрым образом собирается каркас подвесного потолка, к которому можно крепить гипсокартон.

Нюансы монтажа каркаса для последующих уровней

Если двойной потолок из гипсокартона с подсветкой имеет акцент на центральной части, то его можно сделать легко. Особенно если в центре будет прямоугольник. Речь идет о случаях, когда вторым уровнем является обрамление по краю потолка, или вторым уровнем выступает лишь центральная часть потолка. В этих случаях базовый каркас можно собирать сугубо по центру или сугубо по краям (зависит от ситуации). В итоге в пустых участках потолка сразу делается каркас для второго уровня. Ниже можно увидеть примеры сборки каркаса всех уровней сразу.

Большой потолочный каркас двухуровневый каркас сложный каркас

Для создания криволинейных конструкций используются подрезанные направляющие. Для этого, в зависимости от ситуации, у направляющего профиля разрезаются ребра с шагом 5-8 см или с таким же шагом разрезаются одно ребро и спина. В первом случае профиль будет гнуться вовнутрь и наружу, а во втором случае его можно будет легко сгибать в стороны.

Гнущимся профилем хорошо создавать окружности, облака, дуги, волны и прочие геометрические формы. Его крепят к гиспокартону, потом опускают перемычки вниз, к которым крепят такой же подрезанный профиль, что повторяет заданную форму. В итоге получается фигурный каркас, а многоуровневый потолок из гипсокартона с подсветкой приобретает красивые формы. С помощью этого же профиля можно создавать каркас первого уровня, если в этом будет необходимость.

Если форма потолка не слишком сложна, то второй уровень каркаса можно крепить к первому уровню еще до обшивки гипсокартоном. Если же в планах много криволинейных фигур, то лучше обшить первый уровень гипсокартоном, а потом уже к нему крепить второй уровень. При этом не нужно забывать, где находятся профили, ведь крепить новый уровень к ним куда надежнее, чем просто к гипсокартону.

Создание короба для скрытой подсветки

Короб из гипсокартона на потолке с подсветкой – это один из способов создания освещения на многоуровневом потолке. Такой короб сооружается из направляющего и стоечного профиля, а также гипсокартона. Для этого на потолке крепится направляющая параллельно профилю, прикрепленному к стене. Потом в потолочную направляющую вставляют стоечные вертикальные перемычки с шагом 40 см. В настенную направляющую вставляют профиль, также с шагом 40 см. Вставленные перемычка и профиль крепятся между собой под прямым углом.

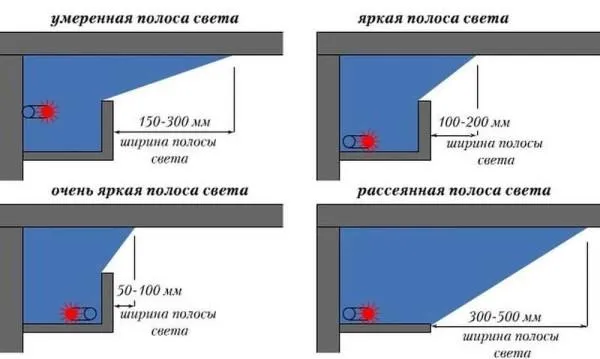

размеры коробаВозможные размеры короба для скрытой подсветки

Параллельный потолку профиль должны еще выступать на 10-15 сантиметров после того как будет скреплен со стоечной перемычкой. Этот выступ и будет обеспечивать создание скрытой подсветки в коробе. Получится конструкция с множеством профилей, что выступают за пределы вертикали стоечных профилей, к которым они крепится. Поэтому по ободку монтируется еще один профиль. После этого конструкцию можно будет обшить гипсокартоном. В итоге должен получиться короб и ниша, куда будет установлена скрытая подсветка.

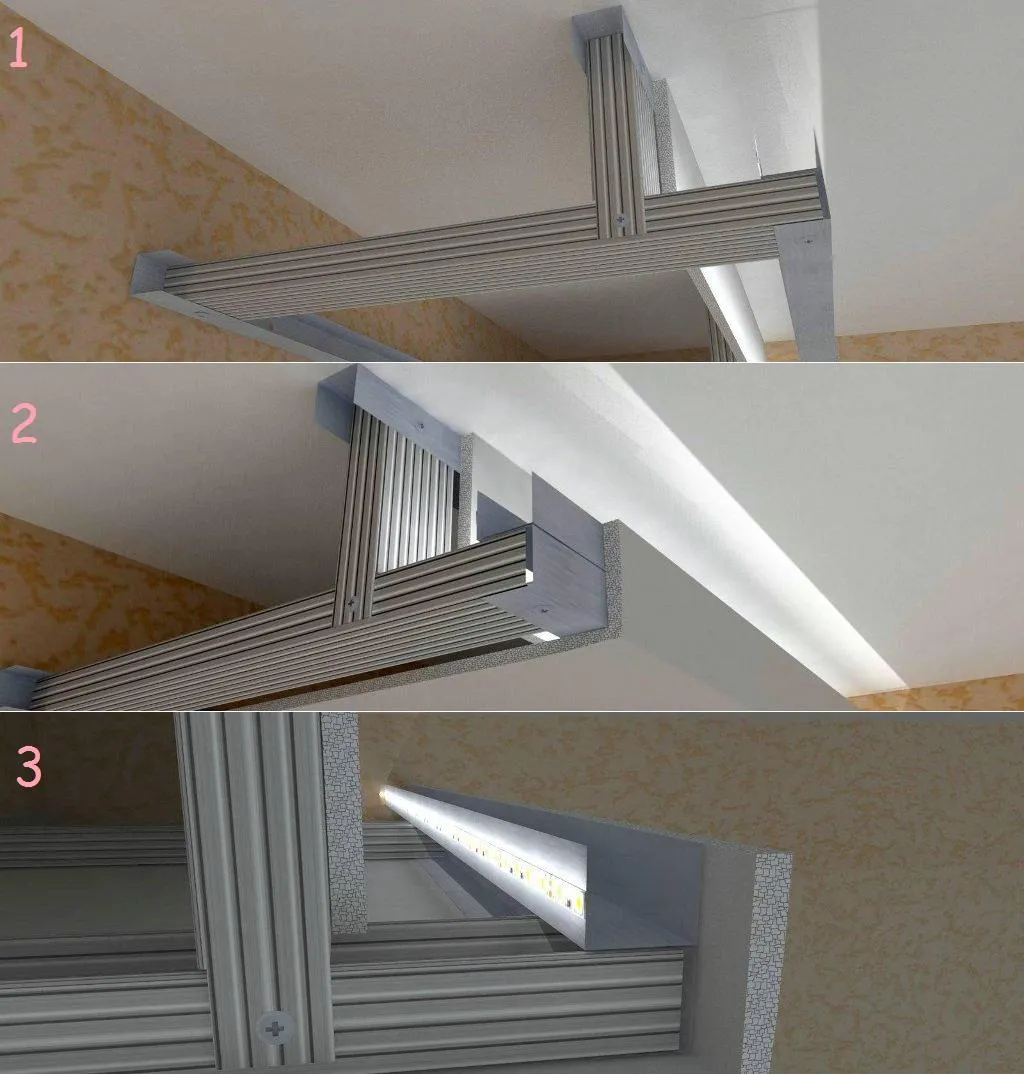

создание короба для скрытой подсветкиКороб для скрытой подсветки

По такой схеме нередко делается потолок из гипсокартона двухуровневый с диодной подсветкой. Диоды устанавливаются в созданную нишу и их не видно, а вот свет от них есть. Особенно эффектно в  этом случае будет выглядеть светодиодная лента. Только не забываем, что для её монтажа используют специальные негорючие рукава.

Вышеописанный способ подходит только в том случае, если короб незначительно выступает от стены. Хотя если он будет выступать значительно, то это будет уже не короб, а полноценный второй уровень потолка. В любом случае данная методика хороша, если делается скрытая подсветка потолка из гипсокартона.

Особенности обшивки гипсокартоном

Обшивая каркас гипсокартоном, нужно учитывать ряд особенностей. Если следовать определенным правилам и рекомендациям, то никаких проблем при работе возникнуть не должно.

  1. Нужно использовать потолочный гипсокартон. Его толщина составляет 9,5 мм в отличие от 12,5 мм стенового ГКЛ. В среднем один потолочный лист 1,2м*2,5м весит 18 кг, в то время как вес стенового ГКЛ составляет 28 кг. Гораздо проще работать с более легким материалом.
  2. Перед креплением листов нужно сделать разводку проводов, чтобы подвести их к местам крепления светильников.
  3. Укладка листов начинается от угла комнаты поперек несущих стоечных профилей на потолке. Лист должен ложиться так, чтобы его края попадали на середину профиля.
  4. Не обязательно крепить ГКЛ на первом уровне в области, где будет второй уровень. Главное, чтобы первый слой гипсокартона заходил под второй уровень на 20 см.
  5. может иметь криволинейные формы. Поэтому придется либо выгибать листы, либо покупать арочный гипсокартон. Для создания фигурных элементов потребуется резать ГКЛ при помощи электролобзика.
  6. Отверстия в гипсокартоне под встраиваемые светильники делают при помощи специальных коронок. Главное, чтобы провода уже были подведены (делается на стадии каркаса). Сами отверстия под светильники нужно делать на финальной стадии, когда потолок уже был зашпаклеван и покрыт финишной отделкой.

Перед обшивкой ГКЛ можно укладывать теплоизоляционные материалы (или звукоизоляцию). Однако нужно сделать правильную изоляцию проводов и крепления светильников, чтобы изоляционные материалы не начали коптиться.

Подготовка проводки и монтаж освещения

Вся проводка обязательно должна находиться в изоляционных рукавах. Потом не будет возможности что-то менять и поправлять. На потолке при помощи своего эскиза делаются метки, где будет освещение. Поэтому заранее понятно, куда подводить провода. Если же планируется установка массивной люстры, то в этом месте для неё нужно подготовить закладные. Именно к закладным она будет крепиться в будущем для большей надежности.

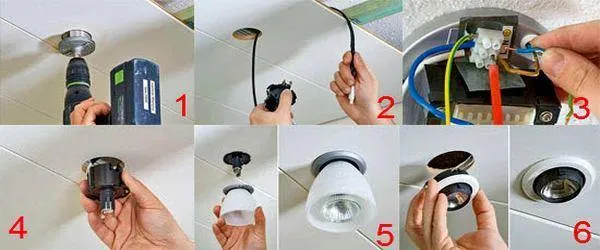

монтаж светильниковОсновные этапы монтажа встраиваемых светильников

Встраиваемые светодиодные светильники для потолков из гипсокартона являются наиболее популярным вариантом. Нужно просто просверлить отверстие под них в гипсокартоне после финишной отделки. Потом они подключаются к проводам и фиксируются на потолке при помощи специальной системы крепления. Всё происходит быстро и просто, поэтому такой вариант освещения в многоуровневых потолках является востребованным.

Перед тем как проводить монтаж светодиодной ленты в потолок из гипсокартона нужно протереть место крепления влажной тряпкой. Так убирается вся пыль, чтобы улучшить светоотражение. После этого монтируется светоотражающая лента для улучшения рассеивания света. Потом подключается и устанавливается сама светодиодная лента. Детальней обо всём процессе можно посмотреть на видео.

Как сделать светодиодную подсветку в потолке?


Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит
