WikiHome представляет разрез многоэтажного дома, который включает в себя все важные элементы строительства. Этот разрез позволяет понять, как все элементы конструкции соединяются друг с другом, и помогает в процессе проектирования и строительства. Разрез многоэтажного дома — важный этап в создании комфортного и безопасного жилья.

При изготовлении проектной документации для строительства дома важным элементом является чертёж разреза здания. Этот графический документ позволяет визуально определить направление лестничных маршей, их параметры и расположение комнат. Сложные чертежи создают архитекторы. Для частного дома можно разработать документацию своими руками.

Разрез многоэтажного жилого здания.

Фото: разрез многоэтажного жилого здания

Что учесть при черчении

До начала строительства здания из любых материалов разрабатывают проектную документацию. Это позволяет правильно рассчитать количество требуемых стройматериалов и сроки выполнения работ.

Чертёж здания в разрезе позволяет будущим владельцам визуально понять, как будет выглядеть помещение изнутри. При изготовлении документов разрабатывают чертежи:

  • фасадов. Это вид каждой стороны объекта. В него входят несущие детали и дополнительные элементы. Удаётся определить, с какой стороны будет сделан вход, где будут расположены окна, какого размера будет готовая постройка и т. д.;
  • разреза. Представляет собой графический документ, отображающий здание в разрезе вертикальной плоскостью. На этом документе видны элементы, расположенные внутри.

Разрез плоскостью выполняется в двух вариантах. Это продольный и поперечный. Для построек со сложной формой может быть выполнено одновременно несколько изображений.

Требования к документации

Подготовку чертежей выполняют с учётом нормативных актов. Правила изготовления оговорены в ГОСТ 1.0.7.2. В нём указывается тип шрифта, формат листа для изображения, толщина линий и обозначения. Правила, оговоренные стандартом, строго соблюдают при черчении.

Разрез в вертикальной плоскости позволяет получить точную информацию о размерах внутренних элементов и отдельных комнат. При изготовлении чертежа учитывают:

  • высоту от пола до плиты перекрытия. Для жилых помещений это расстояние не должно превышать 3 м;
  • расположение лестничных маршей;
  • количество оконных проёмов и высоту подоконников;
  • расположение несущих конструкций.

Чертёж здания в разрезе изготавливают после расчётов при проектировании. На начальном этапе на лист наносят координационные оси. После этого обозначают места расположения стен, лестничных площадок, маршей и т. д.

Сведения, нанесённые на чертеже, понадобятся при строительстве. Кроме этого, владельцы дома смогут определить планировку ещё на этапе разработки технической документации.

Как сделать проект одноэтажного дома

Возведение одноэтажного дома выполняется за короткий срок. Его строительство возможно с привлечением специализированной бригады или своими силами.

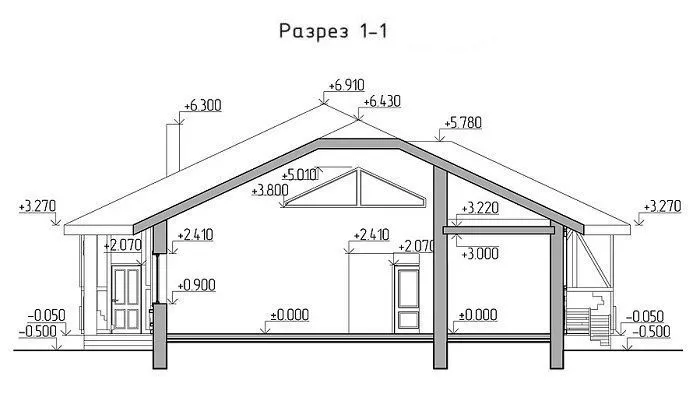

Фото: чертёж одноэтажного здания

Возведение одноэтажного дома выполняется за короткий срок. Его строительство возможно с привлечением специализированной бригады или своими силами.

При самостоятельной разработке проекта учитывают количество будущих жильцов. Так удаётся правильно определить площадь и назначение комнат.

Выбору материала уделяют особое внимание. Теплопотери в частном доме выше, чем в квартире. Это обусловлено тем, что внешняя поверхность всех стен по периметру здания находится на улице. Для обеспечения микроклимата внутри дома выбирают материалы с низкой степенью теплопроводности. Проект изготавливают самостоятельно несколькими способами:

  • вручную. Потребуется применение специализированных инструментов для черчения. Графическое изображение наносят на миллиметровую бумагу. Метод предусматривает наличие определённых навыков в черчении;
  • с применением компьютера. Существуют различные программы позволяющие сделать точный чертёж с учётом всех строительных норм;
  • с помощью 3D редактора. Специальная программа позволяет сделать проект в трехмерном измерении. Так удаётся передать габаритные параметры, расположение комнат, планировку и т. д.

При изготовлении чертежа строго указывают габаритные параметры здания и отдельных элементов. Ошибка приведёт к проблемам на этапе строительства.

От планировки зависит практичность помещения. При разработке проектов учитывают ряд критериев:

  • зонирование помещения. В доме обустраивают место для приёма и приготовления пищи, отдыха, складирования вещей и т. д.;
  • расположение оконных проёмов. С разных сторон постройки должны быть просторные окна. Такая конструкция обеспечит попадание солнечных лучей в течение всего дня;
  • место прохождения инженерных коммуникаций. Туалет, ванную комнату и бойлерную располагают по линии прохождения водопровода и системы водоотведения;
  • достаточная площадь кухни. Просторной считается комната площадью более 9 м². Если на кухне достаточно пространства, можно будет обустроить там место для отдыха;
  • расположение комнат относительно друг друга. Так детскую лучше расположить рядом со спальней родителей;
  • ширина коридора. Проход должен быть просторным. Это облегчит передвижение с объёмными предметами или мебелью.

При правильном изготовлении проектной документации удастся построить дом, соответствующий определённым требованиям владельца.

Как сделать проект двухэтажного дома

Двухэтажный коттедж имеет достаточно площади для воплощения различных идей. При составлении проектной документации учитывают расположение каждой комнаты.

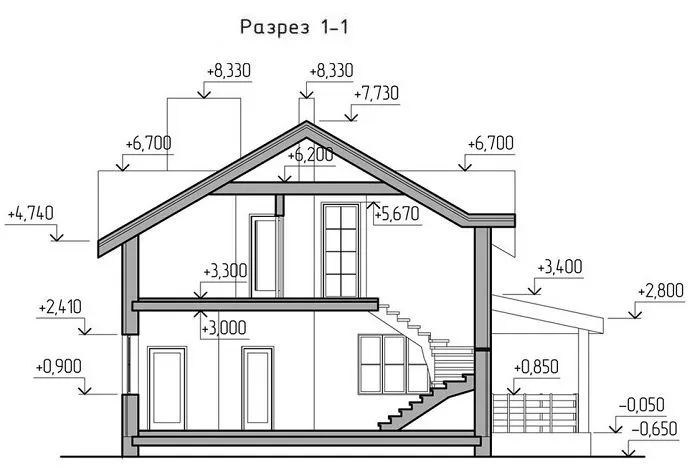

Фото: чертёж двухэтажного здания

Двухэтажный коттедж имеет достаточно площади для воплощения различных идей. При составлении проектной документации учитывают расположение каждой комнаты.

Помещение, требующие подведения инженерных коммуникаций, располагают на первом этаже. Так удаётся избежать прокладки трубопроводов к комнатам второго яруса.

Обращают внимание на количество оконных проёмов и их расположение. Достаточное количество дневного света позволяет снизить затраты на приобретение осветительных приборов и оплату электроэнергии.

Чертёж двухэтажного коттеджа предусматривает наличие лестничного марша. Он обеспечивает беспрепятственный доступ на второй этаж. На этапе составления графического документа учитывают ширину и длину ступеней.

Чертёж здания в разрезе подготавливают на начальном этапе. Он нужен для визуального восприятия внутренних элементов здания. При точном соблюдении правил составления удастся сделать подробный графический документ, по которому будут проводиться строительные работы.

Почему одноэтажный дом лучше?


Вопрос о том, какой дом лучше — одноэтажный или многоэтажный — не имеет простого ответа, поскольку каждый тип имеет свои преимущества и недостатки, и выбор зависит от многих факторов, таких как потребности семьи, бюджет, размер участка, местоположение и другие.

Одноэтажные дома имеют ряд преимуществ:

  1. Удобство и безопасность: в одноэтажном доме нет лестниц и этажей, что делает его более удобным и безопасным, особенно для детей и пожилых людей.

  2. Больше света: в одноэтажном доме можно легче обеспечить естественное освещение, что способствует экономии на электроэнергии и повышает комфорт.

  3. Экономия на отоплении: одноэтажный дом проще и дешевле отапливать, так как тепло легче распределяется в помещении.

  4. Больше возможностей для ландшафтного дизайна: одноэтажный дом занимает большую площадь земли, что дает больше возможностей для создания красивого ландшафтного дизайна.

  5. Меньше затрат на строительство: построить одноэтажный дом обычно дешевле, чем многоэтажный дом, так как требуется меньше материалов и меньше времени на строительство.

Однако, в многоэтажных домах также есть свои преимущества, например, они могут быть более энергоэффективными, занимают меньшую площадь земли, что может быть важно в городских условиях, и могут предоставлять больше приватности и безопасности, так как к ним сложнее получить доступ с улицы.
