Устройство вентиляции в многоэтажном доме: схема и особенности вентиляционных шахт

Как устроена вентиляция в многоэтажном доме? Узнайте об этом из нашей новой статьи о схеме вентиляции и вентиляционных шахтах. Вы узнаете, как работает система вентиляции в здании и какие проблемы могут возникнуть при ее эксплуатации. Оставайтесь в курсе темы и обеспечьте комфортную атмосферу в своем доме.

Абсолютно все многоквартирные дома оснащаются вентиляционной шахтой. Ее прямое назначение в воздухоотводе из каждой комнаты большого числа квартир в одно точку – на чердак, а после на улицу. Но это, если говорить простыми словами. Если углубиться в вопрос обустройства вентиляционных шахт, то они представляют собой весьма сложные сооружения, которые предусматривают собственные схемы обустройства. В данной статье и пойдет речь о схемах вентиляционных шахт для многоквартирных домов, мы выясним что это, какими они бывают, как используются, а также какие схемы обустройства являются наиболее актуальными в наши дни.

Содержание статьи:

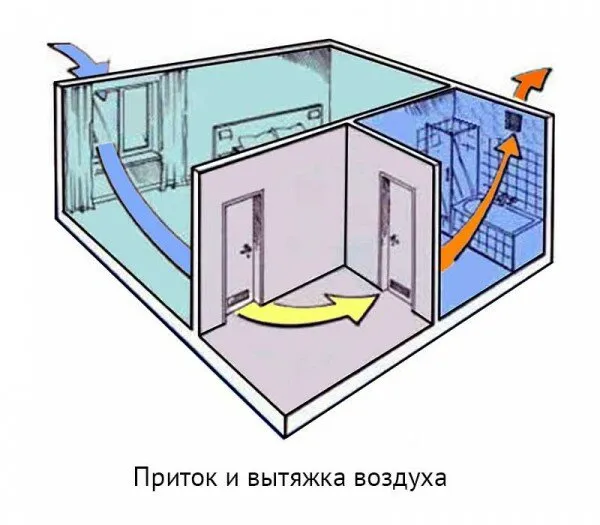

Как устроена вентиляция (приток и вытяжка) в многоквартирном доме

Система притока и вытяжки или приток-выдув обустраивается абсолютно в каждой квартире. Как правило, актуальна следующая схема: в санузлах и кухнях оборудуются выходы вытяжных каналов – мы можем найти их под потолком, они закрыты декоративными решетками или представляют простое отверстие в стене; при этом свежий воздух подается через форточки оконных рам. Для того чтобы циркуляция воздуха в квартире не прекращалась, под межкомнатными дверями должен быть зазор от 1 до 2,5 см.

Такой способ организации воздухообмена называется естественной вентиляцией. Обычно он позволяет достичь кратности воздухообмена, равной 1. то наиболее дешевый и практичный вариант, но он имеет недостатки. Если во всем многоквартирном доме свежий воздух перестал циркулировать всего в одной квартире, то придется проводить ревизию всей шахты для целого стояка. Вентиляция естественного типа часто засоряется, но сами жильцы не имеют права проводить очистку самостоятельно – это прерогатива специалистов.

Вентшахты в многоэтажных домах имеют следующее обустройство каналов:

  • Встроенные. Их выполняют из кирпича или блоков в период строительства здания и обустраивают в капитальных стенах.
  • Накладные/подвесные. Их монтируют после постройки здания и черновой отделки помещений. Конструктивно они представляют из себя короб из стального листового профиля. Такие короба имеют два существенных недостатка: их необходимо защищать от влаги, так как сталь подвержена коррозии, а также покрывать слоем шумоизоляции, так как движение воздушного потока может производить ощутимый шум.
  • Наружные. Их обустраивают на внешней стороне здания и производят из всех типов материала, перечисленных выше.

Практически каждое капитальное строение имеет собственную схему вентиляции и технологию строительства. Вентиляция обустраивается в 4 этапа:

  1. Специалистами производится подробное изучение планировки дома и каждой квартиры, высчитывается площадь, а после производится расчет необходимой мощности для вентиляционной системы.
  2. Разрабатывается подробная схема, которая должна включать в себя: способ распределения воздушных объемов, площадь сечения каждого канала, возможный и допустимый уровень шума, тип вентиляции.
  3. Техническими службами разрабатывается проектная документация – чертеж, который создается на основе схемы.
  4. Начинаются работы по монтажу вентиляционных шахт и каналов. После возведения проводят испытания.

Испытания проводятся для выявления соответствия (несоответствия) основным требованиям, которые предъявляются к вентиляционным системам жилого дома:

  • Герметичность.
  • Высокая производительность.
  • Пожаробезопасность.

Что такое вентиляционная шахта в квартире, где находится и как выглядит

В квартире вентиляционная шахта может быть обустроена внутри капитальной стены на кухне или в санузле, иногда и в других комнатах – при этом мы не увидим архитектурной части самой шахты, а увидим только вывод в нее. Выводы обустраиваются под потолком в виде отверстий, которые закрывают решетками. Если же вентиляция проложена в накладном коробе внутри помещения, то эту конструкцию мы можем увидеть и безоговорочно узнать для чего она нужна.

Если рассматривать схемы, при которых отработанный воздух собирается под крышей дома, на чердаке, то такие схемы нельзя считать эталонными. Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Как минимум, для этого потребуется обустроенный чердак.

В многоквартирных домах с современной архитектурой используется альтернативный способ – в подвалах монтируется мощная установка, осуществляющая забор воздуха, он проходит очистку и подается в каждую квартиру принудительно, а после загрязнения он забирается вытяжным вентилятором.

Но, если разбирать элементарную вентиляционную шахту более подробно, то свое начало она берет в подвале (цокольном этаже) и заканчивается на крыше. Необходимо отметить, что типоразмеры вентшахт в многоквартирном доме составляют 30х60 см. Магистрали могут также изготавливаться из негорючего пластика, — он имеет большую долговечность и его легко очищать.

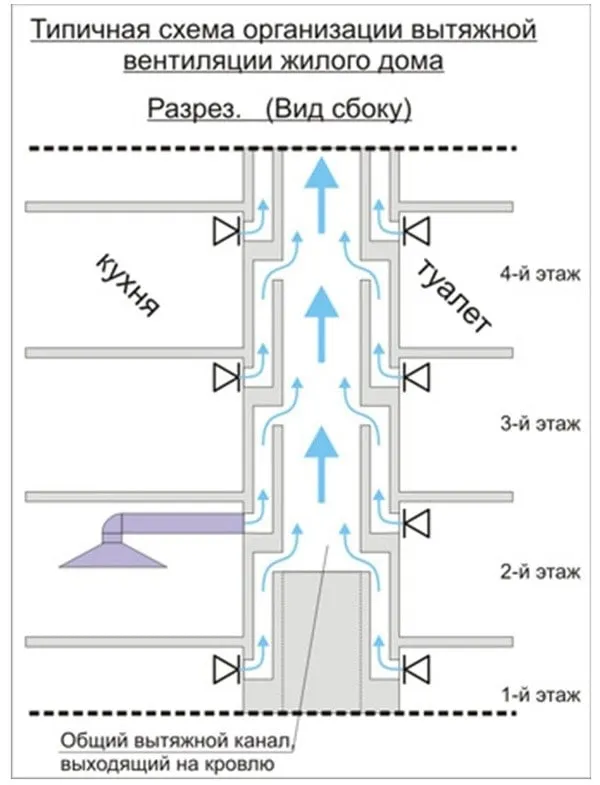

Вентшахта в многоквартирном доме схема

С назначением шахт мы разобрались. Остановимся более подробно на требованиях, которые предъявляются к их конструкциям.

Шахта должна быть герметичной, потому что для них рассчитывается конкретный объем воздуха. Если будут возникать утечки, то рассчитанный объем не будет заполнять и циркулировать через шахту, — ее работа будет неэффективной. Как минимум, это приведет к нарушению циркуляции, а как максимум – к застою и полной неработоспособности вентшахт. Все зависит от уровня утечек.

Конструкция и методы обустройства должны полностью соответствовать санитарным нормам. При строительстве вентиляционных магистралей категорически запрещается применение ветоши или пакли – она может намокнуть и загнить, распространяя неприятный запах по всему дому.

Конструкции шахт в любых домах и сооружениях выполняются из негорючих материалов. Пожар в вентиляционной шахте моментально разнесется воздушными потоками и охватит все здание. Это очень опасно и такие прецеденты раньше возникали.

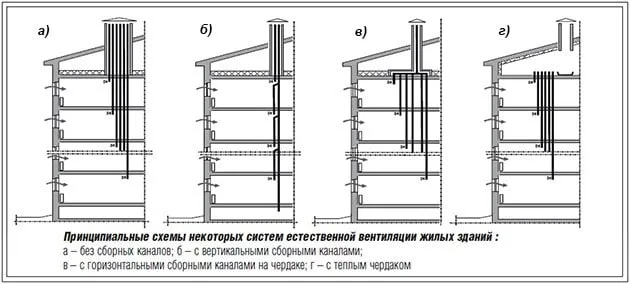

Примеры схем и их особенности

Идеально, когда каждая квартира обустроена индивидуальными каналами в общую вентиляционную шахту. Из кухни, ванны, туалета. В этом случае неприятные запахи не перетекают из одной квартиры в другую, а воздушная тяга стабильна. Еще один вариант, когда вертикальные квартирные каналы смыкаются в одном горизонтальном коллекторе, который расположен на чердаке. С чердака отработанный воздух выводится за пределы здания. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

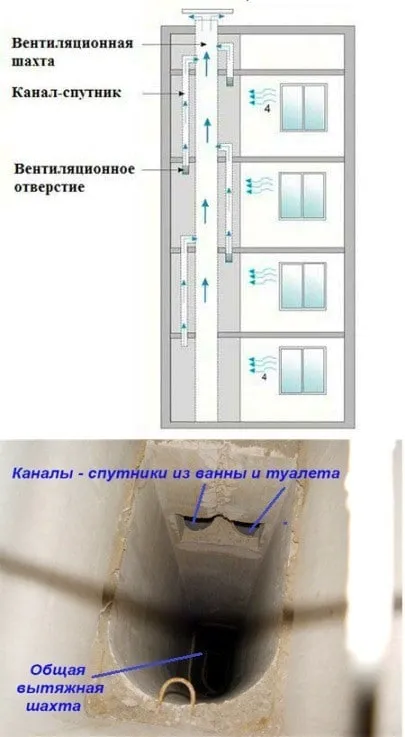

Вариант «б» демонстрирует самый малоэффективный и неудобный вариант, при котором каждая квартира оснащается небольшим каналом-спутником, который подводится выше к общей вертикальной шахте. Этот вариант позволяет экономить полезную площадь помещений, обустройство стоит недорого, но при эксплуатации чреват большим комплексом проблем. Одна из самых распространенных – свободная циркуляция запаха из одной квартиры в другую. Наглядно подобный способ обустройства продемонстрирован на изображении.

Варианты обустройства «в» и «г» актуальны для многоквартирных домов с небольшой этажностью, которые возводятся из панелей и имеют в конструкции чердачное помещение. Безупречными эти варианты также не назовешь, так как вариант «в» имеет коллектор, создающий дополнительное сопротивление воздушной тяге, а в варианте «г» — запахи из квартир в общей массе циркулируют на чердак. Поэтому наилучшим вариантом обустройства является схема, представленная ниже – с принудительным забором и отведением воздуха.

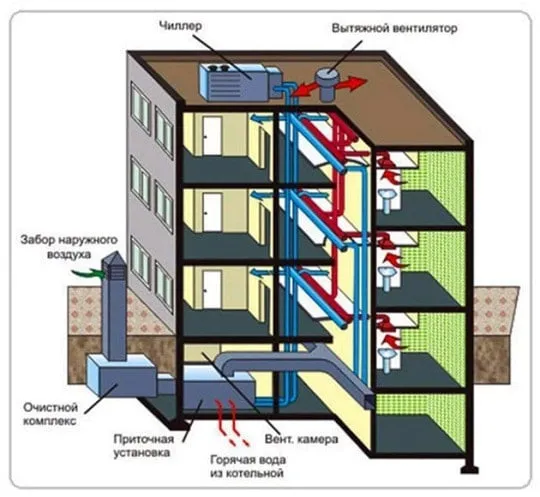

В подвале установлена мощная компрессорная установка, которая осуществляет приток воздуха в каждую квартиру. А на чердаке установлен ответный вытяжной вентилятор, который отводит загрязненный воздух из квартир. По факту получается сквозной канал, в котором воздух циркулирует под принуждением. Застой воздушной массы в таких системах невозможен, за исключением тех случаев, когда одна из установок вышла из строя.

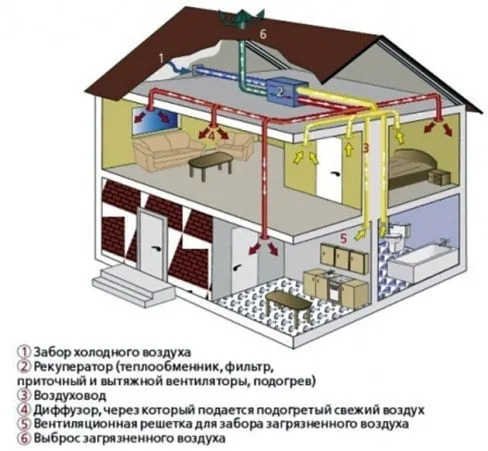

В настоящее время такие вентиляционные шахты дооснащаются специальными устройствами – рекуператорами. Они отнимают часть тепла от выбрасываемого воздуха и придают его приточному. То есть помещения насыщаются свежим, но не холодным воздухом. Это весьма актуально в зимний период.

Работа вентиляции в подвале

Вентиляционная шахта, которая служит для отведения воздуха и насыщения им квартир, начинается в цокольном этаже. Но само подвальное помещение также нуждается в отведении затхлого воздуха – этот процесс выполняется при помощи вентиляционной шахты общего назначения. Она соединяется с каждой квартирой каналами-спутниками.

Дополнительно подвальные помещения имеют специальные отверстия – продыхи или сапуны, которые обустраиваются выше уровня земли. Их количество рассчитывается, исходя из площади цокольного этажа.

Порядок работы вентиляции на примере типового проекта

Рассмотрим самый просто пример типового жилого дома – «панельную девятиэтажку». Воздух попадает в дом с улицы через окна и щели, а вытяжка осуществляется через вентиляционные каналы, которые обустраиваются в санузле и кухне. К основной шахте подводится один-два канала, которые возводятся через каждые два этажа. Такие шахты имеют большие габариты, поэтому и используются для крупнопанельных домов.

Схема характеризуется следующими инженерными особенностями:

  • Требуется обязательное обустройство теплого чердачного помещения.
  • С 8 и 9 этажей отработанный воздух выводится в атмосферу не через общий канал.

Как правило, такие схемы проектируются с расчетами при температуре окружающей среды + 5оС и не учитывающими скорость движения ветра

Такая вентиляция в многоэтажном доме имеет среднюю эффективность, но зато обладает длительной долговечностью и крайне редко засоряется. Очистку проводят один раз в 5 лет. Но следует заметить, что бывают случаи, когда при строительстве дома в шахтах остается различный строительный мусор. В последствии этот факт отрицательно скажется на эффективности вытяжки воздуха.

Следующие факторы также могут послужить к снижению эффективности в работе вентиляции многоквартирного дома:

  • Монтаж герметичных стеклопакетов из пластика.
  • Межкомнатные двери с уплотнителем или отсутствие зазора между дверью и полом.
  • Оснащение вытяжек вентиляторами разных типоразмеров.

Устройство вентиляции в многоэтажных домах – сложная циркуляционная система, в качестве рабочего агента которой используется воздух. Его естественное или принудительное движение – сложный процесс, который требует постоянства. Малейшие ошибки в монтаже. Несоблюдение проекта или схемы может привести к существенному снижению эффективности. В данной статье мы самым подробным образом разъяснили процесс насыщения жилых помещений свежим воздухом с использованием различных схем.
