Как построить печь в гараж своими руками: чертежи и оптимальные размеры для буржуйки на дровах

Хотите сделать уютную и экономичную печку на дровах в гараж своими руками? Мы расскажем, как это сделать и предоставим чертежи для оптимальных размеров. Начните свой проект с нашей помощью и наслаждайтесь комфортом и теплом в своем гараже!

Буржуйка своими руками в гараж может быть собрана из имеющихся в хозяйстве материалов. Подобного рода печи не отличаются сложностью конструкции. Для самой простейшей модели достаточно найти металлическую емкость, провести несколько манипуляций с переоборудованием, и все готово. Если подойти с профессиональной стороны, то буржуйку можно соорудить сложной конструкции не только для твердого, но и жидкого вида топлива.

Содержание

  1. Плюсы и минусы самодельной буржуйки для гаража
  2. Какая буржуйка лучше для гаража
  3. Из чего сделать буржуйку в гараж
  4. Чертеж буржуйки на дровах для гаража
  5. Как сделать буржуйку для гаража своими руками
  6. Буржуйка в гараж из дисков
  7. Кирпичная буржуйка в гараж
  8. Печка буржуйка для гаража на дровах из бочки
  9. Буржуйка в гараж из газового баллона
  10. Как правильно установить буржуйку в гараже
  11. Техника безопасности
  12. Заключение

Плюсы и минусы самодельной буржуйки для гаража

В большинстве вариантов буржуйка представляет собой металлический коробок, оснащенный дымоходом. Внутреннее пространство разделено на две части: топка и поддувало.

Преимуществами самоделки считаются:

  1. Быстрое прогревание гаража за счет мгновенной отдачи тепла. Тонкие металлические стенки раскаляются сразу после розжига огня. Спустя 5-10 минут с начала горения по гаражу распространяется теплый воздух.
  2. Металлический верх печи используют вместо варочной поверхности для разогрева и приготовления пищи.
  3. При дизайнерском подходе к делу, буржуйка украсит гараж.
  4. Для сжигания подойдет любой вид твердого топлива. Если установить специальную горелку, то буржуйка будет работать на нефтепродуктах.
  5. Независимо от места расположения в гараже, тепло от буржуйки быстро распространяется по всему помещению.
  6. Если сравнивать с электрическими обогревателями, то печное отопление гаража обойдется дешевле.
Как сделать буржуйку в гараж своими руками: чертежи и размерыМинусом печного отопления является необходимость обустройства дымохода

Буржуйка считается пожароопасной. В гараже много легковоспламеняющихся материалов.

Внимание! Баллоны с аэрозолями для ухода за автомобилем, бензин, солярка, масла, смазки – это отдельная взрывоопасная категория. Нефтепродукты необходимо по максимуму отдалить и изолировать от буржуйки.

Буржуйка имеет примитивный механизм регулировки горения путем частичного закрывания заслонкой дымохода и дверцей поддувала. Твердое топливо быстро сгорает, и его часто нужно подбрасывать в топку.

Какая буржуйка лучше для гаража

Принцип устройства мобильной печи практически одинаков, независимо от ее формы и размера. Однако все же один нюанс есть. Конструкция может иметь отличие обустройства топки в зависимости от используемого топлива. Точно сказать, какая будет лучшая буржуйка для гаража – невозможно. Здесь разумно выбирать с учетом доступности и дешевизны топлива:

  1. Газовую буржуйку оснащают горелкой. Подачу газа осуществляют с баллона. Подводить газопровод в гараж от магистрали дорого, требуется оформление документации, вдобавок не всегда можно получить разрешение из-за несоответствия условий безопасности. В простейшем варианте используют баллон, на который ставят редуктор. Газ к буржуйке подают по шлангу. Горелку приспосабливают самодельную. Иногда энтузиасты собирают горелочный блок из конфорок газовой печи. Однако такой вариант опасен. Оптимально буржуйку оснастить горелкой заводского изготовления, где имеется автоматика отключения на случай аварии.
  2. При желании можно соорудить даже электрическую буржуйку. Нагревательным элементом используют сухие ТЭНы, работающие без погружения в воду. Их располагают внутри топки. Саму буржуйку делают маленькой и из тонкого металла, чтобы стенки быстрее прогревались. Плюсом конструкции является отсутствие дымохода. В гараже не придется долбить стену или крышу для вывода трубы. Минус – большой расход электроэнергии. Чтобы прогреть гараж, потребуются мощные ТЭНы.
  3. Чаще всего буржуйка ассоциируется с твердым топливом, и это так. Печки сваривают из листового металла, бочек, газовых баллонов, других емкостей. Обязательно наличие поддувала и топки. Камеры разделяют колосниками. Из гаража выводят дымоход, оснащенный регулировочной заслонкой. Встречаются печки в вертикальном и горизонтальном исполнении. Иногда их даже обкладывают красным кирпичом. Экран отражает тепло, защищает стены гаража от возгорания, если они сделаны из горючих материалов. В печке сжигают дрова, уголь, щепу, брикеты. Подойдет все, что горит.

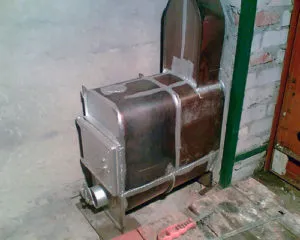

    Как сделать буржуйку в гараж своими руками: чертежи и размерыСамой популярной считается буржуйка на твердом топливе
  4. Буржуйки для сжигания опилок устроены точно так, как и печки под твердое топливо. Однако есть маленькие отличия. Во-первых, топочную дверцу делают увеличенного размера. Через большое окошко удобнее лопатой засыпать опилки. Во-вторых, зольную камеру тоже увеличивают. Опилки горят быстрее дров. В поддувале будет собираться много золы, просыпающейся сквозь колосники. Еще одним моментом является немного видоизмененное разделение двух камер. Между колосниками выдерживают маленький зазор. Если щели будут большие, как и под твердое топливо, опилки сразу после загрузки из топочной камеры просыплются в поддувало.

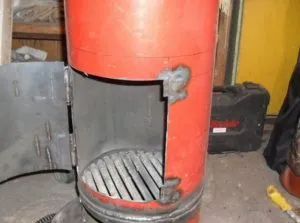

    Как сделать буржуйку в гараж своими руками: чертежи и размерыДля удобства загрузки опилок дверцу топки делают увеличенного размера
  5. Дизельные буржуйки работают на солярке. В топке печи располагают горелку – капельницу. Над буржуйкой сооружают накопитель в виде емкости, где непосредственно хранится запас жидкого топлива. Наличие дымохода обязательно, так как отработанные продукты нужно отводить на улицу. Недостаток конструкции в пожароопасности. Капающая солярка способна затухать, а потом резко вспыхивать, создавая большой клуб пламени.

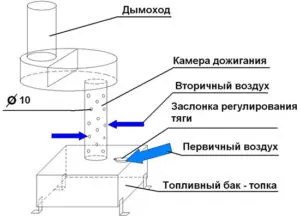

    Как сделать буржуйку в гараж своими руками: чертежи и размерыВ усложненной схеме буржуйка на отработке имеет две камеры, где в первой сгорает масло, а во второй происходит дожигание газо-воздушной смеси
  6. По аналогу дизельной модели собирают своими руками буржуйку в гараж на отработке, где топливом используют слитое с автомобиля масло и другие ненужные ГСМ. Внутри топки устанавливают горелку. Поддувало желательно оснастить вентилятором для создания принудительной тяги. Минусом конструкции является та же пожароопасность, но еще добавляется взрывоопасность. Отработанные ГСМ не всегда чистые. Сюда попадают примеси воды, грязи. Каналы грелки забиваются, вода гасит огонь. Продолжающее поступать в горячую топку топливо вспыхивает, образуя сильный хлопок. Случались ситуации, когда им открывало дверцу топки, и пламя вырывалось наружу.

Каждый из рассмотренных вариантов буржуйки имеет право на существование. Какая модель лучше для гаража, здесь решать самому хозяину. Чаще всего востребована классика на твердом топливе.

Из чего сделать буржуйку в гараж

Основным материалом для буржуйки является металл. Другого не дано. Можно выложить кирпичную конструкцию, но это уже будет больше напоминать печку, а не буржуйку.

Как сделать буржуйку в гараж своими руками: чертежи и размерыДля изготовления буржуйки применяют металл

Однако металл является тоже понятием растяжимым. Можно использовать листовую сталь толщиной 3-4 мм. Ее раскраивают болгаркой на фрагменты, сваривают в виде прямоугольной конструкции.

Если дома имеется старая металлическая бочка или пустой газовый баллон, то это уже готовый корпус. Необходимо прорезать окна под поддувало и топку, установить колосники.

Из дополнительных материалов желательно найти чугунные дверцы. Для поддувала она идет меньшего, а для топки – большего размера. Если чугунных дверок нет, их тоже вырезают из листовой стали, крепят обычными дверными петлями.

Колосники лучше найти чугунные. На худший случай подойдет арматура толщиной 18-20 мм. Если и этого материала нет, используют металлическую плиту толщиной минимум 10 мм. На ней прорезают щели.

Чертеж буржуйки на дровах для гаража

Для изготовления буржуйки необходим чертеж. Здесь можно рассмотреть два варианта: прямоугольная печь из листового металла, и круглая конструкция из бидона, газового баллона или бочки. На схеме указаны оптимальные размеры буржуйки для гаража, но можно их изменить под свои требования.

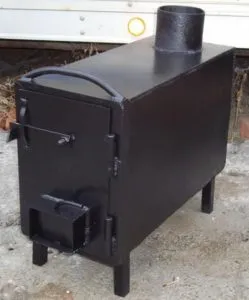

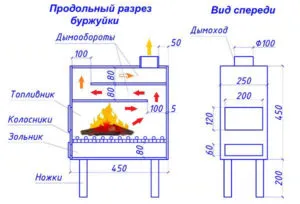

Как сделать буржуйку в гараж своими руками: чертежи и размерыИз листового металла сваривают буржуйку прямоугольной формы

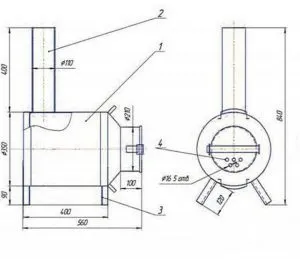

Как сделать буржуйку в гараж своими руками: чертежи и размерыЧертеж печки круглой формы подойдет при изготовлении конструкции из бидона, баллона или бочки

Как сделать буржуйку для гаража своими руками

Для работы с металлом понадобится два основных инструмента: болгарка и сварочный аппарат. Без них правильную буржуйку для гаража невозможно создать. Набор материалов зависит от того, по какой схеме предполагается изготавливать печку.

Буржуйка в гараж из дисков

Под твердое топливо и опилки можно сварить своими руками маленькую буржуйку в гараж из отслуживших автомобильных дисков. Понадобится 4 элемента. Их соединяют между собой в стопку. Диск первого яруса будет зольной камерой. Днище заваривают листовым металлом. На верхней части приспосабливают колосники. В боковой части диска прорезают болгаркой окошко, крепят дверцу поддувала.

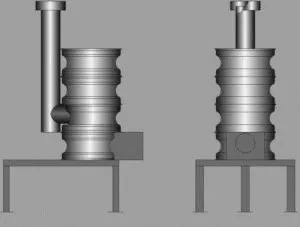

Как сделать буржуйку в гараж своими руками: чертежи и размерыПонадобятся 4 диска для создания буржуйки

Диск второго яруса исполнит роль топки. На боковой стороне противоположно друг другу вырезают два отверстия. Одно окошко оснащают дверцей топки. На втором отверстии приспосабливают патрубок для соединения с дымоходом.

Диски третьего и четвертого яруса являются продолжением топки. Их просто ставят стопкой и сваривают между собой. Отверстие верхнего четвертого диска можно наглухо заварить, но лучше сделать съемную плиту. Через верх удобно засыпать опилки, если вдруг придется использовать их вместо дров.

Кирпичная буржуйка в гараж

Минусом дровяных печек из металла является быстрое остывание и пожароопасность. Решить сразу две проблемы поможет кирпичная конструкция. Даже в деревянном гараже установка буржуйки подобного устройства полностью безопасна. Кирпичным здесь является только защитный экран. Сама печь традиционно сварена из металла. Кирпич защищает стены гаража от возгорания. Вдобавок он нагревается, долго держит и отдает тепло.

Основой конструкции является металлическая печка. Сваривают ее прямоугольной формы из листового металла или делают круглую, если используют баллон, бочку, бидон. Следующим этапом идет сооружение кирпичного экрана.

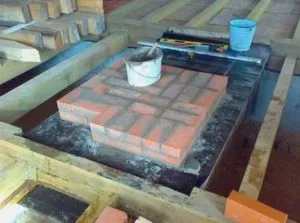

Как сделать буржуйку в гараж своими руками: чертежи и размерыПод кирпичную печку заливают бетонное основание

Так как масса печной конструкции увеличивается за счет кирпича, в гараже заливают бетонный фундамент. На полу выкапывают углубление около 50 см, засыпают по 10 см слой песка и щебня. На подушку укладывают армирующую сетку, заливают бетон со щебнем. Когда раствор застынет, основание накрывают рубероидом. Из кирпича выкладывают сплошную площадку.

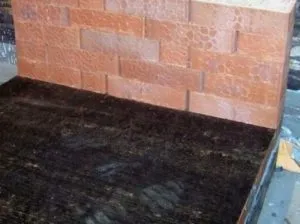

Как сделать буржуйку в гараж своими руками: чертежи и размерыНа основании устанавливают кирпичные стены, образующие защитный экран

Следующим шагом идет возведение трех стен. Они должны возвышаться на пару рядов кирпичной кладки над верхней плитой буржуйки. Четвертую стену не ставят. Проем оставляют свободным с лицевой стороны, где будут расположены дверцы топки и поддувала. Когда экран из трех стен будет готов, металлическую печку просто помещают внутрь созданной ниши.

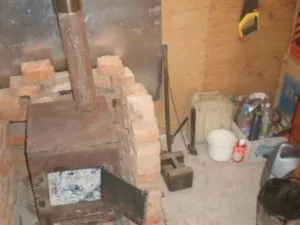

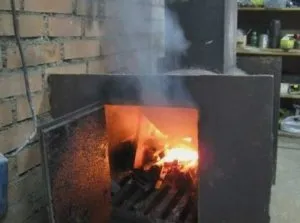

Как сделать буржуйку в гараж своими руками: чертежи и размерыБуржуйка с кирпичным экраном пожаробезопасна и долго держит тепло

Совет! Начиная с 3-4 ряда кирпичной кладки, на стенах можно сделать вентиляционные окошки. Они помогут быстрее прогревать воздух в гараже.

Печка буржуйка для гаража на дровах из бочки

Металлическая бочка является готовой основой под печку. Ее недостатком считаются тонкие стенки. Прогорят они через несколько сезонов после интенсивного использования.

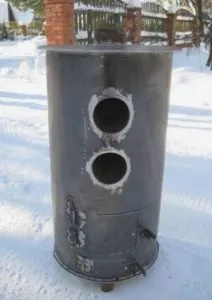

Как сделать буржуйку в гараж своими руками: чертежи и размерыЧтобы печка из бочки меньше занимала места, ее лучше установить вертикально

Если бочка имеет только днище, вторую сторону заваривают заглушкой из листового металла. Из отрезков трубы диаметром 50-75 мм длиной 100-150 мм приваривают 4 ножки. Бочку ставят в вертикальном положении. На боковой полке в нижней части прорезают два прямоугольных окошка под топку и поддувало. Дверцы крепят петлями из этих же вырезанных кусков металла. Изнутри между камерами наваривают на стенки бочки уголки, укладывают на них колосники. В верхней части бочки вырезают отверстие. Сюда приваривают патрубок для подключения к дымоходу.

Буржуйка в гараж из газового баллона

Отслуживший газовый баллон точно так, как и бочку, можно приспособить под печку. Плюсом является большая толщина металла. Баллон намного дольше прослужит. Вдобавок по размерам он меньше бочки, в частности это касается диаметра. Печку можно сделать вертикальной и горизонтальной формы.

Важно! Перед разрезанием баллона из него нужно стравить остатки газа с конденсатом, открутить вентиль и залить внутрь воды.

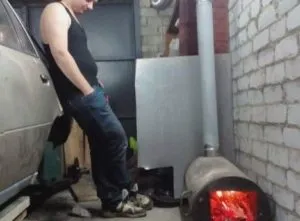

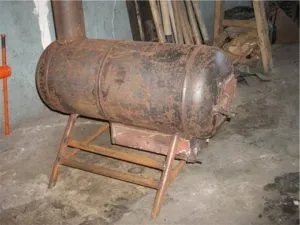

Как сделать буржуйку в гараж своими руками: чертежи и размерыПри горизонтальном расположении баллона печка занимает больше пространства

Горизонтальная буржуйка удобна тем, что можно в топку загружать дрова длиной около 1 м. Для сооружения конструкции под баллон сваривают подставку из труб. На торце, где стоял вентиль, вырезают окошко, крепят дверцу топочной камеры. Поддувало с зольной камерой приваривают к боковой части баллона. Когда его уложат на подставку, короб окажется снизу.

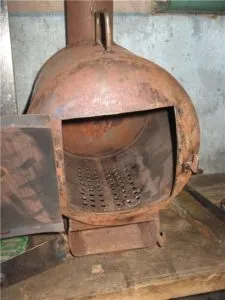

Как сделать буржуйку в гараж своими руками: чертежи и размерыКолосники заменит перфорация на боковой стенке баллона

Боковую стенку баллона перфорируют сверлом диаметром 10-15 мм. Отверстия делают сквозные прямо в зольную камеру. Они исполнят роль колосников. Дымоход приваривают на задней части баллона из трубы диаметром 100-150 мм.

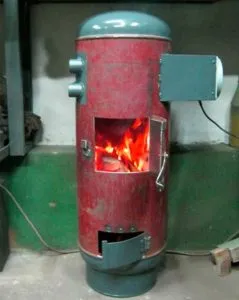

Как сделать буржуйку в гараж своими руками: чертежи и размерыВ вертикальном положении буржуйка нанимает меньше места

Чтобы сделать вертикальную печку, выполняют те же действия, что и с бочкой. Вытяжную трубу можно приварить на торце, где располагался газовый вентиль. Надо только предварительно вырезать здесь отверстие. Ножки можно не приваривать, а использовать стандартную родную подставку баллона.

Как правильно установить буржуйку в гараже

Печку оптимально устанавливать в углу гаража, который располагается напротив входной двери. Во-первых, при открывании гаражных ворот идет прямая подача воздуха, что улучшает тягу. Во-вторых, тепло не будет выходить сразу на улицу, а распространится внутри помещения.

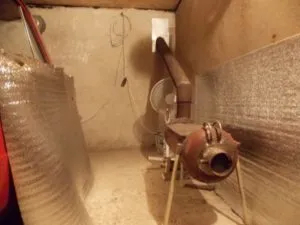

Как сделать буржуйку в гараж своими руками: чертежи и размерыБуржуйку располагают в противоположном от входной двери углу гаража

Между печкой и стеной из негорючего материала выдерживают расстояние 50 см. Если стены деревянные или обшиты горючим материалом, расстояние увеличивают до 1 м и делают защитный экран. На пол гаража под печку укладывают стальной лист толщиной 5-8 мм. Со стороны топки он должен выступать на 1-1,5 м на случай вылета искр. Расстояние от автомобиля выдерживают минимум 2,5 м.

Техника безопасности

Печка считается пожароопасной, особенно в гараже, где присутствуют ГСМ. Все что способно быстро воспламеняться, по максимуму отдаляют. Оптимально оградить топочное место экраном, чтобы исключить вероятность вылета искр.

Как сделать буржуйку в гараж своими руками: чертежи и размерыНельзя топить печь в гараже с открытыми дверцами

Кроме действующего дымохода, важно позаботиться о хорошей вентиляции. Если чад заполонит пространство гаража, человек способен отравиться.

Возле печи не сушат промасленную одежду. Запрещено складировать ветошь, пропитанную бензином и другими нефтепродуктами. Нельзя оставлять горящую печь без присмотра, особенно, на ночь.

Заключение

Буржуйка своими руками в гараж может быть установлена заводского образца. В магазинах продаются миниатюрные модели, часто изготовленные из чугуна. Преимуществом такой конструкции является компактность. Вдобавок чугун дольше держит тепло. Отпадает необходимость создания кирпичного экрана.
