Шаг за шагом: как правильно выполнить крепление унитаза к инсталляции

Ищете инструкцию по креплению унитаза к инсталляции? Мы собрали для вас подробную пошаговую инструкцию, которая поможет установить унитаз быстро и безопасно. В статье вы найдете все необходимые инструменты и материалы, а также ключевые моменты крепления унитаза к инсталляции.

Стремление дизайнеров к улучшению внешнего вида унитазов, созданию стильных санузлов способствовало популяризации блочных и рамных конструкций с навесной чашей.

Сама по себе инсталляция стоит недешево, да еще и придется доплачивать за ее монтаж. Поэтому многие домашние мастера оттачивают сантехнические навыки и проводят монтажные работы самостоятельно. Согласитесь, было бы неплохо сэкономить деньги, выполнив крепление унитаза к инсталляции своими руками?

Мы поможем вам в решении этого вопроса. В статье мы подробно описываем устройство, принцип работы и виды конструкций, а также приводим пошаговую технологию и фото-инструкцию по установке унитаза.

Содержание статьи:

Виды конструкции встроенных унитазов

Если вид внешних элементов инсталляции зависит только от фантазии дизайнера, то устройство её внутренней конструкции можно разделить на 2 варианта: рамный и блочный.

Галерея изображений

Фото из

Опорная конструкция для подвесных унитазов

Выпуск канализации в инсталляции

Подвод водопровода и устройство водорозеток

Расположение бачка унитаза на инсталляции

Блочный вид инсталляции

Отличительной особенностью блочной инсталляции является её крепление исключительно на несущую стену. Конструкция не предусматривает опорной рамы, поэтому может просто утапливаться в нишу.

Крепление чаши унитаза производится на стену отдельно с помощью металлических стержней.

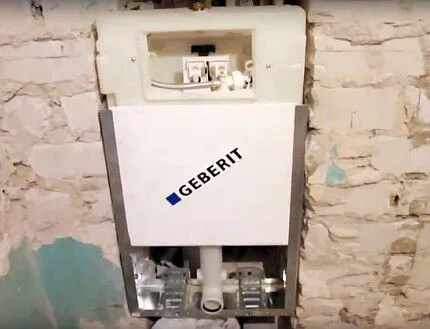

Блочная инсталляция для установки унитаза

При выборе блочной инсталляции соотносите её размеры с шириной и высотой ниши, а также с присутствующими в углублении коммуникациями

Комплект блочной сантехнической инсталляции имеет вид каркаса со сливным бачком, фронтальной спусковой. Устройство имеет два патрубка для подачи и отвода воды, а также набор креплений. Применение такой конструкции оправдано при наличии специальной ниши в санузле.

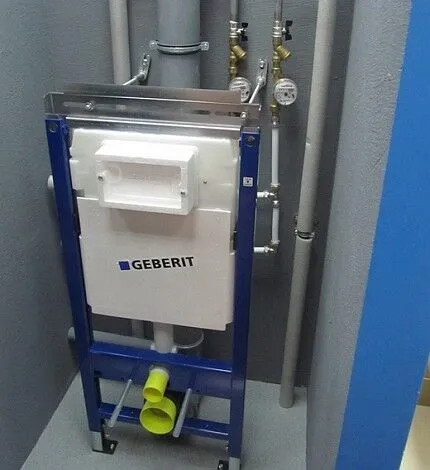

Рамная инсталляция для унитаза

Устройство для слива рамной конструкции более универсально, потому что может устанавливаться в ванной комнате где угодно.

Рамная инсталляция для крепления чаши унитаза

В узких туалетах место расположения рамной конструкции проще зашить по всей ширине. Это облегчит уборку помещения и упростит демонтаж в случае необходимости

В стандартный комплект поставки оборудования входит:

  • регулируемая по высоте металлическая рама;
  • клипса для фиксации канализационной трубы;
  • сливной бачок;
  • фитинги для подвода и отвода воды;
  • кнопка слива;
  • комплект креплений.

В бюджетных версиях конструкций может отсутствовать кнопка слива, которая приобретается покупателем дополнительно.

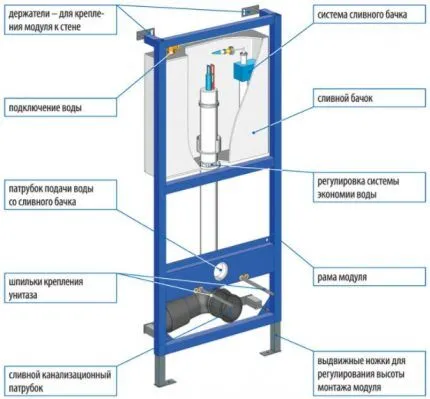

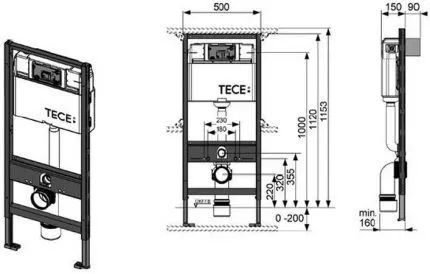

Схема конструкции рамной инсталляции

Отверстие для подвода водопроводной трубы к бачку может быть в разных местах, но в области окна кнопки слива обычно есть кран для перекрытия воды (+)

В зависимости от места монтажа рамные инсталляции делятся на 3 вида:

  • угловые;
  • пристеночные;
  • напольные.

Преимуществом рамной конструкции является возможность её установки и на несущую плиту, и на фальшстену из гипсокартона. Это актуально для изделий со сдвоенной рамой. Крепление металлического каркаса производят к полу и стене одновременно. А чашу унитаза фиксируют непосредственно на раму, которая выдерживает нагрузку до 400 кг.

На нашем сайте есть несколько статей, посвященных выбору инсталляции для унитаза:

  1. Лучшая инсталляция для унитаза: рейтинг популярных моделей + на что смотреть при покупке
  2. Как выбрать подвесной унитаз: какой лучше и почему + обзор производителей
  3. Как выбрать инсталляцию для унитаза: обзор конструкций + советы перед покупкой
  4. Подвесной унитаз с инсталляцией: правила выбора, плюсы и минусы такого решения + этапы установки

Устройство и схема работы инсталляции

Самостоятельный монтаж унитаза на инсталляцию станет легче, если разобраться в устройстве её конструкции и принципах работы. Рассмотрим элементы рамного санузла более подробно.

Опорная стальная рама

Металлический каркас является главным несущим элементом инсталляции, на который приходится не только вес оборудования, но и масса сидящего на чаше человека.

Рама фиксируется одновременно к несущей стене и полу, но существуют и конструкции с двойной рамой для монтажа в перегородках больших ванных комнат.

Схема устройства сдвоенной рамы

Сдвоенная рама устанавливается в перегородке больших санузлов и крепится только к полу четырьмя лапками с помощью специального крепежа (+)

Внизу каркас снабжен выдвижными лапками для регулировки высоты инсталляции. Стандартная высота верхнего края сиденья унитаза от пола — 40-48 см, она зависит от роста хозяев квартиры. Спереди в раму вкручиваются стальные штыри, на которые впоследствии и навешивается чаша.

Пластиковый сливной бачок

Форма пластикового бачка у каждого производителя своя, потому что необходимо обеспечить хорошую вместимость воды в узких рамках металлического каркаса. Поверхность пластика покрыта теплоизолятором для предотвращения образования конденсата.

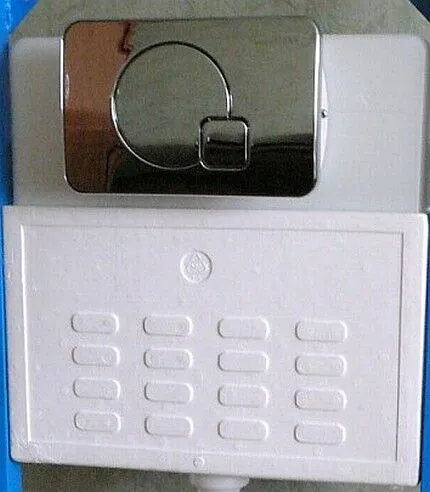

Сливной бачок инсталляции

Выбирайте сливной бачок со специальным покрытием, которое предотвращает образование конденсата. При наличии влаги в закрытом пространстве инсталляции металлические элементы могут быстро сгнить

На передней поверхности бачка располагается небольшой участок, на котором производители пытаются вместить всё оборудование: патрубок для подсоединения водопроводного шланга и устройство для монтажа спусковой кнопки. Именно к этому ограниченному прямоугольнику инсталляции будет доступ для ремонта после окончательной установки оборудования.

Дозирование слива уже стало стандартом, поэтому на каждом сливном бачке имеется регулирование объёма спускаемой воды.

Виды чаш унитаза

Чаша – это самый красивый элемент инсталляции, над которым больше работают дизайнеры, чем инженеры. Традиционная овальная форма сиденья остается самой продаваемой, но спросом пользуются также прямоугольные, круглые и фигурные чаши.

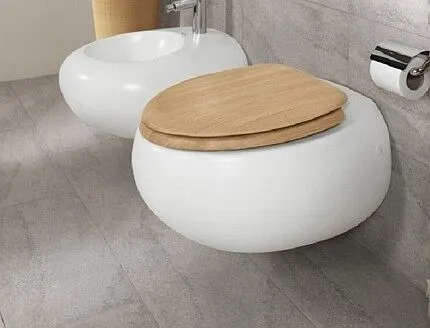

Декоративная навесная чаша унитаза

При определении необходимой высоты чаши унитаза учитывайте рост детей. Снижение уровня на 2-3 сантиметра помогут научить ребенка самостоятельно ходить в туалет на 1-2 года раньше

Мелкие комплектующие инсталляции (крепления, фитинги, кнопка слива и др.) разнятся в зависимости от производителя, поэтому об особенностях их монтажа лучше ознакомиться в инструкции по установке.

Мифы о подвесной сантехнике

Хотя примитивные блоки для смыва применялись ещё в советское время, люди до сих пор боятся устанавливать в квартирах современные блочные сантехнические конструкции. Ниже рассмотрены заблуждения об инсталляциях и подвесных унитазах.

Миф №1. Подвесной унитаз может упасть под весом человека.

Крепление инсталляций обычно проводится болтами толщиной 12 мм. Сама рамная конструкция и опорные стержни рассчитаны на вес 400-450 кг. Единственной причиной падения унитаза может быть обрушение стены, к которой он крепится.

Миф №2. Необходим демонтаж декоративного короба при поломке сливного бачка.

Рамка кнопки слива фиксируется на защелках и легко снимается. Под ней расположено отверстие для подведения водопроводного шланга с компактным краном. В пределах этого «монтажного» окна на передней стенке бачка находится и поплавковый механизм, который руками выкручивается с бачка и ремонтируется без демонтажа короба.

Миф №3. Подвесной унитаз занимает минимум места.

Блочные и рамные инсталляции требуют дополнительных 20-25 см пространства ванной комнаты. Поэтому эти конструкции занимают даже больше места, чем напольный унитаз. Единственным вариантом сокращения пространства является расположение инсталляции в нише стены.

Миф №4. Запчасти к блочным инсталляциям отсутствуют.

Размеры комплектующих у большинства производителей стандартизированы, потому что приоритет при покупке имеют ремонтопригодные модели. В магазинах сантехники подобрать сломавшуюся деталь не составит труда. Кроме того, выполнить ремонт инсталляции можно самостоятельно.

Пошаговый монтаж инсталляции и унитаза

Установить сантехническую инсталляцию самостоятельно несложно. Главная опасность состоит в протекании стыка канализационной трубы и патрубка унитаза после окончательной установки.

Чтобы избежать таких проблем, необходимо соблюдать все правила пошагового монтажа инсталляции. Далее будут рассмотрены схемы установки унитазов с различными конструкциями.

Необходимые инструменты

Для проведения монтажа инсталляции и крепления к ней унитаза необходимы такие инструменты и материалы:

  1. Отвертка.
  2. Разводной ключ.
  3. Дрель-перфоратор со сверлами.
  4. Плоскогубцы.
  5. Дюбели и болты.
  6. Молоток.
  7. Уровень.
  8. Рулетка с маркером.
  9. Силикон.

Перечислен минимум инструментов и материалов, которые пригодятся при установке самой инсталляции. При монтаже короба необходимы другие приспособления, но эту работу лучше доверить профессионалам.

Установка блочной инсталляции

Установить блочную инсталляцию можно двумя способами:

  1. В специально подготовленную нишу в стене.
  2. На бетонную плиту, которая затем зашивается гипсокартоном.

Вне зависимости от типа установки, перечень действий для сборки инсталляции остается одинаков.

Шаг первый. Нанесение разметки в санузле. В небольших узких комнатах унитаз устанавливается по её оси, а в больших — чашу лучше располагать по оси слива.

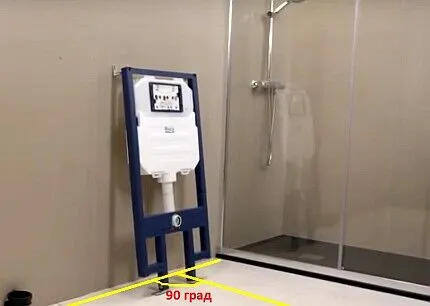

Разметка комнаты до установки инсталляции

При разметке комнаты с уже положенной напольной плиткой не используйте черный маркер. Его отметины могут остаться на межплиточных швах

Сначала необходимо провести линию маркером или мелом от угла до угла комнаты вдоль стены, где планируется установка инсталляции. Затем вдоль оси установки чаши необходимо начертить перпендикулярную первой линию, использую строительный уголок.

Шаг второй. Формирование мест креплений. В соответствии с намеченной осью установки чаши проводится определение мест фиксации блочной конструкции. При перекосах оси чаши и стены под крепления можно подложить деревянные или пластиковые прокладки для достижения угла в 90 градусов.

Метки для сверления отверстий для крепежа

В рыхлых бетонных плитах предпочтение отдается креплению с помощью дюбелей, которые обеспечивают максимальную площадь соприкосновения крепежа со стеной

Необходимо обязательно центрировать расположение дюбелей относительно середины сливного отверстия унитаза. Если расстояние между местами крепления блока 60 см, то каждое отверстие под дюбель должно сверлиться на расстоянии 30 см от оси чаши.

После разметки необходимо просверлить дрелью отверстия и вставить в них прилагающиеся к изделию крепежные элементы.

Шаг третий. Фиксация блочной конструкции. Сливной бак прикручивается шурупами или анкерными болтами к стене. После этого к конструкции подводится водопроводный шланг, и присоединяются патрубки, которые будут стыковаться с чашей унитаза.

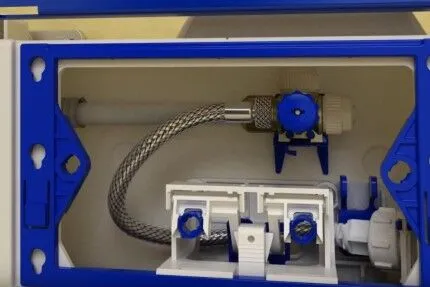

Подводка пластиковой водопроводной трубы к бачку

Внутри «монтажного» окна обычно расположен идущий в комплекте гибкий шланг, в который вода подается через переходник с краном

Шаг четвертый. Вкручивание опорных штифтов чаши. После фиксации блочного механизма к нему присоединяется чаша унитаза. В отверстия для её крепления вставляются металлические стержни и определяются места их крепления на стене, чтобы высота сидения унитаза была 40-48 см.

Стержни для крепления чаши унитаза

Стержни изготовлены из сверхпрочной негнущейся стали и выдерживают без деформации нагрузку до 450 кг. Изменить впоследствии их расположение без демонтажа декоративного короба не получится

После этого унитаз снимается, и дрелью просверливают отверстия в бетонной плите под стержни, которые затем фиксируются в стене крепежом.

Шаг пятый. Монтаж канализационного слива. Чаша унитаза навешивается на опорные штифты и в неё вставляется патрубок слива воды с бачка. После этого определяется схема канализации и производится её монтаж с жесткой фиксацией отводящей 110-милиметровой трубы.

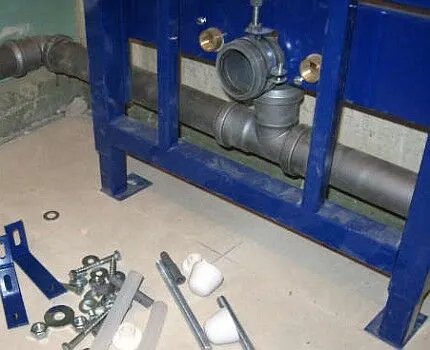

Монтаж канализационного слива

Жесткая фиксация канализационной подводки обязательна, потому что при установке чаши унитаза труба не должна изменять своё положение

Шаг шестой. Обшивка блочной инсталляции и установка чаши унитаза. После монтажа канализации чаша унитаза снимается и начинается декоративная обшивка всей сантехнической конструкции плиткой или влагостойким гипсокартоном.

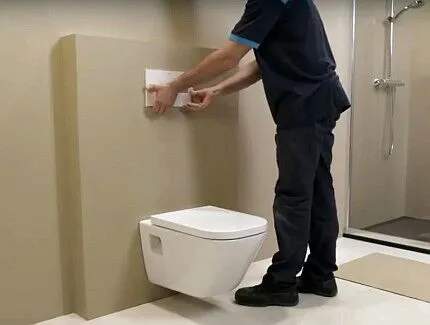

Установка кнопки слива

Кнопка слива и её рамка устанавливаются в последнюю очередь. Но испытывать работу механизма слива следует только после высыхания герметика на канализационном стыке

Когда обшивочные работы завершены, монтируется кнопка слива, а чаша насаживается на сливные патрубки и опорные металлические штифты. После этого унитаз приживается гайками к стенке.

Вместо обшивки сливного отверстия блочной конструкции, опорных стержней и канализации иногда используется их заливка бетоном.

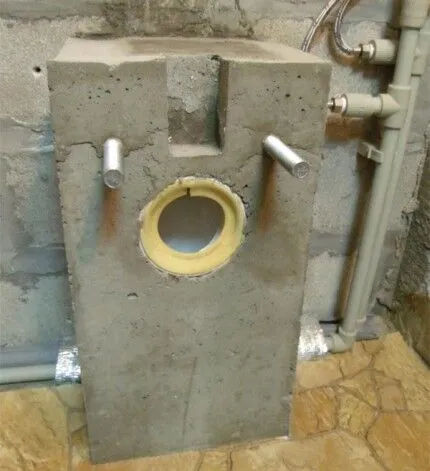

Бетонная заливка канализации и опорных стержней

При замешивании бетона для заливки необходимо покупать только сертифицированные материалы, а также соблюдать технологию, потому что конструкция будет испытывать большие нагрузки

Для этого после пятого шага вокруг указанных конструкций монтируется общая деревянная опалубка, а её внутренний объем заливается бетоном. Через 5-7 дней после заливки опалубка снимается, а чаша унитаза состыковывается с жестко зафиксированными в бетоне опорными штифтами, патрубками канализации и сливом бачка.

Монтаж унитаза с рамной инсталляцией

Установку рамной инсталляции с унитазом можно проводить в произвольном месте санузла. Однорамные конструкции крепятся одновременно к стене и полу, а инсталляции со сдвоенной рамой можно устанавливать посреди комнаты в специальной перегородке.

Монтаж обоих вариантов конструкций отличается только местом крепления металлического каркаса и формой декоративной обшивки, поэтому их установка будет рассмотрена в рамках одной пошаговой инструкции.

Шаг первый. Сборка каркасной конструкции. Установка инсталляции начинается со сбора металлической рамы. Для компенсации неровностей пола и стен в конструкции каркаса предусмотрены выдвижные лапки. После регулировки положения рамы по уровню, лапки жестко фиксируются в требуемом положении.

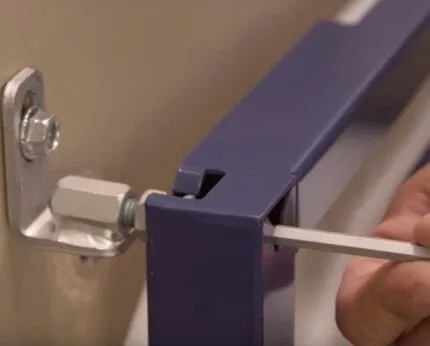

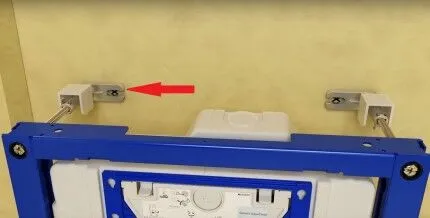

Регулировка расстояния между стеной и рамой

Для регулирования расстояния между стеной и рамой существует специальный механизм. Фиксация положения лапки должна производиться жестко, чтобы избежать возможного перекоса рамы

Инсталляция прикладывается к месту монтажа, и маркером отмечаются места, в которых необходимо просверлить отверстия под дюбели.

Шаг второй. Установка бака на металлическую раму. Высота бачка для воды также может регулироваться, но не во всех моделях инсталляций. Рекомендуемая высота расположения спусковой кнопки – 1 м от поверхности пола.

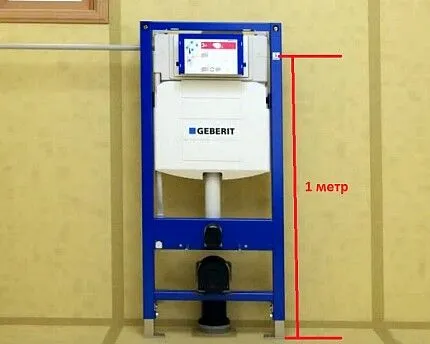

Расстояние между кнопкой слива и полом

Высота сливной кнопки не имеет принципиального значения для работы механизма, но опросы свидетельствуют, что 100 см – это оптимальный вариант

Исходя из этого параметра, происходит выбор уровня расположения сливного бака внутри металлической рамы. Вместе с баком монтируются фитинги для слива воды.

В рамной конструкции часто имеется регулируемая по высоте горизонтальная металлическая планка. Она имеет отверстия или клипсы для крепления опорных стержней чаши унитаза, патрубков слива воды с бака и канализации.

Шаг третий. Монтаж канализации. К раме прокладывается 110-милиметровая канализационная труба.

Шаг четвертый. Крепление рамной конструкции. Просверливают отверстия для крепления металлического каркаса, и затем он прикручивается шурупами или анкерными болтами к стене и полу в намеченных точках. Оптимальное расстояние от каркаса рамы до стены – 140-195 мм.

Расположение рамной инсталляции относительно стены

Близко прикрутить раму к стене не получится, потому что за металлическими лапками должна ещё разместиться канализационная труба размером 110 мм

К раме фиксируется канализационная труба с помощью имеющегося в распоряжении крепежа.

После того, как рамная инсталляция полностью собрана, необходимо удостовериться в правильности регулировки опорных высоты штырей и патрубков. Для этого на конструкцию навешивается чаша унитаза.

Шаг пятый. Проверка герметичности. К сливному баку подключается водопроводная труба и открывается кран. После наполнения бачка производится пробный слив. При отсутствии протечек чаша унитаза снимается и начинается обшивка инсталляции.

Шаг шестой. Формирование короба вокруг рамной инсталляции.

Закрыть металлическую раму можно двумя способами:

  • зашить гипсокартоном;
  • обложить кирпичом и плиткой.

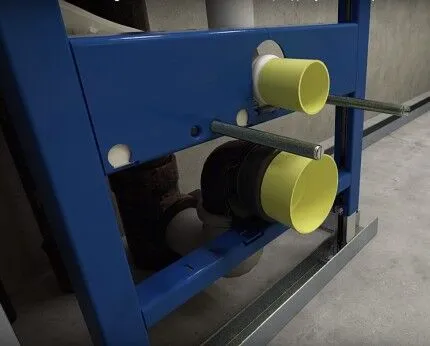

Перед изоляцией инсталляции необходимо закрыть её патрубки заглушками или полиэтиленовыми пакетиками. Для обшивки необходимо использовать влагостойкий гипсокартонный лист толщиной 12,5 мм. Короб будет представлять собой декоративный элемент, на который не приходится опорной нагрузки.

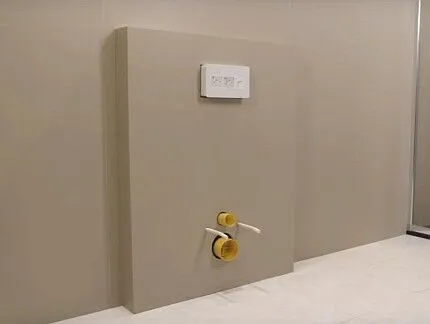

Декоративный короб для инсталляции

Переднюю панель короба необходимо усиливать сзади металлопрофилем для того, чтобы при случайном нажиме рукой на гипсокартон он не лопнул и не провалился

При обшивке необходимо заранее предусмотреть формирование отверстий под патрубки и опорные штифты чаши унитаза.

Шаг седьмой. Крепление унитаза к раме инсталляции. К монтажу чаши унитаза на инсталляцию можно приступать сразу после заштукатуривания и окраски гипсокартонного короба. Если металлический каркас обкладывался кирпичом и плиткой, то ставить на него унитаз следует через 10 дней после окончания работ.

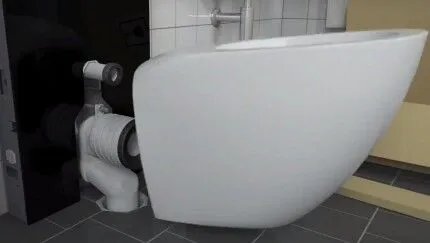

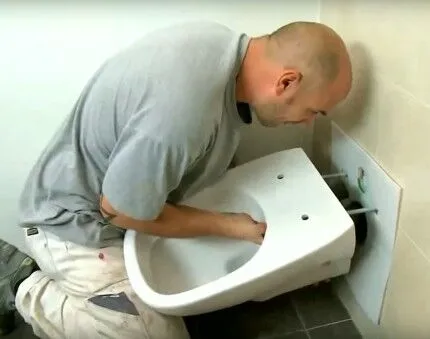

Насаживание чаши унитаза на опорные штифты

Между чашей и стеной вместо силикона можно подложить прокладку из утеплителя толщиной 1-2 мм для предотвращения растрескивания керамического покрытия при нагрузках

Перед насаживанием унитаза на опорные штифты необходимо смазать силиконом резиновые прокладки патрубков канализации и сливного отверстия бачка. Также слой герметика наносится на заднюю стенку унитаза на расстоянии 5 мм от края по всему периметру соприкосновения со стенкой.

Чаша фиксируется к стене двумя болтами, закручиваемыми на металлические штифты. Через сутки можно произвести пробный слив для проверки работы всей инсталляции.

Присоединение напольного унитаза к инсталляции

Блочные и рамные инсталляции не обязательно предполагают установку навесной чаши унитаза. Его можно установить классически на пол. Схема монтажа напольного унитаза отличается от вышеизложенных способов лишь местом расположения элементов крепежа и патрубка канализации.

При установке унитаза на пол его фиксируют, как на опорные горизонтальные стержни, так и прикручивают к полу. Производители чаши выбирают вид крепления, исходя из формы изделия.

При фиксации унитаза к полу необходимо наметить и просверлить в напольной плитке два отверстия для крепления. После обшивки инсталляции коробом, чаша унитаза монтируется к патрубкам канализации и слива бачка, а затем прикручивается к полу с помощью имеющегося крепежа.

Присоединение напольного унитаза к инсталляции

После окончательной фиксации унитаза необходимо промазать по периметру основания силиконовым герметиком, чтобы под чашу не попадала вода и грязь

Для связи канализационной трубы и чаши унитаза можно дополнительно использовать гофрированную трубу.

Обшивка инсталляции гипсокартоном

Чтобы замаскировать не самую привлекательную сторону установки и подключения сантехнического оборудования зачастую применяется метод обшивки гипсокартоном. За сооруженным из него коробом отлично скрываются как сама опорная система, так и подведенные коммуникации.

С общим принципом обшивки ознакомит следующая подборка фото:

Галерея изображений

Фото из

Для того чтобы обшить инсталляцию гипсокартоном, устанавливаем конструкцию и запасаемся материалами. Потребуется влагостойкий гипсокартон, шурупы 13, саморезы для крепления к профилю 3,5×25, профиль 27×28, дюбель-гвоздь 6×40

Учитывая, что закрепленный гипсокартон должен стать заподлицо с опорной конструкцией, выполняем разметку стен

Фиксируем раму из профиля на стене, тщательно проверяем горизонтальность и вертикальность выполненной установки

От зафиксированного на стене профиля выставляем торцевые ребра каркаса и лицевую его часть

Для сооружения маскировочной обшивки канализационных и водопроводных труб также размечаем и устанавливаем каркас из металлического профиля

Обшиваем сооруженный каркас гипсокартоном, заранее раскроив для работы отрезки материала по фактическим размерам

По имеющемуся в комплектации унитаза шаблону раскраиваем лицевую панель обшивки

Собираем декоративно-защитный короб для инсталляции и коммуникаций, фиксируем оставшиеся детали маскирующей обшивки

Шаг 1: Подготовка материалов для обшивки

Шаг 2: Разметка стены для установки профиля

Шаг 3: Крепление профиля под обшивку к стене

Шаг 4: Сооружение каркаса из металлического профиля

Шаг 5: Устройство каркаса для коммуникаций

Шаг 6: Обшивка каркаса отрезками гибсокартона

Шаг 7: Раскрой лицевой панели обшивки

Шаг 8: Устройство короба для инсталляции и труб

Полезные советы по установке

При монтаже унитаза с инсталляцией имеется ряд важных нюансов:

  1. Подведение воды к отверстию сливного бачка лучше производить с помощью пластиковых труб, потому что срок эксплуатации резиновых шлангов ограничен 3-5 годами.
  2. Нельзя проводить фиксацию опорных стержней чаши унитаза в старых несущих стенах. Если сверло проходит в плиту, не встречая особого сопротивления, то лучше дополнительно забетонировать стержни с канализационной трубой и сливным патрубком бачка.
  3. Рама должна быть закреплена болтами минимум в 4 местах.
  4. У подводящей воду трубы должен быть отдельный закрывающий кран в удобном для доступа месте.

Следование предложенным инструкциям обезопасит квартиру от затопления и предотвратит необходимость демонтажа декоративного короба в течение первых лет эксплуатации унитаза.

Выводы и полезное видео по теме

Видеоролики за несколько минут позволят сложить в голове полный пазл схемы сборки инсталляций для унитаза. После их просмотра вышеописанные пошаговые инструкции станут более понятными и осознанными.

Процесс сборки рамной инсталляции:

Установка блочной инсталляции в нишу:

Крепление унитаза к раме инсталляции:

Предложенная пошаговая инструкция монтажа унитаза с рамной и блочной инсталляциями укладывается в несколько часов работы, если не учитывать время на создание декоративного короба.

Суть установки сводится к ровному и прочному креплению рамы, присоединению патрубков и состыковыванию чаши унитаза с блоком слива. Осуществить это может каждый хозяйственный человек, умеющий обращаться с необходимым инструментом.

Какой вес выдерживает унитаз на инсталляции?


Максимальный вес, который может выдержать унитаз на инсталляции, зависит от типа инсталляции и производителя. Однако, обычно инсталляции способны выдерживать вес унитаза и человека весом до 150-200 кг. Этого достаточно для большинства случаев использования унитаза.

Если инсталляция устанавливается в помещении с высокой проходимостью или с большим количеством людей, например, в обще

Максимальный вес, который может выдержать унитаз на инсталляции, зависит от типа инсталляции и производителя. Однако, обычно инсталляции способны выдерживать вес унитаза и человека весом до 150-200 кг. Этого достаточно для большинства случаев использования унитаза.

Если инсталляция устанавливается в помещении с высокой проходимостью или с большим количеством людей, например, в общественных туалетах, то необходимо выбирать более прочные инсталляции, которые могут выдерживать больший вес.

В любом случае, перед установкой унитаза на инсталляцию необходимо следовать рекомендациям производителя и обеспечивать правильную установку и крепление унитаза и инсталляции.
