Формула расчета сечения кабеля по мощности и длине
Главная » Статьи » Формула расчета сечения кабеля по мощности и длине
Выбор сечения кабеля мощности необходим при проведении проводки в помещение. Начинать этот процесс лучше с детального плана и полных расчетов до покупки нужных материалов.
Их в магазинах огромное разнообразие. Сначала требуется провести расчет сечения кабеля по нагрузке. Даже при самых тщательных измерениях, он все равно будет приблизительным.
Обратите внимание
При том, что заранее продуманы все осветительные приборы и их мощность, учтена вся бытовая техника, общее значение их мощности будет усредненным. К полученной цифре лучше прибавить еще процентов 5 на всякий случай.
Поэтому большинство людей считают, что этих показателей хватит для выбора стандартного медного кабеля:
- 0,5мм2 для кабелей для точечных светильников, установленных в доме.
- 1,5мм2 станет достойным выбором для проводов у люстр.
- 2,5мм2 подходит для проводов розеток.
С точки зрения бытового потребления энергии с учетом всех электроприборов, эти размеры выглядят приемлемо. Так считается, пока, например, на кухне не включатся в одно время холодильник, микроволновка, электрочайник и тостер. Результат может стать плачевным. Сечение кабеля и мощность нагрузки тесно взаимосвязаны.
При проведении проводки требуется учитывать расчет сечения кабеля по диаметру жилы провода. Не всегда указания на маркировке покупаемого провода бывают правдивой. Для избегания домашних «аварий» в дальнейшем, лучше самим произвести расчет. Существует несколько достаточно простых способов.
- Воспользоваться специальными измерительными инструментами – электронным микрометром или штангенциркулем. Этот способ быстрый, но требует затрат на эти приборы.
- «Дедовский» метод при наличии карандаша, провода и линейки. Кабель зачищается и плотными витками наматывается на карандаш. Затем измеряется длина намотки и делится на количество жил. Витков обязано быть минимум 15 для лучшей точности.
- Применение готовых расчетов сечения кабеля по диаметру жил в таблицах.
Важно помнить: расчет ведется только по диаметру открытой жилы. Провод вполне может выглядеть должного размера за счет изоляции.
При выборе кабеля для применения в бытовых целях стоит учитывать расчет сечения кабеля по длине. Для этого заранее ставятся отметины на поверхности во всех точках, где будут розетки, включатели, светильники и остальное. Делаются обмеры расстояния, и кабель режется исходя из них, но с хорошим запасом.
Формула расчета сечения кабеля состоит из внесения данных длины, площади его сечения и удельного сопротивления проводника. Затем следует рассчитать данные токов, поделив суммарную мощность нагрузки на размер напряжения в сети.
Далее рассчитывается вероятная величина понижения напряжения.
После этого оценивается размер уменьшения напряжения к номинальному напряжению в сети в процентном соотношении, и выбирается сечение провода, не превышающий 5 процентный рубеж.
Формула по силе тока – I= P/U x cosф. В этой формуле I – сила тока (Ампер) P – суммарное показание мощности (Ватт) U – сила напряжения (В) cosф – показатель, равный единице.
При показателе общей суммарной мощности потребителей в 3,8кВт, их надо разделить на 220Вольт. Получится 17,3 Ампера. Определяясь по данным таблицы ПУЭ, выбор сечения кабеля из меди или алюминия найти легко. С показателем силы тока в 17,3 (А) сечение медного кабеля составляет 1,5мм2.

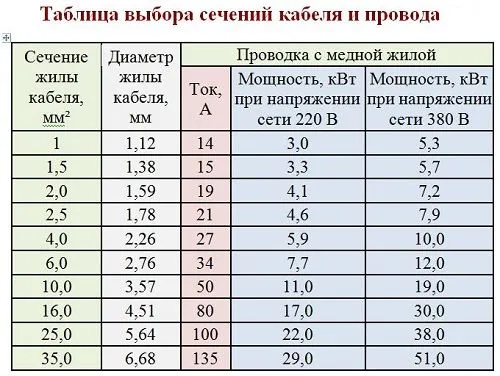

Сечение кабеля и мощность – таблица представлена в статье. Это общедоступная таблица расчета сечения кабеля по мощности.
Сечение кабеля для ввода в дом или квартиру
Как уже говорилось выше, после подсчетов всей нагрузки и выбора провода по его составу, можно проводить последние вычисления: сечение вводного кабеля в квартиру.
Возьмем за пример квартиру из двух комнат, в которой вся нагрузка распределяется на силовую и осветительную. Главная силовая нагрузка – это, обычно, розетки в ванной и на кухне.
Именно здесь расположено большинство бытовых приборов – бойлер, стиральная машинка, микроволновки, холодильник и множество мелких помощников по хозяйству.
Важно
Для этой группы розеток выберем провод с сечением 2,5мм2. Это допустимое сечение кабеля при условии, что нагрузка распределяется на несколько розеток. В случае использования всех приборов в одной розетке, такое сечение категорически не подходит. В такой ситуации требуется максимальное сечение кабеля до 6мм2.
Окончательный вывод о размере сечения кабеля можно делать только после всех расчетов. Например, в комнатах на все розетки идет малое распределение нагрузки и там сечение провода допускает 1,5мм2.
Следует помнить, раз нагрузка в помещениях квартиры разная, значит покупать провод необходимо с разным сечением.
Самая большая нагрузка в квартире идет на вводном участке, поэтому там сечение так же должно быто максимальным – 4-6мм2. При расчетах желательно опираться на данные в ПУЭ, но там они часто завышены. Рассмотрим на примере, какое сечение кабеля для электроплиты требуется, а какое рекомендуется.
Электроплита относится к категории силовой нагрузки и по стандарту ей вполне подойдет кабель с сечением 2,5мм2. Но в ПУЭ эти показатели завышены, с целью обезопасить жилое помещение от электрических аварий.
Что учитывается при подключении электроплиты:
- Во-первых, показатели инструкции к прибору и рекомендации ПУЭ. Владельца чудо техники ожидают повышенные денежные затраты, если к электроприбору, имеющему силовые показатели сечения 2,5мм2 поставить провода с увеличенным сечением 6мм2, рекомендуемые ПУЭ. При этом переплата составит 50-70% от цены кабеля с сечением 2,5мм2.
- Во-вторых, требуется проверить электросчетчик. Нужно, чтобы вводный в квартиру кабель был обязательно трехжильным. Он в обязательном порядке обязан быть 6мм2 по меди.
- В-третьих, проверяется автоматический вводный выключатель. Номинальный ток в нем должен быть 45-50 Ампер.
- В-четвертых, нужно позаботиться об устройстве защитного отключения.
- В-пятых, правильно выбрать силовую розетку. При однофазовом подключении электроплиты, она должна быть на 25-32 Ампера и с тремя контактами.
И только после всех перечисленных действий стоит приступать к выбору кабеля. Его сечение по меди не должно быть ниже 4мм2.
Установление проводки в квартире или доме требует высокого профессионализма. Вопрос о том, чтобы сделать все своими руками не должен даже подниматься, если владелец помещения не имеет нужного образования и годы практики.
Мало построить дом или сделать капитальный ремонт в квартире. Электропроводка – это важнейшая часть при проектировании здания. Именно она делает помещение пригодным для жилья, давая ему освещение, тепло и необходимые для жизни коммуникации.
Установленная проводка может стать помощником для владельца помещения, а может быть его серьезной проблемой. Следует тщательно изучить, как правильно рассчитать сечение кабеля, сколько его нужно, а еще лучше, доверить это специалистам.
Слишком тонкая и опасная для жизни наука – электропроводка.
xn--80ac1bcbgb9aa.xn--p1ai
Формула расчета сечения кабеля по мощности
Электрическая проводка – это важнейшая часть большой коммуникационной системы, которая снабжает дом электроэнергией.
От ее качественной и долгой эксплуатации зависит качество работы освещения и бытовых электрических приборов, которых в последнее время становится в каждом доме все больше и больше.
Поэтому все чаще встречаются на строительных порталах вопросы, которые касаются именно электропроводки. И один из таких вопросов, как правильно провести расчет сечения кабеля по мощности, а точнее сказать, по нагрузке.
Совет
Опытные электрики на глаз определяют приблизительно данный показатель. Инженеры пользуются специальными таблицами, которых в Интернете в свободном доступе большое количество. Но давайте рассуждать здраво. В каждом доме есть определенное количество бытовых приборов, у которых разная мощность.
Это первое. Второе – количество комнат и служебных помещений может быть сильно отличаться в каждом доме. А это влияет на потребляемую мощность по освещению. К тому же у кого-то в доме висят многорожковые люстры, а кто-то обходится и точечными светильниками. Плюс разнообразие всевозможных ламп.

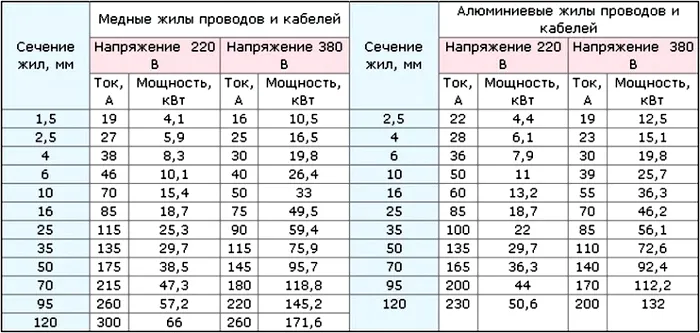

Таблица расчета сечения кабеля
Третье – это опять-таки мощность бытовых приборов, которую подсчитывают по фактическим показателям.
То есть, практически пересчитывают по пальцам, какими приборами и с какой мощностью владельцы домов пользуются.
И самое важное, что при подсчете общей мощности нет необходимости учитывать фактор, который влияет на то, как работают приборы и освещение: постоянно или периодически. Важно знать общую нагрузку на кабель.
Формула расчета
Итак, существует формула расчета сечения электрического кабеля или провода по мощности. Вот она:
I=P*K/U*cos φ – эта формула применяется для однофазных сетей с напряжением в 220 В.
В ней
- «Р» — это суммарная мощность всех бытовых приборов и освещения.
- «К» – это тот самый коэффициент одновременности, то есть, он выравнивает показатель мощности по временному показателю. Ведь не все время же мы пользуемся освещением или приборами. Это величина постоянная и равна 0,75.
- «U» — напряжение 220 В.
- cos φ – это также постоянная величина, равная единице.
Практически в этой формуле все величины, кроме общей мощности, постоянные. Поэтому в основе расчета лежат именно нагрузки, которые создают бытовые приборы и светильники. То есть, величина тока зависит от потребляемой мощности.
Эти показатели обычно указываются в технической документации, которая поступает в комплекте с электрическим прибором. Нередко производители указывают ее на бирках.
Вот только некоторые показатели мощности основных бытовых приборов, используемых чаще других.
Источник: http://el-cab.ru/stati/formula-rascheta-secheniya-kabelya-po-mocshnosti-i-dline.html
Как выбрать сечение кабеля
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность.
Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму.
В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо.
Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику.
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату.
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Обратите внимание
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще.
Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые.
И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен.
Важно
Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению.
В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле.
Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить.
Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

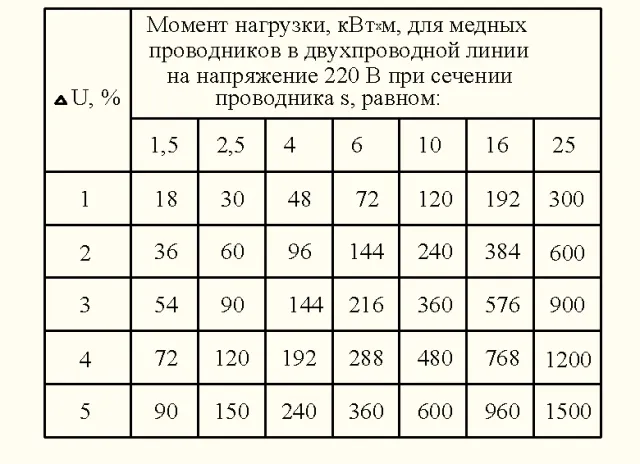

Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества.
И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить.
Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

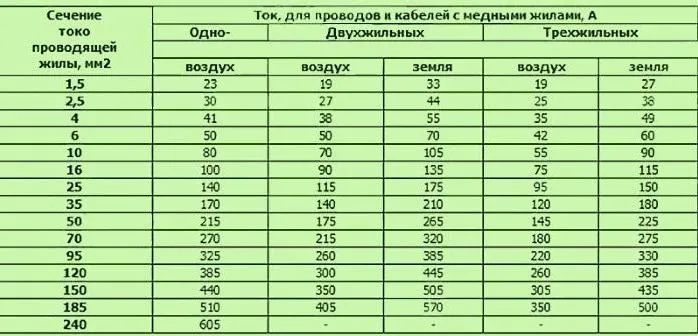

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

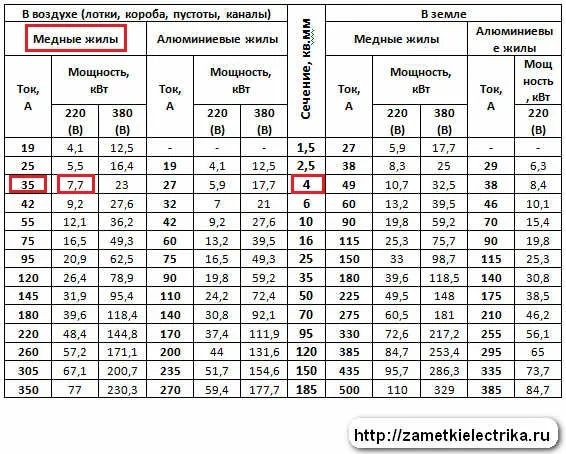

Выбор сечения кабеля в зависимости от мощности и типа прокладки
Совет
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много.
Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).
А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Источник: https://stroychik.ru/elektrika/vybor-secheniya-kabelya
Формула расчета сечения кабеля по мощности
Электрическая проводка – это важнейшая часть большой коммуникационной системы, которая снабжает дом электроэнергией.
От ее качественной и долгой эксплуатации зависит качество работы освещения и бытовых электрических приборов, которых в последнее время становится в каждом доме все больше и больше.
Поэтому все чаще встречаются на строительных порталах вопросы, которые касаются именно электропроводки. И один из таких вопросов, как правильно провести расчет сечения кабеля по мощности, а точнее сказать, по нагрузке.
Совет
Опытные электрики на глаз определяют приблизительно данный показатель. Инженеры пользуются специальными таблицами, которых в Интернете в свободном доступе большое количество. Но давайте рассуждать здраво. В каждом доме есть определенное количество бытовых приборов, у которых разная мощность.
Это первое. Второе – количество комнат и служебных помещений может быть сильно отличаться в каждом доме. А это влияет на потребляемую мощность по освещению. К тому же у кого-то в доме висят многорожковые люстры, а кто-то обходится и точечными светильниками. Плюс разнообразие всевозможных ламп.
Таблица расчета сечения кабеля
Третье – это опять-таки мощность бытовых приборов, которую подсчитывают по фактическим показателям.
То есть, практически пересчитывают по пальцам, какими приборами и с какой мощностью владельцы домов пользуются.
И самое важное, что при подсчете общей мощности нет необходимости учитывать фактор, который влияет на то, как работают приборы и освещение: постоянно или периодически. Важно знать общую нагрузку на кабель.
Формула расчета
Итак, существует формула расчета сечения электрического кабеля или провода по мощности. Вот она:
I=P*K/U*cos φ – эта формула применяется для однофазных сетей с напряжением в 220 В.
В ней
- «Р» – это суммарная мощность всех бытовых приборов и освещения.
- «К» – это тот самый коэффициент одновременности, то есть, он выравнивает показатель мощности по временному показателю. Ведь не все время же мы пользуемся освещением или приборами. Это величина постоянная и равна 0,75.
- «U» – напряжение 220 В.
- cos φ – это также постоянная величина, равная единице.
Практически в этой формуле все величины, кроме общей мощности, постоянные. Поэтому в основе расчета лежат именно нагрузки, которые создают бытовые приборы и светильники. То есть, величина тока зависит от потребляемой мощности.
Эти показатели обычно указываются в технической документации, которая поступает в комплекте с электрическим прибором. Нередко производители указывают ее на бирках.
Вот только некоторые показатели мощности основных бытовых приборов, используемых чаще других.
- Освещение от 300 Вт до 1500 Вт. Как было сказано выше, все зависит от количества и вида ламп.
- Телевизор от 140 до 300 Вт. Это мощность современных моделей.
- Холодильник от 300 до 800.
- Утюг от 1000 до 200. Это один из самых энергопотребляемых агрегатов.
- К этой же категории относится электрочайник: 1000-2500 Вт.
- Добавим сюда же стиральную и посудомоечную машину – 2500 Вт.
- Микроволновая печь в среднем в пределах 1000 Вт.
- Компьютер от 300 до 600 Вт.
Можно было бы сюда добавить и другие приборы, к примеру, фен, музыкальный центр, пылесос, бойлер и так далее. То есть, для подсчета сечения электрического кабеля по мощности необходимо сначала определить, сколько приборов есть в доме. Складывая их мощность, устанавливается суммарная общая потребляемая мощность, которая и будет действовать на электрическую проводку.
Итак, все величины вставляются в формулу, по которой определяется сила тока. Давайте подсчитаем мощность всех вышеперечисленных приборов по минимальной ставке. И определим, какой кабель будет необходим. Общая мощность составляет – 6540 Вт или 6,54 кВт. Вставляем ее в формулу:
I=6540*0,75/220=22,3 А

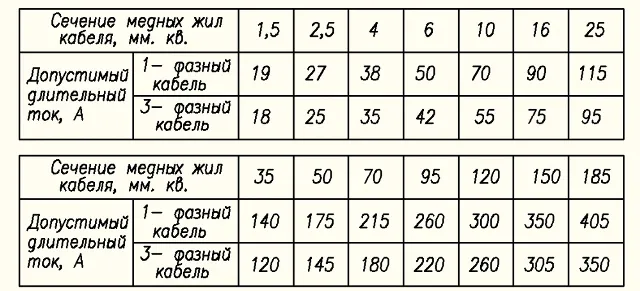

Теперь для определения сечения кабеля потребуется таблица, в которой установлено соотношение двух величин.
Теперь вы знаете, как рассчитать сечение кабеля.
Расчет сечения кабеля по помещениям
Вышеописанный расчет с формулой предназначается для вводного кабеля в дом. Но давайте рассмотрим внутреннюю разводку по комнатам и помещениям. Все дело в том, что с освещением все более или менее понятно. Бросаете под него во все комнаты кабель сечением 1,5 мм², и будьте уверены, что все вы сделали правильно. Ни перегрева, ни замыкания у вас не будет.
С розетками все не так просто. Есть в доме комнаты, где наличие бытовых приборов зашкаливает. Это кухня и ванная. В последней обычно часто работает стиральная машина и фен. Кстати, у него немаленькая мощность от 1000 до 2500 Вт. Так что нагрузку этот небольшой прибор создает приличную.
Так вот необходимо решить одну очень важную задачу – правильно распределить нагрузку по розеточным группам. К примеру, на кухне.
Обратите внимание
Сначала рассчитывается сила тока по вышеописанной формуле, где в качестве потребляемой мощности складываются мощности всех присутствующих на кухне бытовых электрических приборов, плюс освещение. Производится выбор сечение кабеля, который будет заходить в эту комнату.
А вот по розеткам растащить проводку под каждый бытовой прибор с меньшим сечением. Для холодильника отдельно, для кофеварки и чайника отдельно, для посудомоечной машины отдельно. И так по всем точкам.

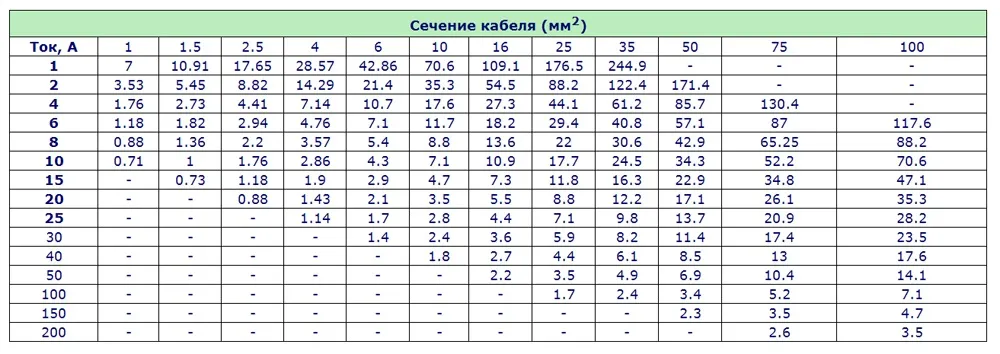

Таблица расчета сечения кабеля по длине
Многие могут сказать, не много ли розеток для одного небольшого помещения? Есть альтернатива, запитать на блок розеток (двойную или тройную) кабель большего сечения. Придется провести еще один расчет.
То есть, вариаций на схему разводки электрических контуров может быть много. Но во всех случаях придется использовать формулу и таблицы определения кабельного сечения.
Хотя специалисты уверяют, что оптимальный вариант – это под каждый прибор свою розетку.
И еще один момент, касающийся длины кабеля и его потери напряжения. По законам физики, чем длиннее провод, тем больше у него потери напряжения. Поэтому электрики проводят расчет сечения провода по его длине. Правда, внутреннюю разводку такому расчету не подвергают. Слишком мизерны потери.
Какой кабель лучше: медный или алюминиевый
Не будем глубоко вникать в этот вопрос. Просто сделаем небольшой сравнительный анализ.
- Медный кабель более прочный и гибкий. При многократном изгибе он не ломается.
- Медь хоть и окисляется, но не так интенсивно, как алюминий. Поэтому контакты эксплуатируются дольше.
- Показатель проводимости медных жил почти в два раза больше, чем у медных. Отсюда и более высокая нагрузка, которую медный кабель выдерживает.
- Алюминиевый провод почти в четыре раза дешевле медного.
Для внутренней разводки электропроводки рекомендуется применять медный кабель
Существуют современные правила проведения электрической разводки. Так вот в них рекомендуется внутреннюю разводку проводить медными проводами, а внешнюю алюминиевыми.
Заключение по теме
Итак, подводя итог всему вышесказанному, необходимо сделать заключение, что расчет мощности приборов и сечения кабеля по нагрузке – ответственный процесс. Допущенная в расчетах ошибка может обойтись очень дорого. Так что внимательность и только внимательность.
Источник: http://OnlineElektrik.ru/eprovodka/cabeli/formula-rascheta-secheniya-kabelya-po-moshhnosti.html
Расчет сечения кабеля по мощности. Как правильно выбрать сечение провода для квартиры
Перед подключением нагрузки к сети важно убедиться в достаточной толщине жил питающего кабеля. В случае существенного превышения допустимой мощности возможно разрушение изоляции и даже самой жилы по причине её перегрева.
Расчет сечения кабеля по мощности и силе тока
Прежде чем производить расчет сечения кабеля по мощности, следует вычислить сумму мощностей подключаемых электроприборов. В большинстве современных квартир основными потребителями являются:
- Холодильник 300 Вт
- Стиральная машина 2650 Вт
- Компьютер 550 Вт
- Освещение 500 Вт
- Электрочайник 1150 Вт
- Микроволновая печь 700 Вт
- Телевизор 160 Вт
- Водонагреватель 1950 Вт
- Пылесос 600 Вт
- Утюг 1750 Вт
- Всего 10310 Вт = 10,3 кВт
В сумме большинство современных квартир потребляют приблизительно 10 кВт. В зависимости от времени суток данный параметр может существенно снижаться. Однако при выборе сечения проводника важно ориентироваться на большую величину.
Необходимо знать следующее: расчет сечения кабеля для однофазных и трехфазных сетей различается. Но и в том, и в другом случае следует учитывать в первую очередь три параметра:
- Силу тока (I),
- Напряжение (U),
- Потребляемую мощность (P).
Также имеется несколько других переменных, их значение различается для каждого конкретного случая.
Расчет сечения провода для однофазной сети
Расчет сечения провода по мощности осуществляется при помощи следующей формулы:
I = (P × Kи) / (U × cos(φ) )
Где,
- I – сила тока;
- P – потребляемая мощность всех электроприборов в сумме;
- Ки – коэффициент одновременности, обычно для расчетов принимается стандартное значение 0.75;
- U – фазное напряжение, оно составляет 220 (В), но может колебаться в пределах от 210 до 240 (В);
- Cos (φ) – для бытовых однофазных приборов данная величина неизменна и равняется 1.
При необходимости быстро рассчитать ток можно опустить значение cos (φ) и даже Ки. Полученное значение будет отличаться в меньшую сторону (на 15 %) в случае применения формулы такого вида:
Найдя ток по расчетной формуле, можно смело приступать к выбору питающего кабеля. Точнее, его площади сечения. Существуют специальные таблицы, в которых представлены данные, позволяющие сопоставить величину тока, потребляемую мощность и сечение кабеля.
Данные сильно различаются для проводников, изготовленных из разных металлов. На сегодняшний день для квартирной электропроводки обычно используется только жесткий медный кабель, алюминиевый практически не применяется. Хотя во многих старых домах все линии проложены именно с применением алюминия.
Выбирается сечение медного кабеля по следующим параметрам:
Расчет сечения провода в квартире — Таблица
Часто случается, что в результате расчетов получается ток, находящийся между двумя значениями, представленными в таблице. В таком случае необходимо использовать ближайшее большее значение. Если в результате расчетов значение тока в одножильном проводе равно 25 (А), необходимо выбрать сечение 2,5 мм2 и более.
Расчет сечения кабеля для трехфазной сети
Для расчета сечения питающего кабеля, используемого в трехфазной сети, необходимо воспользоваться следующей формулой:
I = P / (√3 × U × cos(φ))
Где,
- I – сила тока, по которой будет выбираться площадь сечения кабеля;
- U – фазное напряжение, 220 (В);
- Cos φ – угол сдвига фаз;
- P – показатель общей мощности всех электроприборов.
Cos φ в данной формуле очень важен. Так как непосредственно влияет на силу тока. Для различного оборудования он различен, чаще всего с этим параметром можно ознакомиться в технической сопроводительной документации, либо он указывается на корпусе.
Суммарная мощность потребителей находится очень просто: все мощности складываются, полученное значение используется для расчетов.
Отличительной особенностью выбора площади сечения кабеля для использования в трехфазной сети является то, что более тонкая жила может выдерживать большую нагрузку. Подбирается необходимое сечение по типовой таблице.
Выбор сечения кабеля для трехфазной сети — Таблица
Расчет сечения провода по мощности в трехфазной сети выполняется с применением такой величины, как √3. Данное значение необходимо для упрощения внешнего вида формулы.
Важно
Таким образом при необходимости можно заменить произведение корня и фазного напряжения на напряжение линейное. Эта величина равна 380 (В) ( Uлинейное = 380 В).
При выборе сечения кабеля, как для трехфазной сети, так и для однофазной, необходимо учитывать допустимый длительный ток.
Данный параметр указывает на силу тока (измеряется в амперах), которую может выдерживать проводник в течение неограниченного количества времени. Определяется он по специальным таблицам, они имеются в ПУЭ.
Для алюминиевых и медных проводников данные существенно различаются.
Допустимая длительность тока — Таблица
При превышении указанного в таблице значения проводник начинает нагреваться. Температура нагрева обратно пропорциональна силе тока.
Интересно Как правильно соединить провода: практические советы с фото
Обязательно ознакомьтесь с материалом про то, как правильно соединять провода.
Скрутка проводов остается а прошлом, читайте и узнавайте про современные способы соединения проводов
Температура на определенном участке может увеличиваться не только из-за неправильно подобранного сечения, но и по причине плохого контакта. Например, в месте скрутки проводов.
Довольно часто такое происходит в результате непосредственного контакта алюминиевых кабелей и медных. Поверхность металлов окисляется, покрывается оксидной пленкой, что существенно ухудшает контакт.
В этом месте кабель нагревается.
Источник: https://postroiv.ru/2014/10/kak-pravilno-rasschitat-sechenie-kabelya-chtoby-on-ne-peregrevalsya/
Самостоятельный расчет сечения провода
Сечение провода является важным показателем надежной и качественной электропроводки.
В расчет сечения провода закладываются потребляемая мощность электрического оборудования и допустимая длительность токов, которые может выдержать провод при нормальном рабочем режиме.
Если расчет проведен правильно а работы выполнены качественно, можно быть уверенным в электрической и пожарной безопасности проводки.
Совет
Электрики, работающие сегодня в этой сфере услуг, в большинстве случаев не утруждаются выполнять какие-либо расчеты, а просто берут, и завышают, а порой и занижают сечение провода.
Это связано с тем, что по прошествии времени после окончания обучения, они не помнят, как необходимо проводить расчет.
Этими знаниями обладают главные инженеры и энергетики, и то потому, что их знания эксплуатируются в изо дня в день.
К чему могут привести неправильные расчеты сечения провода?
Рассмотрим пример, когда сечение провода занижено (т.е. сечение меньше необходимого для потребляемой мощности).
Этот случай является самым опасным из всех, так как он может привести к нарушению изоляции, пожару, порче оборудования, поражению электрическим током. Разберемся, почему так происходит.
Допустим, мы имеем водонагреватель мощностью 3000 Вт, при этом провод, заложенный специалистом может выдержать 1500 Вт.
При включенном электроводонагревателе провод будет сильно нагреваться, а это приведет к повреждению изоляционного слоя и к короткому замыканию.
Теперь рассмотрим пример, когда сечение провода выбрано большее, чем необходимо для данной мощности оборудования. Запас действительно не лишний в разумных приделах, но проводка с запасом сечения обойдется дороже.
Смотрим по таблице 1, приведенной в правилах устройства электроустановок (ПУЭ). На упомянутый выше водонагреватель мощностью 3000 Вт требуется провод сечением 2,5 мм2. Допустим, в нашем случае был использован провод сечением 6 мм2.
Стоимость такого провода в 2,5 раза выше чем у нужного 2,5 мм2. Допустим провод сечением 2,5 мм2 стоит 30 рублей, а провод 6 мм2 стоит 75 рублей за метр. Нам потребуется, к примеру, 20 метров. В первом случае будет потрачено 600 рублей, а во втором – 1500 рублей, разница очевидна.
Обратите внимание
А если вы сделаете всю проводку в квартире проводами с завышенным сечением, представьте, на сколько больше денег в этом случае придется заплатить.
Подводя итог, мы узнали, что неправильные расчеты сечения провода могут имееть очень неприятные, а порой серьезные последствия. Поэтому к выбору сечения проводов необходимо подходить грамотно и серьезно.
Формула для расчета сечения провода
Iр=P/Uн
где P – мощность оборудования
Uн – номинальное напряжение (220 вольт)
Iр – расчетный ток
Например, рассчитаем электрический нагреватель 3000 Вт.
Iр=3000/220=13,6363…, округлим Iр = 14 А.
Существуют различные поправочные коэффициенты применительно к условиям прокладки провода и среды, коэффициент повторного кратковременного включения.
На практике эти коэффициенты применяют к трехфазным сетям на производстве, там, где есть большие пусковые токи.
В нашем случае имеются бытовые электроприборы, которые рассчитаны на напряжение 220 В, поэтому рассчитывать коэффициент мы не будем, но мы его учтем и определим среднее значение равным 5 А и прибавим к расчетному току.
Итак, Iр=14 +5=19 А
Используем медный трехжильный провод (ноль, фаза, земля). Смотрим по таблице:
Таблица для определения сечения медных проводов.
Если, значение находится между двумя значениями в таблице (в нашем случае между 15 А и 21 А), всегда берем большее знанение. Согласно таблице, сечение провода, нужное для подключения электрического водонагревателя мощностью 3000 Вт – 2,5 мм2.
Аналогично по формуле и таблице также выполняется расчет сечения провода для освещения.
Источник: http://elektrika15.ru/samostoyatelnyj-raschet-secheniya-provoda/
Сечение кабеля.Как его правильно выбрать
В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.
При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования электроснабжения частного дома, квартиры, и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.
Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников.
Важно
В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током.
Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв.мм.
Update 01.06.2017. Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий
Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.
Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.
Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.
), наооборот — греется сильнее.
Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.
Приведу пример, например у нас сечение кабеля 6 кв.мм.:
- при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
- при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.
Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к.
при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.
!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.
Сечение кабеля для скрытой электропроводки
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
— для однофазной сети напряжением 220 Вольт:
где Р — сумма всех мощностей бытовых электроприемников, Вт;
U — напряжение однофазной сети 220 В;
cos(фи) — коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
— для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Совет
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения.
Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы — сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) — сечение кабеля 3х6 кв.мм., для трехфазной электроплиты — 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) — по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание.
Запись опубликована в рубрике Электрика с метками Кабели и провода. Добавьте в закладки постоянную ссылку.
Источник: https://elektroschyt.ru/vybrat-sechenie-kabelya/
Расчет сечения кабеля по мощности, току: таблица, формула
Расчет сечения кабеля по мощности и другим рабочим параметрам необходим для обеспечения безопасности и надежности электрической сети. При неправильном выборе это может привести к серьезным последствиям от выхода из строя приборов или части проводки до пожара.
Зачем это нужно?
Жизнь современного человека требует все большего количества электрической техники и оборудования для обеспечения комфорта.
Количество всех этих приборов постоянно растет и, несмотря на активную разработку экономичных технологий, увеличивает требования к электросетям, прокладываемым в домах.
С каждым годом в доме появляется все больше техники, которая обладает большой потребляемой мощностью.
Увеличение количества техники закономерно ведет к увеличению нагрузки на проводку. Особенно это важно при использовании таких мощных приборов, как стиральные машины, водонагреватели, электрические плиты. Толщина или сечение кабеля, с помощью которого осуществляется подача электроэнергии на такое устройство, должна выбираться специально под его характеристики.
Использование слишком тонкого кабеля чревато такими последствиями, как:
- плавление внешней и первичной изоляции проводов;
- возгорание проводки;
- короткое замыкание;
- пожар (как следствие предыдущих пунктов);
- выход из строя электроприборов.
Способы расчета
В данной статье мы не будем рассматривать вопрос создания схемы электрической сети и разделения потребителей на группы. Достаточно отметить, что в наши дни общепринятым считается схема, когда приборы с большой потребляемой мощностью выносятся на отдельную линию друг от друга, а также групп розеток и осветителей. Поэтому для них, как правила, используются более толстые провода.
А для того чтобы выбрать рассчитать сечение провода для квартиры обращаются к нескольким способам:
- по таблице соответствия нагрузки к толщине жилы;
- по длине (с помощью формулы);
- по потребляемой мощности;
- по другим рабочим показателям (напряжению или току).
С помощью формулы
Сечением кабеля называют площадь поперечного среза токопроводящей жилы. Если для подачи фазы используется многожильный кабель, то за сечение принимается сумма этих площадей.
Чтобы найти расчетную величину сечения кабеля можно выразить её из формулы сопротивления провода, согласно которой:
R= (p*l)/S
Здесь p означает удельное сопротивление, l – длину провода, а S – его площадь в поперечнике. Вспоминаем, что площадь круга равна квадрату его диаметра, умноженному на 0,758 (S = 0,758d2). При известном значении толщины провода (то есть диаметра поперечного круга), приводим формулу к следующему виду:
R= (p*l)/(0,758*d^2 )
d – диаметр жилы
Обратите внимание
Значение p зависит от металла, из которого сделан провод, его величину можно узнать в справочниках.
С помощью данной формулы мы можем узнать, на какое предельное сопротивление рассчитан провод той или иной толщины, то есть определить безопасную нагрузку, и использовать эту информацию для проектирования домашней электросети.
Стоит признать, что этот способ расчета сечения относительно сложен и громоздок, особенно если в квартире будет разводиться много линий питания с разной потребляемой мощностью. Мы приводим его здесь для более полного понимания того, как происходит расчет.
Тем более, рабочие характеристики всех типов проводов давно известны, а значит можно не мучиться (и избежать возможных ошибок), а воспользоваться уже известными данными, сведенными в удобную таблицу.
С помощью таблицы
Таблица нагрузок и кабелей, соответствующих её величине, является гораздо более удобным способом найти расчетную площадь сечения. Самым главным показателем в данной таблице является сопротивление материала проводов. Электрические кабели чаще всего изготавливаются из меди и алюминия.
Вторые обладают более низкими рабочими характеристиками и по этой причине в последнее время все чаще отвергаются профессионалами как менее безопасные и надежные. Несмотря на это, алюминиевые провода по-прежнему очень часто используются в домашних электросетях.
Поэтому таблица ПЭУ (правил электротехнических установок) для выбора сечения содержит колонки со значениями для обоих металлов.
В приведенной таблице расчетная площадь сечения находится по току и мощности, поскольку эти два параметра взаимосвязаны и вычисляются по общей формуле.
Очевидно, что она гораздо удобнее способа, описанного ранее – нет необходимости производить сложные вычисления, исходя из диаметра жил. Здесь достаточно знать общую нагрузку, которая будет подаваться на провода, и сразу увидеть, какой должна быть их толщина.
Помните, что в целях безопасности и обеспечения надежности следует всегда округлять величину поперечного сечения в большую сторону.
Влияние рабочих параметров на расчет
Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.
Напряжение
При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:
- в однофазном – 3 жилы: фаза, ноль, заземление;
- в трехфазном – 5 жил: 3 фазы, ноль, заземление.
Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:
- В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
- В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.
Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой.
Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2.
Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.
Сила тока
Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока.
Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.
Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность.
Важно
Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт.
Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.
I= P/U
P – сопротивление (общая мощность); U – напряжение сети; I – сила тока
I= 3760Вт/220В= 17,09 А
Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше.
Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2.
Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.
Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону.
Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых.
Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.
Мощность
Расчет сечения кабеля по мощности также производится с помощью общей таблицы нагрузок. Но во время монтажа сетей на крупных объектах она не гарантирует точность вычислений, поскольку при большой длине кабелей играет роль падение напряжения. То есть при значительном отдалении потребителя от источника питания, фактическое напряжение будет ниже номинального.
Как мы помним, сила тока является результатом деления сопротивления на напряжение (I = P/U). Соответственно, при уменьшении величины напряжения, сила тока будет возрастать. Вместе с ней будет увеличиваться и требуемая площадь сечения кабеля (для большей нагрузки нужен кабель большей толщины).
Для наглядности ниже представлена таблица расчета сечения кабеля по мощности и длине с поправкой на падение напряжения.
При монтаже электрической сети в квартире или частном доме этими отклонениями можно пренебречь – они не окажут ощутимого воздействия на работу проводки, поскольку будут погашены за счет округления в большую сторону.
Влияние типа проводки на расчет
Как известно, для прокладывания кабелей проводки могут использоваться два способа:
- открытый – по поверхности стен и потолков в специальных кабель-каналах;
- закрытый – внутри каркасных конструкций, оштукатуренных стен т.д.
Тип проводки оказывает влияние на выбор кабеля определенной толщины по следующей причине – провода, проложенные открытым способом, находятся в лучших теплообменных условиях (воздух служит дополнительным охлаждением). Таким образом, для проводника одной и той же толщины допустимый максимальный ток будет выше в условиях открытой прокладки, чем при закрытой.
В приведенной нами сводной таблице соотношения нагрузок и толщины кабелей указаны данные для закрытого способа прокладки. Используя кабеля, подобранный согласно указанной там информации (вне зависимости от типа проводки), у вас всегда будет некоторый запас прочности.
Тем не менее, ниже прикреплена более подробная таблица для расчета сечения кабелей для закрытой и открытой проводки.
Источник: http://TokIdet.ru/provodka/provoda-i-kabeli/raschet-secheniya.html
Как рассчитать нагрузку на кабель по сечению?
Расчет нагрузки на кабель по сечению можно выполнить следующим образом:
-
Определите мощность нагрузки, которую необходимо подключить к кабелю. Это может быть указано на нагрузочном устройстве, либо можно рассчитать по формуле P = U x I, где P — мощность в Ваттах, U — напряжение в Вольтах, I — ток в Амперах.
-
Рассчитайте ток, который будет потреблять нагрузка. Для этого воспользуйтесь формулой I = P / U.
-
Определите тип кабеля и его сечение. Сечение кабеля указывается в квадратных миллиметрах (мм²).
-
Найдите коэффициент, который учитывает условия эксплуатации кабеля (температуру окружающей среды, способ монтажа, группу горючести материала оболочки кабеля и т.д.). Этот коэффициент обычно указывается в технических характеристиках кабеля.
-
Рассчитайте допустимый ток на основе сечения кабеля и коэффициента условий эксплуатации. Допустимый ток указывается в Амперах.
-
Сравните допустимый ток с расчетным током, который был определен на втором шаге. Если расчетный ток меньше допустимого тока, то сечение кабеля выбрано правильно. Если расчетный ток больше допустимого тока, необходимо выбрать кабель с большим сечением.
Например, если необходимо подключить нагрузку мощностью 2000 Вт при напряжении 220 В, то ток, потребляемый нагрузкой, будет равен 9,09 Ампер. Если использовать кабель с медной жилой и сечением 2,5 мм², при условиях эксплуатации, указанных в технических характеристиках кабеля, допустимый ток будет около 20 Ампер. Это значит, что кабель с таким сечением подходит для данной нагрузки.
