Подключение варочной панели и духового шкафа своими руками

Окончание ремонта кухни, не означает завершение работ. На финальном этапе работ по модернизации своей кухни, целый ряд работ по подключению кухонной техники. Подключение варочной панели и духового шкафа относится именно к таким финишным работам по ремонту кухни. Выполняется подключение после установки кухонной мебели.

В этой статье подключаем электрическую варочную панель и электрический духовой шкаф. В отличие от электрической плиты варочная панель и духовой шкаф подключаются отдельно, больше того, они могут быть различных производителей. Также, в отличие от газовых приборов (газовой панели и плиты) подключение варочной панели и духового шкафа можно сделать своими руками.

Условия выполнения работ по подключению

Хочу заметить следующее. В фотографиях этой статьи подключение панели и духовки осуществляется непосредственно к кабелю электропитания, причем обоих приборов к одному кабелю. Если говорить с точки зрения электромонтажа, это не правильно. Для варочной панели или электрической плиты должна быть проложена отдельная питающая цепь с отдельным заземлением. Современный духовой же шкаф, несмотря на свои размеры, имеет двойную защиту и его можно подключить в простую (без заземления) розетку. В этом примере, духовой шкаф идет с розеткой, которую срезаем и подключаем напрямую.

Но как бы, то ни было, в моем примере, и духовка и варочная панель подключаются к общему кабелю при помощи силового клемника (колодка), рассчитанного на большой ток в цепи, ниже вы увидите его фото. Замечу, что подключать электрическую плиту, варочную панель на, так называемые скрутки, пайки или маломощные клемники типа Wago, ОПАСНО.

Подключение варочной панели и духового шкафа к электросети

Современную кухню уже сложно представить без электропечи и встроенной варочной поверхности. Это хороший способ оптимизации эргономики комнаты и улучшения интерьера. У основного числа пользователей возникают сложности присоединения такой техники к электроэнергии. Для подключения духового шкафа достаточно обычной евророзетки. А вот варочная поверхность, в силу своего потенциала и энергозатратности, присоединяется через вспомогательный электрический разъём, выдерживающий высокое напряжение. Как подключить варочную панель и духовой шкаф, если к одной розетке две разные вилки не подходят?

Условия для подключения плиты и духовки

Электроплитки и электродуховки не считаются энергоэкономичными (2–9 кВт). Следовательно, согласно условиям безопасного использования, надо отвести вспомогательную розетку для варочной поверхности и для духового шкафа от автомата. При этом, если электроплита и электродуховка рассчитаны на раздельное подключение к электросети, надо ставить дополнительные розетки с дополнительными выключателями на электрощите.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_

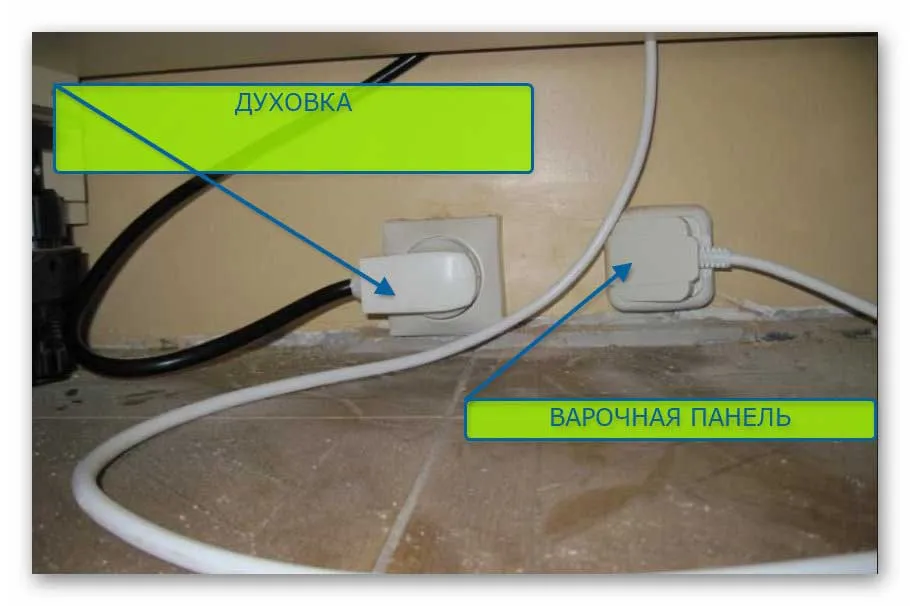

Присоединение к стандартной розетке, отведённой для электроснабжения чайника или любой бытовой техники, возможно при условии, что электродуховка до 3 кВт; если при монтаже розетки использовался медный трёхдольный кабель; замена в щитке стандартного выключателя на различный с током до 15 А.

Во многих квартирах на весь комплекс розеток установлен один автомат 15–25 А, и дополнительный на свет. Это может привести к тому, что при замене хоть одного автомата розетного комплекса на различный, к которому подключается устройство, будет невозможно пользоваться остальными приборами во время работы электродуховки.

Подумайте хорошо перед переходом на такой метод подключения. Взвесьте, что лучше: потратиться на новую проводку, розетку и спать спокойно или сэкономить. Оставлять в щитке обычный автомат при установке духовки на старую розетку нежелательно.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты. Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_20

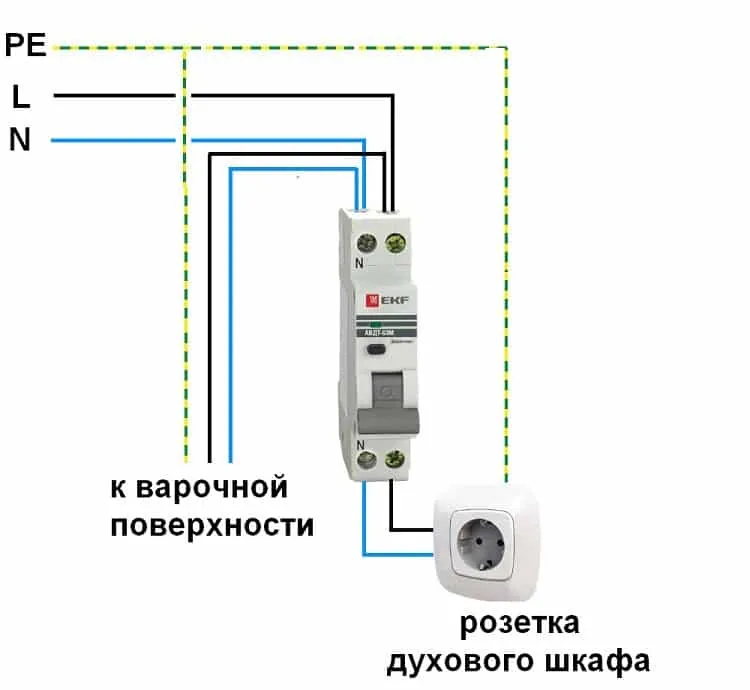

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_1

Наш сервисный центр предлагает свои услуги по ремонту бытовой техники по выгодной цене. Ремонтируем любые поломки современной бытовой техники. Оставьте заявку, и получите скидку в 15% — Оставить заявку

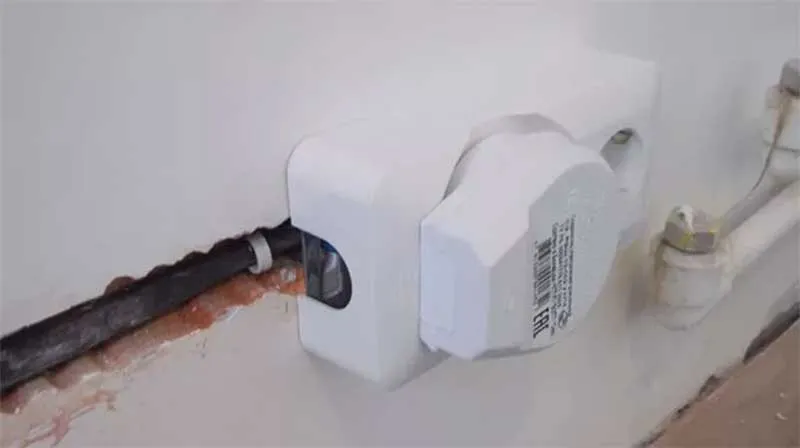

Такая модель розетки накладывается поверх стандартной. Вырисовывается дилемма, какой кабель нужен, чтобы её подключить? Ответ – обычный электрокабель устройства для приготовления пищи, где сразу можно присоединить и шкаф для запекания, но его мощность не может превышать 3 кВт. Проще говоря, они подключаются на один кабель.

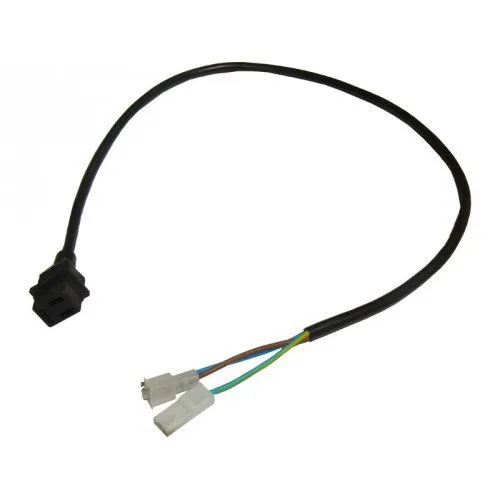

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

  1. Подрозетник.
  2. Гнездо на электродуховку.
  3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

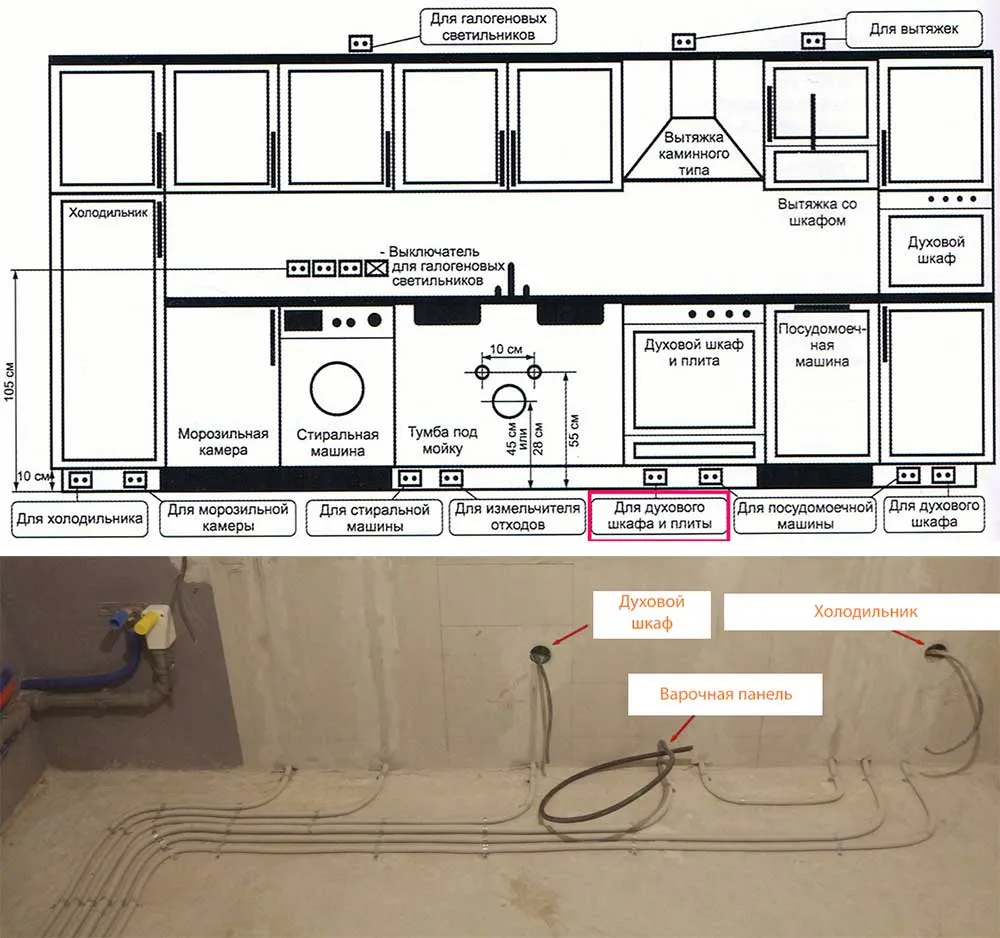

Розетка для духового шкафа и варочной поверхности

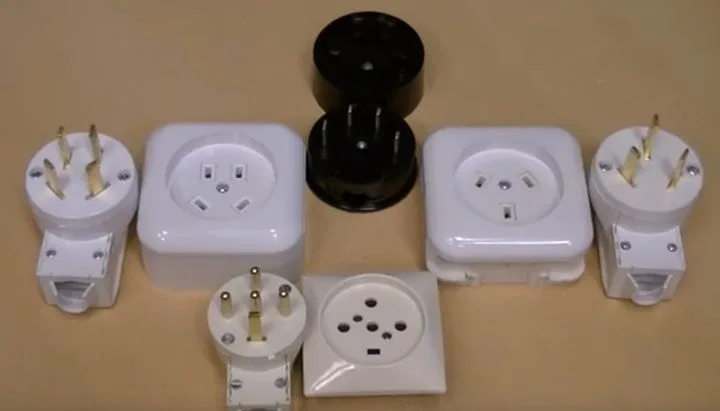

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_14

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_15

Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

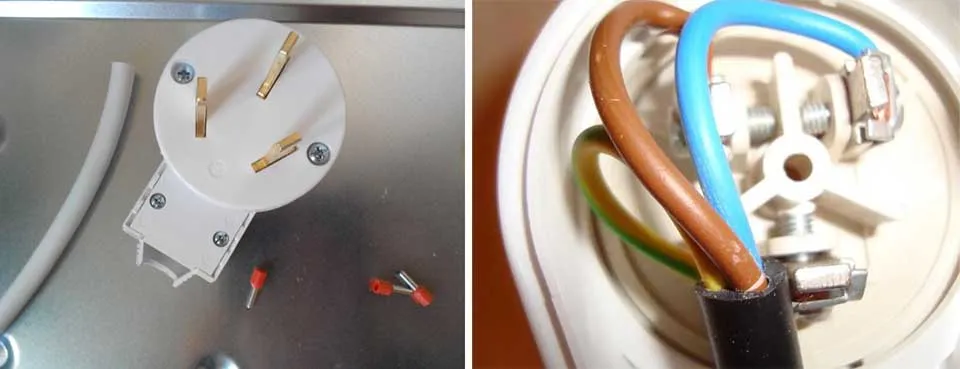

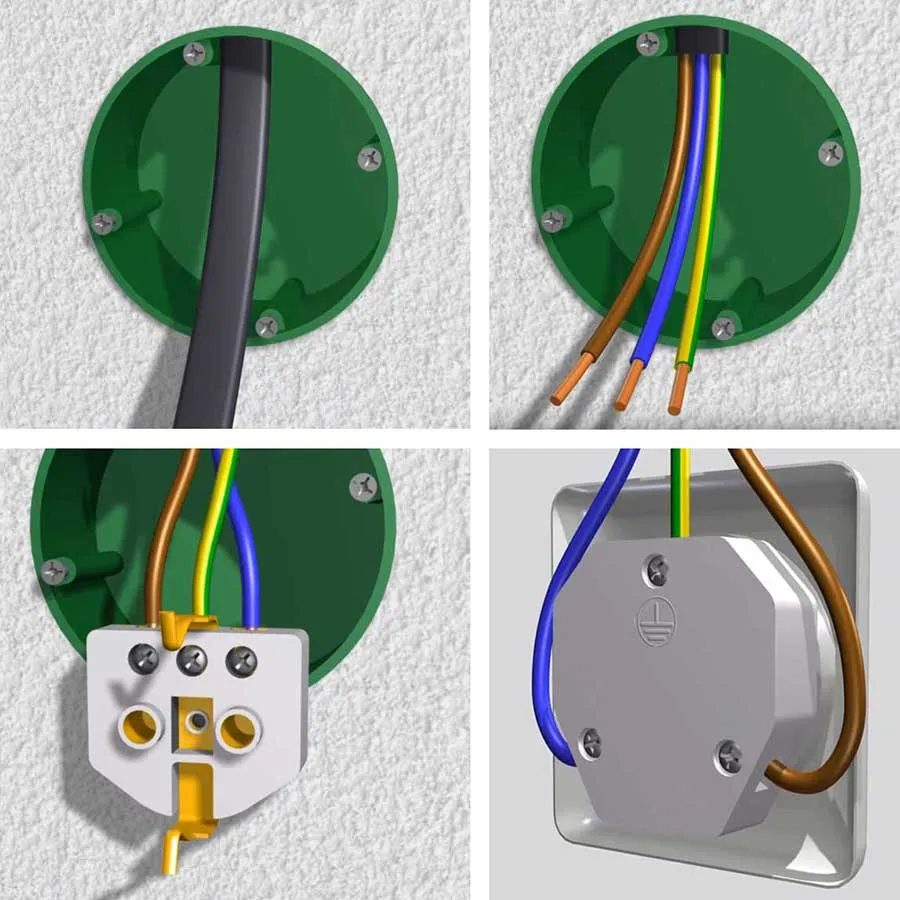

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

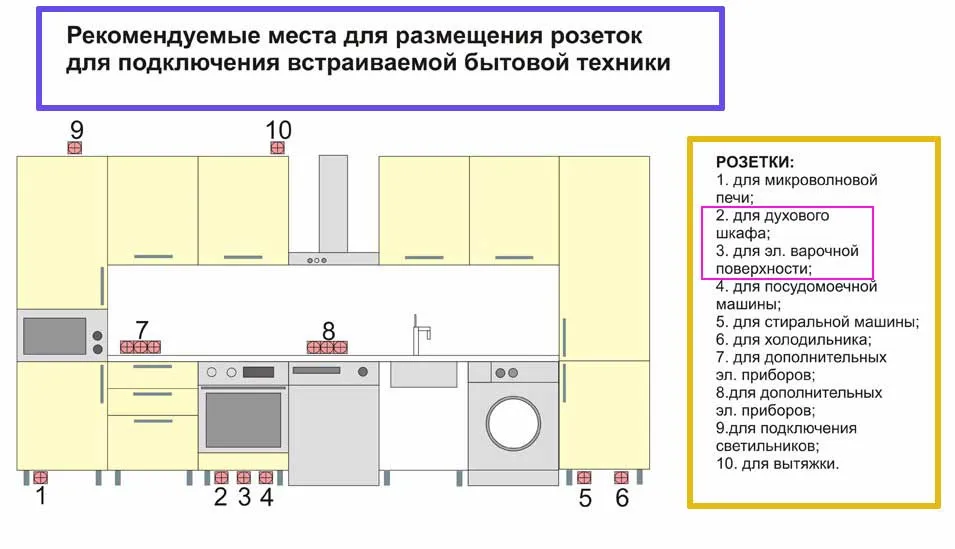

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_16

Отличие независимого духового шкафа от встроенного

Большинство квартир оснащены духовым шкафом и варочной панелью, пригодными для готовки продуктов питания. Печи условно делят на независимые и встроенные. У них есть различия в механизмах и монтаже. Это важные моменты при выборе оборудования.

Встраиваемые электропечи обычно встраиваются в отведённое место. Электроплиту располагают только над самой печью, так как у них одна система питания и регулировки. Вместе они создают комплекс. У плиты нет кнопок, и её режимы невозможно регулировать. Конфорки не смогут функционировать без блока управления на духовом шкафу. Для подключения духовки применяют электрические фидеры, работающие от центральных электросетей. На рынке большой выбор различных моделей встроенных духовок. Определившись с комплектованием и функционалом, можно с лёгкостью подобрать хороший прибор.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_12

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_6

Со временем встроенные поверхности стали замещать независимыми бытовыми печами, которые легки в использовании и просты в размещении. Независимые модели позволяют разместить духовой шкаф в любой точке кухни, независимо от размещения варочной поверхности. Они отличаются тем, что у них есть свои рычаги регулировки. Регулировка может осуществляться путём ручных тумблеров, кнопок и сенсора. Это не зависящие один от другого устройства, что делает их установку проще. Вилка для варочной поверхности обособленная, соответственно, они подключаются к электричеству по отдельности.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_7

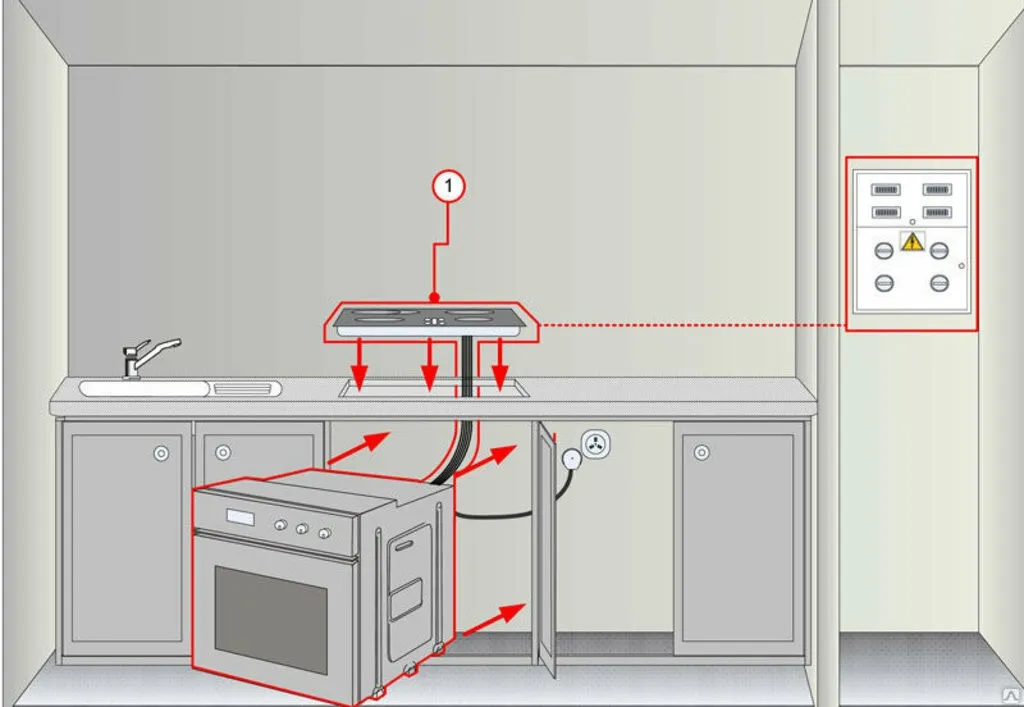

Электродуховку и электроплиту можно установить в разных местах кухонного гарнитура, а не друг под другом, как во встроенном варианте. Каждый прибор можно выбрать того производителя, который предпочтительнее, подбирая функционал. Кому-то варочная поверхность вообще не нужна, если регулярно пищу готовят во вспомогательной бытовой технике, а основная готовка ложится на духовой шкаф. В таком случае можно купить поверхность с парой конфорок, что сбережёт финансы. Монтаж запросто можно совершить своими руками.

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

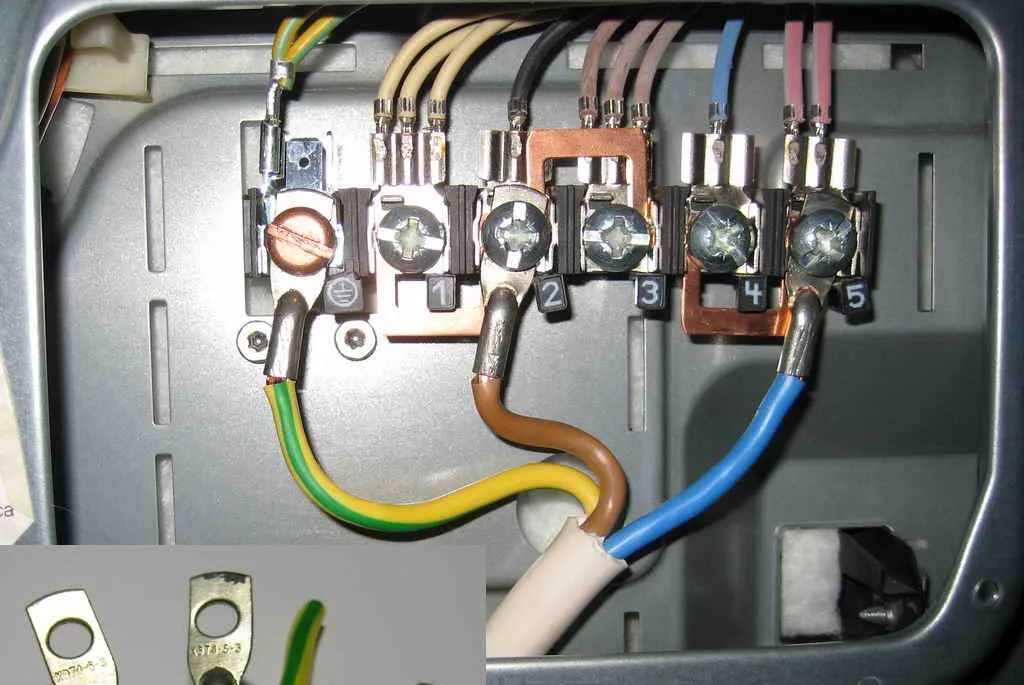

  1. Защитное заземление.
  2. Питающий кабель.

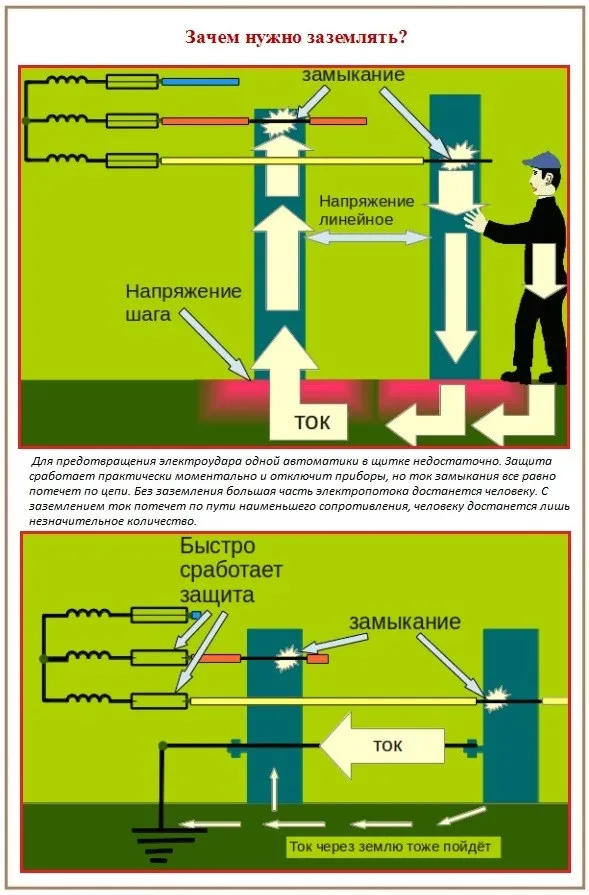

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_8

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_9

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_17

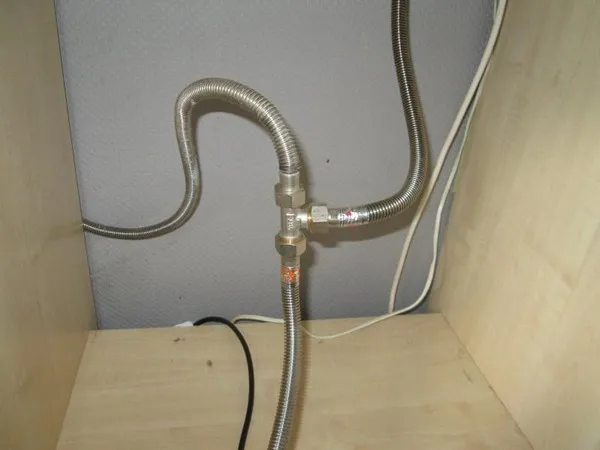

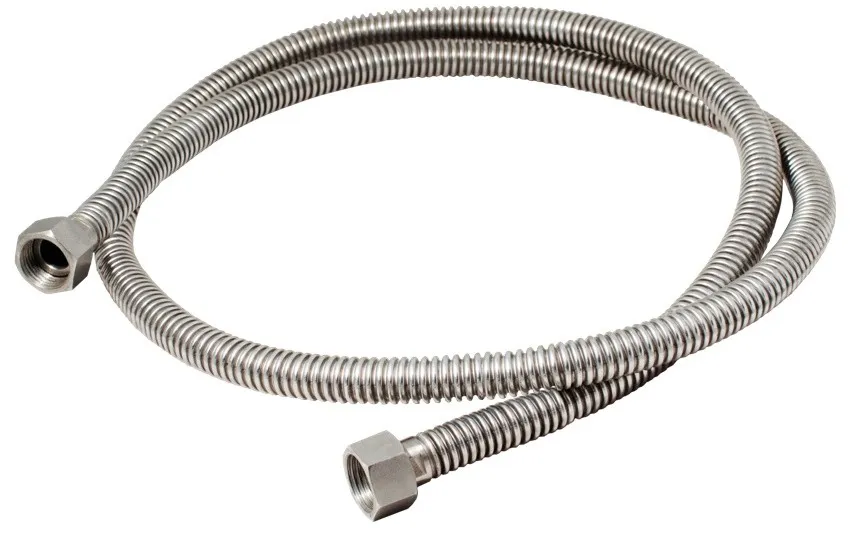

Для присоединения устройств к газу применяют два вида соединений:

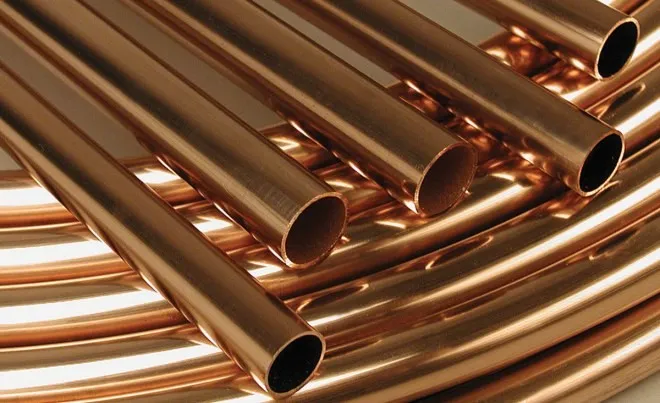

  • плотная стальная или медная трубка;
  • эластичная труба.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_10

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_11

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Схема подключения духового шкафа к варочной панели

Как же правильно подключить варочную панель и духовой шкаф? Сначала надо разобраться с пособием по работе, которое идёт в наборе с техникой. Далее начинаем работать. Подготавливаем место для установки поверхности для варки и розетки с заземлением. Перед этим лучше купить хомут и фидер (исходя из мощности техники). Возьмём само устройство для варки. Переворачиваем его, поднимаем колпачок коннектора и зачищаем края фидера. Применяя тестер, выявляем, где масса, ноль и фаза. Придерживаясь схемы подключения варочной панели, присоединяем провода.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_4

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_

Многие современные модели легко подключить самостоятельно. Их конструкция проста, и для её монтажа необязательно покупать специальные зажимы. Для соединения вокруг шурупа наматывают шнур и прикручивают. На этом присоединение фидера закончено, и можно закрывать колпачок обратно.

Важно помнить, что лучше не приобретать устройство соединения электрических цепей между собой вне комплекта техники. В продаже есть такие изделия, их производит Китай. У них посредственное качество, которое не соответствует стандартам. Из-за этого техника может испортиться – по причине плохого коннектора контакты не справятся с нагрузкой.

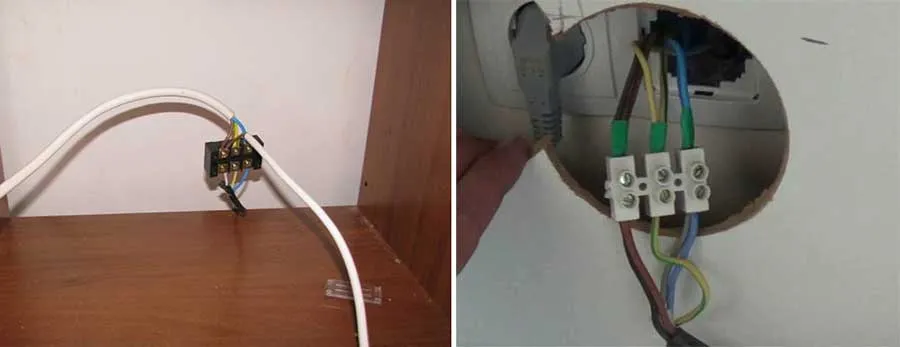

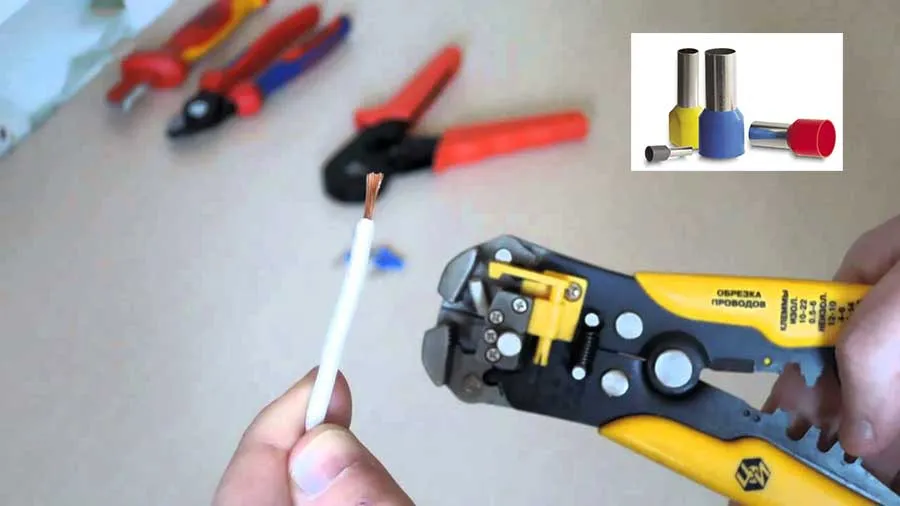

Подготавливаем провод питания для розетки. К нему подключим клеммник, где присоединим фидеры от поверхности для варки и печи. Надёжно присоединив фидеры, расставляем технику по своим местам. Далее проверяем работу приборов и правильно ли они подключены.

Электроплиту надо подсоединять через вспомогательный выключатель. Его выбирают исходя из мощности поверхности. К нему уже дополнительные приборы не подключают.

Как подключить духовой шкаф: определяемся с моделью прибора – встроенная или независимая. Если встроенная, то подключать технику необходимо к одному питающему фидеру, а приборы присоединяются между собой по схеме подключения духового шкафа от производителя. Независимую печь возможно поставить отдельно и разместить на ней газовую кухонную плиту (в целях экономии).

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_5

При установленной мощности бытовой печи до 3 кВт возможно подключение к розетке. Если больше, то лучше провести от пункта распределения дополнительный силовой кабель, присоединяющий духовой шкаф. Желательно рассчитать, справится ли линия домашних электросетей с такой нагрузкой. Если нет – надо будет заменить её, в случае недавней замены электролинии можете смело начинать монтаж. Важно помнить о заземлении. При его отсутствии подключать печь со штекером категорически нельзя.

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Подключить варочную панель и духовой шкаф на один кабель

Рассмотрим способ подключения бытовых, мощных, электроприемников.

Семья приобрела новую, варочную панель и духовой шкаф и смонтировали их в стандартный кухонный мебельный гарнитур.

Все, необходимые условия, в плане пожарной безопасности, выполнили, осталось подключить, смонтированное и встроенное в шкаф, электрооборудование, к электрической сети.

Духовой шкаф и варочная панель
Духовой шкаф и варочная панель

Были рассмотрены варианты, подключить от разных автоматов, с монтажом двух кабельных линий, с соответствующим сечением жил, двух розеток или разъемов первый вариант.

Или одного кабеля, с незначительно большим сечением, один разъем, одна розетка, распределительная коробка, два небольших куска кабеля меньшего сечения и трех зажимов типа "орех", второй вариант.

Как подключить духовой шкаф и варочную панель к одному кабелю

Сценариев подключения духового шкафа и варочной панели, как правило, два:

  • бытовые устройства уже стоят на кухне, и вы знаете их характеристики;
  • покупка только запланирована, технические данные их не известны.

В обоих случаях подключение может быть выполнено двумя способами:

  • через розетку, в которую включается вилка соединительного шнура;
  • через неразъемное соединение, которое предпочтительно в тех ситуациях, когда оборудование постоянно подключено к сети.

В статье мы рассмотрим все вышеописанные сценарии и способы, расскажем, как проводить расчёт проводки и про другие важные нюансы подключения.

Речь будет идти про подключение раздельных варочной панели и духового шкафа к одному кабелю.

Истоки возникновения проблемы

Часто на кухне квартиры или частного дома в точке подключения оборудования предусмотрен только один электрический вывод. Так было спроектировано жилое помещение, особенно это касается старых домов.

Вместе с тем перед нами сточит задача обеспечить подключение одновременно двух независимых нагрузок, каждая из которых имеет собственный электрический ввод.

Критичной такая ситуация становится в том случае, когда электрооборудование:

  • имеет большую мощность, которая не позволяет решить поставленную задачу через многорозеточный удлинитель или тройник;
  • в силу своего назначения изначально не рассчитано на частые подключения и отключения.

Дополнительным усложняющим фактором становится то, что находящиеся в данной точке нагрузки электроприборы, в нашем случае духовой шкаф и варочная панель, должны функционировать одновременно, а решить проблему альтернативным подключением одного из устройств к другой точке не получается.

Принцип работы индукционной плиты, достоинства и недостатки, схема

Описанная ситуация случается при необходимости обеспечения работоспособности электрической варочной панели и духовки с электроподогревом, которые не всегда выполнены в виде моноблочного устройства.

Проектировщики и строители же по умолчанию раньше рассматривали эти два устройства в плане электропотребления как единый блок и, соответственно, прокладывали в указанное по проекту место подключения только один кабель.

Сейчас же ситуация поменялась и учитываются все возможные варианты.

Обоснование раздельного подключения

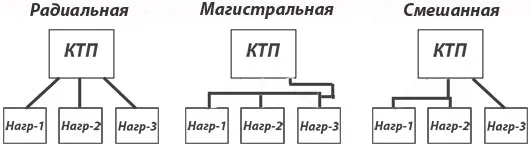

В ПУЭ прописано, что для питания бытовых нагрузок, мощность которых превышает 3,5 кВт, должен использоваться выделенный кабель с отдельным автоматом. Это означает, что для электроснабжения должна реализовываться радиальная схема.

В нашем случае варочная панель часто имеет мощность, которая выше одного киловатта. Несмотря на то, что духовой шкаф менее мощное устройство, встречаются модели, потребляющие полтора и более киловатт.

Предварительные замечания

При подключении духового шкафа и варочной панели должны быть выдержаны ряд требований, которые касаются проводки и автоматического выключателя:

  • провод заведомо исправен;
  • выдерживает продолжительную максимальную нагрузку;
  • содержит требуемое количество рабочих жил, нулевую и заземляющую;
  • выполняет все нормы по безопасности.

При выборе автомата имеет смысл руководствоваться величинами 25 А при суммарной мощности нагрузки до 5 кВт и 32 А при более высокой мощности (см. таблицу ниже).

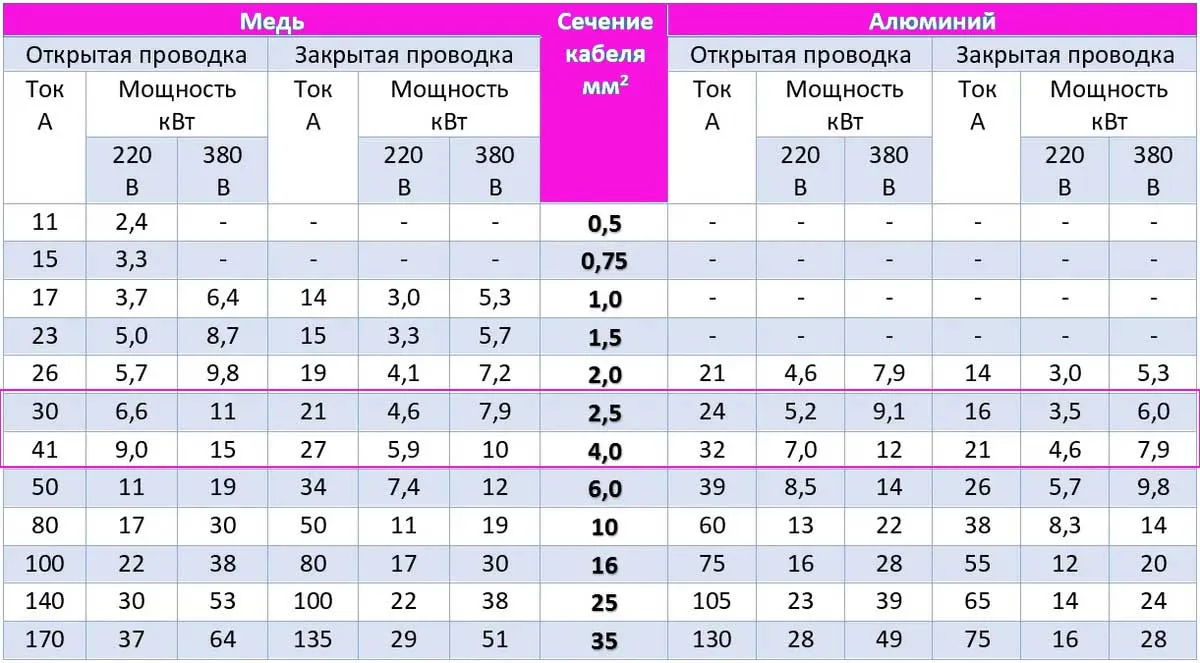

Таблица. Предельные параметры 220-вольтовой однофазной проводки для кабелей с сечением жил в 4 мм 2 .

Открытая проводка или короб Закрытая проводка (в штробе)
Материал жилы Медь Алюминий Медь Алюминий
Ток, А 41 32 27 21
Мощность. кВт 9 7 5,9 4,6

Подбор сечения жил кабеля

В продолжение вышесказанному, подключаться духовой шкаф и варочная панель должны через кабель сечение которого обеспечит одновременную их работу на максимальной мощности. В ином случае для второго устройства прокладывается отдельная линия с сечением кабеля не менее 2.5 мм 2 .

Но прежде, чем производить расчеты важно получить исходные данные:

  • материал сечения жил кабеля (алюминий, медь);
  • максимальная потребляемая мощность приборов;
  • по какой схеме прокладываются провода (открытой, в коробе или закрытой).

При наличии в сопроводительной документации подключаемого оборудования данных по мощности можно даже не выполнять арифметических действий.

Для этого достаточно обратиться к приведенной выше таблице, которая представляет собой выдержку из соответствующих положений нормативной части ПУЭ в 7 издании и содержит информацию по предельной нагрузочной способности кабеля с сечением жилы в 4 мм 2 .

Из данных, представленных в таблице, сразу же видно, что

  • в большинстве случаев современные электрические плиты и духовые шкафы не требуют подключения к 3-фазной сети;
  • для реализации идеи достаточно кабелей с 4-миллиметровым сечением жил;
  • при отсутствии жестких ограничений на бюджет целесообразно использовать кабель с медными жилами, который дает 30-проценный выигрыш по нагрузки;
  • прокладка кабеля в коробе не уменьшает его нагрузочную способность.

Последнее объясняется тем, что короб не ограничивает циркуляцию воздуха, т.е. за счет больших зазоров не снижает эффективность воздушного охлаждения даже при полной нагрузке.

Подбор бытовых приборов исходя из возможности существующей проводки

Немного углубимся в тему, чтобы все было понятно.

Если духовой шкаф и варочную панель вы только планируете купить, то важно понимать выдержит ли существующая проводка суммарную мощность обоих приборов, при этом не кратковременную, а продолжительную нагрузку.

Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами.

Чтобы замерить сечения провода воспользуйтесь штангель циркулем. Обычная линейка не подойдет, так как замеры будут иметь большую погрешность.

Сделайте следующие действия:

  • Обесточьте кабель.
  • Зачистите изоляцию одной жили не менее 1 см.
  • Штангель циркулем сделайте замеры.

Далее воспользуйтесь формулой из школьного курса: S=π×d²÷4.

  • S – искомая площадь сечения.
  • D – замеренный диаметр.
  • Π = 3.14.

К примеру, замеры показали диаметр жилы 2.4 мм. Проводим расчет: 3.14х2.42÷4=4.52мм 2 . Рекомендуемый показатель от 4 до 6 квадратных миллиметров.

В новых домах, после 2001 года постройки жилы, как правило, медные, в старых в основном алюминиевые.

Далее по таблице ниже можно выяснить какую мощность данный кабель сможет выдержать.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

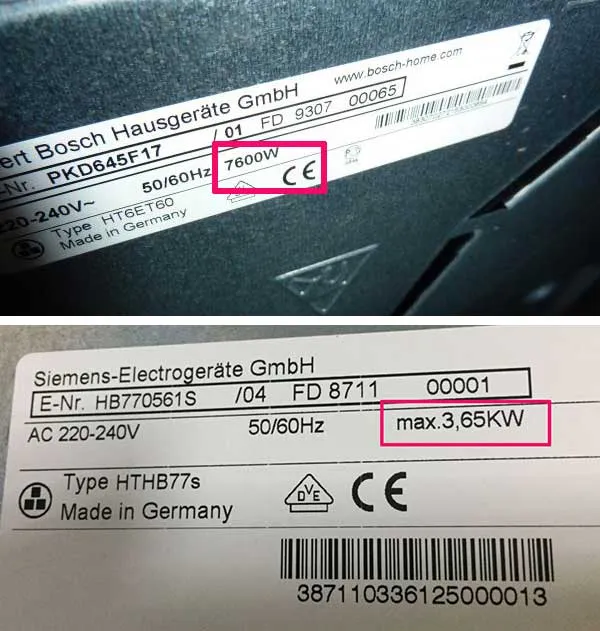

Зная мощность, которую выдержит проводка, проложенная в стене, можно ехать в магазин и подбирать бытовую технику исходя из ее характеристик и учетом того, что она будет подключена к одной точке. Все данные можно найти в техническом паспорте.

В ином случае, если бытовые приборы уже приобретены, а сечения кабеля не хватает, придется вести от щитка еще одну линию.

Часто в кабелях используются провода сечением 2.5 мм 2 . Поэтому целесообразно рассмотреть их в качестве примера для сети в 220В.

Как видно из таблицы выше такой провод выдержит:

Поэтому целесообразно использовать провода с медными жилами.

Тут цифры услудующие:

Именно провода с сечением 4 мм 2 и больше рекомендуется использовать для одновременного подключения двух бытовых устройств.

Ориентируясь на амперы, подбираем и автомат защиты, к примеру, если провод выдерживает ток 27А, то целесообразно подобрать АЗ на 32А (зачем переплачивать), этого вполне хватит.

Про коэффициент спроса

Коэффициент спроса рассчитывается по формуле Кс=Рр/Рн, где:

  1. Рр – расчётная мощность.
  2. Рн – суммарная мощность электропотребителей, в нашем случае духовой шкаф и варочная панель.

Простыми словами, если коэффициент спроса равен 1, это значит, что возможно одновременное использование всех электроприборов одной сети на максимальных мощностях. Но на практике такое встречается редко.

К примеру, 0.7 указывает, что электроприборы используются по отдельности или одновременно, но не при максимальных нагрузках, при условии, что они подключены к одной точке.

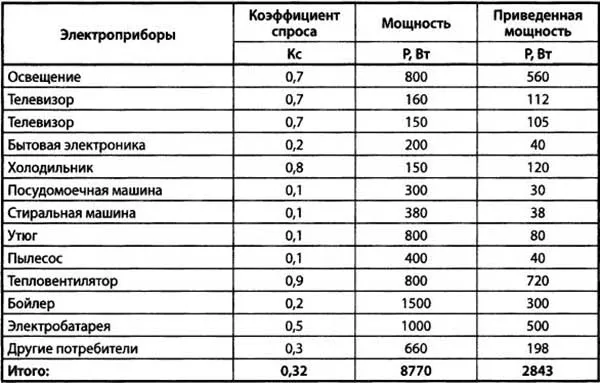

Ниже показана таблица расчёта потребляемой мощности квартиры с учетом коэффициента спроса.

Что мы этим хотим сказать? А то, что, если при проводе сечением 4мм 2 и выдерживаемой им нагрузки в 5.9 кВт, можно приобрести электроприборы, которые суммарно потребляют больше мощности.

К примеру, вам понравились определенные модели духового шкафа и варочной панели, которые суммарно потребляют 8 кВт на максимальных нагрузках. Но Вы не планируете использовать эти электроприборы в таком режиме.

Умножаем 8 кВт на коэффициент спроса 0.7 (можно взять меньше, но эта цифра наиболее оптимальная), получаем 5.6 кВт, что вас вполне устраивает.

Варианты выполнения подключения

Подключить электроприборы к сети можно разъемным и неразъемным способами.

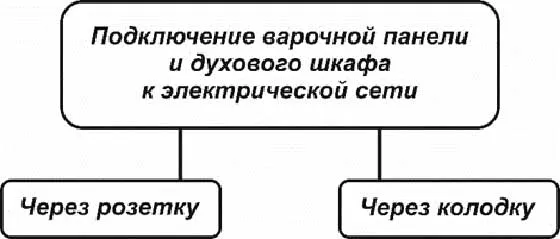

Варианты подключения панели и шкафа к электрической сети

Разъемное соединение основано на применении вилки и розетки, которые предварительно монтируются на кабель: подключаемого оборудования и проводки, соответственно. Это удобно и практично.

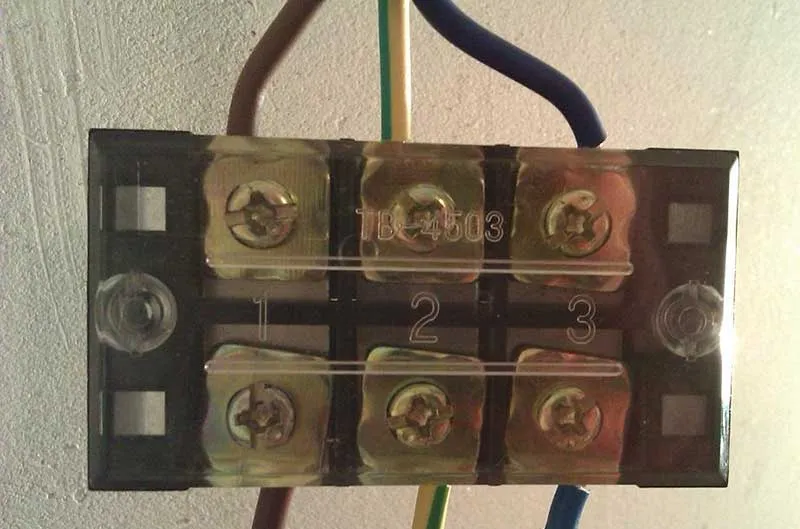

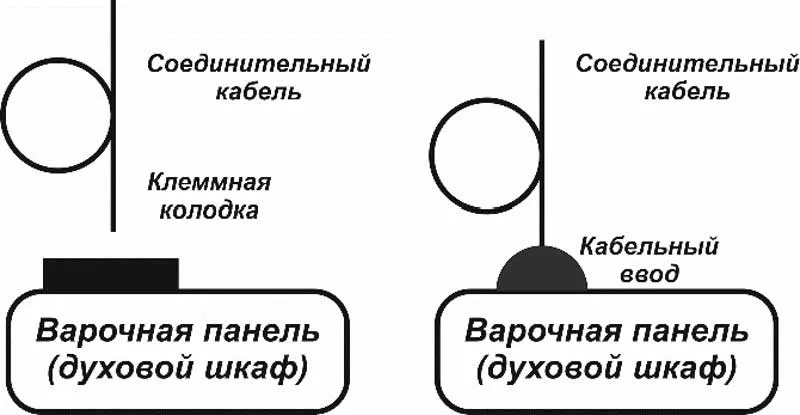

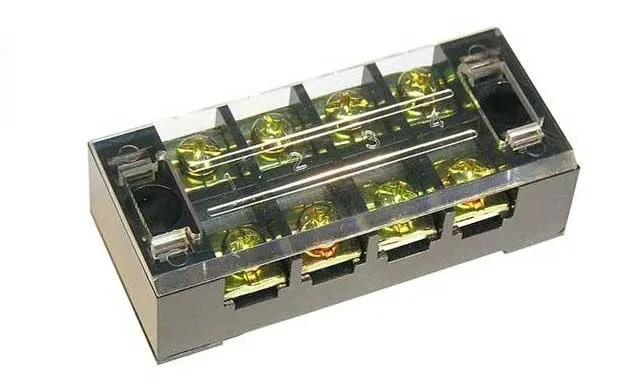

Неразъемное соединения выполняют через клеммную колодку. Плюсы такого способа подключения – прочное и надежное соединение контактных пар, меньшая стоимость.

Подключение через розетку

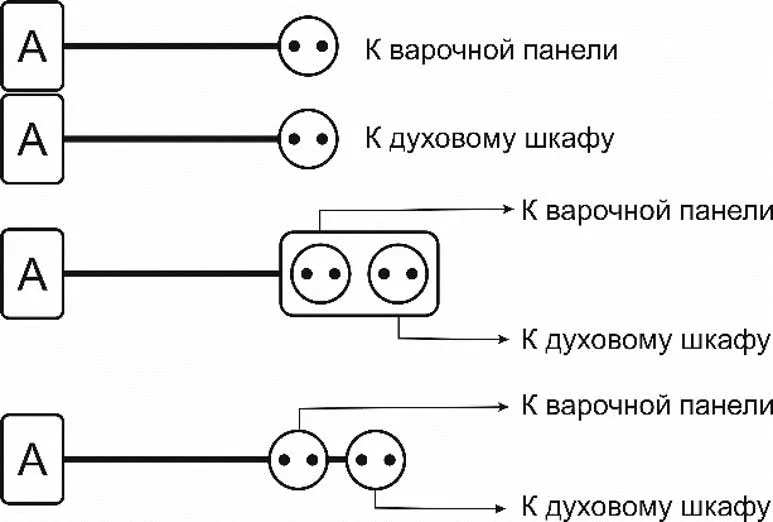

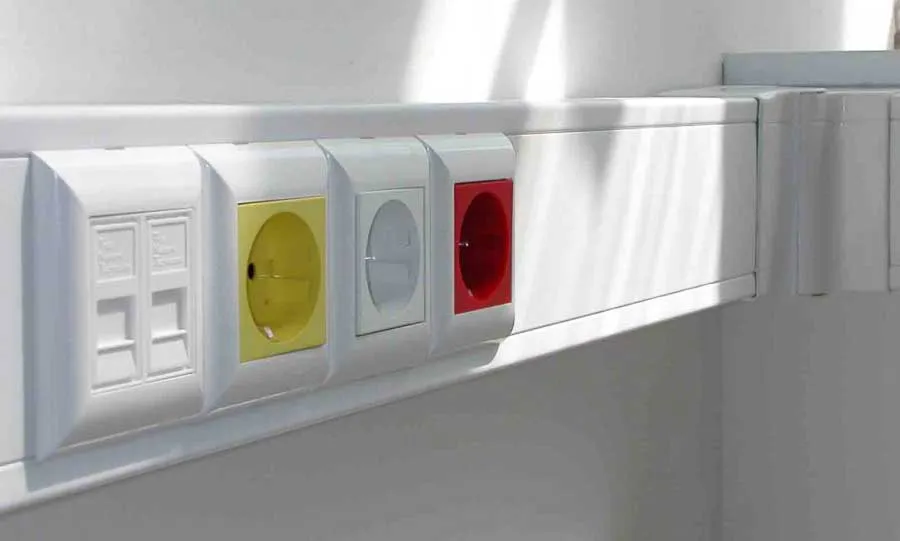

На практике применяются следующие основные варианты исполнения розеток, которые схематически показаны на рисунке ниже:

  • сборка из двух одиночных розеток с отдельным кабелем на каждую из них;
  • сборка из двух одиночных розеток с общим кабелем;
  • моноблочная розетка с двумя посадочными местами под вилки.

Варианты исполнения концевого участка проводки для подключения варочной панели и шкафа, сверху-вниз:

  • с индивидуальным кабелем и автоматом для каждой розетки;
  • с установкой моноблочной сдвоенной розетки и общим автоматом;
  • с применением шлейфового соединения двух розеток и общим автоматом.

С учетом большой мощности потребляемой электроэнергии моноблочные розетки с тремя и более посадочными местами в данном способе подключения не применяются.

Разновидность применяемой розетки существенно ограничивается в том случае, если кабель панели и/или печи армирован вилкой. Менять ее на иную нельзя, так как в этом случае как минимум прекращается действие заводской гарантии.

При подключении целесообразно применять розеточные модули с различным форм-фактором, которые выпускаются, в том числе, в сдвоенном моноблочном варианте.

Сдвоенная силовая розетка с различным форм-фактором и вариант бокового подвода к ней кабеля в штробе кирпичной стены


Подключение проходного выключателя, схемы, особенности монтажа, защита

Этот несложный прием обеспечивает простейшую, но вместе с тем эффективную схему подключения.

Подключение розетки для варочной панели и вилки к проводу показаны ниже.


Подключение через клеммную колодку

Такое подключение осуществляется в двух случаях:

  • если соединительный кабель варочной панели или духового шкафа не имеют вилки;
  • если в качестве элемента подключения к сети на самом устройстве установлена клеммная колодка.

На рисунке 4 оба этих случая изображены в схематической форме.

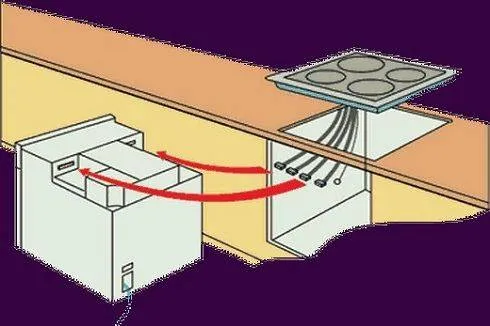

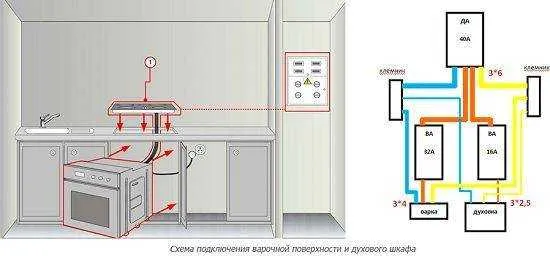

Варианты подключения кабеля к панели и духовой печи

В последнем случае для подключения соедините кабелем две клеммные колодки: самого устройства и линейную, а сам кабель не входит в комплект поставки устройства и приобретается отдельно.

Данный вариант трудоемок в реализации, но не ограничивает расстояние между шкафом/варочной панелью и точкой вывода силового кабеля, а также позволяет очень точно подобрать длину кабеля подключения и избежать образования петель.

Чаще всего функции линейной клеммной колодки выполняет так называемая барьерная колодка.

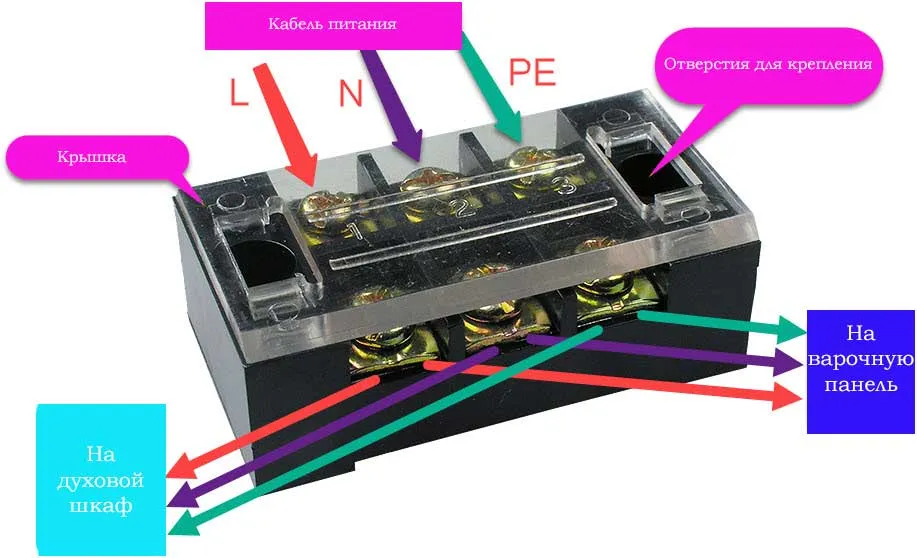

Один из вариантов исполнения барьерной колодки

Свое название данная разновидность клеммника получила из-за наличия выступа-барьера, разделяющего крепежные компоненты входной и выходной сторон устройства.

Колодка может устанавливаться открыто на стене или же монтироваться внутри разделочной коробки, для чего в ней предусмотрены соответствующие крепежные отверстия под винты или шурупы.

Особенности подключение панели и шкафа к барьерной колодке

В процессе подключения необходимо учитывать два момента.

Первый из них заключается в том, что подключение панели и шкафа к линейной клеммной колодке вне зависимости от исполнения блока подключения самого устройства всегда выполняется по схеме звезды, что в схематической форме показано в левой части рисунка.

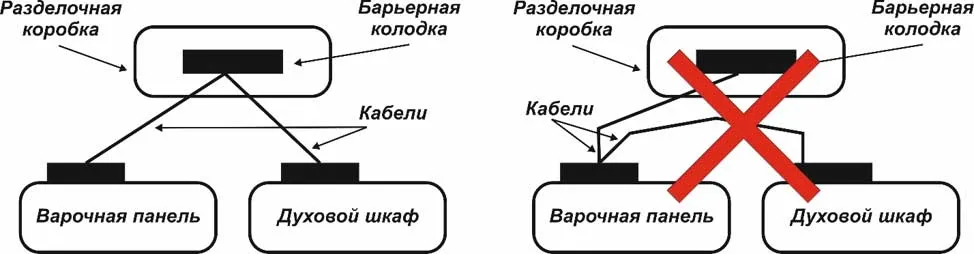

Схема соединения линейной клеммной колодки, варочной панели и шкафа

Использование шлейфовой схемы правой части рисунка не рекомендуется из-за того, что элементы фиксации клеммной колодки варочной панели изначально не рассчитаны на подключение к ней двух проводов.

Вторая особенность заключается в том, что с учетом больших токов, протекающих через розетку, необходимо обеспечивать низкое переходное сопротивление в области соединения кабелей панели/печи с контактом колодки.

Чтобы достичь такого эффекта выполните:

  • армирование отдельных проводов кабеля наконечниками (пример такого компонента приведен на рисунке ниже);
  • применение специального обжимного инструмента для их монтажа.

Правильность подключения дополнительно проверяется по цвету изоляции отдельных жил кабеля, их назначение дополнительно контролируется по сопроводительной документации устройства.

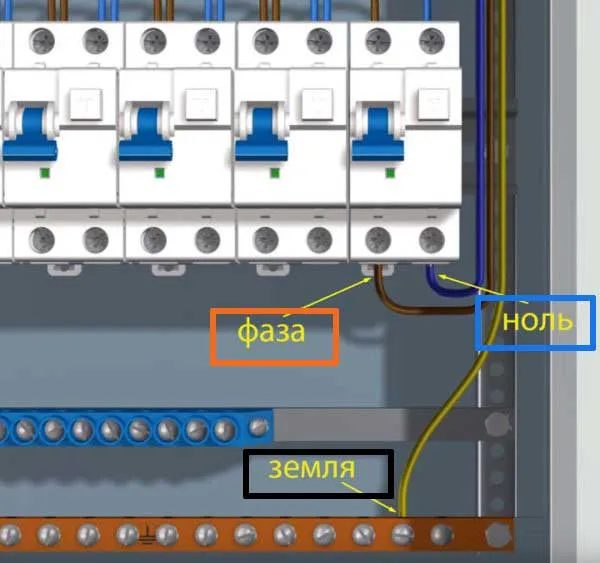

Схема подключения к автомату.

Подключение электрической варочной панели Gorenje

Перед началом работ обязательно изучите технические характеристики выбранной модели с схему подключения.

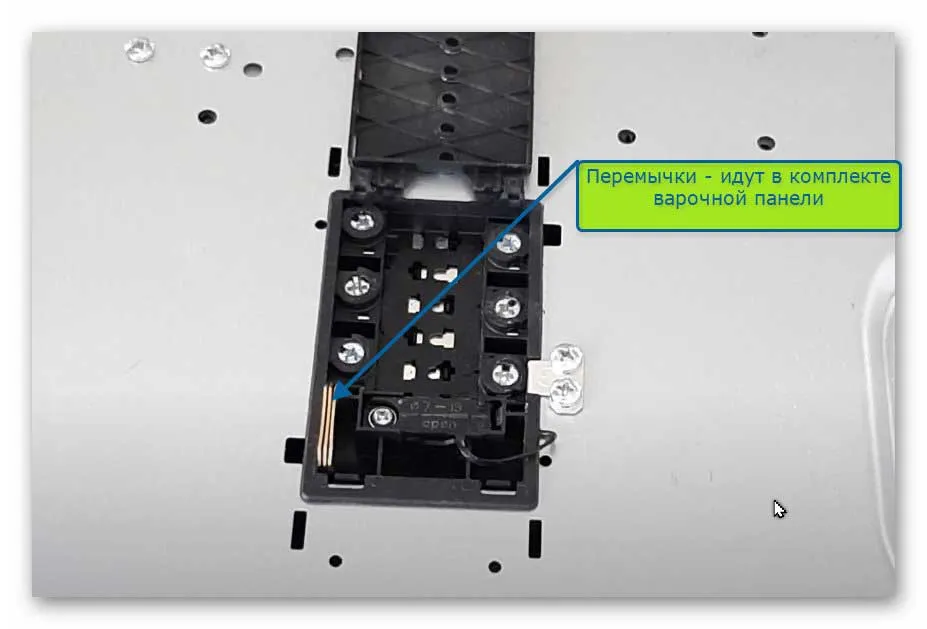

Убедитесь в наличии перемычек.

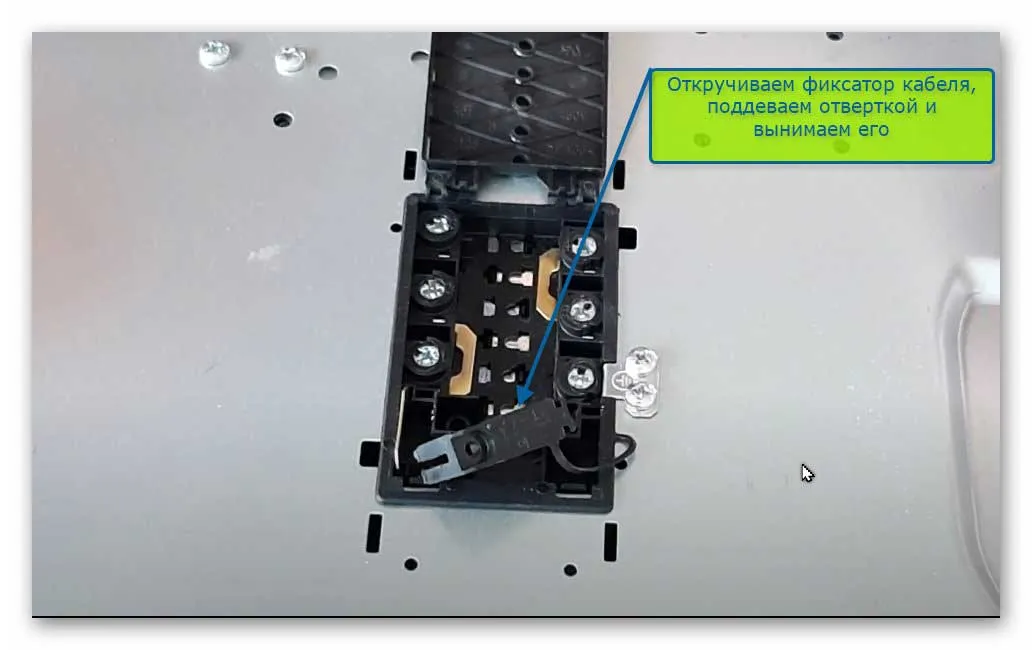

Откручиваем фиксатор кабеля, поддеваем отвёрткой и вынимаем.

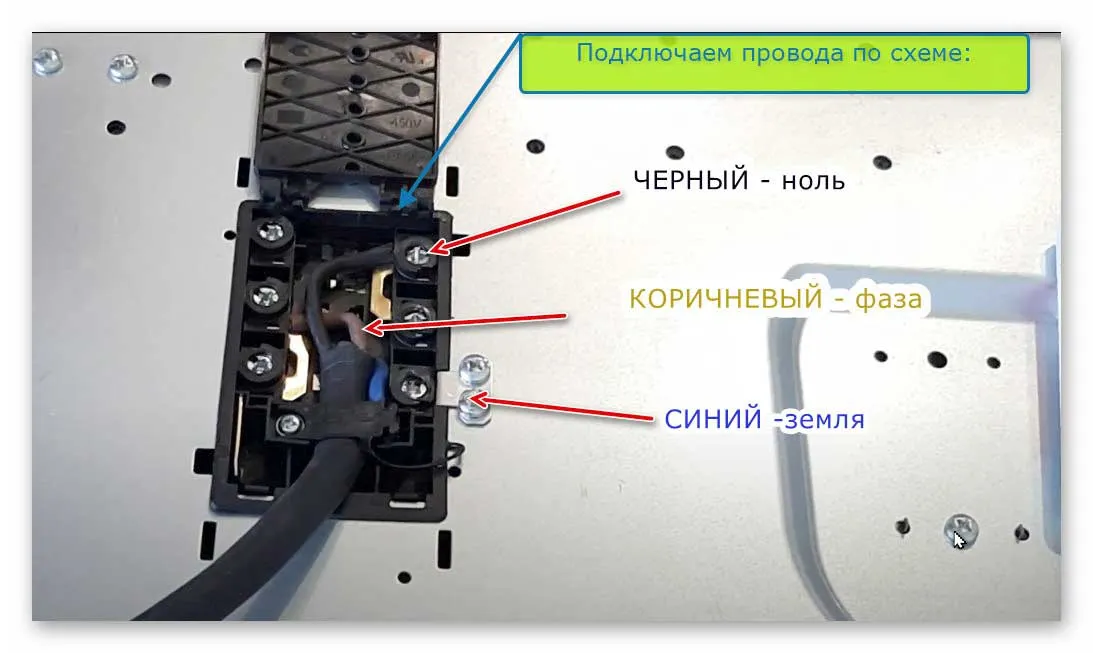

Подключаем провода по схеме.

Фиксируем кабель зажимом.

Дальше подкачаем варочную панель описанными выше способами.

Заключение

Как видим, духовой шкаф и варочная панель как отдельные устройства при возникновении такой необходимости могут приобретаться отдельно с последующим подключением к одному силовому кабелю.

Выполнение такой процедуры полностью соответствует требованиям положений соответствующих разделов действующей редакции ПУЭ.

Сам процесс подключения реализуется по обычной схеме работы с бытовой электротехникой, производится с учетом несложных дополнительных ограничений, не требует применения специальных инструментов и при соблюдении определенной аккуратности вполне может быть осуществлен даже при уровне знаний курса физики средней школы.

Подключение варочной панели к электросети

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.

В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв . Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

Таким образом решаем, как именно будем выполнять подключение.

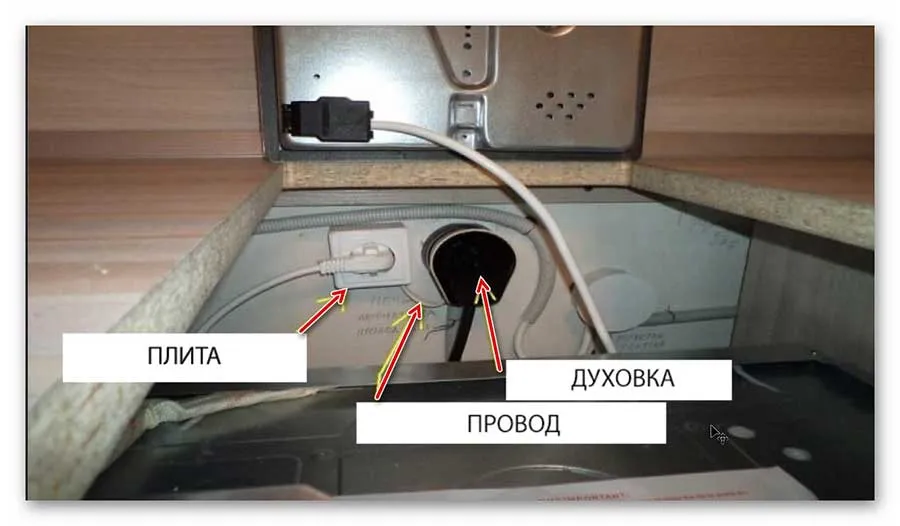

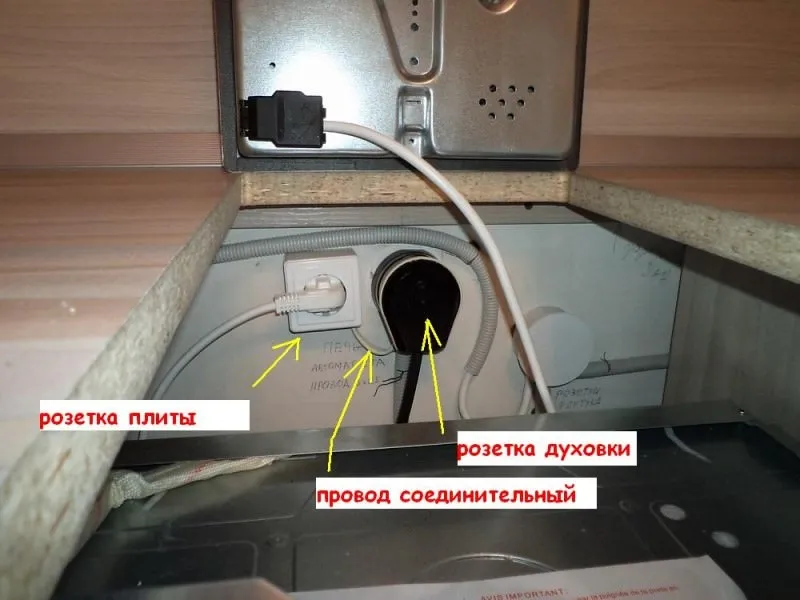

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети .

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.

Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

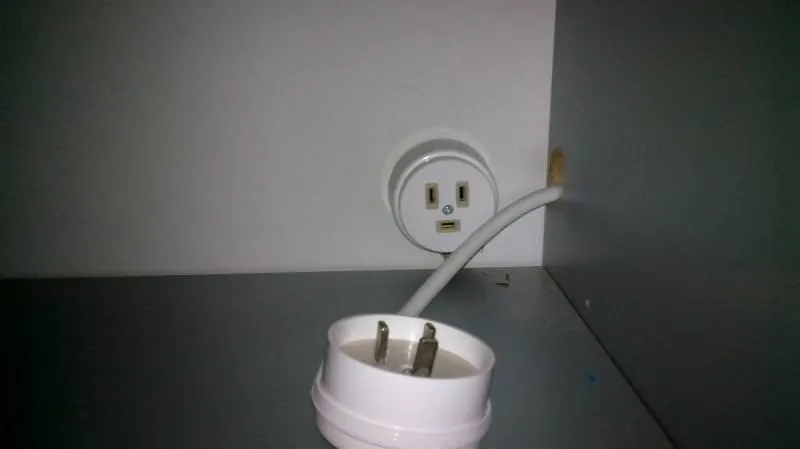

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

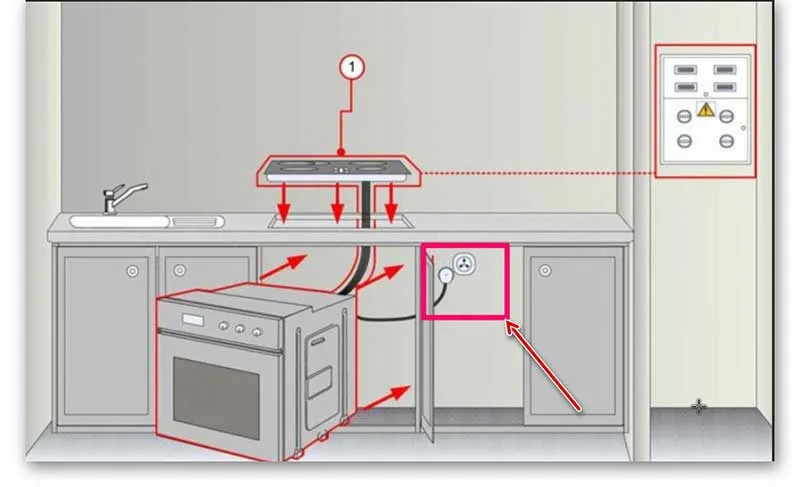

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

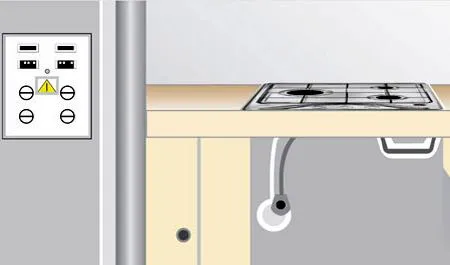

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа , как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней , для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни . Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, н ам необходимо снять изоляцию с жил , чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять . Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

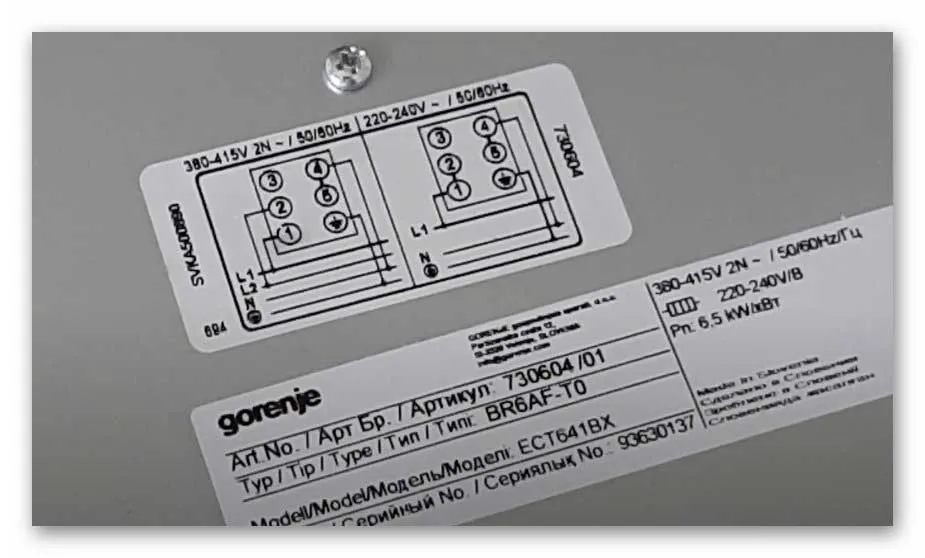

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой, сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

— К клемме 4 подключается ноль (СИНИЙ провод).

— К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором , как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность , проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

Читайте также:



  • Как работает двухклавишный выключатель ретро
  •

  • Подключение интернет розетки мастер
  •

  • Blnps000011 blanca скрытой установки розетка fm белый
  •

  • 6 проводов в розетке почему
  •

  • Заземление и молниезащита коровника

Что входит в установку варочной панели?


Установка варочной панели обычно включает в себя следующие этапы:

  1. Подготовительные работы. На этом этапе проводится проверка места установки варочной панели на соответствие ее размерам и требованиям к вентиляции. Также необходимо проверить электрические и газовые подключения, если таковые есть.

  2. Установка панели. Варочная панель крепится на специальных кронштейнах, которые устанавливаются на подготовленную поверхность. Крепление может быть осуществлено как винтами, так и клеевыми составами.

  3. Подключение к электросети. После установки панели необходимо подключить ее к электросети. Для этого нужно обеспечить соответствующее электрическое подключение и провести электропровода от варочной панели до щитка с автоматами.

  4. Подключение к газу (если применимо). Если варочная панель работает на газе, необходимо провести газовые трубы до места установки панели и подключить ее к газопроводу.

  5. Проверка работоспособности. После установки и подключения панели необходимо проверить ее работоспособность, убедиться в правильности подключения и отсутствии утечек газа (если применимо).

  6. Завершающие работы. После проверки работоспособности нужно установить решетки и крышки на варочную панель и приступить к ее использованию.
